钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。

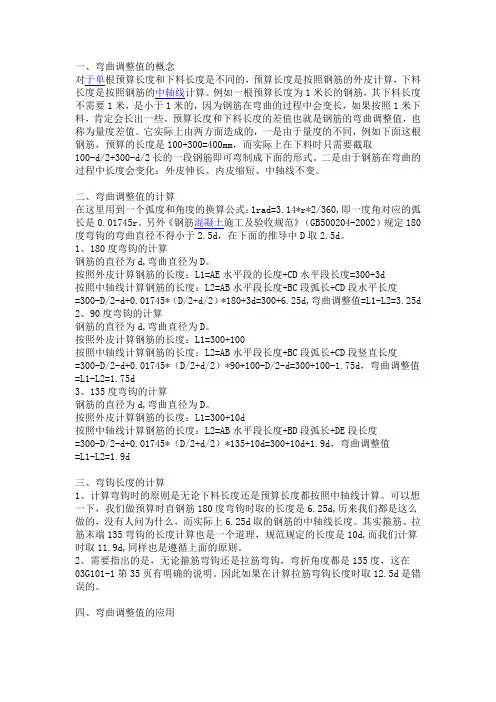

1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。
3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。
4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。
鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。

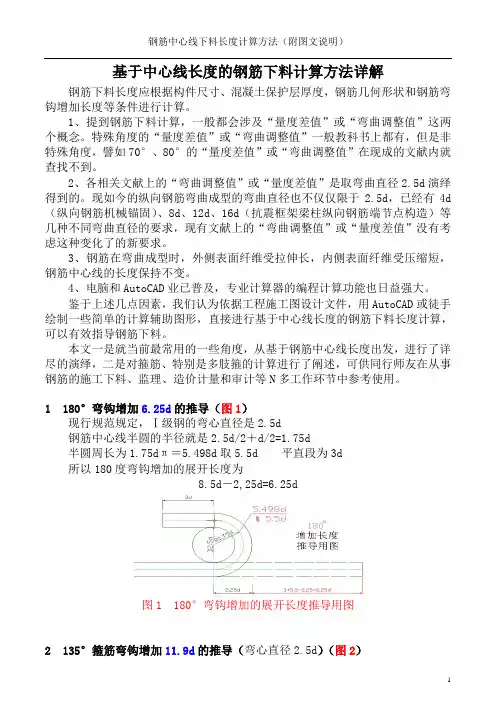

180°弯钩增加6.25d的推导
现行规范规定，Ⅰ级钢的弯心直径是2.5d
钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d
半圆周长为1.75dπ＝5.498d取5.5d 平直段为3d
所以180度弯钩增加的展开长度为
8.5d－2.25d=6.25d
90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)
现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm时需要的展开长度。弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d,
90°圆心角对应的圆周长度＝13dπ×90°／360°=10.21d。
所以，90°钩所需要的展开长度为
15d－7d+10.21d－7d=11.21d
这个11.21d适用于抗震框架纵向钢筋直径d≤25mm时的锚固。
90°直弯钩增加10.35d的推导(d＞25mm,弯曲直径≥16d)
弯曲半径8d,弯曲直径是16d,钢筋中心线1/4圆的直径是17d
90°圆心角对应的圆周长度＝17dπ×90°／360°=13.35d
所以，90°钩所需要的展开长度为
15d－9d+13.35d－9d=10.35d
这个10.35d适用于抗震框架纵向钢筋直径d＞25mm时的锚固。
按照本图的演算，所谓的“‘度量差值”或“延伸长度”是2×9d－17d×π/4=18d－13.35d=4.65d。
我们指出“‘度量差值”或“延伸长度”是上世纪60年代的学者为“做学问”而人为制造出来的不能自圆其说的“数据”’，而且大多数编著者都将其未作解析就“笑纳”到自己的书稿之中，所以，许多在施工一线的朋友觉得“不好用”，后面的表格就是依据某经典教科书给
出的数据编制而成的，对于箍筋还是可用的，对于纵向钢筋就不合适，且对于非“特殊”角度，也未给出“‘度量差值”或“延伸长度”的数据，现在建筑师万花齐放，角度是按照地形需要结合建筑美学确定，往往不是“特殊”角度，也就查不到某个具体“非特殊”角度的“‘度量差值”或“延伸长度”的数据，所以已经是摒弃“‘度量差值”或“延伸长度”这些“人造”概念的时候了，一步一步老老实实对中心线长度进行几何计算，是钢筋下料计算的正确途径。即使不会AutoCAD，对照施工图，运用初等几何知识，徒手画个草图，借助计算器计算也是很容易完成的
矩形箍筋26. 5d的推导(d≤10mm,弯心直径≥2.5d)
弯心内直径是2.5d,箍筋中心线直径是3.5d,
每个90°圆心角对应的圆弧弧长是3.5dπ×90°/ 360°＝2.749d
每个箍筋共有3个90°圆弧，总长度＝3×2.749d=8.247d取8.25d
每个135°圆心角对应的圆弧弧长是3.5dπ×135°/ 360°=4.1234d,
每个箍筋共有2个135°圆弧，总长度和＝2×4.1234d＝8.247d取8.25d
每个箍筋的圆弧长度和＝8.25d ＋8.25d＝16.5d (1)
沿梁宽平直段＝2(b－2c－2×1.25d) (2)
沿梁高平直段＝2(h－2c－2×1.25d) (3)
沿135°方向平直段＝2×10d＝20d (4)
箍筋下料长度为(1)+(2)+(3)+(4)
=16.5d＋2 (b－2c－2×1.25d) ＋2(h－2c－2×1.25d)＋20d
＝16.5d＋2b＋2h－8×1.25d＋20d
＝2b＋2h－8c＋26.5d (5)
利用前面我们给出的135°弯钩的增加长度，也可以得到这个结果，即
(2)＋(3)＋8.25d+2×(11.873d+2.25d）
＝2(b－2c－2×1.25d)＋2(h－2c－2×1.25d)＋8.25d+28.246d
＝2b＋2h－8c＋26.496d
＝2b＋2h－8c＋26.5d (5)
矩形截面多肢箍下料长度及各箍内宽、内高尺寸计算
已知条件：梁截面宽度为b，梁截面高度为h，箍筋肢数为n箍，箍筋直径d箍，梁纵向钢筋根数为n纵，纵向钢筋外直径d纵外，梁保护层为c。
求：多肢箍各箍的宽度和总长度。
解：首先，设纵向钢筋间距为l纵，依据各纵向钢筋间距分匀的要求，有：
l纵＝（b－2c－d纵外×n纵）/（n纵－1） (6)
式中：n纵——取梁底或梁顶单排钢筋数量，取较多者。
其次，求外箍下料长度L外箍和外箍内宽度尺寸：
L外箍＝2（b+h－4c）+26.5d箍 (7)
外箍筋的内宽度尺寸＝b－2c (8)
注：2肢、4肢、6肢、n肢（n≥2）外箍筋的内宽度尺寸均相同。
第三，求4肢内箍下料长度和内箍内宽度：
L4肢内箍＝2（b+h－4c）+26.5d箍－4（d纵外+l纵） (9)
4肢内箍筋的内宽度＝b－2c－2（d纵外+l纵） (10)
第四，求6肢中箍下料长度和中箍内宽度：
L6肢中箍＝2×（b+h－4c）+26.5d箍－4（d纵外+l纵） (11)
6肢中箍内宽度＝b－2c－2（d纵外+l纵） (12)
第五，求6肢内箍下料长度和内箍内宽度：
L6肢内箍＝2（b+h－4c）+26.5d箍－8（d纵外+l纵） (13)
6肢内箍内宽度＝b－2c－4（d纵外+l纵） (14)
例题：已知梁截面宽度为b=400 mm，梁截面高度为h=700 mm，箍筋肢数为n箍=4，箍筋直径d箍=10mm，梁纵向钢筋根数为n纵=max（6，7）=7，纵向钢筋外直径d纵外=27mm，梁保护层为c=25mm。
求：4肢箍各箍的宽度和总长度。
解（1）：2个等宽独立箍互套配箍方案
l纵＝（b－2c－d纵外×n纵）/（n纵－1）
= （400－2×25－27×7）/（7－1）
=26.833mm
求外箍下料长度L外箍
L外箍＝2（b+h－4c）+26.5d箍
＝2（400+700－100）+265
=2650mm
独立箍下料长度L独箍
L独箍＝2650- 2×2（d纵外+ l纵）
=2650-4×（27+26.833）
=2650-4×53.833
=2650-453.833
=2435 mm
独立箍内宽
=5×27+4×26.833=135+107.332=242.332=243mm
独立箍内高=h-2c=700-2×50=650mm
解（2）：外大箍内小箍配箍方案
L外箍＝2650mm
外箍内宽=b-2c=400-2×50=350mm
外箍内高=h-2c=700-2×50=650mm
L内箍＝2650 －2×2×2（d纵外+ l纵）
=2650－8（27+ 26.833）
=2650－8×53.833=2650－484.497
=2165.503mm取2166mm
内箍内宽=3×27+2×26.833=81+53.666=134.666=135mm
外箍内高＝内箍内高=650mm
钢筋下料计算
―预算、结算、钢筋加工，讨论园地‖中算例的现场的下料计算过程：请网友PP
KL-1 共2支梁断面尺寸H*B=600*250mm
1、上部钢筋HRB335级（Φ22）
L=(7.1+0.24-0.05+0.022*15*2-0.022*2*2+0.898)*2根*2支=35.04米
2、下部钢筋HRB335级（Φ22）
L=(7.1+0.24-0.05+0.022*15*2-0.022*2*2)*3根*2支=47.17米
3、配筋数量计算：加密区长度参考03D101-1 P63 二至四级抗震等级框架梁KL、WL做法
通长布置计算n1=[(7.1-0.25-0.25*2-0.05*6)/0.20+1]*2支=31.25取32根*2=64根两端加密布置计算,1.5hb=1.5*0.060=0.90m=900mm>500mm 面足要求
n2=0.90/0.20*2倍*2支=4.5取5根=10根*2支=20根
与LL2交点处吊筋两端加密
n3=0.87/0.2*2处*2支=4.35 取5根=10根2支=20根
箍筋总数量n=n1+n2+n3=104.00根
箍筋长度计算：L=[0.25+0.60-0.05+0.008*（6.25+7+1）]*2-0.008*（6+1）=1.772m
箍筋总长度=1.772*104.00=184.29m
Φ16吊筋计算L=[（0.32+0.78）*2+0.35-0.022*1]*2根*2处*2支=15.17m
LL1、LL2车间排料计算如下：
90度弯钩量度差值–2d 1350弯钩量度差值–0.5d
LL1 2支搭接长度：34d*1.2 锚固长度：34d
1、上部钢筋下料计算：φ16 （11.76+0.24—0.025*2+15*0.016*2-2*0.016+34*1.2*0.016）*2根*2支=13.115*2*2=52.46m
2、下部钢筋下料计算：φ16 （11.76+0.24—0.025*2+15*0.016*2-2*0.016+34*0.016）*3根*2支=12.94*3*2=77.65m
3、箍筋 HPB235级（?8）
通长布置计算n1=[11.76-（0.12+0.3）*2-0.05*6倍]/0.2+1=53.1 根取54根。
加密布置计算：本梁上部没设附加负弯矩钢筋，按03G101-1 P63二至四级抗震等级框架梁KL、WL做法进行计算：1.5hb =1.5*0.35=0.525>0.5没支梁的加固取长为： 1.5hb*6=1.5*0.35*6=3.15m 加密数量为：n2=3.15/0.2=15.75取16根
箍筋总数量n=（n1+n2）*2=（54+16）*2=140.00根
箍筋长度计算：L=[0.25+0.35+0.008*（6.25+7+1）-0.05]*2-0.008（6+1）=1.428-0.056 =1.372m
箍筋总长度=1.372*140.00=192.08m
LL22支搭接长度：34d*1.2 锚固长度：34d
1、上部钢筋下料计算：φ18（11.76+0.24—0.025*2+15*0.018*2-2*0.018+34*1.2*0.018）*2根*2支=13.22*2*2=52.90m
2、下部钢筋下料计算：φ18（11.76+0.24—0.025*2+15*0.018*2-2*0.018+34*0.018）*3根
*2支=13.07*3*2=78.40m
3、箍筋 HPB235级（?8）
配筋数量计算：
通长布置计算n1=[11.76-（0.12+0.3）*2-0.05*6倍]/0.2+1=53.1 根取54根。
加密布置计算：本梁上部没设附加负弯矩钢筋，按03G101-1 P63二至四级抗震等级框架梁KL、WL做法进行计算：1.5hb =1.5*0.35=0.525>0.5没支梁的加固取长为： 1.5hb*6=1.5*0.35*6=3.15m 加密数量为：n2=3.15/0.2=15.75取16根
箍筋总数量n=（n1+n2）*2=（54+16）*2=140.00根
箍筋长度计算：L=[0.25+0.35+0.008*（6.25+7+1）-0.05]*2-0.008*（6+1）
=1.372m
箍筋总长度=1.372*140.00=192.08m
