電氣設備符號大全（字母型符號大全）

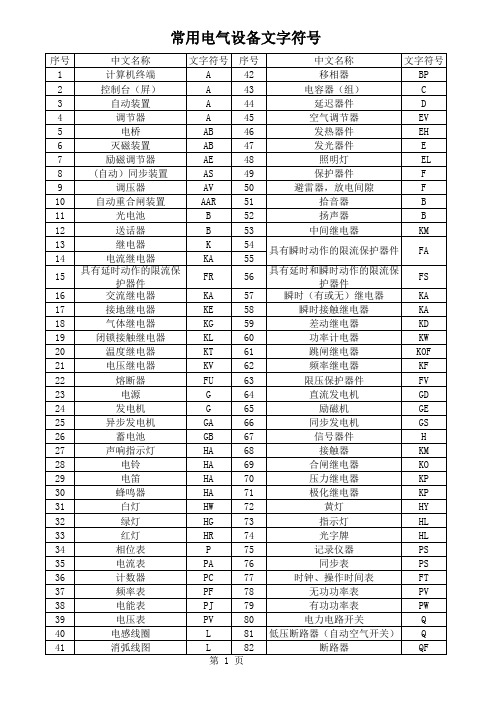

SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）
DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm
铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃屏蔽控制电缆;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm
铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400
对,0.4-0.5-0.6-0.7-0.8-0.9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对
0.4-0.5-0.6-0.7-0.8-0.9线径
铠装阻燃通信电缆;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32
5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径
铠装计算机电缆；
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽P2－铜带屏蔽P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
线路敷设方式的标注
名称标注文字符号名称标注文字符号穿焊接钢管敷设SC穿电线管敷设MT
穿硬塑料管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC
电缆桥架敷设CT金属线槽敷设MR
塑料线槽敷设PR用钢索敷设M
KPC
穿金属软管敷设CP穿聚氯乙烯塑料波纹电线管敷
设
直接埋设DB电缆沟敷设TC
混凝土排管敷设CE
导线敷设标志的标注
名称标注文字符号名称标注文字符号沿或跨梁(屋架)敷设AB暗敷设在梁内BC
沿或跨柱敷设AC暗敷设在柱内CLC
延墙面敷设WS暗敷设在墙内WC
沿天棚或顶板面敷设CE暗敷设在屋面或顶板内CC
吊顶内敷设SCE地板或地面下敷设F
二、针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读
1、看标题栏及图纸目录：了解工程名称、项目内容、设计日期及图纸内容、数量等。
2、看设计说明：了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。
3、看设备材料表：了解工程中所使用的设备、材料的型号、规格和数量。
4、看系统图：了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。
5、看平面布置图：如照明平面图、插座平面图、防雷接地平面图等：了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线——总配电箱干线——支线——分配电箱——电气设备。
6、看控制原理图：了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。
7、看安装接线图：了解电气设备的布置与接线。
8、看安装大样图：了解电气设备的具体安装方法、安装部件的具体尺寸等。
三、抓住电气施工图要点进行识读
在识图时，应抓住要点进行识读，如：
①在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数；
②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入；
③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；
④明确电气设备、器件的平面安装位置。
电气施工图识图的一般方法：
一般方法：
电气安装施工图除了少量的投影图外，主要是一些系统图、原理图和接线图。对于投影图的识读，其关键是要解决好平面与立体的关系，及搞清电气设备的装配、连接关系。对于系统图、原理图、接线图。因为他们都是用各种图例符号绘制的示意图样，不表示平面与立体的实际情况，只表示各种电气设备、部件之间的连接关系。因此识图要按下列要求进行：
（1）要很好的熟悉各种电气设备的图例符号。在此基础上，才能按施工图主要设备材料表中所列各项设备及主要材料分别研究其在施工图中的安装位置，以便对总体情况有一个概括性的了解。
（2）对于控制原理图：要搞清主电路（一次回路系统）和辅助电路（二次回路系统）的相互关系和控制原理及其作用。控制回路和保护回路是为主电路服务的，它起着对主电路的启动、停止、制动保护等作用。
（3）对于每一回路的识图应从电源端开始，顺电源线，依次通过每一电气元件时，都要弄清他们的动作变化，以及有这些变化可能造成的连锁反应。（4）仅仅掌握电气制图规则及各种电气图例符号，对于理解电气图是远远不够的。必须具备有关电气的一般原理知识和电气施工技术，才能真正达到看懂电气施工图的目的。
另外造价人员在进行电气工程识图时，还必须与以下几方面结合起来，才能把施工图吃透、算准！
（1）在识图的全过程中要和熟悉预算定额结合起来。把预算定额中的项目划分、包含工序、工程量的计算方法、计量单位等于施工图有机结合起来。
（2）要识读好施工图，还必须进行认真、细致的调查了解工作，要深入现场，深入工人群众，了解实际情况，把在图面上表示不清楚的情况弄清楚。
（3）识读施工图要结合有关的技术资料，如有关的规范，标准、通用图集以及施工组织设计、施工方案等一起识读，。
电气施工图识图的步骤和方法
一个单项工程的电气施工图纸，少者有十张八张，多者有几十张，甚至上百张。因此，看电气工程施工图应在掌握图纸的内容组成的基础上，按照一定的步骤和方法进行。
（1）查看图纸目录。
为了迅速的了解该工程的某一部分内容，首先应该查看一下他的图纸目录，看看某一部分内容在哪一张图纸上。
（2）阅读设计说明和图例符号
电气安装工程的施工图要满足施工的要求，一般仅以平面图、系统图和大样图来表示还不够，特别是安装质量标准和某些具体做法，就需要通过阅读设计说明来解决。设计说明主要核明该单项工程的概貌、设计依据、设计标准以及施工要求和应注意是相等。因此，再看电气施工图的全过程中，阅读文字说明是弄清施工图设计内容的重要环节。必须要认真仔细阅读、逐条领会设计意图和工艺要求。
（3）互相对照,综合看图。
一整套电气施工蓝图，是由动力、照明、防雷接地平面图、系统图、接线原理图等许多张图纸组成的，个图纸之间是互相配合，紧密联系的。因此，看图时，应将各有关图纸互相对照，有联系的综合看图。
（4）按层次和线路走向看图
供电系统是经由线路，按一定方向通过干线、支线、最后与用电设备、器具相连接。因此，看图要从引入处开始，按线路走向顺系统分布进行，了解整
个线路情况，直至最终了解系统全貌形成完整的形象概念。
