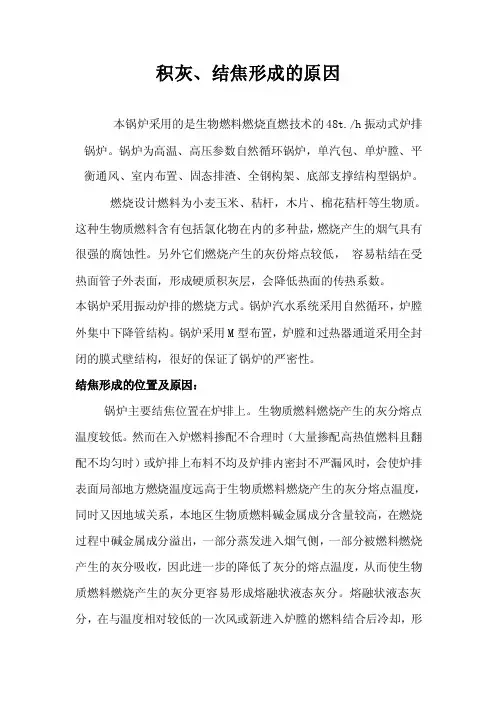

1．积灰形成的原因

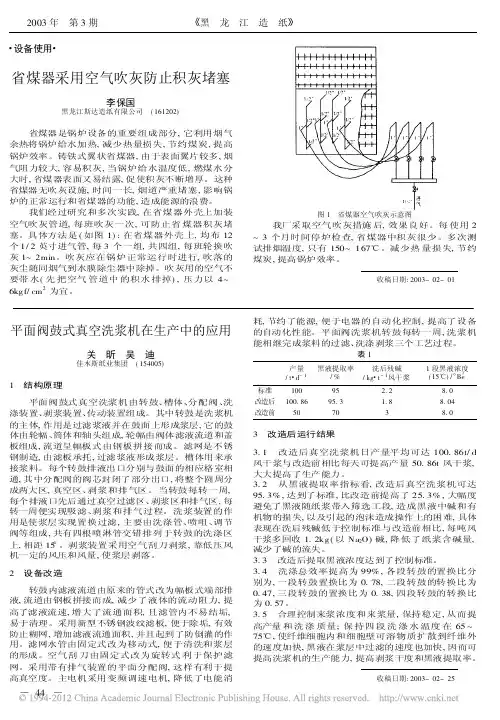

2．在锅炉的运行中，当含灰烟气在流经受热面时部分灰粒沉积在受热面上的现象称为积灰。由于烟气进入尾部烟道时，烟气温度低于700℃以下，烟气中已无熔化的灰粒，碱金属氧化物蒸汽已凝结完毕，省煤器上的积灰大多为疏松的积灰，用吹灰器可以消除积灰。
3．烟气中灰粒的直径大多在10～30μm以下的范围内，沉积在受热面上的大多数为10μm以下的细小灰粒。当含灰气流横向流过管子时，背风面上产生旋涡，较大直径的灰粒在惯性作用下不会被卷吸到管子背风面上，而细小灰粒被旋涡卷吸到管子背风面上并沉积在管壁上，所以，管子背风面最容易积灰，而正面很少积灰。这是因为迎风面受大灰粒的冲刷的缘故。只有烟气流速较低时管子迎风面才会发生灰粒的沉积。管子两侧受飞灰的冲刷磨损，一般不会发生积灰。
4．灰粒在管壁上的沉积在最初阶段是很快的，但达到动平衡状态后基本不再变化。
这时，一方面细灰在沉积，另一方面烟气中大直径灰粒又将其剥离管壁，达到灰粒的沉积和被剥离处于动平衡状态。只有当烟气流动速度发生变化，才会破坏这种动平衡，直到建立新的动平衡为止。实验证明，积灰的程度与烟气流动速度有关。当烟气流速较高时，背风面积灰逐渐减少，迎风面基本无积灰。烟气流速不同时，受热面上积灰的情况如图所示。
5．管子的排列方式和节距对积灰有较大的影响，因为排列方式和节距将会影响到烟气流动速度和冲刷方式。当管束顺列布置时，管子的背风面不易受到灰粒的冲刷，第二排管以后的管子迎风面也不易受到灰粒的冲刷，故积灰较为严重。当管节距较小时，相邻管之间的积灰搭桥，会造成局部堵灰。当管束错列布置时，由于管子的背风面也受到气流和灰粒的冲刷作用，积灰相对较轻。当适当减小纵向节距时，背风面冲刷作用加强，积灰将进一步减轻。
6．
省煤器磨损的原因分析及改造 发表时间：2009-02-11T09:46:09.280Z 来源：《黑龙江科技信息》2008年9月下供稿作者：吕向东 [导读] 阐述了省煤器的磨损原因，对410t/h锅炉省煤器改造前后进行了数据分析。 摘要：阐述了省煤器的磨损原因，对410t/h锅炉省煤器改造前后进行了数据分析。 关键词：螺旋肋管；磨损；积灰 锅炉省煤器的磨损和积灰问题，一直是困扰着锅炉工程技术人员的难题。为了降低锅炉省煤器的磨损和积灰，延长省煤器的使用寿命，采取了许多措施。通过光管与肋片管的比较，螺旋肋片管能大幅度地扩展传热面积，减少管排数，尽可能的增大管排间距，降低烟速，减少磨损。因此螺旋肋片管具有良好的传热性能。 1 影响磨损的因素 对于煤粉锅炉烟气中飞灰粒在高速飞灰冲刷，对流受热面管束将使管子表面受到激烈撞击。造成管子表面磨损和积灰等问题，它将影响锅炉的可用性和热效率。这主要与烟速、受热面的结构和燃料中矿物质的原始成分有关。 1.1由于高速的灰粒具有一定的动能灰粒冲击壁面消耗动能的冲击和切削的作用，使金属颗粒与母体分开产生磨损。流动着飞灰的动能与烟速成正比烟气速度增加磨损增加，而且磨损与烟速的立方成正比。 1.2单位时间冲刷到金属表面灰量燃料的Ap增大，磨损加大因此对多灰燃料烟速要低一些。 1.3同种燃料的灰在温度不同时，磨损不同，温度低硬度高，所以省煤器的磨损比过热器高，省煤器烟速低。 1.4管束的布置和结构对磨损有影响。横向与纵向冲刷，其磨损程度和位置不同。 2 减少省煤器的磨损所采取的措施 2.1降低烟气流速受热面的飞灰磨损速度与烟气流速的 3.3~3.4次方成正比，降低烟气流速可大大延长管子的使用寿命，但烟气流速低于7m/s可能造成严重的积灰。为了减少磨损的同时防止积灰，烟速选择7.3m/s。 2.2采取保护措施在省煤器已磨损的部位加防磨瓦在已形成烟气走廊的部位加防磨盖板，但往往堵住了一个部位而另一个部位又形成了烟气走廊。因此不一定达到预期的效果。目前的防磨涂料提高一定耐磨性，超首速喷技术能大大提高管子的耐磨性能，但成本较高。 2.3采用合理的结构采用带肋管扩展受热面时减少省煤器磨损的一种有效方法，它既能减少设备空间降低烟速，又能保证传热量不变。 3 螺旋肋片管省煤器与其他型省煤器的区别 目前锅炉省煤器采用光管式，由于烟气侧对流放热系数远远大于水侧的对流放热系数，要强化省煤器传热就得首先考虑从降低烟侧热阻着手，为减低飞灰磨损，强化验测热交换何时省煤器结构更加紧凑，可采用鳍片管、肋片管和模式省煤器，综合比较，在同样的金属耗量和通风耗电的情况下焊接鳍片管省煤器所占空间比光管式大约减少20%~25%，，采用扎制鳍片管可是省煤器外形尺寸大约减少40%~45%，模式省煤器不仅减少金属耗量，而且结构紧凑，有利于使不受热面的布置便于安装。新型螺旋肋片管式省煤器鳍片管和模式省煤器的共同特点是可在烟道截面不变的情况下增大管间横向节距，使烟气流通面积增大，烟气流速降低，从而减轻飞灰磨损和通风电耗。新型螺旋肋片管式省煤器的主要特点是在于光管式省煤器相同的体积下，其热交换面积可增大5倍以上，这对缩小省煤器的体积减少材料消耗量有重要意义。 肋片管有环形肋片和螺旋肋片两种形式。环形肋片管的肋片平面与管轴线垂直，一般是将加工好的肋片套装在基管上，但在肋片与基管间存在接触热阻。与环形肋片管不同，螺旋肋片官的肋片面与与管轴的平面之间呈一定的接触角β，当β=90时螺旋肋篇管束得换热特性和流动特性与环形肋片管束相同。新型螺旋肋片管采用高频电阻焊将肋片材料绕在管子上，然后是肋片管与基管压溶为一体。其热阻近似为0，它能承受高热应力，焊接无咬肉现象，焊接不变形。 4 使用螺旋肋片管省煤器前后的数据对比 某电厂410t/h锅炉低温段省煤器用于磨损爆管多次，造成多次停炉。而且锅炉布置紧凑在抢修时造成人力物力的极大浪费。通过论证改为螺旋肋片管式省煤器，明显的降低了排烟温度，极大地改善了传热效果。 该技术改造是根据《锅炉管子制造技术条件》执行的。省煤器管屏数124屏，纵向12排，技术参数见表1。
空气预热器堵灰及腐蚀的原因及预防措施 【摘要】回转式空气预热器在运行中常见的问题是堵灰及腐蚀，堵灰及腐蚀严重影响锅炉运行的安全性及经济性。本文针对我厂#4炉空气预热器在运行中存在的问题，并就其中原因作出简要的分析，提出几点预防建议措施，以供同行参考。【关键词】空气预热器、堵灰、腐蚀 一、概述 湛江电力有限公司#4机组装机容量为300MW，汽轮机为东方汽轮机厂制造的亚临界、中间再热、两缸两排汽、凝汽式汽轮机，型号为N300-16.7/537/537/-3（合缸），采用喷嘴调节。锅炉DG1025/18.2-Ⅱ（5）为东方锅炉厂制造的亚临界压力、中间再热、自然循环单炉膛；全悬吊露天布置、平衡通风、燃煤汽包炉。锅炉配备两台型号为LAP10320/3883的回转式三分仓容克式空气预热器。空气预热器还配有固定式碱液冲洗装置和蒸汽、强声波吹灰装置，在送风机的入口装有热风再循环装置。 二、空气预热器运行中存在的主要问题 1 空气预热器堵灰 运行中，首先发现一次、二次风压有摆动现象，随后摆幅逐渐加大，且呈现周期性变化。其摆动周期与空气预热器旋转一周的时间恰好吻合，这说明空气预热器有堵塞现象。这是因为当堵塞部分转到一次风口时，一次风压开始下降；当堵塞部分转到二次风口时，二次风压又开始下降，在堵塞部分转过之后，风量又开始增大。#4锅炉燃烧较不稳定，空气预热器堵灰时，由于风量的忽大忽小，炉膛负压上下大幅度波动，严重影响锅炉燃烧的稳定性。 2 空气预热器腐蚀 空气预热器堵灰及腐蚀是息息相关的。空气预热器堵灰时，空气预热器受热面由于长期积灰结垢，水蒸汽及SO3容易黏附在灰垢上，加重了空气预热器的腐蚀；而空气预热器腐蚀时，受热面光洁度严重恶化，加重了空气预热器的积灰。空气预热器堵灰及腐蚀时，运行中表现出空气预热器出口一、二次风温降低，排烟温度升高，锅炉效率降低。
编号：SM-ZD-49587 省煤器灰斗吊装作业指导 书 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
省煤器灰斗吊装作业指导书 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1. 工程概况及工作量 可门发电厂一期#1机组锅炉安装省煤器大灰斗一件，总重为77385KG，吊装重量为60吨，与省煤器接口处尺寸为18856*13240mm。由于大灰斗重量、体积大，小灰斗另组合吊装，根据现场吊机性能大灰斗需拆分为两部分在锅炉组合场组合，组合后灰斗外形尺寸为9628mm×13240mm ×5056mm，重量为30吨，吊装前转运到炉右侧用50吨圆筒吊吊装存放后，完成支撑架的安装。 2. 依据的图纸、文件及标准 2.1 《火电施工质量检验及评定标准（锅炉篇）》1996年版； 2.2 《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92； 2.3 《电力建设施工及验收技术规范（锅炉机组篇）》DL/T-5047-95；
省煤器输灰系统简要技术规范一、总的技术条件 1.3灰渣量见下表；
飞灰真实密度按 2000～2200kg/m3考虑；飞灰堆积密度在容积计算中按 750 kg/m3考虑，在载荷计算时按 1400kg/m3考虑；锅炉总灰量按120t/h考虑，省煤器灰量按总灰渣量5％考虑；在MCR(最大连续出力)一台炉省煤器灰量： 6 t/h。 二、设计和结构规范 2.1总则 2.1.1每台机组锅炉有4只省煤器灰斗，设两套独立的仓泵气力除灰系统，每两个灰 斗通过三通裤衩管共用一套输灰系统，仓泵收集的飞灰通过管道直接输送至电除尘入口烟道，从省煤器灰斗至电除尘入口烟道的距离约60m，灰管布置由业主确认。为减轻输灰管道磨损，输灰管道材质推荐选用陶瓷管或高耐磨合金材料，为避免灰斗堵灰，灰斗下部管道应布置捅灰孔。 2.1.2确定和推荐输灰系统安全、合理的运行周期、每次运行时间以及详细程控方案和 PID图由设备供应商提供。省煤器区域系统控制方式为时间控制。 2.1.3阀门执行机构均采用气动执行机构；所有气动阀门都有全开和全闭两种位置反馈信 号。 2.1.4设计阶段应充分考虑输灰管路的防堵和吹堵措施，尤其考虑弯头处堵灰的吹扫措 施。 2.1.5 删除。 2.1.6在每只省煤器灰斗、灰斗出口短管上安装温度测点，以便监视出灰系统的运行情况。 2.2压力输送系统 2.2.1该气力除灰系统能连续或能间断地从省煤器灰斗卸灰，系统能完全自动和顺序控 制。并能使运行者根据工况变化而变换运行方式。 2.2.2输灰器，省煤器每两个灰斗共用一套输灰器。仓泵具有足够的容积尽量减少阀门动 作时间。其出力必须和气力输送系统要求的出力相适应，并保证在工作温度下安全可靠的工作。仓泵必须固定在省煤器下部平台上，在每个仓泵上方落灰管上设膨胀
锅炉省煤器泄漏原因分析 我厂锅炉为济南锅炉厂生产的75t/h循环流化床锅炉，其中燃料有混煤、煤泥、煤气。从04年11月份投产运行至今。自2010年12月至2011年2月因省煤器泄漏停炉共计4次，其中2#炉两次，3#炉两次，目前1#炉已堵管8根，2#炉堵管9根，3#炉堵管10根。锅炉省煤器的频繁泄漏，致使电厂生产组织比较被动，针对省煤器的磨损、腐蚀、设备结构、生产操作等方面4月8日厂部组织召开分析讨论会，参会人员有技术装备部、总工办、生产运行部以及电厂司炉以上专业人员。通过大家讨论分析对电厂省煤器泄露得到以下结论： 一、省煤器泄漏机理分析 锅炉省煤器泄漏的原因非常复杂，主要由磨损、腐蚀引起。以下主要就这两方面探讨省煤器泄漏的机理。 1.磨损 由磨损导致的泄漏中，飞灰磨损是主要原因，影响的因素包括飞灰浓度、烟气流速、飞灰的磨损性能等方面；另外，省煤器的结构也会磨损。 1.1 飞灰浓度 飞灰浓度大，表明烟气中含灰量多，灰粒撞击受热面的次数增多，引起磨损加剧。煤质变差，灰分增加，发热量低，燃煤量也增加，造成烟气中飞灰浓度剧增，增加了省煤器的磨损。从去年8月份到今年二月份所消耗燃料统计如下：
从上表可以看出，最近4个月所消耗混煤明显增多，且灰分相对较高。这样所消耗燃料相等于去年单月的2—3倍，锅炉飞灰浓度也就增加了2—3倍，对受热面的磨损程度也就可想而知。 1.2烟气流速 烟气流速是影响受热面磨损的最主要因素。研究表明，磨损量与烟气流速的2.3次方成正比。烟气流速越高，则省煤器的磨损越严重。磨损量甚至能与烟气速度成n（n＞3）次方关系。原因可以解释为：冲蚀磨损源于灰粒具有动能，颗粒动能与其速度的平方成正比。磨损还与灰浓度（灰浓度又与速度的一次方成正比）、灰粒撞击频率因子和灰粒对被磨损物体的相对速度有关。若近似地认为vp≈vg时，磨损量就将和烟气的三次方成正比。烟气速度的提高，会促使上述原因的作用加强，从而导致冲蚀磨损的迅猛发展，所以烟气流速越大时，n值也就越大。造成烟气流速高的原因： 受煤质影响，运行中一次风较大、总风量过大，使引风机电流偏高处于44-47A之间（正常应为38-41A），尾部烟道负压大（过热器前烟气温度经常处于980度以上），造成烟气流速高，加剧了对省煤器的磨损。 1.3煤颗度大，按要求应为0-8mm，但实际上有三分之一煤颗粒度最大能粒达到45mm，这样导致飞灰颗粒变大，对省煤器的冲刷加重。 1.4设备结构的影响 所选省煤器的型式和结构不同，其磨损程度不同。 （1）在相同条件下，光管、鳍片管、膜式管束其抗磨性能依次减弱，本厂属于鳍片管式省煤器。 （2）省煤器管束顺列布置比错列布置磨损要轻，本厂属于顺列布置。（3）错列布置磨损最严重的为第二排管子，顺列布置磨损最严重的则在第五排之后； （4）鳍片管省煤器的鳍片越高，磨损越严重。当鳍片高度较小（h=3㎜）时与光管的磨损程度较为接近。故加装小高度鳍片对防磨有利； （5）膜式省煤器错列布置时，大管径比小管径的管子磨损要轻。 2、腐蚀
仅供参考[整理] 安全管理文书 空预器堵灰原因分析及防范措施 日期：__________________ 单位：__________________ 第1 页共6 页
空预器堵灰原因分析及防范措施 在企业中为提高经济效益，做到节能减排，提高锅炉热效率，以充分利用烟气余热，降低排烟温度，提高锅炉热效率，工业锅炉的尾部都加装了空气预热器。但是作为锅炉尾部的空气预热器，通常是含有水蒸汽和硫酸蒸汽的低温烟气区域，工作条件比较恶劣，容易出现低温腐蚀和堵灰，从而影响锅炉安全运行。我们采用了当今先进的热管技术对空预器进行了改造，彻底解决了这一问题。 腐蚀机理 造成锅炉尾部受热面低温腐蚀的原因有两点：一是烟气中存在着三氧化硫；二是受热面的金属壁温低于烟气中的酸露点温度。 锅炉燃料中或多或少的都含有硫。当燃用含硫量较多的燃料时，燃料中的硫份在燃烧后，大部分变成二氧化硫，在一定条件下其中的少部分进一步氧化成三氧化硫气体。三氧化硫气体与水蒸汽能结合成硫酸蒸汽，其凝结露点温度高达120℃以上，露点温度越高，烟气含酸量愈大，腐蚀堵灰愈严重。当空气预热器管壁温度低于所生成的硫酸露点时，硫酸就在管壁上凝结而产生腐蚀，叫做低温腐蚀(见图1)。金属壁面被腐蚀的程度取决于硫酸凝结量的多少，浓度的大小和金属壁面温度的高低。硫酸象一层胶膜，一面粘在管壁上腐蚀，一面不断粘着烟灰，形成多种硫酸盐，并逐渐增厚，这就是低温式结渣。 煤中含硫量的多少,影响锅炉排烟温度的选取。同时，鉴于对锅炉排烟热损失与防止尾部受热面低温腐蚀等因素的综合考虑，目前，装有空气预热器的锅炉设计排烟温度一般为160～190℃。事实上，由于某些单位使用蒸汽时负荷变化较大，或长期低负荷运行，引起操作不当，增加大量过剩空气；设备失修，不及时清灰等原因而造成排烟温度长期低 第 2 页共 6 页
#1炉省煤器单元输灰不畅原因分析及采取措施 输灰不畅的原因： 1、省煤器单管内有异物，阻挡了积灰的输送； 2、省煤器压力罐出口处与输灰阀之间有异物卡涩，使出力不 足； 3、省煤器有泄露，使灰潮湿，输送时阻力增大； 4、煤质、煤量变化，使省煤器处飞灰粒径变粗，灰量增大， 加大了输送难度； 5、省煤器单管内结垢严重，使管径变细，减小了省煤器单元 的出力； 6、省煤器压力罐料位计失灵，使压力罐内装灰过多，增加了 输送压力； 7、省煤器压力罐内喷嘴脱落，影响了输灰； 8、省煤器单元各手动供气阀开度调整不当，使灰气比调整不 合理，从而出现输不动的现象； 9、因省煤器压力罐上、下部进气管逆止阀内漏，使灰进入并 堵塞供气管道，导致供气量不足，影响输灰系统的正常运 行； 10、省煤器单元处的气动阀阀芯装反，与热工信号不符，或阀 芯与气动头脱离，因气量不足而影响输灰； 11、电除尘零米省煤器单管补气管路逆止阀内漏，使供气管路
内堵灰，导致气量不足，影响输灰； 12、省煤器单管补气阀阀芯脱落或装反； 13、电除尘电场压力罐上、下部进气阀调整不当，开度过大。处理措施： 1、联系检修人员检查省煤器压力罐及输灰单管内有无异物； 2、注意观察省煤器处灰质是否干燥，并及时与集控值班员联 系，若确实省煤器内泄露，应立即停运省煤器单元，防止 湿灰进入后级输灰管道；同时应联系检修人员，拆开省煤 器灰斗下方膨胀节，防止水进入省煤器斜槽及压力罐，并 汇报值长； 3、随时关注集控煤量的变化，注意调整各供气手动阀开度， 必要时可调整省煤器各灰斗手动插板阀开度及数量，并适 当缩短装灰时间，通过少装多输的方法改善输灰压力曲线； 4、联系热工人员检查省煤器压力罐料位计是否正常，及时处 理，如暂时无法处理，可采用缩短装灰时间的方法，待料 位计处理好后再恢复正常； 5、联系检修人员检查压力罐内喷嘴是否正常； 6、根据输灰压力曲线调整各手动阀开度，并在就地观察各气 动阀开关是否正常，状态是否正确，否则联系检修人员及 时处理； 8、联系检修人员有针对性的检查主要供气管路上的逆止阀是 否正常，供气管路是否畅通，否则应及时更换逆止阀，并
省煤器设计中的问题 一、省煤器的作用及种类 1.1省煤器的作用 省煤器是汽水系统中的承压部件，其任务是利用锅炉尾部烟气的热量加热锅炉给水。锅炉采用省煤器后，会带来以下好处： a.节省材料。 在现代锅炉中，燃料燃烧生成的高温烟气，虽经水冷壁，过热器和再热器的吸热，但其温度还很高，如直接排入大气，将造成很大的热损失。在锅炉尾部装设省煤器后，利用给水吸收烟气热量，可降低排烟温度，减少排烟热损失，提高锅炉效率，因而节省燃料。省煤器的名称也就由此而来。 b.改善了汽包的工作条件。 由于采用省煤器，提高了进入汽包的给水温度，减少了汽包壁与进水之间的温度差，也就减少了因温度差而引起的热应力。从而改善了汽包的工作条件，延长了使用寿命。c.降低了锅炉造价。 由于给水进入蒸发受热面之前，先在省煤器中加热，这样减少了水灾蒸发受热面中的吸热量。这就由管径较小、管壁较薄、价格较低的省煤器受热面代替了一部分管径较大、管壁较厚、价格较高的蒸发受热面，从而降低了锅炉造价。 因此，省煤器已是现代锅炉中不可缺少的部件。 1.2省煤器的种类 省煤器按使用材料可分为铸铁省煤器和钢管省煤器。铸铁省煤器强度低，不能承受高压，但耐磨耐腐蚀性较好，通常用在小容量锅炉上。目前，大容量锅炉广泛采用钢管省煤器，其优点是强度高，能承受冲击，工作可靠；同时传热性能好，重量轻，体积小，价格低廉。缺点是耐磨耐腐蚀性较差。 二、钢管式省煤器 1，钢管式省煤器的结构 钢管式省煤器结构是由许多并列的管径为42~51mm蛇形管与进、出口联箱组成。为使省煤器受热面结构紧凑，应力求减少管间距。省煤器管束的纵向节距s2受管子的最小弯曲半径的限制。当管子弯曲时，弯头的外侧管壁将变薄。弯曲半径愈小，外壁就愈薄，管壁强度降低的就愈多。通常，采用错列布置时，采用s1/d=2~2.5,s2/d=1~1.5;采用顺列布置时，s1/d=2~2.5,s2/d=2。 为便于检修，省煤器组的高度是有限制的。当管子为紧密布置（s2/d≤1.5）时，管组的高度不得大于1m；布置教稀时，则不得大于1.5m。如果省煤器受热面较多，沿烟气行程的高度较大时，就应将它分成几个管组。管组之间留有高度不小于600~800mm的空间。省煤器和其相邻的空气预热器间的空间高度应不小于800~1000mm,以便进行检修和清除受热面上
