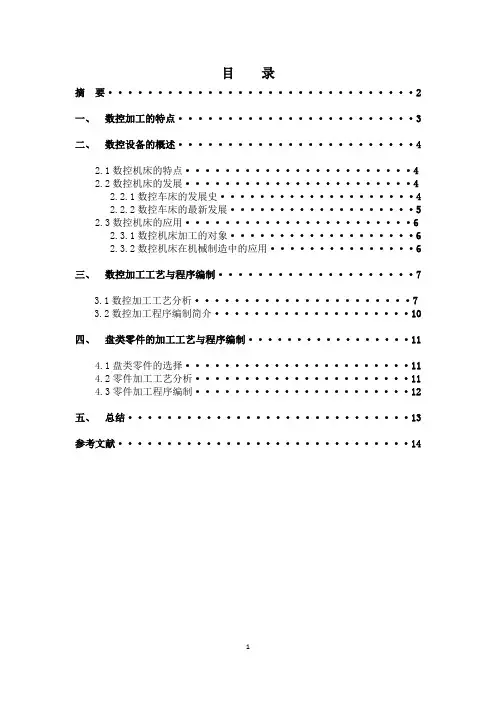

目录
摘要 (2)
一、数控加工的特点 (3)
二、数控设备的概述 (4)
2.1数控机床的特点 (4)
2.2数控机床的发展 (4)
2.2.1数控车床的发展史 (4)
2.2.2数控车床的最新发展 (5)
2.3数控机床的应用 (6)
2.3.1数控机床加工的对象 (6)
2.3.2数控机床在机械制造中的应用 (6)
三、数控加工工艺与程序编制 (7)
3.1数控加工工艺分析 (7)
页脚内容1
3.2数控加工程序编制简介 (10)
四、盘类零件的加工工艺与程序编制 (11)
4.1盘类零件的选择 (11)
4.2零件加工工艺分析 (11)
4.3零件加工程序编制 (12)
五、总结 (13)
参考文献 (14)
页脚内容2
摘要
本文通过对数控加工的特点，数控设备的特点，发展以及应用的一般阐述，对数控技术的发展历史以及最新的发展进行了阐述，和对数控加工工艺过程以及数控程序的编制等方面对《数控加工工艺与编程》课程，进行了一系列的理论与实际操作的论述，对数控编程方法做出了一些简单的描述，以及在数控加工工艺中要注意的几个方面进行了一定的说明，最后再以盘类零件作为数控编程的例子，对数控工艺以及编程过程进行了详细的说明。
关键字：数控工艺数控编程数控加工
页脚内容3
一、数控加工的特点
数控加工体现了精度高、效率高，能适应多品种中小批量、形状复杂零件的加工等优点，在机械加工中得到了广泛的应用。概括起来，数控加工有以下几方面的特点；
1、精度高、质量稳定
数控机床是在数控加工程序控制下进行的，一般情况下加工过程不需要人工干预，这就避免了操作者人为产生的误差。在设计制造数控机床时，采取了多种措施，使数控机床的机械部分达到了较高的精度和刚度。此外，数控机床的传动系统与和机床结构都具有很高的刚度和热稳定性。通过补偿技术，数控机床可获得比本身精度更高的加工精度，尤其提高了同一批零件生产的一致性，产品合格率高，加工质量稳定。
2、适应性强
适应性是指数控机床随生产对象变化而变化的适应能力。在数控机床上加工不同的零件时，不需要改变机床的机械结构和控制系统的硬件，只需要按照零件的轮廓编写新的加工程序，输入新的加工程序后就能加工新的零件。这就为复杂结构零件的单件、小批量生产新产品试制提供了极大的方便。
3、生产效率高
零件加工所需的时间主要包括机动时间和辅助时间两部分。数控机床主轴的转速和进给量的变化范围比普通机床大，而且是无级变化的，因此数控机床每一个工序、工步都可选用最合理的切削用量。由于数控机床结构刚性好，因此允许进行大切削用量的强力切削，这就提高了数控机床的切削效率，节省了机动时间。数控机床的移动部件空行程运动速度快，自动换刀时间短，辅助时间比一般机
页脚内容4
床大为减少。数控机床在批量生产更换被加工零件时不需要重新调整机床，可以节省用于停机零件安装调整的时间。由于数控机床的加工精度比较稳定，一般只做首件检验或工序间关键尺寸的抽样检查，因而可以减少停机检验的时间。在使用带有刀库和自动换刀装置的数控加工中心机床时，采用工序集中的方法加工零件，减少了半成品的周转时间，大大提高了生产效率。
4、劳动强度低
数控机床对零件的加工是在程序控制下自动完成的，操作者除了控制按钮与开关、装卸工件、关键工序的中间测量以及观察切削状态是否正常之外，不需要进行繁重的重复性手工操作，劳动强度与紧张程度可大为减轻，劳动条件也得到了相应的改善。
5、有利于生产管理的现代化
在数控机床上加工零件所需要的时间基本上是固定的，工时费用可以计算的更精确。这有利于合理编写生产进度计划，有利于实现生产管理现代化。
6、易于建立计算机通信网络
由于数控机床与计算机联系紧密，且使用数字化信息，易于与计算机建立通信网络，便于与计算机辅助设计与制造（CAD/CAM）系统相连接，形成计算机辅助设计和辅助制造一体化。
7、价格较贵、调试和维修困难
数控机床采用了许多先进技术，使得数控机床的整体价格较高，并且由于数控机床的机械结构、控制系统都比较复杂，所以要求操作人员、调试和维修人员应具有专门的知识和较高的专业技术水品，或经过专门的技术培训，才能胜任相应的工作。
二、数控设备的概述
页脚内容5
数控机床(Numerical Control Machine Tools)是用数字代码形式的信息(程序指令)，控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。
2.1数控机床的特点
数控机床与普通机床加工零件的区别在于数控机床是按照程序自动加工零件，而普通机床主要由工人手工操作来加工零件。在数控机床上加工零件只要改变控制机床动作的程序，就可以达到加工不同零件的目的。因此，数控机床特别适用于加工小批量且形状复杂，要求精度高的零件。
由于数控加工是一种程序控制过程，使其相应的形成了以下几个特点：
1、自动化程度高，可以减轻工人的劳动强度。数控机床对零件的加工是按事先编好的程序自动完成的，操作者除了操作键盘、装卸零件、安装刀具、完成关键工序的中间测量以及观察机床的运行之外，不需要进行繁重的重复性手工操作（有的数控机床可以自动装卸零件、安装刀具等）；劳动强度与紧张程度均可大为减轻，劳动条件也得到相应的改善。
2加工精度高，加工质量稳定可靠，重复性好。加工误差一般能控制在0.01mm左右。数控机床进给传动链的反向间隙与与丝杠螺距误差等均可以由数控装置进行补偿，因此，数控机床能达到比较高的加工精度。此外数控机床传动系统与机床结构都具有很高的刚度和热稳定性，从而提高了它的制造精度和重复性，特别是数控机床的自动加工方式避免了生产者的人为操作误差，同一批加工零件的尺寸一致性好，产品合格率高，加工质量十分稳定。
3、加工生产率高。零件加工所需要的时间包括机动时间和辅助时间两部分。数控机床能够有效的减少这两部份的时间，因而加工生产率比普通机床高得多。数控机床主轴转速和进给量的范围比普通机床的范围大，每一道工序都能选择最合理的加工切削量；良好的结构刚性允许机床进行大切削量的强力切削，有效的节省了机动时间。数控机床移动部件的快速移动和定位时间比一般机床少得多。数控机床在更换被加工零件时，几乎不需要重新调整机床，而零件都装夹在简单地定位装置中，用于停
页脚内容6
机进行零件装夹，调整时间可以节省很多。
4对零件加工的适应性强、灵活性好、能加工形状复杂的零件。
5有利于生产管理现代化。用数控机床加工零件，能准确地计算加工零件的加工工时，并有效的简化检验和管理工装夹具、半成品的工作。这些特点有利于使生产管理现代化，便于实现计算机辅助制造。数控机床及其加工技术是计算机辅助制造系统的基础。
6随着市场经济的发展，产品更新周期变短，中小批量的生产所占的比例越来越大，对机械产品的精度和质量要求也在不断的提高，普通机床越来越难以满足加工的要求。同时，由于技术水平的提高，数控机床的价格也在不断下降，因此，数控机床在机械行业中的使用将越来越普遍。
2.2数控机床的发展
2.2.1数控机床的发展史
1.第一代数控机床产生于1952年（电子管时代）。
美国麻省理工学院研制出一套试验性数字控制系统，并把它装在一台立式铣床上，成功地实现了同时控制三轴的运动。这台数控机床被大家称为世界上第一台数控机床，但是这台机床毕竟是一台试验性的机床。到了1954年11月，在帕尔森斯专利基础上，第一台工业用的数控机床由美国本迪克斯公司。
2.第二代数控机床产生于1959年（晶体管时代）。
电子行业研制出晶体管元器件，因而数控系统中广泛采用晶体管和印制电路板，使数控机床跨入了第二代。同年3月，由美国克耐·杜列克公司（Keaney ＆Trecker Corp）发明了带有自动换刀装置的数控机床，称为“加工中心”。现在加工中心已成为数控机床中一种非常重要的品种，在工业发达的国家中约占数控机床总量的l/4左右。
页脚内容7
数控加工工艺大作业指导书 一．大作业目的 通过数控加工工艺大作业练习，使学生掌握零件的数控加工工艺的分析方法。 二．大作业内容 1.分析与制定轴类零件数控加工工艺。 2.分析与制定型腔凸台零件数控加工工艺。 3.分析与制定升降台铣床的支承套零件数控加工工艺。三．大作业完成步骤 1.零件图工艺分析； 2.选择设备； 3.确定零件的定位基准和装夹方式； 4.确定加工顺序及进给路线； 5.刀具选择； 6.确定切削用量； 7.填写数控加工工艺文件。 四、进行数控加工工艺分析时需要考虑的因素 1．数控加工工艺的基本特点 数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的，因而又有其特点。 1）数控加工的工序内容比普通机床的加工的工序内容
复杂。这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。 2）数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。 2．数控加工工艺分析的主要内容 根据数控加工的实践，数控加工工艺主要包括以下方面：1）选择适合在数控机床上加工的零件和确定工序内容； 2）零件图纸的数控工艺性分析； 3）制订数控工艺路线，如工序划分、加工顺序的安排、基准选择、与非数控加工工艺的衔接等； 4）数控工序的设计，如工步、刀具选择、夹具定位与安装、走刀路线确定、测量、切削用量的确定等； 3．数控加工零件的合理选择 在数控机床上加工零件时，一般有两种情况。第一种情况：有零件图样和毛坯，要选择适合加工该零件的数控机床。第二种情况：已经有了数控机床，要选择适合在该机床上加工的零件。无论哪种情况，考虑的主要因素主要有，毛坯的
数控车床加工工艺分析 摘要：随着数控加工的日益成熟越来越多的零件产品都用数控机床来加工,因此如何改进数控加工的工艺问题就越来越重要。在数控机床上由于机床空间及机床的其他局限了数控加工的灵活性，这样就要求我们要懂得如何改进加工工艺，提高数控机床的应用范围和加工性能。从而达到提高生产效率和产品质量。 关键词：数控加工加工工艺薄壁套管、护轴 前言：数控加工作为一种高效率高精度的生产方式，尤其是形状复杂精度要求很高的模具制造行业，以及成批大量生产的零件。因此数控加工在航空业、电子行业还有其他各行业都广泛应用。然而在数控加工从零件图纸到做出合格的零件需要有一个比较严谨的工艺过程，必须合理安排加工工艺才能快速准确的加工出合格的零件来，否则不但浪费大量的时间，而且还增加劳动者的劳动强度，甚至还会加工出废品来。下面我将结合某一生产实例对数控加工的工艺进行分析。以便帮助大家进一步了解数控加工，对实际加工起到帮助作用。 一般数控机床的加工工艺和普通机床的加工工艺是大同小异的，只是数控机床能够通过程序自动完成普通机床的加工动作，减轻了劳动者的劳动强度，同时能比较精准的加工出合格的零件。由于数控加工整个加工过程都是自动完成的，因此要求我们在加工零件之前就必须把整个加工过程有一个比较合理的安排，其中不能出任何的差错，
否则就会产生严重的后果。 1、1 零件图样分析 因为薄壁加工比较困难，尤其是内孔的加工，由于在切削过程中，薄壁受切削力的作用，容易产生变形。从而导致出现椭圆或中间小，两头大的“腰形”现象。另外薄壁套管由于加工时散热性差，极易产生热变形，使尺寸和形位误差。达不到图纸要求，需解决的重要问题，是如何减小切削力对工件变形的影响。薄壁零件的加工是车削中比较棘手的问题，原因是薄壁零件刚性差，强度弱，在加工中极容易变形，使零件的形位误差增大，不易保证零件的加工质量。可利用数控车床高加工精度及高生产效率的特点，并充分地考虑工艺问题对零件加工质量的影响，为此对工件的装夹、刀具几何参数、程序的编制等方面进行试验，有效地克服薄壁零件加工过程中出现的变形，保证了加工精度,为今后更好的加工薄壁零件提供了好的依据及借鉴。 无论用什么形式加工零件，首先都必须从查看零件图开始。由图看见该薄壁零件加工，容易产生变形，这里不仅装夹不方便，而且所要加工的部位也那难以加工，需要设计一专用薄壁套管、护轴。

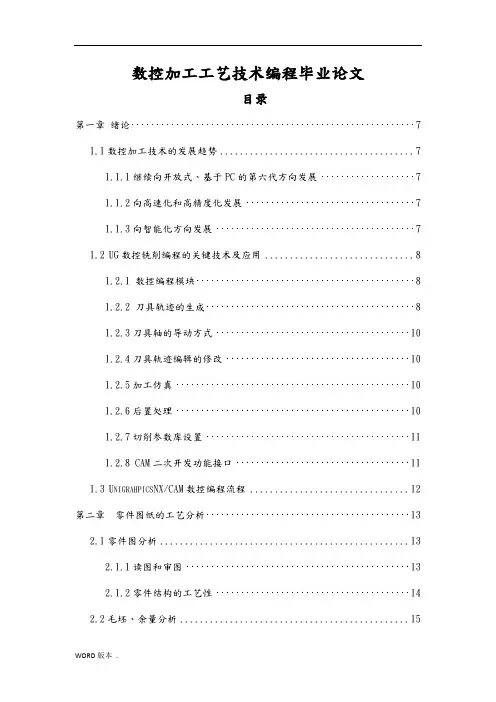

数控加工工艺技术编程毕业论文 目录 第一章绪论 (7) 1.1数控加工技术的发展趋势 (7) 1.1.1继续向开放式、基于PC的第六代方向发展 (7) 1.1.2向高速化和高精度化发展 (7) 1.1.3向智能化方向发展 (7) 1.2UG数控铣削编程的关键技术及应用 (8) 1.2.1 数控编程模块 (8) 1.2.2 刀具轨迹的生成 (8) 1.2.3刀具轴的导动方式 (10) 1.2.4刀具轨迹编辑的修改 (10) 1.2.5加工仿真 (10) 1.2.6后置处理 (10) 1.2.7切削参数库设置 (11) 1.2.8 CAM二次开发功能接口 (11) 1.3U NIGRAHPICS NX/CAM数控编程流程 (12) 第二章零件图纸的工艺分析 (13) 2.1零件图分析 (13) 2.1.1读图和审图 (13) 2.1.2零件结构的工艺性 (14) 2.2毛坯、余量分析 (15)
