变频定压补水装置简介及操作规范
变频调速定压补水装置，是在传统定压罐的基础之上发展起来的，是变频调速技术和膨胀水箱技术的结合。其基本原理是根据传感器采集的系统的水压力变化，通过逻辑计算调整电源频率，平滑无级地调整补水泵转速，即调节补水量，以达到实现系统恒压点压力相对恒定的目的。
变频定压补水装置的频率和转速有一定的关系，我们可以用数学表达式表示出来。电机频率与转速的关系为：n=60f(1-S)/P或
f=nP/60(1-S)式中：n一水泵交流电机转速;f一电源频率，Hz;S一转差率，一般为5%左右;P一电机的极对数。由上式可看出，当P、S一定时，水泵电机转速与输入电源的频率成正比；由水泵特性可知，水泵流量与转速成正比，所以调节电源频率即可直接调节补水泵流量，以调整系统内流体介质因为系统温度或泄漏等原因引起的压力变化。
定压补水装置（https://www.doczj.com/doc/631243295.html,）
在简单的了解了变频定压补水装置的一些信息后，下面将为您介绍变频定压补水装置的操作规范。
定压补水装置机组安装后，应设定电接点压力表上线P1和下限P2的压力数值，一般情况下，取P1=P2+（0.03 — 0.05）MPa，当系统压力低于下限压力P2时，电接点压力表反应，启动水泵，将水箱中的水压入罐及采暖循环水系统或供水系统中，直至该系统压力达到上限压力P1，自动切断水泵电源，停止补水或供水。在采暖系统中，P2即为定压点，党系统压力小于P2时，补水泵向系统内补水，以确保系统压力定在P2，达到定压补水的目的。而且，由于热水膨胀，是系通及气压罐中的压力迅速上升，党压力达到安全阀开启压力P3是，安全阀开启，降水泄出，迅速降低系统及罐内压力，起到了膨胀水箱的作用，所以这一机组能同时做到定压、补水、膨胀水箱三效合一。一般情况下，取安全阀开启压力P3=P1+（0.02 — 0.04）MPa。在供暖系统中，数字和用水量的不断消耗，管路中的压力会越来越小，当压力小于P2时，水泵再次启动。
关注润田，关注更多通风空调设备最新信息！！
暖通空调系统定压补水装置的选用 引言 暖通空调系统补水装置的作用，是保证采暖或中央空调水系统冷热介质(水)，在系统内不倒空、不汽化、不超压，并保持有一定供系统循环的压力，保证系统冷热交换稳定正常。 目前，暖通空调系统常用的有以下几种定压补水装置：①、膨胀水箱定压补水装置;②、定压罐定压补水装置;③、变频泵定压补水装置; 其他如连续补水泵补水、水射器补水、自来水直接补水等装置，因为其适用范围小或缺陷明显使用少，这里不做介绍。 膨胀水箱： 膨胀水箱定压原理： 膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水(溢流)的作用，以调节由于系统水温变化或泄露引起的系统介质(水)的容积变化，保持其系统冷热媒介(水)压力的相对恒定。它是中小型系统和空调水系统常用的定压装置之一。 膨胀水箱位置：膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。其安装位置及高度不同，给系统产生的工况也不同。可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。 开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水
口的回水干管上。 膨胀水箱型式的分类：分开式(高位)和闭式(落地) 闭式膨胀水箱容积计算： Vt=Vs(v2/v1-1-3αΔt)/(1-P1/P2) Vt—膨胀水箱容积:m3Vs—系统水总容量:m3 v1—低温时水的比容，m3/Kg;v2—高温时水的比容，m3/Kg; α—线性膨胀系数，钢为×10-6℃-1，铜为×10-6℃-1 Δt—水系统中最大温差，℃(一般为5) P1—低温时水压力，KpaP2—高温时水压力，Kpa P1、P2的确定： P1，箱体静压头+系统顶部的最小压力值P2，运行时最高压力 开式膨胀水箱容积计算方法： Vp=αΔtVs Vp---膨胀水箱有效容积，m3α---水的体积膨胀系数,α=,1/℃Δt---系统内最大水温变化值，℃Vs---系统内的总水容量，m3 说明：当水箱同时用于采暖和采冷时分别计算，取大值 特点：(1)优点：它具有装置简单、安全、少维护、运行费用低、压力稳定、不用电等;可以有效消除系统非正常工况下的超压。(2)缺点：对最高点有空间位置要求;系统有氧化腐蚀缺陷;不适应大面积以及高层、超高层建筑物需要。 定压罐： 定压罐工作原理：定压罐定压，是在膨胀水箱基础上发展起来的
江苏东昇光伏科技有限公司 技术规范书 定压补水装置 编写： 校核： 审核： 批准：
1.总体要求 1.1 本招标文件提出了对采购管式、板式组合换热器的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 投标方应有严格的质量保证体系，提供高质量的管式、板式组合换热器功能完善的配套设施，以实现整个热力系统设备的安全、可靠和经济运行。投标方提供的产品应保证符合招标方贯彻安全、健康、环保标准的要求。 1.3 投标方所采用的产品设计，必须技术和工艺先进，制造商具有充分制造经验，产品应是成熟可靠的产品。 1.4 投标方对所供管式、板式组合换热器的成套设备负有全部技术责任，包括分包（或采购）的设备和零部件。 1.5 如投标方投标书与本招标文件要求有偏差(无论多少或是否重要)都必须清楚地表示在本招标文件的附件“差异表”中。否则将认为投标方完全响应本招标文件提出的要求，技术协议和供货必须满足投标文件的承诺。 1.6 若投标方所提供的投标文件前后有不一致的地方，则以更有利于设备安装运行、工程质量的原则，由招标方确定。 1.7 招标方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,必须满足其要求。 1.8 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。 1.9换热器属压力容器，该设备的设计和制造应由具有相应资质的单位进行，并遵循相关压力容器规范，供货商须随投标文件提供证明文件和业绩。
囊式膨胀定压罐主要罐体、供水胶囊、进(出)水口、充气装置、压力表、排气阀等组成。供水胶囊采用纯天然无毒橡胶制成，具有良好的韧性和伸缩性能，它与进水口相通，并且形成一个密闭的腔室将水与外部钢罐内壁完全隔绝，胶囊和钢罐内壁之间充有氮气，具有很强的化学惰性及比热容大等优点。囊式定压罐主要利用气体的可压缩性，对系统由于温度变化引起的水体积增大或减少进行吸纳或补充作用。当系统温度增高时，水体积增大，这时系统压力大于罐内气体压力，部分水会被压入罐内的胶囊里，直到罐内气体的压力与系统压力达到平衡。当系统温度降低时，水体积变小，这时罐内气体压力大于系统压力，部分水会被压回系统，起到对系统补充水量的作用。囊式定压罐通常与外部的控制箱，补水泵及电接点压力表等，连接形成机组，根据系统的最低需要压力及最高运行工作压力设定工作状态，性能特点 和应用范围 性能特点： 1、一次充气可保持长久使用; 2、罐体为密闭装置，气水不接触，保证水质不受外界污染; 3、占地面积少、安装快、投资省、操作维修方便;
4、可取代生活、消防及采暖、空调用的高位水箱及水塔，有利于建筑美观和结构抗震，降低建筑的造价; 5、能自动消除管网中的水锤及噪音; 6、在热水采暖及空调系统中起膨胀水箱和自动补水作用; 应用范围： 1、工业与民用建筑的生产、生活及消防给水系统; 2、热水供应系统、热水采暖系统中作落地膨胀水箱; 3、作为高层建筑给水系统中水锤噪音消除设备; 4、农村自来水的理想设备、建筑施工、流动作业中临时供水设备;希望以上资料对你有所帮助，附励志名言3条： 1、有志者自有千计万计，无志者只感千难万难。 2、实现自己既定的目标，必须能耐得住寂寞单干。 3、世界会向那些有目标和远见的人让路。
暖通空调系统定压补水装置的选用引言 暖通空调系统补水装置的作用，是保证采暖或中央空调水系统冷热介质(水)，在系统内不倒空、不汽化、不超压，并保持有一定供系统循环的压力，保证系统冷热交换稳定正常。 目前，暖通空调系统常用的有以下几种定压补水装置：①、膨胀水箱定压补水装置;②、定压罐定压补水装置;③、变频泵定压补水装置; 其他如连续补水泵补水、水射器补水、自来水直接补水等装置，因为其适用范围小或缺陷明显使用少，这里不做介绍。 膨胀水箱： 膨胀水箱定压原理： 膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高
低水位的控制，实现补水(溢流)的作用，以调节由于系统水温变化或泄露引起的系统介质(水)的容积变化，保持其系统冷热媒介(水)压力的相对恒定。它是中小型系统和空调水系统常用的定压装置之一。 膨胀水箱位置：膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。其安装位置及高度不同，给系统产生的工况也不同。可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。 开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。 膨胀水箱型式的分类：分开式(高位)和闭式(落地) 闭式膨胀水箱容积计算： Vt=Vs(v2/v1-1-3αΔt)/(1-p1/p2) Vt—膨胀水箱容积:m3Vs—系统水总容量:m3 v1—低温时水的比容，m3/Kg;v2—高温时水的比容，m3/Kg;
α—线性膨胀系数，钢为11.7×10-6℃-1，铜为11.7×10-6℃-1 Δt—水系统中最大温差，℃(一般为5) p1—低温时水压力，Kpap2—高温时水压力，Kpa p1、p2的确定： p1，箱体静压头+系统顶部的最小压力值p2，运行时最高压力 开式膨胀水箱容积计算方法： Vp=αΔtVs Vp---膨胀水箱有效容积，m3α---水的体积膨胀系数,α=0.0006,1/℃ Δt---系统内最大水温变化值，℃Vs---系统内的总水容量，m3
定压补水系统的设计计算<含实例说明> 空调冷水膨胀、补水、软化设备选择计算： 已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃， （一）空调系统： 风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m， 采用不容纳膨胀水量的隔膜式气压罐定压。 1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m3 2. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统) 3. 补水泵选择计算 系统定压点最低压力：81+0.5=81.5(m)=815(kPa) (水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上) 补水泵扬程：≥815+50=865(kPa) (应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力) 补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%) 选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。水泵电功率:11Kw。 4. 气压罐选择计算 1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱 3）气压罐压力的确定： 安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa) 电磁阀打开压力:P3=0.9*P4=1440(kPa) 启泵压力:（大于系统最高点0.5m）P1= 865kPa 停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa 压力比αt= (P1+100)/( P2+100)=0.69，满足规定。 4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L 5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高 2700mm，实际总容积VZ=1440 (L) 5.空调补水软化设备 自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h 租户24小时冷却膨胀、补水设备选择计算： 已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃， 系统最高点70+11.0(地下)=81m， 采用不容纳膨胀水量的隔膜式气压罐定压。 1. 空调系统水容量45m3

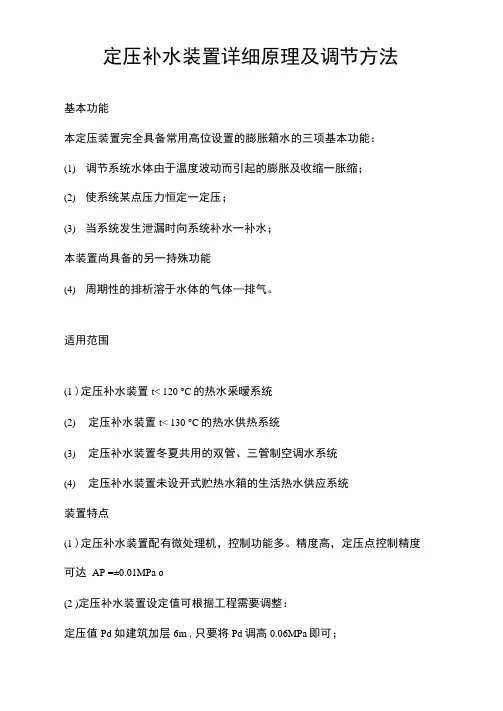

定压补水装置详细原理及调节方法 基本功能 本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能： ( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩; ( 2)使系统某点压力恒定──定压; ( 3)当系统发生泄漏时向系统补水──补水; 本装置尚具备的另一持殊功能 ( 4)周期性的排析溶于水体的气体── 排气。 适用范围 ( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统 ( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统 ( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统 ( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统 装置特点 ( 1 ) 定压补水装置配有微处理机，控制功能多。精度高，定压点控制精度可达Δ P ＝± 。 ( 2 ) 定压补水装置设定值可根据工程需要调整：
