多功能全液压潜孔钻机技术参数与工作原理
多功能全液压潜孔钻机设备是消化吸收国产液压锚固钻机及隧道管棚液压钻机的先进技术，并结合国内实际情况而设计制造的性能优异的履带式多功能全液压钻机，配套液压动力头是原德国KLEMM公司生产的HD系列进口原装动力头，张家口市宣化恒通鑫钻孔机械有限公司是国内唯一生产此钻机的厂家。钻机的钻架可在三个平面内调节，特别设计的摆动机构使得钻架在水平和垂直方面均能方便地定位。另外钻臂还可以±15度轴向摆动旋转，这些特性使钻机在所有的工况下均可施工。钻HTYM808多功能全液压钻机应用领域一、铁路隧道探测及注浆孔钻进（风化岩及完整基岩上钻进）⒈如果岩石普氏硬度f≤10，利用进口动力头回转及冲击，需配专用快换钎杆及钎头，采用高压水排渣，亦可以利用进口动力头回转及冲击，实现一边钻孔一边注浆，防止渗漏水涌出。⒉如果岩石普氏硬度f＞10,利用进口动力头回转，冲击利用高压气动潜孔锤进行潜孔钻进；同时把高压水通过冲击器注入孔内进行除尘。二、铁路隧道管棚孔钻进（覆盖层跟管钻进）⒈如果管棚孔深度≤30米，且砂卵石比较小，可利用进口动力头回转实现单作用双回转，即内钻杆、套管同时回转及冲击，采用高压水排渣，降低施工成本。⒉如果管棚孔深度＞30米，可利用进口动力头实现内钻杆、套管同时回转，冲击利用中高压气动潜孔锤配偏心/对心扩孔钻具实现，把高压水通过冲击器注入孔内。三、城市高层建筑基坑的锚索孔钻进（覆盖层跟管钻进）施工工艺同铁路隧道管棚钻进工艺一样。四、地源热泵及水电围堰注浆孔的钻进 1. 如果覆盖层深度≤30米，且砂卵石比较小，可采用进口动力头回转实现单作用双回转，即内钻杆、套管同时回转和冲击，采用高压水排渣，起拔套管效率高，降低施工成本。在基岩上利用中高压气动潜孔锤空气钻进，钻进深度达250米。2. 如果覆盖层深度＞30米，或砂卵石比较大，可利用进口动力头实现内钻杆、套管同时回转，冲击利用中高压气动潜孔锤配偏心/对心扩孔钻具实现。在基岩上利用中高压气动潜孔冲击器钻进，钻孔深度达250米。五、水井等大孔径基岩钻孔领域应用钻孔直径Φ165—Φ400mm，尤其适用于水井孔钻进，配置：DHD360、DHD380、DHD310、DHD112中高压系列潜孔冲击器，亦可以进行多方位炮孔钻凿作业。HTYM808多功能全液压钻机主要技术参数钻孔直径（风压0.8-1.0Mpa）φ90mm-φ130mm ，钻孔深度40米钻孔直径（风压1.4-1.7Mpa）φ90mm-φ200mm ，钻孔深度80-50米钻孔直径（风压1.8-2.46Mpa）φ200mm-φ350mm ，钻孔深度50-30米用液压凿岩机（岩石普氏硬度f=5-10）φ64mm-φ105mm, 钻孔深度40-20米在覆盖层用液压顶驱动力头打管棚φ150mm，钻孔深度30米用高压冲击器在岩石上钻孔φ80mm-φ140mm，水平孔钻孔深度100米；垂直孔钻孔深度100米；掘进速度大于30m/h 用高压冲击器打管棚覆盖层φ150mm-φ300mm，钻孔深度60-30米液压顶驱动力头德国原装进口HD系列动力头回转扭矩及转速5500 N.M 86 r/min 11000N.M 43 r/min 凿岩机的最高冲击频率2400次／min 工作压力16-20 MPa 发动机功率112 KW（东风康明斯柴油发动机）钻具一次推进行程3500mm 推进力45 KN 提升力95 KN 钻具慢推进速度0-11.7m/min 钻具慢提升速度5.3 m/min 钻具快推进速度38 m/min 钻具快提升速度17.9m/min，最大提升速度23.2m/min 工作压力可调至25Mpa 液压油箱容积360L 钻机牵引力73KN 行车速度1.8km/h 先导阀、多路阀进口爬坡能力25度除尘方式水除尘钻杆拆卸装置钻机自带液压钳子整机重量14吨可钻凿水平孔最低距地面0.5米，最高距地面3.4米。钻机的用途可打管棚、锚固孔、注浆孔、地源热泵孔注浆类型打完孔后注浆边打孔边注浆
CM351潜孔钻机外形及工作原理
工作原理
CM351潜孔钻机是一种全气动式凿岩机械，有空气压缩机提供动力驱动气动马达完成各种预定动作。
打开主风阀，压缩气体经过油雾器，高压气体呈油雾状态进入控制阀。一路不经减压直接进入冲击器控制阀，另一路经减压阀减压后进入风控阀，然后驱动马达转动。
推动行走风阀，行走马达启动，经两次减速，实现整机前进，后退，转弯等动作。
打开液压泵控制阀，油泵马达启动，操纵液压阀控制各个油缸，可完成钻臂的倾斜，摆动。滑架的倾斜，摆动以及左右履带的摆动动作。
操纵冲击风阀，可完成冲击器冲击，进给，旋转，快速上下移动及油泵，水泵启动工作。
露天矿潜孔钻机选型设计说明书 设计课题： 专业班级： 学生姓名： 指导教师： 学生成绩：
露天矿潜孔钻机设备选型 已知条件 1.南露天煤矿2013年全年生产1780万吨原煤，煤的密度为1.48，硬度f≥5 2.年剥离废岩8400万m2，岩的综合硬度f=6-8 3.全年爆破煤的孔径：150mm,岩石孔径：262mm 4.正常作业天数300天，以三班循环作业 要求： 1.分别计算两种孔径的台班效率 m/台·班 2.计算所需钻机的数量（四舍五入） 3.通过查资料列出两种钻机的技术规格和工作参数（列表） 条件： 1.岩石的类型 2.全年穿爆量 3.穿爆参数 4.参考同类型矿山的设备经验 5.查找厂家提供的设备技术规格及工作参数 6.要求维护方便
一、钻具的选择： 1、钻头的选择 原则：合理的钻头能够获得较高的钻进速度和合适的钻孔成本。 ⑴坚硬岩石 ⑵软岩 ⑶节理比较发育的破碎带 ⑷有粘性的岩层 ⑸韧性强的岩石 2、钻杆直径及外经间的流通截面积选择 ⑴孔经↑→穿爆效率↑→钻机设备↓。 ⑵每种钻机都要保证环形截面积寛10-25mm ，可以增加排岩效率。 二、钻机工作参数的合理匹配 1、转速 ⑴要求与冲击功保持在临界值以上，保证在一次冲击碎岩后能旋转进入新的岩面。而不是发生钻磨岩层（只是磨损钻头） ⑵合理的钻速与冲击器的参数相匹配。 0.780.95 6500n min r D ??= ? ?? D-------钻孔直径mm 0.8 6500n 20.4min 150r ??=≈ ? ?? 煤 0.8 6500n 13.1min 262r ??=≈ ? ?? 岩 2、扭矩 ⑴、能够克服钻杆与孔底、孔壁之间的摩擦阻力、剪切力，防止卡钻头、钻杆。钻孔阻力与孔深成正比。 ⑵深孔、节理发育、大孔径尽量采用扭矩大一些的钻具。 5 .82 D k M m = 式中 m k ----转矩系数，0.8~1.2，一般取1。 5.81502=煤 M ≈2647Nm 5 .82622=岩 M ≈8076Nm
操作规程编号：YTO-FS-PD614 潜孔钻机的安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
精品规程范本 编号：YTO-FS-PD614 2 / 2 潜孔钻机的安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、潜孔钻机司钻人员必须了解本机构造和机械性能，熟知本机的安全操作规程，方准进行操作。 2、放炮时应将设备撤退到安全地点，条件不具备时应加以防护。放炮后必须对设备进行全面检查。 3、遇到6级以上大风时，潜孔钻机不准上滑架，严禁乘坐回转机构上下滑架。 4、如较长时间停机，应将冲击器提出孔外，以免孔口塌方阻卡钻具。 5、孔口有人工作时，禁止向潜孔钻机冲击器送风。拆装钻头时，应关闭回转，提升机构。 6、传动部位的清扫、注油、修理等工作，必须在停机状态下进行。 7、风水管接头应紧固，无跑风，漏水现象。 该位置可输入公司/组织对应的名字地址 The Name Of The Organization Can Be Entered In This Location
Z DY1250L/ZDY1800L/ZDY2600L煤矿用全液压履带式坑道钻机Full hydraulic crawler-type tunnel drilling rig for coal mining 坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸亚孔、地质勘探孔及其它工程孔。适用于岩石硬度小于等于1 0的各种煤层、岩层，有三种不同的型号参数的产品。 The rig is used to drill gas extracting (ejecting) hole, grouting method of fire preventing/extinguishing hole, water injection hole in coal layer, outburst prevention pressure release hole, geology exploratory hole and other engineering holes. It is applicable to coal/rock layer with hardness less than 10. 主要特点Main features 1.液压系统主要采用伊顿进口件，可靠耐用; 桅杆回转采用小回转台回转，可实现正负180 度全方位回转; 采用了铰接支架结构，可实现倾角从负90度到正90度大范围调整; 动力头卡盘采用机械式钻杆接手连接，使连接可靠，减少维修工作量; 夹持器带有自卸扣油缸，使拆卸钻杆更安全高效。 The hydraulic system is imported from Eton, which is reliable and durable. Using small revolving platform for mast to revolve, which can revolve between minus 180 degree to plus 180 degree. With hinge joint support structure, can adjust dip angle between minus 90 degree to plus 90 degree. Adopts mechanical type jackrod as power head chuck, which is more reliable, can reduce maintenance work a lot. There is a self-discharging oil cylinder on holder, which makes the discharge of drill stem safer and more efficient. 2.钻机可独立行走，原地转弯，要求巷道或钻场断面大于6 . 2 5平方米，高度大于2 . 5 米，宽度大于2 . 5米。` The drilling rig can walk independently, can spot turn, it should work in an environment where fracture surface is not less than 6.25 square meter, height should not be less than 2.5m, and width should not be less than 2.5m. 技术参数Technical specification
1 引言 钻孔机械设备主要包括气动凿岩机、液压凿岩机、凿岩钻车、潜孔钻机和牙轮钻机。潜孔钻机是由紧随钻头一起潜入孔底的冲击器将冲击能经钻头作用在矿岩上，加之回转机构的作用，对矿岩产生冲击破碎从而完成炮孔钻凿的一种钻孔设备。 CLQ80A露天钻机[1]由底盘、钻臂、推进器、凿岩机、液压和气压系统等组成，采用履带式行走；主要以压缩空气为动力，但钻臂定位采用气力驱动液压系统，工作平稳可靠；利用气压凿岩机凿孔，风马达一链条传动推进，主要用于露天石方炮孔的钻凿。能在倾斜不平的露天工作曲上钻凿水平、垂直和倾斜的炮孔，孔深可达30m。炮眼直径80-120mm。 整个露天钻机由滑架、回转机、车架、钻臂、行走减速机构以及液压气压装置等组成。其中钻臂是重要的部件，上接滑架，下连车架。钻臂主要由钻臂座，桁架体，桁架水平油缸，桁架倾斜油缸，滑架倾斜油缸，桁架旋转接头，花键轴等部件组成；其中钻臂座及倾斜油缸安装在车架上，滑架旋转接头装在花键轴上，一端联接滑架倾斜油缸，当滑架倾斜油缸动作时，带动滑架旋转接头转动，从而带动花键转动，引起滑架上下俯仰动作。桁架倾斜油缸是主要受力者，通过它的液压杆的伸缩可以使桁架体上下俯仰动作；桁架水平油缸控制桁架体左右动作。各个油缸两端均采用铰接方式联接。 工作时，桁架体在三维空间里运动，上下俯仰角度共有70o，左右摆动共有90o，设计时须进行其运动分析，以确定各个铰点的位置，构件长度，液压杆总长等数据。由于在工作过程中钻头所受力的作用线并不通过花键轴心线，所以将产生附加力矩，并且在最恶劣的工况下该力对桁架体及各个油缸及钻臂座产生很大的作用力，所以须进行受力分析，分析各个构件的最大受力位置，计算其最大受力或弯矩，然后进行设计和校核。
潜孔钻机 潜孔钻机 潜孔凿岩的实质，是在凿岩过程中使冲击器潜入孔内，以减小由于钎杆传递冲击功所造成的能量损失，从而减小孔深对凿岩效率的影响。潜孔凿岩的凿岩设备是潜孔钻机，我国地下矿山常用的有YQ-80、YQ-100及QZ-165等型号，在坚固性系数f=8?14的矿岩中钻凿孔径为80～165毫米的深孔，能获得较高的凿岩速度 图1为YQ-100型潜孔钻机的外貌，由回转机构、升降机构、推压机构、支承机构和冲击机构等部分组成。 图1 巷道用立柱式潜孔钻机 潜孔钻机是冲击回转式钻机，其内部结构与一般凿岩机不同，其配气和活塞往复机构是独立的，即冲击器，如图2。其前端直接联接钻头，后端联接钻杆。凿岩时冲击器潜人孔内，通过配气装置（阀），使冲击器内的活塞（锤体）往复运动打击钎尾，使得钻头对孔底岩石产生冲击。冲击器在孔内的高速回转，则是由单独的回转机构，即由孔外的电动机或风动旋转装置，通过接在冲击器后端的钻杆来实现的。凿岩时产生的岩粉，由风水混合气体冲洗排出孔外，混合气体是由排粉机构经钻杆中心注入冲击器的，再经冲击器缸体上的气槽进入孔底。 图2
潜孔钻冲击器 钻孔机械 分为凿岩机和钻机两类，钻机又有露天钻机和井下钻机之分。 ①凿岩机：用于在中硬以上的岩石中钻凿直径为20～100毫米、深度在20米以内的炮孔。按其动力不同可分为风动、内燃、液压和电力凿岩机，其中风动凿岩机应用最广。 ②露天钻机:按破碎矿岩的工作机构不同,分为钢绳冲击钻机、潜孔钻机、牙轮钻机和旋转钻机。钢绳冲击钻机因效率低，已逐渐被其他钻机代替。潜孔钻机用钻杆带动风动冲击器和钻头一起旋转，利用风动冲击器的活塞冲击钻头破碎矿岩，通常用在中小型矿山中钻直径80～250毫米的炮孔。牙轮钻机用牙轮钻头的辗压作用来破碎矿岩,适于在硬矿岩上钻直径150～440毫米的孔,它具有效率高、劳动强度小的优点，在大中型露天金属矿中得到广泛应用。潜孔（或牙轮）钻机由冲击器（或钻头）、回转机构、提升机构、加压装置、行走机构、排渣系统、钻架和钻杆组成。旋转钻机只适于钻较软的矿岩和煤。 ③井下钻机：钻凿孔径小于 150毫米的井下炮孔时，除应用凿岩机外还可应用 80～150毫米的小直径潜孔钻。在煤或较软矿岩中钻直径70毫米以下的炮孔时，一般用电力钻或风钻，由电动机（或气动马达）带动钻杆钻孔，钻出的岩（煤）屑经钻杆上的螺旋槽排出。潜孔钻机在国外的发展近几年．国外著名的潜孔钻机制造公司又相继推出了一系列新产品。如Sanvik的TITONl00型潜孔 钻机，古河的PCR一200一DH型履带式潜孔钻机，Arias Copco的ROC L830型潜孔钻机口’6】。ROC L830型 潜孔钻机配备了提供气压3MPa的压缩机。装备了独特的筒形输送系统，可操作最大直径为140mm的 钻管。。 这些设备的共同特点是自动化程度越来越高，部分功能实现智能化i GPS技术在这些钻机上的应用， 实现了臂架自动定位，节约了现场标记和定位的时间，改善了作业效率，使操纵员能够集中精力监视钻孔的进程。同时，更加注重安全和环保

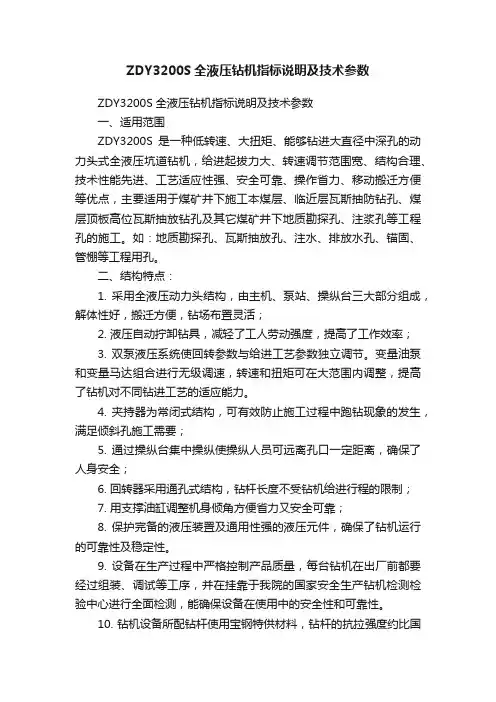

坑道钻机 坑道钻机是岩心钻机的一种,它是相对地表岩心钻机而言的具有特殊用途的钻探设备。这种钻机多用在矿山坑道内进行地质勘探钻进,以及钻排水孔、瓦斯排放孔、通风孔等。 坑道钴机按其结构类型可分为立轴式和动力头式钻机两大类型。全液压动力头坑道钻机具有地层适用性强、钻进效率高、安全可靠性好等特点,是目前坑道钻探的主要机型,且已形成系列。 坑道钻机按固定方式可分为立柱(单立柱、双立柱)式、支杆式、座架式三种。 由于地下施工的特殊性,除要求满足一般钻进工艺要求外,坑道钻机还必须具备以下特点:①外形尺寸小,便于安装,最好能在坑道中直接安装;②为了适应仰孔钻进时拉送钻具的工艺要求,钻机应该配备拉送钻杆柱的机构。 一、全液压动力头式坑道钻机 1、ZDY系列全液压分体式坑道钻机 ZDY(MK)系列钻机是目前国内型号最全、用途最广、钻进能力最强的全液压坑道钻机,共有40余种机型,其主要技术参数见表3-9。 ZDY(MK)东列钻机均为分休式布局,由主机、操纵台和象站大部分组成各部分之间用 高压胶管连接,以便井下搬迁和在不同场地上灵活摆放,其形式如图3-34和3-35所示。 钻机采用液压传动、滑轨动力头结构,主轴中空带液压卡盘和夹持器,可使用不定长钴杆 钻进。由于卡盘、夹持器和给进油缸具有联动功能,不仅实现了快速拧卸和起拔钻杆, 而且在下钻时,卡盘和夹持器交替卡住钻杆,为定向钻进时人工定向创造了条件。
ZDY00G型全液压坑道钻机(图3-36)是ZDY(MK)系列钻机的典型代表,它体现了ZDY(MK)系列钻机的所有特点,在运输条件较差的矿并内,主机还可以进一步解体。该钻 机采用回转和给进分别供油的双泵开式循环液压系统(图3-37)。
露天矿潜孔钻机设备选型 已知条件: （1）南露天煤矿2013年全年生产1780万吨原煤，煤的密度为1.48，硬度f ≥5。 （2）年剥离废岩8400㎡万，岩的综合硬度 f =6~8 （3）全年爆破煤的孔径：150mm,岩石孔径：262mm （4）正常作业天数300天，以三班循环作业。 要求: （1）分别计算两种孔径的台班效率 m/台2班 （2）计算所需钻机的数量（四舍五入） （3）通过查资料列出两种钻机的技术规格和工作参数（列表） 参考项目： （1）岩石的类型 （2）全年穿爆量 （3）穿爆参数 （4）参考同类型矿山的设备经验 （5）查找厂家提供的设备技术规格及工作参数 （6）要求维护方便 一．钻具结构的选择 1.钻头的选择 选择的依据： （1）硬岩的凿岩比功较大，钻头又是直接和岩石接触的部位，要求钻头体和柱齿具有较高的强度，因此，钻头的排粉槽不宜过多，一般选双翼型钻头。同时，钻头合金齿最好选球齿，且球齿的外露高度不宜过大。 （2）在软岩中钻进时，凿岩速度较快，相对排渣大，要求钻头有较强排渣能力，最好三翼型或者四翼型钻头，合金齿可选用弹齿或者楔齿。 （3）在节理比较发育的破碎带中钻进时最好选用导向性好的中间凹形或者中间突出型。 （4）在含黏土的岩层中钻进时，中间排渣孔易被堵死，所以最好选用侧排渣钻头。 （5）在韧性好的岩石中钻孔时，最好选用楔形齿钻头。 2.钻杆的选择 （1）增大孔径-传爆效率高 （2）环形截面积宽10-25mm,排渣效率高； 3.冲击器选型 冲击器的选择必须依据工作气压、钻孔尺寸和岩性特征等参数。 （1）依据工作气压等级合理选相应等级的冲击器。 （2）根据钻孔直径选相应型号冲击器。 （3）根据岩性选相应冲击器。建议软岩使用高频低能型冲击器，硬岩使用高
潜孔钻机卸杆机构方案的设计与研究
潜孔钻机卸杆机构方案的设计与研究 赵宏强1，2谢武装1蒋海华1何清华1，2 ( 1.中南大学机电工程学院，湖南长沙 410083 2.湖南山河智能机械股份有限公司，湖南长沙星沙开发区 410100 )【摘要】本文全面分析了当前国内外各种钻杆接卸装置的发展趋势及其工作性能的优缺点，在此基础上提出了基于全液压接卸钻杆装置的改进方案。并根据潜孔钻机的钻孔过程的功能要求及其工作性能对凿岩品质的影响，研究确定了潜孔钻机的接卸钻杆装置的液压控制系统。实践表明，该卸杆机构在当前潜孔凿岩矿山中作业方便，卸杆效率高，安全性好，同时也有效地提高了钻杆的使用寿命。 【关键词】潜孔钻机卸杆装置卡杆油缸液压控制 1 概述 接卸钻杆作为潜孔钻机钻孔的主要工序之一，经历了靠人工或半机械化接卸钻杆发展到机械化、机械——液压综合方式以及全液压化接卸钻杆。潜孔钻机接卸钻杆装置的性能不但关系到工人的劳动强度和生产的安全性，而且直接影响钻杆的使用寿命和钻机的效率。 1.1 国内外发展现状 当前国内外接卸钻杆装置主要有如下五种类型：
1）人工垫叉—卸杆油缸式的钻杆接卸装置 瑞典Atlas Copco公司早期生产的Roc306潜孔钻机和国产DQ150J潜孔钻机接卸钻杆装置就是采用的人工垫叉—卸杆油缸式的钻杆接卸装置。该类型的钻杆接卸装置在国内露天潜孔钻机中应用广泛，它的不足之处就在于需要人工操作来参与卸杆，危险系数大，工作效率也较低。 2）液压垫叉—卸杆活塞式钻杆接卸装置 美国TWR米申公司600—U型潜孔钻机就是采用液压垫叉—卸杆活塞式钻杆接卸装置来接卸钻杆的。该钻杆接卸装置与人工垫叉式—卸杆油缸式的钻杆接卸装置相比就是采用了液压垫叉，免去了人工的劳动降低了危险性，卸杆效率有所提高。 3）液压垫叉—卡杆油缸——活塞卡套式接卸钻杆装置 这种接卸钻杆装置的回转头上配有气动卡杆装置。在液压垫叉—卸杆活塞式钻杆接卸装置的基础上做了进一步的改进同时采取的卸杆方式也有所不同。 4）连杆—油缸型接卸钻杆装置 宣化风动机械研究所研制的连杆—油缸型接卸钻杆装置，主要由上下卡杆器和一个卸杆油缸组成，每个卡杆器由一卡杆油缸、卡爪、连杆机构等组成。驱动卡杆油缸经过连杆机构可实现对钻杆的夹紧和松夹。每个卡杆器可单独或同时控制，实现对钻杆的夹紧和松夹。当两对卡杆器分别卡住相邻两根钻杆时，驱动卸杆油缸使上下卡杆器相对转动，即实现对钻杆间螺纹的拧松。
潜孔钻机的应用现状与发展趋势潜孔钻机主要用于矿山开采，建筑基础开挖，水利、电站、建材、交通及 国防建设等多种工程中。与常见的凿岩机相比，具有钻孔深、钻孔直径大、钻孔效率高、适应范围广等特点，是当前通用的大型凿岩钻孔设备。预计2006 年我国凿岩机械将达到 1 万台的市场规模，其中大型钻机及钻车将达到1 000 台左右，我国的潜孔钻机发展前景广阔。 1国外潜孔钻机概况 1．1国外潜孔钻机现状 中高风压露天潜孔钻机应用普遍。如英格索兰的 C M 341、CM 351、CZ200 ，阿特拉斯·科普柯的R O C400 系列、R O C460 系列的部分产品，日本古河的PCR -200一D H 型钻机等。 半液压潜孔钻机也得到了广泛的应用。英格索兰的X Z200 钻机、阿特拉斯·科普柯的R O CL8 钻机是较为典型的半液压潜孔钻机，其特点是只有凿岩部分的冲击器采用高风压动力，其它全为液压，这样对空压机的参数要求显著降低，只要求它能提供足够压力和排量的压缩空气即可，回转、推进、行走和摆幅动作等全部由机械内燃机提供液压驱动力。R O C L8 为机载发动机提供动力同时驱动一台机载空压机，一台设备可解决两种问题，配备小型凿岩装置可钻凿光面、预裂、锚索孔等，也有足够的动力钻凿生产孔、大小型爆破孔。 水压潜孔钻车开始研发应用并取得了良好的效果J。瑞典卢基公司为了解决钻孔深度加大后，保证钻孔精度，其下属G —D rill 开发公司研制了W as —sara 水力潜孔冲击器，于1990 年在卢基公司马尔姆贝里耶矿试验，装于 A M V 钻车上，至1992 年4 月中旬已钻进了10 万m ，试验成功后，该公司与 A tlas—Copco 公司合作，研制了配W assara 水力潜孔冲击器的Sim baW 469 型遥控钻车，在基律纳铁矿试验取得了很好效果，并于1998 年在该矿推广，且从采矿凿岩扩展到平巷掘进钻凿~254m m 的水平掏槽孔。加拿大的两个矿山也在试验用Sim ba W 469 型水力潜孔冲击钻车凿岩，在地面钻孔也有应用。另外，W assara 水力潜孔冲击器所用高压水，80％可循环使用。A tlas Copco 公司从20 世纪50 年代生产较简单的RO C403A 、RO CA 04A BV B25—10 型潜孔钻车，到6O 一70 年代发展生产R OC 304 、306 ，R O C604 、606 潜孔钻车，直到最近几年才推出的R O C403A ，404A 、405A 气功潜孔钻车及R O C430H 系列、R OC936H C系列柴油一液压履带式潜孔钻车。在几十年的广泛实践和技术上的不断创新中，该公司的潜孔钻车已在高效、可靠、安全以及降低使用成本等方面取得了不少新成果。该公司最新生产的潜孔钻车有R OC400A 系列、R OC430H系列、R OC936H C 系列以R otam eel30C 型潜孔或回转钻进履带式钻车等。 现在国外生产的地下自行式大直径潜孔钻机的厂家和型号有：美国英格索兰公司CM M 一1 型和CM M 一2 型、TRW米申公司6200一U 型、加德涅一丹佛公司ITH 型、乔依公司A M C —ID E 型、瑞典阿特拉斯·科普柯公司

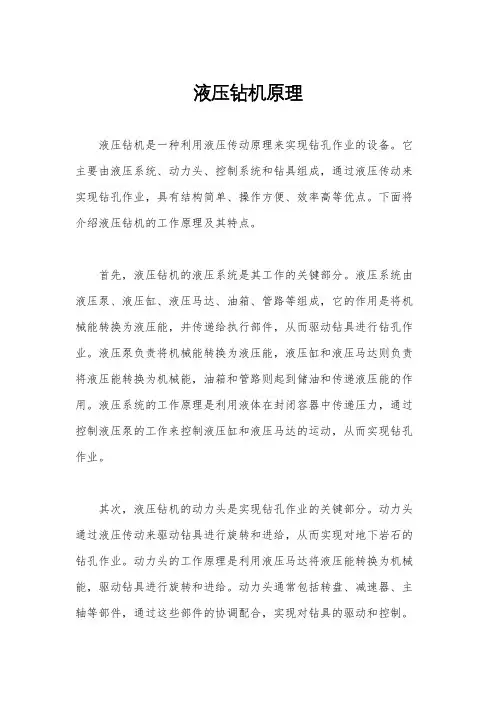

全液压坑道钻机 1.用途及使用范围全液压钻机主要用于煤矿井下钻进瓦斯抽、排放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其他工程孔。适用于岩石坚固系数f≤10的各种煤、岩层。要求巷道及钻场断面大于6.5㎡,高度≥ 2.5m，宽度≥2.8m。 2.主要结构和工作原理 2.1钻机整体结构由泵站、操作台、动力头、机架、立柱、钻具等7部分组成。 2.2 泵站 泵站主要由电动机、双联齿轮泵、油箱、粗过滤器、精过滤器、冷却器、溢流阀、空气滤清器及底座等组成。泵站是钻机的动力源，将电能转化为液压能（压力油），电动机通过弹性柱销联轴器带动油泵工作，油泵从油箱吸油并输出压力油。油箱内装上稠40＃液压油150升，为避免在井下加油时脏物进入油箱，须通过空气滤清器加油。 2.3 操纵台主要由台架、多路换向阀组、节流阀、压力表、胶管、快换接头等部分组成。操纵台是将泵站提供的压力油通过多路换向阀组分配到各液压执行元件，实现钻机的各种功能。多路换向阀组由五片阀组成，分别控制动力头的正、反转、进给油的正常量才进退和快速进退、液压卡盘和夹持器的夹紧或松开及钻机倾角调定等动作。钻机工作时，可通过调节节流阀（微调）的手柄，改变进给油缸的流量，而改变钻机给进速度。 2.4动力头主要由液压马达、变速箱、卡盘等组成。动力头是将液压能转换成机械能的机构。压力油驱动液压马达、经变速箱变速后带动中空主轴、卡盘、水辫（图6）和钻具旋转，输出转速和扭矩。变速箱为两速一级齿轮传动机构，采用齿轮离合器变速。变速箱前端面设有调速手轮，旋转调速手轮实现高速、空位、低速三个档位。卡盘采用碟簧夹紧，油缸打开。卡盘可直接夹紧钻杆或前置水辫。 2.5 夹持器主要由活塞、壳体、卡瓦等组成，是给钻杆提供导向和上、下钻杆时用，安装在机架的前端。 2.6 机架主要由底座、上机架、拖板组件、支撑柱、升降油缸、旋转轴组件、拉杆等组成。伯于安装动力头。在推进油缸的作用下，带动拖板及动力头沿着上机架的导轨做往复运动；调整机架的安装位置，适应钻孔的水平角，上机架可沿支撑柱上、下运动，适应钻孔的开孔高度；升降油缸用来调整上机架的位置，适应钻孔的倾角；拉杆是将上机架与底座连接成一体。 2.7 立柱由千斤顶组件、内外管、丝杆等组成，用于锚固钻机。调整内外管、丝杆适应钻场巷道的高度，内注式单体液压支柱提供锚固力。由于采用内注式液压支柱，提高了立柱的锚固力，增加了钻机的稳定性。 2.8钻具包括钻杆、钻头和前置水辫或后置水辫。
露天采矿潜孔钻机设备选型 已知条件： （1）南露天矿2012年全年生产1850万吨原煤，煤的密度1.38，f ≧6。 （2）年剥离废岩7100万吨m3，岩的综合硬度f=6—10 （3）全年爆破煤的孔径：150mm，岩石孔径：250mm， （4）正常作业天数300天，以三班循环作业。 要求： （1）分别计算两种孔径的台班效率m/台·班 （2）计算所需钻机数量（四舍五入） （3）通过查资料列出两种钻机的技术规格和工作参数（列表） 参考项目： （1）岩石的类型 （2）全年穿爆量 （3）穿爆参数 （4）参考同类型矿山的经验 （5）查找厂家提供的设备技术规格及工作参数 （6）要求维护方便 钻具的结构选择 钻头的选择 选择的依据： （1）硬岩的凿岩比功较大，钻头又是直接和岩石接触的部位，要求钻头体和柱齿具有较高的强度，因此，钻头的排粉槽不宜过多，一般选双翼型钻头。同时，钻头合金齿最好选球齿，且球齿的外露高度不宜过大。 （2）在软岩中钻进时，凿岩速度较快，相对排渣大，要求钻头有较强排渣能力，最好三翼型或者四翼型钻头，合金齿可选用弹齿或者楔齿。 （3）在节理比较发育的破碎带中钻进时最好选用导向性好的中间凹形或者中间突出型。 （4）在含黏土的岩层中钻进时，中间排渣孔易被堵死，所以最好选用侧排渣钻头。 （5）在韧性好的岩石中钻孔时，最好选用楔形齿钻头。 钻杆的选择 （1）增大孔径-传爆效率高 （2）环形截面积宽10-25mm,排渣效率高； 冲击器选型 冲击器的选择必须依据工作气压、钻孔尺寸和岩性特征等参数。 （1）依据工作气压等级合理选相应等级的冲击器。 （2）根据钻孔直径选相应型号冲击器。 （3）根据岩性选相应冲击器。建议软岩使用高频低能型冲击器，硬岩使用高能低频冲击器。
露天矿采矿潜孔钻机设备选型 前言 已知条件: 1、已知:南露天煤矿2012年全年生产1850万吨原煤 2、煤密度为: 1.38g／cm3,硬度f≥6 3、剥离废岩：7100万m2，硬度f=6～10 4、全年爆破，煤的孔径：150mm，岩石的孔径：250mm 5、正常作业天数300天，以三班循环作业 要求： 1、分别计算两种孔径的台班效率m/台.班 2、计算所需钻孔的数量（四舍五入） 3、列出两种钻机的技术规格和工作参数（列表） 参考项目： 1、岩石的类型 2、全年的爆破量 3、传爆参数 4、参考同类型的矿山的设备经验 5、厂家提供的设备技术规格及工作参数 6、要求维护方便 选型与计算 一、钻具结构的选择 (一)、钻头 原则: 合理的钻头能够获得较大的钻进速度和合理
1、坚硬岩石凿岩比功较大，每个柱齿和钻头都承受较大额度载荷。要求钻头体和柱齿具有较高的强度。 2、在可钻性比较好的软岩中钻进时，凿岩速度较快，相对排渣较大，这就要求钻头就有较高的排渣 能力，最好选用三翼型或四翼型。 3、在节理比较发育的破碎中钻进时，为减少偏斜，最好选择导向型较好的中间凹陷型或凸出型钻头。 4、在含粘土的岩石凿岩时，中间排渣孔出常常被堵死，最好选用侧排渣钻头。 5、在韧性比较好的岩石中钻孔时，最好选用契形齿钻头。 (二)、钻孔直径及流通截面的选取 1、增大孔径-----传爆效率高 2、环形截面积宽10～25mm，排渣效率高 3、钻杆的壁厚应保证一定的刚度和强度，厚壁一般在4—7mm。 (三)、冲击器的选取 1、根据工作压气的压力等级合理选择相应等级的冲击器。 2、根据钻孔直径选择相应型号的冲击器。 3、根据岩石坚固性选择相应冲击器，建议软岩使用高频低能型。 二、钻机的工作参数合理的匹配 1、转矩 1)要求：保证钻头每次冲击后进入新的工作面，不至于干磨钻头。 2)合理的与钻头工作参数有关。 2、扭矩 1)要求：能够使钻头克服孔低的摩擦与剪切阻力，孔壁的阻力防止卡钻。 2)扭矩与孔深、岩性、孔径、硬度和节理发育程度成正比。 3、轴压力 1)要求：保持钻头始终与新面强行接触，不产生磨损。
１、CM351中高风压露天潜孔钻机 CM351潜孔钻车以压缩空气作动力完成钻机全部动作用凿岩作业。主要适用于露天矿山开采，建筑基础开挖、水利、电站、交通等工程项目施工，钻凿岩石炮孔。露天潜孔凿岩钻车主要用于露天矿山开采，建筑基础开挖、水利、电站、建材、交通及国防建设等多种工程中的凿岩钻孔工作。还可钻凿锚固孔，地质压力测孔和排水孔等特殊用途的岩石孔。120钻车全部以压缩空气作动力，动力单一，使用风压为中高风压（1.0-2.4Mpa）。采用气动马达分别驱动钻车的行走，回转推进与提升。该系统钻 车关键部件采用国际、国内优质元件，有可靠的质量保证。
２、一体化履带式全液压露天潜孔钻机DXA-165 说明：DXA-165履带式全液压露天潜孔钻机是一种高效能全液压钻机，适应中软至中硬岩石硬度，适用于各种露天矿山、采石场等高梯段的边坡预裂及深爆破孔的穿爆工程。该钻机采用了先进的结构和功能高计，选用螺杆式空气压缩机，主要配套件选用国际著名品牌的优质产品，包括柴油机发动机，液压元器件，结合世界先进的传统制造工艺和完美的品质保证体系，使钻机具有高可靠性。 特点： １、钻凿孔径115mm至165mm，配用ＤＨＤ360、ＤＨＤ350系列潜孔冲击器，（可选配ＤＨＤ340Ａ冲击器和89毫米钻杆，钻孔直径120mm），适用于各种露天矿山，采石场的穿孔作业。 ２、钻机履带自行、标准工程履带底盘，坚固耐久，四支分别控制的液压支腿油缸使钻机保高的钻孔精度。 ３、机载柴油发动机驱动空压机和液压油泵，克服了传统产品拖带电缆和风管，导致转声移位费时费工的弊端，更重要的是消除空气压力的管路损失，导致燃料效率和穿孔速度的提高。 ４、全液压操作提高了设备运行可靠性和减轻劳动强度。 ５、低速大扭矩双液压马达驱动回转头，扭矩3280牛顿米，使得高风压潜孔钻进实现回转无级调速。 ６、机械接卸钻杆，储杆器可储4.2米钻杆5根，另外配有4.0米启动钻杆一根，最大钻孔深度可以达到30米，可以满足矿山的普遍需要。 ７、可配用干式除尘器。 ８、司机室内置操纵台操作简单，配置冷暖双气空调，满足您不同环境下的使用需求。技术参数： 钻孔直径（mm）：115-165（标准配置）、120（可选） 钻孔深度（m）：30m 钻孔角度：垂直位置0-30度 回转速度（rpm）：0-100 回转扭矩（NM）：3280 回转头功率（KW）：37 一次推进行程（m）：5.5 推进力（kgf）：4162 提升力（kgf）：6818 最大行走速度（km/h）：1.4 爬坡能力（度）：26 离地间隙（mm）：300 储杆器容量（根）：5 钻杆直径（mm）：启动钻杆114*4000，储杆器5根114*4200 钻机调平油缸数量：4 空压机：寿力21m3/min13.8kg.f/cm2 发动机：康明斯261ＫW 2100rpm(额定转速)
ZDY650型全液压坑道钻机 单日期：xx年01月12日需方：供方：邢台润联机械设备有限公司负责人：负责人：荣磊电话：电话：0319-传真：传真：Email：Email：库号设备名称型号数量（台）单价（元）含税价（元）RLZDY650型全液压坑道钻机166000备注本数据表仅供参考，如有更改恕不通知。我司保留本参数单的权利，未经授权不得转载。 一、交货期：收到需方货款后3个工作日交货。 二、交货地点：需方物流公司。 三、运输及费用承担：汽运，运费由需方承担。邢台润联机械设备有限公司ZDY650型全液压坑道钻机 ZDY-650液压坑道钻机用途及使用范围： 主要用于煤矿井下钻进瓦斯抽放（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探及其其它工程孔。适用于岩层坚固系数≤8的各种煤层、岩层。要求巷道或钻场端面>6、5平方米，高度>2、5米，宽度>2、8米。 主要结构：泵站、动力头、机架、立柱框架、钻具、操纵台。 主要特点：采用液压传动结构，性能稳定，钻进力大，速度快，操作简单。泵站、操纵台和主机分离，远离钻孔操纵台钻机，防止喷孔伤人，安全系数高。各部件采用快速装卸结构设
计，可实现快速解体和组装，减少辅助作业时间。主要技术参数序号项目单位 ZDY－650型 ZDY－750型 ZDY－1250型1 钻进深度 m1501502002开孔直径 M 87、1153终孔直径mm Ф65,Ф75 Ф65,Ф75 Ф65,Ф754 钻杆规格mm Ф 42、Ф50 Ф 42、Ф50 Ф505 钻孔倾角 0~90 0~90 0~906输出扭矩 N、m65075012507 推力 kN50 50、1508 起拔力 kN30 39、9309 锚固力 kN80280280210 推进行程 mm85085085011 电动机功率 kW15 18、52212 主机外形尺寸 mm2264580450226458045023001000130013 整机重量 Kg9579991400
课题：潜孔钻机履带式底盘设计学校：中南大学 成员： XXX 班级：机械XXXX班 指导老师： XXX 完成日期： 2016年6月23日
目录
第一章概述
一、矿山机械底盘的功用 在矿山机械中，自行式矿山机械占很大比重。自行式矿山机械主要由原动机、工作机构和底盘等部分(有的还包括转载机构)组成。原动机为该机械提供动力，工作机构进行生产作业，而底盘作为整机的支撑，并使该机械按所需的速度和牵引力，以及需要的方向行驶。 对于在行驶中进行作业的矿山机械，如矿山装载机、平巷掘进机、矿用载重汽车和推土机等，其底盘(称牵引型底盘)的性能对整机的性能起决定性的影响。对于在行驶中不进行作业的矿山机械，如凿岩台车、牙轮钻机、旋转钻机和挖掘机等，其底盘(称承载型底盘)的性能也直接影响整机的性能。 矿山机械底盘由传动系、行走系、转向系、制动系和回转支承装置等五部分组成： 1．传动系统是原动机动力与驱动轮负载之间的动力传递装置。其功用是将原动机输出的功率传递给驱动轮，并满足使用上对底盘性能的要求。 2．行走系统的功用是把整机支撑在地面上，传递和承受路面作用于车轮或履带的各种力和力矩，并吸收振动和缓和冲击以保证底盘的正常行驶。履带式底盘行走系统由车架、悬架、履带架、驱动轮、导向轮、
支重轮、托轮和履带等组成。 3.转向系统是保证整机在行驶时按需要的方向行驶。履带式底盘转向系统由转向离合器和制动器及其操纵机构组成。 4.制动系用来使自行式矿山机械迅速降低行驶速度甚至停车，并保证机械能在坡道上停车。在履带式底盘中通常没有专门的制动装置，而利用转向制动器进行制动。 5.回转支承装置的功用是使工作机构在任何方位作业，并使铲掘的物料提起及绕整机做圆弧运动，以达到运输物料的目的。 二、矿山机械底盘的类型 根据行走机构的类型不同，一般把它分为轮胎式、履带式、轨轮式和步行式4种。 根据传动机构的类型，一般又把其底盘分为机械传动式、液力机械传动式、液压传动式和电力传动式4种。 对轮胎式底盘按转向方式的类型，可把其底盘分为偏转车轮式和铰接式两种。对履带式底盘，按履带的数目可分为双履带式、三履带式和多履带式底盘等。 根据不同矿山作业条件和要求，合理地选用矿山
SKZ-120A型/ SKZ120B型深孔钻机： 主要适用于矿井内钻凿深度为（A型120米；B型150米）以内的各种水平向上角度的放顶注水孔、抽放瓦斯孔、探水孔、探井孔、天井孔、通风孔及其它各种工程钻孔。（钻凿向下孔时：低风压，30米以内。中风压，60米以内 SKZ-120A型主要性能参数 适应岩种：f=8～16 钻孔直径：68mm-120mm 钻孔深度：低风压，向上120m，向下40m 中风压，向上140m，向下60m 钻具一次推进：1000mm SKZ-120B型主要参数 适用岩种：f=8~16 钻孔直径：68mm—120mm 钻孔深度：向上150m；低风压向下30m，中风压向下60m 一次推进：1000m KQG100高风压潜孔钻机 具有凿岩速度快（是同类低风压潜孔钻机的1倍以上），钻孔精度高的特点。广泛应用于冶金建材、有色化工、非金属、水电、煤炭、铁路交通等部门的矿山开采及土石方开挖、工程钻凿爆破孔及边坡预裂孔、锚杆锚索孔更有独到之处，可钻凿靠帮孔及水平贴地孔。本机带有液压调平结构、钻孔指示器，以保证钻孔精度。该钻机还适应于汽车运输的山坡露天矿境界内采用无段沟开拓工艺钻凿爆破孔的需要。 技术参数： 钻孔直径（mm）105-130
钻孔深度（m）下向30 水平40 钻孔方向及角度 横向内外倾角与地面成30-90度 纵向外倾角与地面成0-90度 水平孔高度范围距地面最高3m 水平孔最底范围距地面高度350mm 爬坡能力(度)20 走行速度(km/h) 3 行走时外形尺寸（mm）6590X3125X12900 除尘方式干式（另配） 外形尺寸(长＊宽＊高)(mm) 7050X2580X2810 重量(kg)9000 接地比压（Mpa）0.05 钻杆长度（mm）2000?/SPAN>0 钻杆直径（mm）76 KLG120型钻机 KLG120型钻机我公司自行研制开发的一种可以单独行走的履带式露天高风压潜孔钻机。它是由一台18.75 Kw柴油机驱动,通过油泵—油马达系统驱动行走，从而增强了设备的机动性.降低了能耗和设备整体的配套成本。他可选配低风压冲击器或中高风压冲击器，是一种新型高效的凿岩设备。 型号：KLG120 型 技术规格： 钻孔直径105—130mm
潜孔钻机 第一节概述 一、潜孔钻机的应用 在钻孔机械应用中，气腿式凿岩机只能钻凿小孔径、中浅炮孔；重型导轨式凿岩机经接杆也能钻凿较深的炮孔，但能量消耗大，钻进速度慢。而潜孔钻机的特点是活塞打击钎杆时的能量损失不随钻孔的延伸而加大，因此，它适合于钻凿大孔径、深度大的炮孔。 潜孔钻机是利用潜入孔底的冲击器与钻头对岩石进行冲击破碎，因此，称为潜孔钻机。广泛用于金属矿山、水电、交通、建材、港湾和国防工程中。 潜孔钻机：用钻杆带动风动冲击器和钻头一起旋转，利用风动冲击器的活塞冲击钻头破碎矿岩，通常用在中小型矿山中钻直径80～250毫米的炮孔。潜孔钻机可以在中硬以上（f ≥8）的岩石中钻孔。钻机价格比较便宜，特别适用于中小型露天矿。 潜孔凿岩的实质，是在凿岩过程中使冲击器潜入孔内，以减小由于钎杆传递冲击功所造成的能量损失，从而减小孔深对凿岩效率的影响。潜孔凿岩的凿岩设备是潜孔钻机，我国地下矿山常用的有YQ-80、YQ-100及QZ-165等型号，在坚固性系数f=8~14的矿岩中钻凿孔径为80～165毫米的深孔，能获得较高的凿岩速度 一体化液压潜孔钻机广泛应用于冶金、矿山、建材、铁路、水电建设、国防施工及土石方等露天工程的爆破孔钻凿及水下钻孔爆破炸礁工程中。履带行走，钻具回转推进，钻架顶升补偿，钻机调平都采用液压驱动。采用螺杆式空气压缩机输出的压缩空气为动力冲击凿岩和冲洗炮孔，使用气压范围为1.05～1.4MPa，配用干式层流除尘器。钻具采用英格索兰高气压潜孔冲击器，钻凿孔径90~180毫米，深度为30米垂直或倾斜炮孔。一体化液压潜孔钻机是目前国内最先进的一体化液压潜孔钻机，具有高效的高气压潜孔钻进系统，便于高精度、高效率的爆破孔钻凿。国际化的采购、计算机优化设计以及功率匹配与负载适应系统的开发与应用，实现了动力系统从动力—泵—负载全局功率匹配，有效降低了整机能耗，确保了整机最佳性能与高可靠性。 二、潜孔钻机的分类 1、根据使用地点不同，分为井下潜孔钻机和露天潜孔钻机两大类。如：井下潜孔钻机有K7—80、KQJ—100型，露天潜孔钻机有KQ—100、KQ—150、KQ—200、KQ—250型，如图所示。 2、根据孔径不同，分为轻型潜孔钻机（孔径为80~100mm，机重为数百公斤到2~3吨）、中型潜孔钻机（孔径为150mm，机重为10~15吨）、重型潜孔钻机（孔径为200mm，机重为25~35吨），特重型潜孔钻机（孔径为250mm，机重为40~45吨）。 三、潜孔钻机的工作原理 潜孔钻机的工作原理与其它凿岩机一样，都有冲击、转动、排碴和推进等凿岩成孔过程，同属于冲击转动式钻孔。不同之处在于：潜孔钻机的冲击器装在钻杆的前端，潜入孔底，随钻孔的延伸而不断推进。潜孔凿岩原理简图如图所示。 四、潜孔钻机的特点 与其它凿岩机相比，它具有如下特点： ①冲击能量损失不随钎杆的加长而增加，可凿钻大孔直径的深孔； ②工作面噪音大大降低； ③钻进速度快，机械化程度高，辅助作业时间少，提高了钻机的作业率； ④机动灵活； ⑤钻孔质量高； ⑥能钻凿中硬或中硬以上（f≥8）的岩石。
ZDY-1250，ZDY-2300型煤矿用液压坑道钻机 产品使用说明书 安全警示： ◆用户应加强对操作人员的安全培训，提高操作人员的安全意识； ◆操作人员必须经过培训才可使用本钻机； ◆操作人员使用钻机前必须详细阅读本使用说明书； ◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤； ◆钻机工作时，钻机锚固必须牢固，防止倒下伤人； ◆严格按照说明书要求调定钻机工作压力； ◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机 运转； ◆调定转速时，应停止旋转和推进； ◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时， 夹持器夹住钻杆后才可反转。当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转； ◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人； ◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作； ◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全； ◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋； ◆钻机配置的电动机应使用YBK2型防爆电机； ◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换， 再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人； ◆停机不用时应切断电源。
ZDY-1250，ZDY-2300煤矿用液压坑道钻机 1 用途 1.1用途及使用范围 ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤10的各种煤层、岩层。要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。 1.2使用环境条件 钻机在下列条件下能够正常工作： a)环境大气压：86kPa ～106kPa。 b)环境空气温度不超过35°C。 c)环境空气相对湿度不超过95%±3%（±25°C时）。 d)环境空气中含有甲烷或爆炸性煤尘。 e)电动机的结构及安装形式为IMB3、IMB5。 2 型号与基本参数 2.1型号 Z 主轴最大额定转矩N·m 液压传动 动力头式 钻机 2.2基本参数 ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表1 表1基本参数
