第一单元焊接电弧对弧焊电源的要求
一、填空题
1．电弧是一种的现象。
2．的过程叫气体电离。
3．气体粒子受热的作用而产生的电离称为，温度越高，电离作用越。
4．电离的方程式有、和等。5．中性粒子在光辐射的作用下产生的电离称为。6．阴极的金属表面连续地向外发射出电子的现象，称为。7．电弧的产生和维持的必要条件是。
8．根据吸收能量的不同，阴极电子发射可分为、和等三种形式。
二、判断题
1．电弧在含有K、Na等元素的气氛中不容易引弧，在含有Ar、He 等元素的气氛中容易引弧。（）2．气体电离的必要条件是有点场或热能的作用。（）3．若两电极间的电压越高，电场的作用越大，则电离作用越弱（）4．高频高压引弧法由于采用较高的电压，所以比较危险。（）5．接触短路引弧法可以用较低的空载电压产生焊接电流。（）三、选择题
1．在下列电极材料中，电子逸出功最小的两个元素是。A．K、Na B. Na、W C. K、Cu D. C、Cu
2．原子产生电离需要的能量，称为该元素的电离势，电离势很低的元素有。
A．Ar、He B. K、Na C. H2、O2 D. Li、W
3．焊接电弧的产生是在焊条或焊丝拉离焊件表面时，由于而产生大量电子，在电极间电场的作用下，使气体发生电离而开始放电。A．热发射 B. 强电场发射
C．热发射和强电场发射 D. 热发射和质电撞击发射
四、简答
1．什么是气体电离
2．什么是焊接电弧？焊接电弧是怎样产生的？、
3．电弧的实质是什么？它与一般的燃烧现象有何异同点？
4．负离子形成的条件是什么？它为什么不能担负导电任务？
5．维持电弧放电需满足什么条件？怎样满足？
6．热电离与碰撞电离有本质上的不同吗?为什么？
7．热发射与自发射各有什么特点。分别在什么样的条件下起主要作用？
一．填空题
1.沿弧柱长度方向，每厘米的电压降称为。
2.阴极有和。
3.阳极压降除与电流大小有关外，还与有关。
4.焊接电弧静特征的段，电弧燃烧时不易稳定，故很少使用。
5.焊接电弧静特征的段，用于焊丝大电流密度的气体保护电弧焊、埋弧焊、等离子弧焊和水下焊接。
二.判断题
1.电弧阳极区的作用是接受阴极发射并通过弧柱到达阳极的电子，产生通过弧柱到达阴极的正离子流。（）
2.电弧弧柱电压与弧长成正比。（）
3.电弧阳极对电弧稳定的作用比阴极小. ( )
4.用热阴极材料C、W做阴极时，在电流通过零点灭弧的短时间内，由于温度高，热惯性又较大，电子发射能力仍很强，所以再引弧很容易. ( )
5.阴极电压降和阳极电压降在一定的电极材料和气体介质条件下、基本上是固定的数值。（）
6.电弧电压仅仅取决于电弧的长度，当电弧被拉长时，电弧电压即升高。（）
7.可以近似地认为弧柱长度即为电弧长度。（）
8.冷阴极的电子发射以热发射为主。（）
9.所有焊接方法的电弧静特性曲线，起形状都是一样的。（）
10.弧长变化时，焊接电流和焊接电压都要发生变化。（）
11.一种焊接方法只有一条电弧静特性曲线。（）
12.一种很焊接方法具有无数条电弧静特征曲线。（）
13.在焊机上调节电流实际上就是调节电弧静特性曲线。（）
14.动特性是焊接电弧本身所具有的一种电特性。（）
三.选择题
1.焊接过程中弧长缩短时，电弧电压将。
A.升高
B.降低
C.不变
D.为零
2.区对焊条与母材的加热和熔化起主要作用。
A.阴极
B.弧柱
C.阳极
D.阴极和阳极
3.电弧直流反接时，加热工件的热量主要是。
A.电弧热
B.阳极斑点热
C.阴极斑点热
D.化学反应热
4.电弧区域温度分布是不均匀的，区的热度最高。
A.阳极
B.阴极
C.弧柱
D.阴极斑点
5.电弧静特性曲线呈。
A.L形
B.上升形
C.U形
D.陡降形
四.简答
1.何谓焊接电弧的静特性？
2.焊接电弧电压由哪几部分组成？与焊接电弧长度的关系如何？
3.什么叫正极？负极？短路？
4.直流电源的焊接电弧有几个区域？
5.直流焊接电源的焊接电弧有几个区域？
6.试述电弧静特性的意义？并分析U形曲线上升段形成的原因。
7.影响电弧静特性的因素主要是有哪些？简述影响理由。
8.结合波形图分析电弧动特性的形成过程。
综合训练
一、填空题
1．焊机的动特性越好，在焊接过程中电弧的引燃和燃烧。2．需要调节弧焊电源焊接参数时，就必须改变曲线位置。3．焊接过程中，弧焊电源电压、电流变化的特性称为弧焊电源的。
二、判断题
1．空载电压是焊接机本身所具有的一个特性，所以和焊接电弧的稳定燃烧没有关系
2．焊机空载时，由于输出端没有电流，所以不消耗电能
3．电源外特性曲线和电弧静特性曲线的两个交点时电弧稳定燃烧的工作点
4．一台焊机只有一条外特性曲线
5．一台焊机具有无数条外特性曲线
三、选择题
1．对于埋弧焊，应在用具有外特性曲线的电源。
A．陡降B缓降C水平D上升
2．弧焊电源输出电压与输出电流之间的关系成为。
A电弧静特性B电源外特性C电源动特性D电源调节特性3．输出电压随输出电流的增大而下降的外特性是
A上升外特性B水平外特性C下降外特性D缓升外特性四、简答
1．弧焊电源的基本要求是什么？
2．CO2气体保护焊为什么要采用平硬和缓降特性的焊接电源？3．为什么提高焊接电源的空载电压就能提高焊接电弧燃烧的稳定性4．试从‘电源-电弧’系统状态变化过程分析其稳定性的充分必要条件。
5．为什么焊条电弧焊电源需要陡降的外特性？是否越陡越好？说明其理由
6．埋弧焊电源需要什么样的调解特性？为什么？、
7．什么是电弧自身调解？在溶化级气体保护焊的电弧自动调节系统中应配置什么样的电源？为什么？
8．什么是电弧电压反馈自动调节系统？在埋弧焊的电压反馈自动调节系统中应该配置什么样的电源？为什么？
9．弧焊电源的动特性对焊接过程有何影响？
第二单元弧焊变压器
1．BX2-1000是式弧焊变压器，额定焊接电流为A
2．分体式弧焊变压器分别由一台独立式的和一台独立的组成
3．分体式弧焊变压器串联电抗器通过改变的大小，调节焊接电流
4．同体式弧焊变压器由一台具有的降压器及一个组成。
二、判断题
变压器工作时，电压较高的绕组通过的电流较小，而电压较低的饶组通过的电流较大
2．弧焊变压器的空载电压都比之流弧焊机高。
3．弧焊变压器全部都是降压变压器。
三、选择题
1．常用的同体式弧焊变压器的型号是
A.BX-500 BBX1-400 CBX3-500 DBX6-200
2.变压器都是利用工作的
A楞次定律B电磁感应原理C电流磁效应原理D欧姆定律3.同体式弧焊变压器通过调节来调节焊接电流
A电抗器铁芯间隙B初、次级线圈间隙C空载电压D短路电流4.弧焊变压器获得外特性的方法是
A焊接回路中串一可调电感B焊接回路中并一可调电感
C焊接回路中串一可调电阻D焊接回路中并一可调电阻
5.同体式弧焊变压器的电抗铁心中所留间隙δ用以调节。
A空载电压B弧焊电压C短路电流D焊接电流
四、简答
1.试述弧焊变压器的工作原理。
2.试述弧焊变压器的分类。
3.交流电康器有何作用？它的电抗值主要与那些结构有关？
4.分体式弧焊变压器室如何调节焊接参数的？
5.多站是弧焊变压器有何特点？
6.同体式变压器大修后发热是什么原因？
7.同体式弧焊变压器与分体式弧焊变压器相比有何特点
8.串联电抗式弧焊变压器的一次绕组和二次绕组采用同轴缠绕，即一次绕组在内，二次绕组在外，为什么？
一、填空题
1.BX1—250是式弧焊变压器。
2.BX3—500是式弧焊变压器，额定焊接电流为A。
3.BX2—1000是式弧焊变压器，额定焊接电流为A。
二、选择题
1.常用动圈式交流弧焊变压器的型号是。
A.BX—500
B.BX1—400
C.BX3—500
D.BX6—200
2.常用抽头式交流弧焊变压器的型号是。
A.BX—500
B.BX1—400
C.BX3—500
D.BX6—200
3.常用动铁心式交流弧焊变压器的型号是。
A.BX—500
B.BX1—400
C.BX3—500
D.BX6—200
4.交流弧焊变压器焊接电源的细调节是通过弧焊变压器侧面的旋转手柄来改变动铁心的位置实现的。当手柄逆时针旋转时活动铁心想外移动，则。
A.漏磁减小，焊接电流增加
B.漏磁减小，焊接电流减小
C.漏磁增加，焊接电流增加
D.漏磁增加，焊接电流减少
5.动铁心弧焊变压器活动铁心的作用是。
A.避免形成磁分路，造成更大的漏磁
B.形成磁分路，减少漏磁
C.形成磁分路，造成更大漏磁
D.减少漏磁，以获得下降外特性
6.动圈式弧焊变压器通过调节动圈式弧焊变压器通过调节来获得焊接电源。
A.电抗器铁心间隔
B.初、次级线圈间隔
C.空载电压
D.短路电流
7.动圈式弧焊变压器室依靠来获得下降外特性的。
A.漏磁
B.串联电抗器
C.串联镇定变阻器
D.活动铁心
三、简答
1.如何调节动圈式弧焊变压器的焊接参数？
2.当使用小电流焊接时，为什么动圈式弧焊变压器产生的振动要比串
联电抗器式弧焊变压器小的多？
3.矩形铁心式弧焊变压器与梯形铁心式弧焊变压器的焊接参数调节相比有何不妥？
4.为什么增强漏磁式弧焊变压器的外特性比正常漏磁式弧焊变压器的外特性陡减？
5.如何调节抽头式弧焊变压器的焊接参数？
6.在已学过的弧焊变压器中，那些适宜做成（1）小容量；（2）中等容量；（3）大容量的弧焊电源，为什么？那些适合做埋弧焊的电源？哪些适宜做钨极氩弧焊的电源？
7.动圈式弧焊变压器组成的组成及工作原理是什么？
8.简述抽头式弧焊变压器的组成及工作原理。
第三单元硅弧焊整流器
一、回答下列问题：
1．硅弧焊整流器由哪几部分组成？各部分作用如何？
2．硅弧焊整流器是如何分类的？分哪些类型？
二、填空题：
1．无反馈磁饱和电抗器式硅弧焊整流器具有的外特性。2．无反馈磁饱和电抗器的电流放大倍数K1由与之比所决定。为得到放大作用，取》。
3.为了提高磁饱和电抗器的电流放大倍数和获得所需的外特性，可以采用的磁饱和电抗器。
4.全部内反馈磁饱和电抗式硅弧焊整流器具有的外特性，工作部分为的。
5.在全部内反馈磁饱和电抗器式硅弧焊整流器中，设置偏移绕组具有
和的作用。
6.无反馈式在交流绕组内流过的电流是的交流电流；全部内反馈式在交流电组内流过的电流式电流；部分内反馈式在交流绕组内流过的电流是的交流电。
三、简答题：
1．磁饱和电抗器有何作用？为什么说单铁心磁饱和电抗器不实用？试述双铁心式磁饱和电抗器的结构及工作原理。
2.无反馈磁饱和电抗器式硅弧焊整流器的结构特点如何？分析其外
特性形成机理。
3.无反馈磁饱和电抗器式硅弧焊整流器的调节特性是什么？当控制电流Ik=0时，为什么负载电流Ih=I0≠0？
4.简述ZXG7—300型硅弧焊整流器的结构组成及工作原理。
5.全部内反馈磁饱和电抗器式硅弧焊整流器结构特点如何？分析其外特性形成机理。
6．全部内反馈磁饱和电抗器式硅弧焊整流器的调节特性是什么？其形成原因是什么？有何缺点？
7.全部内反馈磁饱和电抗器式硅弧焊整流器中设置偏移绕组有何作用？试画出负偏移接线及其调节特性。
8.部分内反馈磁饱和电抗器式硅弧焊整流器结构特点如何？分析其外特性形成机理。
9. 部分内反馈磁饱和电抗器式硅弧焊整流器中内桥形式有几种？各有何特点？
10. 部分内反馈磁饱和电抗器式硅弧焊整流器的调节特性是什么？画出其调节特性曲线。
11. 磁饱和电抗器式硅弧焊整流器的动特性存在哪些问题？为什么？
12.改善磁饱和电抗器式硅弧焊整流器的动特性的措施有哪些？各项措施的机理是什么？
第四单元晶闸管式弧焊整流器
第一题、简答
1.晶闸管弧焊整流器由那几部分组成？
2.晶闸管式弧焊整流器有什么特点？其应用如何？
3.晶闸管式弧焊整流器的主电路主要有哪几种？
4.带平衡电抗器的双反星形可控整流电路特点如何？
5.在电阻电感性负载条件下，带平衡电抗器的双反星形可控整流
电路负载电压平均值与控制角α的关系如何？用于电弧焊中，
要求触发脉冲移相范围为多少？为什么？（作图分析）
6.对触发电路有何要求？
7.分析二套触发电路工作原理。
第二题、填空题：
1.晶闸管触发的电路一般有触发电路、触发电路、
触发电路和触发电路等。
第三题、判断题：
1.晶闸管式弧焊整流器的触发电路，触发脉冲上升的前沿要陡，一般要求在10μs以内。（）
2对于晶闸管式弧焊整流器，如采用三相半控桥式整流电路，只需要一个触发电路。（）
第四题、
1.晶闸管式弧焊整流器的触发电路，触发脉冲电压幅值一般为
V．
A．4~10 B.8~12 C.8~16 D.16~18
2.晶闸管式弧焊整流器，如采用三相全控桥式整流电路，则需要
个触发电路。
A．1 B.2 C.3 D.6
3.晶闸管式弧焊整流器的正弦波移相触发电路，理论上移相范围可达180°，实际应用时却为°左右。
A．130 B140 C.150 D.160
第五单元脉冲弧焊电源
一、简答
1.脉冲弧焊电源与普通直流弧焊电源相比有哪些特点
2.脉冲弧焊电源常采用哪些方法获得脉冲电流？
3.单相整流式脉冲弧焊电源的主要特点是什么？常见种类有哪些？
4.磁饱和电抗器式脉冲弧焊电源是怎样获得脉冲电流的？该脉冲弧
焊电源具有什么特点？
5.试分析脉冲励磁式脉冲弧焊电源的工作原理？
6.晶闸管式脉冲弧焊电源有什么特点？常见种类有哪些？
7.晶闸管脉冲弧焊电源的主要电路由哪几部分组成，各部分的主要
作用是什么？
8.单电源式和双电源式晶闸管脉冲弧焊电源各有什么特点？
9.晶闸管在脉冲弧焊电源主电路中主要起什么作用？起类似作用的
原件还有哪些？
一、填空题
1.晶体管式弧焊整流器按工作原理可分为和控制两大类。
2.模拟式晶体管弧焊整流器有两条反馈路线。即负反馈和负反馈线路。
3.当晶体管关闭时，不致因电路中的电流突然变零而产生高压电损坏晶体管，所以开关式弧焊整流器主电路中，还必须加。
二、判断题
1.模拟式晶体管弧焊整流器，焊机制造完成后，电流采样比例系数是固定不变的，所以输出电流只取决于给定值（）
2.模拟式晶体管弧焊整流器，只要接通电弧电压付反馈线路，就可以获得恒压外特性。（）
3.开关式晶体管脉冲弧焊电源的输出电流大小事靠改变开关脉冲的占空比，即改变三项管饱和导通的时间在整个周期中占的比例来实现的。（）
4.在输出回路中加电容器，可使开关式晶体管脉冲弧焊电源输出的电流平稳（）
三、选择题
1.模拟式晶体管弧焊整流器用作焊条电弧焊电源时，则需要工作。
A电流负反馈线路B电压负反馈线路
C电流负反馈和电压负反馈两条线路同时D调压线路
2.NBC---160焊机是焊机。
ATIG焊BMIG焊CCO2气体保护焊D埋弧焊
四、简答题
1.晶体管式脉冲弧焊电源有何特点？
2.模拟式和开关式晶体管脉冲弧焊电源的主要区别是什么？
3.晶体管脉冲弧焊电源的外特性是怎样控制的？
4.模拟式脉冲弧焊电源是怎样获得脉冲电流的？
5.开关式晶体管脉冲弧焊电源的输出电流来源就是脉冲形式，为什么还要进行低频脉冲调制？
第六单元弧焊逆变器
判断
1.逆变试弧焊电源脉冲宽度的调制方式，是指开关周期恒定，通过改变导通脉冲宽度来改变占空比的方式。（）
2.逆变试弧焊电源脉冲宽度的调制方式，由于晶体管导通宽度有最大值，所以输出电压可以在较大的范围内调节。（）
3.逆变试弧焊电源脉冲宽度的调制方式，输出端必须要有一定数量的无效负载。（）
4.逆变试弧焊电源的混合调制方式，是指导通脉冲宽度和开关工作频率均不固定，二者都能改变的方式，因而适用于要求较窄范围调节输出电压的场合。（）
简答：
1.试述弧焊逆变器的基本工作原理。
2.试述弧焊逆变器的特点及应用。
填空：
1.以为逆变主电路的大功率高压开关管，通过其来控制的弧焊逆变器，称为晶闸管式弧焊逆变器。
2.晶闸管式弧焊逆变器的主电路由，逆变电路和等组成。主电路的核心部分是逆变电路，他由，中频变压器T，，等组成，构成所谓“串联对称半桥式”逆变器。
3.晶闸管式弧焊逆变器的外特性形状，是通过负反馈与
电路的配合以改变频率f来控制的。
4.晶闸管式弧焊逆变器是采用的调节方法来调节焊接参数的，即通过改变晶闸管的来进行的。
简答：
1.晶闸管式弧焊逆变器的逆变主电路有哪几种形式？试分析串联不对称半桥式电路的基本工作原理。
2.简述晶闸管式弧焊逆变器的特点？
3.试分析逆变式矩形波交流弧焊电源是如何获得矩形波交流电流的？
填空：
1.晶体管属于型器件，逆变器工作频率可达kHz。
2.晶体管弧焊逆变器的控制电路包括晶体管组驱动器，，
反馈检测电路（M），，比较电路，，
等。
3.功率开关晶体管的基极驱动电路可分驱动和驱动两种方式。
https://www.doczj.com/doc/628867414.html,220AT是美国生产的一种型晶体管式弧焊逆变器；EUROTRANS-500是德国生产的较低水平型晶体管式弧焊逆变器；YM-350HF是日本生产的晶体管式弧焊逆变器，它用于半自动CO2/MAG焊及CO2电弧定位焊，配以可进行高速焊。判断：
职业技能鉴定国家题库 电焊工初级理论知识试卷 注 意 事 项 1、考试时间：60分钟。 2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。 3、请仔细阅读各种题目回答要求，在规定的位置填写您的答案。 4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。 一、单项选择(第1题～第60题。选择一个正确的答案，将相应的字母填入题内的括 号中。每题1分，满分60分。) 1. 焊接( )结构时，容易出现的缺陷是冷裂纹。 A 、低合金厚板 B 、低合金薄板 C 、低碳钢厚板 D 、低碳钢薄板 2. 下列钢中，属于低合金钢的是( )。 A 、Q235－ B B 、15CrMo C 、20 D 、20A 3. 下列钢中，属于专门用途的钢是( )。 A 、40 B 、16Mn C 、20g D 、20 4. 做为碳素工具钢、含碳量一般应为( )。 A 、大于0.7% B 、小于0.6% C 、小于0.7% D 、0.6－0.7% 5. 焊接时，产生和维持( )的必要条件是阴极电子发射和气体电离。 A 、燃烧火焰 B 、电弧燃烧 C 、化学反应热 D 、辉光放电 6. 高频高压( )一般用于钨极氩弧焊焊接方法中。 A 、收尾法 B 、焊接法 C 、引弧法 D 、接地法 7. 关于焊接电弧下列说法正确的是：( )。 A 、阳极区的长度大于阴极区的长度 B 、阳极区的长度大于弧柱区的长度 C 、阴极区的长度大于弧柱区的长度 D 、弧柱区的长度可以近似代表整个弧长 8. 一般手工电弧焊的焊接电弧中温度最高的是（ ）弧柱区。 A 、阴极区 B 、阳极区 C 、弧柱 D 、过热区 9、ZX7-315焊机是（ ）。 A 、交流电焊机 B 、弧焊发电机 C 、弧焊整流器 D 逆变式弧焊机 10. 手工电弧时，其弧焊电源的外特性曲线与电弧的静特性曲线共有( )交点。 A 、1 B 、2 C 、3 D 、4 11. 为了获得一定范围所需的焊接方法，就必须要求弧焊电源具有( )条可以均匀 改变的外特性曲线。 A 、1 B 、2 C 、4 D 、很多 12. 焊接电源适应焊接电弧变化的特性叫做焊接电源的( )。 A 、静特性 B 、动特性 C 、调节特性 D 、适应性 13. BX1－330型弧焊电源属于动铁漏磁式的( )。 A 、串联电抗器 B 、弧焊变压器 C 、并联电抗器 D 、弧焊电容器 14. BX3－300型弧焊电源，两线圈之间的距离增大，则焊接电流将( )。 A 、增大 B 、不变 C 、减小 D 、波动 15. 当选择焊接材料合适时，可进行空间平、立、横、仰及全位置焊接的方法是( )。 A 、电渣焊 B 、埋弧焊 C 、手弧焊 D 、铝热焊 16. 焊接时开坡口的目的主要是为了( )。 A 、保证焊透 B 、增加熔宽 C 、增大熔合比 D 、减少应力 17. 在没有直流弧焊电源的情况下，应选用的焊条是( )。 A 、Ｅ4303 B 、Ｅ4315 C 、Ｅ5015 D 、结507 18. 焊条直径及焊接位置相同时，碱性焊条比酸性焊条所用的焊接电流( )。 A 、大 B 、小 C 、相等 D 、无法判定 19. 焊接时，若从经济上考虑，选用下列电源中( )的是弧焊发电机。 A 、最合适 B 、最不合适 C 、最经济 D 、最不经济 20. 不能削弱焊缝有效工作截面的焊接缺陷是( )。 A 、咬边 B 、夹渣 C 、气孔 D 、焊缝余高超高 21. 降低碱性焊条的水分含量，主要是为了防止焊接过程中( )缺陷的产生。 A 、咬边 B 、夹渣 C 、气孔 D 、未熔合 22. 低合金结构钢及低碳钢的( )时可采用高锰高硅焊剂与低锰焊丝相配合。 A 、接触焊 B 、手弧焊 C 、CO 2焊 D 、埋弧自动焊 23. 24～30mm 厚钢板埋弧焊时，如只能单面施焊，应选择的坡口形式为( )。 A 、I 形 B 、Ｕ形 C 、双U 形 D 、Ｘ形 24. 增大送丝速度则MZ1－1000型自动埋弧焊机焊接电流将( )。 A 、增大 B 、减小 C 、不变 D 、波动 25. 用外加气体作为电弧介质并保护电弧和焊接区的电弧焊称为( )。 A 、埋弧自动焊 B 、电渣焊 C 、气体保护焊 D 、手工电弧焊 26. 气体保护焊时，使用保护气体成本最高的是( )。 A 、氩气 B 、二氧化碳 C 、氦气 D 、氢气 27. 手弧焊焊接方法的代号是( )。 A 、111 B 、112 C 、113 D 、128 28. 氩弧焊时，氩气电离所需能量( )，所以引燃电弧较困难。 考 生 答 题 不 准 超 过 此 线
1、电源按照控制技术分为哪些？每种类型各举一例。 1）交流弧焊电源弧焊变压器矩形波弧焊电源 2）直流弧焊电源直流弧焊发电机弧焊整流器 3）脉冲弧焊电源与焊接方法结合使用 4)逆变式弧焊电源 IGBT式逆变式弧焊电源 控制方式：机械式控制、电磁式、电子式、数字式（单片机控制、PLC/PLD控制、ARM 、DSP ）2、脉冲弧焊电源的特点是什么？适用于哪些方面的焊接？ 脉冲弧焊电源的特点是电源输出电流是周期性变化的，脉冲频率、脉冲电流等脉冲参数可调。调节脉冲参数可以调节焊接工件的热输入量、焊丝的熔滴过渡形式等，有利于对热输入比较敏感的材料、薄板和全位置的焊接。故大部分弧焊电源中都包含脉冲弧焊电源。 、什么是焊接电弧？电弧中最基本的物理现象是什么？ 焊接电弧是一种强烈的持久的气体放电现象，是气体放电的一种形式。气体的电离和电子的发射时电弧中最基本的物理现象。 、什么是焊接电弧的静特性？静特性曲线的形状是什么？常用电弧焊接方法的电弧特性曲线是什么形状？ 一定长度的电弧在稳定状态下，电弧电压Uf与电弧电流If之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性，其曲线形状类似于U型，可称之为U形曲线。包括下降特性、平特性、上升特性三部分曲线形状。 不同的焊接方法，在其正常使用范围内，其电弧静特性曲线只是整个电弧“U”形静特性曲线的某一部分。常用电弧焊接方法的电弧特性如下： 焊条电弧焊、埋弧焊等焊接电弧基本工作在电弧静特性的水平段； TIG焊、微束等离子弧焊、等离子弧焊的焊接电弧也基本工作在电弧静特性的水平段，但当电流很小时，如微束等离子弧焊、微束TIG焊的焊接电弧则工作在电弧静特性的下降段；熔化极气体保护焊（MIG焊或CO2焊等）和水下焊接等焊接电弧基本上工作在电弧静特性的上升段。 、什么是焊接电弧的动特性？焊接电弧存在动特性的本质原因是什么？ 一定弧长的电弧，当电弧电流以很快速度连续变化时，电弧电压瞬时值与电流瞬时值之间的关系称为电弧动态伏安特性，简称为电弧动特性。 热惯性：当电流快速增加或减小时，游离作用或消游离作用来不及变化，使得弧柱温度的变化相对滞后。 、与直流电弧相比，交流电弧燃烧的特点是什么？ 1）交流电弧的电流、空载电压存在极性变化，最常见的交流电弧是工频正弦波交流电弧。该电弧一般是由50Hz按正弦规律变化的电源供电，每秒钟内电弧电流变换极性50次，100次经过电流的零点。电流经过零点的瞬间，电弧熄灭，过零点后电弧重新引燃。能否引燃主要取决于电源电压和再引燃电压之间的关系 2）交流电弧的再引燃过程使交流电弧放电的物理条件和电、热物理过程也随之改变，这对电弧的稳定燃烧和弧焊电源的特性有很大的影响。 3）对于电阻型弧焊电源其焊接电流是不连续的，如要使得焊接电流连续，应串联一个足够大的电感 、影响交流电弧稳定燃烧的因素有哪些？提高稳定性的措施？ 1）空载电压U0: U0愈高，在同等大小的引弧电压下，熄弧时间愈短，电弧愈稳定； 2）引燃电压Uyh：Uyh愈高，电弧愈不稳定，引弧困难； 3）电路参数：增大电感L，减小电阻R可使电弧趋向稳定燃烧； 4）电弧电流：电流愈大，产热愈多，而且电流变化率dif/ dt愈大，热惯性作用明显，电弧愈稳定；
《弧焊电源》试题1答案 一、 简答题： 1． 电弧静特性“U ”曲线是如何形成的？ 答：电弧的静特性是指一定长度的电弧在稳定状态下，电弧电压U f 与电弧电流I f 之间的关系。 电弧沿其长度方向分为三个区域：阳极区、弧柱区和阴极区，因此电弧电压U f 可表示为：U f =U i +U y +U z 其中：U i 为阴极压降；U y 为阳极压降；U z 为弧柱压降。 阳极压降U y , 因为在阳极区不发射带电粒子，因此阳极压降几乎与电流无关，U y =f(I y )为一水平线，见图。 阴极压降：因为阴极压发射点子，阴极发射电子是从阴极的斑点区发射出来的。当电流较小时，随着电流的增加，阴极斑点的面积增加S i ，此时电流密度i f i S I j = 基 本上不变，这样阴极的电场强度就不变，U i 也就不变。当阴极斑点面积和阴极端部面积相等时，电弧电流继续增加，S i 不能再扩大，电流密度将随着电流的增加而增加，这样阴极区的电场强度增加，阴极电压也就增加，阴极压降与电流关系见图。 弧柱压降：电弧可以看成一个近似均匀的导体，电压降表示为： Z Z Z Z Z Z f Z f Z l j S l I R I U γγ=== 在弧柱长度一定的条件下，α f Z kI S = 1） 当电流比较小时，1>α，随着电弧电流的增加，弧柱面积快速增加，电流密度j Z 减小；另一方面，随着电流增加，弧柱温度增加，热电离产生的带电粒子数增加，从而使弧柱的导电率Z γ增加，最终使弧柱压降降低。2）当电流中等大小时，1=α，即随着电流增加，弧柱面积按比例增加，弧柱电流密度不变，而此时，电弧温度不再增加，电离度基本不变，弧柱的导电率也就基本保持不变，因而此时弧柱电压不随电流的变化而变化。3）当电流很大时，电弧导电率不再变化，而此时由于电磁收缩力、保护气体产生的等离子流力的作用，弧柱面积不再扩张，即弧柱面积S Z 不随电弧电流的变化而变化，弧柱电流密度增加，弧柱压降增加。 综上所述，电弧电压U f 随电流增加呈U 形曲线变化。 2． 哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？ 答：电弧连续燃烧条件方程式为：4212 220π+≥f yh f U U U U ，因此影响交流电弧稳定燃烧的因素有： 1） 空载电压U 0: U 0愈高，在同等大小的引弧电压下，熄弧时间愈短，电弧愈稳定； 2） 引燃电压U yh ：U yh 愈高，电弧愈不稳定，引弧困难； 3） 电路参数：增大电感L ，减小电阻R 可使电弧趋向稳定燃烧；
焊工考试题 一、填空题没空0.5分，共30分） 1、手工电弧焊时向焊缝渗合金的方式主要是通过（焊芯）和（药皮）过渡。 2、焊接低合金结构钢时，在焊接接头纹有（冷裂纹）、（热裂纹）、再热裂纹，其 中尤以（冷裂纹）最为常见。 3、焊缝按断续情况不同可以分为（定位焊缝）、（连续焊缝）和（断续焊缝）。 4、当焊条直径相同时，由于不惜滚撒个焊条的电阻率比低碳钢（大），产生的电 阻热（大），所以长度比碳钢焊条（短）。 5、焊接过程中，焊接区内充满大量气体，他sam主要来自（焊接材料）、（空气） 焊丝和母材表面上的杂质和高温蒸发产生的气体。 6、焊接按结合形式不同可以分为（对接焊缝）、（角焊缝）和（塞焊缝）。 7、溶滴过渡是的飞溅会影响电弧燃烧的（稳定性），焊接不锈钢时还会降低母材 金属的（抗腐蚀性）。 8、熔化极电弧焊时，焊条（或焊丝）具有两个作用：一方面作为（电弧的一个 极）；另一方面（向溶池提供填充金属）。 9、熔化极电弧焊时，熔化焊条（或焊丝）的热量有（电阻热）、（电弧热）和（化 学热） 10、焊条长度不能制造过长的原因是焊条长度增加时，焊条末端的通电时间 （增加），电阻热（加大），药皮容易发红而变质。 11、减少焊接残余应力的措施不正确的是先焊（收缩较小焊缝） 12、奥氏体不锈钢中主要的合金元素是（铬）和（镍），他们在所起的作用分 别是保证钢的耐腐性和改善钢的（组织和性能）、有较好的工艺性能和力学性能。 13、根据焊接过程中金属索处地不同状态，焊接方法可分为（熔焊）（压焊） 和（钎焊）三类。 14、手工电焊电弧的引燃方法有（直击法）和（划擦法）两种。 15、短弧是指电弧长度小于（焊条直径）的电弧。 16、焊接时对塑性、韧性和抗裂性要求较高的焊缝，应选用（碱性）焊条。 17、同一种焊芯的焊条、其直径越大，则焊条越（长），这是因为直径越大， 电阻越（小），相应电阻热也越小，故可以（增加）焊条长度。 18、焊接电流主要影响焊缝的（溶深）。 19、电弧电压主要影响焊缝的（溶宽）。 20、焊工用护目玻璃的号越大，则色泽越（深）。 21、预防和减少焊接缺陷的可能性的检验时（焊前检验）。 22、硫和磷都是有害杂质，它能使焊缝金属的（力学性嫩）降低。 23、手工电弧焊时，电弧产生的热量仅有一部分用来熔化（焊条），大部分热 量用来熔化（母材）、（药皮），另外还有相当部分的热量消耗在（辐射）、飞溅和母材传热上。 24、不锈钢中最危险的一种破坏形式是（晶间腐蚀） 25、（焊接工艺参数）是指焊接时为保证焊接质量，而选定的诸物理量地总 称。 26、为了减少焊接变形，应选择（X型坡口）. 27、在装配图中，（零件所有尺寸）是不需要标注的。

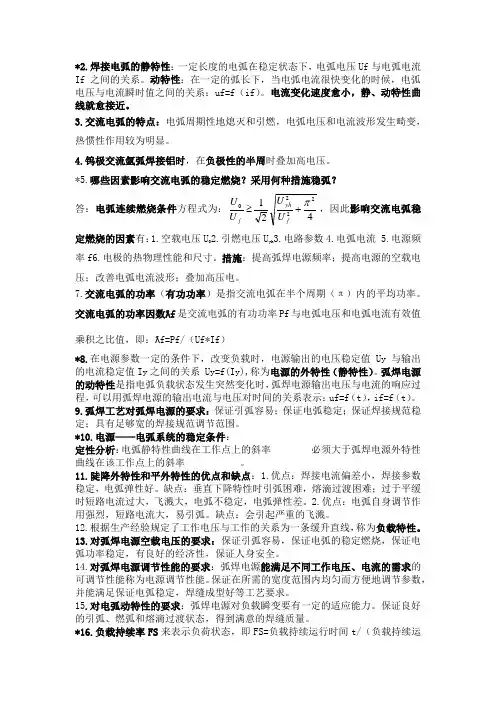

*2.焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If 之间的关系。动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：uf=f （if ）。电流变化速度愈小，静、动特性曲线就愈接近。 3.交流电弧的特点：电弧周期性地熄灭和引燃，电弧电压和电流波形发生畸变，热惯性作用较为明显。 4.钨极交流氩弧焊接铝时，在负极性的半周时叠加高电压。 *5.哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？ 答：电弧连续燃烧条件方程式为：42122 20 π+≥f yh f U U U U ，因此影响交流电弧稳 定燃烧的因素有：1.空载电压U 02.引燃电压U yh 3.电路参数4.电弧电流 5.电源频率f6.电极的热物理性能和尺寸。措施：提高弧焊电源频率；提高电源的空载电压；改善电弧电流波形；叠加高压电。 7.交流电弧的功率（有功功率）是指交流电弧在半个周期（π）内的平均功率。交流电弧的功率因数?f 是交流电弧的有功功率Pf 与电弧电压和电弧电流有效值乘积之比值，即：?f=Pf/（Uf*If ） *8.在电源参数一定的条件下，改变负载时，电源输出的电压稳定值 Uy 与输出的电流稳定值Iy 之间的关系 Uy=f(Iy),称为电源的外特性（静特性）。弧焊电源的动特性是指电弧负载状态发生突然变化时，弧焊电源输出电压与电流的响应过程，可以用弧焊电源的输出电流与电压对时间的关系表示：uf=f （t ），if=f （t ）。 9.弧焊工艺对弧焊电源的要求：保证引弧容易；保证电弧稳定；保证焊接规范稳定；具有足够宽的焊接规范调节范围。 *10.电源——电弧系统的稳定条件： 定性分析：电弧静特性曲线在工作点上的斜率 必须大于弧焊电源外特性曲线在该工作点上的斜率 。 11.陡降外特性和平外特性的优点和缺点：1.优点：焊接电流偏差小，焊接参数稳定，电弧弹性好。缺点：垂直下降特性时引弧困难，熔滴过渡困难；过于平缓时短路电流过大，飞溅大，电弧不稳定，电弧弹性差。2.优点：电弧自身调节作用强烈，短路电流大，易引弧。缺点：会引起严重的飞溅。 12.根据生产经验规定了工作电压与工作的关系为一条缓升直线，称为负载特性。 13.对弧焊电源空载电压的要求：保证引弧容易，保证电弧的稳定燃烧，保证电弧功率稳定，有良好的经济性，保证人身安全。 14.对弧焊电源调节性能的要求：弧焊电源能满足不同工作电压、电流的需求的可调节性能称为电源调节性能。保证在所需的宽度范围内均匀而方便地调节参数，并能满足保证电弧稳定，焊缝成型好等工艺要求。 15.对电弧动特性的要求：弧焊电源对负载瞬变要有一定的适应能力。保证良好的引弧、燃弧和熔滴过渡状态，得到满意的焊缝质量。 *16.负载持续率FS 来表示负荷状态，即FS=负载持续运行时间t/（负载持续运
