路灯照明监控管理系统方案

二〇一一年

一、概述 (5)

二、方案总体设计 (6)

2.1 系统设计思想及原则 (6)

2.1.1 设计思想 (6)

2.1.2 设计原则 (6)

2.2 系统结构 (6)

2.2.1 系统优点概述 (6)

2.2.2 系统结构图 (8)

2.2.3 系统功能概述 (8)

2.2.4 系统基本功能组成 (9)

三、系统实现方式与技术指标 (13)

3. 1监控中心 (13)

3.1.1总控中心硬件组成 (13)

3.1.2监控中心配置说明 (13)

3.1.3监控中心软件 (14)

3.2智能远程监控终端控制器（集中控制器） (16)

3.2.1 标准及规范 (16)

3.2.2主要特点 (16)

3.2.3技术参数 (17)

3.2.4功能简要介绍 (17)

3.3单灯控制器 (18)

3.3.1单灯控制器功能说明 (19)

3.3.2 单灯控制器电器参数 (21)

四、经济效益和社会效益分析 (21)

4.1 经济效益分析 (22)

4.1.1电费开支 (22)

4.1.2运行维护费用 (23)

4.2 社会效益 (23)

五、设备投资预算： (25)

六、系统工程施工遵循规范 (27)

6.1施工组织设计 (27)

七、工程验收 (27)

7.1 验收内容 (27)

7.2 验收标准 (27)

八、质量保障、售后服务及培训 (27)

8.1服务期限及人员 (27)

8.2技术支持与服务 (28)

8.3 电话支持与服务 (28)

8.4 现场维护服务 (28)

8.5 设备维修服务 (28)

8.6 人员培训 (28)

九、照明工程案例 (30)

十、总结 (31)

一、概述

随着城市建设的发展，城市照明建设越来越注重于城市的形象，道路照明和景观照明的要求和数量不断增加，因此各级政府和市民对城市的建设、道路照明和景观照明提出更高的要求。希望实现城市照明管理的现代，使城市管理水平达到国内领先水平。

XX市路灯照明工程集中控制系统本着“总体设计，分步实施”的原则，将XX市的路灯照明（美化亮化）有效地监控起来，组成自动化的集中的监控系统，通过无线通信网络、计算机控制系统、电力载波通讯, 实现遥测、遥控、遥信和管理等功能。

启用先进路灯监控系统，可以对城市的路灯实施统一启闭，对夜间照明系统和路灯的实时监控和管理，确保高效稳定，全天候运行，控制不必要的“全夜灯照明”，有效节约电能消耗。对于城市公共照明系统来说，采用智能化的管理系统是实现能源节约、减少资源浪费、满足人们生活要求、显示现代化城市靓丽风景的科学解决方案。

瑞斯康路灯节能监控子系统以电力线载波通讯为核心，利用电力线载波通讯实现对远端灯光的控制，系统可以实现对路灯、广场、码头等需要长时间照明的场合的灯具控制，远程控制灯具的开关、检测灯具的工作状态，从而实现高效率、低成本的管理。以电力线载波通讯为核心的智能路灯控制系统，具有易实施、免布线等特点，可以节省大量的电费成本和管理成绩，系统整体效益非常显著。

本设计方案将通过采用功能齐全、性能稳定可靠、人机交互能力强、操作简便、拥有自主知识产权的“城市道路照明智能监控管理系统”等软硬件来构建“XX市城市路灯智能监控系统”。方案力求通过本系统的建设，在实现本市照明节能控制的同时，使本市的路灯智能化监控管理水平及综合性能达到国内先进水平。

二、方案总体设计

2.1 系统设计思想及原则

2.1.1 设计思想

本系统通过先进的软件和硬件以及通讯系统构成，包括监控调度中心、无线通讯网络、电力载波技术、集中控制器、单灯控制器构成，选用最先进的设备，满足XX市市政路灯照明的要求。通过实时的遥控、遥测、遥信、遥调对全市各处路灯进行有效的管理和维护，通过灵活的控制手段，应对一些重要场合对即时开关路灯的要求，比如重要领导来访，重要的招商活动，重要的节假日等。及时监测并发现设备故障，及时进行维护和管理，保证设备的可用性，延长设备的使用年限，提高城市的形象。

本方案涉及包括对目前现有的路灯控制柜XXX台以及XXXXX盏单灯实现以高科技手段为支撑的高水平、高性能，节能、可靠、稳定的城市道路绿色照明智能监控系统。

2.1.2 设计原则

★技术先进：采用先进的处理、控制、通信配套设备及技术手段。

★高可靠性：软硬件均采用技术成熟，并经过国家认证机构检测的产品。

★可扩展性强：无线化、模块化结构便于扩容和扩展。

★节省投资：系统设备具有高性能价格比。

★节省建设时间：采用一体化集中控制器，系统安装方便、调试时间短。

★项目实施简单：采用电力载波技术，免布线快速安装。

★节能、节约：智能控制实现节电节能及节约维修管理资源。

★标准化：所采用的产品均符合国内外通讯、电气标准。

2.2 系统结构

2.2.1 系统优点概述

1、路灯监控系统采用先进的集散式测控系统方案，由设在路灯所的监控中心担任集中控制的心脏，而由分布在各路段上的远程监控终端（集中控制器）作为分布式控制节点站使用电力载波技术对单灯实现控制。

2、监控中心与集中控制器之间的双向通讯采用中国移动的无线公用数据网（GPRS）通讯，或使用光纤、双绞线等有线网络。

3、每个道路照明区域集中控制器与路灯采用电力载波通信，免布线对路灯进行单灯控制。

4、集中管理器带有独立操作系统，可脱离监控中心独立执行命令以及数据保存。在监控中心发生停电或者发生其他系统故障时以及移动网络临时故障时，集中器可独立执行预设各种定时任务以及管理系统。

5、可在现有系统上直接升级为单灯控制系统，避免重复投资。并且系统可适应路灯管理部门未来节能改造升级，如加装LED路灯等，可直接实现远程控制调光功能，避免二次改造。

6、电力线通讯带有自动路由以及载波侦听协议，有效的保障了系统的稳定性，降低了误报率。

7、单灯控制器可直接实现线路防盗报警，在完成单灯控制的情况下同时可进行线路防盗报警功或其他功能。

8、系统采用Lonworks总线式结构，网络内任一节点发生故障不会影响系统运行。

9、系统设备设计兼容EIA-709.1、EIA-709.2、EN50065-1国际标准，并且提供与其它工控标准(如Modbus等)通信的接口，可为二次开发、产品升级开放接口。

2.2.2 系统结构图

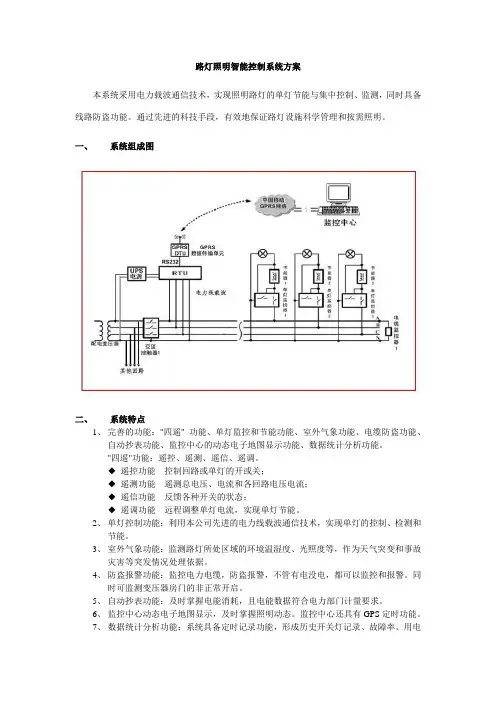

系统结构图

2.2.3 系统功能概述

系统功能：

★主动问询功能：监控中心可以主动问询每路路灯的开关状态、电流电压、电量等数据

★主动控制功能：监控中心可以随意开关任何一路路灯

★自动控制功能：现场按季节变化自动调节路灯开关时间，并按照开关路灯

★报警功能：通信中断、亮灯率过低、未按时开关等情况出现时，监控中心有报警显示

★显示功能：电子地图上显示每路路灯的开关状态及其它重要信息。

★数据存储功能：现场监控设备和服务器上的数据库中存储历史记录

★数据查询功能：监控中心可以查询任意时间段每路路灯数据信息

★曲线报表功能：可以生成电流、电压、电能、亮灯率、开关时间的分析曲线和报表★远程维护功能：监控设备中的采集和通信模块具备远程参数设置和维护功能

★拓展功能：系统可自由增减监控设备的数量；监控设备可以扩展其它功能

系统特点：

★安装施工简易快捷，无需铺设专线，节省成本。

★每天可进行自动通、断电操作；可保证工作日、节假日按不同的时间自动通、断电；可对用电设备进行分区、分线路管理。

★控制灯具的开/关和亮度，从而可以显著延长灯具的有效寿命，减少灯具更换次数，节约资源，减少有害气体污染环境。可以远程设置节点控制参数，实现节点的灵活控制。在后半夜车稀人少时，则控制路灯保持较低照度的照明。这样做主要优点就是在调光的同时，也大幅降低了电耗，节约用电，同时还可以延长灯源寿命。

★根据天气情况和实际光的照度，自动控制灯具的开/关和灯具的亮度，如在不好的天气时及时打开路灯，对于安装在桥下或隧道的路灯，路据实测光强，来自动以最佳的亮度打开路灯，提高公众满意度，在灾害天气使路灯更人性化。

★通过微机、集中器设置，防止非授权人操作，确保断路器安全可靠。依据用电情况，可判断无人值守的用电设备运行情况。所有运行参数（自动通断电时间，区域划分）可在管理终端随时设置，随时启用，管理方便。

2.2.4 系统基本功能组成

（一）、照明智能监控系统功能

★开关灯时间动态遥控：

★单灯开启关闭

★开关全夜灯；

★开关半夜灯；

★开关时段灯；

★二次亮灯或多次亮灯；

★根据地理经纬度，自动计算当地日出日落时间，按日（节季变化）动态精确调整开关灯时间，以达到节电节能、提高道路照明质量的目的；

（二）、多种控制开关灯方式：

★自动遥控─按控制中心设定的开关灯作业程序，自动运行；

★手动遥控─在控制中心点击任一开关灯作业程序动作；

★定时控制─根据规定的时点开关灯：如12月31日零时，或节庆日特定时段；；

★协作方式─上述控制方式可互补互救、自动切换。

（三）、多种开关灯执行方案：

★普通执行方案；

★周执行方案（可设定以周为单位的任意一天或几天为执行日期）；③节日执行方案（可设定若干节日为执行日期）；

★临时执行方案（设定一年中的某几天为执行日期）；

★执行方案执行方式及优先级可设定，执行方式可自动切换，无需人工干与；

★在每一执行方案的基础上，可设定临时开关灯执行时间。

（四）、区域控制功能：

★全部区域─对所有设定的全部控制区域进行控制；

★部分区域─对所控区域内的部分区域进行控制；

★选择组单位─如可以路段或片区为单位编组，对某组或某几组进行控制；

★单点或单灯开关─可对单点或单灯进行精确控制；

（五）、自动检测功能：

★自动巡检、随机检测或按时段定时巡检：

★各单灯、各回路是否按中心指定开关操作和运行，并取得相应状态；

★各单灯的电流、电压值、电量等；

★在箱变柜加装具有485接口的数字电量表以后，可取得各箱变的用电量，并合计为总电量；

★上述数据及时上传至控制中心。

（六）故障报警功能：

★系统对自动或手动检测各单灯或回路状态进行自动判别，发现故障时将及时以声光方式报警，或设定为手机短信等方式向有关人员进行远程报警。

★白天亮灯；

★夜晚灭灯；

★停电（或断电）；

★线路断路或电缆被盗，在装有单灯控制器的路段，当发生线缆被盗时，可以手机短信方式向值班人员或当地派出所报警；

★监控终端故障；

★通信故障；

★单灯故障；

★其它系统认为有必要报告的故障。

★所有故障报警都带有时标、地点、故障类型、单位名称等信息，并作为档案记录在数据库中。

（七）数据处理、储存、查询和打印功能：

★查询当前各监控点运行工作参数；

★查询任意历史时段、任意监控点的运行情况数据；

★分类查询各类故障报警，如电控箱、远程监控终端、单灯监控终端有关故障报警（可选）等。

★故障报警报表。

★各类数据曲线图表。

（八）地理图文显示功能：

★采用简易地理图文显示，可实现城区矢量化电子地图，达到图文并茂、界面美观和使用方便的效果。

★通过数字标定，将所控区域的集中控制器单元及其控制区域标定在电子地图上；

★激活地图上任一集中控制器时图标，可显示所选集中控制器有关数据或参数；

★电子地图可无级缩放与平滑浏览，可以不等比例要求同屏显示地图，通过大屏幕系统，可同屏或分屏显示多个终端运行情况；

★使用电子触摸屏时，可更方便地进行有关监控、操作和查询；

★能实时直观显示各集中控制器有无开灯回路；

★当系统检测到某个集中控制器单元有故障报警时，系统将及时标定并显示警告标志。

★显示单灯工作状态。

（九）远程抄表功能：

★监控终端备有数字接口，可与数字电表通讯，实现自动远程抄表，并可根据需要对路灯照明用电、公交站台用电及广告灯箱用电分别计量。

（十）监控终端（集中控制器）现场调试和维护接口功能：

★每一个远程监控终端集中控制器都具有调试和维护接口和按钮。便于单调和统调。

（十一）系统增容扩容功能：

★系统具有灵活的远程终端增减扩容功能，可动态增加、删除终端设备，无需修改地图；可动态更换地图，无需重新组建数据库等。

★系统所采用的中心数据库、无线通讯方式及模块化监控终端结构，均能满足大中城市路灯及有关灯光系统长期的发展和扩容要求。

（十二）单灯控制运行功能：

★通过采用电力载波技术，在无需加铺电缆的情况下，利用原有电力线即可实现远程单灯控制。实现各种不同的开关灯组合。如隔杆亮，隔几杆亮，交叉亮等多种亮灯模式，或自定义亮灯模式。

三、系统实现方式与技术指标

3. 1监控中心

3.1.1总控中心硬件组成

总控中心作为城市灯光系统的控制心脏，担负着全城的灯光系统自动控制和管理任务。总控中心由监控工作站、总控服务器、打印机、UPS、通信设备、以及大屏幕等组成。同时，系统具有网络接口，只要接入服务器，管理工作站等，系统就可以很方便地组建为路灯管理所（处）局域网，通过网络实现照明监控数据和图像信息共享。

3.1.2监控中心配置说明

监控工作站

采用工业控制计算机，连续运行平均无故障时间为30000~50000小时。

服务器

选用知名品牌专用服务器。

打印机

选用A4的激光打印机。

大屏显示系统（选配）

大屏幕显示系统可采用投影机、背投显示器，根据监控中心具体情况。也可采用大屏幕高清晰等离子显示器或道路照明专用LED电子显示屏。

不间断电源UPS

选用8小时长延时UPS，停电时维持系统正常工作，保证数据的完整性和系统的实时性。

3.1.3监控中心软件

瑞斯康开发的智能路灯监控和管理系统，是瑞斯康为城市路灯的管理和维护工作量身定制的一套智能监控和管理软件，它集通讯、信息管理、电器组态控制为一体。

监控软件采用模块化结构，用户可根据实际需求和财力、物力逐步投入，灵活配置。报警分析和显示模块、开关灯时间管理模块是路灯监控和管理软件的核心，监控软件采用超强直观的图形结构，实时准确分析、判断、定位和标注故障。适应于不同层次、不同学历的工作人员操作。监控的目的就是监测现场设备、输入输出线路和中间电器的运行状态，达到预兆故障，保障亮灯的目的。

路灯地理信息

●地图浏览：包括城区路灯位置图，城区行政图，管理分区图等几个图层，每层都可

以显示和访问路灯控制节点，每个支路的电缆、单灯等对象，从不同角度反应出路

灯设备的地理位置，并且支持无级缩放和移动功能。

●地图查询：可对有关路段、区域、街道、控制柜、线路、灯杆、灯型等主题进行检

索查询，可将查寻的对象移到屏幕的中心闪烁显示，同时将对应的文字说明显示在

窗口。

●分析决策：根据系统运行记录、故障维修记录、报警记录可对运行维修费用作出测

算。

●可将地理信息、图象、曲线、文字提示等信息送向大屏幕显示。

●打印报表和曲线功能

●打印各类曲线

●打印任意时间段的数据

●打印当地开关灯时间序列表

●打印各种日报表（电流、电压、亮灯率等）

●打印系统配置参数表

●打印各种开关灯设置表（半夜、全夜、定时、临时）

●打印支路走向表

●打印节点位置及其结构表

监控中心软件特点：

开放性：

系统采用标准协议和接口，和其它的软件模块或硬件设备进行互连互通，降低对设备厂家和软件厂家的依赖，延长系统的有效寿命。

可扩展性和可升级性：

系统能方便地增加或减少测控点，可以自由的升级和扩展。

易维护性：

系统提供方便的调试工具和检查工具，便于工程师进行维护。

可靠性：

系统关键地方进行冗余，在服务器或前置计算机出故障时可以进行切换，关键数据进行

自动备份，有恢复机制。

安全性：

系统根据不同的操作级别，进行安全管理，不同的级别进行相应的操作权限，并输入相关密码才能登录系统。配备完整的操作记录和历史数据。

易用性：

全部程序均图形化设计，中文界面，所有命令均由鼠标操作，美观易用，操作简单、运行舒畅。

3.2智能远程监控终端控制器（集中控制器）

集中控制器是由瑞斯康微电子（深圳）有限公司设计和生产的集中控制器。它是路灯照明系统中电能信息采集和远程控制的关键设备，安装在路灯箱变中低压配电变压器的低压侧。通过485实现对具有RS485接口电能表的采集和通过电力载波通讯对路灯进行控制。定时或实时的将数据通过TCP/IP、GPRS等通讯方式传回到市政管理部门，适用于路灯监控等系统。该产品采用ARM核微控器和嵌入式操作系统，在低压电网用电数据采集的实时性、路灯控制智能化、安装的方便性、使用环境的广泛性及建立系统的经济性等方面给城市照明管理部门提供了现代的手段，使路灯控制工作准确、实时、简便。

3.2.1 标准及规范

产品符合IEC国际电工委员会相关标准和国家相关标准规定，

具体如下：

◆IEC61000-6-1-2005

◆EN50065

◆DL/T645-1997

3.2.2主要特点

◆集中控制器采用一体化的小型化工业级设计，抗干扰能力强，工作温度范围宽（主控板达到零下40到85摄氏度），在各种干扰情况下能正常采集各种现场信号，100%的遥信正确率和100%的遥控执行率，保证不能误动。

◆当发生中控室微机或通信线路发生故障时，终端会根据预先设定的程序定时自行开/关灯，以确保照明线路的正常运行。

◆由于监控终端一般均安装在干扰较大的环境中，为了保证系统可靠工作，终端的软硬件设计中采用了多种抗干扰措施。

◆对强干扰信号造成的系统复位时采用软硬件自恢复电路处理。保证在无人值守时也

能可靠运行。

◆对采集到的高压交流信号实行多重防电脉冲冲击和防雷保护措施，已在实际应用中获得了极好的效果。

◆上下行通讯模块化设计，可进行现场更换免设置，使用方便。

◆具有功能强大的组态功能，可以在当地/远方修改产品参数，支持软件在线升级。

◆宽电压范围设计使其具有更高的可靠性。

◆产品电磁兼容性优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰,且具有较宽的温度适应范围。

3.2.3技术参数

集中控制器电气规格：

3.2.4功能简要介绍

数据采集

◆RS485接口电能表数据采集

产品可以挂接1路多功能电能表，根据设置定时采集、存储电能表各项数据，并在主站

召测时发送给主站。

◆多功能电能表数据采集

产品可以挂接1只具有RS485接口路灯节能设备数据采集，根据设置的时间循环抄收路灯节能设备的实时数据。

数据处理功能。

◆产品可采集、存储实时数据，并将采集的数据加以保存。

◆产品按照设定时间上送给监控中心。

参数设置与查询功能

产品具备远程参数设置功能，其集中器参数、具有RS485接口电表参数、路灯控制计划任务等全部可以通过远方主站进行设置和查询。

告警

产品的监测报警系统完善，可以根据告警设置将监测到的异常事件信息上报主站。

数据传输

与监控中心的通讯

接口方式：支持GPRS/TCP\IP等通讯方式。

与具有RS485接口电能表通讯

◆接口方式：无线专用网络或有线专用网络；

◆有线传输距离：不大于50m。

◆无线传输距离：大于1000m。

与多功能电能表通讯

◆接口方式：RS485

◆传输距离：不大于1000m

◆通讯速率：300bps-9600bps

◆通讯规约：DLT-645多功能电能表通讯规约（默认）

远程控制功能

集中器支持主站命令对路灯进行实行远程控制检测功能。

维护功能

集中器具有软件远程升级功能和短信息维护。

3.3单灯控制器

单灯控制器是瑞斯康微电子（深圳）有限公司全力打造的专业路灯控制系统中的一个组件，其核心芯片采用自主研发的电力线载波集成电路，配合专业的硬件和软件设计，使产品

具有功能强大，易实施，免布线，工作可靠，易于维护等优点，是专门为适应中国电网环境而研发出来的高性能路灯节能产品。

单灯控制器内部包含一个符合EIA-709.1，EIA-709.2通信标准的电力线通信调制解调器，内部集成了ANSI 709.1七层协议、自动路由自适应算法，其出色的物理层性能和自动路由的特点提供了可靠的网络通信性能。

单灯控制器内部包含一个电流与电压计量电路，它可以实时地采集单灯控制器的负载工作情况，便于统计路灯亮灯率，大大减少路灯管理部门的工作压力，增加工作效率，显著地提高社会效益。

单灯控制器在提供一路继电器开关的同时提供一路PWM信号，对与需要调光的场合，例如LED路灯系统提供支持。

单灯控制器的主要性能特点：

◆工作于220VAC市电线路

◆继电器触点容量达10A/250VAC

◆实时的电流与电压数据采集

◆基于安全的过载保护设计

◆提供1路PWM信号输出，可做LED调光信号使用

◆提供1路开关量信号输入

◆电力线载波信号接收灵敏度高达－60dBV

◆电力线载波信号发送幅值为2～5Vpp，在1Ω负载条件下

◆电力线载波通信符合EIA-709.1，EIA-709.2等国际标准

◆完善的电力线通信协议

◆工业级工作温度范围：－20℃～＋70℃

◆外形尺寸：150mm×108mm×50mm（L×W×H）

3.3.1单灯控制器功能说明

单灯控制器内部功能框图如下：

单灯控制器是以8位微控制器为核心的智能型路灯控制器，微控制器处理整个单灯控制器的数据，并接收电力线载波部分发出的工作指令，执行开灯，关灯，回送电流/电压数据，过载信号等任务。

◆单灯控制器的工作电源，输入为220VAC，50Hz市电，输出一组220VAC，在接

负载的情况下，额定工作电流为2安培。

◆内部负责开关的是一只磁保持继电器，其触点容量为10A/250V。另外设计有专

门的电路消除触点动作时可能产生的电弧，保证工作的可靠性，延长使用寿命。

◆内部负责电压/电流数据采集的专用集成电路能够实时地提供路灯工作情况，用户

可以在后台软件上读取这些数据。

◆过载设计是用来保护单灯控制器，一旦电流超过规定阀值，微控制器就会切断继

电器，同时将过载信号发送至监控中心。通常，过载保护会在1秒内动作。

◆PWM信号频率为400Hz，电平为TTL电平，占空比0～100%可调。

◆一路开关量信号输入，常闭，可以用来作为开箱报警信号。

◆高性能电力载波路由模块根据EIA709.1,EIA709.2协议进行改进，目前已经形成

一套网络协议用于电力载波系统，同时加入自动路由技术，可兼容国际上通用标

准，该算法的实现可靠的保障载波系统的稳定性，可稳定的运行在电力载波控制

系统上。

路灯工程施工方案

路灯工程施工方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）

某路拓宽改造工程路灯工程施工方案编制：审核： 2009 年6月

路灯工程施工方案一、工程概况某路第一段：起点湖东路桩号K0+000，终点沿新立交桥桩号K5+460，总长5460m；第二段：起点沿新立交桥桩号K10+000，终点顺安河桩号K16+000，总长6300m。该路段属城市主干道，采用双侧对称布灯的照明方式；路灯布置与道路两侧机非分隔带上，双臂路灯间距35米，局部间距视绿化带及人行道开口情况作适当调整，确保每段绿化带内路灯布置对称；路灯有双臂路灯、三火路灯、高杆灯。二、路灯施工方案总体选择根据现场实际地质条件，灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模或钢模。基础顶标高为该处路面高+10CM值，根据现场维护情况和路灯施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。三、主要工程数量第一段：湖东路至沿新立交桥名称规格型号单位数量备注路灯控制柜按系统图定做座4具备光、时控制双臂灯400W+250W H=10M组254 三火灯3*400W H=12M组10用于交叉路口高杆灯12*1000W H=25M组1用于交叉路口电力电缆VV—4*50米200 电力电缆VV—5*10米11400

PE盘管φ50米10900 玻璃钢电缆保护套HGBB-70/5米2200 镀锌角钢∠50*5*2500根63 镀锌扁钢--40*4米315 电缆手孔井500*500*800mm座12 第二段：沿新立交桥至顺安河名称规格型号单位数量备注路灯控制柜按系统图定做座5具备光、时控制双臂灯400W+250W H=10M组350 三火灯3*400W H=12M组2用于交叉路口电力电缆VV—4*50米250 电力电缆VV—5*10米13000 PE盘管φ50米13700 玻璃钢电缆保护套HGBB-70/5米900 镀锌角钢∠50*5*2500根75 镀锌扁钢--40*4米375 电缆手孔井500*500*800mm座7 四、施工计划一、二工区6月底完成右幅所有路基的灯柱基础混凝土浇筑任务。五、路灯施工方案 5．1路灯施工工艺施工工艺流程图见图1。 5．2、施工工艺和方法 5．、老路基开挖

城市道路路灯照明施工方案 (1)

目录第一章电气总体程序要求 (2) 第二章各工序流程及主要施工方法 (2) 第三章电缆终端头的制作安装 (4) 第四章电缆管及电缆的敷设 (8)

电气总体程序要求 1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。 2、电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。 3、路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法 1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。 2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。 3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、

现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。 4、敷设电缆：应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；（5）保护管的连接、防腐应符合规定。 5、路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。浇制钢筋混凝土基础前必须排除坑内积水。灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖

路灯安装工程项目实施策划方案

目录第1章工程概况及特点................ 错误!未定义书签。 1.1 工程概况.................... 错误!未定义书签。１.２工程特点................... 错误!未定义书签。 1．3 针对工程特点而分析得出的结论及应对措施错误!未定义书签。第２章拟投入的治理和技术人员?错误!未定义书签。２.1 项目治理机构................ 错误!未定义书签。 2.2 投入劳动力打算表............. 错误!未定义书签。第３章机械设备投入配备及资金使用打算?错误!未定义书签。 3.1 投入要紧施工机械设备及仪器仪表打算表?错误!未定义书签。 3.２资金使用打算表............. 错误!未定义书签。第4章路灯系统施工方案?错误!未定义书签。 4.1 施工预备..................... 错误!未定义书签。 4.2 施工工序总体安排............. 错误!未定义书签。 4.3 要紧施工方法................. 错误!未定义书签。第5章施工总进度打算和各时期进度的保证措施?错误!未定

义书签。 5．１施工进度目标?错误!未定义书签。 5．2 阻碍施工进度的因素及应对措施?错误!未定义书签。 5.3 施工总体进度的保证措施?错误!未定义书签。５.4 关键节点进度的操纵措施...... 错误!未定义书签。５.5 施工进度打算表?错误!未定义书签。第6章质量目标、质量保证体系及保证措施?错误!未定义书签。６．1 质量目标及质量保证体系?错误!未定义书签。 6.2 质量治理组织机构及要紧职责.. 错误!未定义书签。６.3 质量治理的措施?错误!未定义书签。 6.4 质量保证技术措施?错误!未定义书签。 6．5 施工现场协调措施?错误!未定义书签。第７章安全目标、安全保证体系及保证措施错误!未定义书签。 7.1 安全治理目标................ 错误!未定义书签。 7.2 安全治理组织机构及要紧职责?错误!未定义书签。 7.3 安全治理制度及方法?错误!未定义书签。７.４安全组织技术措施?错误!未定义书签。

路灯,街道亮化工程施工方案

第一章编制依据一、编制依据本施工组织设计内容包括项目组织机构设置、施工部署、现场布置和管理、施工目标、施工进度计划安排、劳动力及机械设备配置、主要施工方案、方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施。 1 本工程甲方的有关要求及招标文件 2有关建筑项目管理、工程管理、质量管理、市政管理及环境管理等规定。 3 ISO9001：2000版《质量管理体系标准》 ISO14000《国家环境管理系列标准》 OHSMS18000《国家安全卫生管理系列标准》。 GB/T 28001-2001《职业健康安全管理体系》 4 我公司质量保证手册及质量管理体系程序文件、职业安康与环境管理手册与程序文件、我公司各项管理制度及企业标准、评优标准及作业指导书等。 5 我单位多年承建同类工程的经验。 6 现场实地考察的情况。 7 公司多年来同类工程的成功施工经验。二、施工进度计划及保证措施我公司针对本工程特点，充分发扬我公司精心组织施工的传统，特别设计如下施工保证措施： 1 施工总工期：我公司的开工日期从现场具备安装条件，以甲方批准的开工日期为准，2017年1月20日前完工。如果甲方按照总体计划，需要我公司压缩工期，我公司将增加劳动力和机械设备，以确保严格按照甲方总体进度计划优质完成本工程。

2 工期保证措施：我公司施工进度计划将严格按招标文件要求进行。为保证工程按计划、优质、高效的完成，必须从以下几方面做到： 3 组织保证措施 3.1推行项目经理责任制，工程分组作业，分组记录，充分发挥和调动员工的积极性，贯彻按劳分配，多劳多得的原则，奖勤罚懒、奖罚分明； 3.2对本工程项目制定月工程进度计划表与周进度表，并严格执行施工组织计划，坚持“以计划指导生产”的原则，科学合理的安排生产，确保整体计划如期实现； 3.3每周均召开班组长以上人员参加的项目部进度协调会，总结工作，对下一步计划进行安排和微调； 3.4在保证施工对人员相对稳定的前提下，根据工程进展情况，随时调整人员组成，多创工作面，并使劳动力充分发挥所长，并通过理顺各个工作组的工作关系，达到配合默契，以防窝工、怠工等现象存在； 3.5施工现场人员必须要按进度计划完成当日工作，如果计划有变或其他因素影响进度，可以增加施工人员； 3.6采用先进的安装工艺和安装设备，以提高安装效率。 3.7切实作好员工的思想工作，积极搞好后勤保障工作，解决好员工的生活福利，使员工无后顾之优，发挥员工的生产潜能； 3.8积极组织材料，确定材料的到场顺序与到场时间，并做好材料的运输与保护工作，维护施工成果； 3.9积极协调与土建以及其他专业队伍的关系，使得在工作中互相配合，互相帮助，共同以优质、高效为目标完成； 3.9确保施工过程中无重大人员伤亡事故及其他事故发生，月轻伤率1‰以

道路照明工程施工专项方案

天翼路、石联街道路工程照明工程专项施工方案编制人：审核人：审批人：中京化工建设有限公司2016年5月10日

路灯工程施工方案一、工程概况 1.1、工程简介根据市政府工作安排，本工程为秀河小区保障房周边配套设施。工程范围：天翼路（济华街~石联街）0+000~0+360，石联街（天翼路北135.23m处～石获北路）0+000~0+530.3。路幅宽度:天翼路路幅宽度35米，石联街路幅宽度10米。天翼路为市城市次干路，西起济华街，东至石联街，全长360m。石联街为城市支路，北起天翼路以北135.23m处，南至石获北路，全长519m。 1.2、主要技术指标 1.2.1天翼路 1.2.1.1道路等级: 城市次干路 1.2.1.2计算行车速度: 40km/h 1.2.1.3荷载等级: BZZ-100型标准车 1.2.1.4设计年限: 15年 1.2.2石联街 1.2.2.1道路等级: 城市支路 1.2.2.2计算行车速度: 20km/h 1.2.2.3荷载等级: BZZ-100型标准车 1.2.2.4设计年限: 10年 1.3、道路结构 1.3.1天翼路

1.3.1.1机动车道路面结构采用沥青混凝土路面，其结构自上而下为：上面层：细粒式密级配改性沥青混凝土（AC-13C） 4 cm 粘层油下面层：粗粒式密级配沥青混凝土（AC-25C） 8 cm 下封层 1 cm 透层油基层：水泥稳定碎石 18 cm 基层：水泥稳定碎石 18 cm 基层：石灰粉煤灰土 16 cm 总厚度65cm。 1.3.1.2非机动车道路面结构采用沥青混凝土路面，其结构为：上面层：细粒式密级配沥青混凝土（AC-13C） 4 cm 粘层油下面层：中粒式沥青混凝土（AC-20C） 6 cm 下封层 1 cm 透层油基层：石灰粉煤灰碎石 18cm 基层：石灰粉煤灰土 16cm 总厚度45cm。 1.3.1.3人行道结构

路灯照明工程施工方案94693

第一章施工方案一、概况：本合同段起始桩号为K0+000，终点桩号为K1+558.95，全长1558.95m。二、施工方案: 2.1测量放线定点方法测量定点是整个工程的关键一步，测量放线定点工作必须以施工图为依据；放线定点工作关系到该工程的整体效果，所以首先以施工图现场初步确定，然后再反复调整，直至最后确定无误后，方可进行下一道工序施工。 2.2独立灯杆基础工程 1）开挖基坑时应作好排水措施，基坑不得让水浸泡，挖到持力层后，应及时验槽封闭基底。 2）灯杆独立基础设计持力层为老土下300mm，持力层超深时，当垫层厚度小于300mm 时，用C10素砼回填至基础底，当大于300mm时，用C15毛石砼回填至基底。 3）在混凝土浇灌前应先进行验槽，基坑尺寸和土质应符合设计规定。坑内浮土、集水、淤泥、杂物应清除干净。对溶蚀裂隙须作揭顶或作素混凝土回填处理。 4）在基坑验槽后应在立即浇灌垫层混凝土，以保护地基，混凝土宜用表面振动器进行振捣，要求表面平整。当垫层达到一定强度后，在其上弹线、支模、铺放基础钢筋网，底部用于混凝土保护层同厚度的水泥砂浆块垫塞，以保证钢筋网位置正确。 5）在基础混凝土浇灌前，应将模板及钢筋上的垃圾、泥土和油污等杂物清除干净；对模板的缝隙和孔洞应予堵严；木模板表面要浇水润湿，但不得积水。 6）基础混凝土应分层连续浇灌完成。对于阶梯形基础，每一个台阶高度内应整分浇捣层，每浇完一台阶应停0.5～1h，以便使混凝土获得初步沉实，然后再浇灌上层，每一台阶浇完，表面应基本抹平。 7）基础混凝土浇灌完，应用草帘等覆盖并浇水加以养护。 2.3钢筋工程 1）一般要求 a.钢筋加工、绑扎必须严格按图纸的规范施工，不得擅自更改。 b.灯杆基础受力钢筋尽量用整长整根钢筋，若需接长时，一根钢筋上只能有一个焊接接头，钢筋接头位置应错开35d并不小时500mm，对于弯起钢筋接头应离开弯起点10d，对焊钢筋轴线偏差要小于2mm。

路灯项目实施方案

目录第1章工程概况及特点 (4) 1.1 工程概况 (4) 1.2 工程特点 (6) 1.3 针对工程特点而分析得出的结论及应对措施 (10) 第2章拟投入的管理和技术人员 (15) 2.1 项目管理机构 (15) 2.2 投入劳动力计划表 (15) 第3章机械设备投入配备及资金使用计划 (17) 3.1 投入主要施工机械设备及仪器仪表计划表 (17) 3.2 资金使用计划表 (19) 第4章路灯系统施工方案 (29) 4.1 施工准备 (29) 4.2 施工工序总体安排 (34) 4.3 主要施工方法 (36) 第5章施工总进度计划和各阶段进度的保证措施 (46) 5.1 施工进度目标 (46) 5.2 影响施工进度的因素及应对措施 (46) 5.3 施工总体进度的保证措施 (48) 5.4 关键节点进度的控制措施 (55) 5.5 施工进度计划表 (58)

第6章质量目标、质量保证体系及保证措施 (59) 6.1 质量目标及质量保证体系 (59) 6.2 质量管理组织机构及主要职责 (59) 6.3 质量管理的措施 (68) 6.4 质量保证技术措施 (70) 6.5 施工现场协调措施 (75) 第7章安全目标、安全保证体系及保证措施 (79) 7.1 安全管理目标 (79) 7.2 安全管理组织机构及主要职责 (79) 7.3 安全管理制度及办法 (81) 7.4 安全组织技术措施 (88) 7.5 重要施工方案和特殊施工工序的安全过程控制 (89) 第8章环境保护及文明施工 (93) 8.1 环境保护 (93) 8.2 加强施工管理、严格保护环境 (94) 8.3 文明施工的目标、组织机构和实施方案 (96) 8.4 文明施工考核、管理办法 (100) 第9章生产厂家供货保障措施 (103) 9.1 供货保证承诺 (103) 9.2 保障措施 (103) 9.3 规避物资市场价格风险的应对措施 (106) 第10章生产厂家售后服务方案及保证措施 (108)

路灯照明施工方案

目录第一章电气总体程序要求1 第二章各工序流程及主要施工方法1 第三章电缆终端头的制作安装4 第四章电缆管及电缆的敷设8 第一章电气总体程序要求 1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。 2、电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。 3、路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。第二章各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法

1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。 2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。 3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度实验》

道路照明工程施工方案

施工方案报审表填报说明：本表一式三份，项目监理机构、建设单位、施工单位各一份。

萧县交通路下穿符夹铁路立交桥引道及道路工程道路照明工程专项施工方案编制：审核：审批：马鞍山路桥工程有限公司 2016年6月30日一、工程概况萧县交通路下穿符夹铁路立交桥下穿引道及道路工程路幅宽31-39.2m。路线走向为东至西方向，起点位于交通东路与S301平交口，路线沿交通路向西与符夹铁路在K0+356.815处立体斜交，下穿新建的四孔立交桥，终于交通路与行政大道平交口。铁路立交桥不在本项目建设范围内。道路照明采用双侧对称布灯，路灯平均间距30-35米，布置于道路两侧绿化带内或挡土墙上，路灯安装时按A、B、C相应顺序跳接供电。新建道路路灯选用钢管双挑灯、钢管单挑灯（h=12m），交叉路口选用中杆钢管灯（h=15m）。二、电气总体程序要求 1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。 2、电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。 3、灯基础浇注，路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。三、各工序流程及主要施工方法（一）、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收（二）、施工方法

1、定灯位：按照施工图及现场情况，以灯位间距为基准确定路灯安装位置； 2、挖沟及埋管：开挖电缆管预埋沟，按照施工图纸预埋相应的电缆管； 3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。 4、敷设电缆：应符合下列要求 1) 电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰； 2) 电缆的固定、间距、弯曲半径应符合规定； 3) 电缆接头良好，绝缘应符合规定； 4) 电缆沟应符合要求，沟内无杂物； 5) 保护管的连接、防腐应符合规定； 5、路灯安装规定 1)同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。 2)基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20。浇制钢筋混凝土基础前必须排除坑内积水。 3)灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。 4)灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定： 5)在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。 6)路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准的有关规定。 7)各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。 6、设备安装（路灯控制箱安装） 1)材料到场后经开箱检验，经业主同意后方可进行安装使用； 2)动触头与静触头的中心线应一致，触头应接触紧密； 3)二次回路辅助开关的切换接点应动作准确，接触可靠； 4)箱内照明应齐全。

路灯安装照明装置施工方案

目录新煤场照明设施安装施工方案 (2) 一、工程概况 (2) 二、编制依据 (2) 三、施工准备工作 (2) （一）技术准备 (2) （二）生产准备 (3) 四、施工方法和技术措施 (3) （一）工序流程 (3) （二）施工方法 (4) 五、施工主要设备和人员组织 (7) 六、安全文明施工 (8) 七、交工验收 (9)

新煤场照明设施安装施工方案一、工程概况新煤场位于电厂外某路西边，路灯电缆线埋设需跨过某路从电厂内的某变压器取电。煤场整体呈矩形，北面是一排空工房，东、西、南面均为围墙，东门有一门岗，路灯沿房檐与围墙布置，在一空工房内安装主控箱，使路灯线路分两路控制。此次需安装8个路灯，路灯间距35米，局部间距视煤场情况作适当调整，在路灯杆上安装引线装置，以便需要其它用电接线。路灯确保煤场照明全面，煤场的车辆能够安全进出。二、编制依据 1结合本工程现场实际情况 2结合我公司技术力量、物质力量，人员配备及机械装备等具体条件三、施工准备工作（一）技术准备 1、做好与设计的结合工作（1）由技术负责人协助项目有关人员认真学习图纸，并进行图纸自审、会审工作，理解设计意图及施工质量标准，以便正确无误地施工。由施工技术组认真编制该工程的施工组织设计，作为工程施工生产的指导性文件。（2）通过学习，熟悉图纸内容，了解设计要求，施工所应达到的技术标准，明确工艺流程。（3）进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节。（4）组织各专业施工队伍共同学习施工图纸，商定施工配合事

宜。（5）组织图纸会审，由设计方进行交底，准确掌握设计图纸中的细节。（二）生产准备 1、劳动力的准备根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。（1）对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。（2）特殊专业工种，将全部使用经特殊培训并有上岗证的施工人员。 2、材料准备（1）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作好备料、供料工作和确定仓库堆场面积及组织运输的依据。（2）根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。组织材料按计划进场，并作好保管工作。（3）施工材料的发放依据使用管理制订严格的材料领料制度，做到按需领料、按当日施工量领料，防止材料出库后造成的丢失损坏和污染。 3、机械准备根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度计划的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。四、施工方法和技术措施（一）工序流程

街道路灯照明施工方案

1.1街道路灯照明施工方案灯具施工地点选择首先对安装施工地点气候及周围环境考察，确定施工方案实施的可行性。施工地点选择遵循以下原则： 1、安装地点四周不能有遮挡物，确保太阳电池组件可正常采光 2、安装地点必须排水顺畅 3、如果距安装地点10米内存在河流、水坑等低洼积水点，则地基最低点必须高于积水点50年内最高水位；

4、安装地点地下不能铺设有电缆、光缆等公共设施，影响施工、安装。路灯地基施工地基是用来固定太阳能灯具的结构，同时它也起到放置和保护蓄电池（个别太阳能草坪灯除外）的作用。太阳能灯具的地基分为三种：太阳能草坪灯地基、太阳能庭院灯地基和太阳能路灯地基。因各种太阳能灯具高度及所受风力大小的不同，各种太阳能灯具对地基强度均有所差别。在施工时，确保地基强度及结构达到设计要求。路灯安装准备工作 1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。 2、安装人员及工具：专业安装人员3～6名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷，等。此外必须有吊车1辆，升降车1辆。

3、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装； 4、灯杆组件及易磨损配件（例如太阳电池组件、灯头等）在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。 5、下灯杆组件放置时，其上端处需有一铁架支撑，便于上灯杆组件的安装组装 1、组装灯杆组件（上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构） 1）安装灯臂：用细铁丝将下灯杆上裸露的护套线线端绑紧并用黑胶布缠裹；细铁丝的另一端穿过灯臂组件；在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、紧贴，然后采用合适的螺栓紧固灯臂组件于下灯杆上；固定灯臂组件时，避免灯臂组件挤压护套线，造成护套线线皮受损乃至切断；断开细铁丝及护套线的连接； 2）安装灯具（内装有灯源）：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内；拉动护套线，同时将灯具插入灯臂上，两者的重合长度为150mm；将护套线接在灯具内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上；关闭灯具。 3)组装上灯杆组件： a、依次将支架组件和角钢框紧固于上灯杆组件上，螺纹连接部位要受力均匀、紧固；连接支架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内； b、太阳电池组件护板护板放置于角钢框中，然后将太阳电池组件放置于护板上；安放太阳电池组件时，接线盒均处于高处，当太阳电池组件横放时，接线盒应向距灯杆组件近的方向靠拢； c、据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好，

市政道路工程路灯照明施工方案学习资料

路灯照明工程施工方案一、编制依据 1、国家相关法律、法规及以及最新的市政工程施工及验收规范，本工程拟采用的主要规范、规程及标准（规程）：《城市道路照明设计标准》 CJJ45-2006 《城市道路工程设计规范》CJJ37-2012 《建筑物防雷设计规范》GB50057-2010 《城市道路照明工程施工及验收规程》（CJJ89-2012）《民用建筑电气设计规范》JGJ 16-2008 2、我公司施工类似工程所积累的工法成果、工艺方案以及所拥有的施工技术力量和机械设备。 3、本工程招标文件、投标文件、施工合同、施工图图纸、变更图纸、图纸会审纪要等。二、工程概况 1、本施工方案的编制力求做到详细，具有可操作性和实施性，尽量做到能用于指导实际施工。针对本工程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体说明。本工程为城市主干道，路灯照明工程只包括莲花路工程K0+000~K2+365段路灯照明工程。 2、本路段由城网10KV供电，设置箱式变电站2台。箱变1XB暂定在K0+560处，供电范围为K0+000-K1+260，供电半径约600m。箱式变电站

2XB暂定在K1+740处，供电范围为K1+320-K2+360，供电半径约600m。本路段路灯计算负荷为43.8KW。 3、路幅宽42m，路灯照明在两侧对称布置，单杆单挑，光源高14m，挑壁3m。仰角12°，选用LED灯，功率（150+150）W。结合行道树的布置，满足合理配光配要，标注路段灯杆间距为36m。交叉路口根据实际情况改用夹角可调双挑臂路灯或三火中杆灯，光源腔的防护等级为IP65，电气腔的防护等级为IP55。标注路段平均照度30ix，亮度2.0cd/㎡。照明功率密度值0.6w/㎡。路灯分为全夜灯和半夜灯，全夜灯和半夜灯由两个不同的回路供电，后半夜仅全夜灯运行，要求各回路负荷均匀分布在三相上，采用时钟控制及路灯所内计算机中心集中监管。 4、电缆选型及线路保护：路灯配电线路采用三相五线制，采用VV-1KV 单芯电缆供电，各相回路交错接至灯具，每回路三相负荷应尽量平衡；路灯主线电缆为VV-1KV-25mm2，接线井至灯杆内检修门导线为BVR-3*2.5 mm2，检修门至灯具间导线为BVV-3*2.5 mm2。单个灯具采用熔断器保护，熔断器设置在灯杆底部的接线盒内，熔断器选用RL1-10A。 5、电缆穿管外加砼包封沿人行道埋敷，一般管顶距地面埋深≥0.7m，在每个路灯位置及交叉口设路灯接线井，交叉路口四通井1160*840mm。其他一律为700*700mm。 6、防雷及接地：采用TN-S接地系统，单灯接地电阻小于10欧。在道路两侧各敷设一根VV-1*25 mm2电缆作接地干线，从路灯专用箱引出，所以灯杆、灯具等均应与接地干线连接，隔300m左右设公用重复接地，要求接地电阻小于4欧。

路灯照明工程施工方案

中建廊坊新兴产业示范区市政工程路灯照明施工方案编制：审核：审批：中建廊坊新兴产业示范区工程项目经理部

目录一、编制依据和编制说明 (1) 1、编制依据 (1) 2、编制说明 (1) 二、工程概况 (1) 三、施工主要人员组织和配备 (2) 四、施工材料机具准备 (2) 五、主要工序及施工方案 (2) 5.1测量、定灯位 (2) 5.2挖沟 (2) 5.3埋管 (3) 5.4浇注路灯基础 (3) 5.4.1钢筋、预埋件的安装 (3) 5.4.2模板安装 (3) 5.4.3混凝土浇筑 (3) 5.4.4基础回填 (4) 5.5.敷设电缆 (4) 5.6.路灯安装 (4) 5.6.1基础清理 (4) 5.6.2检查灯具 (4) 5.6.3调整预埋件 (5) 5.6.4灯具的接地保护。 (5) 六、确保工程质量的技术措施 (5) 6.1质量保证体系图 (5) 6.2质量目标 (6) 6.3质量保证体系 (6) 6.4冬季施工质量保证措施 (7) 七、确保工程安全生产的技术组织措施 (7) 7.1安全管理目标 (7) 7.2建立安全保证体系 (7) 7.3安全生产管理制度 (7) 7.4施工用电管理 (8) 八、保证工期及文明施工管理措施 (8) 8.1计划工期 (8) 8.2 工期保证措施 (8) 8.3文明施工管理措施 (8)

路灯照明施工方案一、编制依据和编制说明 1、编制依据 1.1廊坊新兴产业示范区道路工程施工合同； 1.2中国城市建设研究院设计的本工程电气施工图； 1.3本工程现场施工条件勘察； 1.4涉及本工程施工及管理的主要规范包括但不限于以下内容：（1）《民用建筑电气设计规范》 JCJ/T16—2008 （2）《建筑照明设计标准》 GB50034—2004 （3）《供配电系统设计规范》 GB50052—95 （4）《低压配电设计规范》 GB50054—95 （5）有关路灯施工质量验收规范。 2、编制说明本技术方案，在详细阅读及充分理解施工平面图纸，深入现场考察的基础上，目标工期、施工质量控制、项目管理机构及劳动力组织、施工机械设备和周转材料配备、主要分部分项工程的施工方法及技术措施、质量安全、文明施工保证措施等方面进行施工组织设计和部署。二、工程概况本工程为河北廊坊新兴产业示范区的主干道，共分为横三路、纵二路。横三路道路全长9115.272米，纵二路道路全长8178.874米。道路横断面设计：本段道路规划红线为50米，市政红线110米，采用四块板断面形式，中央设10.0米绿化带，两侧各12.0米机动车道，各2米绿化带，各4.0米非机动车道，各2米人行便道。该工程为城市干线性主干路，采用双侧对称布灯的照明方式；路灯布置于道路两侧机非分隔带上，双臂路灯间距35米。横三路需路灯506组，纵二路392组。电源由路灯变压器引入，配电采用TN-S系统。

太阳能LED路灯项目实施方案

太阳能LED灯实施方案、项目实施步骤、需求分析(略) 、功能分析 LED太阳能灯，具有节能、环保、寿命长，免维护等优点，光源可以采用几百颗高亮度LED组成，内置路灯控制器(光控、时控)及LED恒流驱动器，用户只需要连接灯杆、蓄电池，就可以完成太阳能路灯的组装生产。产品适用于小区道路、庭院、工业园区及新农村亮化工程的照明。太阳能LED灯不需要外接220V电源，提高安全性。采用太阳能作为驱动。每个LED 灯组都配置一个单独的太阳能电池板，该电池板能够使电池在阳光充足的条件下充电。可以将它们放置在家门口，信箱上，柱子等白天或者夜晚需要高亮度照明的地方。灯的电池不需要直接的太阳光，仅仅需要对着天空即可。只要有太阳光，灯的电池就可以自动充电，同时，日落之后灯就会自动发亮。不需要保养，不需要更换电池，不需要更换灯泡。灯的特点： 1. 采用太阳能驱动，不需要电力 2. 采用LED为光源，不需要更换灯泡 3. 电池在充足电之后可以维持发光 4. 灯可以自动启动和关闭 5. 具备良好的防水和耐环境侵蚀的性能 2.1 、系统组成太阳能LED灯指的是用太阳能电池板作为能源采集方式替代传统的市电接入方式，采集太阳能转换为电能存储到蓄电池，在需要照明时驱动照明设备，这里的照明设备采用高亮度LED替代传统的照明灯。产品由四大部分组成，即： 1) 太阳能采集和转换部分——太阳能板； 2) 电能存储部分——蓄电池； 3) 照明部分一一高亮度LED灯 4) 控制电路； 5) 其它——如支撑部件，控制箱灯。

太阳能板 2.2 、系统部件指标：组件功能类型一太阳能电池板利用光伏效应将太阳能转换为电能单晶硅太阳电池、多晶硅太阳电池（总称晶体硅太阳电池）和非晶硅太阳电池电池存储电能有铅酸免维护蓄电池、普通铅酸蓄电池和碱性镍镉蓄电池三种，主要是第一个，普通铅酸蓄电池需要维护，而碱性镍镉蓄电池较贵 LED 灯照明白色，彩色，单个大功率或多个小功率电路过充、过放保护，光控、时控，防反接，LED 恒流驱动单片机或比较器方式其它提供物理支撑，连线等灯架，控制箱，连线图3系统电气i 控制电路 :匕表1、部件功能图？太阳能LFD 路灯结构示意图蓄电池 LED 灯图1太阳能路灯实物图灯头姜示意图

某市政道路照明工程施工方案

目录第一章编制说明 (1) 第二章施工组织管理机构及保证措施 (6) 第三章主要工程项目的施工方案、施工方法 (9) 第四章各分项工程的施工顺序 (15) 第五章保证照明工程质量的技术措施 (16) 第六章文明施工操作方案、安全生产及环保措施 (30) 附件 1 主要工程分项施工工艺框图 (49) 第一章编制说明一、工程介绍 1.陵州大道项目主要情况：陵州大道作为仁寿县城总体规划“一轴三环”中的第二环线，在绕城大道未建成

前起着替代国道213线过境路，缓解城市交通压力，带动城北经济发展的重要作用。陵州大道一期建设工程位于仁寿城区东片区，起点接213国道仁寿收费站前约100米处，自西向东延伸894.979米后转向南至仁富路（S106）。道路全长7530.584米，规划红线宽度为45米，规划绿线宽度为60米。本工程还包含文林镇城北大道延伸段245.197米，道路红线宽度45米。在BK0+070、K3+040、AK0+400大桥设计有三处桥梁。 2.学府路项目主要情况学府路工程位于文林镇高滩村，起于仁寿大道延伸线（K0+000），根据接入道路及周边已建建筑物高程，止于陵州大道规划道路K5+092位置，全长1041m，市政道路规划红线30m，线路左侧靠近新建一中校侧为13m，另一侧为17m，建设面积30000平方米，征地约135亩。 3.照明工程主要情况 3.1、本工程照明光源采用高光效高压钠灯，节能控制采用高效节能的可变功率电子镇流器（时间可设置），当半夜车流小，人稀时自动降低每盏灯的功率，整体功率下降40%~50%从而达到节能。3.1、本工程负荷等级为城市三级用电负荷，用电设备总容量：445.98KW，其中道路照明设备容量为395.98KW，预留本道路交安及其他用电负荷50kW。 3.2、本工程在道路K0+830、K2+240、K3+550、K5+030、K6+635东侧绿化带内各设置一台户外箱式变压器（共计5台箱变，单台箱变容量160KVA，同时为本道路及周边道路提供照明、景观、交安电力），电源由就近电网引入10KV电源至本工程箱变内，经变压为380V后【三相五线制配电（L1+L2+L3+N+PE）】，再引出至远端，为本工程提供照明及交安电源，一般供电范围不超过800m。 3.3无功补偿：配电系统采用低压集中补偿（配电箱、箱变内补偿）和路灯灯具单灯补偿相结合的补偿方式，补偿后低压系统的功率因数达到0.9以上。 3.4、本工程前期照明控制方式采用：时钟控制、手动控制、光控和RTU 远程控制相结合，并预留接口；后期可接入城市路灯管理处的总控制系统中。为了节约能源和后期运行成本考虑，本工程节能方式采用深夜能自动降低每盏路灯功率的双功率电子镇流器（时间可调），当深夜车流量小时，自动降低单灯功率，从而整体降低路面亮度（照度），以达到节能效果。 3.5、本工程采用低压计量方式，根据不同用电性质（照明、景观等）分别计量。 3.6、本工程陵州大道在两侧隔离带上设玉兰灯，光源采用高光效高压钠

道路及场地路灯照明工程施工方案

路灯照明施工方案编制：审核：审批： **************工程项目经理部

目录一、编制依据和编制说明 0 1、编制依据 0 2、编制说明 0 二、工程概况 (1) 三、施工主要人员组织和配备 (1) 四、施工材料机具准备 (1) 五、主要工序及施工方案 (2) 5.1测量、定灯位 (2) 5.2挖沟 (2) 5.3埋管 (2) 5.4浇注路灯基础 (2) 5.4.1钢筋、预埋件的安装 (3) 5.4.2模板安装 (3) 5.4.3混凝土浇筑 (3) 5.4.4基础回填 (4) 5.5.敷设电缆 (4) 5.6.路灯安装 (5) 5.6.1基础清理 (5) 5.6.2检查灯具 (5) 5.6.3调整预埋件 (5) 5.6.4灯具的接地保护。 (6)

六、确保工程质量的技术措施 (6) 6.1质量保证体系图 (6) 6.2质量目标 (6) 6.3质量保证体系 (7) 6.4冬季施工质量保证措施 (8) 七、确保工程安全生产的技术组织措施 (8) 7.1安全管理目标 (8) 7.2建立安全保证体系 (8) 7.3安全生产管理制度 (9) 7.4施工用电管理 (9) 八、保证工期及文明施工管理措施 (10) 8.1计划工期 (10) 8.2 工期保证措施 (10) 8.3文明施工管理措施 (11)

路灯照明施工方案一、编制依据和编制说明 1、编制依据 1.1**********工程施工合同； 1.2中国城市建设研究院设计的本工程电气施工图； 1.3本工程现场施工条件勘察； 1.4涉及本工程施工及管理的主要规范包括但不限于以下内容：（1）《民用建筑电气设计规范》JCJ/T16—2008 （2）《建筑照明设计标准》GB50034—2004 （3）《供配电系统设计规范》GB50052—95 （4）《低压配电设计规范》GB50054—95 （5）有关路灯施工质量验收规范。 2、编制说明本技术方案，在详细阅读及充分理解施工平面图纸，深入现场考察的基础上，目标工期、施工质量控制、项目管理机构及劳动力组织、施工机械设备和周转材料配备、主要分部分项工程的施工方法及技术措施、质量安全、文明施工保证措施等方面进行施工组织设计和部署。

城市道路照明工程施工方案

照明工程施工方案（1）电源及控制本工程施工起点为规划铁牛路路口，桩号为0+313.64，施工终点与现况文明路接顺，桩号为0+960.00，总长为646.36m。其中，新建桥梁全长236m，桥头引道全长410.36m。施工设置1座箱式变电站。变压器容量160KVA,采用Dyn11接线的三相配电变压器，箱变内预留交通信号灯、景观照明及广告照明用电负荷的容量，负荷率不大于70%；箱变最长半径500m左右，设于负荷中心。箱式变电站净尺寸约1.7米x2.4米（根据供应厂家尺寸），四周预留2米维修距离。由箱式变电站引出三相220/380V电源就近引入用电设备，低压配电系统接地采用整个系统中性线和保护地线分开的TN-S系统。（2）电缆管道工程施工根据设计要求，必须做到管孔数量管位走向及预埋接线盒准确无误。管沟槽应根据设计平面图布置的电缆管道走向位置，与规划制定的管位进行施工。根据所埋设的管材及规格，定位管槽中线，然后根据设计要求的宽度、深度确定边线，用人工开挖，将挖出的土石堆放在指定位置，不得影响道路施工车辆的通过。预埋管接口处连接牢固。回填时先填土20cm，人工夯实，然后冲击夯实，并检测达设计要求为准。电缆管沟回填至道路基础层由道路基层材料填铺至路面。（3）电缆敷设施工 ①电缆检查施工前应检查电缆的型号、规格是否与施工图相符。电缆的长度应为地埋长度的101.5～102％，再加上终端每个杆的进出的1.5～2米以备重新封用，测试调整盘电缆的绝缘电阻不小于10MΩ。 ②电缆敷设采用三相电源供电方式，灯具按相序跳接，电缆敷设采用穿管作井方式。电缆选用YJLV-5*50mm2电力电缆，照明电缆的末端压降均小于10%，灯具灯杆内部接线导线均采用聚氯乙烯护套铜芯线（BVV-3X2.5mm2）。电缆在灯杆内接线，井内无接头，在灯杆内按灯具数量设置相应数量的熔断器，400W高压钠灯装设

文档之家
