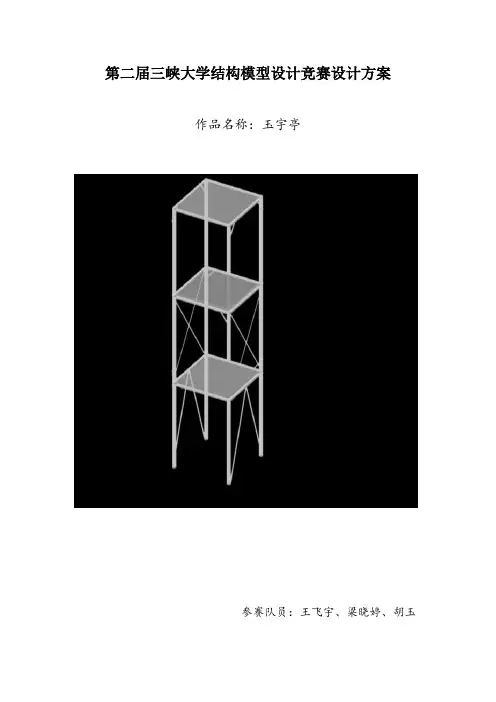

第二届三峡大学结构模型设计竞赛设计方案
作品名称：玉宇亭
参赛队员：王飞宇、梁晓婷、胡玉
1. 设计构思
1.1 竞赛赛题分析
1?本次竞赛要求制作带屋顶水箱的竹质材料多层房屋结构，模型包括小振动台系统、上部多层结构模型和屋顶水箱三个部分。
2. 模型的各层楼面系统承受的荷载由附加铁块实现。水箱通过热熔胶固定于屋顶，多层结构模型通过螺栓和竹质底板固定于振动台上。模型试验仅在单一水平向施加地震作用。试验时模型放置方向由参赛者自行确定。
3. 本次竞赛采用振动台单方向加载，通过输入实测地震动数据模拟实际地震作用。
4模型总高度应为75cm，允许误差为士10mm。模型底面尺寸不得超过22cm X22cm的正方形平面，即整个模型需放置于该指定平面范围内，模型必须3个楼层，底板视为模型第一层楼板。每个楼层层高25 cm ,允许误差为士5mm。楼层各层空间应满足使用功能要求。在模型内部，楼层之间不能设置任何横向及空间斜向构件。
5.材料：竹材，用于制作结构构件。有如下二种规格:
竹材力学性能参考值：弹性模量1.0 xiO4MPa，抗拉强度60MPa。热熔胶、模型底板、砂纸等。
1.2模型设计思路
我们以概念设计辅助计算设计为基础，从设计开始，把握好能量输入、建筑体型，结构体系、刚度分布、构件延性等主要方面，从根本上消除建筑中的抗震薄弱环节，再辅以必要的计算和构造措施，可以设计出具有良好抗震性能和足够可靠度的建筑。
1.模型主要承受竖直荷载和较大的水平动载，竖直荷载要求模型有较强的抗压性能，水平动载对结构的刚度要求较高，同时要求结构有较强的抗剪能力。
按设计要求，在楼面承受荷载情况下外加较大的水平动力荷载，因此，我们选择了整体构造截面为矩形的框架结构，并且利用箱型梁
与正方形。柱子的刚性连接形成矩形框架，使结构具有较好的整体性，以便承受较大的动力荷载。
结构整一层及三层为完全对称，二层为交错设计，质量刚度沿截面形式均匀分布，上部结构与下部结构的重心位于同一竖直轴上，这
样上部结构的自重不会在下部结构截面中引起过大的附加弯矩。避免
结构模型偏心受扭，做到了受力方式合理，传力路径明确，整体性、抗震性较好。
3.在加载过程中，荷载等效为均布荷载作用于柱和梁上。通过拼接，该模型的柱和梁形成了一个统一的整体。梁在均布荷载作用下，
其弯矩使得纵梁下部受拉，上部受压。梁与梁之间设有斜杆做支撑，使得支撑部分连为一个整体，并且加强梁对荷载的抵抗能力。
4. 利用下刚上柔的设计原理。第一层主要承受较大竖向荷载，故
正面利用斜向杆，侧面利用竖向杆进行支撑，既抗竖向荷载又抗水平动荷载。第二层考虑到剪力墙结构要产生较大形变，且承受上面两层
的竖向荷载，同时考虑到模型质量问题，第二层正面用拉带进行加固，两个侧面进行交错刚体加固。第三层上部角全部采用刚性杆件加固，既抗水平动荷载也抗竖直荷载。
5.充分利用竹质材料的特性，每一层铁块加载的层面为从0.2mm 的竹质纸上撕下的膜，既足够强韧又足够轻。
6. 在模型每个节点处都用厚度为0.20mm的材料做成的腰为
30mm的薄片进行粘贴，来保证模型在震动过程中不会节点先坏。
7. 所有的梁均采用矩形立放，杆和梁均做成空心结构。梁的抗弯强度不足时，增加截面高度比增加截面宽度更有效。对具有相同截面面积的实心及空心截面进行理论分析发现，不论截面的几何形状如
何，空心截面的抗弯截面模量ZW总比实心截面的大。
8. 在设计合理的前提下，我们必须保证我们的做工精细、合理，这样才能使设计的模型最大程度的展现其作用
2. 作品介绍
2.1尺寸参考数介绍
主要承重结构：柱，横梁，次梁，撑杆，拉带尺寸与数量表。
2.2结构三视图
实物图
俯视图
