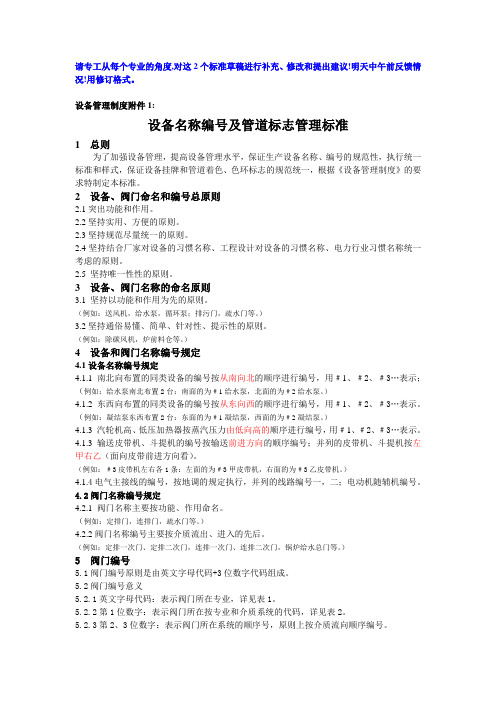

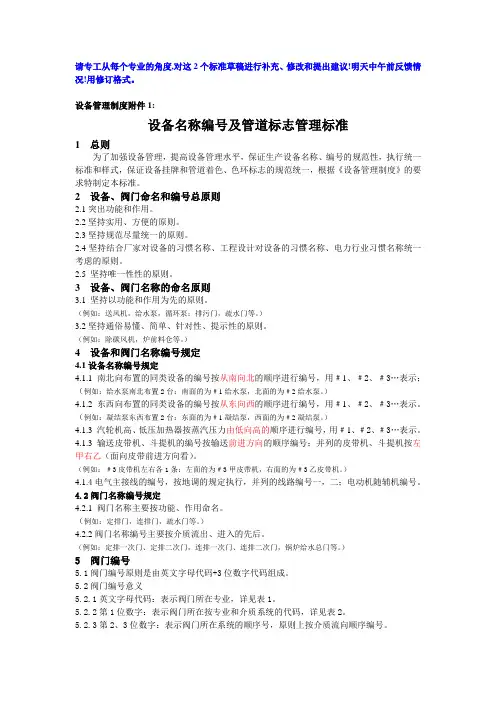

阀门编号规范

阀门编号规范
阀门编号规范

附件十二:阀门编号规定

本阀门规定不包括液压控制阀门、气动阀门和电动阀门的电驱动装置。阀门的设计、制造、检验应符合ASME B16.34《法兰端、螺纹端和焊接端阀门》。

1.阀门设计、制造要求以及结构长度、检验要求见下表

阀门连接端:法兰尺寸: HG/T 20615-2009 HG/T20623B-2009

承插口尺寸: GB/T 14383-2008

螺纹端尺寸: GB/T 14383-2008

阀门对焊端(坡口)执行标准:GB 50316-2000(2008版)、GB50236-2011。

对焊端接管尺寸执行标准:HG/T20553-2011 Ia系列低温碳钢阀门法兰连接端尺寸:ASME B16.5 ASME B16.47B

低温碳钢阀门对焊端接管尺寸执行标准:ASME B36.10M

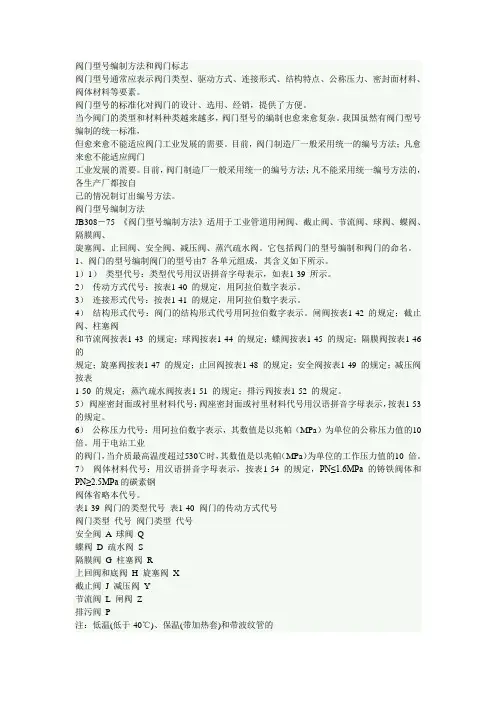

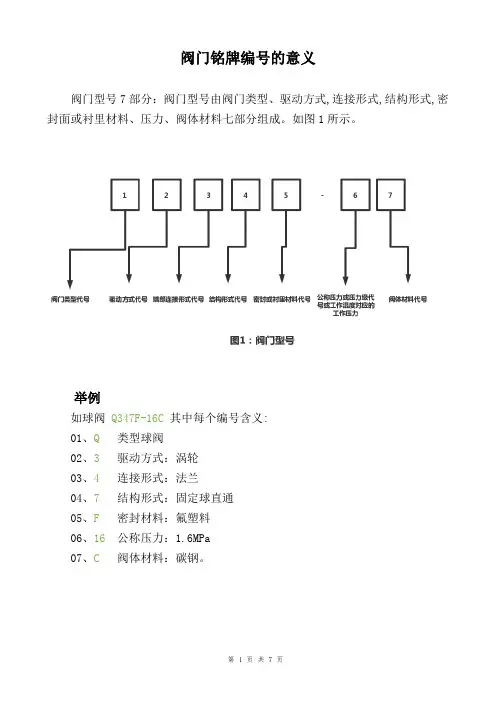

2.阀门编号执行以下规定

阀门编号(订货号)由9个(组)数字(字母)组成,它规定了阀门的类型、压力等级、阀体材料、连接方式以及内件材料。

阀门编号: X X X X XXX X X – X X

1 2 3 4 5 6 7 8 9

其中: 1单元:表示阀门类型

2单元:表示阀门结构型式

若为栓接阀盖(B.B)、轭式明杆外螺纹(0S&Y)支架式可省略,压力自紧密封阀盖用P表示。

3 单元:表示压力等级

4 单元:表示阀门连接方式

5 单元:表示阀门内件材料代号

5.1 闸阀、截止阀、止回阀

5.2 蝶阀

5.3 球阀

5.4 旋塞阀

7单元:阀门填料、垫片对应表如下:

8单元:

对于低温阀门:工况0∽-45℃:S; 工况-46∽-70℃:D; 工况-71∽

-196℃:K S 、D 、K 表示低温阀门在低温下各温度区间对阀杆的加长长度要求(根据相应标准并结合项目地区实际情况)、制造技术要求和检验要求。

低温阀门应遵照低温阀门技术条件JB/T7749-95,特别要指出:

(1)工况为0∽-45℃的低温碳钢阀门要用干冰对所有零部件材料进行100%冷处理,这主要是为了材料在低温下进行冷缩变形。

工况为-46∽-196℃的不锈钢阀门要求按JB/T7749-95中5.7条款将阀门各零部件100%进行深冷处理,防止材料的相变及体积变化。

(2)相同铸造条件,按每一熔炼炉次,每五个或不足五个的各抽取一个进行RT 检查,不合格时其余件应全部检查。

(3) 低温不锈钢阀门材料按规范做-196℃下的低温冲击试验,低温碳钢阀门材料按规范做-45℃下的低温冲击试验。

(4) 组装后的低温阀门的低温试验:以检验阀门在低温下的开启、关闭性能、密封性能等。

对于工况为-71∽-196℃的阀门要求按JB/T7749-95中6 条款进行100%逐个低温试验。 对于工况为-46∽-70℃的阀门要求按JB/T7749-95中6 条款进行低温试验。试验要求将阀门按温度段、按管径规格进行分批,试验比例按批段内阀门总数20∽30%抽取,至少抽检一台,若其中一台不合格,将在该批段内重新按加倍抽检,若其中再有一台不合格将退货。温度段管径段划分如下:

-196℃≤T <-71℃K 100% (5)所有的低温阀门必须经过严格的脱油脱脂脱水处理,并需要采用紫外线灯进行照射检验,清洁后的阀门必须严格包装防止再污染。清洁处理可以按照下列标准执行:

EIGA IGC Doc 13/02/E OXYGEN PIPELINE SYSTEM 氧气管道系统

ASTM G93 Standard Practice forCleaning Methods and Cleanliness Levels for Material and Equipment Used in Oxygen-Enriched Environments1 用于氧气环境材料和设备清洁方法和清洁度标准.

9 单元:表示阀门驱动方式

手轮驱动可以省略, W表示齿轮驱动(对于蝶阀表示蜗轮传动),E表示电驱动

采用齿轮传动方式阀门数据表

压力等级闸阀截止阀蝶阀

CL150 ≥400 ≥250 ≥200

CL300 ≥350 ≥250 ≥200

CL600 ≥250 ≥150

CL900 ≥150 ≥150

3. 硬密封球阀的阀球、阀座、阀杆的硬度HRC≥55,(要求阀球采用喷涂技术,以保证阀球在今后运行中的耐磨性能),特别是煤气水分离装置所用球阀为硬密封球阀,介质为含尘煤气水,要求球阀具有良好的耐磨性。

工艺介质用球阀泄漏等级按EN12261-1 B ANSI B16.104 VI级合格,其他阀门泄漏等级按EN12261-1 B ANSI B16. 104 V级合格。

4.锻造或铸造阀门,阀体/法兰为整体锻造/铸造,不采用焊接法兰。阀门流道内腔按规程做清理,露出材料本色,彻底除去毛刺等,达到流道光滑、清洁,同时流道内避免有任何尖锐突起。阀门不采用焊接修复。阀门的上阀盖与阀体之间采用螺栓连接,不采用螺纹连接的

阀盖。

5. Class2500高压过热蒸汽等级(545℃,10.3 MPa)的阀门为电站阀,本等级对焊阀门要求阀门制造厂带一节材质为A335 P91的短管,短管长度应不小于150mm。短管一端的壁厚与阀门的对焊端壁厚一致,短管另一端壁厚与管子(材质为P91)焊接端壁厚一致。阀门自身对

焊端壁厚及阀门本身的厚度由制造商负责。阀门厂供货时阀门、短管为一体供货。
