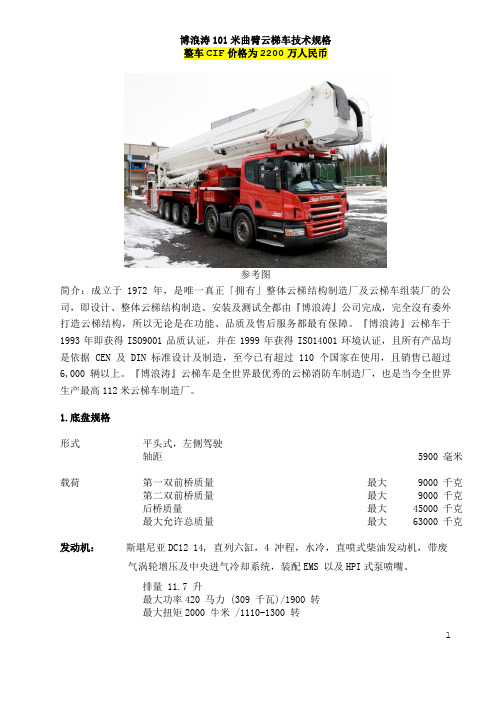

1 博浪涛101米曲臂云梯车技术规格
整车CIF 价格为
2200万人民币
参考图
简介：成立于1972年，是唯一真正「拥有」整体云梯结构制造厂及云梯车组装厂的公司，即设计、整体云梯结构制造、安装及测试全都由『博浪涛』公司完成，完全沒有委外打造云梯结构，所以无论是在功能、品质及售后服务都最有保障。『博浪涛』云梯车于1993年即获得ISO9001品质认证，并在1999年获得ISO14001环境认证，且所有产品均是依据CEN 及DIN 标准设计及制造，至今已有超过110个国家在使用，且销售已超过6,000辆以上。『博浪涛』云梯车是全世界最优秀的云梯消防车制造厂，也是当今全世界生产最高112米云梯车制造厂。
1.底盘规格
形式 平头式，左侧驾驶
轴距 5900 毫米
载荷 第一双前桥质量 最大 9000 千克 第二双前桥质量 最大 9000 千克 后桥质量 最大 45000 千克 最大允许总质量 最大 63000 千克
发动机： 斯堪尼亚DC12 14, 直列六缸，4 冲程，水冷，直喷式柴油发动机，带废
气涡轮增压及中央进气冷却系统，装配EMS 以及HPI 式泵喷嘴。
排量 11.7 升
最大功率420 马力 (309 千瓦)/1900 转
最大扭矩2000 牛米 /1110-1300 转
排放标准欧Ⅲ
油箱容量300升，钢制，右置
离合器仪表板上显示离合器超载警示
变速箱斯堪尼亚GR900型，12档变速箱，由一个4档主箱，一个爬行档和一个2档副变速器组成，可将主箱内的四个主动齿轮分成高低档范
围。八个最高齿轮同步操作。（爬行挡）减速比16.86:1。
取力器斯堪尼亚EG660，变速箱取力，传动轴输出，转速：发动机转速X
1.24。
最大扭矩1200牛米，旋转方向与发动机转向相反。
前桥斯堪尼亚2xAM920，高强度淬火钢。
辅助桥1斯堪尼亚 ARA820转向辅助桥，装在第一传动桥前方，空气悬架带单级轮胎。
辅助桥起重气动式辅助桥起重，电控和气控，仪表板操作。
后桥斯堪尼亚 ADA1501P，纵向排列双驱动后桥，单级螺旋锥齿轮主减速
器，带轮边减速器
型号：斯堪尼亚RBP835/RP835,附带差速锁
辅助桥2斯堪尼亚 ARA900转向辅助桥，装在第二传动桥后方，空气悬架带单级轮胎。
辅助桥起重气动式辅助桥起重，电控和气控，仪表板操作。
车轮7 个盘式轮辋，规格 11.75x22.5"，轮胎规格385/55R22.5"
8 个盘式轮辋，规格9.00x22.5" ，轮胎规格315/70R22.5"
2 个盘式轮辋，规格14.00x22.5" ，轮胎规格445/65R22.5"
包括一个全尺寸385/55备轮
制动系统全空气直接制动系统，独立回路（前、后、紧急制动回路）。弹簧式驻车制动，作用于双后轮。
.防抱死刹车系统
悬挂系统钢板弹簧悬架，前桥抛物线式，后桥空气悬架
前悬抛物线式钢板弹簧悬挂，规格3x29
后悬每轴两个下置式空气弹簧
2
转向系统液压助力转向
双回路转向系统
可调转向盘
电气系统24伏，带两个12伏串联蓄电池
电池容量180安时
交流发电机输出，最大100安培
总电源开关，1极，带关闭发动机功能。
蓄电池联结最大电流200安培
仪表盘深色不反光飞机型仪表盘，设有各项工具和控制，便于驾驶员操作。
带里程表和时钟的车速计，燃油计，冷却剂温度表，转速计，油压表，
电表，制动压力和发动机运转小时计。方向警示灯，（前照灯）远光，
制动压力及驻车制动。行车电脑，带发动机运行小时计，油压，电压，
涡轮增压压力和燃耗控制，巡行控制，带转向盘开关。
驾驶室斯堪尼亚CP19-低入口驾驶室。驾驶室为镀锌钢板焊接结构。前部分和挡泥板由防腐蚀合成材料制作，驾驶室前置。
照明灯两个大灯带远光束和近光束。方向指示灯，位置灯/驻车灯。两个结合尾灯带位置灯/驻车灯，方向指示灯，尾灯，反光灯及牌照灯及刹车
灯，H4型大灯，外遮阳板示宽灯，白色，遮阳板外部聚光灯，后雾灯
倒车灯。
2. 主要操作数据
最大工作高度101 m 最大工作外伸23.5m 从地平面到65米以上所有高度的最小工作外伸19.5 m 地平面以下最大工作范围 8.3m 最大安全工作负载400 kg 最大喷水量 3800 l/min 连续旋转360°行驶高度 4.0 m 行驶长度16.7 m 行驶宽度 2.55m 带底盘典型重量 63t
3
4
3. 主车架
高空装置的主要负载支撑元件为坚固的主车架，承载操作云梯所产生的所有负载。 主车架通过螺栓固定在底盘架上。前固定螺栓装有弹簧，当直腿全部放下后可以允许地盘架梁弹性伸缩，因此而避免应力集中在底盘梁上。实际主车架为全部焊接的矩形钢结构，具有很高的硬度，进而具有最大的舒适性和操作安全性。
3.1. 支腿系统
支腿系统包括四个液压驱动支腿，安装在主车架内的支架内。每个支架装有可调节
5 的引导器，可以提供支腿横梁平滑精确的运动。支腿活塞棒由闭合的钢型材完整保护，内有水平运动的液压气缸和气缸垂直运动的液压管，完全保护内部装置不受外力损坏。
安装有垂直运动气缸，以使垂直梁内的活塞棒被保护而不受损坏。
H 型支腿能够从后面障碍物支起车辆，必要时可以放在升高的结构上。每个垂直支
腿都装有自动矫正的脚踏板，以便均匀铺开负载，可以在不平地面上操作。
支腿系统也包括一个后轴锁系统，可以在需要时达到稳定标准。
整个支腿系统的控制位于车后的防尘防水的箱子内。支腿系统还附加可移动的“一键式”可变支腿控制盒允许操作人员在任何时候都看到支腿。只需按一个键就可以自动使轮胎离地，平衡车辆；同样也可按一个键就把支腿收回到行驶状态。
包括支腿控制的储物箱装有一个自动操作门开关和照明灯，以便夜间操作。
3.2. 车身和设备箱
车身支架由铝制成，并覆有防滑铝板，坚固性足够人员在上面自由行动。为了方便进入，车身两边具有凹进的台阶，设备箱由铝型材和铝板制成，所有储物箱都装有卷帘门，防水防尘。所有门装有自动开关，一旦打开门，灯会自动打亮，同时启动驾驶室内的警灯，显示所有门都没有完全关闭。
4. 臂
具有三个臂，第一臂和第二臂可以弹
性伸缩，进行直接运动。所有臂都是
垂直运动，第一臂从地平面升高约85
度，第二臂从第一臂开始升高约最大
158度，第三臂相对于第二臂移动90
度。垂直运动可以进行25米的高空伸
出运动。
第一臂的所有伸缩节同步运动，如当
伸出和收回臂时，运动开始和结束时
慢速改变时不需要中间推拉。所有节
都装有可调节的引导，提供平滑精确
的运动。
4.1. 转台
转台是一个完整的全钢结构。中心柱包
括带有双销的滑动环，用于电子连接。
100mm 的防腐蚀水管，液压管和连接罐
体的管允许转台进行连续旋转。
带有自动操作制动系统的旋转减速齿轮
安装在转台的中心前部，驱动旋转的液压马达安装在传动装置内。
转台左边有低控制台，随着转台旋转。
4.2. 工作斗
工作斗由管状钢型材制成，焊接在一起。工作斗尺寸为0.9 m x 2.2 m x
1,1 m，装有两个门，一个位于侧边，另一个位于前边。最大安全负载为400
kg。
4.3. 工作斗平衡
平衡系统通过一个带有两个全自动和独立的安全电路的自动水平监视装置进行
控制，以应对不可控制的平衡故障。自动平衡系统设一个主开关，因此可以独
立并且启动手动控制系统。
水平运动由一个位于臂内液压气缸驱动。此气缸连接到机械联接上，可以运载
整个安全工作负载。
4.4.工作斗旋转
工作斗可以向两边旋转60 度，工作斗和转台上都有控制装置。两个控制面板
上都有工作斗居中的指示。
4.5. 向下折叠的援救平台
工作斗前面有一个带有自动操作安全扶手的援救平台，援救平台尺寸为1,36 m
x 0,5 m.
4.6. 对讲系统
转台和工作斗之间有一个晶体管对讲系统。
免提操作的组合麦克风和扩音器位于工作斗内和转台控制台上。
4.7 工作斗水幕喷淋系统
工作斗底部安装水幕自保喷头，在使用时喷头喷水，形成水幕，在火灾中有效
地保护工作斗及工作斗上的人员。这个系统可以在工作斗控制或在转台遥控。5.液压系统
液压驱动通过一个轴向活塞泵提供，由取力器驱动。所需功率为100...120 kW。
不操作任何云梯装置时，泵以最小的流量和压力旋转。当操作其中一项运动时，控
6
