Q /TTHB 003 朝阳彤天环保发展有限公司管理体系文件
福立GC9790
气相色谱仪作业指导书
版次：第一版
编制：张楠
审核：庄艳艳
批准：霍丽丽
受控印章：
持有人：张楠
2016年3月15日发布 2016年3月15日实施
GC9560气相色谱仪操作规程 一、仪器的操作 1.开机：打开氮气总阀门，调节减压器至0.4Mpa。打开氮气-空气发生 器的电源，流量显示为0.4Mpa（指向数字4）。 2.打开电脑和色谱工作站，让色谱工作站处于采样状态。 3.检查气相色谱仪上气压表：在气相色谱仪开机前检查气压表显示。 4.打开气相色谱仪的电源。 5.检查气相色谱仪程序（TVOC）的条件。 /min，温度升至250℃，保持2min。 6.按“起始”键，此时工作状态灯亮起，这时所有加热器的温度由初始设置温度上升至设定温度。 7.当检测器的温度上升至大于150℃时，点击“输入键”开始点火。没有一次性点火成功，请间隔再次点火（点火前，工作站处于采样状态，点火后，电压数应为0至5000UV左右。否则用FIDI机械粗调）。 8.点火成功后，检查TENAX管是否安装好和六通阀是否在取样状态。 9.在准备灯的状态下，将加热炉拉近同时计时60s将六通阀拔到分析状态并按“起始键”程序开温开始，工作站开始分析。热解析3min后推出炉子，把六通
阀拔回取样状态。在检测苯时，不需要进行程序升温。 二、标准曲线的制作（TVOC）：液体外标法 1. 定标采样：将管子连接在定标装置上，用微量进样器取标样，取0.05μ g、0.1μg、0.5μg、1.0μg 、2.0μg标准溶液分别注入Tenax-TA吸附管，5min 后取下并封存，以完成标准系列制备。（注意：从低浓度到高浓度：每次做之前要将Tenax-TA管吹干净；检查六通阀是否在取样状态）。 2.样品分析： （1）定标完毕后将管柱装好，在准备灯的状态下，将加热炉拉近同时计时60S将六通阀拔到分析状态并按“起始键”程序升温开始，工作站开始分析。热解析3min后推出炉子，把六通阀拔回取样状态。出图完毕炉温，结束分析。 （2）分析结束后，新建文件夹命名为**标线文件夹，点击“键红点”命名保存，保存在上面的标线文件夹里。载入TVOC标准曲线，进行“重分析”，假如保留时间不匹配，把表拖到左下角，分别改动标准曲线表的保留时间，再“重分析”。 3.建立ID表标准线：首先，打开0.05浓度的图谱，清空ID表（点击“清空”和“清空列表”）；再点击“加入标准曲线”，再打开0.1浓度的谱图，点击标准曲线表，拉到左下角对时间（乙苯，对接二甲苯，苯乙烯，邻二甲苯）,假如ID表中TVOC的保留时间不匹配的话，更改ID表的保留时间（范围±0.15），点击确认，再加载，以此类推，要输入8个含量（浓度），再检查ID表中的定量方法为“面积法”，“双对数”打钩，选择在甲苯项中“参与峰”。再点击ID表中的计算，计算完毕点击导出、命名，最后点击确定保存在标线文件夹中。 4.分析结束后，点击“键红点”命名保存，例tvoc-1。 5.检查ID表，是否是TVOC标准曲线。若不是，则打开ID表，再点击“载入”则找到一个标准曲线的文件名，打开，再确定。 6.打开分析好的样品谱图，输入采样体积，温度，气压，再点击“重分析”。若有不能识别的物质，则点击ID表对照更改时间在重分析得出计算结果。 三、关机 1.先关闭氢空一体机的电源。 2.结束程序升温，再点击“降温”待柱炉温度小于50℃后才能关机。 3.最后关闭氮气总阀，关闭电源。
室内排水系统作业指导书 编制 审核 中铁十二局集团建安公司广州大学城机电安装项目部 2004年10月25日
排水管道安装工艺 本标段设计所采用的UPVC排水管（包括UPVC芯层发泡排水管）（粘接连接）、ABS排水塑钢管、内涂塑镀锌钢管（沟槽式连接）、HDPE塑料管（电熔连接）、卡箍式离心排水铸铁管（卡箍连接）等排水管道详见排水管道安装工艺流程图8.3.2.5。 1、室内UPVC排水管（包括UPVC 芯层发泡排水管）安装方法 （1）主要施工要点 干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口再涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀，约30～60S即可粘接牢固。粘牢后立即将溢出的粘接剂 擦拭干净。多口粘接时应注意预留口方向,图5 排水管道安装工艺流程图
②蹲便器的安装做法详见图10。 （2）质量标准 1）隐蔽或埋地的排水管和雨水管道在隐蔽前必须做灌水试验，其灌水高度应比低于地层卫生器具的上边缘或底层地面高度，结果必须符合设计和施工规范规定。 2）管道的坡度必须符合设计要求或施工规范规定，详见生活污水管道坡度表132)干管安装：将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口 皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止(一般预留胀缩量为20～30mm)。合适后即用抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。 4)立管在底层和在楼层转弯处应设置立管检查口，其安装高度距地面1m，
液相色谱仪、气相色谱仪、原子吸收分光光度计、红外光谱仪、核磁共振、原子发射光谱等分析仪器 气相色谱仪使用方法及实验操作步骤： A、打开氮气、氢气、空气发生器的电源开关(或氮气钢瓶总阀)，调整输出压力稳定在0.4Mpa左右（气体发生器一般在出厂时已调整好，不用再调整）。 B、打开色谱仪气体净化器的氮气开关转到“开”的位置。注意观察色谱仪载气B的柱前压上升并稳定大约5分钟后，打开色谱仪的电源开关。 C、设置各工作部温度。TVOC分析的条件设置：(a)柱箱：柱箱初始温度50℃、初始时间10min、升温速率5℃/min、终止温度250℃、终止时间10min; (b)进样器和检测器：都是250℃。脂肪酸分析时的色谱条件：(a)柱箱：柱箱初始温度140℃、初始时间5min、升温速率4℃/min、终止温度240℃、终止时间15min; (b)进样器温度是260℃，检测器温度是280℃。 D、点火：待检测器（按“显示、换档、检测器”可查看检测器温度）温度升到150℃以上后，打开净化器上的氢气、空气开关阀到“开”的位置。观察色谱仪上的氢气和空气压力表分别稳定在0.1Mpa 和0.15Mpa左右。按住点火开关（每次点火时间不能超过6~8秒钟）点火。同时用明亮的金属片靠近检测器出口，当火点着时在金属片上会看到有明显的水汽。如果在6~8秒时间氢气没有被点燃，要松开点火开关，再重新点火。在点火操作的过程中，如果发现检测器出口白色的聚四氟帽中有水凝结，可旋下检测器收集极帽，把水清理掉。在色谱工作站上判断氢火焰是否点燃的方法：观察基线在氢火焰点着后的电压值应高于点火之前。 E、打开电脑及工作站（通道一分析脂肪酸，通道二分析碘），打开一个方法文件：脂肪酸分析方法或碘分析方法。显示屏左下方应有蓝字显示当前的电压值和时间。接着可以转动色谱仪放大器面板上点火按钮上边的“粗调”旋钮，检查信号是否为通路(转动“粗调”旋钮时，基线应随着变化)。待基线稳定后进样品并同时点击“启动”按钮或按一下色谱仪旁边的快捷按钮，进行色谱数据分析。分析结束时，点击“停止”按钮，数据即自动保存。 F、关机程序：首先关闭氢气和空气气源，使氢火焰检测器灭火。在氢火焰熄灭后再将柱箱的初始温度、检测器温度及进样器温度设置为室温（20-30℃），待温度降至设置温度后，关闭色谱仪电源。最后再关闭氮气。 高效液相色谱 我国药典收载高效液相色谱法项目和数量比较表： 鉴于HPLC应用在药品分析中越来越多，因此每一个药品分析人员应该掌握并应用HPLC。 三、色谱法分类 (3) 四、色谱分离原理 (3) II．基本概念和理论 (5) 一、基本概念和术语 (5) 二、塔板理论 (8)
1、目的：建立安捷伦7890B GC气相色谱仪的操作规程，使检验人员能够正确的使用安捷伦7890B GC气相色谱仪。 2、适用范围：气态有机化合物或较易挥发的液体、固体有机化合物样品。 3、责任人：检测员 4、正文： 4.1 操作步骤 4.1.1 操作前准备 4.1.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。 4.1.1.2 气体流量的调节 4.1.1.2.1 载气(氮气)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释 （400-690kPa）放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.55MPa。 4.1.1.2.2 氢气打开氢气钢瓶，调节输出压至0.41MPa。（400-690kPa） 4.1.1.2.3 空气打开空气钢瓶，调节输出压至0.55MPa。（550-690kPa） 4.1.1.3 检漏用检漏液检查柱及管路是否漏气。 4.1.2 主机操作 4.1.2.1 接通电源，打开电脑，进入windows 主菜单界面。然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。 4.1.2.2 编辑新方法 4.1.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺
****朝霞路污水管道施工技术交底资料 朝霞路工程污水管道设计为DN400-500内径系列HDPE塑钢缠绕管，接口采用卡箍式弹性接口，砂垫层基础，污水检查井采用φ1000圆形砖砌收口式污水检查井。 为规范朝霞路污水管道施工作业，提高市政排水管道施工质量，根据《给水排水管道工程施工及验收规范》（GB50268-2008）和《市政排水管道工程及附属设施》（国家建筑标准设计图集06MS201）的要求，特将以下施工作业方法进行交底，望各基层单位遵照执行。 一、沟槽开挖 1、准备开挖 （1）沟槽开挖之前，必须查清与施工相关的地下情况。根据施工图纸及相关资料，采用现场开挖探坑的方法，查明地下情况。 （2）测设管道中心和检查井的中心位臵，设臵中心控制桩，并报监理复核校验。 （3）根据管径大小、挖深，计算出沟槽上口宽度，用白灰划出边线。 2、沟槽开挖 （1）开挖采用机械方式进行，开挖前应向机械司机详细交底，交底内容一般应包括设计挖槽断面（对于南段沟槽深度较大的地段，可采用分层开挖）、堆土位臵，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合。配合人员应
熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。 （2）机械挖槽应确保槽底土壤结构不被扰动或破坏，开挖时应在设计槽底高程以上保留20cm左右一层不挖，用人工清底。清底后，应在沟槽底的一侧设臵断面为30cm*30cm的排水沟，沿沟槽每20m设一集水坑，以收集雨水，防止雨水浸泡全部沟槽。沟槽上口两侧应设土垅，防止雨水流入沟槽。 （3）沟槽开挖要注意预留检查井位臵尺寸及工作宽度，以保证浇筑井基础一次成型，同时避免回填时边削土边夯实。 （4）根据土质情况，限定坡顶两侧堆臵土方高度和距离，一般距边坡3-5m，（最少不小于1m），高度不大于1.5m。堆土时还应预留足够宽度施工运输道路以及进料口。 （5）沟槽开挖后，应在沟槽施工两端设立警告标志，沟槽边侧设护栏，夜间悬挂红灯,间距约为20m/对。 二、砂垫层 根据施工设计图的要求，聚乙烯塑钢缠绕管道基础采用砂垫层基础,其厚度为100mm。基础宽度与槽底同宽, 用水撼法处理，应夯实紧密，表面平整。基础的接口部位应予留凹槽以便接口操作，接口完成后，随即用相同材料填筑密实。 三、管道安装 1、聚乙烯塑钢缠绕管使用前应出具产品合格证和产品性能说明书，并应表明产品规格和生产日期。管材要求外观一致，
试题1 气相色谱仪基本操作 1、任务描述 根据作业指导书的指导，能完成气相色谱仪及其辅助设备的基本操作，能描述气相色谱仪各组分部件及其作用，能解释气相色谱仪的分析流程。要求每个抽查的学生在150分钟的时间内独立完成任务。 2、实施条件 （1）场地：天平室，仪器分析检验室。 （2）仪器、试剂： 仪器：带氢焰离子化检测器的气相色谱仪 （3）考核时量 150分钟 （4）考核标准（见附件）
附件水一质检测验任务单 任务单
附件二作业指导书 气相色谱仪基本操作作业指导书 1.气路的安装与检漏训练 钢瓶与减压阀的连接。 减压阀与气体管道的连接。 气体管道与净化器的连接。 净化器与 型气相色谱仪的连接。 检漏操作：用毛笔将皂液涂于各接头处，看是 否有气泡溢出。若有，则表示漏气；若无， 则表示不漏气。 2.气体的打开与设置训练： 逆时针打开载气（N 2）钢瓶总阀，顺时针调节减压阀“ 形杆”至压力表显示输出压力为0.4MPa 气体出口，按逆时针方向打开净化器开关。 调节载气柱前压。 3.载气的流量测定方法 皂膜流量计测定方法 皂膜流量计 认识皂膜流量计： 用皂膜流量计测量稳流阀不同 圈数下载气的准确流量，并绘 制稳流阀圈数～载气流量曲线。 4.气相色谱仪的基本操作 （本过程教师可采用 现场演示 与 结合的 方式来引导学生操作使用 型气相色 谱仪，同时要求教师在学生完成操 练的过程中 同时简单介绍气相色谱仪各组成部分的作用 ） 气相色谱仪开机、关机 打开或关闭 型气相色谱仪的电源开关与加热开关： 注意：要求必须打开载气并使其通入色谱柱后才能打开仪器电源开关与加热开关，同理， 必须关闭仪器电源开关与加热开关之后才能关载气钢瓶与减压阀。 仪器各温度参数的设置训练 设置柱箱温度90℃； 设置检测器温度 130℃； 设置汽化室温度 150℃。 进样操作训练 进样操作步骤： 用丙酮、乙醇等溶剂清洗微量注射器 15次以上。 用待测溶
气相色谱仪操作规程及注意事项 1、检漏先将载气出口处用螺母及橡胶堵住，再将钢瓶输出压力调到0.4～0.6MPa（4-6kgf/cm2）左右，继而再打开载气稳压阀，使柱前压力约0.3～0.4MPa （3-4kgf/cm2），并察看载气的流量计，如流量计无读数则表示气密性良好，这部分可投入使用；倘发现流量计有读数，则表示有漏气现象，可用十二烷基硫酸钠水溶液探漏，切忌用强碱性皂水，以免管道受损，找出漏气处，并加以处理。 2、载气流量的调节气路检查完毕后在密封性能良好的条件下，将钢瓶输出气压调到0.2～0.4MPa（2-4kgf/cm2），调节载气稳压阀，使载气流量达到合适的数值。注意，钢瓶气压应比柱前压（由柱前压力表读得）高0.05MPa（0.5kgf/cm2）以上。 3、恒温在通载气之前，将所有电子设备开关都置于“关”的位置，通入载气后，按一下仪器总电源开关，主机指示灯亮，层析室鼓风马达开始运转。 打开温度控制器电源开关，调节层析室温控调节器向顺时针方向转动，层析室的温度升高，主机上加热指示灯亮表示层析室在加温，升温情况可以由测温毫伏表（根据测温毫伏表转换开关的位置）读得，还可以由插入的玻璃温度计读得。当加热指示灯呈暗红或闪动则表示层析室处于恒温状态。调节层析室温控调节器，使层析室的温度恒定于所要求的温度上。层析室的温度可根据需要在室温至250℃之间自由调节。 开汽化器（样品进入处）加热电源开关，汽化加热指示灯亮，调节汽化加热调节器，分数次调到所要求的温度上。升温情况可由测温毫伏表读得。 汽化器（样品进入处）及氢焰离子室加热温度的调节由温度控制器内汽化加热电路直接控制，其调节范围为0-200V。汽化器及氢焰离子室所需温度应逐步升高，以防止温度升得过高而损坏。氢焰离子室温度由钮子开关控制，可高于、低于汽化器温度或不加热。测温的显示仪表为一测温毫伏计。层析室、汽化器、氢焰离子室合用同一测温仪表，其显示方法是用一单刀三掷的波段开关予以切换完成的。 层析室、汽化器及氢焰离子室的温度、气体流量和进样量等，应根据被测物质的性质、所用色谱柱的性能、分离条件和分析要求而定。 4、热导检测器的使用层析室温度恒定一段时间后，将热导，氢焰转换开关置
万荣商务中心 闭水、淋水施工专项施工方案 ; 编制： 审核： 批准： 年月日
目录 一、工程概况 (3) 二、编制依据 (3) 三、施工准备 (4) # 四、闭水、淋水要求 (4) 五、施工部署 (5) （一）外墙淋水的部位及淋水范围 (5) （二）外墙淋水试验实施时间 (5) （三）劳动力组织与职责分工 (6) 六、施工准备 (6) （一）技术准备 (6) （二）材料准备 (6) , （三）施工机具计划 (7) 七、主要施工方法和施工要点 (7) （一）布管和淋水一般要求 (7) （二）建筑布管淋水要求 (8) （三）外墙淋水试验记录和问题处理 (8) 八、淋水试验质量要求 (9) 九、成品保护 (10) 十、安全文明施工保证措施 (10) .
十一、外墙渗漏的常用处理方法 (11) 十二、附表 (11)
闭水、淋水施工专项方案 一、工程概况 本工程位于郑州市大学南路与芦庄路交叉口东南角，现浇钢筋混凝土剪力墙结构，地下2层、地上21层。地上1层层高，2层层高，3～20层层高均为，21层层高为，电梯间层高, 建筑物总高度为，女儿墙高度为；建筑面积为㎡，抗震设防烈度为七度，结构安全等级为II级，耐火等级为I级，地下室防水等级为II级，屋面防水等级为I级。 2、各责任主体名称 \ 二、编制依据 1、万科作业指导书； 2、《屋面工程质量验收规范》GB50207-2011； 3、《地下工程防水技术规范》GB50108-2011； 4、《地下防水工程施工质量验收规范》GB50208-2011； 5、《建筑外墙防水工程技术规程》JGJ/T235—2011； 6、《万科防水防裂体系》2011版。
安捷伦7890B气相色谱仪-GC-001操作规程 1.仪器分析原理 气相色谱仪是以气体作为流动相（载气），当样品由微量注射器“注射”进入进样器,在衬管中快速挥发后被载气携带进入填充柱或毛细管色谱柱。由于样品中各组份在色谱柱中的流动相（气相）和固定相（液相或固相）间分配或吸附系数的差异，在载气的冲洗下，各组份在两相间作反复多次分配，使各组份在柱中得到分离，然后用接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来。 图1 MDI-100产品异构体色谱图 2.仪器组成及各部件作用 2.1气相色谱仪主要由载气系统、进样系统、分离系统（色谱柱系统）、检测系统、记录系统等五大系统组成。各系统的作用分别为： 载气系统――提供洁净的具有一定流速的载气（流动相）。 进样系统――样品在此气化后进入到色谱柱。 分离系统――分离样品中的各组分。 检测系统――将分离后由色谱柱流出的组分的浓度或质量转变为相应的电信号。 记录系统――将检测到的电信号经处理后记录、并显示。
2.2各部件介绍： 图2 Agilent 7890B GC-001 的前视图 2.2.1进样口 进样口是将样品注射到GC 中的位置。Agilent 7890B GC 最多可以有两个进样口，标为Front Inlet（前进样口）和Back Inlet（后进样口）。GC-001前后进样口为分流/ 不分流进样口 图3 Agilent 7890B GC-001 的前后进样口 2.2.2自动进样器
带有样品盘的Agilent 7683B 自动液体进样器将会自动处理液体样品。Agilent 7890B GC 最多可以有两个自动进样器，标为Front Injector（前进样器）和Back Injector （后进样器）。 2.2.3色谱柱和柱箱 GC 色谱柱位于温度控制柱箱的内部。通常，色谱柱的一端连接进样口，另一端连接检测器。色谱柱因长度、直径和内涂层而异。每个色谱柱被设计为可以处理不同化合物。色谱柱和柱箱的用途是将注入的样品在经过色谱柱时分离成各种化合物。要协助此过程，可以对GC 进行编程，以加速样品流过色谱柱。GC-001前后色谱柱均采用HP-5色谱柱 图4 Agilent 7890B GC-001 柱箱视图 2.2.4检测器 当化合物流出色谱柱时，检测器用于测定其是否存在。当每种化合物进入检测器时，会产生与已检测到的化合物的量成比例的电子信号。此信号通常会被发送到数据分析系统－如EZchrome OpenLab －信号是以色谱图上峰的形式出现在系统中。Agilent 7890B GC-001容纳两个检测器，分别标为Front Det （前检测器）、Back Det （后检测器）。前后检测器均为FID检测器。
XXXX 环境监测站 安捷伦7820A 气相色谱仪作业指导书 修改记录 1.目的 为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A 气相色谱仪操作规程，方便分析人员使用、维护仪器。 2.适用范围 此作业指导书适用于安捷伦7820A 气相色谱仪。 3.操作程序
3.1 开机： 3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。 3.1.2打开计算机，进入Windows界面。 3.1.3打开7820A GC电源开关。 3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A通讯，建立连接。 3.2 7820A配置编辑 3.2.1点击“配置”按钮。在“其他”项目中选择压力单位。 3.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置；点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“↑”和“↓”在各柱之间进行切换。 3.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。 4．在“ALS”项目中输入所用自动进样针的规格。 3.3 测试以及数据采集方法编辑： 3.3.1 开始编辑完整方法 从“文件”菜单中选择“新建”→“方法”→“确定”。
3.3.2填写自动进样器的参数： 点击“”，设置进样体积：0.2uL，溶剂A 清洗，进样前清洗4次，进样后清洗4次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准 L1气隙 0.2uL。 注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如对于粘度较大的样品，需要将进样后驻留时间设为3-5s，同时将粘度延迟设为3-5s 3.3.3填写进样口参数： 点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。输入数值后，在各参数前面打钩。根据需要设置进样口温度、进样的模式（分流、不分流、脉冲分流和脉冲不分流，毛细管柱一般要分流，填充柱一般不分流）。载气节省一般要开启。
气相色谱仪期间核查作业指导书 1 编制目的 在气相色谱仪两次检定/ 校准之间，进行期间核查，验证该设备是否保持检定/ 校准时的状态，确保其检验结果的准确性和有效性。 2 适用范围 适用于本实验室所使用的GC2014C气相色谱仪（FID）的期间核查。 3 核查内容 一般检查、基线噪声、检测限、定量重复性。 4 标准物质 异辛烷—正十六烷标准溶液，浓度：100ng/ μL 5 核查依据 5.1 JJG 700-1999 《气相色谱仪检定规程》； 5.2 气相色谱使用说明书。 6 核查条件 表 1 检测器 FID 检定条件 柱箱温度（℃）160 汽化室温度（℃）230 检测器温度（℃）230 所用标准物质异辛烷—正十六烷 7 核查方法 7.1 一般检查 7.1.1 仪器应有下列标志：仪器名称、型号、制造厂名、出厂日期和出厂编号，国 内制造的仪器应标注制造计量器具许可证标志。 7.1.2 在正常操作条件下，用肥皂液检查气源至仪器所有气体管路的接头，应无泄 漏。 7.1.3 仪器的各调节旋钮、按键、开关、指示灯工作正常。
7.2 基线噪声和基线漂移 按 表 1 设 置色 谱 核查条件，待基线稳定后，调 节输示图，待 基线稳定后，记录基线半小时。测量并计算基线噪音和基线漂移。 7.3 定量重复性 按 表 1 设置色谱核查条件，待基线稳定后，用入 异辛烷 —正十六 烷 标准溶样1μ样6 次，以溶质峰面积测量的相对差 RSD 表 示。按下 面公式计算相对差RSD ： n RSD= ( ) /( 1) 1 100 2 x x n i x i 1 7.4 FID 检测器检测限 将 7.3 中得到的色谱图积分处理，记录标准物质峰面积。按下面公式计算检测 限。 式中： D ——检测限（g /s ）； D FID 2NW A N 基线A ）； W ——标准物 (g) ； A ——标准物质峰面积； F C ——校正后的载(mL/min) 。 8 评定 气相 色谱仪期 间核查的 合表 2 中的要求，视为期间核以 正常使用。 表 2 气相色谱期间核查主要标 检测器 FID 技术指标 基线噪音 ≤ 1.0 ×10 -12 A 基线漂移（30min ） ≤ 1.0 ×10 -11 A 检测限 ≤ 5.0 ×10 -10g/s 定量重复性 ≤ 3% 9 核查周期 在 仪 器 设 备 两 次 检 定 之 间12 个月核查一次。
室内排水管道及配件安装施工作业指导书 编制： 审核： 审批： 编制日期：
室内排水管道及配件安装施工作业指导书 适用范围 本作业指导书适用于本标段地铁室内排水管道及配件安装施工。 技术准备 施工管理技术人员熟悉图纸，对图纸进行自审，熟悉和掌握施工设计图纸的全部内容和设计意图，参加设计交底与图纸会审。根据综合管线图纸，结合现场实际情况确定管线走向、标高，标高测量均以装修专业一米标线为基准。 施工技术人员根据现场实际情况认真审核设计施工图，对有疑问或与实际不符地方以书面形式（工作联系单、技术核定单）呈报监理工程师，由监理工程师组织与设计联系，提出解决方案。 技术人员对施工人员进行施工前的技术交底，交待清楚每道工序的施工质量要求、技术标准、规范和安全文明施工。对参加施工的工人进行岗前质量、安全、技术培训并考核，考核合格后持证上岗。 管材标准 室内重力流排水管采用阻燃型硬聚氯乙烯（UPVC）排水管,胶粘式连接。 所有压力排水管采用外镀锌内涂塑复合管，螺纹连接或沟槽式连接。 常用的技术规程和规范 在施工及竣工验收中应遵守国家、部颁的现行相关规程规范，当规范和检验标准、工程文件、施工图、设备说明书等技术文件之间有矛盾时，原则上应执行较高标准。常执行得标准规范如下： 《建筑给水排水设计规范》（GB 50015）； 《综合布线工程验收规范》（GB 50312）； 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）； 《给水排水构筑物工程施工验收规范》（GB 50141）； 施工程序与工艺流程 施工工艺流程见下图
施工要求 支吊架制作安装 支架是支撑管道重量和走向的重要构件，也是衡量安装质量检查关键内容，而且各种不同要求的管线，其支架也不尽相同，因此支架制作安装非常重要。 支架结构合理，位置正确，安装牢固，外型排列整齐美观，油漆色泽与总体协调。非金属管道与金属支架间应有隔垫，防止磨擦造成损伤。承插接口连接的管道除直线支架外在转角、终端等处，还应有防止承插位移的水平方向支撑。 管径（mm）20 25 32 40 50 70 80 100 125 150 200 支架的保温管 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 最大间 距（m）不保温管 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 塑料管及复合管管道支架的最大间距 管径（mm）16 20 25 32 40 50 63 75 90 110 立管0.7 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 最大间 水冷水管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 距（m） 平 管 热水管0.25 0.3 0.35 0.4 0.5 0.6 0.7 0.8
气相色谱仪操作规程 GC9790气相色谱仪操作规程（一） (1) SP1000气相色谱仪操作规程 (1) Agilent4890D气相色谱仪操作规程 (2) HP-5890A气相色谱仪操作规程 (3) GC-9790气相色谱仪操作规程（二） (4) SP2100气相色谱仪操作规程 (5) GC-920色谱操作规程 (5) Agilent6890气相色谱仪操作规程 (6) GC9800TT型气相色谱仪操作步骤 (7) GC9800FF型气相色谱仪操作步骤 (8) 9001型气相色谱仪操作规程 (10) SP6800A气相色谱仪的操作说明 (12) GC-930色谱操作规程 (13) GC112A气相色谱操作规程 (14) GC122气相色谱操作规程 (14) GC1690气相色谱仪说明书 (15) 惠普4890D型气相色谱仪标准操作程序 (16) HP6890气相色谱仪操作规程 (19) SP-6890气相色谱仪操作规程 (20) HP-5890A气相色谱仪操作规程 (21) GC-14A气相色谱仪操作规程 (23) HP4890D气相色谱仪操作说明（二） (24) GC9890气相色谱仪操作步骤 (25) 岛津气相色谱GC-2010操作规程 (26) 岛津GC-14CPFID气相色操作规程 (27) GC-14C气相色谱简易操作规程 (27) Agilent6820-GC(ForCerityNDS) (29) 瓦里安CP3800气相色谱操作规程 (33) 安捷伦GC-6820使用规程 (35)

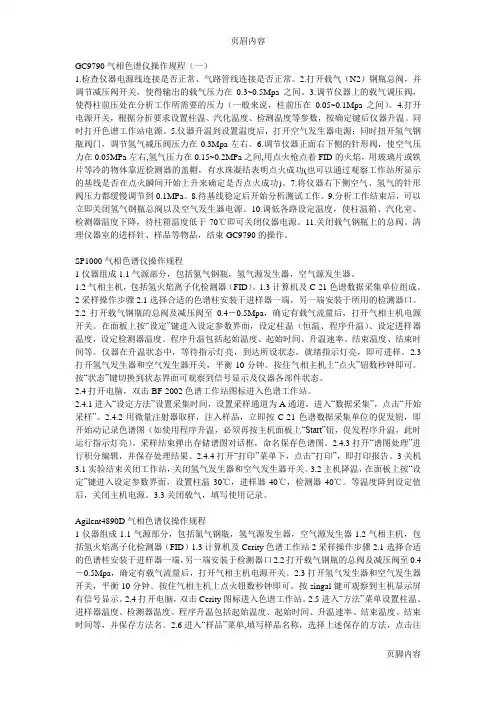

GC9790气相色谱仪操作规程（一） 1.检查仪器电源线连接是否正常、气路管线连接是否正常。 2.打开载气（N2）钢瓶总阀，并调节减压阀开关，使得输出的载气压力在0.3~0.5Mpa之间。 3.调节仪器上的载气调压阀，使得柱前压处在分析工作所需要的压力（一般来说，柱前压在0.05~0.1Mpa之间）。 4.打开电源开关，根据分析要求设置柱温、汽化温度、检测温度等参数，按确定键后仪器升温。同时打开色谱工作站电源。 5.仪器升温到设置温度后，打开空气发生器电源；同时扭开氢气钢瓶阀门，调节氢气减压阀压力在0.3Mpa左右。 6.调节仪器正面右下侧的针形阀，使空气压力在0.05MPa左右,氢气压力在0.15~0.2MPa之间,用点火枪点着FID的火焰，用玻璃片或铁片等冷的物体靠近检测器的盖帽，有水珠凝结表明点火成功(也可以通过观察工作站所显示的基线是否在点火瞬间开始上升来确定是否点火成功)。 7.将仪器右下侧空气、氢气的针形阀压力都缓慢调节到0.1MPa。 8.待基线稳定后开始分析测试工作。 9.分析工作结束后，可以立即关闭氢气钢瓶总阀以及空气发生器电源。 10.调低各路设定温度，使柱温箱、汽化室、检测器温度下降，待柱箱温度低于70℃即可关闭仪器电源。 11.关闭载气钢瓶上的总阀。清理仪器室的进样针、样品等物品，结束GC9790的操作。 SP1000气相色谱仪操作规程 1仪器组成 1.1气源部分，包括氮气钢瓶，氢气源发生器，空气源发生器。 1.2气相主机，包括氢火焰离子化检测器（FID）。 1.3计算机及C-21色谱数据采集单位组成。 2采样操作步骤 2.1选择合适的色谱柱安装于进样器一端，另一端安装于所用的检测器口。 2.2打开载气钢瓶的总阀及减压阀至0.4－0.5Mpa，确定有载气流量后，打开气相主机电源开关。在面板上按“设定”键进入设定参数界面，设定柱温（恒温、程序升温）、设定进样器温度，设定检测器温度。程序升温包括起始温度、起始时间、升温速率、结束温度、结束时间等。仪器在升温状态中，等待指示灯亮，到达所设状态，就绪指示灯亮，即可进样。2.3打开氢气发生器和空气发生器开关，平衡10分钟。按住气相主机上“点火”钮数秒钟即可。按“状态”键切换到状态界面可观察到信号显示及仪器各部件状态。 2.4打开电脑，双击BF-2002色谱工作站图标进入色谱工作站。
采暖打压、闭水试验作业指导书 1、目的/适用范围 为确保采暖管路符合设计及规范要求，为顾客提供满意产品，制订本作用指导书。 本作业指导书适用于房建工程采暖管道打压、闭水试验。 2、编制依据 《建筑采暖卫生与煤气工程质量检验评定标准（GBJ302-88）》、 《建筑安装工程质量检验评定统一标准（GBJ300-88）》 《采暖与卫生工程施工及验收规范（GBJ242-82）》 《建筑安工程质量通病防治手册》 3、施工前的准备 3.1人员：经过培训取得相应资格的人员。 3.2材料：饮用水水等。 3.3机具：打压机、管钳等。 3.4作业条件： 3.4.1采暖材料按设计要求核验规格、型号和质量，符合要求。 3.4.2采暖管道及散热器安装完毕并且外观检查合格。管子的螺纹应规整，如 有断丝或缺丝，不得大于螺纹全扣数的10%。管道支、吊、托架的安装符合规范要求。 3.4.3所用阀门耐压强度试验合格（查看试验记录：强度和严密性试验压力应 为阀门出厂规定的压力）。 3.4.4用水冲洗采暖系统直至污物冲净为止。 3.4.5明确本工序的责任人，并对操作人员进行技术、安全交底。 4、操作要点 4.1试验压力：工作压力不大于0.7千克力/厘米2（表压力，下同）的蒸汽采暖系统，应以系统顶点工作压力的2倍作水压试验，同时在系统低点，不得小于2.5千克力/厘米2。热水采暖或工作压力超过0.7千克力/厘米2的蒸汽采暖系统，应以系统顶点工作压力加1千克力/厘米2做水压试验，同时，在系统顶点的试验压力不得小于3千克力/厘米2。 4.1.1采暖系统作水压试验，其系统低点如大于散热器所能承受的最大试验压力，则应分层作水压试验 4.1.2在5分钟内压力降不大于0.2千克力/厘米2为合格 4.2、热水供应系统的试验压力，应按下列规定执行。 4.2.1敷设 a、聚乙烯软管在大膜板混凝土墙内敷设时，管路中间不得有接头；凡穿过盒子敷设的管路，能先不断开的则先不断开，待拆模后修盒子时再断开，保证浇注混凝土时管口不从盒子内脱掉。 b、若聚乙烯软管必须有接头时，一定要用大一号的管（长度6cm）做套管。接管时要对齐套管各边套进3cm 。硬塑料管接头时，可将一头加热胀出承插口，将另一管口插入承插口。在接口处涂抹塑料粘合剂，则防水效果更好。 c、硬塑料管煨弯时可根据塑料管的可塑性，在需煨弯处局部加热，即可以手工操作煨成所需度数成型。较小的管径可用一只1000w的电炉加热一盘沙子，将管埋入砂中，掌握火候操作；较大规格的塑料管煨弯时，可采用甘油加热法，用
1、目的 明确Agilent7820A型气相色谱仪的使用要求、基本操作步骤、维护、保养方法，以便于按照规程进行仪器操作。 2、范围 本规程适用于Agilent7820A型气相色谱仪的使用操作。 3、责任者 分析员执行本规程，QC经理及指定人监督本规程的实施。 4、内容 4.1 开机 4.1.1 依次打开气瓶氮气，空气，氢气。调节氮气与空气的压力值到0.5MPa，氢气的压力固定值为0.2～0.3MPa。 4.1.2 打开计算机。打开7820A GC电源，待自检完成后，双击“Instrument 1 Onlin e”图标，化学工作站自动与7820A GC通讯，进入工作站画面。 4.1.3 从“View”菜单中选择“Method and Run control”画面，点击“View”菜单中的“Instrument Actuals”，“GC Instrument diagram”，使其命令前有“√”标志，点击“Online signals”到“Signal window1”来调用所需的界面。 4.2 数据采集方法编辑 4.2.1 仪器配置：点击“Instrument”选项，选择“Agilent7820A Configuration”，进入一个界面，点击“Configuration”点击“Column”选项，点击第一行，输入毛细管柱的型号，编码，规格和最大耐受温度，点击“OK”。（也可以点击“Imentory”选项在已有柱子中选择）。 4.2.2 开始编辑完整方法：选择“Method”选项，点击“New Method”。 4.2.3 仪器参数设置： 4.2.3.1 进样口参数设定：在弹出的窗口中点选“Split-Splitless Intel”，输入进样口温度“Heater”如：250℃；选择模式；载气节省；输入分流比“Split Ratio”，如：7：1。 4.2.3.2 毛细管柱参数设定：点击柱子标识，检查柱子型号是否与所装柱子一致。选择控制模式：恒流“Flow”或者恒压“Pressure”，并输入数值，如：5ml/min；如需要还可设置流速变化程序以及后运行流速和时间。 4.2.3.3 柱温箱参数设定: 点选柱温标识输入柱温“Value ℃”如：40℃；输入升温速率“ Rate ℃/min”如：3℃/min；输入运行时间“Hold Time min”；如：5min；输入后运行时间“Post Run Time”如：10min；输入后运行温度“Post Run”如：40℃。 4.2.3.4 检测器参数设定：点选检测器图标进入“FID-Front”界面，输入检测器温度“Heater”如：300℃。点击“Resolve”。点击“Method” 选项，选中“Save method as”，为新方法命名，如“test”，点击“Ok”保存。 4.3 运行进样 4.3.1 手动进样 4.3.1.1 调用方法，点击“Method”选项，选择“Load Method”点击需要的方法，
气相色谱仪的操作步骤 气相色谱仪操作步骤： 1、打开氮气、氢气、空气发生器的电源开关(或氮气钢瓶总阀)，调整输出压力稳定在0.4Mpa左右（气体发生器一般在出厂时已调整好，不用再调整）。 2、打开色谱仪气体净化器的氮气开关转到“开”的位置。注意观察色谱仪载气B的柱前压上升并稳定大约5分钟后，打开色谱仪的电源开关。 3、设置各工作部温度。TVOC分析的条件设置：(a)柱箱：柱箱初始温度50℃、初始时间10min、升温速率5℃/min、终止温度250℃、终止时间10min; (b)进样器和检测器：都是250℃。脂肪酸分析时的色谱条件：(a)柱箱：柱箱初始温度140℃、初始时间5min、升温速率4℃/min、终止温度240℃、终止时间15min; (b)进样器温度是260℃，检测器温度是280℃。 4、点火：待检测器（按“显示、换档、检测器”可查看检测器温度）温度升到150℃以上后，打开净化器上的氢气、空气开关阀到“开”的位置。观察色谱仪上的氢气和空气压力表分别稳定在0.1Mpa和0.15Mpa左右。按住点火开关（每次点火时间不能超过6~8秒钟）点火。同时用明亮的金属片靠近检测器出口，当火点着时在金属片上会看到有明显的水汽。如果在6~8秒时间内氢气没有被点燃，要松开点火开关，再重新点火。在点火操作的过程中，如果发现检测器出口内白色的聚四氟帽中有水凝结，可旋下检测器收集极帽，把水清理掉。
在色谱工作站上判断氢火焰是否点燃的方法：观察基线在氢火焰点着后的电压值应高于点火之前。 5、打开电脑及工作站（通道一分析脂肪酸，通道二分析碘），打开一个方法文件：**分析方法。显示屏左下方应有蓝字显示当前的电压值和时间。接着可以转动色谱仪放大器面板上点火按钮上边的“粗调”旋钮，检查信号是否为通路(转动“粗调”旋钮时，基线应随着变化)。待基线稳定后进样品并同时点击“启动”按钮或按一下色谱仪旁边的快捷按钮，进行色谱数据分析。（1）外标法或内标法测，首先进标准品或对照品，然后再进待测品；（2）面积归一法测，首先进溶剂进行空白分析，然后再进待测品。如有异常可用溶剂高温吹柱子，直到基线平稳。分析结束时，点击“停止”按钮，数据即自动保存。 6、关机程序：首先关闭氢气和空气气源，使氢火焰检测器灭火。在氢火焰熄灭后再将柱箱的初始温度、检测器温度及进样器温度设置为室温（20-30℃），待温度降至设置温度后，关闭色谱仪电源。最后再关闭氮气。
气相色谱仪校准作业指导书 1、编写目的 为规范气相色谱仪的校准工作, 正确使用和保存计量标准,特编写本作业指导书。 2、适用范围 本指导书适用于气相色谱仪的校准过程, 及校准装臵的使用和维护。 3、控制对象 气相色谱仪校准装臵、被校仪器及环境条件 4、操作要求 4.1环境条件检查 电源:使用前应按照被检仪器说明书要求确认电源电压。 温度:20℃±5℃ 相对湿度:40%~70% 干扰因素:附近无强的机械振动和干扰 预热时间:被检仪器应按说明书要求预热 4.2操作要求 a 校准过程应严格要求国家质检总局公布的现行有效版本的校准规程开展校准工作。 b 校准气相色谱仪时应尽量有仪器使用人员在现场配合。
c 气体钢瓶压力低于 1.5MPa (15kgf/cm2时,应停止使用。氢气和氮气是检测器常用的载气,它们的纯度应在 99.9%以上。 d 检测器温度不能低于进样口温度, 否则会污染检测器气化温度通常比柱温高20~70℃ e 气相色谱仪要遵守“先通气、后开电,先关电、后关气” 的基本操作原则。用任意一种检测器,启动仪器前应先通上载气,特别是在开热导池电源开关时,必须检查气路是否接在热导上, 否则当打开开关时, 就有把钨丝烧断的危险。 f 氢焰气相色谱仪 , 开机时需要点火 , 有时因各种原因致使熄火后 , 也需要点火。如遇到点火不着的情况可用加大氢气流量法先加大氢气流量 , 点着火后 , 再缓慢调回工作状况,此法通用。 g 用微量注射器取液体试样,应先用少量试样洗涤多次,再慢慢抽入试样,并稍多于需要量。如内有气泡则将针头朝上,使气泡上升排出,再将过量的试样排出,用泸纸吸去针尖外所沾试样。注意切勿使针头内的试样流失。 h 取好样后应立即进样, 进样时, 注射器应与进样口垂直,针尖刺穿硅橡胶垫圈,插到底后迅速注入试样,完成后立即拔出注射器,整个动作应进行得稳当,连贯,迅速,进样应在 1秒以内完成,以减小峰变宽。针尖在进样器中的位臵,插入速度,停留时间和拔出速度等都会影响进样的重复 性,操作时应注意 . 硅橡胶垫在几十次进样后,容易漏气, 需及时更换。 i 使用气瓶时开启压力表和阀门时应缓慢, 气流不可太快,操作过程要严防氧气与油脂等接触,开启气瓶的搬手不得有油脂 , 防止仪器被冲坏或者起火爆炸。 5、注意事项 a 气源附近严禁明火或过热高温物体存在。 b 标准物质应在证书标明的有效期内使用, 并按照证书要求的环境条件包装、储存和使用。标准物质使用前应恒温至(20±3℃,摇匀打开后一次性使用。
