瓦斯监控系统

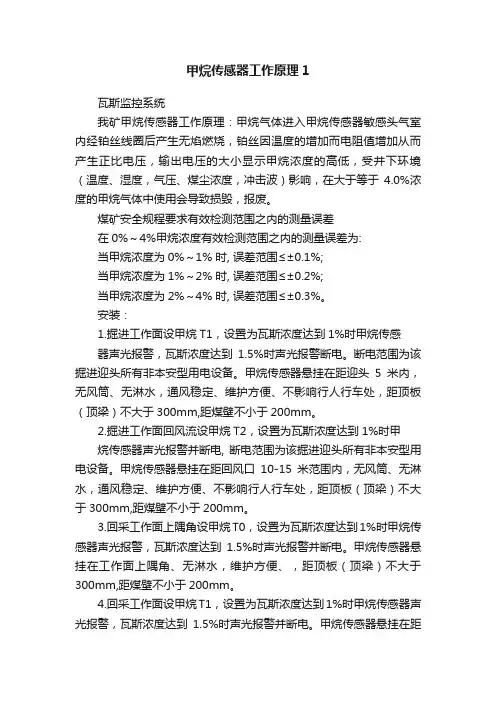

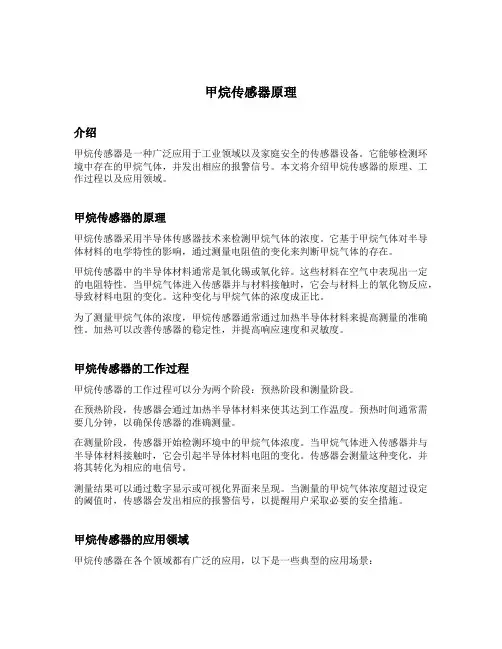

我矿甲烷传感器工作原理：甲烷气体进入甲烷传感器敏感头气室内经铂丝线圈后产生无焰燃烧，铂丝因温度的增加而电阻值增加从而产生正比电压，输出电压的大小显示甲烷浓度的高低，受井下环境（温度、湿度，气压、煤尘浓度，冲击波）影响，在大于等于4.0%浓度的甲烷气体中使用会导致损毁，报废。

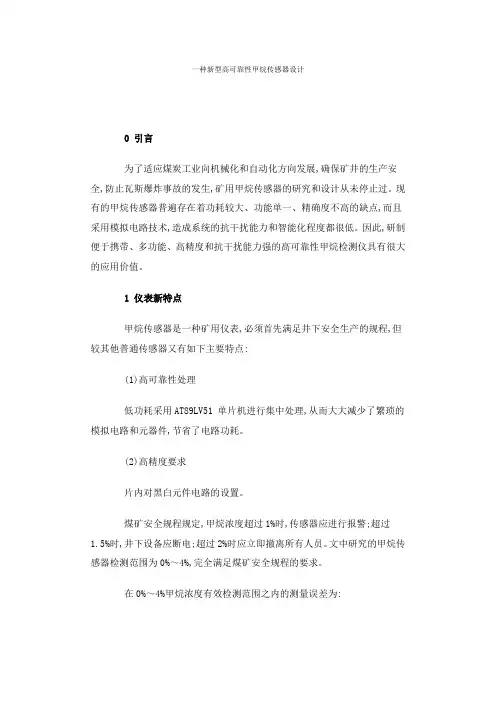

煤矿安全规程要求有效检测范围之内的测量误差
在0%～4%甲烷浓度有效检测范围之内的测量误差为:
当甲烷浓度为0%～1% 时, 误差范围≤±0.1%;
当甲烷浓度为1%～2% 时, 误差范围≤±0.2%;
当甲烷浓度为2%～4% 时, 误差范围≤±0.3%。
安装：
1.掘进工作面设甲烷T1，设置为瓦斯浓度达到1%时甲烷传感
器声光报警，瓦斯浓度达到1.5%时声光报警断电。断电范围为该掘进迎头所有非本安型用电设备。甲烷传感器悬挂在距迎头5米内，无风筒、无淋水，通风稳定、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
2.掘进工作面回风流设甲烷T2，设置为瓦斯浓度达到1%时甲
烷传感器声光报警并断电, 断电范围为该掘进迎头所有非本安型用电设备。甲烷传感器悬挂在距回风口10-15米范围内，无风筒、无淋水，通风稳定、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
3.回采工作面上隅角设甲烷T0，设置为瓦斯浓度达到1%时甲烷传感器声光报警，瓦斯浓度达到1.5%时声光报警并断电。甲烷传感器悬挂在工作面上隅角、无淋水，维护方便、，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
4.回采工作面设甲烷T1，设置为瓦斯浓度达到1%时甲烷传感器声光报警，瓦斯浓度达到1.5%时声光报警并断电。甲烷传感器悬挂在距工作面10-15米范围内，无淋水，通风稳定、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
5.回采工作面回风流设甲烷T2，设置为瓦斯浓度达到1%时甲烷传感器声光报警，瓦斯浓度达到1%时声光报警并断电。甲烷传感器悬挂在距回风口10-15米范围内，无风筒、无淋水，通风稳定、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
6.被串联通风的回采工作面进风口内设甲烷传感器T3,设置为瓦斯浓度达到0.5%时甲烷传感器声光报警并断电。甲烷传感器悬挂在距入风口10-15米范围内，无淋水，通风稳定、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm。
7.被串联通风的迎头设甲烷传感器T3,设置为瓦斯浓度达到0.5%时甲烷传感器声光报警并断电。甲烷传感器悬挂在（风机前）3-5米范围内，无淋水、维护方便、不影响行人行车处，距顶板（顶梁）不大于300mm,距煤壁不小于200mm
设置配置
甲烷传感器将检测值送至分站，分站转发信号到光电转换器转为光信号，从地面光电转换器转为电信号到通信接口，由通信接口将信号转换后传至电脑主机，电脑主机运行KJ160N系统软件接收信息，从监控电脑KJ160N系统监控软件上配置各传感器的类型、报警值、断电值、复电值，配置某传感器与某断电器逻辑关系，以达到断电效果。然后从主机向分站发送初始化命令，提取配置逻辑，发送逻辑配置到分站，由分站CPU分析判断各传感器传入的值是否在报警值、断电值、复电值范围内，以命令某传感器关联的断电器执行断电（复电）。井下所有传感器每10秒向分站发送一次实行信息，分站每10秒向监控主机监测系统发送一次实时数据。监控主机每30秒向上级监控中心发送一次实时数据。
井下传感器分模拟量和开关量，一般来说有数字显示的为模拟量，只有开（停）有（无）两种状态的为开关量。
分站（兰色）配有专用分站直流本安电源（桔黄色），输入380/660V,输出18V,本安电源内有12V后备电池，交流电停电后可供分站连续运行2个小时，
风电闭锁：1、局部风机停止运行时，迎头风筒传感器向分站发出闭信号，分站上报主机，并命令相关联的断电器作用，使影响范围内的非本安型用电设备的电源总开关断电，并将断电结果即负荷侧馈电信息上传监控电脑主机监控系统。
2、局部风机停止运行时，局扇开停传感器向分站发出停信号，分站上报主机，并命令相关联的断电器作用，使影响范围内的非本安型用电设备的电源总开关断电。并将断电结果即负荷侧馈电信息上传监控电脑主机
监控系统。主机声光报警并显示报警信息。
瓦电闭锁：当迎头、工作面及回风流中的瓦斯达到断电值时，甲烷传感器本身声光报警并将数据传向分站，分站上报主机，并命令相关联的断电器作用，使影响范围内的非本安型用电设备的电源总开关断电。并将断电结果即负荷侧馈电信息上传监控电脑主机监控系统。主机声光报警并显示报警信息。
故障断电：当已安装并配置了断电关系的传感器发声故障时，分站报警并上报主机，命令故障范围内的非本安型用电设备的电源总开关断电，主机声光报警并显示报警信息。
3%断电后不能自动复电：当局部风机停止运转并且甲烷传感器处瓦斯浓度达到3%时，相关联的断电器作用，使该局部风机不能自动起动。只能手动起动。（风筒传感器显示关，瓦斯浓度达到3%，局扇开停传感器显示停三条件同时具备时方可实现功能）
