各种接近开关的种类与应用 各种接近开关的种类与应用 1、涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。 2、电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。 3、霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。 4、光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。 5、热释电式接近开关 用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。 6、其它型式的接近开关 当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
接近开关工作原理，及接线图 发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次 接近开关工作原理 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特点： ●非接触检测，避免了对传感器自身和目标物的损坏。 ●无触点输出，操作寿命长。 ●即使在有水或油喷溅的苛刻环境中也能稳定检测。 ●反应速度快。 ●小型感测头，安装灵活。 2、类型 （1）按配置来分
（2）、按检测方法分 ●通用型：主要检测黑色金属（铁）。 ●所有金属型：在相同的检测距离内检测任何金属。 ●有色金属型：主要检测铝一类的有色金属。 3、高频振荡型接近传感器的工作原理 电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍： （1）通用型接近传感器的工作原理
振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。 （2）所有金属型传感器的工作原理 所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
冲压(Stamping) 冲压是在常温下利用压力机并依靠模具对金属材料剪切，使之变形获得所需形状的工艺。 压力机属于锻压机的一类，冷冲压的压力机有机械压力机和液压压力机，常用的是机械压力机(冲床)。 冲压工艺(Stamping Process) (1)落料Cutting 落料:从材料上沿着封闭轮廓分离出工件初胚的工艺。 (2)冲孔Punching 冲孔:从工件上沿着封闭轮廓分离出废料，获得所需要的带孔零件的工序。 (3)压凸/压筋Embossing 压凸/压筋:用凸模挤入工件的一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。 用途：a)增强产品强度b)代替其他子件 (4)弯曲Bending 弯曲:弯曲是把板材加工成具有一定的角度和形状的零件成形方法,材料在模具的作用下产生弯曲变形。 (5)卷边和翻边Revolving and Hemming 卷边: 对板、圆筒或圆形容器或圆形容器的端部进行圆形卷边的加工。 翻边: 翻边是沿外形曲线周围将材料翻成侧立短边的一种冲压工序。
(6)冲沉孔Chamfering 冲沉孔: 可借助模具在零件孔侧压出锥形沉孔或圆柱形沉孔, 一般用于装配沉头螺丝或去除毛刺。 (7)翻孔Turns Hole 翻孔: 沿内圆孔周围将材料翻成侧立凸缘的冲压工序，一般用于薄片攻螺纹孔。
(8)切舌与切开/冲桥位Part Cutting & Bridge Forming 切舌: 将材料沿轮廓局部而不是完全分离的一种冲压工序。被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。 切开/冲桥位: 将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。被切开而分离的材料位于或基本位于分离前所处的平面。 (9)拍披锋Deburring 拍披锋: 利用模具清除剪切带来的锋利毛刺。

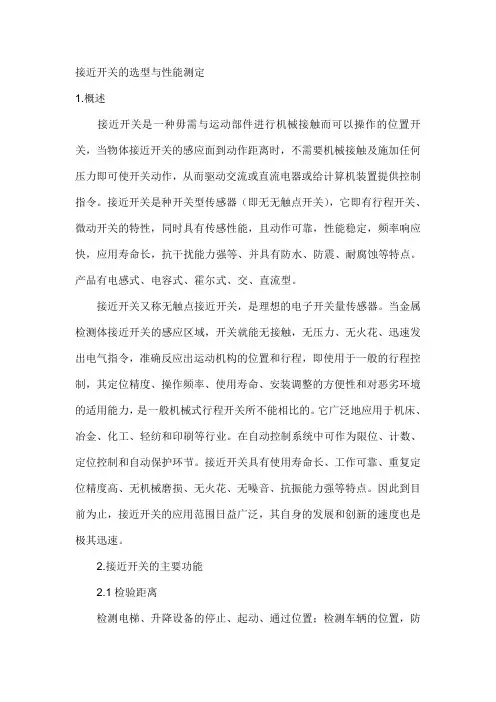

图尔克接近开关是种开关型传感器，它即有行程开关、微动开关的特性，同时还具有传感性能好且动作可靠以及应用寿命长等特点。从而它被广泛的应用于机床、冶金、化工、轻纺和印刷等行业。 在自动控制系统中可作为限位、计数、定位控制和自动保护环节，图尔克接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。因此到目前为止，图尔克接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。 对于不同的材质的检测体和不同的检测距离，应选用不同类型的图尔克接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵循以下原则： 1.当检测体为金属材料时，应选用高频振荡型图尔克接近开关，该类型图尔克接近开关对铁镍、A3钢类检测体检测比较灵敏。对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。 2.当检测体为非金属材料时，如木材、纸张、塑料、玻璃和水等，应选用电容型图尔克接近开关。 3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型图尔克接近开关。 4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉的磁性图尔克接近开关或霍尔式图尔克接近开关。
其次在图尔克接近开关技术指标检测相关介绍如下： 1.动作距离测定，当动作片由正面靠近图尔克接近开关的感应面时，使图尔克接近开关动作的距离为图尔克接近开关的最大动作距离，测得的数据应在产品的参数范围内。 2.释放距离的测定，当动作片由正面离开图尔克接近开关的感应面，传感器由动作转为释放时，测定动作片离开感应面的最大距离。 3.回差H的测定，较大动作距离和释放距离之差的绝对值。 4.动作频率测定，用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整传感器感应面和动作片间的距离，约为传感器动作距离的百分之80左右，转动圆盘，依次使动作片靠近图尔克接近开关，在圆盘主轴上装有测速装置，传感器输出信号经整形，接至数字频率计。此时启动电机，逐步提高转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出传感器的动作频率。 5.重复精度测定，将动作片固定在量具上，由开关动作距离的百分之120以外，从开关感应面正面靠近传感器的动作区，运动速度控制在0.1mm/s上。当传感器动作时，读出量具上的读数，然后退出动作区，使传感器断开。如此重复10次，计算10次测量值的最大值和最小值与10次平均值之差，差值大者为重复精度误差。 以上即是有关图尔克接近开关方面的相关内容桀骜，希望此篇文章会对大家能够有所帮助。另外，若是您还想要了解更多资讯，欢迎您致电南京凯基特电气有限公司进行详细知晓。

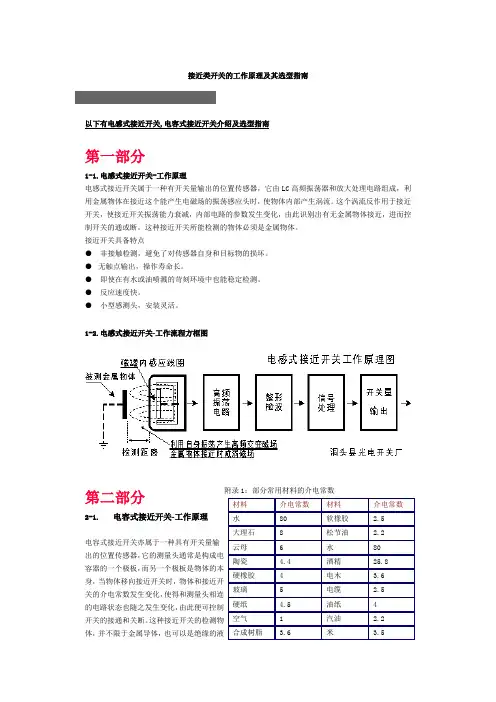

电容/电感/霍尔式接近开关的工作原理 1、电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。工作流程方框图及接线图如下所示：
2、电容式接近开关工作原理 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。工作流程方框图及接线图如下所示：
3、霍尔式接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U， 其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。 霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。 霍尔开关的功能类似干簧管磁控开关，但是比它寿命长，响应快无磨损，而且安装时要注意磁铁的极性，磁铁极性装反无法工作。 内部原理图及输入/输出的转移特性和接线图如下所示：
第二章冲压件工艺过程设计的内容及步骤 不论冲压件的几何形状和尺寸大小如何,其生产过程一般都是从原材料剪切下料开始，经过各种冲压工序和其他必要的辅助工序（如退火，酸洗，表面处理等）加工出图纸所要求的零件。对于某些组合冲压件或精度要求较高的冲压件，还需要经过切削，焊接或铆接等加工，才能完成。冲压件工艺过程的制定和模具设计是冷冲压课程设计的主要内容。进行冲压设计就是根据已有的生产条件，综合考虑影响生产过程顺利进行的各方面因素，合理安排零件的生产工序，最优地选用，确定各工艺参数的大小和变化范围，设计模具，选用设备等，以使零件的整个生产过程达到优质，高产，低耗，安全的目的。 2.1 工艺过程设计的基本内容 冲压工艺规程是模具设计的依据，而良好的模具结构设计，又是实现工艺过程的可靠保证，若冲压工艺有改动，往往会造成模具的返工，甚至报废。冲制同样的零件，通常可以采用几种不同方法。工艺过程设计的中心就是依据技术上先进，经济上合理，生产上高效，使用上安全可靠的原则，使零件的生产在保证符合零件的各项技术要求的前提下，达到最佳的技术效果和经济效益。 冲压件工艺过程设计的主要内容和步骤是： 一. 分析零件图(冲压件图) 产品零件图是分析和制定冲压工艺方案的重要依据，设计冲压工艺过程要从分析产品的零件图人手。分析零件图包括技术和经济两个方面： 1. 冲压加工的经济性分析 冲压加工方法是一种先进的工艺方法，因其生产率高，材料利用率高，操作简单等一系列优点而广泛使用。由于模具费用高，生产批量的大小对冲压加工的经济性起着决定性作用，批量越大，冲压加工的单件成本就越低，批量小时，冲压加工的优越性就不明显，这时采用其他方法制作该零件可能有更好的经济效果。例如在零件上加工孔，批量小时采用钻孔比冲孔要经济；有些旋转体零件，采用旋压比拉深会有更好的经济效果。所以，要根据冲压件的生产纲领，分析产品成本，阐明采用冲压生产可以取得的经济效益。 2. 冲压件的工艺性分析 冲压件的工艺性是指该零件在冲压加工中的难易程度。在技术方面，主要分析该零件的形状特点，尺寸大小，精度要求和材料性能等因素是否符合冲压工艺的要求。良好的工艺性应保证材料消
接近开关工作原理一-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

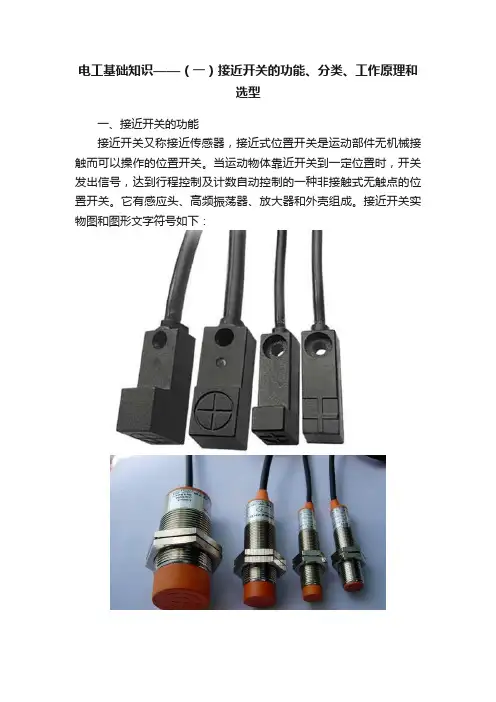

接近开关的工作原理一 随着自动化的提高，接近开关的使用次数也越来越频繁，大家不禁会问，接近开关就那么点大，能用多大的用处呢？其实，这是个理解误区，可别小看了这些小开关，它们的用处可大着呢！现在，就让我来给大家详细系统的介绍介绍接近开关的工作原理、接线方式及应用吧！首先大家看到的就是它的工作原理。 接近开关又称传感器，按工作性质分类可分为电感式接近开关、电容式接近开关、红外线光电开关、位移传感、霍尔开关及磁性开关六大类，按电源分类就只有交流和直流两种了。针对设备，给大家介绍前面三种常用的开关，即电感式、电容式和红外线光电三种！ 电感式接近开关： 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。 这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。 以下是它的工作原理图：（图1） 电容式接近开关： 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并
不限于金属导体，也可以是非金属、液体或粉状物体,在接近开关的尾部，有一个可以顺时针调节多圈电位器来调节感应灵敏度，一般调节电位器使电容式的接近开关在它本身检测距离的70%-80%的位置动作。 以下是它的工作原理图：（图2） 红外线接近开关： 红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，而红外线光电开关优先使用的是接近可见光波长的近红外线。红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可再分为 1.漫反射式光电开关 漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。其原理图见图3。 图3

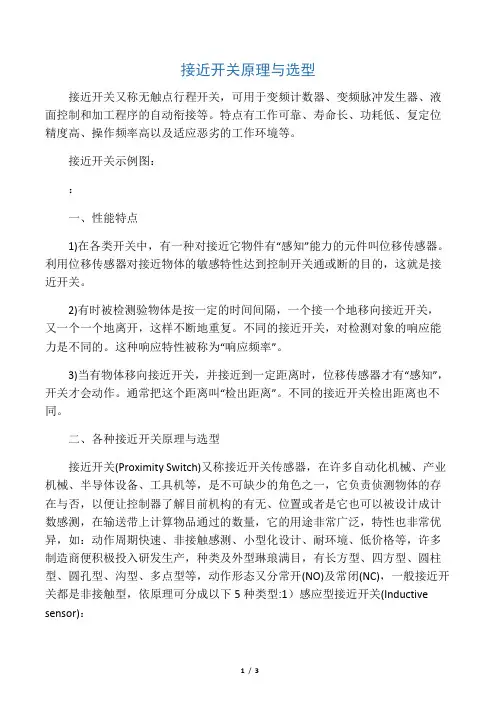

接近开关的选型 对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵循以下原则： 4.1.1.当检测体为金属材料时，应选用高频振荡型接近开关，该类型接近开关对铁镍、a3钢类检测体检测最灵敏。对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。 4.1.2.当检测体为非金属材料时，如；木材、纸张、塑料、玻璃和水等，应选用电容型接近开关。 4.1.3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型接近开关。 4.1.4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉的磁性接近开关或霍尔式接近开关。 在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。 当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同。 有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。 种类 因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种： 1．涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场 接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。 2．电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。 3．霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。 4．光电式接近开关

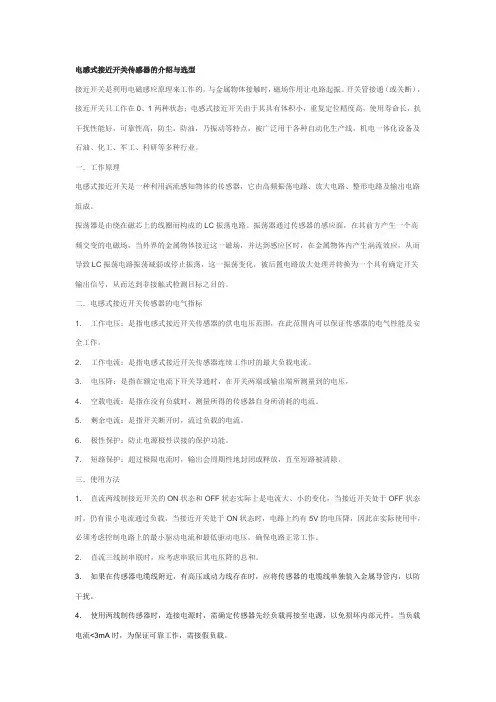

电感式接近开关原理 1.电感式接近开关工作原理 电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的 2.霍尔接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。 3.线性接近传感器的原理 线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。 该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。线性传感器主要应用在自动化装备生产线对模拟量的智能控制。 4. 电感式接近开关工作原理 电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。 附录1：部分常用材料的值 材料衰减系数 钢 1

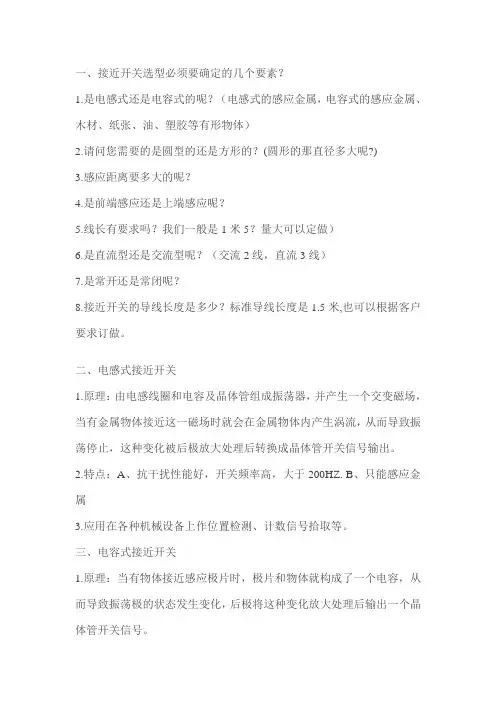

一、接近开关选型必须要确定的几个要素？ 1.是电感式还是电容式的呢？（电感式的感应金属，电容式的感应金属、木材、纸张、油、塑胶等有形物体） 2.请问您需要的是圆型的还是方形的？(圆形的那直径多大呢?) 3.感应距离要多大的呢？ 4.是前端感应还是上端感应呢？ 5.线长有要求吗？我们一般是1米5？量大可以定做） 6.是直流型还是交流型呢？（交流2线，直流3线） 7.是常开还是常闭呢？ 8.接近开关的导线长度是多少？标准导线长度是1.5米,也可以根据客户要求订做。 二、电感式接近开关 1.原理：由电感线圈和电容及晶体管组成振荡器，并产生一个交变磁场，当有金属物体接近这一磁场时就会在金属物体内产生涡流，从而导致振荡停止，这种变化被后极放大处理后转换成晶体管开关信号输出。 2.特点：A、抗干扰性能好，开关频率高，大于200HZ. B、只能感应金属 3.应用在各种机械设备上作位置检测、计数信号拾取等。 三、电容式接近开关 1.原理：当有物体接近感应极片时，极片和物体就构成了一个电容，从而导致振荡极的状态发生变化，后极将这种变化放大处理后输出一个晶体管开关信号。
2.特点： （1）. 不但能检测金属，还能检测塑料，玻璃，水，油等物质。（2）. 易受干扰，注意安装位置。 （3）. 感应距离可调整。 （4）. 频率约50HZ. （5）应用：依据其特点，特别适合于非金属物的检测，如食品、化工等行业 四、接近开关的主要技术参数含义 1.检测距离：检出物以规定方向移向接近开关检测面，使开关刚好动作时，检测物与接近开关检测面间的距离。 2.回差（差动距离）：检测距离与复归距离之差。 3 .应答频率：开关每一秒内可反应之输出频率。 4.工作电压：正常工作所允许加的电压 5.负载能力：最大允许输出电流 6.输出形式：NPN常开、NPN常闭、PNP常开、PNP常闭
冲压件生产流程及注意事项 内容来源网络，由深圳机械展收集整理！ 更多冲压加工工艺展示，就在深圳机械展。 冲压件生产流程： 根据材质、产品结构等确定变形补偿量。 2.根据补偿量设计模具冲压出成品或半成品。 3.加工半成品至成品。 4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。 攻牙及螺纹加工： 1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。 2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。 3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。 附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。 冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。 冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具冲压加工成形的，它主要有以下特点：
⑴冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。 ⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。 ⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。 冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。 冲压可制出此熟手径难于制造的带有增强筋、肋、盘曲或翻边的工件，以提高其刚性。由于驳回粗糙模具，工件精度可达微米级，且精度高、规格一致，能够冲压出孔窝、凸台等。在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能 冲压问题分析以及注意事项： 1.冲压时产生翻料、扭曲的原因 在级进模中，通过冲切冲压件周边余料的方法，来形成冲件的外形。冲件产生翻料、扭曲的主要原因为冲裁力的影响。冲裁时，由于冲裁间隙的存在，材料在凹模的一侧受拉伸(材料向上翘曲)，靠凸模侧受压缩。当用卸料板时，利用卸料板压紧材料，防止凹模侧的材料向上翘曲，此时，材料的受力状况发生相应的改变。随卸料板对其压料力的增加，靠凸模侧之材料受拉伸(压缩力趋于减小)，而凹模面上材料受压缩(拉伸力趋于减小)。冲压件的翻转即由于凹模面上的材料受拉伸而致。所以冲裁时，压住且压紧材料是防止冲件产生翻料、扭曲的重点。 2.抑制冲压件产生翻料、扭曲的方法
直径∮8 SN：1.5mm MEIRDE 电感式及电容式接近开关、型号及含义 直径∮8 SN：1.5mm MEIRDE LJ 18A3 -5-Z/BX 直径∮8 SN：1.5mm MEIRDE LJ是接近开关代号 直径∮8 SN：1.5mm MEIRDE 感应方式：无字为感应式；C为电容式；G为干簧管式 直径∮8 SN：2mm MEIRDE 18代表直径是18MM 直径∮8 SN：2mm MEIRDE A:圆柱形 B：方形 3：金属外壳 4：塑料外壳无表示：螺管 1：光圆柱 直径∮8 SN：2mm MEIRDE 直径∮8 SN：2mm MEIRDE 5：感应距离5MM平头 18对应有5和8 5为平头的，8为高头；12对应有2和4 2为平头，4为高头；8对应有1和2 1为平头，2为高头；6对应有0.5和1 0.5为平头，1为高头；5对应有0.5和1 0.5为平头，1为高头；6和5这两样比较少用 直径∮8 SN：2mm MEIRDE 直径∮12 SN：2mm MEIRDE 直径∮12 SN：2mm MEIRDE 直径∮12 SN：2mm MEIRDE Z:直流6-36V Z1:直流30-65V J:交流90-250V J1:交流345-400V 直径∮12 SN：2mm MEIRDE 直径∮12 SN：2mm MEIRDE B:三线常开 A:三线常闭 C:四线常开及常闭 D:两线常闭 E:两线常开 直径∮12 SN：2mm MEIRDE 直径∮12 SN：4mm MEIRDE X：NPN输出 DC200MA Y：PNP输出 DC200MA Z:300-400MA M:500MA W:1500MA 直径∮12 SN：4mm MEIRDE 直径∮12 SN：4mm MEIRDE 注：电容式接近开关在感应距离一般由字母代表B:1-10MM可调；T:1-15MM可调;H:1-25MM可调 直径∮12 SN：4mm MEIRDE 直径∮12 SN：4mm MEIRDE 直径∮12 SN：4mm MEIRDE 光电开光基本型号及含义 直径∮12 SN：4mm MEIRDE E3F DS10C4 直径∮12 SN：4mm MEIRDE E3F:18圆柱 E3F3:30圆柱 E3JK:50*50*18 E3JM:25*65*75 E3S:20*20*65 E3K80:24*50*80 直径∮18 SN：5mm MEIRDE 直径∮18 SN：5mm MEIRDE 检出方向：无表示：平行于开关光轴的顶端面；2：垂直于开关光轴的上端面 直径∮18 SN：5mm MEIRDE 直径∮18 SN：5mm MEIRDE D:检出方式 D:温反射形（扩散反射形）；R：反馈反射形（回归反射形）；G：槽形;无表示：对射形 直径∮18 SN：5mm MEIRDE 直径∮18 SN：5mm MEIRDE S：检出距离 S:CM 无表示：M 直径∮18 SN：8mm MEIRDE 10:10CM 直径∮18 SN：8mm MEIRDE C:检出形式 N（C):NPN 300MA输出；P:PNP 300MA输出 M：交流或直流电源触点1A开闭输出；Y：交流二线制 直径∮18 SN：8mm MEIRDE
1.TL-Q5MC1-Z5mm,非屏蔽电感式,三线,常开100mA NPN,方17×17mm电源:10-30VDC 2.TL-N5ME15mm,非屏蔽电感式,三线,常开200mA NPN,方25×25mm电源:10-30VDC 3.TL-N10ME110mm,非屏蔽电感式,三线,常开200mA NPN,方30×30mm电源:10-30VDC 4.TL-N20ME120mm,非屏蔽电感式,三线,常开200mA NPN,方40×40mm电源:10-30VDC 5.TL-N5MY15mm,非屏蔽电感式,二线,常开200mA 方25×25mm电源:90-250VAC 6.TL-N10MY110mm,非屏蔽电感式,二线,常开200mA 方30×30mm电源:90-250VAC 7.TL-N20MY120mm,非屏蔽电感式,二线,常开200mA 方40×40mm电源:90-250VAC 8.TL-F20MY112mm,非屏蔽电感式,二线,常开200mA 沟形电源:90-250VAC 9.E2E-CR8C10.8mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M4 10.E2E-C1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5.4 11.E2E-X1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5 12.E2E-X1R5E1 1.5mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M8 13.E2E-X2E12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M12 14.E2E-X5E15mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M18 15.E2E-X10E110mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M30 16.E2E-X2F12mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M12 17.E2E-X5F15mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M18 18.E2E-X10F110mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M30 19.E2E-X2ME12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M8 20.E2E-X5ME15mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M12 21.E2E-X10ME110mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M18 22.E2E-X18ME118mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M30 23.E2E-X8MD18mm,非屏蔽电感式,二线,常开100mA 电源:10-30VDC圆M12 24.E2E-X14MD114mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M18 25.E2E-X20MD120mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M30 26.E2E-X2D1-N NEW2mm,电感式，二线,常开100mA 电源:12-24VDC圆M8 27.E2E-X3D1-N NEW3mm,电感式，二线,常开100mA 电源:12-24VDC圆M12 28.E2E-X7D1-N NEW7mm,电感式, 二线,常开100mA 电源:10-30VDC圆M18 29.E2E-X10D1-N NEW10mm,电感式, 二线,常开100mA 电源:10-30VDC圆M30 30.E2E-X2MF12mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M8 31.E2E-X5MF15mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M12 32.E2E-X10MF110mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M18 33.E2E-X18MF118mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M30 34.E2E-X1R5Y1 1.5mm,电感式, 二线,常开 100mA 电源:24-240VAC圆M8 35.E2E-X2Y12mm,电感式, 二线,常开 200mA 电源:24-240VAC圆M12 36.E2E-X5Y15mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M18 37.E2E-X10Y110mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M30 38.E2E-X5MY15mm,非屏蔽电感式，二线,常开 200mA 电源:24-240VAC圆M12 39.E2E-X10MY110mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M18 40.E2E-X18MY118mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M30 41.E2K-C25ME125mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M34 42.E2K-X15ME115mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M30 43.E2K-F10MC110mm,电容式,三线,常开 200mA NPN电源:10-30VDC扁型50×20×10mm 44.E2Q-N15E3-51Q15mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×40
冲压模具的一般设计的主要内容及步骤： 1 工艺设计 (1)根据冲压件产品图，分析冲压件的形状特点、尺寸大小、精度要求、原材料尺寸规格和力学性能，并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因素，分析零件的冲压工艺性。良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而寿命高、产品质量稳定、操作简单。 (2)确定工艺方案，主要工艺参数计算。在冲压工艺性分析的基础上，找出工艺与模具设计的特点与难点，根据实际情况提出各种可能的冲压工艺方案，内容包括工序性质、工序数目、工序顺序及组合方式等。有时同一种冲压零件也可能存在多个可行的冲压工艺方案，通常每种方案各有优缺点，应从产品质量、生产效率、设备占用情况、模具制造的难易程度和寿命高低、生产成本、操作方便与安全程度等方面进行综合分析、比较，确定出适合于现有生产条件的最佳方案。此外，了解零件的作用及使用要求对零件冲压工艺与模具设计是有帮助的。 工艺参数指制定工艺方案所依据的数据，如各种成形系数(拉深系数、胀形系数等)、零件展开尺寸以及冲裁力、成形力等。计算有两种情况，第一种是工艺参数可以计算得比较准确，如零件排样的材料利用率、冲裁压力中心、工件面积等；第二种是工艺参数只能作近似计算，如一般弯曲或拉深成形力、复杂零件坯料展开尺寸等，确定这类工艺参数一般是根据经验公式或图表进行粗略计算，有些需通过试验调整；有时甚至没有经验公式可以应用，或者因计算太繁杂以致于无法进行，如复杂模具零件的刚性或强度校核、复杂冲压零件成形力计算等，这种情况下一般只能凭经验进行估计。 (3)选择冲压设备 根据要完成的冲压工序性质和各种冲压设备的力能特点，考虑冲压加工所需的变形力、变形功及模具闭合高度和轮廓尺寸的大小等主要因素，结合工厂现有设备情况来合理选定设备类型和吨位。常用冲压设备有曲柄压力机、液压机等，其中曲柄压力机应用最广。冲裁类冲压工序多在曲柄压力机上进行，一般不用液压机；而成形类冲压工序可在曲柄压力机或液压机上进行。 2.模具设计 （一）确定冲模类型及结构形式 根据所确定的工艺方案和冲压件的形状特点、精度要求、生产批量、模具制造条件、操作方便及安全的要求，以及利用现有通用机械化、自动化装置的可能，选定冲模类型及结构草图 （二）选择工件定位方式 1.工件在模具中的定位主要考虑定位基准，上料方式，操作安全可靠等因素。 2.选择定位基准时应尽可能与设计基准重合，如果不重合，就需要根据尺寸链计算，重新分配公差，把设计尺寸换算成工艺尺寸。不过，这样将会使零件的
BI10-M30-AD4X-H1141 接近开关技术参数 BI10-M30-AD4X-H1141接近开关是种开关型传感器(即无无触点开关)，它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节。接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。
产品图片 Photo 输出方式I / O mode 产品名称/型号 BI10-M30-AD4X-H1141 接近开关技术参数 直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭 交流两线常开 交流两线常闭
电气接线图 Connection diagram 规格参数 Specification 安装方式 埋入式/非埋入式； 插件式/引线式 测距 1；2；3；4；6（mm ） 尺寸规格 M8 电源电压 10..36VDC 涟波 <10% 空载电流 <10mA 最大负载电流 100mA 120mA 电压降 <1.5V <6V 迟滞 <15%（Sr ） 开关频率 800Hz 500Hz 防护等级 IP67 过载保护电流 150mA 感应面材质 PTFE （特氟龙） 本文内容来源南京凯基特官网。
接近开关的工作原理 发布时间：2007-6-11 供稿:xabest 浏览[758]次打印该页 接近开关的工作原理 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特性： ●非接触检测，避免了对传感器自身和目标物的损坏。 ●无触点输出，操作寿命长。 ●即使在有水或油喷溅的苛刻环境中也能稳定检测。 ●反应速度快。 ●小型感测头，安装灵活。 2、类型 （1）按配置来分 （2）、按检测方法分 ●通用型：主要检测黑色金属（铁）。 ●所有金属型：在相同的检测距离内检测任何金属。 ●有色金属型：主要检测铝一类的有色金属。 3、高频振荡型接近传感器的工作原理 电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍： （1）通用型接近传感器的工作原理 振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。 （2）所有金属型传感器的工作原理 所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
