直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视得断路器控制回路(电磁操动机构)--------------------3 带有灯光监视得断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视得断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作得事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线得横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动得过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护与中性点间隙接地保------24 线路三相一次重合闸装置原理图---------------------------------------26 自动按频率减负荷装置(LALF)原理图--------------------------------29 储能电容器组接线图------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图---------------------------29 变压器强油循环风冷却器工作与备用电源自动切换回路图------30 变电站事故照明原理接线图---------------------------------------------31 开关事故跳闸音响回路原理接线图------------------------------------31 二次回路展开图说明(10KV线路保护原理图)-----------------------32 直流回路展开图说明------------------------------------------------------33 1、图E-103为直流母线电压监视装置电路图,请说明其作用。 答:直流母线电压监视装置主要就是反映直流电源电压得高低。KV1就是低电压监视继电器,正常电压KV1励磁,其常闭触点断开,当电压降低到整定值时, KV1失磁,其常闭触点闭合, HP1光字牌亮,发出音响信号。KV2就是过电压继电器,正常电压时KV2失磁,其常开触点在断开位置,当电压过高超过整定值时KV2励磁,其常开触点闭合, HP2光字牌亮,发出音响信号。
《继电保护》课程报告 电压互感器二次回路多点接地分析及防范 措施 姓名：xxxx 学号：xxxx 学科专业：电气工程 年级：xxxx 学期：xxxx 完成时间：xxxx 综合评语
成绩学分 任课教师评卷时间 电压互感器二次回路多点接地分析及防范措施 xxxx 摘要：随着电力系统不断发展，电力设备的更新换代越来越快，在对变电站内继电保护及安全自动装置的基建、大修、改造后，因施工过程中造成的继电保护用电压互感器的二次回路接地不满足要求，直接或间接引发继电保护及安全自动装置误动，造成开关跳闸的事故时常发生，从而电网的安全稳定运行水平下降，使电力用户供电可靠性受到影响。由于二次回路接地不满足要求易被忽视且不易检查，一旦发生事故，处理过程复杂，处理时间长，严重影响售电量。因此，在设备投入运行前对二次回路接地的情况必须针对性分析和检查，避免事故的发生。 关键词：电压互感器；二次回路；多点接地；查找方法 1、电压互感器二次回路接地要求 公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。独立的、与其他互感器无电气联系的电压互感器的二次回路，可在控制室内，也可在开关场实现一点接地，为了避免将高压引入控制室，接地点宜设在配电装置户外端子箱内100mm2接地铜排上。线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。来自开关场电压互感器二次绕组的四根引入线和电压互感器开口三角绕组的两根引入线应使用各自独立的电缆，并在控制室内一点接地。已在控制室一点接地的电压互感器二次绕组，在开关场将二次绕组中性点放电间隙或氧化锌阀片接地的，其击穿电压峰值应大于30ImaxV（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位KA），并应定期检查放电间隙或氧化锌阀片，防止其被击穿造成电压互感器二次回路多点接地的现象[1]。 2、查找电压二次回路多点接地的方法 电压互感器二次回路只能有一个接地点，然而，一般情况下站内同电压等级的电压互感器电压都引致控制室内的电压切换屏，并辐射去自

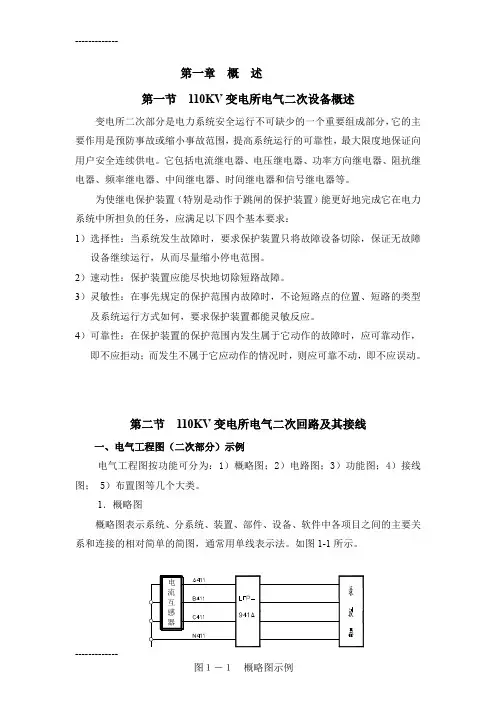

一、二次回路的定义 由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路 二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。 二、二次回路的组成 指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。 三、二次回路的分类 1、按电源性质分 交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。 交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。 蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。 2、按用途区分 测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。 操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。 信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。 四、二次回路识图 常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。 1、看图 A、"先看一次，后看二次"。一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。 B、"看完交流，看直流"。指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。一般交流回路较简单。
电压互感器二次回路并列不当的故障原因分析及操作处 理 1 故障现象及处理 某地有一座110kV 变电站在进行综合自动化改造，其中110kv 和10kv 电压互感器共有五组，有三组10kV 电压互感器分别接在10kV3 号、4 号、5 号母线上，五组电压互感器的二次回路采用完全星形接线，N 相接地。在完成 10kV 电压互感器测控装置更换后，接着进行110kV 电压互感器测控装置更换，却接连发生几次电压互感器二次回路断线故障，且每次电压互感器断线都是在发生接地故障后。 该变电站10kV4 号母线电压异常，4 号母线原绝缘监察回路接地光字牌亮，接着10kV 微机保护发出“TV断线告警”信号。经现场运行人员检查，发现 10kV3 号母线上有馈线接地，断开改线路开关后，接地信号消失，检查互感器04TV 二次侧A、C 两相保险熔断，恢复保险后TV 断线信号复归，类似的 情况在以后的一个星期内又出现过两次。 经过对三次故障的告警记录分析发现，每次TV 断线都是在发生接地故障后出现的，但现场10kV3、4 号母线是分段运行的，两者互不相干，却出现这段母线接地，而另一段母线TV 二次侧断线的异常现象。 检查10kV 高压开关室开关柜的电压环网回路，新的电压互感器测控装置安装在公用屏上，电压回路从TV 柜通过电缆接到测控装置，经刀闸重动继电器切换后回到高压室新更换的微机保护中。因还有部分计量、主变和低周等装置没有改造，所以同时在输出回路上还有接到电磁型中继屏上的临时电缆接线，这种临时的接线方式是可行的。在检查中继屏端子排接线时，发现有一组短接线将10kV 互03、04 电压互感器二次侧的A---A、B---B、C---C 相直接连在一
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 变电所二次回路的操作过 电压正式版
变电所二次回路的操作过电压正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 电网在运行中，往往由于电气设备绝缘的老化或损坏以及外力破坏等原因，致使电网运行不正常。如中性点不接地系统的单相接地或设备过负荷等，或是发生电力事故时，要求能及时地发出信号或警报，通知运行值班人员进行处理，或能自动跳闸将故障切除，限制事故的扩大，尽量减少对其他用户的影响，避免造成更大的经济损失。在二次回路中存在有许多电感线圈(如断路器、继电器、接触器等设备均有不同作用的线圈)，这些设备的线圈都具有一定电感量，当事故跳闸或停电操作
时，突然切断电感电路的电流时，往往会产生较大的反电势，由于它的幅值大，频率高，称为操作干扰过电压，此过电压通常对回路中的一些电器元件产生破坏或干扰作用。 一、操作过电压产生的机理 变电所二次回路中存在许多不同作用的线圈，它们都有一定电感量。这些线圈除了具有电感外，还有电阻及线圈联线间、匝间存在的分布电容。若将分布电容用一个等值集中电容代替并联到线圈两端，就构成一个RLC的衰减振荡电路。其继电器的触点起到回路中的开关作用。由电工学可知：当回路的开关断开时，往往
二次线路控制图 This model paper was revised by the Standardization Office on December 10, 2020
1.二次线路控制图 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C 线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ 内部发热，其内部双金屑片弯曲，推动RJ常闭触点断开，接触器C的线圈断电释放，电
电压互感器二次回路短路故障的处理 作者：丁义 来源：《沿海企业与科技》2011年第09期 ［摘要］电力系统在运行过程中常会遇到电压不稳定的状况，电压、电流过高或过低均会给系统性能造成很大的破坏。为了防止系统的电压值、电流值超出线路承受的标准范围，常常用互感器作为调控装置，对两者按照标准要求调控处理后才能正常运行系统。电压互感器在使用期间会受到故障的影响，导致互感器调控电压的性能减弱。针对这一问题，文章主要分析导致互感器回路故障发生的具体原因，并提出处理故障的有效策略。 ［关键词］电压互感器；二次回路；短路；故障处理 ［作者简介］丁义，广东省输变电工程公司工程师，研究方向：电力工程，广东广州，510160 ［中图分类号］ TM451 ［文献标识码］ A ［文章编号］ 1007-7723（2011）09-0087-0003 电力系统在运行过程中常会遇到电压不稳定的状况，互感器作为调控装置对电压稳定具有调节作用。电压互感器是按照系统运行的标准要求，将大电压转变成低电压，以满足设备实际运行的承载能力。同时，电压互感器也可用于电力系统的测量保护，及时检测发现电压值的异常以判断故障，从而降低了系统受损的程度。从目前电力行业的使用情况看，电压互感器在使用期间会受到故障的影响，导致互感器调控电压的性能减弱，电压互感器最多的故障则是二次回路短路，若不及时采取有效措施处理则会导致系统运行中断，给设备造成较大的损坏。 一、引起回路故障的常见原因 为了满足社会广大用户的用电需求，电力网络规划时在具体位置安装了电压互感器，从而保证了原始电压得到有效的转换。二次回路在电力系统中属于低压回路，如：测量回路、继电保护回路、开关控制回路、操作电源回路等等，主要负责对一次回路中的参数、元件进行控制、保护、调节、测量、监视，以维持设备及系统的高效率运行。短路是电压互感器二次回路的多发故障，导致该故障发生的原因是多方面的。 1.电缆因素。当前，二次回路中连接了各种电力装置，包括：测量仪表、继电器、控制和信号元件，将这些结构安装具体的要求连接起来即可构成二次回路。连接电缆在装置或元件连接中有着重要作用，可以协调线路电压、电流的运行。当连接电缆发生短路后，会立刻造成电压互感器二次回路出现短路故障。 2.质量因素。导线自身的质量好坏也是影响二次回路故障的一大因素。导线作为电压互感器传递电压、电流的介质，其性能强弱会对二次回路造成直接性的影响。如果二次回路中所用
高压电气二次回路原理图及讲解 直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。 图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。 直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于Ω。直流回路绝缘的好坏必须经常地进行监视。否则，会给运行带来许多不安全因素。现以图3为例说明直流接地的危害。当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。 因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。
断路器控制回路图 控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。这里以某变电站控制回路图为例，简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明： 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法（图1）。 图1 A相合闸回路 先来看图上的两种端子： 是箱端子，位于保护装置后侧， 是屏端子，一般位于保护屏后两侧，固定在保护屏上。 图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。 跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，
通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。 图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回，1TBJa 的电压线圈失电为止，1TBJa继电器复归。使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸（图2）。
第六章二次回路 第二节二次回路的接线图 电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。 一、二次回路图纸的分类 按图纸的作用，二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。 图6-1为简单过流保护的归总式原理图 至信号 至跳闸 图6-1归总式原理图 其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。因此在实际使用中，广泛采用展开式原理图。 图6-2为展开式原理图
图6-2展幵式原理图 其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直 流控制回路、继电保护回路及信号回路等。根据这个原则，必须将同属于一个元件的电流线圈、电压线圈 以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表 示。展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特 别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。 图6-3为屏面布置图 F T 2 —9— 1：7 HS =F 33至跳闸 5 - 1 2 ■ ---------------- 2 705 至信号 + +
二次回路原理及调试题纲 二次设备： 对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。由二次设备连接成的回路称为二次回路或二次系统。 二次系统的任务： 反映一次系统的工作状态，控制一次系统，并在一次系统发生故障时，能使故障的设备退出运行。 二次设备按用途可分为： 继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等。一.电流互感器（CT）及电压互感器（PT） 1.原理：
CO CT：使高压电流按一定比例变为低压电流并实现绝缘隔离；
有外装CT 、套管CT （开关、主变）；还分为充油及干式等；二次绕组分为多组及抽 头可调变比式等。 ② PT :使高电压按一定比例变为低电压并实现绝缘隔离； 一般都外装；有充油及干式等；还有三相式、三相五柱式及单相 绕组分为主绕组及副绕组（开口三角：为保护提供零序电压） 。 ②CT :低阻抗运行，不得开路；二次回路阻抗越高误差越大； CT 二次开路将产生高低压 危及人身安全；（备用CT 必须可靠短接；带有可调变比抽头的 CT ,待用抽头不得短接。） PT （线路用）等；二次 2. 用途： ① CT:为保护装置、计量表计、故障录波、 化所需的二次电流（包括相电流及零序电流。 ② PT :为保护装置、计量表计、故障录波、 变 化所需的二次电压； 3. 二次负载： '四遥”装置等提供随一次电流按一定比例变 ）； “四遥”装置等提供随一次电压按一定比例
②PT:高阻抗运行，二次回路阻抗越低误差越大；不得短路4极性： CD CT :一次电流流入端与二次电流流出端为同极性；②PT:—次电压首端与二次电压首端为同极性。 5.二次线： ②CT:由二次端子电缆引入CT端子箱一控制室一按图纸设计依次串入各装置所需电流回路； ②PT:由二次端子电缆引入PT端子箱一控制室一按图纸设计依次并接各装置所需电压回路；6.新装及更换改造注意事项： ②CT: 所有端子、端子排的压接必须正确可靠；一、二次极性试验正确、变比试验正确、伏 安特性符合各装置运行要求；更换CT前首先进行极性试验并正确详细记录，CT更换后
电气二次接线图和原理图轻松看懂 一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。 二次接线图的内容 二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。 二次接线图的分类 二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。 （1）原理图 凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。 b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。 （2）安装图 根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。 二次接线图中常用的图形符号 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验
变电所二次回路的操作 过电压 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
变电所二次回路的操作过电压电网在运行中，往往由于电气设备绝缘的老化或损坏以及外力破坏等原因，致使电网运行不正常。如中性点不接地系统的单相接地或设备过负荷等，或是发生电力事故时，要求能及时地发出信号或警报，通知运行值班人员进行处理，或能自动跳闸将故障切除，限制事故的扩大，尽量减少对其他用户的影响，避免造成更大的经济损失。在二次回路中存在有许多电感线圈(如断路器、继电器、接触器等设备均有不同作用的线圈)，这些设备的线圈都具有一定电感量，当事故跳闸或停电操作时，突然切断电感电路的电流时，往往会产生较大的反电势，由于它的幅值大，频率高，称为操作干扰过电压，此过电压通常对回路中的一些电器元件产生破坏或干扰作用。 一、操作过电压产生的机理 变电所二次回路中存在许多不同作用的线圈，它们都有一定电感量。这些线圈除了具有电感外，还有电阻及线圈联线间、匝间存在的分布电容。若将分布电容用一个等值集中电容代替并联到线圈两端，就构成一个RLC的衰减振荡电路。其继电器的触点起到回路中的开关作用。由电工学可知：当回路的开关断开时，往往产生较大反电势。电容器两
端电压按一定规律变化，其电压波形是一个正弦衰减振荡电压。由于此电压不受电源控制，所以又叫自由分量电压，此电压经过1/4周期稍长的时间达到最大值。当电阻值较小时，电容器两端电压最大，往往比电源电压高出几倍或十几倍，这是操作时产生的过电压。 二、操作过电压的危害 当电网发生事故跳闸或停电操作时，突然切断电感电路的电流时会产生过电压。在开关断开过程中，触点间的距离尚未到达足够大时就已经被击穿，高电压进入直流操作电源系统，电压承受水平较低的半导体器件就会受到不同程度的破坏及影响。因为半导体器件的过电压承受水平较低，反应灵敏，会造成损坏或无法正常工作。而对电磁元件影响不大，因为其绝缘水平较高，并且其动作过程有一定的惰性，所以不会造成误动作影响正常工作。 三、操作过电压的传递途径
查找二次回路故障的基本方法1、确定故障回路 电气设备的二次回路可分为测量仪表、监察装置、信号回路、控制回路、保护回路等。在上述回路发生异常时，一般可采用直观检查法，即先检查交流进线保险，直流总保险，再检查各分路熔断器是否熔断，在未确认熔断回路故障点和故障原因，且没有排除故障以前，禁止投入已熔断的保险。直观检查不能确定故障回路时（如直流接地），可采用拉开线路开关选择查找，并以先信号、照明部分，后操作部分；先室外部分，后室内部分为原则。在切断各专用直流回路时，切断时间不得超过3s。对不能进行切断检查的回路，应将一次设备状态转换，做好安全措施后，方可在二次回路查找，当确定故障回路后，应恢复其它回路，对照图纸进行检查。 2、检查故障回路 电源系统。一般在电源系统中装有许多保险器，因此在直流系统故障时应先检查各熔断器是否完好，电压是否正常，再检查交流输入、直流输出、支路输出。 操作回路。此回路故障时伴有断路器拒动、误动，应从以下几个部件寻找故障点：操作保险、开关辅助接点、跳闸线圈（或合闸接触器线圈）、继电器接点、万能转换开关接点、配线、机构等。 其它回路故障均可以动作结果为前提，提出上级元件动作的条件，检查条件是否满足，对照图纸逐个元件、逐级进行分析后找出故障点。 3、使用工具及注意事项 在进行二次回路检查时，一般可用试灯、绝缘电阻表、万用表、钳形电流表、多用工具、专用试验设备等。在使用上述工具时，应首先确定回路是否有电压（或电流），在确认该回路无电压无电流时，方可用试灯、绝缘电阻表等检查回路元件的通断。在使用绝缘电阻表检查绝缘时，应断开本回路交直流电源，断开与其它回路连接的充电电容器件。在故障点寻找工作中，还应注意接线接点的拆开与恢复工作，防止电流回路开路、电压回路短路，避免故障点的产生和事故扩大。 一、查找二次回路故障的基本方法 1、二次回路查找故障的一般方法： 1）根据故障现象和图纸分析原因，再确定检查处理的顺序和方法；
二次回路识图方法 常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（又称背面接线图）、盘面布置图。 （1)、看图：A、"先看一次，后看二次"。一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。 B、"看完交流，看直流"。指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。一般交流回路较简单。 C、"交流看电源、直流找线圈"。指交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。 D、"线圈对应查触头，触头连成一条线"。指找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成二次回路预先设置的逻辑功能。 E、"上下左右顺序看，屏外设备接着连"。主要针对展开图、端子排图及屏后设备安装图。原则上由上向下、由左向右看，同时结合屏外的设备一起看。 （2)、原理图：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。 A、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。 B、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。 C、缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。 （3）、展开图：展开图和原理图是同一接线的两种表达方式。"直观性好" A、将二次回路的设备展开表示，分成交流电流、交流电压回路，直流回路，信号回路。 B、将不同的设备按电路要求连接，形成各自独立的电路。 C、同一设备（电器元件）的线圈、触点，采用相同的文字符号表示，同类设备较多时，采用数字序号。 D、展开图的右侧以文字说明回路的用途。 E、展开图中所有元器件的触点都以常态表示，即没有发生动作。 （4)、安装接线图（屏背面接线图）：以展开图、屏面布置图、端子排图为依据。（由制造厂绘制） A、屏背面展开图---以屏的结构在安装接线图上展开为平面图来表示。屏背面部分装设仪表、控制开关、信号设备和继电器；屏侧面装设端子排；屏顶的背面或侧面装设小母线、熔断器、附加电阻、小刀开关、警铃、蜂鸣器等。 B、屏上设备布置的一般规定---最上为继电器，中为中间继电器，时间继电器，下部为经常需要调试的继电器（方向、差动、重合闸等），最下面为信号继电器，连接片以及光字牌，信号灯，按钮，控制开关等。 C、保护和控制屏面图上的二次设备，均按照由左向右、自上而下的顺序编号，并标出文字

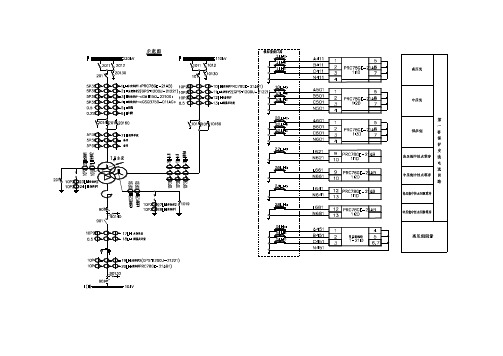

基本二次回路 第一节 电流与电压回路 一 电流回路 以一组保护用电流回路（图2.1）为例，结合上一章的编号，A 相第一个绕组头端与尾端编号1A1，1A2，如果是第二个绕组则用2A1，2A2，其他同理。 二、电压回路 母线电压回路的星形接线采用单相二次额定电压57V 的绕组，星形接线也叫做中性点接地电压接线。以变变电站高压侧母线电压接线为例，如图2.2 （1）为了保证PT 二次回路在莫端发生短路时也能迅速将故障切除，采用了快速动作自动开关ZK 替代保险。 （2）采用了PT 刀闸辅助接点G 来切换电压。当PT 停用时G 打开，自动断开电压回路，防止PT 停用时由二次侧向一次侧反馈电压造成人身和设备事故，N600不经过ZK 和G 切换，是为了N600有永久接地点，防止PT 运行时因为ZK 或者G 接触不良， PT 二次侧失去接地点。 端子箱端子排 图 2.1 图2.2
（3）1JB是击穿保险，击穿保险实际上是一个放电间隙，正常时不放电，当加在其上的电压超过一定数值后，放电间隙被击穿而接地，起到保护接地的作用，这样万一中性点接地不良，高电压侵入二次回路也有保护接地点。 （4）传统回路中，为了防止在三相断线时断线闭锁装置因为无电源拒绝动作，必须在其中一相上并联一个电容器C，在三相断线时候电容器放电，供给断线装置一个不对称的电源。 （5）因母线PT是接在同一母线上所有元件公用的，为了减少电缆联系，设计了电压小母线1YMa,1YMb,1YMc,YMN（前面数值“1”代表I母PT。）PT的中性点接地JD选在主控制室小母线引入处。 （6）在220KV变电站，PT二次电压回路并不是直接由刀闸辅助接点G来切换，而是由G去启动一个中间继电器，通过这个中间继电器的常开接点来同时切换三相电压，该中间继电器起重动作用，装设在主控制室的辅助继电器屏上。 对于双57V绕组的PT，另一组用于表计计度，接线方式与上面完全一致，公用一个击穿保险1JB，只是编号略有不同，可以参见上一章的讲解。 母线零序电压按照开口三角形方式接线，采用单相额定二次电压100V绕组。如图2.3。 图2.3 （1）开口三角形是按照绕组相反的极性端由C相到A相依次头尾相连。 （2）零序电压L630不经过快速动作开关ZK，因为正常运行时U0无电压，此时若ZK 断开不能及时发觉，一旦电网发生事故时保护就无法正确动作。 （3）零序电压尾端N600△按照《反措》要求应与星形的N600分开，各自引入主控制室的同一小母线YMn，同样，放电间隙也应该分开，用2JB。 （4）同期抽头Sa630的电压为－Ua，即－100V，经过ZK和G切换后引入小母线SaYm。

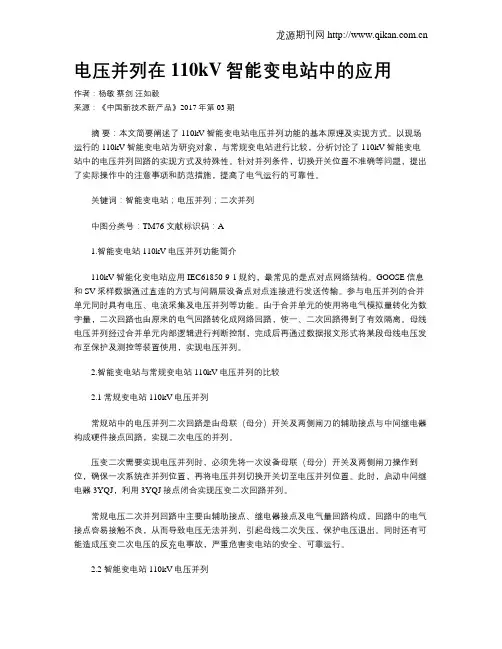

压变二次并列运行的注意事项 摘要：压变能将一次系统较高的电压成比例地转变为较低的二次 电压，然后通过二次回路把这些电压接入继电保护、自动装置和电测 仪表中。压变的二次电压能直接反映出所在系统母线或线路的一次故 障情况，使变电站的继电保护装置正确动作，从而保护了整个电网的 安全稳定运行。 关键词压变二次并列操作注意问题; 引言 无论两段母线是分列运行还是并列运行，母线的保护及计量装置 的电压都不能失去。压变二次并列装置主要用于两段母线（单母线分 段或双母线）的压变二次并列。当某段母线压变退出运行时，必须将 两段母线并列运行，同时压变回路也必须并列，避免保护及计量装置 的失压，使保护或自动装置误动、拒动。因此要求保护及自动装置的 二次电压回路随同主接线一起进行切换。 一、满足压变并列操作的前提条件 1、需要并列的压变必须相位、相序完全一致，电压及容量一致。 2、压变并列装置的切换开关置“并列”位置。 3、需要并列的压变二次回路必须无故障。 4、同一电压等级的两组母线压变一次侧未并列之前，二次侧不得并 列，防止反充电，造成人员伤害，保护及自动装置误动。因此必须保 证母联断路器的隔离刀闸及断路器在合位。 二、压变并列的直流回路
1、各并列直流回路“QK”联接的特点 1.1、示意图1 直流第三回路中的QK与1PTJ、2PTJ并联后，再与1G、2G、1DL常开接点BLJ继电器线圈串联启动，此装置同时具备手动和自动并列功能，主要用于双母线结线。 解析：示意图1中的QK在压变并列切换时，起到手动强制并列的作用。在倒母线切换二次电压时先将压变二次小母线并列，再热倒母线，避免由于因1#、2#压变的实际特性不是完全一致及两段压变负载不同造成二次电压有相差，靠电压切换继电器的接点来切换二次电压，长期操作可能使其接点烧损，导致接触不良或粘连，发生设备事故：另接触不良可能造成保护失压误动，粘连可能造成从二次侧并列，造成反送电，采用手并列之后，电压回路的断开不靠电压切换继电器的接点来实现，而靠BK和开关的辅助接点来实现，其接点容量大。电压切换开关QK在倒母线时始终打在“并列”位置。但正常运行时二次并不并列，只有当母联开关运行时一组压变刀闸拉开后，二次才并列， 1.2、示意图2示与意图3直流第三回路中的QK与并联后的1PTJ、2PTJ接点串联，1G、2G、1DL常开接点BLJ继电器线圈串联启动，此装置只具备自动并列功能，主要用于单母线分段接线。 解析：示意图2中的QK在无论正常运行还是单停压变时并列切换时，始终放在并列位置，如切至解列位置后将造成压变二次无法并列，只有在强制解列时才将此开关切至解列位置。 2、示意图3与示意图1示意图2的不同点
变配电站二次回路知识总结 1)二次回路种类 变配电站二次回路包括：测量、保护、控制与信号回路部分。测量回路包括：计量测量与保护测量。控制回路包括：就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分。信号回路包括开关运行状态信号、事故跳闸信号与事故预告信号。 2)测量回路 测量回路分为电流回路与电压回路。电流回路各种设备串联于电流互感器二次侧(5a)，电流互感器是将原边负荷电流统一变为5a测量电流。计量与保护分别用各自的互感器(计量用互感器精度要求高)，计量测量串接于电流表以及电度表，功率表与功率因数表电流端子。保护测量串接于保护继电器的电流端子。微机保护一般将计量及保护集中于一体，分别有计量电流端子与保护电流端子。 电压测量回路，220/380v低压系统直接接220v或380v，3kv以上高压系统全部经过电压互感器将各种等级的高电压变为统一的100v电压，电压表以及电度表、功率表与功率因数表的电压线圈经其端子并接在100v电压母线上。微机保护单元计量电压与保护电压统一为一种电压端子。 3)控制回路 (1)合分闸回路 合分闸通过合分闸转换开关进行操作，常规保护为提示操作人员及事故跳闸报警需要，转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。以使利用不对应接线进行合分闸提示与事故跳闸报警，国家已有标准图设计。采用微机保护以后，要进行远分合闸操作后，还要到就地进行转换开关对位操作，这就失去了远分操作的意义，所以应取消不对应接线，选用中间自复位的只有合闸与分闸的三档转换开关。 (2)防跳回路 当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸(误操作)，这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。防跳一般选用电流启动，电压保持的双线圈继电器。电流线圈串接于分闸回路作为启动线圈。电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
