proteus常用元件中英文对照表
元件名称中文名说明
7407 驱动门
1N914 二极管
74Ls00 与非门
74LS04 非门
74LS08 与门
74LS390 TTL 双十进制计数器
7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码
7SEG 3-8 译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机
AMMETER-MILLI mA 安培计
AND 与门
BATTERY 电池/电池组
BUS 总线
CAP 电容
CAPACITOR 电容器
CLOCK 时钟信号源
CRYSTAL 晶振
D-FLIPFLOP D 触发器
FUSE 保险丝
GROUND 地
LAMP 灯
LED-RED 红色发光二极管
LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）
LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮手动闭合,立即自动打开
MOTOR 马达
OR 或门
POT-LIN 三引线可变电阻器
POWER 电源
RES 电阻
RESISTOR 电阻器
SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特计
VOLTMETER-MILLI mV 伏特计
VTERM 串行口终端
Electromechanical 电机
Inductors 变压器
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件
AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；
CRYSTAL-晶振；
FUSE；METER-仪表；
Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB
Optoelectronics 各种发光器件发光二极管，LED，液晶等等PLDs & FPGAs
Resistors 各种电阻
Simulator Primitives 常用的器件
Speakers & Sounders
Switches & Relays 开关，继电器，键盘
Switching Devices 晶阊管
Transistors 晶体管（三极管，场效应管）
TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics 模拟电路集成芯片
Capacitors 电容集合
CMOS 4000 series
Connectors 排座，排插
Data Converters ADC,DAC
Debugging Tools 调试工具
ECL 10000 Series
RESPACK-8 上拉电阻排座
Button 单个按键

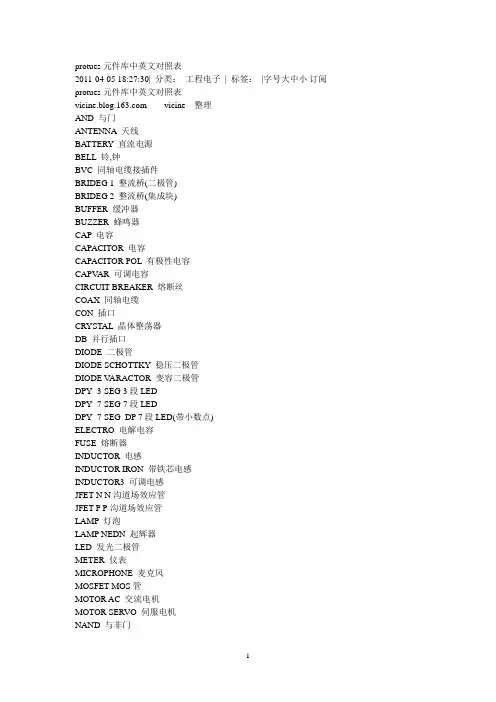

分立元件库元件名称及中英对照
AND 与门
ANTENNA 天线
BA TTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容
CAPV AR 可调电容CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感
JFET N N 沟道场效应管JFET P P 沟道场效应管LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS 管
MOTOR AC 交流电机MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN 三极管
NPN-PHOTO 感光三极管OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN 三极管
PNP DAR PNP 三极管
POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻
RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
V ARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
74LS154 TTL 4线—16线译码器，也没有具体资料
反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65
异或门比较器LS86
译码器LS138 LS139
寄存器LS74 LS175 LS373
反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04
┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05
_ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06
Y = A ）│
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
驱动器:
Vcc 6A 6Y 5A 5Y 4A 4Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = A ）│ 六驱动器(OC高压输出) 74LS07
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
Vcc -4C 4A 4Y -3C 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
_ │14 13 12 11 10 9 8│
Y =A+C ）│ 四总线三态门74LS125
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
-1C 1A 1Y -2C 2A 2Y GND
Vcc -G B1 B2 B3 B4 B8 B6 B7 B8
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器74LS245 │20 19 18 17 16 15 14 13 12 11│
）│ DIR=1 A=>B
│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
DIR A1 A2 A3 A4 A5 A6 A7 A8 GND
页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = AB ）│ 2输入四正与门74LS08
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
__ │14 13 12 11 10 9 8│
Y = AB ）│ 2输入四正与非门74LS00
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 1C 1Y 3C 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
___ │14 13 12 11 10 9 8│
Y = ABC ）│ 3输入三正与非门74LS10
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 2A 2B 2C 2Y GND
Vcc H G Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
）│ 8输入与非门74LS30
│ 1 2 3 4 5 6 7│ ________
└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGH
A B C D E F GND
页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器
正逻辑或门,或非门:
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门74LS32
│14 13 12 11 10 9 8│
）│ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4Y 4B 4A 3Y 3B 3A
┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门74LS02
│14 13 12 11 10 9 8│ ___
）│ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1Y 1A 1B 2Y 2A 2B GND
Vcc 2Y 2B 2A 2D 2E 1F
┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门74S51
│14 13 12 11 10 9 8│ _____
）│ 2Y = AB+DE
│ 1 2 3 4 5 6 7│ _______
└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF
1Y 1A 1B 1C 1D 1E GND
Vcc D C B K J Y
┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门74S64 74S65(OC门)
│14 13 12 11 10 9 8│ ______________
）│ Y = ABCD+EF+GHI+JK
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
A E F G H I GND
页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门74LS86
Vcc 4B 4A 4Y 3Y 3B 3A
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
）│ _ _
│ 1 2 3 4 5 6 7│ Y=A B+AB
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2Y 2A 2B GND
8*2输入比较器74LS688
_
Vcc Y B8 A8 B7 A7 B6 A6 B5 A5
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688
│20 19 18 17 16 15 14 13 12 11│
）│
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
CE A1 B1 A2 B2 A3 B3 A4 B4 GND
_
Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器
3-8译码器74LS138
Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _
┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9│
）│ __ _ _ __ _ __ _ __
│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C
└┬—┬—┬—┬—┬—┬—┬—┬┘
A B C -CS0 -CS1 CS2 -Y7 GND
双2-4译码器74LS139
Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __
┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │
）│ __ __ __ __ __ __ __ __
│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B
└┬—┬—┬—┬—┬—┬—┬—┬┘
-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND
8*2输入比较器74LS688
_
Vcc Y B8 A8 B7 A7 B6 A6 B5 A5
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688
│20 19 18 17 16 15 14 13 12 11│
）│
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
CE A1 B1 A2 B2 A3 B3 A4 B4 GND
_
Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8
寄存器:
Vcc 2CR 2D 2Ck 2St 2Q -2Q
┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74
│14 13 12 1110 9 8 │
）│
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1Cr 1D 1Ck 1St 1Q -1Q GND
Vcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器74LS373
│20 19 18 17 16 15 14 13 12 11│
）│
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND
74系列：：
74LS00 TTL 2输入端四与非门
74LS01 TTL 集电极开路2输入端四与非门
74LS02 TTL 2输入端四或非门
74LS03 TTL 集电极开路2输入端四与非门
74LS04 TTL 六反相器
74LS05 TTL 集电极开路六反相器
74LS06 TTL 集电极开路六反相高压驱动器
74LS07 TTL 集电极开路六正相高压驱动器
74LS08 TTL 2输入端四与门
74LS09 TTL 集电极开路2输入端四与门
74LS10 TTL 3输入端3与非门
74LS107 TTL 带清除主从双J-K触发器
74LS109 TTL 带预置清除正触发双J-K触发器
74LS11 TTL 3输入端3与门
74LS112 TTL 带预置清除负触发双J-K触发器
74LS12 TTL 开路输出3输入端三与非门
74LS121 TTL 单稳态多谐振荡器
74LS122 TTL 可再触发单稳态多谐振荡器
74LS123 TTL 双可再触发单稳态多谐振荡器
74LS125 TTL 三态输出高有效四总线缓冲门
74LS126 TTL 三态输出低有效四总线缓冲门
74LS13 TTL 4输入端双与非施密特触发器
74LS132 TTL 2输入端四与非施密特触发器
74LS133 TTL 13输入端与非门
74LS136 TTL 四异或门
74LS138 TTL 3-8线译码器/复工器
74LS139 TTL 双2-4线译码器/复工器
74LS14 TTL 六反相施密特触发器
74LS145 TTL BCD—十进制译码/驱动器
74LS15 TTL 开路输出3输入端三与门
74LS150 TTL 16选1数据选择/多路开关
74LS151 TTL 8选1数据选择器
74LS153 TTL 双4选1数据选择器
74LS154 TTL 4线—16线译码器
74LS155 TTL 图腾柱输出译码器/分配器
74LS156 TTL 开路输出译码器/分配器
74LS157 TTL 同相输出四2选1数据选择器
74LS158 TTL 反相输出四2选1数据选择器
74LS16 TTL 开路输出六反相缓冲/驱动器
74LS160 TTL 可预置BCD异步清除计数器
74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器
74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器
74LS165 TTL 八位并行入/串行输出移位寄存器
74LS166 TTL 八位并入/串出移位寄存器
74LS169 TTL 二进制四位加/减同步计数器
74LS17 TTL 开路输出六同相缓冲/驱动器
74LS170 TTL 开路输出4×4寄存器堆
74LS173 TTL 三态输出四位D型寄存器
74LS174 TTL 带公共时钟和复位六D触发器
74LS175 TTL 带公共时钟和复位四D触发器
74LS180 TTL 9位奇数/偶数发生器/校验器
74LS181 TTL 算术逻辑单元/函数发生器
74LS185 TTL 二进制—BCD代码转换器
74LS190 TTL BCD同步加/减计数器
74LS191 TTL 二进制同步可逆计数器
74LS192 TTL 可预置BCD双时钟可逆计数器
74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器
74LS195 TTL 四位并行通道移位寄存器
74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器
74LS20 TTL 4输入端双与非门
74LS21 TTL 4输入端双与门
74LS22 TTL 开路输出4输入端双与非门
74LS221 TTL 双/单稳态多谐振荡器
74LS240 TTL 八反相三态缓冲器/线驱动器
74LS241 TTL 八同相三态缓冲器/线驱动器
74LS243 TTL 四同相三态总线收发器
74LS244 TTL 八同相三态缓冲器/线驱动器
74LS245 TTL 八同相三态总线收发器
74LS247 TTL BCD—7段15V输出译码/驱动器
74LS248 TTL BCD—7段译码/升压输出驱动器
74LS249 TTL BCD—7段译码/开路输出驱动器
74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器
74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器
74LS26 TTL 2输入端高压接口四与非门
74LS260 TTL 5输入端双或非门
74LS266 TTL 2输入端四异或非门
74LS27 TTL 3输入端三或非门
74LS273 TTL 带公共时钟复位八D触发器
74LS279 TTL 四图腾柱输出S-R锁存器
74LS28 TTL 2输入端四或非门缓冲器
74LS283 TTL 4位二进制全加器
74LS290 TTL 二/五分频十进制计数器
74LS293 TTL 二/八分频四位二进制计数器
74LS295 TTL 四位双向通用移位寄存器
74LS298 TTL 四2输入多路带存贮开关
74LS299 TTL 三态输出八位通用移位寄存器
74LS30 TTL 8输入端与非门
74LS32 TTL 2输入端四或门
74LS322 TTL 带符号扩展端八位移位寄存器
74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器
74LS347 TTL BCD—7段译码器/驱动器
74LS352 TTL 双4选1数据选择器/复工器
74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器
74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器
74LS373 TTL 三态同相八D锁存器
74LS374 TTL 三态反相八D锁存器
74LS375 TTL 4位双稳态锁存器
74LS377 TTL 单边输出公共使能八D锁存器
74LS378 TTL 单边输出公共使能六D锁存器
74LS379 TTL 双边输出公共使能四D锁存器
74LS38 TTL 开路输出2输入端四与非缓冲器
74LS380 TTL 多功能八进制寄存器
74LS39 TTL 开路输出2输入端四与非缓冲器
74LS390 TTL 双十进制计数器
74LS393 TTL 双四位二进制计数器
74LS40 TTL 4输入端双与非缓冲器
74LS42 TTL BCD—十进制代码转换器
74LS352 TTL 双4选1数据选择器/复工器
74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器
74LS373 TTL 三态同相八D锁存器
74LS374 TTL 三态反相八D锁存器
74LS375 TTL 4位双稳态锁存器
74LS377 TTL 单边输出公共使能八D锁存器
74LS378 TTL 单边输出公共使能六D锁存器
74LS379 TTL 双边输出公共使能四D锁存器
74LS38 TTL 开路输出2输入端四与非缓冲器
74LS380 TTL 多功能八进制寄存器
74LS39 TTL 开路输出2输入端四与非缓冲器
74LS390 TTL 双十进制计数器
74LS393 TTL 双四位二进制计数器
74LS40 TTL 4输入端双与非缓冲器
74LS42 TTL BCD—十进制代码转换器
74LS447 TTL BCD—7段译码器/驱动器
74LS45 TTL BCD—十进制代码转换/驱动器
74LS450 TTL 16:1多路转接复用器多工器
74LS451 TTL 双8:1多路转接复用器多工器
74LS453 TTL 四4:1多路转接复用器多工器
74LS46 TTL BCD—7段低有效译码/驱动器
74LS460 TTL 十位比较器
74LS461 TTL 八进制计数器
74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器
74LS47 TTL BCD—7段高有效译码/驱动器
74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器
74LS491 TTL 十位计数器
74LS498 TTL 八进制移位寄存器
74LS50 TTL 2-3/2-2输入端双与或非门
74LS502 TTL 八位逐次逼近寄存器
74LS503 TTL 八位逐次逼近寄存器
74LS51 TTL 2-3/2-2输入端双与或非门
74LS533 TTL 三态反相八D锁存器
74LS534 TTL 三态反相八D锁存器
74LS54 TTL 四路输入与或非门
74LS540 TTL 八位三态反相输出总线缓冲器
74LS55 TTL 4输入端二路输入与或非门
74LS563 TTL 八位三态反相输出触发器
74LS564 TTL 八位三态反相输出D触发器
74LS573 TTL 八位三态输出触发器
74LS574 TTL 八位三态输出D触发器
74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆
74LS73 TTL 带清除负触发双J-K触发器
74LS74 TTL 带置位复位正触发双D触发器
74LS76 TTL 带预置清除双J-K触发器
74LS83 TTL 四位二进制快速进位全加器
74LS85 TTL 四位数字比较器
74LS86 TTL 2输入端四异或门
74LS90 TTL 可二/五分频十进制计数器
74LS93 TTL 可二/八分频二进制计数器
74LS95 TTL 四位并行输入\输出移位寄存器
74LS97 TTL 6位同步二进制乘法器
CD系列：：
CD4000 双3输入端或非门+单非门TI
CD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSC
CD4006 18位串入/串出移位寄存器NSC
CD4007 双互补对加反相器NSC
CD4008 4位超前进位全加器NSC
CD4009 六反相缓冲/变换器NSC
CD4010 六同相缓冲/变换器NSC
CD4011 四2输入端与非门HIT/TI
CD4012 双4输入端与非门NSC
CD4013 双主-从D型触发器FSC/NSC/TOS
CD4014 8位串入/并入-串出移位寄存器NSC
CD4015 双4位串入/并出移位寄存器TI
CD4016 四传输门FSC/TI
CD4017 十进制计数/分配器FSC/TI/MOT
CD4018 可预制1/N计数器NSC/MOT
CD4019 四与或选择器PHI
CD4020 14级串行二进制计数/分频器FSC
CD4021 08位串入/并入-串出移位寄存器PHI/NSC
CD4022 八进制计数/分配器NSC/MOT
CD4023 三3输入端与非门NSC/MOT/TI
CD4024 7级二进制串行计数/分频器NSC/MOT/TI
CD4025 三3输入端或非门NSC/MOT/TI
CD4026 十进制计数/7段译码器NSC/MOT/TI
CD4027 双J-K触发器NSC/MOT/TI
CD4028 BCD码十进制译码器NSC/MOT/TI
CD4029 可预置可逆计数器NSC/MOT/TI
CD4030 四异或门NSC/MOT/TI/GOL
CD4031 64位串入/串出移位存储器NSC/MOT/TI
CD4032 三串行加法器NSC/TI
CD4033 十进制计数/7段译码器NSC/TI
CD4034 8位通用总线寄存器NSC/MOT/TI
CD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TI
CD4040 12级二进制串行计数/分频器NSC/MOT/TI
CD4041 四同相/反相缓冲器NSC/MOT/TI
CD4042 四锁存D型触发器NSC/MOT/TI
CD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHI
CD4047 无稳态/单稳态多谐振荡器NSC/MOT/TI
CD4048 4输入端可扩展多功能门NSC/HIT/TI
CD4049 六反相缓冲/变换器NSC/HIT/TI
CD4050 六同相缓冲/变换器NSC/MOT/TI
CD4051 八选一模拟开关NSC/MOT/TI
CD4052 双4选1模拟开关NSC/MOT/TI
CD4053 三组二路模拟开关NSC/MOT/TI
CD4054 液晶显示驱动器NSC/HIT/TI
CD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI
CD4056 液晶显示驱动器NSC/HIT/TI
CD4059 “N”分频计数器NSC/TI
CD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TI
CD4066 四传输门NSC/TI/MOT
CD4067 16选1模拟开关NSC/TI
CD4068 八输入端与非门/与门NSC/HIT/TI
CD4069 六反相器NSC/HIT/TI
CD4070 四异或门NSC/HIT/TI
CD4071 四2输入端或门NSC/TI
CD4072 双4输入端或门NSC/TI
CD4073 三3输入端与门NSC/TI
CD4075 三3输入端或门NSC/TI
CD4076 四D寄存器
CD4077 四2输入端异或非门HIT
CD4078 8输入端或非门/或门
CD4081 四2输入端与门NSC/HIT/TI
CD4082 双4输入端与门NSC/HIT/TI
CD4085 双2路2输入端与或非门
CD4086 四2输入端可扩展与或非门
CD4089 二进制比例乘法器
CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHI
CD4095 3输入端J-K触发器
CD4096 3输入端J-K触发器
CD4097 双路八选一模拟开关
CD4098 双单稳态触发器NSC/MOT/TI
CD4099 8位可寻址锁存器NSC/MOT/ST
CD40100 32位左/右移位寄存器
CD40101 9位奇偶较验器
CD40102 8位可预置同步BCD减法计数器
CD40103 8位可预置同步二进制减法计数器
CD40104 4位双向移位寄存器
CD40105 先入先出FI-FD寄存器
CD40106 六施密特触发器NSC\TI
CD40107 双2输入端与非缓冲/驱动器HAR\TI
CD40108 4字×4位多通道寄存器
CD40109 四低-高电平位移器
CD40110 十进制加/减,计数,锁存,译码驱动ST
CD40147 10-4线编码器NSC\MOT
CD40160 可预置BCD加计数器NSC\MOT
CD40161 可预置4位二进制加计数器NSC\MOT CD40162 BCD加法计数器NSC\MOT
CD40163 4位二进制同步计数器NSC\MOT
CD40174 六锁存D型触发器NSC\TI\MOT
CD40175 四D型触发器NSC\TI\MOT
CD40181 4位算术逻辑单元/函数发生器
CD40182 超前位发生器
CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TI
CD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器
型号器件名称厂牌备注
CD4501 4输入端双与门及2输入端或非门
CD4502 可选通三态输出六反相/缓冲器
CD4503 六同相三态缓冲器
CD4504 六电压转换器
CD4506 双二组2输入可扩展或非门
CD4508 双4位锁存D型触发器
CD4510 可预置BCD码加/减计数器
CD4511 BCD锁存,7段译码,驱动器
CD4512 八路数据选择器
CD4513 BCD锁存,7段译码,驱动器(消隐)
CD4514 4位锁存,4线-16线译码器
CD4515 4位锁存,4线-16线译码器
CD4516 可预置4位二进制加/减计数器
CD4517 双64位静态移位寄存器
CD4518 双BCD同步加计数器
CD4519 四位与或选择器
CD4520 双4位二进制同步加计数器
CD4521 24级分频器
CD4522 可预置BCD同步1/N计数器
CD4526 可预置4位二进制同步1/N计数器
CD4527 BCD比例乘法器
CD4528 双单稳态触发器
CD4529 双四路/单八路模拟开关
CD4530 双5输入端优势逻辑门
CD4531 12位奇偶校验器
CD4532 8位优先编码器
CD4536 可编程定时器
CD4538 精密双单稳
CD4539 双四路数据选择器
CD4541 可编程序振荡/计时器
CD4543 BCD七段锁存译码,驱动器
CD4544 BCD七段锁存译码,驱动器
CD4547 BCD七段译码/大电流驱动器
CD4549 函数近似寄存器
CD4551 四2通道模拟开关
CD4553 三位BCD计数器
CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器
CD4560 "N"BCD加法器
CD4561 "9"求补器
CD4573 四可编程运算放大器
CD4574 四可编程电压比较器
CD4575 双可编程运放/比较器
CD4583 双施密特触发器
CD4584 六施密特触发器
CD4585 4位数值比较器
CD4599 8位可寻址锁存器
Proteus中常用的元器件中英文名称对照 发布时间：2011-09-13 22:17:22 Proteus中常用的元器件中英文名称对照 Proteus的这25大类元器件分别为： Analog ICs 模拟IC CMOS 4000 series CMOS 4000系列 Data Converters 数据转换器 Diodes 二极管 Electromechanical 机电设备（只有电机模型） Inductors 电感 Laplace Primitives Laplace变换器 Memory ICs 存储器IC Microprocessor ICs 微处理器IC Miscellaneous 杂类（只有电灯和光敏电阻组成的设备）Modelling Primitives 模型基元 Operational Amplifiers 运算放大器 Optoelectronics 光电子器件 Resistors 电阻 Simulator Primitives 仿真基元 Switches & Relays 开关和继电器 Transistors 三极管 TTL 74、74ALS、74AS、74F、74HC、74HCT、74LS、74S series
74系列集成电路 除此之外，你还应熟悉常用器件的英文名称，ANY电子为您列举如下： AND 与门 ANTENNA 天线 BATTERY 直流电源（电池） BELL 铃,钟 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶振 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管
proteus元器件对照表 1.Analog Ics Amplifier : 放大器 Comparators: 比较器 Display Drivers: 显示驱动器 Filters: 滤波器 Miscellaneous: 混杂器件 Regulators: 三端稳压器 Timers: 555定时器 Voltage References: 参考电压 2.Capacitors: Animated: 可显示充放电电荷电容 Audio Grade Axial: 音响专用电容 Axial Lead polypropene 径向轴引线聚丙烯电容 Axial Leda polystyrene 径向轴引线聚苯乙烯电容Ceramic Disc 陶瓷原片电容 Decoupling Disc 解耦圆片电容 Generic 普通电容 High Temp Radial 高温径向电容 High temp Axial Electrolytic 高温径向电解电容Metallised Polyester Film 金属聚酯膜电容 Metallised polypropene 金属聚丙烯电容 Metallised polypropene Film 金属聚丙烯莫电容Miniture Electorlytic 微型电解电容 Multilayer Metallised Polyester Film 多层金属聚酯膜电容Mylar Film 聚酯膜电容 Nicket Barrier 溴删电容 Non Polarised 无极性电容 Polyester Layer 聚酯层电容 Radial Electrolytic 径向电解电容
proteus元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BA TTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容CAPV AR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门NPN NPN三极管 NPN-PHOTO 感光三极管 OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 RES3.4 可变电阻 RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头SOCKET ? 插座 SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源 SPEAKER 扬声器 SW ? 开关 SW-DPDY ? 双刀双掷开关 SW-SPST ? 单刀单掷开关 SW-PB 按钮 THERMISTOR 电热调节器 TRANS1 变压器 TRANS2 可调变压器 TRIAC ? 三端双向可控硅 TRIODE ? 三极真空管 V ARISTOR 变阻器 ZENER ? 齐纳二极管 DPY_7-SEG_DP 数码管 SW-PB 开关 元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4
各种电子元件符号 正弦交流电流的公式是i=Isin2πft i是交流电流的瞬时值， I是交流电流的最大值， f是交流电的频率， t是时间 随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。 二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管 表示符号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管隧道二极管
隧道二极管光敏二极管或光电接收二极 管 发光二极管 表示符号：LED 双色发光二极管 表示符号：LED 光敏三极管或光电接收三极 管 表示符号：Q,VT 单结晶体管（双基极二极管） 表示符号：Q,VT 复合三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT PNP型三极管表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT 带阻尼二极管NPN型三极管 表示符号：Q,VT
带阻尼二极管及电阻NPN型 三极管 表示符号：Q,VT IGBT 场效应管 表示符号：Q,VT 带阻尼二极管IGBT 场效应 管 表示符号：Q,VT 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表 示符号：R 电阻电阻器或固定电阻表 示符号：R

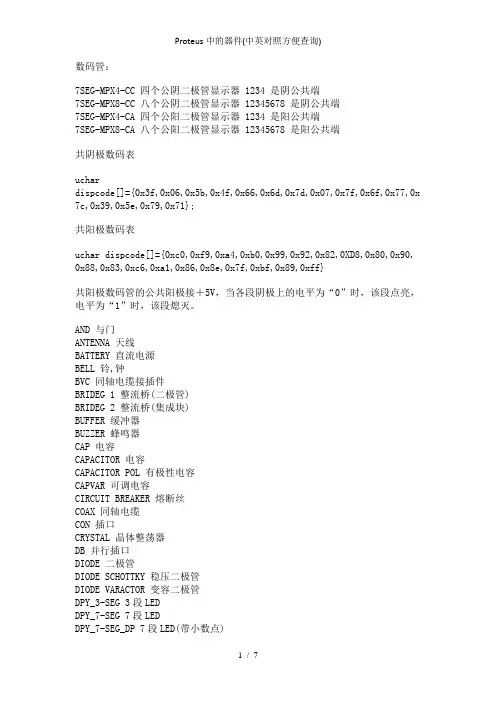

常用的器件名称： CRYSTAL：晶振 AT89C51：单片机 RES：电阻 RX8：8排电阻 PULLUP：上拉电阻 CAP：电容 CAP-ELEC：电解电容 LED-GREEN：绿色发光二极管 LED-RED：红色发光二极管 7SEG-COM-AN-GRN：带公共端共阳极七段绿色数码管ac是共阳极的7SEG-COM-CAT-RED：带公共端共阴极七段红色数码管cc表示共阴极的7SEG-BCD-GRN：七段BCD绿色数码管 7SEG-MPX4-CA-GRN：四个七段共阴绿色数码管 SPEAK：扬声器 BUTTON：按钮 POWER、GROUND：电源、地 MATRIX：点阵 元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BA TTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPV AR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED
DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 NPN-PHOTO 感光三极管 OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 RES3.4 可变电阻 RESISTOR BRIDGE 桥式电阻RESPACK 电阻 SCR 晶闸管 PLUG 插头 PLUG AC FEMALE 三相交流插头SOCKET 插座 SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器 SW 开关 SW-DPDY 双刀双掷开关 SW-SPST 单刀单掷开关
proteus元件库介绍 AND 与门 ANTENNA 天线BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件BRIDGE 1 整流桥(二极管) BRIDGE 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆 CON 插口 CRYSTAL 晶体振荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门
NPN NPN三极管 NPN-PHOTO 感光三极管OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器RES1.2 电阻 RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头SOCKET ? 插座 SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器 SW ? 开关
Proteus元件库中英文对照（根据Proteus 7.5 整理） Proteus ISIS 的库元件是按类存放的，类——>子类（或生产厂家）——>元件。 元件的拾取有两种方法：一是记住它的名称的，通过直接输入来拾取。另外一种拾取方法是按类查询。选取元件所在的大类（Category）后，再选子类（Sub-category），也可直接选生产厂家（Manufacturer）,会在查找结果中显示符合条件的元件列表。 大类（Category） 1 Analog ICs 模拟集成器件 2 Capacitors 电容 3 CMOS 4000 series CMOS 4000 系列 4 Connectors 接头 5 Data Converters 数据转换器 6 Debugging Tools 调试工具 7 Diodes 二极管 8 ECL 10000 series ECL 10000 系列 9 Electromechanical 电机 10 Inductors 电感 11 Laplace Primitives 拉普拉斯模型 12 Mechanics 力学器件 13 Memory ICs 存储器芯片 14 Microprocessor ICs 微处理器芯片 15 Miscellaneous 混杂器件 16 Modelling Primitives 建模源 17 Operational Amplifiers 运算放大器 18 Optoelectronics 光电器件 19 PICAXE 单片机 20 PLDs and FPGAs 可编程逻辑器件和现场可编程门阵列 21 Resistors 电阻 22 Simulator Primitives 仿真源 23 Speakers and Sounders 扬声器和声响 24 Switches and Relays 开关和继电器 25 Switching Devices 开关器件 26 Thermionic Valves 热离子真空管 27 Transducers 传感器 28 Transistors 晶体管 29 TTL 74 Series 标准TTL 系列 30 TTL 74ALS Series 先进的低功耗肖特基TTL 系列 31 TTL 74AS Series 先进的肖特基TTL 系列 32 TTL 74F Series 快速TTL 系列 33 TTL 74HC Series 高速CMOS 系列 34 TTL 74HCT Series 与TTL 兼容的高速CMOS 系列 35 TTL 74LS Series 低功耗肖特基TTL 系列

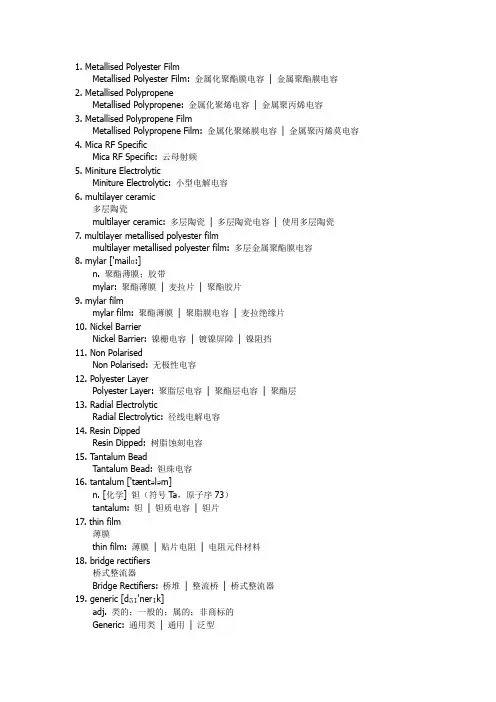

1.analog ics 模拟集成器件8个子类： amplifier 放大器 comparators 比较器 display drivers 显示驱动器 filters 滤波器 miscellaneous 混杂器件 regulators 三端稳压器 timers 555定时器 voltage references 参考电压 2，capacitors CAP电容，23个分类别 animated 可显示充放电电荷电容 audio grade axial 音响专用电容 axial lead polypropene 径向轴引线聚丙烯电容 axial lead polystyrene 径向轴引线聚苯乙烯电容 ceramic disc 陶瓷圆片电容 decoupling disc 解耦圆片电容 high temp radial 高温径向电容 high temp axial electrolytic高温径向电解电容 metallised polyester film 金属聚酯膜电容 metallised polypropene 金属聚丙烯电容 metallised polypropene film 金属聚丙烯膜电容 miniture electrolytic 微型电解电容 multilayer metallised polyester film 多层金属聚酯膜电容mylar film 聚酯薄膜电容 nickel barrier 镍栅电容 non polarised 无极性电容 polyester layer 聚酯层电容 radial electrolytic 径向电解电容 resin dipped 树脂蚀刻电容 tantalum bead 钽珠电容 variable 可变电容 vx a xial electrolytic VX 轴电解电容 3，CMOS 4000 series 4000系列数字电路 adders 加法器 buffers & drivers 缓冲和驱动器 comparators 比较器 counters 计数器 decoders 译码器 encoders 编码器 flip-flops & latches 触发器和锁存器 frequency dividers & tiner 分频和定定时器 gates & inverters 门电路和反相器 memory 存储器
元件名称中英文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED输出从0-9对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG专换电路 ALTERNATO交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTER丫电池/电池组 BUS 总线 CAP 电容 *** CAPACITOR电容器 CLOCK寸钟信号源 ***CRYSTAL 晶振 D-FLIPFLOP D 触发器 FUSE 保险丝 GROUNDS LAMP 灯 LED-RED 红色发光二极管 LM016L2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7, RS R/W EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGIC ANALYSER逻辑分析器 LOGICPROB逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE逻辑状态用鼠标点击，可改变该方框连接位置的逻辑状态 LOGICTOGGL逻辑触发 MASTERSWITC按钮手动闭合，立即自动打开 *** MOTORS OR 或门 POT-LIN 三引线可变电阻器 POWER!源 *** RES 电阻
RESISTOR电阻器 SWITCH按钮手动按一下一个状态 SW-SPDT-mon二选通一按钮 *** 触发开关BUTTON VOLTMETERS 特计 VOLTMETER-MILLI m\伏特计 VTERM串行口终端 *** Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线；ATAHDDATMEGA6;4BATTERYCELI L CRYSTAL- 晶振；FUSE METER仪表； Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件发光二极管，LED,液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关，继电器，键盘 BUTTON 触发开关 Switching Devices 晶阊管 Transistors 晶体管（三极管，场效应管） TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座，排插 Data Converters ADC,DAC Debugging Tools 调试工具*** 7SEG 数码管
各种电子元件符号 正弦交流电流的公式为i=Isin2πft i是交流电流的瞬时值，I是交流电流的最大值，f是交流电的频率，t称为时间 随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。 二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管 表示符号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管隧道二极管光敏二极管或光电接收二极
隧道二极管管 发光二极管 表示符号：LED 双色发光二极管 表示符号：LED 光敏三极管或光电接收三极 管 表示符号：Q,VT 单结晶体管（双基极二极管） 表示符号：Q,VT 复合三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT PNP型三极管表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT 带阻尼二极管NPN型三极管 表示符号：Q,VT 带阻尼二极管及电阻NPN型 三极管IGBT 场效应管 带阻尼二极管IGBT 场效应 管
表示符号：Q,VT 表示符号：Q,VT 表示符号：Q,VT 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表 示符号：R 电阻电阻器或固定电阻表 示符号：R 电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 压敏电阻热敏电阻
器件名称中英文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源
RES 电阻 RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SW-SPDT-mom 二选通一按钮 触发开关BUTTON VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表； Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件发光二极管，LED，液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关，继电器，键盘 BUTTON 触发开关 Switching Devices 晶阊管 Transistors 晶体管（三极管，场效应管） TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座，排插
proteus常用元件中英文对照表元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻
RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTER Y；CELL；CRYSTAL-晶振；FUSE；METER-仪表； Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件发光二极管，LED，液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关，继电器，键盘 Switching Devices 晶阊管 Transistors 晶体管（三极管，场效应管） TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座，排插 Data Converters ADC,DAC Debugging Tools 调试工具 ECL 10000 Series
P r o t e u s元件库元件名称及中英对照单片机仿真软件P r o r e u s学习必 用 Hessen was revised in January 2021
Proteus元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机
NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 NPN-PHOTO 感光三极管OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器电阻 可变电阻 RESISTOR BRIDGE 桥式电阻RESPACK 电阻 SCR 晶闸管 PLUG 插头 PLUG AC FEMALE 三相交流插头SOCKET 插座 SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器 SW 开关 SW-DPDY 双刀双掷开关 SW-SPST 单刀单掷开关 SW-PB 按钮 THERMISTOR 电热调节器TRANS1 变压器 TRANS2 可调变压器 TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器 ZENER 齐纳二极管 DPY_7-SEG_DP 数码管 SW-PB 开关 元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器
元件库元件名称及中英对照 AND与门 ANTENNA天线 BATTERY直流电源 BELL铃,钟 BVC同轴电缆接插件 BRIDEG 1整流桥(二极管) BRIDEG 2整流桥(集成块) BUFFER缓冲器 BUZZER蜂鸣器 CAP电容 CAPACITOR电容 CAPACITOR POL有极性电容 CAPVAR可调电容 CIRCUIT BREAKER熔断丝 COAX同轴电缆 CON插口 CRYSTAL晶体整荡器 DB并行插口 DIODE二极管 DIODE SCHOTTKY稳压二极管 DIODE VARACTOR变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO电解电容 FUSE熔断器 INDUCTOR电感 INDUCTOR IRON带铁芯电感 INDUCTOR3可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP灯泡 LAMP NEDN起辉器 LED发光二极管 METER仪表 MICROPHONE麦克风 MOSFET MOS管 MOTOR AC交流电机 MOTOR SERVO伺服电机
NAND与非门 NOR或非门 NOT非门 NPN NPN三极管 NPN-PHOTO感光三极管OPAMP运放 OR或门 PHOTO感光二极管 PNP三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT滑线变阻器 PELAY-DPDT双刀双掷继电器RES1.2电阻 RES3.4可变电阻 RESISTOR BRIDGE ?桥式电阻RESPACK ?电阻 SCR晶闸管 PLUG ?插头 PLUG AC FEMALE三相交流插头SOCKET ?插座 SOURCE CURRENT电流源SOURCE VOLTAGE电压源SPEAKER扬声器 SW ?开关 SW-DPDY ?双刀双掷开关 SW-SPST ?单刀单掷开关 SW-PB按钮 THERMISTOR电热调节器TRANS1变压器 TRANS2可调变压器 TRIAC ?三端双向可控硅TRIODE ?三极真空管VARISTOR变阻器 ZENER ?齐纳二极管 DPY_7-SEG_DP数码管 SW-PB开关 元件名称中文名说明 7407驱动门 1N914二极管 74Ls00与非门 74LS04非门 74LS08与门 74LS390 TTL双十进制计数器
中英文对照，网上收集资料 元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻
RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表； Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件发光二极管，LED，液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关，继电器，键盘 Switching Devices 晶阊管 Transistors 晶体管（三极管，场效应管） TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座，排插 Data Converters ADC,DAC Debugging Tools 调试工具 ECL 10000 Series Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号 ACTIVE.LIB 包括虚拟仪器和有源器件
protues元件库中英文对照表 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路 BCD-7SEG转换电路 ALTERNA TOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地
LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTA TE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机
p r o t e u s元件对照表详 细 The final revision was on November 23, 2020
proteus常用元件中英文对照表元件名称中文名说明7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯
LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5 V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端
AD芯片-----TECHWELL TW6805A 仿真软件里的AD0809有问题,用0808代替 定时/计数器的使用方法： CLK：计数和测频状态时，数字波的输入端。（counter enable) CE：计数使能端；通过属性设置高还是低有效。无效暂停计数 RST:复位端（RESET),可设上升沿（Low-High)或者下降沿（High-Low）有效。 4种工作方式：通过属性Operating Mode 来选择。 Default : 缺省方式，计数器方式。 Time(secs):100S定时方式，由CE和RST控制暂停和重新开始。 Time(hms)：10小时定时方式，同上。 Frequency: 测频方式，CE和RST有效时，显示CLK端数字波频率 Count:计数方式。 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 常用元件列表： POT-HG 可调电位器 7SEG-MPX8-CC-BLUE 8位数码管 COMPIM 串口 SW- 开关 7SEG-BCD 含译码驱动的数显 Speaker 扬声器 2N5771和2N5772，15V对管300MA RES , CAP, BUTTON 按钮开关 KEYPAD-PHONE 3*4电话键盘 KEYPAD-SMALLCALC 4*4计算器键盘 KEYPAD-CALCULATOR 4*6计算器键盘 PG160128A 128*128液晶 ++++++++元件库详细分类 ics 模拟集成器件8个子类： amplifier 放大器 comparators 比较器 display drivers 显示驱动器 filters 滤波器 miscellaneous 混杂器件 regulators 三端稳压器 timers 555定时器 voltage references 参考电压 2，capacitors CAP电容，23个分类别
