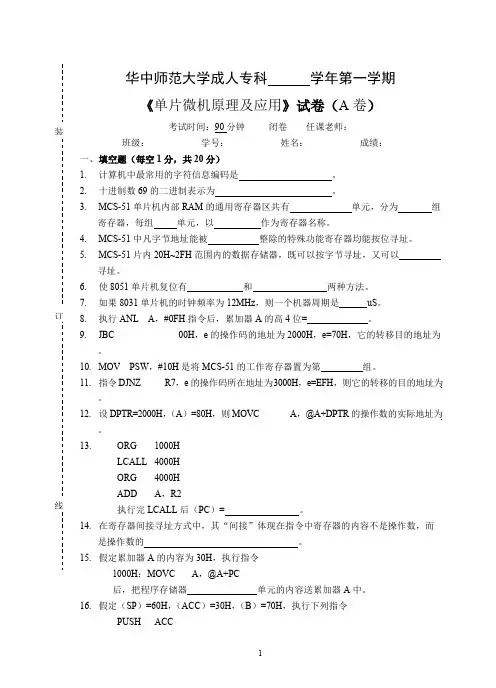

《单片微机原理及应用》试卷(A卷)
考试时间:90分钟闭卷任课老师:
班级:学号::成绩:
一、填空题(每空1分,共20分)
1.计算机中最常用的字符信息编码是。
2.十进制数69的二进制表示为。
3.MCS-51单片机部RAM的通用寄存器区共有单元,分为组寄
存器,每组单元,以作为寄存器名称。
4.MCS-51中凡字节地址能被整除的特殊功能寄存器均能按位寻址。
5.MCS-51片20H~2FH围的数据存储器,既可以按字节寻址,又可以寻址。
6.使8051单片机复位有和两种方法。
7.如果8031单片机的时钟频率为12MHz,则一个机器周期是uS。
8.执行ANL A,#0FH指令后,累加器A的高4位= 。
9.JBC 00H,e的操作码的地址为2000H,e=70H,它的转移目的地址
为。
10.MOV PSW,#10H是将MCS-51的工作寄存器置为第组。
11.指令DJNZ R7,e的操作码所在地址为3000H,e=EFH,则它的转移的目的地址
为。
12.设DPTR=2000H,(A)=80H,则MOVC A,A+DPTR的操作数的实际地址
为。
https://www.doczj.com/doc/6211026218.html, 1000H
LCALL 4000H
ORG 4000H
ADD A,R2
执行完LCALL后(PC)= 。
14.在寄存器间接寻址方式中,其“间接”体现在指令中寄存器的容不是操作数,而是操
作数的。
15.假定累加器A的容为30H,执行指令
1000H:MOVC A,A+PC
后,把程序存储器单元的容送累加器A中。
16.假定(SP)=60H,(ACC)=30H,(B)=70H,执行下列指令
PUSH ACC
PUSH B
后,SP的容为,61H单元的容为,62H单元的容为。
二、选择题(每小题2分,共20分)
1.部RAM中的位寻址区定义的位是给( )。
A.位操作准备的
B.移位操作准备的
C.控制转移操作准备的
D.以上都是
2.MCS-51上电复位后,SP的容应是()
A. 00H
B. 07H
C. 60H
D. 70H
3.以下有关PC和DPTR的说法中错误的是()
A. DPTR是可以访问的
B.它们都是16位的寄存器
C.它们都是具有自动加1功能
D. DPTR可以分为2个8位的寄存器使用,但PC不能
4.要访问MCS-51的特殊功能寄存器应使用的寻址方式是()
A. 寄存器间接寻址
B. 变址寻址
C. 直接寻址
D. 相对寻址
5.当ALE信号有效时,表示()
A. 从ROM中读取数据
B. 从P0口可靠的送出地址低8位
C. 从P0口送出数据
D. 从RAM中读取数据
6.关于数据传送类指令,下列说确的是()。
A. 在部数据存储区中,数据不能直接从一个地址单元传送到另一个地址单元
B. 程序存储器空间中的数据能直接送入部存储区中任意单元
C. 所有的数据传送指令都不影响PSW中的任何标志位
D. 只能使用寄存器间接寻址方式访问外部数据存储器
7.已知(A)=0ABH,(R1)=7FH,执行指令ADD A,R1后,标志位Cy、OV的值
是()
A. Cy=1,OV=0
B. Cy=0,OV=1
C. Cy=1,OV=1
D. Cy=0,OV=0
8.以下选项中不正确的位地址表示方式是()
A. 0E0H
B. RS0
C. PSW.0
D. A.2
https://www.doczj.com/doc/6211026218.html, 0000H
AJMP 0040H
ORG 0040H
MOV SP,#00H
当执行完上述程序后,PC的值是()。
A. 0040H
B. 0041H
C. 0042H
D. 0043H
10.假定设定堆栈指针SP的值为37H,在进行子程序调用时把断点地址进栈保护后,SP的值
为()
A. 36H
B. 37H
C. 38H
D. 39H
二、判断题(共20分,对的打“√”,错的打“×”)
1.当MCS-51上电复位时,堆栈指针SP=00H。()
2.MCS-51系列单片机的四个I/O端口都是多功能的I/O端口。()
3.片RAM与外部设备统一编址时,需要专门的输入/输出指令。()
4.MCS-51部位寻址区,只能进行位寻址,而不能进行字节寻址。()
5.当MCS-51上电复位时,SBUF=0FH。()
6.异步通信方式比同步通信方式传送数据的速度快。()
7.单个LED的工作电流都在1毫安之下。()
8.LED数码管显示器的显示工作方式有静态和动态两种。()
9.LED数码管显示器只能显示0~9这十个数字。()
10.矩阵式键盘在识别时可选用扫描法和行反转法。()
三、程序分析题(每题5分,共20分)
1.
已知:片RAM的20H中为01H,执行下列程序后(30H)= 。
MOV A,20H
INC A
MOV DPTR,#2000H
MOVC A,A+DPTR
CPL A
MOV 30H,A
HERE:SJMP HERE
2. 设:R0=20H,R1=25H,(20H)=80H,(21H)=90H,(22H)=A0H,(25H)=A0H,(26H)=6FH,(27H)=76H,下列程序执行后,结果如何?
CLR C
MOV R2,#3
LOOP:MOV A,R0
ADDC A,R1
MOV R0,A
INC R0
INC R1
DJNZ R2,LOOP
JNC NEXT
MOV R0,#01H
SJMP $
NEXT: DEC R0
SJMP $
3. 阅读下列程序,然后填写有关寄存器容。
MOV R1,#48H
MOV 48H,#51H
CJNE R1,#51H,00H
JNC NEXT1
MOV A,#0FFH
SJMP NEXT2
NEXT1:MOV A,#0AAH
NEXT2:…
累加器A=()。
4. 已知单片机的时钟频率为6MHz,阅读下列程序并回答问题。
MOV 20H,#40
BBB1:MOV 21H,#250
BBB2:NOP
NOP
DJNZ 21H,BBB2
DJNZ 20H,BBB1
SJMP $
(1)请问该程序执行何种操作?
(2)若单片机的时钟频率为12MHz,情况如何?
四、编程题(每题10分,共20分)
1. 有一变量存放在片RAM的20H单元,其取值围为:00H~05H。要求编制一段程序,根据变量值求其平方值,并存入片RAM的21H单元;画出流程图。
2. 已知单片机的时钟频率为12MHz,设计一个延时50ms的子程序。
以下为本试卷的参考答案
五、填空题(每空1分,共20分)
17.计算机中最常用的字符信息编码是ASCII码。
18.十进制数69的二进制表示为1000101B 。
19.MCS-51单片机部RAM的通用寄存器区共有32 单元,分为 4 组寄存
器,每组8 单元,以R0~R7 作为寄存器名称。
20.MCS-51中凡字节地址能被 8 整除的特殊功能寄存器均能按位寻址。
21.MCS-51片20H~2FH围的数据存储器,既可以按字节寻址,又可以位寻址。
22.使8051单片机复位有上电复位和按钮复位两种方法。
23.如果8031单片机的时钟频率为12MHz,则一个机器周期是 1 uS。
24.执行ANL A,#0FH指令后,累加器A的高4位= 0000 。
25.JBC 00H,e的操作码的地址为2000H,e=70H,它的转移目的地址为
2073H 。
26.MOV PSW,#10H是将MCS-51的工作寄存器置为第 2 组。
27.指令DJNZ R7,e的操作码所在地址为3000H,e=EFH,则它的转移的目的地址为
2FE1H 。
28.设DPTR=2000H,(A)=80H,则MOVC A,A+DPTR的操作数的实际地址为
2080H 。
https://www.doczj.com/doc/6211026218.html, 1000H LCALL
4000H ORG 4000H
ADD A,R2
执行完LCALL后(PC)= 4000H 。
30.在寄存器间接寻址方式中,其“间接”体现在指令中寄存器的容不是操作数,而是操
作数的所在存储器的地址。
31.假定累加器A的容为30H,执行指令1000H:
MOVC A,A+PC 后,把程序存储器1031H 单元的容送累加器A中。
32.假定(SP)=60H,(ACC)=30H,(B)=70H,执行下列指令PUSH
ACC PUSH B
后,SP的容为62H ,61H单元的容为30H ,62H单元的容为70H 。
六、选择题(每小题2分,共20分)
1.部RAM中的位寻址区定义的位是给( C )。
A. 位操作准备的
B. 移位操作准备的
C. 控制转移操
作准备的 D. 以上都是
2.MCS-51上电复位后,SP的容应是( B ) A. 00H B.
07H C. 60H D. 70H
3.以下有关PC和DPTR的说法中错误的是( C ) A. DPTR
是可以访问的 B. 它们都是16位的寄存器 C. 它们都是具有自动加1功能 D. DPTR可以分为2个8位的寄存器使用,但PC不能
4.要访问MCS-51的特殊功能寄存器应使用的寻址方式是( C ) A. 寄存器
间接寻址 B. 变址寻址 C. 直接寻址
D. 相对寻址
5.当ALE信号有效时,表示( B ) A. 从
ROM中读取数据 B. 从P0口可靠的送出地址低8位 C. 从P0口送出数据 D. 从RAM中读取数据
6.关于数据传送类指令,下列说确的是( D )。 A. 在部数据存
储区中,数据不能直接从一个地址单元传送到另一个地址单元
B. 程序存储器空间中的数据能直
接送入部存储区中任意单元 C. 所有的数据传送指令都不影响PSW中的任何标志位 D. 只能使用寄存器间接寻址方式访问外部数据存储器
7.已知(A)=0ABH,(R1)=7FH,执行指令ADD A,R1后,标志位Cy、OV的值
是(C ) A. Cy=1,OV=0
B. Cy=0,OV=1
C. Cy=1,OV=1
D. Cy=0,
OV=0
8.以下选项中不正确的位地址表示方式是(D ) A. 0E0H
B. RS0
C. PSW.0
D. A.2
https://www.doczj.com/doc/6211026218.html, 0000H AJMP
0040H ORG 0040H
MOV SP,#00H
当执行完上述程序后,PC的值是(D )。
A. 0040H
B. 0041H
C. 0042H
D. 0043H
10.假定设定堆栈指针SP的值为37H,在进行子程序调用时把断点地址进栈保护后,SP
的值为( D )。 A. 36H B. 37H C.
38H D. 39H
七、判断题(共20分,对的打“√”,错的打“×”)
11.当MCS-51上电复位时,堆栈指针SP=00H。(×)
12.MCS-51系列单片机的四个I/O端口都是多功能的I/O端口。(×)
13.片RAM与外部设备统一编址时,需要专门的输入/输出指令。(×)
14.MCS-51部位寻址区,只能进行位寻址,而不能进行字节寻址。(×)
15.当MCS-51上电复位时,SBUF=0FH。(×)
16.异步通信方式比同步通信方式传送数据的速度快。(×)
17.单个LED的工作电流都在1毫安之下。(×)
18.LED数码管显示器的显示工作方式有静态和动态两种。(√)
19.LED数码管显示器只能显示0~9这十个数字。(×)
20.矩阵式键盘在识别时可选用扫描法和行反转法。(√)
八、程序分析题(每题5分,共20分)
已知:片RAM的20H中为01H,执行下列程序后(30H)= A4H 。
MOV A,20H INC
A MOV DPTR,#2000H MOVC A,A+DPTR
CPL A
MOV 30H,A
HERE:SJMP HERE
2. 设:R0=20H,R1=25H,(20H)=80H,(21H)=90H,(22H)=A0H,(25H)=A0H,(26H)=6FH,(27H)=76H,下列程序执行后,结果如何?
CLR C
MOV R2,#3
LOOP:MOV A,R0
ADDC A,R1
MOV R0,A
INC R0
INC R1
DJNZ R2,LOOP
JNC NEXT
MOV R0,#01H
SJMP $
NEXT: DEC R0
SJMP $
解答:这是一个两个3字节数相加处理程序,即将片RAM(20H~22H)单元容与(25H~27H)单元容之和存入(20H~22H)中,进位存入23H单元中,最终R0的容是和存放的最高地址值。
3. 阅读下列程序,然后填写有关寄存器容。
MOV R1,#48H
MOV 48H,#51H
CJNE R1,#51H,00H
JNC NEXT1
MOV A,#0FFH
SJMP NEXT2
NEXT1:MOV A,#0AAH
NEXT2:…
累加器A=(AAH )。
4. 已知单片机的时钟频率为6MHz,阅读下列程序并回答问题。
MOV 20H,#40
BBB1:MOV 21H,#250
BBB2:NOP
NOP
DJNZ 21H,BBB2
DJNZ 20H,BBB1
SJMP $
(1)请问该程序执行何种操作?解答:这是一个软件延时80ms处理程序。
(2)若单片机的时钟频率为12MHz,情况如何?答:延时40ms程序。
九、编程题(每题10分,共20分)
1. 有一变量存放在片RAM的20H单元,其取值围为:00H~05H。要求编制一段程序,根据变量值求其平方值,并存入片RAM的21H单元。
解答:根据题意流程图如右图所示,Array程序如下:
ORG 1000H
START:MOV DPTR,#2000H
MOV A,20H
MOVC A,A+DPTR
MOV 21H,A
SJMP $
ORG 2000H
TABLE:DB 00,01,04,09,16,25
END。
2. 已知单片机的时钟频率为12MHz,设计一个延时50ms的子程序。
解答:若晶振频率为12MHz,则一个机器周期为1μs。执行一条DJNZ指令需要2个机器周期,即2μs。采用循环计数法实现延时,循环次数可以通过计算获得,并选择先执行后判断的循环结构。程序段如下:
DEL:MOV R7,#200 ;1 μs
DEL1:MOV R6,#123 ;1 μs
NOP ;1 μs
DEL2:DJNZ R6,DEL2 ;2μs,计(2×123)μs
DJNZ R7,DEL1 ;2μs,
RET
共计[(2×123+2+2)×200+1] μs,即50.001ms
