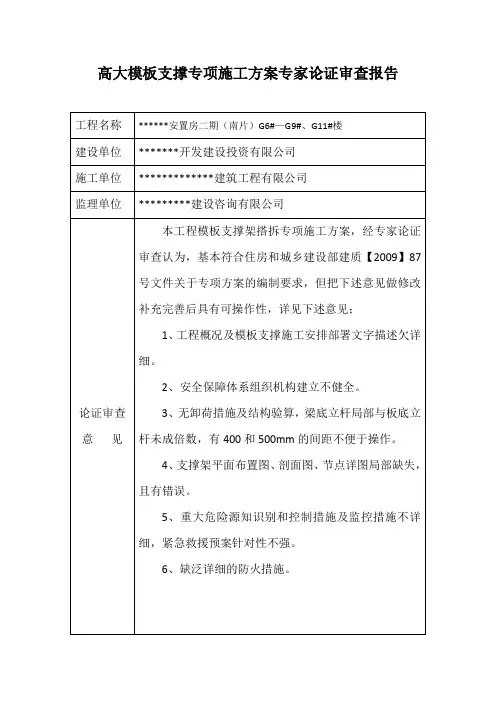

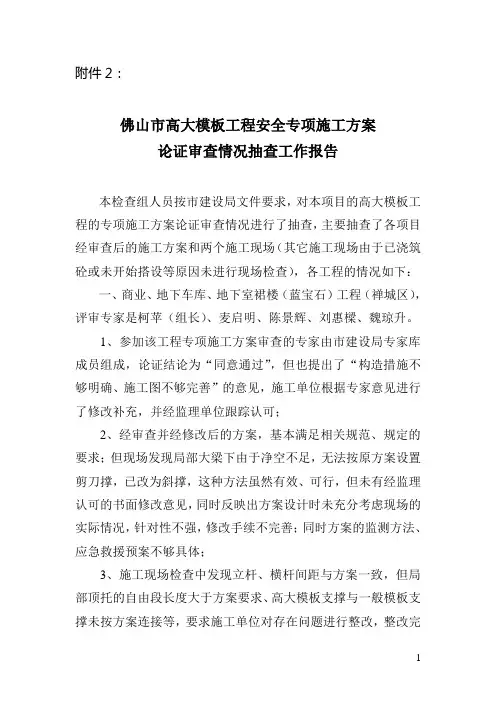

高大模板支撑专项施工方案专家论证审查报告
目录 1.工程概况及编制依据 .............................................................................. - 1 - 1.1工程概况 ........................................................................................... - 1 - 1.2编制依据 ........................................................................................... - 2 - 2.施工组织架构、人员配备及职责 ............................................................ - 2 - 3.施工部署................................................................................................ - 7 - 3.1 施工目标 ....................................................................................... - 7 - 3.2 模板选型 ....................................................................................... - 7 - 3.3 模板工程施工准备工作 .................................................................. - 7 - 3.4 模板工程施工工序 ......................................................................... - 8 - 4.模板工程施工工艺 ................................................................................. - 9 - 4.1模板支撑体系设计 .......................................................................... - 9 - 4.2模板支撑工程施工技术 ................................................................. - 11 - 4.2.3 混凝土浇捣 .............................................................................. - 12 - 4.2.4 模板的拆除 .............................................................................. - 13 - 5.质量保证措施 ...................................................................................... - 15 - 5.1 质量要求 ..................................................................................... - 15 - 5.2 质量保证措施 ............................................................................ - 16 - 6.模板支撑工程安全技术措施............................................................ - 16 - 6.1 模板支撑工程注意事项 ................................................................ - 16 - 6.2 安全生产保证措施 ....................................................................... - 18 - 7.安全生产应急预案 ............................................................................... - 19 - 7.1应急组织架构 ............................................................................... - 19 - 7.2 救援器材准备 .............................................................................. - 25 - 7.3 应急知识培训 ............................................................................ - 25 - 7.4 事故报告.................................................................................... - 26 - 7.5应急预案 ...................................................................................... - 26 - 8.施工使用、工程监测措施..................................................................... - 31 - 8.1施工使用的要求 ................................................................................ - 31 - 8.2支架模板结构设计的安全有效使用期 ..................................................... - 31 - 8.3模板工程监测 ................................................................................... - 31 - 9.模板支撑体系验算 ............................................................................... - 33 - 9.1 A类梁（200×1100）梁盘扣式钢管模板支撑计算书 ................................. - 33 - 9.2 B类板（150）盘扣式钢管楼面模板支撑计算书 ....................................... - 44 - 10.附图................................................................................................... - 52 -
建设工程高大模板支撑系统施工安全监督管理导则 建质[2009]254号 1总则 1.1 为预防建设工程高大模板支撑系统（以下简称高大模板支撑系统）坍塌事故，保证施工安全，依据《建设工程安全生产管理条例》及相关安全生产法律法规、标准规范，制定本导则。 1.2 本导则适用于房屋建筑和市政基础设施建设工程高大模板支撑系统的施工安全监督管理。 1.3本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。 1.4 高大模板支撑系统施工应严格遵循安全技术规范和专项方案规定，严密组织，责任落实，确保施工过程的安全。 2 方案管理 2.1 方案编制 2.1.1施工单位应依据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员，结合工程实际，编制高大模板支撑系统的专项施工方案。 2.1.2 专项施工方案应当包括以下内容： （一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。 （二）工程概况：高大模板工程特点、施工平面及立面布置、施
工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。 （三）施工计划：施工进度计划、材料与设备计划等。 （四）施工工艺技术：高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。 （五）施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。 （六）劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。 （七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。 附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。
模板支撑架专项施工方案常见问题解析 发布时间:2014-02-26 【摘要】模板支撑架专项施工方案是建筑施工最常用的方案之一，方案内容因工程不同而存在差异，不同的人员所编制的内容也千差万别。本文对参与专项方案论证积累的经验进行总结提炼，对方案中常见的问题进行了解析。 【关键词】模板方案问题解析 前言 模板工程是建筑施工过程中一项基本的措施，建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）及《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）中规定模板工程及支撑体系为危险性较大分部分项工程，应当编制专项施工方案，其中超过一定规模的还要组织专家论证。 近年来，与模板工程相关的规范标准不断增多、不断更新，很多规范标准存在交叉，但要求又不尽相同，给方案编制人员选择构造措施及演算时造成一定的困难。随着施工技术的发展和创新，各种新型模板如大钢模、塑料模板、铝合金模板等不断应用于工程施工中，模板支撑体系也有钢管扣件脚手架、承插式支架、门式架、钢支柱等多种类型，现以广泛使用的钢管脚手架模板施工方案为例，来分析其编制过程中常遇到的问题。 1、对工程特点、施工环境没有进行深入研究及详细描述 工程特点、施工环境是编制方案的基本依据，对模板支撑体系选择、搭设方式有决定性的作用，在方案编制前必须对现场实际情况及施工图纸进行深入研究，发现模板工程的特点、难点及方案实施的可能性，依据实际情况采取必要的构造措施、施工措施和管理措施，使施工方案具有较高的经济性、适用性、可操作性。从评审情况看，很多施工方案在描述工程概况时，一般仅叙述该工程层高、板厚、梁截面尺寸等基本情况，未有针对性地将基础情况、建筑物不规则形状和空间、施工环境、方案实施阶段气候特点、构造特点和难点等特殊情况进行详细描述，导致方案缺乏针对性。 2、方案选用材料与实际使用材料不符 方案编制前应对地方材料供应情况进行充分地调研，并在材料进场后进行抽样检查，出具检查、检验报告作为方案编制的依据。本节以钢管和可调托撑为例进行说明。 钢管：规范要求钢管支撑架使用φ48.3×3.6的钢管，这与欧洲标准EN12811-1:2003规定的脚手架用管外径为48.3mm一致，实际方案编制一般取φ48×3.0，而租赁市场上钢管规格普遍为
（建筑工程管理）高大模板支护施工方案
湄潭县国际温泉旅游度假城（酒店）1号楼建设工程 高大模板支护施工方案 编制单位：贵州中工建筑工程有限公司 编制人： 审核人： 审批人： 贵州中工建筑工程有限公司 2012年12 月28日
工程要点： 一、为了满足本工程1#楼7米层三根大梁（断面500x2000、跨度为19500）模板支撑的钢度和强度，及混凝土结构荷载和施工荷载的承载能力，使模板不变形、不倾斜、不摇晃，搭设拆除方便及确保施工安全，建立大模板的专项施工方案如下：采用扣件式钢管搭设成满堂脚手架的型式作为高支模的支撑，主要构件由立杆、大横杆、小横杆、斜杆和底座组成各种杆件采用外径4.8㎜，壁厚3.5㎜的焊接钢管，立杆、大横杆和斜杆的长度为5m，重量23kg，小横杆长1-1.5m，扣件采用十字扣，旋转扣和一字扣，底座选用木枋3000×200×50作底座（垫板）。 二、模板材料： a.柱模、梁模、板模均选用胶合板作各构件模板，胶合板规格为1830×915×18。 b.木枋：2000×80×80和2000×100×50。 c.拉接铁件：用短钢管抱柱子以增强联接强度。 d.支撑用直径48壁厚3.5焊接钢管。扣件式满堂脚手架作承重支撑。 e.托木：选用2000×80×80的木条。
三、模板支撑方式 梁板分别构成相对独立的支撑体系，梁板支撑采用大横杆连成一个整体的钢架网再用斜支撑（剪刀撑）加强钢支撑的整体钢度和稳定性，用扣件式钢管脚手架搭设成满堂钢架作支撑特别注意：①在每根大梁下的立杆每隔0.5m设置一道，支撑每隔0.5m 设置一道且每个支撑设置一根小横杆，大横杆步距为1.5m○2在大断面梁砼浇筑时，负一层的梁、板支撑不但不能拆除，并且还要进行加固处理（在负一层三根大梁的位置采用相同的加固方式），防止上部传下来的荷载影响该部位梁、板，确保施工的质量安全。③搭设时必须控制好各梁底，底标高减去模板厚度和托木高度，才是支撑最终搭设高度。④按照规定的构造尺寸进行搭设。⑤及时与结构拉结以确保搭设过程的安全。⑥拧紧扣件（拧紧程度应适当）。⑦有变形的杆件和不合格的扣件严禁使用。⑧搭设时工人必须佩挂安全带。对没有搭完成的脚手架，在每天收工时，一定要确保架子的稳定，以免发生意外。搭设顺序为：摆放扫地杆（贴近地面的大横杆）—逐根树立立杆。随即与扫地杆扣紧—装扫地小横杆并与立杆和大横杆扣紧—安第一步大横杆（与各立杆扣紧）—安第一步小横杆—安第二步大横杆—第二步小横杆—加设斜撑杆（上端与第二步大横杆扣紧在装设两道连墙杆后方可拆除）—第三、第四步大横杆交叉连接扣紧—按各梁
高大模板支撑系统专项施工方案培训资料(doc 52页)
目录 1、工程概况 (1) 2、编制说明 (1) 3、施工顺序计划及劳动力计划 (2) 4、施工工艺技术 (4) 5、施工操作工艺 (6) 6、施工安全保证措施 (11) 7、施工应急救援预案 (18) 8、劳动力计划 (27) 9、计算书与相关图纸 (27) 10、梁跨度方向钢管计算 (39) 11、立杆稳定性计算 (39) 12、立杆承载力计算 (41) 13、板模板计算书 (41)
2、编制说明 本专项方案编制内容主要依据重庆市建设厅关于印发《高大模板扣件式钢管支撑体系施工安全管理规定》的通知及《建设工程高大模板支撑系统施工安全监督管理导则》的要求，包括：编制说明及依据、工程概况、设计方案、施工计划、施工工艺技术、施工安全保证措施、计算书及相关图纸。 2.1、编制依据 1.沙坪坝新桥110kV变电站新建工程施工合同； 2．《沙坪坝新桥110kV变电站新建工程施工组织设计》； 3．设计图纸文件； 4．国家、省、市法律法规 (1)《建筑工程安全生产管理条例》（国务院令[第9号]） (2)住建部《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》（建质 [2009]87号） (3)住建部《关于开展建筑施工用钢管、扣件专项整治的通知》（建质电[2003]35号） (4)《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号） (5)《重庆市房屋建筑和市政基础设施工程现场文明施工标准》（渝建发[2014]5号） (6)《关于规范危险性较大分部分项工程安全专项施工方案专家论证工作的通知》（渝 建发【2010】30号） (7)《关于印发危险性较大的分部分项工程安全管理实施细则的通知》（渝建发【2014】 16号） 5.标准、规范 （1）《建筑施工模板安全技术规范》（JGJ162-2008） （2）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） （3）《钢管脚手架扣件》（GB15831-2006） （4）《建筑结构荷载规范》（GB50009-2016） （5）《高层混凝土结构技术规程》（JGJ3-2010） （6）《建筑工程施工质量验收统一标准》（GB5000-2013） （7）《混凝土结构工程施工质量验收规范》（GB50204-2015）
模板工程及支撑体系专项施工方案 一、工程简介 工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼 建设单位：杭州萧山城区建设有限公司 代建单位：浙江萧峰建设集团有限公司 勘察单位：浙江恒辉勘测设计有限公司 围护设计：浙江恒辉勘测设计有限公司 设计单位：浙江工程设计有限公司 监理单位：浙江五洲工程项目管理有限公司 施工单位：浙江万驰建设集团有限公司 蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。 总建筑面积为㎡，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为㎡，建筑基本情况如下： 1.建筑结构形式为框架剪力墙结构，使用年限为50年，抗震设防烈度六度。 2.工程地上一～三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。
二、编制依据 1．工程施工合同； 2．蜀山街道广乐安置房二标段施工图。 3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。 4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。 5．计算依据 《混凝土结构工程施工规范》GB50666-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008 《建筑施工模板安全技术规范》JGJ130-2011 三、支撑体系及模板工程要求 1．地下室模板及支架布置 支模架采用φ48的脚手架钢管搭设，梁底板采用15mm厚木胶合板及60×80方木搁栅，侧板和现浇板底采用木胶合板。承台、地梁、电梯井、集水坑等砌砖模。 支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下： 地下室一层楼面（即地下室负二层）：层高—米；最大梁截面为300×1550mm；楼板厚130mm及200mm，支楼板支模架的立杆纵距
施工方案 工程 高大模板施工方案 批准： 审核： 编制： 目录 1工程概况 (2) 2 施工方案 (2) 2.1 材料选择 (2) 2.2 施工顺序 (3) 2.3梁模板的支设 (4) 2.4板模板的支设 (5) 2.5模板支架的构造要求 (5) 2.6混凝土施工的要求 (5) 2.7模板拆除 (5) 3 主要资源计划 (8) 3.1劳动力需求计划 (8) 3.2 材料及机具需求计划 (9) 3.3 检验及测量设备需求计划 (10) 4施工要求及质量安全保证措施 (10) 4.1施工要求 (10) 4.2施工控制要点及技术措施（验收、使用与拆除） (10)
4.3组织及管理措施 (11) 4.4安全技术措施 (11) 5编制依据 (12) 6附件计算书 (12)
1 工程概况 本工程结构形式为框架核心筒结构，建筑面积为43530平米，地上25层，高度98.9米，其中6-1∽6-3/6-A∽6-E区域内一层顶，二层顶均无顶板，至三层顶方有顶梁板，主要框架梁截面尺寸为300×600mm,300×800mm，300×900mm，400×800mm，600×650mm，500×1000mm。 梁最大截面为500×1000mm，板厚为150mm。三层顶板的标高为12.45米，属于高大模板支撑系统。必须严格按《山东省建筑工程安全专项施工方案编制审查与专家论证暂行办法》的有关要求进行编制、审查、论证、审批、实施和监督管理。 2施工方案 本方案主要为大模板施工方案。墙、柱模板的支设按照模板工程施工方案施工。 2.1材料选择 使用12mm厚1220mm×2440mm覆膜竹胶板作为面板；使用50mm×80mm方木为次龙骨（兼做拼口木）及φ48mm×3.5钢管为主楞骨；使用φ14mm对拉螺栓作为梁的加固系统；以φ48mm钢管搭设的整体扣件式满堂脚手架作为梁、板的垂直支撑系统。底座选用厚度为50mm 的木垫板，长度不少于2跨。立杆端部采用可调顶托。 2.2施工顺序 地上主体结构按照《施工组织设计》的要求进行施工，各施工单体模板支设的顺序为：柱→剪力墙→梁板→梯。 楼板、梁模板施工工艺：定位放线→支设满堂脚手架→支设梁底模→核对标高及位置→支设梁侧模→梁模边方木加固→支设板模底部横杆→铺设板模方木楞骨→铺设板模→校正位置、修补边角及拉结固定。 楼板、梁模板支设楼板及梁模板，采用12mm厚高强度竹胶板作面板，50mm
