悬臂浇筑挂篮施工工艺标准
FHEC-QH-32-2007
1 适用范围
悬臂浇筑法（简称悬浇）适用于大跨径的预应力混凝土臂梁桥、连续梁桥、T型刚构桥、连续刚构桥等结构。悬浇施工方法特别适用于宽深河流和山谷、施工期水位变化频繁不宜水上作业的河流，以及通航频繁且施工时需留有较大净空的河流、湖泊、海域上桥梁的施工。
预应力混凝土连续梁桥、连续刚构桥采用悬浇施工的方法，需在施工中进行体系的转换。预应力混凝土连续梁桥墩梁是铰接（设置支座），不能承受弯矩，在悬浇时需采取措施，临时将板梁和桥墩固结，待悬浇施工到至少一端合龙后恢复原状；T型刚构、连续刚构墩梁固结的，采用悬浇施工时，结构本身已具有一定的抗弯能力，可根据设计和施工要求，在墩旁架设临时托架等方法进行施工。
2 主要应用标准和规范
2.0.1 中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ 041-2000）。
2.0.2 中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）。
2.0.3 中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076-95）。
2.0.4 中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）。
3 施工准备
3.1 技术准备
3.1.1 熟悉和分析施工图纸、施工现场的施工环境、气候资料，编制悬浇施工的单项施工组织设计，向班组进行书面的一级技术交底和安全交底。
3.1.2 选择合适的墩顶梁段及附近梁段的施工方法，可采用托架或膺架为支架，就地浇筑混凝土。托架或膺架要经过设计，计算弹性及非弹性变形。连续梁结构的梁墩临时固结、解除也应进行施工设计计算。
3.1.3 选择合格的挂篮形式。挂篮要经过设计计算，挂篮质量与梁段混凝土的质量比值控制在0.3～0.5之间，特殊情况下也不应超过0.7。
主要设计参数：
（1）挂篮总重量控制在设计限重之内；
（2）允许最大变形（包括吊带变形的总和）：20mm；
（3）施工、行走时的抗覆安全系数：2；
（4）自锚固定系统的安全系数：2；
（5）上水平限位系统安全系数：2；
（6）斜位水平限位系统安全系数：2。
3.1.4 挂篮加工完成后必须进行加工试拼及加载试验。挂篮所使用的材料必须是可靠的，有疑问时应进行材料力学性质试验。
3.1.5 挂篮支承平台除要有足够的强度和刚度外，还应有足够的平面尺寸，以满足梁段的现场作业需要。
3.1.6 悬浇施工前对施工人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。
3.2 机具准备
3.2.1 起重设备：塔吊、吊车、浮吊、卷扬机、倒链等。
3.2.2 安全设备：安全帽、防滑鞋、安全带、救生衣、灭火器、低压防破电线等。
3.2.3 混凝土灌注设备、混凝土运输设备：混凝土拌和站（机）、混凝土输送泵、泵管、串桶、振捣器、吊斗、混凝土灌车等。
3.2.4 挂篮、模板设备：模板、支撑架、挂篮等。
3.2.5 钢筋加工安装设备：钢筋成套加工设备、电焊机等。
3.2.6 张拉设备：油泵、千斤顶等。
3.3 材料准备
3.3.1 原材料：水泥、石子、砂、钢筋、钢绞线、锚具、波纹管等，由持证材料员和试验员按规定进行检验，确保其原材料质量符合相应标准。
3.3.2 混凝土配合比设计及试验：按混凝土设计强度要求，分别做泵送混凝土配合比及普通混凝土配合比的试验配合比、施工配合比，并要满足悬浇施工的全部要求。
3.4 作业条件
3.4.1 施工场地三通一平完成，所有的机具设备（挂篮、拌合站、灌车、泵车等）准备就绪。
3.4.2悬浇施工前应由工长或现场技术人员对参与施工的工人进行培训、技术安全交底。做到熟练掌握起重、立模、钢筋绑扎、浇筑、振捣、张拉、压浆等技术，要有应对安全紧急救援的措施，操作人员要保持稳定。
3.4.3遇到大风、暴雨等天气情况，应停止一切起重及高空作业。
3.4.4混凝土施工配合比已审批。
4 施工操作工艺
4.1 工艺流程
挂篮组拼及度压→调整安装底模、侧模立模高程、轴线→绑扎底板腹板钢筋→安装竖向预应力筋（安装底板预应力管道）→安装腹板内模板→绑扎顶板钢筋、安装顶板横向预应力筋及纵向预应力管道→支堵头模板→混凝土浇筑→养生、拆堵头模板、凿毛→清孔穿束→张拉→压浆→落模板→移挂篮进入下一段施工。
4.2 操作方法
4.2.1 挂篮组拼及试压
墩顶现浇段完成后，依据挂篮设计资料，确定挂篮组拼控制线。依据实际起重能力选择合理的起重方案。然后按照先主桁次底篮再模板，最后其他附属结构的顺序进行挂篮的组拼。
挂篮组拼完成后，为了检验挂篮的性能和安全，消除结构的非弹性变形，获取挂篮弹性变形曲线的参数为箱梁施工提供数据，应对挂篮进行试压，试压通常采用试验台座加压法、水箱加压法等。
4.2.2调整立模高程、轴线
依据设计资料，复核悬浇梁段轴线控制网和高程基准点，确定并调整立模的轴线及高程。经驻地监理工程师检查、批准后才能绑扎钢筋。
立模时应留预拱度：预拱度包含挂篮的弹性变形及通过计算软件分析而得的施工及后期预拱度值。
4.2.3绑扎底板、腹板钢筋
依据设计资料，先在加工场将钢筋制作成形，然后用塔吊、吊车或浮吊将钢筋运到已完成的箱梁顶面，先绑扎底腹板钢筋，再绑扎顶板钢筋。在施工过程中，施工负责人根据设计图纸，合理地确定不同种类钢筋的绑扎顺序，自检人员再检查钢筋种类、根数、间距及保护层控制是否满足要求。
4.2.4 安装竖向预应力筋
预应力管道及定位钢筋等一般在钢筋绑扎过程中已安装完成，在预应力管道布设过程中，应用胶带纸将锚头与波纹管连接及波纹管接头处密封，封住压浆管管口，将压浆管和钢筋绑扎连接牢固，并在纵向波纹管内插入PVC管，以免浇筑混凝土时振动脱落而进浆。预应力管道布设时，要注意按施工设计方案布置出气孔、出浆孔。
4.2.5 安装腹板内模模板
通常挂篮设计时要考虑，挂篮行走时能使内模与挂篮其余部分可分两次行走到位的构造。底板及腹板钢筋、预应力安装经驻地监理工程师检查、批准后，才能安装腹板内模板。
4.2.6 绑扎顶板钢筋、安装顶板横向预应力筋及纵向预应力管道
按4.2.3条、4.2.4条要求绑扎钢筋，安装预应力管道及需要张拉钢丝索的锚垫板。另外，还要预埋护拦筋、翼板和底板泄水孔以及挂篮预埋孔。护栏预埋钢筋和翼板钢筋同时绑扎，在顶板上适当位置预留适当尺寸的人孔，以利于人员上下和设备的运输。以上工作完成后，支堵头模板。
4.2.7 混凝土浇筑
试验室工作人员将原材料检验报告单、混凝土配合比等报监理工程师签认。待模板、
钢筋及预应力系统和各种预埋件施工完毕，经监理工程师检查认可后，即可进行混凝土浇筑。桥墩两侧梁段悬臂施工应对称、平衡，实际不平衡偏差不得超过设计要求值。
箱形截面混凝土浇筑顺序应按设计要求办理，当采用两次浇筑时，各梁段的施工应错开。箱体分层浇筑时，底板可一次浇筑完成，腹板可分层浇筑，分层间隔时间宜控制在混凝土初凝之前确要保持覆盖。
4.2.8 养生、拆堵模板、凿毛
在混凝土浇筑完毕后，及时在顶板表面拉毛并进行混凝土养护。用土工布、麻布等覆盖，并经常洒水，养护时间要≥7d，气温较低时表面覆盖棉被，保证混凝土强度。当混凝土强度达到2.5MPa后方可拆除堵头模板，进行凿毛，经凿毛处理的混凝土面，应用水冲洗干净。
4.2.9 清孔穿束
箱梁混凝土浇筑后，应对混凝土管道进行冲洗后用空压机吹干，然后人工穿入合格的钢绞线，当管道较长时采用卷扬机穿束，安装锚具。
4.2.10 张拉
（1）待混凝土强度达到设计要求时（当设计无要求时按设计强度的75%控制），即可开始张拉。张拉要严格按照设计规定顺序进行。如设计无要求时，应注意上下、左右对称张拉，张拉时注意梁体和锚具的变化。
（2）施加预应力所用的机具设备及仪表由专人使用和管理，并定期维护和保养。千斤顶与压力表应配套校验，以确定张拉力与压力表之间的关系曲线，校验需经主管部门授权的法定计量机构定期进行。当千斤顶使用超过6个月或200次或在使用过程中出现不正常现象或检修以后，应重新检验。
（3）预应力筋采用应力控制方法张拉时，应以伸长值进行校验，实际伸长值与理论伸长值的差值控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。
（4）必要时，应对孔道摩阻损失进行测定，并向有关单位反映，张拉时予以调整。
（5）预应力筋的锚固应在张拉控制应力处于稳定状态下进行。锚固阶段张拉端预应力的内缩量，应不大于设计规定或规范允许值。
（6）认真填写施工记录。
4.2.11 压浆
预应力筋张拉后，孔道应尽早压浆。
（1）水泥浆的强度应符合设计规定，设计无具体规定时，应不低于30MPa，对截面较大的孔道，水泥浆中可掺入适量的细砂。水泥浆的技术条件应符合下列规定：
①水灰比宜为0.40～0.45，掺入适量水剂时，水灰比可减小到0.35。
②水泥浆的泌水率最大不得超过3%，拌和后3h泌水率宜控制在2%，泌水应在24h 内重新全部被浆吸回。
③通过试验后，水泥浆中可掺入适量膨胀剂（严禁用铝粉），但其自由膨胀率应小于10%。
④水泥浆稠度应控制在14～18s之间。
（2）水泥浆自拌制至压入孔道的延续时间，视气温情况而定，一般在30～45mm范围内。水泥浆在使用前和压注过程中应连续搅拌。对于因延迟使用所致的流动度降低的水泥浆，不得通过加水来增加其流动度。
（3）压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压入，由最高点的排气孔排气和泌水。压浆宜先压注下层孔道。
（4）压浆应均匀地进行，不得中断，并应将所有最高点的排气孔依次一一放开和关闭，使孔道内排气通畅。
（5）当采用真空压浆时，要使用专用塑料波纹管及接头，用配套锚具，按真空压浆的要求配制水泥浆，并按真空压浆流程进行施工。
（6）规范要求“压浆强度达到设计要求后才能移运”，为满足此要求，挂篮移动工序必须在水泥浆初凝前或压浆强度达到规定值后进行。
4.2.12 落模板
预应力张拉完成后即可拆除腹板模板模板对拉杆，卸落吊模杆。安装行走小车，拆除后锚杆，使挂篮由锚固状态转换为行走状态。
4.2.13 移挂篮
挂篮完成体系转换后即可进行挂篮的前移。
挂篮行走时，首先控制好轨道的中线和间距，防止挂篮走偏。主桁轨道必须要放水平，轨道与箱梁必须固定牢靠。为保证挂篮就位时不扭曲、偏移，在主桁上设置垂直于主桁纵向轴线的标记线，用仪器观测来控制。如相差过大要及时调整。
挂篮行走到位后安装后锚杆，拆除行走小车，完成挂篮的体系转换。
5 质量标准
5.1 基本要求
5.1.1 所用的原材料：钢筋、钢绞线、水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范要求，按规定的配合比施工。
5.1.2 支架和模板的强度、刚度、稳定性应满足施工技术规范的要求。
5.1.3 梁体不得出现露筋和空洞现象。
5.1.4 预埋件的设置和固定应满足设计和施工技术规范的规定。
5.2 实测项目（见表5.2）
表5.2 就地浇筑梁（板）实测项目
悬臂浇筑法施工安全控制要点1．悬臂浇筑采用桁架挂篮施工时，应遵守下列规定： 1）施工前，应组织有关人员进行安全技术交底，制定安全技术措施。挂篮组拼后，要进行全面检查，并做静载试验； 2）在墩上进行零号块施工并以斜拉托架做施工平台时，在平台边缘处，应设安全防护设施。墩身两侧斜拉托架平台之间搭设的人行道 板必须连接牢固。 零号块拆模后，应保留一部分平台，为养生及其它作业使用； 3）使用的机具设备（如千斤顶、滑车、手拉葫芦、钢丝绳等），应 进行检查，不符合规定的严禁使用； 4）检查墩身预埋件和斜拉钢带的位置及坚固程度，是否符合设计要求；
5）遇有大风及恶劣天气时，应停止作业； 2．双层作业时，操作人员必须严守各自岗位职责，防止疏漏和掉落 铁件工具等； 3．挂篮使用时，应经常检查后锚固筋、千斤顶、手拉葫芦、张拉平 台及保险绳等是否完好可靠。 底模标高调整时，应设专人统一指挥。作业人员脚下应铺设稳固的 脚手板，身系安全带； 4．挂篮在安装、行走及使用中，应严格控制荷载，防止过大的冲击、震动。如需在挂篮上另行增加设施（如防雨棚、立井架、防寒棚等），不得损坏挂篮结构及改变其受力形式； 5．挂篮拼装及悬臂组装中，危险性较大，在高处及深水处作业时， 应设置安全网，满铺脚手板，设置临时护栏。操作人员必须按规定 佩带安全防护用品，配备救生设施；
6．使用水箱作平衡配重时，其位置、加水量等应符合设计要求。给排水设施和方法，应稳妥可靠。施工中，对上述情况要进行经常性安全检查； 7．在底模荡移前，必须详细检查挂篮位置、后端压重及后吊杆安装情况是否符合要求。应先将上横梁两个吊带与底模下横梁连接好，确认安全后，方可荡移； 8．挂篮行走时，要缓慢进行，速度应控制在0.1m/min以内。挂篮后部，各设一组溜绳，以保安全。滑道要铺设平整，顺直，不得偏移，并随时注意观察，发现问题及时处理； 9．浇筑混凝土时，挂篮桁架后端，应锚固在已完成的梁段上，并配重使与浇筑的混凝土重量保持平衡状态。挂篮桁架行走和浇筑混凝土时，其稳定系数不得小于1.5； 10．浇筑合拢段混凝土时，在悬臂端预加压重，随浇筑进程，加载逐步撤出时，应自上而下进行。撤出压重时，应注意防止砸伤；
XX市车站北路捞刀河大桥建设工程 设计施工总承包 悬臂浇注法（挂篮）施工方案 编制人： 审核人： 二○XX 年五月四日
目录 一、概述 .................................................................................................................................................. - 4 - 二、编制依据 .......................................................................................................................................... - 4 - 三、施工流程 .......................................................................................................................................... - 4 - 1、第一阶段（0#块施工） ..................................................................................................................... - 4 - 2、第二阶段（1#～14#块施工） ............................................................................................................ - 5 - 3、第三阶段（现浇段施工） ................................................................................................................ - 5 - 4、第四阶段（合拢段施工） ................................................................................................................ - 5 - 5、第五阶段（体系转换） .................................................................................................................... - 5 - 四、挂篮悬浇施工 .................................................................................................................................. - 6 - 1、挂篮设计与安装 .............................................................................................................................. - 6 - 2、挂篮系统构造的组成 ........................................................................................................................ - 7 - 3、挂篮拼装 ............................................................................................................................................ - 7 - 4、挂篮拼装主要流程 ............................................................................................................................ - 7 - 5、挂篮拼装步骤 .................................................................................................................................... - 7 - （1）主桁架拼装.................................................................................................................................. - 7 -（2）底平台和模板结构拼装 ................................................................................................................ - 7 -6、挂篮悬浇施工 .................................................................................................................................... - 8 - （1）挂篮前移...................................................................................................................................... - 8 -（2）挂篮施工过程控制........................................................................................................................ - 8 -7、箱梁预应力管道及钢筋施工 ............................................................................................................ - 9 - （1）箱梁预应力管道施工 .................................................................................................................... - 9 -（2）普通钢筋施工................................................................................................................................ - 9 -（3）钢筋绑扎的顺序为：底板、腹板、顶板。 ................................................................................ - 9 - 8、砼施工 ................................................................................................................................................ - 9 - 9、砼养护和拆模 .................................................................................................................................. - 10 - 10、钢绞线下料穿束 ............................................................................................................................ - 10 - 11、预应力张拉 .................................................................................................................................... - 10 - 12、压浆、封锚 .................................................................................................................................... - 11 - 13、张拉注意事项 ................................................................................................................................ - 11 -
悬臂浇筑连续梁施工工艺
悬臂浇筑连续梁施工 1、施工工艺流程 连续梁主梁0#块必须按大体积混凝土工艺一次浇注完成，根据墩高采用落地支架或墩顶支架，落地支架必须采用大钢管或型钢做立柱，以保证支架刚度和安全、减少沉降；其他块段采用悬臂浇注法施工，先在主墩顶处用型钢组成支架和托架，预压后灌注0号段，在0号段上安装轻型挂篮，并进行预压，再对称向两侧顺序灌注其他标准梁段；在边墩墩顶搭墩旁支架施工边跨直线段，边跨直线段采用支架现浇；连续梁（刚构）按设计要求顺序合拢。 1）施工工艺流程 见下页“连续箱梁悬臂浇筑施工工艺框图”。 2、临时支墩、正式支座安装 临时固结通过设置钢筋混凝土临时支墩来实现。临时支墩布置于正式支座两侧，正式支座正位安装。通过预埋在墩顶的钢筋与墩固结，同时设置钢筋伸入梁部与梁固结。内设电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶设塑料薄膜隔离层。
3、墩顶现浇段（0#段）施工 墩顶现浇段（0#段）在采用满堂支架法施工。0#段混凝土一次浇筑成型。 1） 工艺流程 施工工艺流程见下页图。 连续箱梁悬臂施工工艺框图 墩顶现浇段（0#段）施工 挂篮拼装 临时约束锁定、灌注砼、张拉、压浆 边跨现浇段施 工 安装永久支座，浇注 临时支座 支架搭设、预压及调 整 两悬臂端箱梁安装合拢吊架及底模，边跨合拢段安装钢筋、立侧模模和端模 挂篮静载试验 循环施工全部悬灌梁 段、拆除挂篮 边跨搭设及预压 支架、模板拆除、墩梁固结锁定 桥面系施 工 安装中跨合拢吊架及底模、中跨合拢段安装钢筋、立侧模和端模 两悬臂端箱梁临时约束锁定、灌 注砼、张拉、压浆 解除两边临时 支座固结 拆除临时支座
挂篮悬臂浇筑法施工技术图文详解 一、挂篮的介绍 大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。 （一）挂篮构造 挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。 （二）挂篮施工的主要工作内容 用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。 （三）挂篮分类 一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮 菱形挂篮 弓弦式挂篮 （四）三角挂篮的构造 三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。 ②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。 ③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。 ④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
悬臂梁挂篮施工安全控制要点及安全技术措施 一、挂篮施工安全控制要点 （一）挂篮制作与验收 1、挂篮制作 （1）挂篮制作前要有经过审核批准的加工图纸。 （2）挂篮制作时要有挂篮加工的相关技术及质量要求。 2、挂篮验收 （1）挂篮主要构件材质报告单。 （2）挂篮主要承重构件如主桁、上（下）横梁、内（外）滑梁、滑道、底模系、侧模系、走行及后锚系等各部位的结构尺寸、焊缝、螺栓孔位置。 （3）用于现场施工的挂篮需有主要部位的焊缝探伤检测报告或证明。 （4）挂篮预压方案及试验结果。 （5）挂篮施工方案专家评审意见。 （6）挂篮出厂前应对主要连接杆件进行试拼。 （二）挂篮施工过程中的安全监控要点 1、在挂篮施工过程中，必须遵守《桥涵施工技术安全规则》有关章节及设计文件有关要求。 2、施工前，应制定安全操作规程，并组织相关人员进行安全技术交底。 3、挂篮安装时应严格按照安装工艺流程进行，并严格执行高空吊装作业的相关规定。 4、挂篮滑道铺设要平直，应在一个水平面上。移动时须均匀平稳，左右同步、方向顺直。滑移挂篮时，滑道压紧器间距不少于2m，交替倒换。
5、挂篮前移到位后，应首先安装后锚系统，灌注混凝土时再次检查后锚固点。 6、挂篮前主吊杆当采用Ⅳ级钢时应为双根并有保护措施。 7、在预留挂篮施工孔洞时，位置尺寸要准确。 8、挂篮安装完成后应在挂篮前上横梁及前下横梁处分别设置工作平台，在侧模两侧设置走行过道平台，在后下横梁处设置吊篮，平台及吊篮均参用轻型型钢加工，铺设脚手板，挂安全防护网。设置的工作平台应坚固、稳妥，方便施工。 9、施工中所使用的机具设备如千斤顶、导链、滑车、钢丝绳等，应有足够的安全系数，并应经常进行检查及维护保养。 10、灌注梁段砼时，必须考虑挂篮的弹性变形及滑道垫块的压缩变形，以免由此引起梁体出现裂缝。 11、挂篮脱模时应逐渐下落以降低冲击荷载。 12、挂篮滑移时，左右两侧应同步对称进行，防止操作不当造成挂篮局部变形或挂篮偏位。 13、挂篮拆除时，应按自下而上，先内后外的顺序进行，并应派专人统一指挥。 14、严格执行高空作业的有关规定，当双层作业时，操作人员必须严格遵守各自岗位职责，防止疏漏。15、六级以上大风及雷电天气应停止施工。 16、挂篮的使用必须实行岗位责任制，应指定专人进行负责、检查、指挥工作。 二、挂篮施工安全技术措施 1、施工前做好施工准备工作，正确选用施工方法，并结合施工具体实际，编制安全技术措施，制定操作细则，并向施工人员进行技术交底。

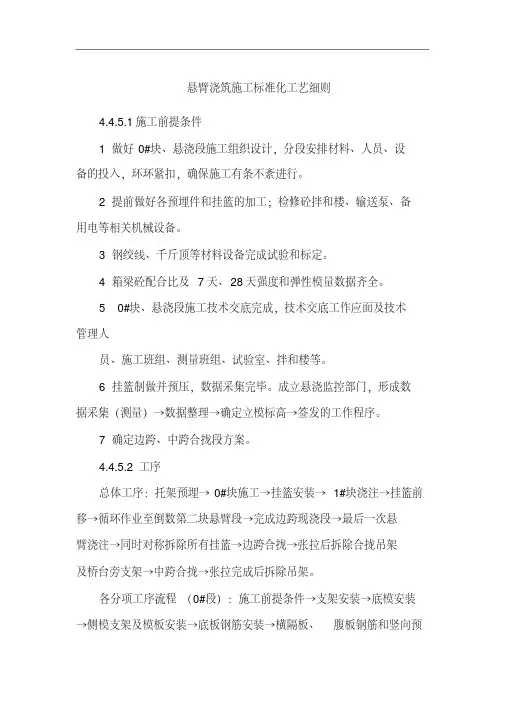

悬臂浇筑施工标准化工艺细则 4.4. 5.1施工前提条件 1 做好0#块、悬浇段施工组织设计，分段安排材料、人员、设备的投入，环环紧扣，确保施工有条不紊进行。 2 提前做好各预埋件和挂篮的加工；检修砼拌和楼、输送泵、备用电等相关机械设备。 3 钢绞线、千斤顶等材料设备完成试验和标定。 4 箱梁砼配合比及7天、28天强度和弹性模量数据齐全。 5 0#块、悬浇段施工技术交底完成，技术交底工作应面及技术管理人 员、施工班组、测量班组、试验室、拌和楼等。 6 挂篮制做并预压，数据采集完毕。成立悬浇监控部门，形成数据采集（测量）→数据整理→确定立模标高→签发的工作程序。 7 确定边跨、中跨合拢段方案。 4.4. 5.2 工序 总体工序：托架预埋→0#块施工→挂篮安装→1#块浇注→挂篮前移→循环作业至倒数第二块悬臂段→完成边跨现浇段→最后一次悬臂浇注→同时对称拆除所有挂篮→边跨合拢→张拉后拆除合拢吊架及桥台旁支架→中跨合拢→张拉完成后拆除吊架。 各分项工序流程（0#段）：施工前提条件→支架安装→底模安装→侧模支架及模板安装→底板钢筋安装→横隔板、腹板钢筋和竖向预
