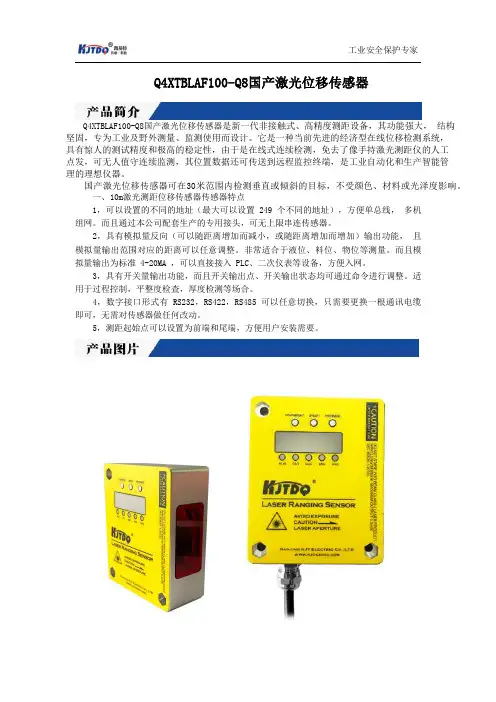

Q3XTBLD-Q8激光位移传感器厂家
Q3XTBLD-Q8激光位移传感器是新一代非接触式、高精度测距设备，其功能强大，结构
坚固，专为工业及野外测量、监测使用而设计。它是一种当前先进的经济型在线位移检测
系统，具有惊人的测试精度和极高的稳定性，由于是在线式连续检测，免去了像手持激光
测距仪的人工点发，可无人值守连续监测，其位置数据还可传送到远程监控终端，是工业
自动化和生产智能管理的理想仪器。LT3NI LE550I LT7PIVQ LTF12IC2LDQ
国产激光位移传感器可在30米范围内检测垂直或倾斜的目标，不受颜色、材料或光泽度影响。
一、10m激光测距位移传感器传感器特点
1，可以设置的不同的地址（最大可以设置 249 个不同的地址），方便单总线，多机
组网。而且通过配套生产的专用接头，可无上限串连传感器。
2，具有模拟量反向（可以随距离增加而减小，或随距离增加而增加）输出功能，且
模拟量输出范围对应的距离可以任意调整。非常适合于液位、料位、物位等测量。而且模
拟量输出为标准 4-20MA ，可以直接接入 PLC、二次仪表等设备，方便入网。
3，具有开关量输出功能，而且开关输出点、开关输出状态均可通过命令进行调整。适
用于过程控制，平整度检査，厚度检测等场合。
4，数字接口形式有 RS232，RS422，RS485 可以任意切换，只需要更换一根通讯电缆
即可，无需对传感器做任何改动。
5，测距起始点可以设置为前端和尾端，方便用户安装需要。
型号Q3XTBLD-Q8
测量距离30M
测量精度（2σ标准偏差）±1.5mm
激光650nm / class Ⅱ类
测量频率50Hz、100Hz
开关量输出开路输出
模拟量输出4-20mA、0-20mA、0-5V、0-10V 输出
通讯方式标准RS-232 输出（波特率可调 4800、9600、19200、38400）脉冲触发测量，标准 RS-232 输出（波特率同上）
标准RS-485 输出（波特率同上）
4-20mA、0-20mA、0-5V 输出
供电范围
DC : 20-----30 V
最大功率
P ≤ 1.8W
操作温度
-20oC to +60oC
储存温度
-25oC to +85oC
防护等级
IP67
应用介绍
1.远距离检测微小物体的位置
在连接车门的内外板之前，需要将系统不可或缺的结构板、隔音板和其它组件封装在门中并固定
到位。在此过程中，会在车门的内板上焊接一个小铝件。该零部件放置到位后将传送至机器人作
业单元，然后在这里进行焊接。如果焊接时该组件没有放置或放置的位置不对，门板将无法使用。应用：检测车门上的铝件
挑战：铝件小，难以检测
解决方案：凯基特TLS激光测距传感器
优势：过量增益较高，因此传感器可从一定角度检测物体，并且精度极高，因此能检测出目标位
置出现的细微变化。
2. 监控大容量料斗里的料位高度
口香糖已经堆积在挤出机顶端的大容量料斗里，但还在绵延不断地往料斗中输送。运送系统的问题和其它错误可能导致系统加工数量不充足的口香糖。挤出机或料斗中出错则可能导致系统阻塞甚至溢出。持续监控料斗里的口香糖有助于找出问题、减少错失的产品和生产力。
应用：监控料斗中的口香糖高度
挑战：口香糖颜色不一
解决方案：凯基特TLS激光测距传感器
优势：具有较高过量增益和自适应激光功率控制，可检测30米范围内各种颜色的口香糖
3. 轮胎生产过程中发光黑色胎面橡胶的环路控制
在制造轮胎的过程中，胎面橡胶会通过压延机进行加工，然后再切割成一定长度。张力过紧或过松会导致扭曲或损坏材料，因而无法使用。工序间的松弛材料环路可以调节这种张力。所以必须密切监测这些环路，并调整机器速度以保持材料的适当张力。然而对于大多数检测技术，鉴于这种材料的颜色和光泽度，很难进行一致、准确的检测。
应用：监控胎面橡胶的环路张力
挑战：橡胶的颜色和光泽度可能不一
解决方案：凯基特TLS激光测距传感器
优势：凯基特激光测距传感器精度不受颜色或反射率的影响
位移传感器原理与分类 传感器之家中将位移传感器分为线位移跟物位移两类，这是按照位移的特征分的。位移传感器就是测量空间中距离的大小，线位移就是在一条线上移动的长度，角位移就是转动的角度。下面就线位移做下介绍，线位移按原理分主要有电阻式、电容式、电感式、变压器式、电涡流式、激光式等等。前面三种主要用来测量小位移，中位移一般则用变压器式，大的位移则用电位器式的比较多，对于精密的场合，则需要选择激光式。 电容式位移传感器是把位移的变化换作电容的变化进行制作的。对于振动频率很高的环境条件下，最适合选用这种类型的传感器。它具有灵敏度高、能实现非接触量的测量，而且可以在恶劣场合下工作。它也有一些缺点，比如对连接线缆有很高的要求，它要有屏蔽性能；而且最好选用高频电源用来供电。现在做的最好的电容式位移传感器可以测量0.001微米的位移，误差非常小。 电感式位移传感器是将测量量换作互感的变化的传感器，它既可以测量角位移也可以测量线位移。目前常用到的电感式位移传感器有气隙式，面积式，螺管式三种。变气隙型中电感的变化与传感器中活动衔铁的位移相对应。变面积型是用铁芯与衔铁之间重合面积的变化来反映位移。螺管型是衔铁插入长度的变化导致电感变化的原理。
变压器式位移传感器是用途最广的一种位移传感器，线圈中感应电动势随着位移的变化而变化。这种传感器它的灵敏度都很高，有时都不用放大器。缺点在于质量一般比较大，不应用于高频场合。 电涡流式位移传感器是基于电涡流效应，它的感应参数是阻抗的变化，尽量使阻抗是位移的函数，它还与被测物体的形状跟尺寸有关。该传感器的量程一般在0到80毫米。 电阻式位移传感器是通过测量变化的电阻值来计算位移的变化，它通常分为电位器式跟应变式。前面一种适合测量位移大、精度要求不高的场合；后面一种是利用电阻应变效应，它具有线性度跟分辨率都比较高，失真小的优点。
ZLDS10河定制激光位移传感器 量程：2?1000m（可定制） 精度：最高0.1% （玻璃0.2%） 分辨率：最高0.03% 频率响应:2K.5K.8K.10K 基本原理是光学三角法： 半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集，投射到CCD 阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。 激光传感器原理与应用 激光传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等。 激光和激光器一一激光是20世纪60年代出现的最重大的科学技术成就之一。它发展迅速，已广泛应用于国防、生产、医学和非电测量等各方面。激光与普通光不同，需要用激光器产生。激光器的工作物质，在正常状态下，多数原子处于稳定的低能级E1,在适当频率的外界光线的作用下，处于低能级的原子吸收光子能量受激发而跃迁到高能级E2。光子能量E=E2-E1=hv,式中h为普朗克常数，v为光子频率。反之，在频率为v的光的诱发下，处于能级E2的原子会跃迁到低能级释放能量而发光，称为受激辐射。激光器首先使工作物质的原子反常地多数处于高能级（即粒子数反转分布），就能使受激辐射过程占优势，从而使频率为v 的诱发光得到增强，并可通过平行的反射镜形成雪崩式的放大作用而产生强大的受激辐射光，简称激光。激光具有3个重要特性： （1）高方向性（即高定向性，光速发散角小），激光束在几公里外的扩展范围不过几厘米； （2）高单色性，激光的频率宽度比普通光小10倍以上； （3）高亮度，利用激光束会聚最高可产生达几百万度的温度。
电位器式位移传感器，位移传感器它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。 下面笔者来跟大家讲一下位移传感器的工作原理都有哪些 由于作为确定位置的活动磁环和敏感元件并无直接接触，位移传感器因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响，IP防护等级在IP67以上。此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。 磁致伸缩位移传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作
用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。 磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用非接触的测量方式，由于测量用的活动磁环和传感器自身并无直接接触，不至于被摩擦、磨损，因而其使用寿命长、环境适应能力强，可靠性高，安全性好，便于系统自动化工作，即使在恶劣的工业环境下，也能正常工作。此外，它还能承受高温、高压和强振动，现已被广泛应用于机械位移的测量、控制中。 杭州奥仕通自动化系统有限公司成立于2011年，是一家专业提供塑料机械行业自动化系统解决方案的高科技技术企业。公司为意大利杰佛伦（GEFRAN）和法国赛德（CELDUC）在中国大陆地区的核心代理商，主要产品有塑料机械控制器（PLC）、伺服驱动器、位移传感器、压力传感器、注射力和合模力传感器、高温熔体压力传感器、固态继电器（SSR）、温控表等。
传感器原理及其应用 右图是激光测量机器人，利用两 个激光位移传感器进行板材厚度测量 的。 由于生产车间的板材不能无间 隙的且较水平的放在工作台上，那么 若直接测量的话误差较大,若采用两 个激光位移传感器进行测量时，可实 时精确测量板材厚度。按照操作手册 对两个传感器主从站的分布，将测量 结果发送给PLC，那么PLC就很容易 计算出板材厚度的结果。例如：两个 传感器测量的结果分别为A、B，两个 传感器之间距离为S，那么板材厚度 W=S-（A+B）。 本文主要对激光位移传感器及压 电式加速度传感器进行介绍。 激光位移传感器 激光位移传感器能够利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。激光位移传感器(磁致伸缩位移传感器)就是利用激光的这些优点制成的新型测量仪表，它的出现，使位移测量的精度、可靠性得到极大的提高，也为非接触位移测量提供了有效的测量方法。 激光位移传感器因其较高的测量精度和非接触测量特性，广泛应用于高校和研究机构、汽车工业、机械制造工业、航空与军事工业、冶金和材料工业的精密测量检测。激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量。按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波分析法,激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介绍激光位移传感器的两种测量原理。 一．激光位移传感器的测量原理 激光三角法测量原理
图1 激光三角法测量原理图 半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集，投射到CCD阵列4上;信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。 激光发射器通过镜头将可见红色激光射向物体表面，经物体反射的激光通过接受器镜头，被内部的CCD线性相机接受，根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度即知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物之间的距离。由传感器探头（发光LED）发射出的一束670nm激光，通过特殊的多重透镜被汇聚成一个直径极小的光束，此光束被测量表面漫反射到一个分辨率极高的CCD/PSD/CMOS探测器上，通过CCD/PSD/CMOS所感应到光束位置的不同，可精确测量被测物体位置的变化。 同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关量输出可设置独立检测窗口。 激光回波分析法测量原理 激光位移传感器采用回波分析原理来测量距离可以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激光发射器、激光接受器等部分组成。激光位移传感器通过激光发射器每秒发射一百万个脉冲到检测物并返回至接收器，处理器计算激光脉冲遇到检测物并返回接收器所需时间，以此计算出距离值，该输出值是将上千次的测量结果进行的平均输出。
课程设计（报告） 题目：LK-031激光位移传感器数据采集系统设计学院： 专业班级： 指导教师：职称： 学生姓名： 学号：
摘要 利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。激光位移传感器(磁致伸缩位移传感器)就是利用激光的这些优点制成的新型测量仪表，它的出现，使位移测量的精度、可靠性得到极大的提高，也为非接触位移测量提供了有效的测量方法。 激光位移传感器因其较高的测量精度和非接触测量特性，广泛应用于高校和研究机构、汽车工业、机械制造工业、航空与军事工业、冶金和材料工业的需要精密测量检测的行业。激光位移传感器是可以精确进行非接触位置、位移测量的精密传感器，主要应用于位置、位移、厚度、振动、距离等几何量的工业测量。按照测量原理，激光位移传感器原理分为激光三角测量法和激光回波分析法，激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量。 本文对LK-031激光位移传感器数据采集系统进行了设计，该系统是利用CCD激光位移传感器来的两物体的微小形变量，再利用AD7705芯片进行A/D转换和用AT89C51作为处理器，最后用LED显示出测量的位移值。该测量系统量程为-5mm～+5mm，精度为1μm。该测量装置显示清晰明了，反应快，灵敏度高，性能稳定，结构简单且设计廉价，可以得到广泛的推广和使用。 关键词：位移传感器，AD7705，AT89C51，LED显示
目录 第1章绪论 (1) 第2章系统总体方案设计 (3) 2.1系统技术指标 (3) 2.2系统电路框图 (3) 2.3数据采集与处理方案 (3) 第3章系统硬件设计 (4) 3.1A/D电路选择 (4) 3.1.1AD7705引脚说明 (4) 3.1.2AD7705内部转换原理 (5) 3.1.3AD7705的数字接口 (6) 3.1.4AD7705的接口电路 (7) 3.2单片机的选择 (8) 3.2.1AT89C51主要特性 (8) 3.2.2管脚说明 (9) 3.3AD7705与AT89C51接口电路 (11) 3.4放大电路的设计 (11) 3.5调整电路与滤波电路设计 (12) 3.6显示电路设计 (13) 第4章系统软件设计 (18) 第5章电路原理图 (19) 总结 (20) 致谢 (21) 参考文献 (22)
GBLM-04 测距传感器 一、产品说明： 传感器数字输出接口：RS232/RS485/RS422(更换接口方式，只需更换通讯电缆即可) 传感器模拟输出接口（可选）:4-20mA/0-2.5V/0-5V/0-10V（可反向输出，可以任意设置4和20MA对应的距离值，即上下限） 传感器开关量输出口（可选）:最多四路，输出方式有5V电压(默认值)、12V电压、与供电电压一致、光耦输出四种方式，输出方式不能通过命令进行修改请提前说明。开关量输出可以能过命令来设置输出触发点、输出状态(大于触发点和小于触发点的的输出状态)。 传感器最大测量频率：10Hz（连续测量时，数据返回时间可以调整，最短100mS，最长 105,000mS） 传感器测量方式：连续测量和单次测量两种 传感器操作方式：命令操作和自动操作（上电后自动进入连续测量状态） 激光波长：635nm(620 -- 690nm) 测量精度：正负1mm 测量距离：0.05-- 40m 外形尺寸：133 * 65 * 35mm（安装尺寸可按客户要求做）
电源电压：6-30V 温度范围：-8℃到40℃(可加做恒温系统，其温度范围可以扩展到-40℃到50℃) 串口设置：9600,n,8,1 二、可通过命令设置的功能： 1、传感器地址（一条总线上挂多个传感器时使用） 2、连续测量返回数据时间间隔（100MS-105S） 3、量程上下限（只对模拟输出有效，量程上下限分别对应20MA或4MA） 4、模拟输出方式（只对模拟输出有效），可以使量程上下限分别对应最大电流值、最小电流值，或最小、最大电流值。 5、测距起始点，可以使返回数据由传感器头部开始，或由传感器尾部分开始算起 6、开关量输出点及输出方式 7、每个传感器有唯一的一个序列号，可以通过命令读取。 注：本机标准配置不带模拟输出接口，不带开关量输出接口，如有需要请在定货时说明。 三、产品特点： 1. 后端接口只用一个DB15（军工级）接口，前端为有机玻璃透明窗，壳体为完整一体。以上特点 保证了其密封性；
LVDT式位移传感器的原理 欧阳光明（2021.03.07） Linearity Variable Differential Transducers 简称 LVDT，中文译名为差动变压器式位移传感器，在世界范围内盛销数十年而不衰，足以看出它的各项性能在当前工业过程检测与试验领域中的适应性。随着系统对检测元件提出越来越高的要求同时，它的技术性能在不断的完善与发展，应用领域也在不断地更新与扩大。 差动变压器(LVDT)的原理比较简单。它就是在一个线圈骨架(1)上均匀绕制一个一次线圈(2)作励磁。再在两侧绕制两个二次线圈(3与4)，与线圈同轴放置一个铁芯(5)，通过测杆(6)与可移动的物体连接。线圈外侧还有一个磁罩(7)作屏蔽，如图1－1示。 在未引入铁芯以前，一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场。交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等，引入铁芯后，铁芯在一次交变磁场的激励下，产生沿铁芯中心轴（当然也是线圈的中心轴）分布并与铁芯对称的交变磁场。这样，线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数，于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数。如果设计得当，两者可成为线性函数关系。将两个二次线圈差接后，即可获得与铁芯位移成线性关系的二次输出:Es=Es1Es2。这就是LVDT的简单工作原理（如图12示）。 LVDT式位移传感器的原理二 差动变压器式位移传感器（LVDT）为电磁感应原理，其结构示意见图一。
（图一：LVDT工作原理图） 采用环氧树脂，不锈钢等材料作为线圈骨架，用不同线径的漆包线在骨架上绕制线圈。与传统的电力变压器不同。LVDT是一种开磁路弱磁耦合的测量元件。在骨架上绕制一组初级线圈，两组次级线圈，其工作方式依赖于在线圈骨架内磁芯的移动，当初级线圈供给一定频率的交变电压（激励电压）时，铁芯在线圈内移动就改变了空间磁场分布从而改变了初，次级线圈之间的互感量，次级线圈就产生感应电动势，随着铁芯位置的不同，互感量也不同， 刺激产生的感应电动势也不同，这样就将铁芯的位移量（实际的铁芯是通过测杆与被测物保持相接触，也就是被测物体的位移量）变成电压信号输出，由于两个次级线圈电压极性相反，所以传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系 （图二LVDT电原理图） 当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反，其电压差值为零，当铁芯往右移动时，右边的次级线圈感应的电压大于左边。两线圈输出的电压差值大小随铁芯位移而成线性变化（第一象限的实线段部分），这是LVDT 有效的测量范围（一半）。当铁芯继续往右移动时两级线圈输出电压的差值不与铁芯位移成线性关系，此为缓冲，非测量区（虚线段）。反之，当铁芯自线圈中间位置向左边移动亦然。零点两边的实线段一般是对称的测量范围，只不过两者都是交流信号而相位差180″。
激光位移传感器及输出特性的研究 英文题名 Study of Laser Displacement Sensor and Output Characteristics 关键词三角法; 激光位移传感器; CCD; 四象限; 英文关键词 Triangulation; Laser displacement sensor; CCD; four-quadrant; 中文摘要基于三角法的激光位移传感器的应用领域极为广泛,在质量检验、设备维护、流程和设备监控、机械和生产自动化以及研发等各个领域中,位移传感器都为优化产品和流程起到了决定性作用。但是目前国内市场仍然没有比较成熟的三角法激光位移传感器产品问世,市场都被国外产品占据,而国外产品的价格非常昂贵,因此找出激光位移传感器在输出特性上与国外产品的差距,提出改进方案是一项很有应用价值的工作。本论文以三角测量法为测量原理,采用半导体激光器作为光源,搭建了基于四象限探测器和基于线阵CCD探测器的两套测量系统,对测量系统中各个部件的选取做了详细分析,并从理论和实验上分析了引起系统测量误差的各种因素以及消除或者减弱这些影响因素的方法。本文的主要工作如下： 1.设计了基于四象限的激光位移传感器,并对该传感器进行了调试和标定。达到了预期的线性范围。适用于小量程、高精度的测量。 2.设计了基于线阵CCD的激光位移传感器,并对该传感器进行了调试、标定、测试。适用于大量程、中精度的测量。 3.比较了自行设计的基于线阵CCD的激光位移传感器和国外同类传感器的输出特性,针对各种不同被测面(色泽、材料、粗糙度、倾斜)进行测... 英文摘要 The application of Laser displacement sensor based on triangulation is extremely broad. Whether it is for quality assurance, for applications in maintenance and service, for process and machine monitoring, in automation or in research and development sensors make a vital contribution to the improvement of products and processes. Currently there is still no mature triangulation laser displacement sensor products come out in domestic market, the domestic market is totally occupied by foreign products 致谢 5-6 中文摘要 6-7 ABSTRACT 7 1 引言 10-14 1.1 研究意义 10 1.2 激光三角位移传感器国内外研究状况及发展动态 10-12 1.3 本论文的主要内容 12-14 2 基于四象限探测器的激光位移传感器研究 14-37 2.1 概述 14 2.2 三角法的基本原理 14-17 2.2.1 直射式14-16 2.2.2 斜射式 16-17 2.3 传感器设计 17- 30 2.3.1 光路设计 17-22 2.3.2 关键元件的参数 22-26 2.3.3 电路设计 26-29 2.3.4 机械设计 29-30 2.4 实验与分析 30-37 2.4.1 标定实验 30-33 2.4.2 振动测试实验 33- 35 2.4.3 误差分析 35-37 3 基于线阵CDD的激光位移传感器研究 37-43 3.1 概述 37 3.2 传感器设计 37- 39 3.2.1 光路设计 37 3.2.2 关键元件的参数 37-38 3.2.3 电路设计 38-39 3.3 实验与分析 39-43 3.3.1 实验方案 39-41 3.3.2 结果与分析 41-43 4 传感器的输出特性研究 43-54 4.1 概述 43 4.2 输出特性实验 43-50 4.2.1 实验方案 43- 46 4.2.2 实验结果 46-50 4.3 分析 50-54 5 总结与
位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器. 该位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。 该位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。位移传感器主要应用在自动化装备生产线对模拟量的智能控制。 磁致伸缩线性位移传感器的工作原理 磁致伸缩线性位移传感器的工作原理：当工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。该产品主要应用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位传感器一样需要定期重标和维护；正是因为它的输出信号为绝对值，所以即使电源中断重新接通也不会对数据接收构成问题，更无须重新归回零位。与其它液位变送器或液位计相比有明显的优势，它可广泛应用于石油、化工、制药、食品、饮料等行业，对各种液罐的液位进行计量和控制。作为位移传感器，它不但可以测量运动物体的直线位移，而且还可同时给出运动物体的速度模拟信号。 电涡流传感器是由DJ型前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。由于其长期工作可靠性好，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，耐高温，能在油、汽、水等恶劣环境下长期连续工作,检测不受油污、蒸汽等介质的影响，已广泛应用于电力、石化、冶金、钢铁、航空航天等大中型企业，对各种旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护，为精密诊断系统提供了全息动态特性，有效地对设备进行保护。电涡流位移传感器系统主要包括探头、延伸电缆（可选）、前置器和附件。线性范围宽、动态响应好、抗干扰能力强。 电涡流传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频电流从振荡器流入探头线圈中，线圈就产生了一个高频电磁场。当被测金属的表面靠近该线圈时，由于高频电磁场的作用，在金属表面产生感应电流，即电涡流。该电流产生一个交变磁场，方向与线圈磁场相反，这二个磁场相互迭加就改变了原线圈的阻抗。所以探头与被测金属表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。 此下为电阻式位移传感器：
随着21 世纪的到来,人们开始进入了以知识经济为特征的信息时代, 微电子技术、计算机技术、通讯网络技术及自动化技术高速发展的同时, 作为工业自动化技术工具的自动化仪表及装置也向数字化、智能化、网络化发展。传感器技术、计算机技术和通讯技术一起构成了现代信息的三大基石。 而非接触检测可以克服接触式检测的不足，对于各种测量目标都可以 提供高灵敏度、高精度、高效率的数据采集，从而实现对被测物各种参 数的非接触测量。它不会造成被测表面的划伤和损坏，对各种材料制成 的工件皆可实现测量。非接触检测的最大优点是在被检测物体加工过程 中便可实现测量。非接触检测的最大优点是在被测物体加工过程中便可 对其进行测量，即在线实时检测，从而实现对加工过程的控制，降低废 品率，可大大节省检测时间，提高生产效率，这是接触式检测方式所无 法比拟的。 目前，非接触检测主要以激光检测和红外探测为为代表，而激光检 测技术是最先进应用最广泛的检测技术之一。可实现高精度、高效率、 非接触在线检测。对于解决国防及民用工业生产中的产品零件检测难题 起到了及其重要的作用。 传感器是利用某种转换原理, 将物理的、化学的、生物的等外界信号变成可以直接测量的电信号的装置。在实现生产自动化的过程中,采用适当的传感器(能满足系统要求的长期稳定性、可靠性、精确度 等性能指标) 是十分重要的。传感器是现代检测与控制系统中必不可少的组成部分,它的好坏直接关系到整个系统的成败。在传感器测量技术中, 越来越广泛地运用了超声、微波、激光等声、光、电技术来解决不同工业领域中遇到的特殊测量问题和提高性能的要求。激光器作为一种新型光源, 与普通光源有显著的不同。他利用受激发射原理和激光腔的滤波效应,使所发光波具有一系列新的特点。激光检测技
题目：位移传感器的设计设计人员： 学号： 班级： 指导老师：许晓平、高宏才、陈焰日期：
位移传感器—光栅的原理和应用 一、概述 位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用（1）。 二、原理 计量光栅是利用光栅的莫尔条纹现象来测量位移的。“莫尔”原出于法文Moire，意思是水波纹。几百年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为幅射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。下面以透射光栅为例加以讨论。透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b 为两刻线之间缝宽，W=a+b称为光栅栅距。目前国内常用的光栅每毫米刻成10、25、 50、100、250条等线条。光栅的横向莫尔条纹测位移，需要两块光栅。一块光栅称为主光栅，它的大小与测量范围相一致；另一块是很小的一块，称为指示光栅。为了测量位移，必须在主光栅侧加光源，在指示光栅侧加光电接收元件。当主光栅和指示光栅相对移动时，由于光栅的遮光作用而使莫尔条纹移动，固定在指示光栅侧的光电元件，将光强变化转换成电信号。由于光源的大小有限及光栅的衍射作用，使得信号为脉动信号。如图1，此信号是一直流信号和近视正弦的周期信号的叠加，周期信号是位移x的函数。每当x变化一个光栅栅距W，信号就变化一个周期，信号由b点变化到b’点。由于bb’=W，故b’点的状态与b点状态完全一样，只是在相位上增加了2π（2）。由图1可得光电信号为 u0=U平均+Umsin(π/2+2πX/W) 式中u0—光电元件输出的电压信号；
ZLDS10X可定制激光位移传感器 量程: 2～1000mm（可定制） 精度: 最高0.1%（玻璃0.2%） 分辨率: 最高0.03% 频率响应: 2K.5K.8K.10K 基本原理是光学三角法： 半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集 ,投射到CCD 阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。 激光传感器原理与应用 激光传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表 ,它的优点是能实现无接触远距离测量 ,速度快 ,精度高 ,量程大 ,抗光、电干扰能力强等。 激光和激光器——激光是20世纪60年代出现的最重大的科学技术成就之一。它发展迅速 ,已广泛应用于国防、生产、医学和非电测量等各方面。激光与普通光不同 ,需要用激光器产生。激光器的工作物质 ,在正常状态下 ,多数原子处于稳定的低能级E1,在适当频率的外界光线的作用下 ,处于低能级的原子吸收光子能量受激发而跃迁到高能级E2。光子能量E=E2-E1=hv,式中h为普朗克常数 ,v 为光子频率。反之 ,在频率为v的光的诱发下 ,处于能级 E2的原子会跃迁到低能级释放能量而发光 ,称为受激辐射。激光器首先使工作物质的原子反常地多数处于高能级（即粒子数反转分布） ,就能使受激辐射过程占优势 ,从而使频率为v的诱发光得到增强,并可通过平行的反射镜形成雪崩式的放大作用而产生强大的受激辐射光 ,简称激光。激光具有3个重要特性： （1）高方向性（即高定向性 ,光速发散角小） ,激光束在几公里外的扩展范围不过几厘米； （2）高单色性 ,激光的频率宽度比普通光小10倍以上； （3）高亮度 ,利用激光束会聚最高可产生达几百万度的温度。
激光位移传感器的工 作原理
ZLDS10X可定制激光位移传感器 量程: 2～1000mm（可定制） 精度: 最高0.1%（玻璃0.2%） 分辨率: 最高0.03% 频率响应: 2K.5K.8K.10K 基本原理是光学三角法： 半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集，投射到CCD 阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。 激光传感器原理与应用 激光传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等。 激光和激光器——激光是20世纪60年代出现的最重大的科学技术成就之一。它发展迅速，已广泛应用于国防、生产、医学和非电测量等各方面。激光与普通光不同，需要用激光器产生。激光器的工作物质，在正常状态下，多数原子处于稳定的低能级E1,在适当频率的外界光线的作用下，处于低能级的原子吸
收光子能量受激发而跃迁到高能级E2。光子能量E=E2-E1=hv,式中h为普朗克常数，v为光子频率。反之，在频率为v的光的诱发下，处于能级 E2的原子会跃迁到低能级释放能量而发光，称为受激辐射。激光器首先使工作物质的原子反常地多数处于高能级（即粒子数反转分布），就能使受激辐射过程占优势，从而使频率为v的诱发光得到增强,并可通过平行的反射镜形成雪崩式的放大作用而产生强大的受激辐射光，简称激光。激光具有3个重要特性： （1）高方向性（即高定向性，光速发散角小），激光束在几公里外的扩展范围不过几厘米； （2）高单色性，激光的频率宽度比普通光小10倍以上； （3）高亮度，利用激光束会聚最高可产生达几百万度的温度。 激光器按工作物质可分为4种： （1）固体激光器：它的工作物质是固体。常用的有红宝石激光器、掺钕的钇铝石榴石激光器 (即YAG激光器)和钕玻璃激光器等。它们的结构大致相同，特点是小而坚固、功率高，钕玻璃激光器是目前脉冲输出功率最高的器件，已达到数十兆瓦。 （2）气体激光器：它的工作物质为气体。现已有各种气体原子、离子、金属蒸气、气体分子激光器。常用的有二氧化碳激光器、氦氖激光器和一氧化碳激光器，其形状如普通放电管，特点是输出稳定，单色性好,寿命长,但功率较小，转换效率较低。 （3）液体激光器:它又可分为螯合物激光器、无机液体激光器和有机染料激光器，其中最重要的是有机染料激光器，它的最大特点是波长连续可调。 （4）半导体激光器：它是较年轻的一种激光器，其中较成熟的是砷化镓激光器。特点是效率高、体积小、重量轻、结构简单，适宜于在飞机、军舰、坦克上以及步兵随身携带。可制成测距仪和瞄准器。但输出功率较小、定向性较差、受环境温度影响较大。 应用——利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。 激光测长—— 精密测量长度是精密机械制造工业和光学加工工业的关键技术之一。现代长度
Q3XTBLD-Q8激光位移传感器厂家 Q3XTBLD-Q8激光位移传感器是新一代非接触式、高精度测距设备，其功能强大，结构 坚固，专为工业及野外测量、监测使用而设计。它是一种当前先进的经济型在线位移检测 系统，具有惊人的测试精度和极高的稳定性，由于是在线式连续检测，免去了像手持激光 测距仪的人工点发，可无人值守连续监测，其位置数据还可传送到远程监控终端，是工业 自动化和生产智能管理的理想仪器。LT3NI LE550I LT7PIVQ LTF12IC2LDQ 国产激光位移传感器可在30米范围内检测垂直或倾斜的目标，不受颜色、材料或光泽度影响。 一、10m激光测距位移传感器传感器特点 1，可以设置的不同的地址（最大可以设置 249 个不同的地址），方便单总线，多机 组网。而且通过配套生产的专用接头，可无上限串连传感器。 2，具有模拟量反向（可以随距离增加而减小，或随距离增加而增加）输出功能，且 模拟量输出范围对应的距离可以任意调整。非常适合于液位、料位、物位等测量。而且模 拟量输出为标准 4-20MA ，可以直接接入 PLC、二次仪表等设备，方便入网。 3，具有开关量输出功能，而且开关输出点、开关输出状态均可通过命令进行调整。适 用于过程控制，平整度检査，厚度检测等场合。 4，数字接口形式有 RS232，RS422，RS485 可以任意切换，只需要更换一根通讯电缆 即可，无需对传感器做任何改动。 5，测距起始点可以设置为前端和尾端，方便用户安装需要。
型号Q3XTBLD-Q8 测量距离30M 测量精度（2σ标准偏差）±1.5mm 激光650nm / class Ⅱ类 测量频率50Hz、100Hz 开关量输出开路输出 模拟量输出4-20mA、0-20mA、0-5V、0-10V 输出 通讯方式标准RS-232 输出（波特率可调 4800、9600、19200、38400）脉冲触发测量，标准 RS-232 输出（波特率同上） 标准RS-485 输出（波特率同上） 4-20mA、0-20mA、0-5V 输出 供电范围 DC : 20-----30 V 最大功率 P ≤ 1.8W 操作温度 -20oC to +60oC 储存温度 -25oC to +85oC 防护等级 IP67
激光位移传感器精选文 档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
研究生课程考核试卷 （适用于课程论文、提交报告） 科目：机电系统设计与分析教师： XXX 姓名： XXX 学号： 专业：机械工程类别：学术 考生成绩： 阅卷评语： 阅卷教师 (签名) 重庆大学研究生院制 激光位移传感器 摘要：激光位移传感器是一种非接触式的精密激光测量系统,它具有适应性强、速度快、精度高等特点,适用于检测各种回转体、箱体零件的尺寸和形位误差。 且随着21世纪的到来，人们开始进入了以知识经济为特征的信息时代。激光位移传感器等作为工业自动化技术工具的自动化仪表及装置正向数字化、智 能化、网络化发展。这也推进了激光位移传感器在机械产品中应用的进程[1]。 本文前半部分介绍激光位移传感器的分类及其原理，后半部分介绍其在机械产品中的应用。 关键字：激光位移传感器；原理；应用 1 激光位移传感器原理及特点 按照测量原理，激光位移传感器原理分为激光三角测量法和激光回波分析法，激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则
用于远距离测量，下面分别介绍激光位移传感器原理的两种测量方式。其实物图如图所示。 图激光位移传感器 1.1激光三角测量法 三角测量法的工作原理图如图所示。激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜头，被内部的CCD线性相机接收，根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离[1][2]。 同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关量输出可独立设置检测窗口。 图激光三角测量法原理图 采取三角测量法的激光位移传感器最高线性度可达1um，分辨率更是可达到的水平。比如ZLDS100类型的传感器，它可以达到%高分辨率，%高线性度，高响应，适应恶劣环境。 激光回波分析法 激光回波分析法的原理图如图所示。激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成[3]。激光位移传感器通过激光发射器
《材料工程检测技术》课程作业（二）： 位移传感器的发展现状概述 课程： 任课老师： 学院（系）： 专业： 学生姓名： 学号：
1 位移传感器 位移是指物体位置对参考点产生的偏移量,是指物体相对于某参考坐标系一点的距离的变化量,它是描述物体空间位置变化的物理量。位移传感器又称为线性传感器,是将位移转换成电量的传感器。位移传感器的发展经历了两个阶段,经典位移传感器阶段和半导体位移传感器阶段。 2 位移传感器的分类 2.1 电位器式 电位器位移传感器分为绕线电位器和非绕线电位器2种：绕线电位器一般由电阻丝烧制在绝缘骨架上,由电刷引出与滑动点电阻对应的输入变化。电刷由待测量位移部分拖动,输出与位移成正比的电阻或电压的变化；常见的非线绕式电位器位移传感器是在绝缘基片上制成各种薄膜元件,如合成膜式、金属膜式、导电塑料和导电玻璃釉电位器等。 2.2 电阻应变式 传感器是由弹性敏感元件和电阻应变片构成,当测量杆随试件产生位移时,弹性敏感元件在感受到测量杆变化而产生变形,其表面产生的应变与测量杆的位移成线性关系。这种传感器具有线性好、分辨率较高、结构简单和使用方便等特点,其位移测量范围较小,通常在0.1um-0.1mm之间,测量精度小于2% ,线性度为0.1%一0.5%。 2.3 电容式 电容传感器通过位移来改变电容两个极板之间的距离,即将位移量转换成电容变化量进行测量的。 它具有功率小、阻抗高、动态特性好、可进行非接触测量等优点；但是电容传感器存在寄生电容和分布电容,会影响测量精度,且常用的变隙式电容传感器存在测量量程小,存在非线性误差等缺点。一般使用极距变化型电容式位移传感器和面积变化型电容式位移传感器。 2.4 电感式 电感式传感器利用电磁感应将被测位移转换成线圈的自感系数和互感系数的变化,再由电路转换为电压或电流的变化量输出,实现非电量到电量的转换。
位移传感器的主要分类 根据运动方式 直线位移传感器： 直线位移传感器的功能在于把直线机械位移量转换成电信号。 为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。 角度位移传感器： 角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。 根据材质 电位器式位移传感器：它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。图1中的电位器式位移传感器的可动电刷与被测物体相连。物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便，价格低廉。 霍耳式位移传感器：它的测量原理是保持霍耳元件（见半导体磁敏元件）的激励电流不变，并使其在一个梯度均匀的磁场中移动，则所移动的位移正比于输出的霍耳电势。磁场梯度越大，灵敏度越高；梯度变化越均匀，霍耳电势与位移的关系越接近于线性。图2中是三种产生梯度磁场的磁系统：a系统的线性范围窄，位移Z=0时，霍耳电势≠0；b系统当Z<2毫米时具有良好的线性，Z=0时，霍耳电势=0；c系统的灵敏度高，测量范围小于1毫米。图中N、S分别表示正、负磁极。霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长，因此常用于将各种非电量转换成位移后再进行测量的场合。 光电式位移传感器：它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。特点是属于非接触式测量，并可进行连续测量。光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。 根据型号特性 导电塑料位移传感器： 用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
激光位移传感器使用简介 激光位移传感器是基于三角测量原理设计，是一款短距离高精度的工业场合使用的产品。应用了当今先进的数字化背景抑制技术，大大提高了测量精度和抗干扰能力，EMI屏蔽，信号输出稳定，结实的工业塑胶外壳，IP67的防护等级，抗振冲击能力强都是这个系列的突出特点。 激光位移传感器外形尺寸小，易于安装，设置功能齐全，操作方便，带有RS485数字输出功能，带有M12的标准的接插件。可广泛用于钢铁工业，冶金工业，汽车工业，纺织工业，印刷工业，食品工业，机器人控制，还用于产品厚度检测，相对距离位置检测，高度检测等等场合。 性能特点： 检测距离40—60mm 红色激光670nm 小清晰光斑 无设置要求 高精度0.01/0.06mm 模拟量输出0—10V 连接器位置可旋转270° 光学参数： 激光特性：红色激光，波长670nm 激光等级：2级根据EN60825-1-3/97标准 参考被测物：Kodak灰色18% 100x100mm 电气参数：
工作电压：18...28V DC 电流损耗无负载：<35mA@24V DC 负载电流: <200mA 输出信号：模拟量 电压0…10V 最大3mA 分辨率：7μm，20μm，40μm，80μm 线性度：<1%MBE 显示：污染状态LED红色 运行LED绿色 温漂：10μm/K 短路保护：有 反极性保护：有 超载保护：有 机械参数 外壳材料：ABS抗冲击 窗口PMMA; LED窗口聚碳酸酯 外形尺寸：50x50x17mm 接线方式：M12x1接插件、4针 使用寿命：50000小时 产品重量：40g 配件：可选保护壳
低温工作加热器 高温环境降温配件 环境参数 环境光源：EN60947-5-2 EMC: EN60947-5-2 工作温度：0...50℃ 保存温度：-10...60℃ 保护等级：IP67 技术参数
