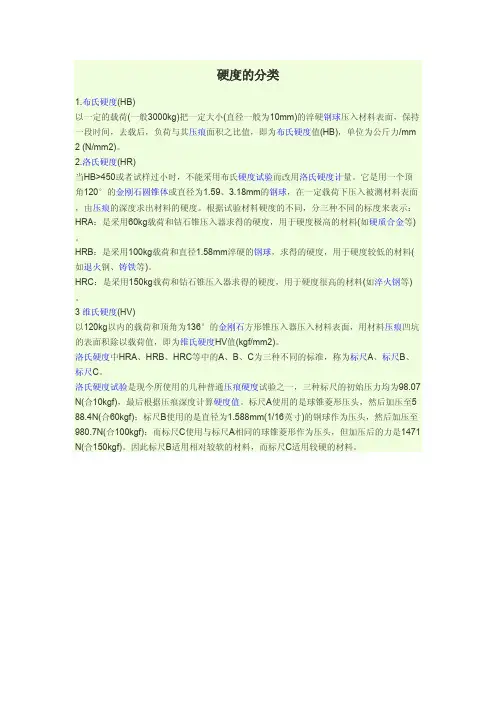

常用的硬度单位有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)
以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材
料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)
以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A 相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
各种金属硬度(单位)分析 硬度是指材料局部抵抗硬物压入其表面的能力称为硬度。试验钢铁硬度的最普通方法是用锉刀在工件边缘上锉擦,由其表面所呈现的擦痕深浅以判定其硬度的高低。这种方法称为锉试法这种方法不太科学。用硬度试验机来试验比较准确,是现代试验硬度常用的方法。常用的硬度测定方法有布氏硬度、洛氏硬度和维氏硬度等测试方法硬度是衡量金属材料软硬程度的一项重要的性能指标，它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。硬度试验根据其测试方法的不同可分为静压法（如布氏硬度、洛氏硬度、维氏硬度等）、划痕法（如莫氏硬度）、回跳法（如肖氏硬度）及显微硬度、高温硬度等多种方法。 布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质得刚健，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。 洛氏硬度可分为HRA、HRB、HRC、HRD四种，它们的测量范围和应用范围也不同。一般生产中HRC用得最多。压痕较小，可测较薄得材料和硬得材料和成品件得硬度。 维氏硬度以HV表示（参照GB/T4340-1999），测量极薄试样。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， 常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中HB及HRC较为常用。 HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。 洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同
洛氏硬度与布氏硬度之间的换算 布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质的钢件，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。 洛氏硬度可分为HRA、HRB、HRC、HRD四种，它们的测量范围和应用范围也不同。一般生产中HRC用得最多。压痕较小，可测较薄得材料和硬得材料和成品件得硬度。 维氏硬度以HV表示（参照GB/T4340-1999），测量极薄试样。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， 常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、
维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
1.0常用度量衡 常用度量衡有： 长度、质量、面积、体积、容积、角度、力、硬度、时间、扭矩、电流、电阻、电压、功率、及其它工厂常用计量单位单件、套、批、箱、类等。 1.1xx xx用字母表示为L。 xx的国际单位是米，字母表示为m。 有千米km、米m、分米dm、厘米cm、毫米mm、忽米cmm、丝米dmm、微米μ等。 1千米（1km）=1000米(1000m)1米（1m）=10分米(10dm)1分米(1dm)=10厘米(10cm)1厘米(1cm)=10毫米(10mm)1毫米(1mm)=10忽米(10cmm)1忽米(1cmm)=10丝米(10dmm)1丝米=10微米(10μ) 英尺(ft)与米（m）的换算：1英尺(1ft)= 0.3048米( 0.3048m)米（m）与英尺(ft)的换算：1米(1m)= 3.28084英尺( 3.28084ft)毫米(mm)与英寸(in)的换算：1毫米(1mm)= 0.039370英寸( 0.039370in)英寸(in)与毫米(mm)的换算：1英寸（1in）= 25.4毫米(mm) 1.2质量 质量用字母表示为m。
质量的国际单位是千克，字母表示为kg。 有千xxkg、xxg等。 1千克(1kg)=1000克(1000g) 1.3面积 面积用字母表示为S。 面积的国际单位是平方米，字母表示为m2。 1.4体积 体积用字母表示为V。 体积的国际单位是立方米，字母表示为m3。 1.5容积 容积的单位是升，用字母表示为L。 1立方米（1 m3）=1000升（1000L） 1.6角度 角度的标准单位是度，在数字的右上角以“?”表示。有度?、分?、秒?。1?(度)=60`(分)=3600``(秒) 1.7力 力用字母表示为F。 力的国际单位是xx，字母表示为N。 1.8硬度 硬度的测试方法有xx氏硬度HR C、xx氏硬度H
1Cr13的非热处理状态的硬度≤200HB: 力学性能 ●力学性能： 抗拉强度σb (MPa)：淬火回火,≥540; 条件屈服强度σ0.2 (MPa)：淬火回火,≥345; 伸长率δ5 (％)：淬火回火,≥25; 断面收缩率ψ (％)：淬火回火,≥55; 冲击功Akv (J)：淬火回火,≥78; 硬度：退火,≤200HB;淬火回火,≥159HB。 ●1Cr13淬火加热温度：1000-1050度，保温1到3小时，空冷，按回火温度高低不同，硬度随之不同。 580-650度回火，水冷，硬度HBS为254-302； 560-620度回火，水冷，硬度HBS为285-341； 550-580度回火，水冷，硬度HBS为254-362 ； 520-560度回火，水冷，硬度HBS为341-388； 小于300度回火，空冷，硬度HBS大于388。 二、硬度对照表： 根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。 抗拉强度 Rm N/mm2维氏硬度 HV 布氏硬度 HB 洛氏硬度 HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 -
碱度：把天然水经处理过的水的PH降低到相应于纯CO2水溶液的PH值所必须中和的水中强碱物种的总含量。按这个定义，碱度由强酸（盐酸或硫酸）滴定至终点，单位为ep/L. 硬度：通常说的总硬度指水中Ca2+,Mg2+的总量，这是因为其他离子的总含量远小于二者的含量，因此不予考虑。只有在其他量子含量很高时才考虑，其对硬度的影响。水中的阳离子（除H+外）一般也碳酸盐，重碳酸盐，硫酸盐及氯化物等形式存在。 硬度可以分为暂时硬度，永久硬度个负硬度等类型。 暂时硬度：又称碳酸盐硬度，指水中钙，镁的碳酸盐的含量，因天然水中碳酸盐含量很低，只有在碱性水中才存在碳酸盐。故暂时硬度一般是指水中重碳酸盐的含量，水在煮沸时其中的重碳酸盐分解出碳酸盐沉淀。常用的硬度单位是毫摩尔/升（mmol/L） 永久硬度：又称非碳酸盐硬度，主要指水中钙，镁的氯化物.硫酸盐的含量，之外尚有少量的钙.镁硝酸盐.硅酸盐等盐类，在常压9体积不变）情况下加热，这些盐类不会析出沉淀。常用的硬度单位是毫摩尔/升（mmol/L） 负硬度：指水中钾.纳的碳酸盐.重碳酸盐及氢氧化物的含量，又称为纳盐硬度。当水的总碱度大于总硬度时，就回出现负硬度。负硬度可以消除水的永久硬度，负硬度不能与永久硬度共存。常用的硬度单位是毫摩尔/升（mmol/L） 碱度和硬度是水的重要参数，二者之间的关系有以下三种情况： （1）总碱度〈总硬度，此时，水中有永久硬度和暂时硬度，无钠盐（负）硬度，则： 总硬度—总碱度=永久硬度 总碱度=暂时硬度 （2）总碱度〉总硬度，水中无永久硬度，而存在暂时硬度和钠盐硬度，则： 总硬度=暂时硬度 总碱度—总硬度=钠盐硬度（负硬度） （3）总碱度=总硬度，水中没有永久硬度和钠盐硬度，只有暂时硬度，则： 总硬度=总碱度=暂时硬度 1 / 1
硬度知识 一、硬度简介： 硬度，物理学专业术语，硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。。固体对外界物体入侵的局部抵抗能力，是比较各种材料软硬的指标。由于规定了不同的测试方法，所以有不同的硬度标准。各种硬度标准的力学含义不同，相互不能直接换算，但可通过试验加以对比。 一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布氏硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷将一定大小的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 测试载荷与测试钢球的直径需根据材料的实际性能再确定。 标注方法举例 150HBW10/1000/30表示压头直径为10mm的硬质合金球，在1000kgf试验力的作用下，保持30s时测得的布氏硬度值为150 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金和薄硬钢带材料)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁、正火钢、软钢、部分不锈钢及较硬的铜合金等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢、回火钢、调质钢和部分不锈钢等), 这是金属加工行业应用最多的硬度试验方法。 表面洛氏硬度试验采用三种试验力，两种压头，它们有6种组合，对应于表面洛氏硬度的6个标尺。表面洛氏硬度试验是对洛氏硬度试验的一种补充，在采用洛氏硬度试验时，当遇到材料较薄，试样较小，表面硬化层较浅或测试表面镀覆层时，就应改用表面洛氏硬度试验。这时采用与洛氏硬度试验相同的压头，采用只有洛氏硬度试验几分之一大小的试验力，就可以在上述试样上得到有效的硬度试验结果。表面洛氏硬度的N标尺适用于类似洛氏硬度的HRC、HRA和HRD测试的材料；T标尺适用于类似洛氏硬度的HRB、HRF和HRG测试的材料。 HRC标尺的使用范围是20~70HRC，当硬度值小于20HRC时，因为压头的圆锥部分压入太多，灵敏度下降，这时应改用HRB标尺。尽管HRC标尺被规定的上限值为70HRC，但是当试样硬度大于67HRC时，压头尖端承受的压力过大，金刚石容易损坏，压头寿命会大大缩短，因此一般应改用HRA标尺。
硬度是衡量材料软硬程度的一个性能指标。硬度试验机的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即洛氏硬度计HR-150A、布氏硬度计HB-3000B，HRB，HRC、维氏硬度HV，橡胶塑料邵氏硬度HA,HD等硬度其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度Hl、肖氏硬度HS则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1.HRC含意是洛式硬度C标尺， 2.HRC和HB在生产中的应用都很广泛 3.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛式硬度A标尺HRA。若硬度低于此范围则用洛式硬度B标尺HRB。布式硬度上限值HB650，不能高于此值。 4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。 布氏硬度计之压头为淬硬钢球HBS或硬质合金球HBW，试验载荷随球直径不同而不同，从3000到31.25公斤力。 5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。 6.洛式硬度的硬度值是一无名数，没有单位。因此习惯称洛式硬度为多少度是不正确的。布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。 7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。 8.在一定条件下，HB与HRC可以查表互换。硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。 济南金力试验仪器提供技术支持
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换 算 ?来源：广州市广精精密仪器有限公司 ?时间：2009-5-8 15:31:49 ?字体：大中小 ?阅读：402 硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， 镍带不同硬度值： M 80-100 1/4Y 90-120 Y2 140-170 Y 190-210 ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两
者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）
常用的硬度单位有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A 相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。 邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据；90度及以上的用邵氏D硬度计测试并得出数据。 硬度常有几种表示方法：肖氏硬度（又称：邵氏硬度）、洛氏硬度、布氏硬度（又称：勃氏硬度）、洛克氏硬度；其换算关系详见下列公式： 1、肖氏硬度（HS） =布氏硬度（BHN）/10 + 12 2、肖氏硬度（HS） =洛氏硬度（HRC）+ 15 3、布氏硬度（BHN）=洛克氏硬度（HV）
布氏硬度、洛氏硬度与维氏硬度的换算
硬度知识 一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。 常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬 度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢 球，求得的硬度，用于硬度较低的材料(如退火钢、
铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬 度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 ################################################### ########################################## 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
钢材的硬度种类 钢的硬度种类 常见钢材硬度的理解其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。上述三个标尺适用范围如下： HRA（金刚石圆锥压头）20-88 HRC（金刚石圆锥压头）20-70 HRB （直径1.588mm钢球压头）20-100 洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。但是，由于其压痕小，故硬度值不如布氏法准确。 C、维氏硬度（HV）维氏硬度试验也是一种压痕试验方法，是将一个相对面夹角为1360的正四棱锥体金刚石压头以选定的试验力（F）压入试验表面，经规定保持时间后卸除试验力，测量压痕两对角线长度。维氏硬度值是试验力除以压痕表面积所得之商，其计算公式为：式中：HV－－维氏硬度符号，N/mm2（MPa）； F－－试验力，N； d －－压痕两对角线的算术平均值，mm。维氏硬度采用的试验力F为5（49.03）、10（98.07）、20（196.1）、30（294.2）、50（490.3）、100（980.7）Kgf（N）等六级，可测硬度值范围为5～1000HV。表示方法举例：640HV30/20表示用30Hgf （294.2N）试验力保持20S（秒）测定的维氏硬度值为640N/mm2（MPa）。维氏硬度法可用于测定很薄的金属材料和表面层硬度。它具有布氏、洛氏法的主要优点，而克服了它们的基本缺点，但不如洛氏法简便。维氏法在钢管标准中很少用。 HB是用一定的力将一定直径（2.5、5、10）的钢球压向被测材料的表面，然后测量被测材料表面钢球压痕的直径以判断材料的硬度。材料的原始状态和钢材的退火、正火或调质常用HB。 HR有A、B 、C3三种。 其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时， HR=130-e 式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即
邵氏硬度测量与常见硬度对照表 什么是硬度 硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。硬度可分相对硬度和绝对硬度。绝对硬度一般在科学界使用，生产实践中很少用到。我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。邵氏一般用于橡胶类材料上。 邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。 邵氏硬度简介 一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD 邵氏硬度计 邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。 邵氏硬度计(3张) 原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。计算公式为HA=100-L/0.025和HD=100-L/0.025。硬度计算公式1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 常见邵氏硬度值的对比： Bicycle gel seat 15-30 OO 口香糖20 OO Sorbothane 40 OO Sorbothane 30-70 A 橡皮筋25 A Door seal（车窗外侧密封条）55 A 汽车轮胎70 A Soft skateboard wheel（软滑板轮子78 A Hydraulic O-ring70-90 A Hard skateboard wheel（硬滑板轮子）98 A Ebonite Rubber 100 A Solid truck tires（固定卡车轮胎）50 D
硬度单位 硬度单位金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB）硬度单位 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2（MPa）。 其计算公式为：硬度单位 式中：F－－压入金属试样表面的试验力，N； D－－试验用钢球直径，mm； d－－压痕平均直径，mm。
硬度单位测定布氏硬度较准确可靠，但一般HBS只适用于 450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。 举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf （9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HK） 硬度单位洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度单位HW 是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 时代公司生产的TH140、TH160、HLN-11A就有此功能，是传统台式硬度机的有益补充！ 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 利用算公式HR=（K-H）/C便可以计算出K为常数，压头时K=，球压头时K=；H为主载菏解除后试件的深度；C也为常数，一般情况下C=。 根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料
里氏硬度、洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算 里氏硬度、洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 另外：
以下是洛氏硬度、布氏硬度、维氏硬度的常用范围值的对照表。 洛氏硬度洛氏硬度布氏硬度维氏硬度近似强度 HRC HRA HB 30D2 HV σ(MPa) 70 86.6 - 1037 - 69.5 86.3 - 1017 - 69 86.1 - 997 - 68.5 85.8 - 978 - 68 85.5 - 959 - 67.5 85.2 - 941 - 67 85 - 923 - 66.5 84.7 - 906 - 66 84.4 - 889 - 65.5 84.1 - 872 - 65 83.9 - 856 - 64.5 83.6 - 840 - 64 83.3 - 825 - 63.5 83.1 - 810 - 63 82.8 - 795 - 62.5 82.5 - 780 - 62 82.2 - 766 - 61.5 82 - 752 - 61 81.7 - 739 -
60.5 81.4 - 726 - 60 81.2 - 713 2607 59.5 80.9 - 700 2551 59 80.6 - 688 2496 58.5 80.3 - 676 2443 58 80.1 - 664 2391 57.5 79.8 - 653 2341 57 79.5 - 642 2293 56.5 79.3 - 631 2247 56 79 - 620 2201 55.5 78.7 - 609 2157 55 78.5 - 599 2115 54.5 78.2 - 589 2074 54 77.9 - 579 2034 53.5 77.7 - 570 1995 53 77.4 - 561 1957 52.5 77.1 551 1921 52 76.9 543 1885 51.5 76.6 534 1851 51 76.3 525 1817 50.5 76.1 517 1785 50 75.8 509 1753 49.5 75.5 501 1722 49 75.3 493 1692
抗拉强度 Rm N/mm2维氏硬度 HV 布氏硬度 HB 洛氏硬度 HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1
835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456) 47.7 1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7
洛氏硬度是以压痕塑性变形深度来确定硬度值的指标，以0.002毫米作为一个硬度单位。在洛 氏硬度试验中采用不同的压头和不同的试验力，会产生不同的组合，对应于洛氏硬度不同的标尺。常用 的有3个标尺，其应用涵盖了几乎所有常用的金属材料。 洛氏硬度（HR）测试当被测样品过小或者布氏硬度（HB）大于450时，就改用洛氏硬度计量。 试验方法是用一个顶角为120度的金刚石圆锥体或直径为1.5875mm/3.175mm/ 6.35mm/12.7mm的钢球， 在一定载荷下压入被测材料表面，由压痕深度求出材料的硬度。最常用的三种标尺为A、B、C，即HRA、HRB、HRC，要根据实验材料硬度的不同，选用不同硬度范围的标尺来表示： HRA是采用60Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如：钢材薄板、硬 质合金。 HRB 是采用100Kg载荷和直径1.5875mm淬硬的钢球求得的硬度，用于硬度较低的材料。例如：软钢、有色金属、退火钢等。 HRC 是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如：淬火钢、铸 铁等。 布氏硬度-HB 布氏硬度（Brinell Hardness）的测定原理是用一定大小的试验力F(N)（力的单位通常为公斤 力kgf，注：1kgf=9.8N，kgf即一千克的力的意思），把直径为D（mm）的淬火钢球或硬质合金球压入 被测金属的表面（图1），保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d (mm)，然后 按公式求出布氏硬度HB值，或者根据 d 从已备好的布氏硬度表中查出HB值。 HBS和HBW都是布氏硬度符号，但是有区别： HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料。 HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。 而且HBS已经停止使用。在2003年6月1日以前，我国执行的是国家标准GB/T231-1984,布氏 硬度试验用钢球压头进行试验的用HBS表示，用硬质合金球头试验的用HBW表示。同样的试块，当其它 试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。 从2003年6月1日开始，原国标GB/T231-1984废止，我国等效执行国际标准ISO6506，制定了新的国 家标准：GB/T231.1-2002,文中明确取消了钢球压头，全部采用硬质合金球头。因此HBS停止使用，全 部用HBW表示布氏硬度符号。 维氏硬度-HV 维氏硬度是材料硬度的一种标准。是英国史密斯（Robert L. Smith）和塞德兰德（George E. Sandland）于1921年在维克斯公司（Vickers Ltd）提出的。 以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面，保持规定 时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。它适用于较大工件和较深表面层的硬度 测定。维氏硬度尚有小负荷维氏硬度，试验负荷1.961~<49.03N，它适用于较薄工件、工具表面或镀层 的硬度测定；显微维氏硬度，试验负荷<1.961N，适用于金属箔、极薄表面层的硬度测定。 HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压 入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值(HV)。 HV前面的数值为硬度值，后面则为试验力，如果试验力保持时间不是通常的10-15秒，还需在 试验力值后标注保持时间。 如：600HV30/20---采用30千克力的试验力，保持20秒，得到硬度值为600.
