文件编号制定日期版本/页次页次

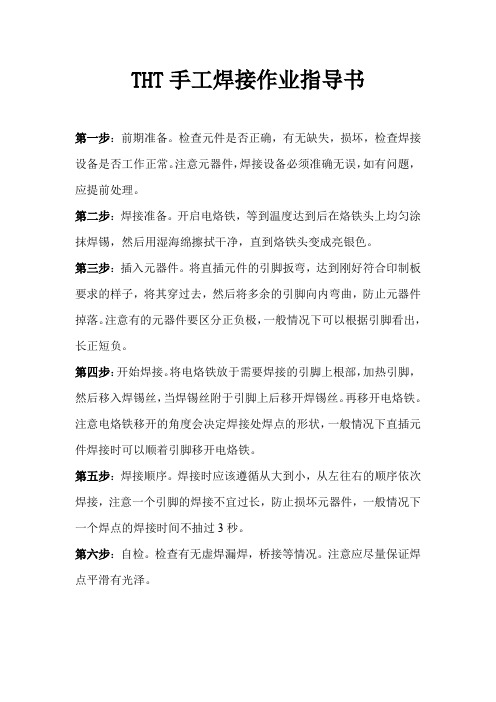

手工焊接作业指导书
1. 目的：
规范电路板的手工焊接作业程序，使操作者能正确安全的进行生产。
2. 范围：
适用于本公司现经过培训的操作人员
3. 操作规程
操作名称
操作方法
注意事项
视图或参数
前期准备
确认焊锡丝，烙铁。烙铁头在焊接前应挂上一层光亮的焊锡。所焊印制电路板的装配图，并按图纸配料检查元器件型号、规格及数量是否符合图纸上的要求。
保证焊接人员戴防静电手环，烙铁接地用万用表交流档测试烙铁头和地线之间的电压，要求小于5V ，否则不能使用。烙铁头是否氧化或有脏物，如有可在湿海绵上擦去脏物。
烙铁操作
电烙铁与焊锡丝的握法：手工
焊接握电烙铁的方法有反握、正握及握笔式三种。 焊锡丝有两种拿法。
选择拿法时以顺手为标准，小心避免烙铁烫伤。
焊接方法
手工焊接有四个步骤； 1.加热焊件 2.移入焊锡 3.移开焊锡丝 4.移开电烙铁
烙铁的焊接温度由实际使用情况决定，一般来说以焊接一个锡点的时间限制在3秒最为合适
元器件的插焊
元器件整形后，用食指和中指夹住元器件，准确插入印制电路板规定位置，插装到位后用镊子将穿过孔的引脚向内折弯，以免元器件掉出，然后进行焊接操作。
在插焊时注意元器件有无正负极的区分，有区分的元器件要确保正负极的正确后才可焊接，折弯或整形后有字符的元器件面应置于容易观察的位置。
（电阻器） 印制电路板的焊接
将电阻器按图纸要求装入规定位置，并要求标记向上，字向一致，装完一种规格再装另一种规格并尽量使电阻器的高低一致，焊接后将露在印制电路板表面上多余的引脚齐根剪去
焊接时注意避免烙铁在一点上停留时间过长，以免造成电路板过热损坏。
有正负极的电阻要注意不要把正负极接反。
文件编号 制定日期 版本/页次
页 次
操作名称
操作方法
注意事项
视图或参数
（电容器）
印制电路板的焊接
将电容器按图纸要求装入规定位置，并注意有极性的电容器其“+” “－”极不能接错。
电容器上的标记方向要易看得见。
（二极管）
印制电路板的焊接
正确辨认正负极后按图纸或工艺资料要求装入规定位置，型号及标记要易看得见。 焊接立式二极管时对最短的引脚焊接，时间不要超过2秒钟。
（三极管）
印制电路板的焊接
按图纸或工艺资料要求将e 、b 、c 三根引脚装入规定位置，焊接时间应尽可能的短 焊接时用镊子夹住引脚，以
帮助散热，焊接大功率三极管时，若需要加装散热片，应将接触面平整，打磨光滑
后再紧固
（集成电路）
印制电路板的焊接
按照图纸或工艺资料要求，检查集成电路的型号、引脚位置是否符合要求，焊接时先焊集成电路边沿的二只引脚，以使其定位，然后再从左到右或从上至下进行逐个焊接， 烙铁一次沾取锡量为焊接
2～3只引脚的量，烙铁头先接触印制电路的铜箔，待焊锡进入集成电路引脚底部时，烙铁头再接触引脚，接触时间以不超过3秒钟为宜，而且要使焊锡均匀包住
引脚
手插元器件拆卸
一手拿着电烙铁加热待拆元器件引脚焊点，一手用镊子夹着元器件，待焊点焊锡熔化时，用夹子将元器件轻轻往外拉
拉时不能用力过猛，以免将焊盘拉脱
多焊点元器件拆法
采用吸锡枪逐个将引脚焊锡吸干净后，再用夹子取出元器件。
借助吸锡材料靠在元器件引脚用烙铁和助焊剂加热后，抽出吸锡材料将引脚上的焊锡一起带出，最后将元器件取出。
使用热风枪的时候不要时间过长，以免烧坏元件和电路板。
文件编号 制定日期
版本/页次页次操作名称操作方法注意事项视图或参数
补焊补焊的步骤及方法遵照上面的
手工焊接工艺要求
焊接时要注意温度及时间
的控制，以防止元器件及线
路板的损坏。
自检手工焊接完成后，先检查一遍所
焊元器件有无错误，有无漏焊，
桥连，虚焊等问题。
检查时可借助放大镜仔细
观察，防止遗漏。
整理工作台关掉电源，将未用完的材料或元
器件分类放回原位，将桌面上残
余的锡渣或杂物清扫干净，将工
具及未用完的辅助材料归位放
好，保持台面整洁
工作人员应先洗净手后才
能喝水或吃饭，防止锡珠对
人体造成危害
附表：手工焊接常见的不良现象及原因分析对照表：
焊点缺陷外观特点危害原因分析
过热焊点发白，表面较粗糙，
无金属光泽
焊盘强度低容易剥落
1.烙铁功率过大
2.加热时间过长
冷焊表面呈豆腐渣状颗粒，
可能有裂纹
强度低导电性能不好焊料未凝固前焊件抖动
拉尖焊点出现尖端
外观不佳容易造成
桥连短路
1．助焊剂过少且加热时间过长
2.烙铁撤离角度不当
桥连相邻导线连接电气短路
1.焊锡过多
2.烙铁撤离角度不当
铜箔翘起
铜箔从印制板上剥离印制电路板损坏焊接时间太长，温度过高
虚焊焊锡与元器件引脚和铜箔
之间有明显黑色界限，焊锡
向界限凹陷
产品时好时坏
工作不稳定
1．元器件引脚未清洁好、未镀
好锡或锡氧化
2．印制板未清洁好或喷涂的助
焊剂质量低劣
焊料过多焊点表面向外凸出
浪费焊料且可能
包藏缺陷
焊丝撤离过迟
焊料过少焊点面积小于焊盘的80%
焊料未形成平滑的过渡面
机械强度不足
1.焊锡流动性差
2.焊锡撤离过早
3.助焊剂不足
4.焊接时间太短
钢结构焊接作业指导书 编制部门：生产部 编制： 审核： 批准： XXXXX钢结构公司 2013年2月
钢结构焊接工艺指导书 根据我公司现有的技术和装备能力,钢结构工厂制作焊接方法有：手工电弧焊；埋弧自动焊；二氧化碳气体保护焊。该焊接工艺指 导书配合《钢结构工厂制作工艺指导书》使用。 本标准所引用的技术规范与标准分为“执行技术规范与标准”和 “参考技术规范与标准”两部分。 2.1执行技术规范与标准 2.1.1 GB50205-2002 《钢结构工程施工及验收规范》 2.1.2 GB986-88 《埋弧焊焊缝坡口的基本形式和尺 寸》 2.1.3 JGJ81-2002 《建筑钢结构焊接技术规程》 2.1.4 GB50205-2001 《钢结构工程施工质量验收规范》 2.1.5 GB5293 《碳素钢埋弧焊用焊剂》 2.2参考技术规范与标准 2.2.1 《钢结构制作安装手册》 2.2.2 《建筑钢结构施工手册》 2.2.3 《焊接手册》 2.2.4 《钢结构工程施工工艺标准》 一、焊接材料 1、焊接材料 1.1电焊条、埋弧焊丝、二氧化碳气体保护焊丝、埋弧焊剂都应有出 厂质量证明书。钢结构常用钢材所对应的焊材见附表(一)。 一般焊接材料选用附表（一） 钢材强CO 2气体保护焊
度等级 σ （MPa ） 钢 号 手弧焊 焊 条 埋 弧 焊 焊 丝 焊 剂 焊 丝 235 Q235 (A) Q235F (A\F) E4303 E4301 E4316 E4315 E4310 H08A H08MnA HJ431 H10MnSi H08MnA 345 16Mn 16Mnq E5016 E5015 不开坡口对接 H08A 中板开坡口对接 H08MnA H10Mn2 H10MnSi 厚板深坡口 H10Mn2 HJ431 HJ350 H08Mn2Si 390 15MnV 15MnVq E5016 E5015 E5516 E5515 不开坡口对接 H08A 中板开坡口对接 H10Mn2 H08Mn2Si HJ431 H08Mn2Si
焊接作业指导书及焊接 工艺 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
焊接作业指导书及焊接工艺 1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： .适用于钢结构的焊接作业。 .不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4.工作流程 作业流程图 4.1.1.查看当班作业计划 4.1.2.阅读图纸及工艺 4.1.3.按图纸领取材料或半成品件 4.1.4.校对工、量具；材料及半成品自检 4.1. 5.焊接并自检 4.1.6.报检
.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。 4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： .焊前准备
二氧化碳保护焊机安全操作规程 1. 此类设备属特种作业设备，必须持证上岗，上岗证由市劳动部门统一颁发。 2. 本机必须由受过专业培训的人员操作； 3. 在移动焊机时，应取出机内易损电子器材单独搬动。 4. 焊机内的接触器、断电器的工作元件，焊枪夹头的夹紧力以及喷嘴的以及喷嘴的绝缘性能等，应定期检查。 5. 咼频引弧焊机或装有咼频引弧装置时，焊接电缆都应有铜网编织屏蔽套，并可靠接地。 6. 焊机使用前应检查供气、供水系统，不得在漏水、漏气的情况下运行。 7. 气体保护焊机作业结束后，禁止立即用手触摸焊枪导电嘴，以免烫伤。 8. 盛装保护气体的高压气瓶就小心轻放竖立固定，防止倾倒。气瓶与热源距离应大于3m 9. 采用电热器使二氧化碳气瓶内液态二氧化碳充分氧化时，焊机必须使用规范的输入电压，应低于 36V;外壳接地可靠。工作结束立即切断电源和气源。 10. 在无严重影响焊机绝缘性能和引起腐蚀的环境中使用； 11. 焊机必须有符合规范的接地装置，必要时安装漏电保护器；
12. 工人操作时要要穿戴焊帽、眼镜及必要的绝缘防护用具； 13. 焊把、焊枪要轻拿轻放； 14. 严禁用力拉焊把线、焊机二次线，包括送丝机构线； 15. 操作工要按照工艺要求选择焊接电流、电压； 16. 对于抽头式焊机，严禁焊接时调节电压； 17. 焊机要定期（一个月）进行除尘保养，包括送丝软管； 18. 焊机不使用时，要切断电源，妥善保管； 19. 在连续施焊过程中，随时清理喷嘴内焊渣。 20. 焊丝上有油污必须清理，否则影响焊接质量。 21. 如果发现电机火花过大应及时修理。 22. 随时注意导电嘴的磨损情况，注意焊丝的存放，防止生锈。
**********热力工程（****段） 焊接作业指导书 编制： 审核： 审批： *****有限公司
目录 第一章总则 (1) 1.1 适用范围 (1) 1.2 编制依据 (1) 第二章工程概况 (1) 2.1 工程概况 (1) 第三章母材及材料设备 (1) 3.1 母材 (1) 3.2 焊材 (1) 3.3 焊接设备 (2) 第四章焊接准备 (2) 4.1 作业人员 (2) 4.2 焊工安全操作规程 (2) 4.3 焊接工艺评定 (3) 第五章焊接工艺 (3) 5.1焊接坡口 (3) 5.2对口点焊 (3) 5.3焊接方法 (4) 5.4焊接工艺要求 (4) 5.5焊缝返修 (5) 第六章质量检测 (5) 6.1 外观检测 (5)
6.2 无损检测 (6) 第七章安全管理措施 (6) 7.1 现场安全管理 (6) 7.2 危险因素及其控制措施 (7)
第一章总则 1.1 适用范围 本作业指导书适用******热力管道的焊接工作。 1.2 编制依据 （1）《城市供热管网工程施工及验收规范》 CJJ28—2014 （2）《工业金属管道工程施工规范》GB 50235-2010 （3）《工业金属管道工程施工质量验收规范》GB 50184-2011 （4）《现场设备、工业管道焊接工程施工规范》GB 50236-2011 （5）《现场设备、工业管道焊接工程施工质量验收规范》GB 50683-2011 （6）******设计图纸 第二章工程概况 2.1工程概况 2.1.1本工程项目为********，管线全长为860米。该管道为GB2级压力管道，钢管材质Q235-B；管道采用有补偿与无补偿直埋相结合的冷安装方式敷设。热力管道主线包括DN500、DN450、DN400三个规格，起点为***，DN1000热力主干线，终点至***，端点设DN500、DN400的堵板各一个，穿越****采用顶管方式，在****东侧设置固定支架，主线阀门及波纹补偿器。在主干线上预留三个热力分支，一个DN300、两个DN250，在分支末端处设阀门井，内设分支阀门。 第三章母材及材料设备 3.1 母材 3.1.1本工程的复合钢管焊接坡口均为V形坡口，焊缝均为环形对接焊焊缝；其所用预制直埋保温管管径为Φ529*8、Φ478*8、Φ426*7、Φ325*7、Φ273*6五种规格；管材钢号均为Q235-B。 3.2 焊材 3.2.1焊条选用为E6010纤维素焊条、自保护药芯焊丝，焊条规格为φ3.2*350mm、φ2.0mm。各种规格的预制直埋保温管和焊条，均须有材料质量证明书和出厂合格证。 3.3焊接设备
CO2气体保护焊焊接作业指导书 1.0目的 为了规范CO2气体保护焊的参数要求，识别不同材料及焊接类型，建立完善的焊接参数的技术作业指导书。 2.0范围 适用于方正机械厂的CO2气体保护焊生产线 3.0术语 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 4.0基本技术要求 1、注意事项 （1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。 （2）选择正确的持枪姿势： a 身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。 b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。
c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。 d 保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。 2、基本操作 （1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整焊接规范参数。 （2）引弧：CO2气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。 a 引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10 ～15 mm。 b 将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。 c 按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。 3、焊接 引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。当坡口较宽时为保证二侧
焊接机器人安全操作规程 1范围: 本规程规定了本公司焊接机器人在实施焊接操作过程中避免人身伤害及财产损失所必须遵循的基本原则。本规程为安全地实施焊接操作提供了依据。本规程均适用于MAG焊接机器人。 2引用标准: 本规程引用GB9448-1999标准中有关焊接安全方面的相关条文和参照本公司MAG焊接机器人的使用说明书中的内容。 3责任: 焊接监督、焊接组长和操作者对焊接的安全实施负有各自的责任。 3.1 焊接监督 3.1.1 焊接监督必须对实施焊接的操作工及焊接组长进行必要的安全培训。培训内容包括:设备的安全操作、工艺的安全执行及应急
措施等。 3.1.2 焊接监督有责任将焊接可能引起的危害及后果以适当的方式(如:安全培训教育、口头或书面说明、警告标识等)通告给实施焊接的操作工和焊接组长。 3.1.3 焊接监督必须标明允许进行焊接的区域，并建立必要的安全措施。 3.1.4 焊接监督必须明确在每个区域内单独的焊接操作规则。并确保每个有关人员对所涉及的危害有清醒的认识并且了解相应的预防措施。 3.1.5 焊接监督必须保证只使用经过认可合格并能满足产品焊接工艺要求的设备(如机器人本体、控制装置、焊机、送丝机、电源电压、气瓶气压及调节器、仪表和人员的防护装置等)。 3.2 焊接组长 3.2.1 必须对设备的安全管理及工艺的安全执行负责，并担负现场管理、技术指导、安全监督和操作协作等。
3.2.2 必须保证: --各类防护用品得到合理使用; --在现场适当地配置防火及灭火器材; --指派火灾、故障排除时的警戒人员; --所要求的安全作业规程得到遵循。 3.2.3 在不需要火灾警戒人员的场合，焊接组长必须要在焊接工作业完成后做最终检查并组织消除可能存在的火灾隐患。 3.3 焊接操作工 3.3.1 焊接操作工必须具备对机器人焊接所要求的基本条件，并懂得将要实施焊接操作时可能产生的危害以及适用于控制危害条件的程序。焊接操作工必须安全地使用涵盖机器人及其辅助的设备，使之不会对生命及财产构成危害。 3.3.2 焊接操作工只有在规定的安全条件得到满足;并得到焊接监督或焊接组长准许的前提下，才可实施焊接操作。在获得准许的条
一、补焊作业员职责 1.补焊作业员要有良好的品质意识，良好的焊点才会有良好的品质。所补焊点的好坏 直接影响整个电源的工作性能。 2.补焊作业员品质要求，对所补焊点要焊接良好，不能有虚焊漏焊现象，焊点要牢固 光亮圆滑，看起来美观。 3.掌握正确的焊接方法，提高焊接技术水平不但可以节省焊锡丝和提高焊接效率还可 以大大降低不良率，提高生产效率 4.应保证焊接完毕后之半成品无制程不良。 二．正确的焊接方法 1.准备施焊：左手拿焊锡丝，右手握电烙铁进入备焊状态，同时认准位置要求烙铁头 保持干净，无锡渣等氧化物，并在表面镀有一层焊锡。 2.加热焊件：烙铁头同时接触两个被焊接物，使元器件与电路板焊盘要同时均匀受热。 3.送入焊锡丝：焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，注 意不要把焊锡丝送到烙铁头上。 4.移开焊锡丝：当焊锡丝熔化一定量后，立即向左上45度角方向移开焊锡丝。 5.移开烙铁：焊锡浸润焊盘和焊件的施焊部位以后，向右上45度方向移开烙铁结束 焊接。从第3步开始送入焊锡丝到第5步移开烙铁结束，时间大约1～2秒。 三、补焊操作步骤 1.目视法查看电路板正面电路板元器件平整度，有无漏插、错插及损伤情况。 2.用斜口钳将切脚时未切好，高度超过1～1.2mm的管脚剪平。 3.检查电路板用烙铁头将虚焊、短路、断路、连焊等不良焊点焊好，用锥子将需要开 孔的孔位打开。 4.对未露脚和未插到位的元件扶正插到位。 5.对一些元件较重发热大的元件如变压器、磁环、开关管、肖特基必须补焊到饱满。 6.电源上的大电解电容桥堆肖特基由于是拆机件，管脚有很多已氧化不上锡，要先把 它卸下来用刀片刮一下，然后重新补焊好。 7.补焊完毕后补焊作业员认真检查然后填写好工号记录。 四、焊点的技术要求 1.可靠的电气连接：要求焊点内部焊料和焊件之间润湿良好，使电流能够可靠的通过。 2.足够的机械强度：要求焊点保证一定的抗拉性能，焊点的结构焊接质量焊料性能都 对焊点的机械强度有很大的影响。 3.光洁整齐的外观：良好的焊点应该有标准的外形，表面光滑有光泽没有拉尖、缺锡、 锡珠、裂纹、针孔、夹渣等现象（标准焊点的形状为近似圆锥而表面稍微凹陷，成 漫坡状，以焊接元件为中心，对称成裙形展开。虚焊点的表面往往向外突出，可以 鉴别出来） 4.焊接要求一次成型：焊接时间控制在3秒以内，反复焊接次数不得超过3次。 五、焊点的质量检查 1.检查元件是否平整插到位有无漏插错插现象 2.线路板不得有短路连锡断路虚焊、少焊、焊盘铜箔翘曲、脱落现象。 3.应避免常见的焊点缺陷如：拉尖、缺锡、锡珠、裂纹、针孔、结晶松散、堆锡等现 象
文件编号：******/Z DS 05-2-2012 CO2气体保护焊焊接特殊过程作业指导书 编制： 校对： 审定： 会签： 批准： ******有限公司 2012年10月25 日
文件编号：******/ZD S 05-2-2012 CO2气体保护焊焊接特殊过程版本：第2版第0次修改 作业指导书页码：第2 页共6 页 1.范围 1.1、本作业指导书规定了CO2气体保护焊施焊的工艺要求和控制方法检验规范；1.2、本作业指导书适用于本公司碳素钢板、合金钢制作的零件、部件的焊接要求。 1.3、本作业指导书编制时，参考了如下标准： GB/T985.1-2008 气体、焊条电弧焊、气体保护焊和高能束焊的推荐坡口。 GB8110-87 二氧化碳保护焊用钢焊丝 JB/T9186-1999 二氧化碳气体保护焊工艺规程 2. 一般要求 2.1对设计的要求 2.1.1.焊缝的设计应保证易施焊，根据焊件的厚度、结构形式选择合适的接头形式及 坡口形式； 2.1.2.在设计图纸中应标注出待焊工件的材料牌号，并根据产品的具体需要提出焊缝 的相关技术要求； 2.2.人员 焊接技术工人必须经过焊接理论和操作培训，按规定考试合格并持有有效的资铬证书。 2.3.焊接设备、材料、工具 2.3.1 设备：CO2保护焊机CPXDS-350(焊枪、送丝机) 送气带。 均应完好无损，配有显示焊接工艺参数的仪器及仪表；焊接设备及仪表必须按时进行周期鉴定，鉴定合格并且处于有效期内。 2.3.2材料：焊丝ER50-6、CO2气体 气体纯度应大于99.5﹪，其水分要求小于1~2g/m3O2小于0.1﹪，为减少CO2气体中的水分，可将气瓶倒置一段时间，然后放正，拧开气阀将上部水分较多的气体放掉，同时在焊接气路系统中串联一个预热器。 焊接使用的材料均应符合技术标准（国、部、专标）的规定，均应有合格证或其它质量证明文件，并按厂有关规定进行入厂检验，且签有入厂复验合格证明方可使用。
焊接机器人安全操作规程 1 范围： 本规程规定了本公司焊接机器人在实施焊接操作过程中避免人身伤害及财产损失所必须遵循的基本原则。本规程为安全地实施焊接操作提供了依据。本规程均适用于MAG 焊接机器人。 2 引用标准： 本规程引用GB9448-1999标准中有关焊接安全方面的相关条文和参照本公司MAG焊接机器人的使用说明书中的内容。 3 责任： 焊接监督、焊接组长和操作者对焊接的安全实施负有各自的责任。 3.1 焊接监督 3.1.1 焊接监督必须对实施焊接的操作工及焊接组长进行必要的安全培训。培训内容包括：设备的安全操作、工艺的安全执行及应急措施等。 3.1.2 焊接监督有责任将焊接可能引起的危害及后果以适当的方式（如：安全培训教育、口头或书面说明、警告标识等）通告给实施焊接的操作工和焊接组长。 3.1.3 焊接监督必须标明允许进行焊接的区域，并建立必要的安全措施。 3.1.4 焊接监督必须明确在每个区域内单独的焊接操作规则。并确保每个有关人员对所涉及的危害有清醒的认识并且了解相应的预防措施。 3.1.5 焊接监督必须保证只使用经过认可合格并能满足产品焊接工艺要求的设备（如机器人本体、控制装置、焊机、送丝机、电源电压、气瓶气压及调节器、仪表和人员的防护装置等）。 3.2 焊接组长 3.2.1 必须对设备的安全管理及工艺的安全执行负责，并担负现场管理、技术指导、安全监督和操作协作等。 3.2.2 必须保证： ——各类防护用品得到合理使用； ——在现场适当地配置防火及灭火器材； ——指派火灾、故障排除时的警戒人员； ——所要求的安全作业规程得到遵循。 3.2.3 在不需要火灾警戒人员的场合，焊接组长必须要在焊接工作业完成后做最终检查并组织消除可能存在的火灾隐患。 3.3 焊接操作工 3.3.1 焊接操作工必须具备对机器人焊接所要求的基本条件，并懂得将要实施焊接操作时可能产生的危害以及适用于控制危害条件的程序。焊接操作工必须安全地使用涵盖机器人及其辅助的设备，使之不会对生命及财产构成危害。 3.3.2 焊接操作工只有在规定的安全条件得到满足；并得到焊接监督或焊接组长准许的前提下，才可实施焊接操作。在获得准许的条件没有变化时，焊接操作工可以连续地实施焊接操作。 4 安全规范： 4.1 人员及工作区域的防护 4.1.1工作区域的防护 4.1.1.1 设备：机器人本体、控制装置、焊接电源、焊机、

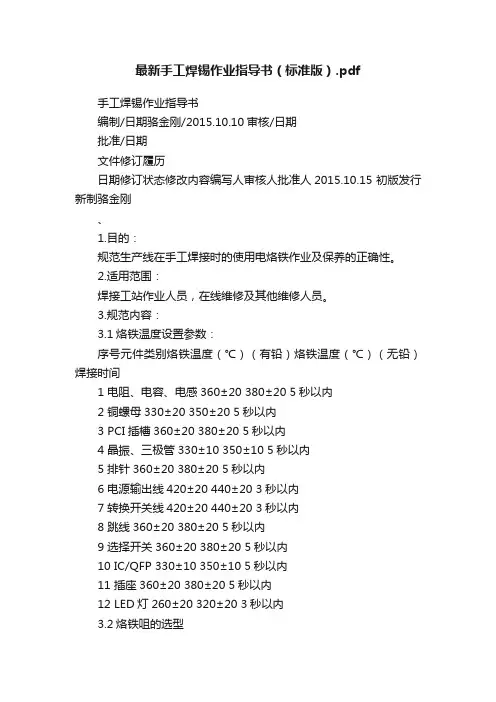

手工焊锡作业指导书 (标准版)
