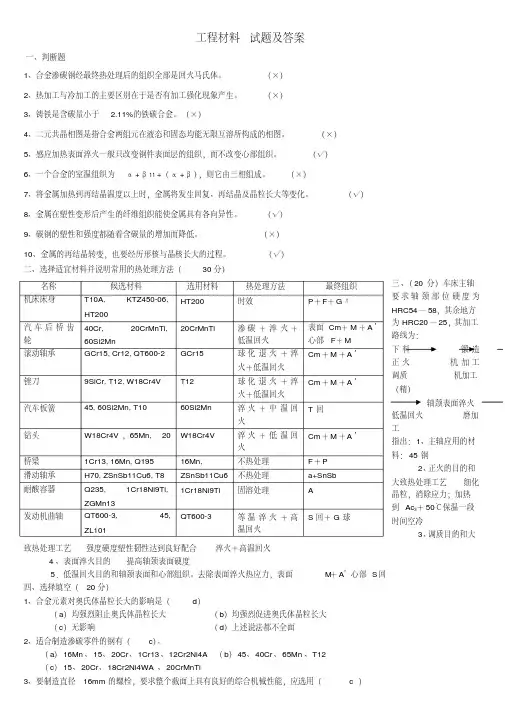

试题纸
课程工程材料班级
学号姓名
一、填空题（每空1分，共20分）
1.机械设计时常用抗拉强度和屈服强度两种强度指标。
2.若退火亚共析钢试样中先共析铁素体占41.6％，珠光体58.4％，则此钢的含碳量为约0.46％。
3.屈强比是屈服强度与，抗拉强度之比。
4.一般工程结构用金属是多晶体，在各个方向上的性能相同，这就是实际金属的各向同性现象。
5.实际金属存在点缺陷、线缺陷和面缺陷三种缺陷。实际晶体的强度比理想晶体的强度低（高，低）得多。
6.根据组成合金的各组元之间的相互作用不同，合金的结构可分为两大类：
固溶体和金属化合物。固溶体的晶格结构同溶剂，其强度硬度比纯金属的高。
7.共析钢加热至Ac1时将发生珠光体向奥氏体的转变，其形成过程包括四个阶段。
8.把两个45钢的退火态小试样分别加热到Ac1～Ac3之间和Ac3以上温度水冷淬火，所得到的组织前者为马氏体+铁素体+残余奥氏体，后者为马氏体＋残余奥氏体。
二、判断改错题（对打√，错打“×”并改错，每小题1分，共10分）
（）1.随奥氏体中碳含量的增高，马氏体转变后，其中片状马氏体减少，板条状马氏体增多。(×，片状马氏体增多，板条马氏体减少)
（）2.回火屈氏体、回火索氏体和过冷奥氏体分解时形成的屈氏体、索氏体，只是形成过程不同，但组织形态和性能则是相同的。(×，组织形态和性能也不同)
（）3.退火工件常用HRC标出其硬度，淬火工件常用HBS标出其硬度。(×，退火工件硬度用HBS标出，淬火工件硬度用HRC标出；)
（）4.马氏体是碳在α－Fe中所形成的过饱和固溶体；当发生奥氏体向马氏体的转变时，体积发生膨胀。√；
（）5.表面淬火既能改变工件表面的化学成分，也能改善其心部组织与性能。(5.×，表面淬火只能改变工件表面的组织与性能。)
（√；）6.化学热处理既能改变工件表面的化学成分，也能改善其心部组织与性能。（√）7.高碳钢淬火时，将获得高硬度的马氏体，但由于奥氏体向马氏体转变的终止温度在0℃以下，故钢淬火后的组织中保留有少量的残余奥氏体。
（）8.为了消除加工硬化便于进一步加工，常对冷加工后的金属进行完全退火。×，进行再结晶退火；
（）9.片状珠光体的机械性能主要决定于珠光体的含碳量。×，取决于珠光体的片间距；（）10.由于钢回火的加热温度在A1以下，所以淬火钢在回火时没有组织变化。×，尽管钢回火的加热温度在A1以下，但是淬火钢在回火时仍有组织变化。
三、选择题（每小题1分，共10分）
1.钢在淬火后所得的组织是（A ）
A.淬火马氏体
B.回火索氏体
C.回火屈氏体
D.索氏体
2.在淬火钢中，当含碳量增加到0.6％以后，随含碳量的增加，硬度增加缓慢，这是因
为（ A ）
A. 随含碳量的增加，残余奥氏体的量增多
B. 随含碳量的增加，片状马氏体的量增多
C. 随含碳量的增加，淬火内应力增大
D. 随含碳量的增加，非马氏体的量减少
3.若钢中加入的合金元素能使C曲线左移，则将使钢的淬透性（B ）
A.提高
B.降低
C.不改变
D.对小试样堤高，对大试样则降低
4.下列钢铁材料中切削性能较好的是（B ）
A.工业纯铁
B.45钢
C.白口铸铁
D.T12A钢
5.钢锭中的疏松可以能过下面哪种方法改善（B ）
A.完全退火
B.足够变形量的锻轧
C.扩散退火
D.正火
6.正火T8钢与完全退火T8钢相比（B）
A.前者珠光体更细密，故强度要低些
B. 前者珠光体更细密，故强度要高些
C.前者珠光体更粗大，故强度要低些
D. 前者珠光体更粗大，故强度要高些
7.退火亚共析钢，随含碳量的增加（B）
A.HBS、σb值减小，δ、a K值增加
B. HBS、σb值增加，δ、a K值减小
C. HBS、σb值增加，δ、a K值增加
D. HBS、σb值减小，δ、a K值减小
8.碳含量为Wc＝4.3％的铁碳合金具有良好的（ D ）
A. 可锻性
B. 切削加工性能
C. 可焊性
D. 铸造性能
9.建筑用钢筋宜选用（ C ）
A. 高碳钢
B.中碳钢
C. 低碳钢
D.工具钢
10.下述退火态钢中强度最高的是（ D ）
A.T13钢
B.45钢
C.65钢
D.T8钢
四、简答题（30分）
1.某厂仓库有20钢、45钢、T12钢和白口铸铁，大小和形状都一样，根据所学知识，可用哪些简单方法把它们迅速区分开？请说明理由。（5分）
答：方法一：硬度测试。硬度值大小顺序是：白口铸铁>T12钢>45钢>20钢。因为铁碳合金的硬度随含碳量的增加而升高；四种铁碳合金的含碳量是：白口铸铁（大于2.11%C）> T12钢（1.2%C）>45钢（0.45%）>20钢（0.2%C）。
方法二：分别制备四种材料的金相试样，在金相显微镜上进行显微组织观察。
亚共析钢组织为（F＋P），且亚共析钢中随含碳量增加铁素体减少，珠光体增多；过共析钢组织为（P＋Fe3CⅡ），且当Wc>0.9％时，Fe3CⅡ沿晶界呈网状分布；白口铸铁的组织中有莱氏体。所以，组织为（F＋P）而铁素体少的为20钢、珠光体多的为45钢；组织中有Fe3CⅡ沿晶界呈网状分布的T12钢，有莱氏体组织存在的是白口铸铁。
2．60钢经正常淬火后得到什么组织？经退火后得到什么组织？60钢淬火后分别在200℃、400℃、600℃回火又得到什么组织？（5分）
答：60钢淬火后组织为马氏体；（1分）
退火组织为珠光体＋铁素体；（1分）
200℃回火后组织为回火马氏体；（1分）
400℃回火后为回火屈氏体；（1分）
600℃回火后为回火索氏体。（1分）
3. 简述铸铁不同阶段石墨化程度与其最终组织的关系。（10分）
4.指出下列牌号材料的类别和成分（或数字含义）（10分）
牌号类别成分或数字含义
Q235A A级碳素结构钢235表示钢的屈服点值为235MPa
Q345 低合金高强度结构钢345表示钢的屈服点值为345MPa
20Cr 渗碳钢Wc＝0.2％，Cr < 1.5%
HT200 灰铸铁200表示灰铸铁抗拉强度为200 MPa
T10A 高级优质碳素工具钢Wc＝0.1％
W6Mo5Cr4V2 高速钢W=6%, Mo＝5％, Cr=4%, V=2%
GCr15SiMn 滚动轴承钢Cr=1.5%, Si、Mn<1.5％,
5CrMnMo 热作模具钢Wc=0.5%, Cr、Mn、Mo<1.5%
Cr12MoV 冷作模具钢Wc>1.0%, Cr=12%, Mo、V<1.5%
1Cr18Ni9Ti 奥氏体不锈钢Wc=0.1%,Cr=18%, Ni=8%,Ti<1.5%
五、综合分析题（10分）
用一根冷拉钢丝绳吊装一大型工件进入热处理炉，并随工件一起加热到1000℃保温，当出炉后再次吊装工件时，钢丝绳发生断裂，试分析其原因。
答：冷拉钢丝绳是利用加工硬化效应提高其强度的，在这种状态下的钢丝中晶体缺陷密度增大，强度增加，处于加工硬化状态。在1000℃时保温，钢丝将发生回复、再结晶和晶粒长大过程，组织和结构恢复到软化状态。在这一系列变化中，冷拉钢丝的加工硬化效果将消失，强度下降，在再次起吊时，钢丝将被拉长，发生塑性变形，横截面积减小，强度将比保温前低，所以发生断裂。
六、铁碳相图（20分）
1．默画出铁碳相图，并标注出共晶和共析成分点，以及A1、A3线和Acm线的位置；
2．40钢、60钢、T12钢的室温平衡组织是什么？它们从高温液态平衡冷却到室温要经过哪些转变？
3．画出纯铁、40钢、T12钢的室温平衡组织，并标注其中的组织。
1、 B . 、单项选择题（本大题共10小题，每小题2分，共20分） 长轴类零件在热处理后进行冷校直，可能会造成力学性能指标降低，主要是 1 C. : D . H 在零件图样上出现如下几种硬技术条件的标注，其中正确的是（ B ）。 B ）。 A . b ： A . HB159 B. 180 ?210H B C. 800HV D . 10?17HR C 3、间隙固溶体与间隙化合物的（ A .结构相同，性能不同 C .结构与性能都相同 固溶体的性能特点是（ 塑性韧性高、强度硬度较低 综合力学性能高 4、 A . D . ）。 D ）。 .结构不同，性能相同 结构与性能都不同 .塑性韧性低、强度硬度高 .综合力学性能低 5、在发生）（：：：L 的共晶反应时，三相的相对成分 （B ）。A . 相同 B .确定 C .不定D . 发 生变化 6、马氏体的硬度取决于（ C ） A .奥氏体的冷却速度 B . 奥氏体的转变温度 C. .奥氏体的碳含 量D .奥氏体的晶粒 7、对形状复杂，截面变化大的钢件进行淬火时, 应选用（ A ） A .高淬透性钢 B 中淬透性钢 C. 低 淬透性钢D.碳素钢 8、对形状复杂，截面变化大的零件进行淬火时, 应采用（ C ） 。A .水中淬火 B . 油中淬火C . 盐 浴中淬火D .空冷 9、GCr15钢中Cr 的平均含量为（ B ）。 A . 15% B . 1.5% C . .0.15% D .没有表示出来 10、高速钢二次硬化属于（ D ）。 A . 固溶强化 B . 细晶强化 C . 位错强化 D . 第二相强化 二、多项选择题（本大题共5小题，每小题4分， 共20分） C. D 1、 A . C. 2、 奥氏体是（BD ）。 碳在F e ::中的间隙固溶体 碳在F e ::中的有限固溶体 下列能进行锻造的铁碳合金是 B .碳在 D.碳在 （AB Fe ：冲的间隙固溶体 Fe ：冲的有限固溶体 A.亚共析钢 B .共析钢 ）。 .共晶白口铸铁 D .亚 共晶白口铸铁 影响碳钢淬火后残余奥氏体量的主要因素是（ 钢材本身的碳含量 B .钢中奥氏体的碳含量 3、 A . 4、 BD ）。 C .钢中碳化物的含量 D. A . C. 5、 汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（ 20号钢渗碳淬火后低温回火 B . 40Cr 淬火后高温回火 20CrMnTi 渗碳后淬火低温回火 D . ZGMn1水韧处理 下列钢种中，以球化退火作为预备热处理的钢种是（ BD ）。A . 钢的淬火加热温度 AC ）。 40Cr B . T12 C . 16Mn GCr15 、填空题（本大题共15空，每空2分，共30分） 1、 合金的相结构有 固溶体和金属化合物两大类，其中前者具有较好的 后者具有较高的硬度，适宜作强化相。 2、 用光学显微镜观察，上贝氏体的组织特征呈 3、 化学热处理的基本过程包括 分解 4、 促进石墨化的元素有 —碳—、—硅 1、 共晶转变和共析转变的产物都属于 2、 塑性变形后的金属经加热将发生回复、 3、 共析钢的含碳量为 0.7 7 %。 塑性性能，适宜作基本相； 羽毛状，而下贝氏体则呈 吸附 和 扩散 ，阻碍石墨化的元素， _ 两相混合物。 再结晶 针 状。 三个阶段。 _硫_、锰 。 、晶粒长大的变 化。
道路工程材料知识点考点 绪论 ● 道路工程材料是道路工程建设与养护的物质基础，其性能直接决定了道路工程质量和服务寿命和结 构形式。 ● 路面结构由下而上有：垫层，基层，面层。 ● 面层结构材料应有足够的强度、稳定性、耐久性和良好的表面特性。 第一章 ● 砂石材料是石料和集料的统称 ● 岩石物理常数为密度和孔隙率 ● 真实密度：指规定条件下，烘干岩石矿质实体单位真实体积的质量。 ● 毛体积密度：指在规定条件下，烘干岩石矿质实体包括空隙（闭口、开口空隙）体积在内的单位毛 体积的质量。 ● 孔隙率：是指岩石孔隙体积占岩石总体积（开口空隙和闭口空隙）的百分率。 ● 吸水性：岩石吸入水分的能力称为吸水性。 ● 吸水性的大小用吸水率与饱和吸水率来表征。 ● 吸水率：是岩石试样在常温、常压条件下最大的吸水质量占干燥试样质量的百分率。 ● 饱和吸水率：是岩石在常温及真空抽气条件下，最大吸水质量占干燥试样质量的百分率。 ● 岩石的抗冻性：是指在岩石能够经受反复冻结和融化而不破坏，并不严重降低岩石强度的能力。 ● 集料：是由不同粒径矿质颗粒组成的混合料，在沥青混合料或水泥混凝土中起骨架和填充作用。 ● 表观密度：是指在规定条件下，烘干集料矿质实体包括闭口空隙在内的表观单位体积的质量。 ● 级配：是指集料中各种粒径颗粒的搭配比例或分布情况。 ● 压碎值：用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，也是石料强度的相对指标。压碎值是对石料的标准试样在标准条件下进行加荷，测试石料被压碎后，标准筛上筛余质量的百分率。1000 1?='m m Q a （1m ：试验后通过2.36mm 筛孔的细集料质量） ● 磨光值：是反映石料抵抗轮胎磨光作用能力的指标，是决定某种集料能否用于沥青路面抗滑磨耗层 的关键指标。 ● 冲击值：反映粗集料抵抗冲击荷载的能力。由于路表集料直接承受车轮荷载的冲击作用，这一指标 对道路表层用料非常重要。 ● 磨耗值：用于评定道路路面表层所用粗集料抵抗车轮磨耗作用的能力。 ● 级配参数： ?? ???分率。质量占试样总质量的百是指通过某号筛的式样通过百分率和。筛分级筛余百分率之总分率和大于该号筛的各是指某号筛上的筛余百累计筛余百分率率。量占试样总质量的百分是指某号筛上的筛余质分级筛余百分率i i i A a ρ 沥青混合料 水泥混合料 粗集料 ＞2.36mm ＞4.75mm 细集料 ＜2.36mm ＜4.75mm
《机械工程材料》期末试卷 班级：______________ 学号：___________ 姓名：____________ 一、名词解释(每题2分，共10分) 1.淬透性 2. 回火马氏体 3. 位错 4. 相 5. 加工硬化 二、判断正误(每题1分，共10分) 1. 可锻铸铁可以进行锻造加工。（） 2. 高分子材料中，大分子链之间的结合键是离子键( ) 3. 钢的淬硬性主要取决于钢中的碳元素含量，合金元素越高，其淬硬性越好。( ) 4. 所以金属均有明显的屈服现象。（） 5. 金属或合金中，凡成分相同、结构相同，并与其他部分有界面分开的均匀组成部分称为相。( ) 6. 在铁碳合金相图中，具有E点与F点之间成分的合金缓冷到1148℃时都将发生共晶转变。（） 7. 凡是液态凝固为固体的过程都是结晶过程。( ) 8. 铸造条件下，冷却速度越大，则过冷度越大，晶粒越细( ) 9. 马氏体是碳在α-Fe中的过饱和固溶体，当奥氏体向马氏体转变时，体积要收缩。（） 10.复合材料中的增强相主要起承受应力和显示功能的作用。( ) 三、填空(每空1分，共15分) 1.金属的结晶主要由和两个基本过程。 2. 渗碳的方法主要有、和。 3. 完全退火是指将亚共析钢加热至A3+（30~50℃）完全奥氏体化，炉冷至室温得到和组织的热处理工艺。 4. 材料的工艺性能是指性、性、性和性。 5. 白口铸铁中碳主要以的形式存在，灰口铸铁中碳主要以的形式存在。 6. 常温下，金属单晶体的塑性变形方式为和。 四、选择题(单选或多选) (每题2分，共30分) 1.过共析钢正火的目的（）。 A. 调整硬度，便于切削加工 B.细化晶粒，为最终热处理作组织准备 C. 消除网状二次渗碳体 D.消除残余内应力，防止变形开裂 2. T12钢的正常淬火组织是（）。 A. 马氏体+残余奥氏体 B. 马氏体+颗粒状碳化物 C. 马氏体+铁素体 D.马氏体+残余奥氏体+颗粒状碳化物 11. 随冷塑性变形量增加，金属的（）。 A.强度下降，塑性提高 B.强度和塑性都下降 C.强度和塑性都提高 D.强度提
《土木工程材料》 一：名词解释（每小题3分，共15分） 1、亲水材料 2、混凝土拌合物的和易性 3、混凝土拌合物的流动性 4．合理砂率 二、填空题（每空1.5分，共25分） 1、水泥的水化反应和凝结硬化必须在（）的条件下进行。 2、新拌砂浆的和易性包括（）和（）两方面。 3、Q235-A.Z牌号的钢中，符号Q表示（）。 4、合理砂率实际上保持混凝土拌合物具有良好（）和（）的最小砂率。 5、钢材的热处理方法有（）、（）、（）、（）。 6、材料的耐水性用（）来表示。 7、硅酸盐水泥适用于（）的混凝土工程。 8、配制混凝土时，若水灰比（）过大，则（）。 9、砂浆的保水性用（）表示。 10、普通碳素钢按屈服点、质量等级及脱氧方法分为若干牌号，随牌号提高，钢材 （）。 11、（）含量过高使钢材产生热脆性。 12、材料的体积吸水率（）与质量吸水率（）存在如下关系：（） 13、在100g含水率为3的湿砂中，水的质量为（）。 14、普通混凝土破坏一般是（）先破坏。 15、砂浆的强度主要取决于（）。 16、有抗冻要求的混凝土工程，宜选用（）水泥。 17、矿渣硅酸盐水泥与火山灰质硅酸盐水泥比较，二者（）不同。 三，判断题（每小题1分，共15分） 1..常用的炼钢方法有转炉炼钢法，平炉炼钢法，电炉炼钢法三种。（） 2.抗压性能是建筑钢材的重要性能。（） 3.洛氏硬度一般用于较软材料。（） 4、道路水泥、砌筑水泥、耐酸水泥、耐碱水泥都属于专用水泥。（） 5、混凝土抗压强度试件以边长150㎜的正立方体为标准试件，其集料最大粒径为40㎜。（） 6、混凝土外加剂是在砼拌制过程中掺入用以改善砼性质的物质，除特殊情况外，掺量 不大于水泥质量的5%（） 7、在硅酸盐水泥熟料中含有少量游离氧化镁，它水化速度慢并产生体积膨胀，是引起 水泥安定性不良的重要原因（） 8、凡细度、终凝时间、不溶物和烧失量中任一项不符合标准规定时，称为废品水泥（） 9、砼配合比设计的三参数是指:水灰比,砂率,水泥用量。（） 10、按现行标准，硅酸盐水泥的初凝时间不得超过45 min。（） 四、问答题（每小题5分，共20分） 1、提高混凝土耐久性的主要措施有哪些？ 2.在土木工程中普通混凝土有哪些主要优点？
机械工程材料试题三 一、名词解释（共15分，每小题3分） 1. 奥氏体（A） 2.回复 3.固溶体 4.自然时效 5.加工硬化 二、填空题（共20分，每空1 分） 1.石墨为片状的灰口铸铁称为________铸铁，石墨为团絮状的灰口铸铁称为________铸铁，石墨为球状的灰口铸铁称为________铸铁。其中________铸铁的韧性最高，因而可以锻造。 2. 陶瓷材料中的气相是指________，在________程中形成的，它 ________了陶瓷的强度。 3.根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。 4.工程中常用的特殊性能钢有_________、_________、_________等。 5.金属的断裂形式有__________和__________两种。 6.金属元素在钢中形成的碳化物可分为_________、_________两类。 7.常见的金属晶体结构有____________、____________和____________三种。 三、选择题（共25分，每小题1分） 1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( ) A.温度过低； B.温度过高； C.钢锭含磷量过高； D.钢锭含硫量过高 2.下列碳钢中，淬透性最高的是( ) A.20钢； B.40钢； C.T8钢； D.T12钢 3.Ni在1Cr18Ni9Ti钢中的主要作用是( ) A.提高淬透性； B.固溶强化； C.扩大Fe-Fe3C相图中的γ相区； D.细化晶粒； 4.W18Cr4V钢锻造后，在机械加工之前应进行( ) A.完全退火； B.球化退火； C.去应力退火； D.再结晶退火 5.下列材料中，最适合制造机床床身的是( ) A.40钢； B.T12钢； C.HT300； D.KTH300-06 6.下列材料中，最适合制造气轮机叶片的是 A.1Cr13钢； B.1Cr17钢； C.3Cr13钢； D.4Cr13钢 7.下列材料中，最适合制造飞机蒙皮的是( ) A.ZAlSi12； B.2A50(旧牌号LD5)； C.ZAlMg10； D.2A12(旧牌号LY12) 8.下列材料中，最适合制造盛放氢氟酸容器的是( ) A.1Cr17； B.1Cr18Ni9Ti； C.聚四氟乙烯； D.SiO2 9.下列材料中，最适合制造汽车板弹簧的是( ) A.60Si2Mn； B.5CrNiMo； C.Cr12MoV； D.GCr15 10.下列材料中，最适合制造汽车火花塞绝缘体的是( ) A.Al2O3； B.聚苯乙烯； C.聚丙烯； D.饱和聚酯 11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只 需加热到一定温度即使晶粒细化，其原因是( ) A.铁总是存在加工硬化，而铜没有； B.铜有加工硬化现象，而铁没有； C.铁在固态下有同素异构转变；而铜没有 D.铁和铜的再结晶温度不同 12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( ) A.铁素体-奥氏体不锈钢； B.马氏体-奥氏体不锈钢； C.莱氏体不锈钢； D.贝氏体不锈钢 13.以下哪种铸铁的断口呈灰黑色？( ) A.马口铁； B.白口铸铁； C.麻口铸铁； D.灰铸铁
第一章金属材料的力学性能 1. 常用的力学性能有哪些？ 2. 金属材料室温拉伸性能试验可以测定金属的哪些性能（四个）？ 3.低碳钢的试样在拉伸过程中，可分为哪三个阶段？三个阶段各有什么特点？ 4.拉伸曲线和应力-应变曲线的区别是什么？为什么要采用应力-应变曲线？ 5. 如何从拉伸应力-应变曲线中获得弹性模量？什么是刚度？弹性模量对组织是否敏感？弹性模量与什么有关？什么是弹性极限？符号是什么？ 6. 什么是屈服强度？符号是什么？什么是条件屈服强度？符号是什么？什么是抗拉强度？符号是什么？什么是塑性？表示材料塑性好坏的指标有哪两个？计算公式是什么？ 7.生产中，应用较多的硬度测试方法有哪三种？三种硬度测试方法的原理和方法？表示符号？ 8.什么是冲击韧性？冲击试验的应用？什么是冷脆现象？ 9.什么是低应力脆断？是由什么引起的？ 10. 疲劳断裂也属于低应力脆断，是什么原因引起的？什么是疲劳极限？ 第二章金属与合金的晶体结构 1. 什么是晶体和非晶体？晶体与非晶体在性能上的别？晶体与非晶体是否可以转化？ 2. 什么是晶格、晶胞和晶格常数？ 3. 什么是金属键？由于金属键的结合，金属具有哪些金属特性？为什么？ 4. 纯金属中常见的三种晶格类型是什么？体心立方和面心立方晶格的晶胞原子数、原子半径和致密度是多少？能够画出各自的晶胞示意图（图2-6（a）、2-7（a））。α-Fe和γ-Fe分别是什么晶体结构？ 5. 合金的定义？组元的定义？相的定义？固态合金中的相有哪两大类？什么是固溶体？固溶体按溶解度分为哪两类？按溶质原子在晶格中的分布情况分为哪两类？什么是固溶强化？固溶强化原理是什么？什么是弥散强化？ 6. 实际金属的晶体缺陷有那三类？点缺陷包括哪几种？点缺陷对金属力学性能（强度、硬度、塑性和韧性）有什么影响？位错对金属的性能有什么样的影响？面缺陷有哪两种？对金属的性能有什么样的影响？ 第三章金属与合金的结晶 1. 结晶的定义？ 2. 什么是过冷度？金属结晶的必要条件是什么？过冷度与冷却速度的关系？ 3. 纯金属的结晶过程（或结晶规律）包括哪两个过程？两者是同时进行的吗？ 4. 金属的强度、硬度、塑性和韧性随着晶粒的细化而（提高还是降低）？工业生产中，为改善其性能，通常采用哪些方法来细化铸件的晶粒？ 5. 纯金属和合金的结晶过程有什么不同？冷却曲线和相图的横坐标和纵坐标分别表示什么？ 6. 什么是二元匀晶相图？什么是二元共晶相图？二元共晶反应和二元匀晶反应有何不同？认识图3-16中的点、线和相区。会分析图3-16中四种典型合金的结晶过程，为学习铁碳合金相图做准备。 7. 什么是枝晶偏析？为什么会产生枝晶偏析？用什么方式消除枝晶偏析？ 第四章铁碳合金相图 1. 铁碳合金的基本相有哪些？其中哪些是固溶体？哪些是金属间化合物？ 2. 能够自己换出图4-5简化后的铁-渗碳体相图（包括点、线、温度、成分、相区）。能够写出共晶反应和共析反应（包括反应相、生成相、相的成分、反应温度、生成的组织组成物的名称和相貌）。相图中点和线的含义。 3.铁碳合金可以分为哪三类？其成分分别是什么？ 4. 能够分析钢的3种典型铁碳合金（共析钢、亚共析钢、过共析钢）的结晶规程（包括绘制冷却曲线、每一转变过程在的显微组织，并用文字解释结晶过程）。能够画出典型合金室温下的平衡组织。 5. 含碳量对钢的力学性能影响（强度、硬度、塑性、韧性），图4-17。 第五章钢的热处理
机械工程材料期末复习题 一、填空 1.纯金属常见的晶体结构有面心结构，体心结构和密排_____ 结构。金属中常见的点缺陷为，线缺陷为，面缺陷为；工程实践中，通常采 用晶体缺陷数量的方法强化金属 2.铁素体的强度高于纯铁，是由于发生了强化；孕育铸铁的强度高于普通灰口铸铁，是由于发生了强化；冷变形钢丝的强度高于退火态钢丝，是由于发生了强化；珠光体的强度高于铁素体，是由于发生了强化。 3.石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为 __ 铸铁，石墨为球状的灰口铸铁称为铸铁。其中，铸铁的韧性最，因而可以锻造。 4. 高分子材料中分子链的形状有三种，其中的型具有热固性，而具有热性。按照物理状态，室温下处于态的高分子材料称为塑料，处于__ 态的称为橡胶。高分子材料的加工成型是在其态下进行的。 5.滑动轴承材料的显微组织特征是：粒子分布在软中，或粒子分布在硬中，前者的承载能力于后者。 6.陶瓷材料中的气相是指，它是在过程中形成的，它了陶瓷的强度。 7．根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。 8、普通灰铸铁、可锻铸铁、球墨铸铁及蠕墨铸铁中石墨的形态分别为__________、 __________、__________和__________。 9、陶瓷材料中的气相是指__ ，它是在________过程中形成的， 它了陶瓷的强度。 10、工程中常用的特殊性能钢有_________、_________、_________等。 11、金属的断裂形式有__________和__________两种。 12、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_________、_________、_________和 _________。 13、金属元素在钢中形成的碳化物可分为_________、_________两类。 14、常见的金属晶体结构有____________、____________和____________三种。 15、合金常见的相图有__________、__________、__________和具有稳定化合物的二元相图。
工程材料期末复习考试题 一、填空题（每空1分，共20分） 1.机械设计时常用抗拉强度和屈服强度两种强度指标。 2.若退火亚共析钢试样中先共析铁素体占41.6％，珠光体58.4％，则此钢的含碳量为约0.46％。 3.屈强比是屈服强度与，抗拉强度之比。 4.一般工程结构用金属是多晶体，在各个方向上的性能相同，这就是实际金属的各向同性现象。 5.实际金属存在点缺陷、线缺陷和面缺陷三种缺陷。实际晶体的强度比理想晶体的强度低（高，低）得多。 6.根据组成合金的各组元之间的相互作用不同，合金的结构可分为两大类： 固溶体和金属化合物。固溶体的晶格结构同溶剂，其强度硬度比纯金属的高。 7.共析钢加热至Ac1时将发生珠光体向奥氏体的转变，其形成过程包括四个阶段。 8.把两个45钢的退火态小试样分别加热到Ac1～Ac3之间和Ac3以上温度水冷淬火，所得到的组织前者为马氏体+铁素体+残余奥氏体，后者为马氏体＋残余奥氏体。 二、判断改错题（对打√，错打“×”并改错，每小题1分，共10分）（）1.随奥氏体中碳含量的增高，马氏体转变后，其中片状马氏体减少，板条状马氏体增多。(×，片状马氏体增多，板条马氏体减少) （）2.回火屈氏体、回火索氏体和过冷奥氏体分解时形成的屈氏体、索氏体，只是形成过程不同，但组织形态和性能则是相同的。(×，组织形态和性能也不同)（）3.退火工件常用HRC标出其硬度，淬火工件常用HBS标出其硬度。(×，退火工件硬度用HBS标出，淬火工件硬度用HRC标出；)
（）4.马氏体是碳在α－Fe中所形成的过饱和固溶体；当发生奥氏体向马氏体的转变时，体积发生膨胀。√； （）5.表面淬火既能改变工件表面的化学成分，也能改善其心部组织与性能。 (5.×，表面淬火只能改变工件表面的组织与性能。) （√；）6.化学热处理既能改变工件表面的化学成分，也能改善其心部组织与性能。 （√）7.高碳钢淬火时，将获得高硬度的马氏体，但由于奥氏体向马氏体转变的终止温度在0℃以下，故钢淬火后的组织中保留有少量的残余奥氏体。 （）8.为了消除加工硬化便于进一步加工，常对冷加工后的金属进行完全退火。 ×，进行再结晶退火； （）9.片状珠光体的机械性能主要决定于珠光体的含碳量。×，取决于珠光体的片间距； （）10.由于钢回火的加热温度在A1以下，所以淬火钢在回火时没有组织变化。×，尽管钢回火的加热温度在A1以下，但是淬火钢在回火时仍有组织变化。 三、选择题（每小题1分，共10分） 1.钢在淬火后所得的组织是（A ） A.淬火马氏体 B.回火索氏体 C.回火屈氏体 D.索氏体 2.在淬火钢中，当含碳量增加到0.6％以后，随含碳量的增加，硬度增加缓慢， 这是因为（ A ） A. 随含碳量的增加，残余奥氏体的量增多 B. 随含碳量的增加，片状马氏体的量增多 C. 随含碳量的增加，淬火内应力增大 D. 随含碳量的增加，非马氏体的量减少 3.若钢中加入的合金元素能使C曲线左移，则将使钢的淬透性（B ）
第一章金属学基础一、名词解释 1.过冷度：实际结晶温度与理论结晶温度之差称为过冷度。 2.均质成核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。 3.非均质成核：是液态金属依附在一些未溶颗粒表面所形成的晶核。 4.冷变形：金属在再结晶温度以下一定温度进行的塑性变形。 5.热变性：金属加在再结晶温度以上一定温度进行的塑性变形。 6.加工硬化：随着冷变形的增加，金属的强度、硬度增加；塑性、韧性下降的现象。 7.再结晶：冷变形后的金属被加热到较高的温度时，破碎拉长的晶粒变成新的等轴晶粒。和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。 8.纤维组织：在塑性变形中，随着变形量的增加，其内部各晶粒的形状将沿受力方向伸长，由等轴晶粒变为扁平形或长条形晶粒。当变形量较大时，晶粒被拉成纤维状，此时的组织称为“纤维组织”。 9.锻造流线：在锻造时,金属的脆性杂质被打碎,顺着金属主要伸长方向呈碎粒状或链状分布；塑性杂质随着金属变形沿主要伸长方向呈带状分布, 这样热锻后的金属组织称为锻造流线。10.同素异构转变：某些金属，在固态下随温度或压力的改变,发生晶体结构的变化，即由一种晶格转变为另一种晶格的变化，称为同素异构转变。 11.变质处理：在液态金属结晶前，人为加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。 二、单选题 1. 表示金属材料延伸率的符号是（ A ） A.δ B.ψ C.σe D.σb 2. 表示金属材料弹性极限的符号是（ A ） A.σe B.σs C.σb D.σ-1 3. 金属材料在载荷作用下抵抗变形和破坏的能力叫（A） A.强度 B.韧性 C.塑性 D.弹性 4. 晶体中的位错属于（ C ） A.体缺陷 B.面缺陷 C.线缺陷 D.点缺陷 5. 在晶体缺陷中，属于线缺陷的有（ B ） A.间隙原子 B.位错 C.晶界 D.缩孔 6. 变形金属再结晶后，（ D ） A.形成等轴晶，强度增大 B.形成柱状晶，塑性下降 C.形成柱状晶，强度增大 D.形成等轴晶，塑性升高 7.表示晶体中原子排列形式的空间格子叫做（ B ） 晶向D. 晶粒C. 晶格B.晶胞A. 8. 晶格中的最小单元叫做（ A ） A.晶胞 B.晶体 C.晶粒 D.晶向
第二章晶体结构与结晶 简答题 1、常见的金属晶格类型有哪几种？它们的晶格常数和原子排列有什么特点？ 2．为什么单晶体具有各向异性，而多晶体在一般情况下不显示各向异性？ 3．在实际金属中存在哪几种晶体缺陷？它们对金属的力学性能有何影响？ 4．金属结晶的基本规律是什么？工业生产中采用哪些措施细化晶粒?举例说明。 第三章金属的塑性变形 简答题 7、多晶体的塑性变形与单晶体的塑性变形有何异同？ 答：相同——塑性变形方式都以滑移或孪晶进行；都是在切应力作用下产生塑性变形的。 不同点——在外力作用下，各晶粒因位向不同，受到的外力不一致，分切应力相差大，各晶粒不能同时开始变形，接近45℃软位向先滑移，且变形要受到周围临近晶粒制约相互要协调；晶粒之间的晶界也影响晶粒的塑性变形。多晶体的塑性变形逐次逐批发生，由少数开始，最后到全部，从不均匀到均匀。 8．已知金属Pb、Fe、Cu的熔点分别为327℃、1534℃，1083℃、，试估算这些金属的再结晶温度范围?在室温下的变形属于冷加工还是热加工？ 9．说明产生下列现象的原因： （1）滑移面和滑移方向是原子排列密度最大的晶面和晶向； （2）晶界处滑移阻力最大； （3）实际测得的晶体滑移所需的临界切应力比理论计算的数值小的多； （4）Zn、α-Fe和Cu的塑性不同。 作业： 1．解释下列名词：滑移、加工硬化 2．塑性变形的实质是什么？它对金属的组织与性能有何影响？ 3．何为塑性变形？塑性变形的基本方式有那些？ 4．为什么常温下晶粒越细小，不仅强度、硬度越高，而且塑性、韧性也越好？ 第四章二元合金 1．解释下列名词：合金、组元、相、相图、组织、固溶体、金属间化合物、晶内偏析。2．指出下列名词的主要区别： （1）置换固溶体与间隙固溶体 （2）间隙相与间隙固溶体 （3）相组成物与组织组成物 答：相组成物：指构成显微组织的基本相，它有确定的成分与结构，但没有形态的概念。例：α和β 组织组成物：指在结晶过程中形成的，有清晰轮廓，在显微镜下能清楚区别开的组成部分。例：α、β、αⅡ、βⅡ、α+β。 （4）共晶反应与共析反应 3．为什么铸造合金常选用有共晶成分或接近共晶成分的合金？用于压力加工的合金选用何种成分的合金为好？ 答：铸造性能：取决于结晶的成分间隔与温度间隔，间隔越大，铸造性能越差。 压力加工性能好的合金通常是固溶体，应强度较低，塑性好，变形均匀不易开裂。
机械工程师笔试试卷 姓名：分数： 一、简答题：（12题，每题5分，共60分） 1．钢根据用途可分几类？按其端面形状可分几类？ 2．角钢变形有哪几种？槽钢的变形有哪几种？ 3．什麽叫装配？装配的三要素是什么？ 4．影响材料冲压的因素有哪些？ 5．金属结构的主要形式有哪些？ 6．金属结构的连接方法有哪几种？ 7．装配中常用的测量项目有哪些？
8．零件上表面对下表面的平行度公差值为0.05mm，若要规定该上表面的平面度公差，其公差值与平行度公差值有何关系，为什么。 9．40Cr钢汽车转向节是汽车的重要零件，毛坯硬度要求241～285HBS，成品表面硬度为52～63HRC，需进行哪两种热处理工艺。 10．举例说明在什么情况下螺纹连接需要防松，防松方法可分为哪几类。 11．试述刀具前刀面上的积屑瘤能够为切削加工带来哪些有利因素，并说明其条件。 12．常用的表面处理工艺有哪几种（至少答出5种）。
二、应用题：（4题，每题10分，共40分） 1．下图为工作压力20MPa的液压油缸装配示意图，请说明以下问题： 1）以右端为例，说明Ф1小孔在启动和停止时的缓冲作用原理。 2）说明数字标示部分所用密封圈的密封形式和类型。 2．指出图示轴系结构设计中的错误，在错误之处标出数字作记号，分别按数字记号说明其错误原因。
3．一个带有键槽的内孔，其设计尺寸如图a所示。该内孔有淬火处理的要求，因此有如下的工艺安排（参见图b）： 1）镗内孔到 046 .0 8. 49+ φmm；2）插键槽；3）淬火处理；4）磨内孔，同时保证内孔直径03.0 50+ φmm和键槽 深度 3.0 8. 53+ mm两个设计尺寸的要求。请计算插键槽工序的工序尺寸A2。 4．浇铸系统由哪几部分组成，铸件浇注系统应满足哪些工艺要求？某形状复杂的铸件材质为HT200，质量为60kg，壁厚δ=6mm，采用封闭式浇铸系统，计算该铸件浇注系统各组元的截面积。
机械工程材料期末考试 一．填空题（共30分，每空1分） 1．液态金属结晶的基本过程是形核与晶核长大。 2．铁素体（F）是碳溶于α-Fe 所形成的间隙固溶体，其晶格类型是：体心立方。 3. 检测淬火钢件的硬度一般用洛氏（HRC）硬度；而检测退火和正火钢件的硬度常用布氏（HRB）硬度。4．GCr15钢是滚动轴承钢，其Cr的质量分数是1.5% 。5．16Mn钢是合金结构钢，其碳的质量分数是0.16% 。6．QT600-03中的“03”的含义是：最低伸长率为3% 。7. 钢与铸铁含碳量的分界点是：2.11% 。 8．贝氏体的显微组织形态主要有B上和B下两种，其中B下的综合性能好。9．钢的淬火加热温度越高，淬火后马氏体中含碳量越高，马氏体晶粒越粗大，残余奥氏体的量越越多。 10．钢加热时A的形成是由A晶核的形成、A晶核向F和Fe3C 两侧长大、残余Fe3C的溶解、A的均匀化等四个基本过程所组成的。11．一般表面淬火应选中碳成分钢，调质件应选用中碳成分钢。13．碳钢常用的淬火介质是水，而合金钢是油。 14．T10钢（Ac1≈727℃，Accm≈800℃）退火试样经700 ℃、780 ℃、860 ℃加热保温，并在水中冷却得到的组织分别是：P+Fe3C ，Fe3C+M+Ar ，M+Ar 。 15．渗碳钢在渗碳后缓慢冷却，由表面向心部的组织分布依次为：P+Fe3CⅡ （网状），P ，P+F 。得分 二．判断题（共10分，每小题1分）（正确√ 错误×，答案填入表格）1．在其他条件相同时，砂型铸造比金属型铸造的铸件晶粒更细。× 2．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。√ 3．珠光体、索氏体、屈氏体都是铁素体和渗碳体组成的机械混合物。√ 4．碳的质量分数对碳钢力学性能的影响
一、名词解释 固溶强化、过冷度、变质处理、细晶强化、铁素体、奥氏体 固溶强化：指随溶质含量增加，固溶体的强度、硬度增加，塑性、韧性下降的现象； 过冷度：理论结晶温度（T）与实际温度（t）的差值，即过冷度=T-t； 变质处理：在液态金属结晶前，特意假如某些难容固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法称为变质处理； 细晶强化：金属强度、硬度越高，同时塑性、韧性越好，称为细晶强化； 铁素体：碳在中的固溶体称为铁素体，用符号F或表示； 奥氏体：碳在中的固溶体称为奥氏体，用符号A或表示； 二、填空题 1.材料常用的塑性指标有_伸长率_和_断面收缩率__两种，其中__断面收缩率__表示塑性更接近材料的真实变形。 2．检验淬火钢成品件的硬度一般用_洛氏__硬度，检测渗氮件和渗金属件的硬度采用_维氏__硬度。 3.体心立方晶格和面心立方晶格晶胞内的原子数分别为__2___和___4_____，其致密度分别为___0.68_____和__0.74______。 4.实际金属中存在有__点缺陷__、__线缺陷___和__面缺陷___ 3类缺陷。位错是___线___缺陷，晶界是__面___缺陷。金属的晶粒度越小，晶界总面积就越_大__，金属的强度也越__高__。1.结晶过程是依靠两个密切联系的基本过程来实现的。这两个过程是__晶核形成___和 _晶核长大__。 5.金属结晶过程中，细化结晶晶粒的主要方法有_控制过冷度__、_变质处理__和_振动、搅拌__。 6.物质在固态下的晶体结构随温度发生变化的现象称为_同素异构体转变__。铁的同素异构体转变为。 7.金属在结晶过程中，冷却速度越大，则过冷度越_大__，晶粒越_小_，强度和硬度越_高___，塑性越__好__。 8.珠光体的本质是__转变产物为铁素体和渗碳体的机械混合物_ _。 9.纯铁在912℃发生α-Fe→γ-Fe转变，其体积将_变小__。
第一章 1.三种典型晶胞结构： 体心立方： Mo 、Cr 、W 、V 和 α-Fe 面心立方： Al 、Cu 、Ni 、Pb 和 β-Fe 密排六方： Zn 、Mg 、Be 体心立方 面心立方 密排六方 实际原子数 2 4 6 原子半径 a r 4 3= a r 4 2= a r 21= 配位数 8 12 12 致密数 68% 74% 74% 2.晶向、晶面与各向异性 晶向：通过原子中心的直线为原子列，它所代表的方向称为晶向，用晶向指数表示。 晶面：通过晶格中原子中心的平面称为晶面，用晶面指数表示。 （晶向指数、晶面指数的确定见书P7。） 各向异性：晶体在不同方向上性能不相同的现象称为各向异性。 3.金属的晶体缺陷：点缺陷、线缺陷、面缺陷 4.晶体缺陷与强化：室温下金属的强度随晶体缺陷的增多而迅速下降，当缺陷增多到一定数量后，金属强度又随晶体缺陷的增加而增大。因此，可以通过减少或者增加晶体缺陷这两个方面来提高金属强度。 5..过冷：实际结晶温度Tn 低于理论结晶温度To 的现象称为过冷。 过冷度 n T T T -=?0 过冷度与冷却速度有关，冷却速度越大，过冷度也越大。 6.结晶过程：金属结晶就是晶核不断形成和不断长大的过程。 7.滑移变形：单晶体金属在拉伸塑性变形时，晶体内部沿着原子排列最密的晶面和晶向发生了相对滑移，滑移面两侧晶体结构没有改变，晶格位向也基本一致，因此称为滑移变形。 晶体的滑移系越多，金属的塑性变形能力就越大。 8.加工硬化：随塑性变形增加，金属晶格的位错密度不断增加，位错间的相互作用增强，提高了金属的塑性变形抗力，使金属的强度和硬度显著提高，塑性和韧性显著降低，这称为加工硬化。 9.再结晶：金属从一种固体晶态过渡到另一种固体晶态的过程称为再结晶。 作用：消除加工硬化，把金属的力学和物化性能基本恢复到变形前的水平。 10.合金：两种或两种以上金属元素或金属与非金属元素组成的具有金属特性的物质。 11.相：合金中具有相同化学成分、相同晶体结构并有界面与其他部分隔开的均匀组成部分称为“相”。 分类：固溶体和金属间化合物 第二章 1.铁碳合金相图（20分） P22
名词解释： 合金：由两种或两种以上金属元素；或金属与非金属元素熔炼、烧结或通过其方法由化学键组合而成的具有金属特性的物质。 同素异晶转变：在固态下，同一种元素由一种晶体结构转变为另一种晶体结构的转变。 铁素体：碳溶解在α－Fe中形成的间隙固溶体。 再结晶：冷变形金属在加热时其组织和性能都恢复到变形前的软化状态的过程。淬透性：一种热处理工艺性能，表示材料在淬火时获得淬硬层深度的能力。 奥氏体：C在γ－Fe中的间隙固溶体，常用A或γ表示，是一种硬度较低而塑性较高的固溶体。 固溶体：组成合金的组元，在固态时相互溶解，所形成的单一均匀的物质。 自然时效：自然时效是指经过冷、热加工或热处理的金属材料，于室温下发生性能随时间而变化的现象。 加工硬化：金属材料随着冷塑变形程度的增大，强度和硬度逐渐升高，塑性和韧性逐渐降低的现象称为加工硬化或冷作硬化。 调质:对钢材作淬火+高温回火处理，称为调质处理。 碳素钢:含碳量≤2.11%的铁碳合金。 SPCD: 表示冲压用冷轧碳素钢薄板及钢带，相当于中国08A（13237）优质碳素结构钢。 填空题： 1.石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为__ 铸铁，石墨为球状的灰口铸铁称为铸铁。其中铸铁的韧性最高，因而可以锻造。 2. 陶瓷材料中的气相是指，在程中形成的，它了陶瓷的强度。 3.根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。 4.工程中常用的特殊性能钢有_________、_________、_________等。 5.金属的断裂形式有__________和__________两种。 6.金属元素在钢中形成的碳化物可分为_________、_________两类。 7.常见的金属晶体结构有____________、____________和____________三种。 1、普通灰口；可锻；球墨； 2、气孔；烧结；降低。 3、固体渗碳气体渗碳 4、不锈钢耐热钢耐磨刚 5、延性断裂 6、合金渗碳体特殊碳化物 7、体心立方晶格密排六方晶格
第一章金属的结构与结晶 一、纯金属的三种晶体结构 1.体心立方晶格(胞) (B.C.C.晶格)钼(Mo)、钨(W)、钒(V)、α-铁(α-Fe, <912℃)等。 2.面心立方晶格(胞) (F.C.C.晶格)铝(Al)、铜(Cu)、镍(Ni)、金(Au)、银(Ag)、γ- 铁( γ-Fe, 912℃～1394℃)等。 3.密排六方晶格(胞) (H.C.P.晶格)镁(Mg)、镉(Cd)、锌(Zn)、铍(Be)等。 二、金属的实际结构与晶体缺陷 多晶体结构 实际使用的工业金属材料，即使体积很小，其内部的晶格位向也不是完全一致的，而是包含着许许多多彼此间位向不同的、称之为晶粒的颗粒状小晶体。而晶粒之间的界面称为晶界。这种实际上由许多晶粒组成的晶体结构称为多晶体结构。 晶格缺陷 实际晶体还因种种原因存在着偏离理想完整点阵的部位或结构，称为晶体缺陷 1．点缺陷——空位和间隙原子实际晶体未被原子占有的晶格结点称为空位；而不占有正常晶格位置而处于晶格空隙之间的原子则称为间隙原子。在空位或间隙原子的附近，由于原子间作用力的平衡被破坏，使其周围的原子离开了原来的平衡位置，即产生所谓的晶格畸变。空位和间隙原子都处于不断的运动和变化之中，这对于热处理和化学处理过程都是极为重要的。 2．线缺陷——位错晶体中某处有一列或若干列原子发生有规律的错排现象称为位错。实际金属的晶体结构有刃型和螺型两种位错。3．面缺陷——晶界和亚晶界晶界实际上是不同位向晶粒之间原子排列无规则的过渡层。晶界处晶格处于畸变状态，导致其能量高于晶粒内部能量，常温下显示较高的强度和硬度，容易被腐蚀，熔点较低，原子扩散较快。亚晶界则是由一系列刃型位错所形成的小角度晶界。亚晶界处晶格畸变对金属性能的影响与晶界相似。在晶粒大小一定时，亚结构越细，金属的屈服强度就越高。 三、金属的结晶与铸锭 过冷是金属结晶的必要条件。一般地，金属液体的冷速愈大，则ΔT愈大，ΔF也愈大，结晶驱动力愈大，结晶倾向也愈大。 金属结晶的基本规律： 金属结晶的基本规律是形核和核长大。受到过冷度的影响，随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及振动和搅拌的方法也会增大形核率。 液态金属结晶时获得细晶粒的方法： 1.外加形核物质，变质剂，中间合金等（如陶瓷颗粒，稀土元素） 2.外加场作用（如，电磁搅拌，超声波处理） 3.固态成型工艺（如等径角道挤压(ECAE)和大比率挤压等） 4.快速冷却技术 第三章合金的结构与相图 一、固态合金的相结构 ◇组成合金的基本的相结构按其晶体结构分为两类：固溶体、金属间化合物。 ◇固溶体的分类：置换固溶体、间隙固溶体 ◇影响固溶体溶解度的主要因素: 尺寸因素：对于置换固溶体，溶质，溶剂原子间尺寸相差越小，溶解度越大。对于间隙固溶体，溶质原子越小，溶解度越大。 电负性因素：电负性相差越大，越容易形成化合物，越不利于形成固溶体。 晶体结构因素：晶格类型相同的置换固溶体，才有可能形成无限固溶体。 （间隙固溶体都是有限固溶体，无限固溶体都是置换固溶体。） ◇固溶强化的概念及原因 融入固溶体中的溶质原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使滑移难以进行，从而使合金固溶体的强度与硬度增加。这种通过融入某种溶质元素来形成固溶体而使金属强化的现象称为固溶强化。在溶质原子浓度适当时，可提高材料的强度和硬度，而其韧性和塑性却有所下降。 二、二元合金相图 二元相图小结 ◇相图中的每一点，称为合金的表象点。 ◇单相区中合金由单相构成；相的成分＝合金的成分。 ◇两个单相区之间一定有一个两相区；两相区中合金处于两相平衡状态。 两平衡相成分由合金表象点水平线与两相区边界线交点决定； 两平衡相相对重量用杠杆定律计算。
机械工程材料模拟练习题 一、填空题（每空0.5分） 1.常用测定硬度的方法有布氏硬度、洛氏硬度和维氏硬度测试法。 2. 金属材料的力学性能主要包括强度、硬度、弹性、塑性等；强度的主要判据有屈服强度和抗拉强度，强度和塑性可以用拉伸实验来测定；压入法测量方法简便、不破坏试样，并且 能综合反映其它性能，在生产中最常用。 3. 铁碳合金在室温下平衡组织组成物的基本相是铁素体和渗碳体，随着碳的质量分数的增加，渗碳体相的相对量增多，铁素体相的相对量 却减少。 4. 珠光体是一种复相组织，它由铁素体和渗碳体按一定比例组成。珠光体用符号P表示。 5. 铁碳合金中，共析钢的w=0.77%,室温平衡组织为珠光体；亚共析钢的 w=0.0218%-cc0.77%，室温平衡组织为铁素体和珠光体；过共析钢的w=0.77%-2.11%,室温平衡组织为珠光c 体和二次渗碳体。 6. 铁碳合金结晶过程中，从液体中析出的渗碳体称为一次渗碳体；从奥氏体中析出的渗碳体称为二次渗碳体；从铁素体中析出的渗碳体称为三次渗碳体。 7. 低碳钢的碳质量分数范围是：Wc≤0.25%、中碳钢：Wc=0.25%-0.6%、高碳钢：Wc>0.6%。 8. 金属的晶粒越细，强度、硬度越高，塑性、韧性越好。实际生产中可通过增加过冷度、变质处理和附加振动来细化晶粒。 9. 常用金属中，γ-Fe、Al、Cu 等金属具有面心立方晶格，α-Fe具有体心立 方晶格。 10. 金属的结晶是在过冷的情况下结晶的,冷却速度越快,过冷度越大，金属结晶后的晶粒越细小,力学性能越好。 11. 钢的热处理工艺是由（加热）、（保温）和（冷却）三个步骤组成的；热处理基本不改变钢件的（形状和尺寸），只能改变钢件的（结构组织）和（力学性能）。 12. 完全退火适用于（亚共析碳）钢，其加热温度为（Ac3以上30-50°C），冷却速度（缓慢），得到（铁素体和珠光体）组织。 13. 球化退火又称为（均匀化）退火，其加热温度在（Ac1）＋20-30℃，保温后（随炉缓慢）冷却，获得（球状珠光体）组织；这种退火常用于高碳工具钢等。 14. 中碳钢淬火后，再经低温回火后的组织为（回火马氏体），经中温回火后的组织为（回火托氏体），经高温回火后的组织为（回火索氏体）；淬火高温回火后具有（综合力学）性能。 15. 钢的高温回火的温度范围在（500-650°C），回火后的组织为（回火索氏体）。这里开始！！！16. 按化学成份分类，就含碳量而言，渗碳钢属低碳钢, 调质钢属中碳钢, 滚动轴承钢属高碳钢。 17. 高速钢W18Cr4V 中合金元素W 的作用是提高钢的红硬性和回火稳定性； Cr
