实验二局域网实验
一、实验目的：
熟悉华为路由模拟器的使用；
熟悉交换机的基本配置及命令；
通过实验验证子网划分，进一步熟悉IP子网划分的方法；
二、实验设备
实验机房，计算机安装的是 Windows 2000 或 XP 操作系统
三、背景知识
参看教材4.2、4.3
四、实验内容和要求
1．练习使用华为路由模拟器按要求创建网络，并进行简单配置；
2.通过配置不同主机的IP地址及子网掩码，用Ping命令验证子网划分；
3.交换机的基本配置。。
五、实验步骤：
5.1 子网划分

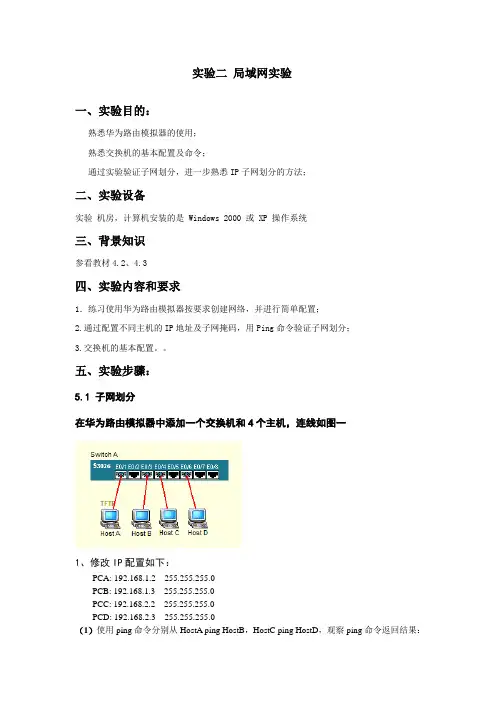

在华为路由模拟器中添加一个交换机和4个主机，连线如图一
1、修改IP配置如下：
PCA: 192.168.1.2 255.255.255.0
PCB: 192.168.1.3 255.255.255.0
PCC: 192.168.2.2 255.255.255.0
PCD: 192.168.2.3 255.255.255.0
（1）使用ping命令分别从HostA ping HostB，HostC ping HostD，观察ping命令返回结果：
HostA ping HostB 4packets transmitted, 4 received, 0% loss, time 2000ms
HostC ping HostD 4packets transmitted, 4 received, 0% loss, time 2000ms
原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCB的IP 地址前三位都一致，即在一个局域网内，所以执行ping命令后丢包率为0%；PCC和PCD 情况和上述一致。
(2) HostA ping HostC 4packets transmitted, 0 received, 100% loss, time 2000ms
HostB ping HostD 4packets transmitted, 0 received, 100% loss, time 2000ms
原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCC的IP 地址前三位不同，即不在一个局域网内，所以执行ping命令后丢包率为100%；PCB和PCD 情况和上述一致。
2、修改IP配置如下：
PCA: 192.168.1.2 255.255.0.0
PCB: 192.168.1.3 255.255.0.0
PCC: 192.168.2.2 255.255.0.0
PCD: 192.168.2.3 255.255.0.0
使用ping命令分别从HostA ping HostC，HostB ping HostD，观察ping命令返回结果：HostA ping HostC 4packets transmitted, 4 received, 0% loss, time 2000ms
HostB ping HostD 4packets transmitted, 4 received, 0% loss, time 2000ms
对比5.1.2，试说明原因：子网掩码都为255.255.0.0，表示IP地址前两位为网络号，PCA、PCB、PCC、PCD的IP地址前两位都一致，即在一个局域网内，所以执行ping命令后丢包率为0%。
3、修改IP配置如下：
PCA: 192.168.1.2 255.255.255.224
PCB: 192.168.1.3 255.255.255.224
PCC: 192.168.1.33 255.255.255.224
PCD: 192.168.1.34 255.255.255.224
（1）使用ping命令分别从HostA ping HostB，HostC ping HostD，观察ping命令返回结果：HostA ping HostB 4packets transmitted, 4 received, 0% loss, time 2000ms
HostC ping HostD 4packets transmitted, 4 received, 0% loss, time 2000ms
原因描述：子网掩码都为255.255.255.224，表示IP地址化为二进制后前27位为网络号，PCA 和PCB的IP地址（二进制）前27位都一致，即在一个局域网内，所以执行ping命令后丢包率为0%；PCC和PCD情况和上述一致。
（2）HostA ping HostC 4packets transmitted, 0 received, 100% loss, time 2000ms HostB ping HostD 4packets transmitted, 0 received, 100% loss, time 2000ms
原因描述：子网掩码都为255.255.255.224，表示IP地址化为二进制后前27位为网络号，PCA 和PCC的IP地址（二进制）第27位不一致，即不在一个局域网内，所以执行ping命令后丢包率为100%；PCB和PCD情况和上述一致。
4、思考题：某集团公司有12家子公司，每家子公司又有8个部门。上级给出一个
172.16.0.0/16的网段，试给每家子公司以及子公司的部门分配网段，并计算每个部门可容纳的主机数。要求各子公司及子公司各部门分属不同的子网。
答：既然有12家子公司，那么就要划分12个子网段，但是每家子公司又有8
个部门，因此又要在每家子公司所属的网段中划分8个子网分配给各部门。
1.先划分各子公司的所属网段
有12家子公司，那么就有2的n次方≥12，n的最小值=4。因此，网络位需要向主机位借4位。那么就可以从172.16.0.0/16这个大网段中划出2的4次方=16个子网，选其中12个即可。
2.再划分子公司各部门的所属网段
以甲公司获得172.16.0.0/20为例，其他子公司的部门网段划分同甲公司。有8个部门，那么就有2的n次方≥8，n的最小值=3。因此，网络位需要向主机位借3位。那么就可以从172.16.0.0/20这个网段中再划出2的3次方=8个子网。
5.2 交换机的基本配置
1.用sysname命令进入交换机的系统视图，修改交换机名称为“S2900”，并修改特权密码；
2.用display命令分别显示当前配置信息、接口信息及版本信息；
3.用interface命令进入交换机的eth1端口，将其工作状态设置为全双工，速率为100Mb/s,工作模式为access；进入eth3端口，将其工作状态和速率设置为auto，然后关闭端口，再执行HostA ping HostB，观察命令执行结果，然后重新激活端口。
4.利用Vlan命令在交换机上创建Vlan2和Vlan3，同时将eth1-eth3,eth4-eth6分别加入vlan2和vlan3，
修改IP配置如下：
PCA: 192.168.1.2 255.255.255.0
PCB: 192.168.1.3 255.255.255.0
PCC: 192.168.1.4 255.255.255.0
PCD: 192.168.1.5 255.255.255.0
（1）使用ping命令分别从HostA ping HostB，HostC ping HostD，观察ping命令返回结果：HostA ping HostB 4packets transmitted, 4 received, 0% loss, time 2000ms
HostC ping HostD 4packets transmitted, 4 received, 0% loss, time 2000ms
原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCB的IP 地址前三位都一致，即在一个局域网内，且都在vlan2，所以执行ping命令后丢包率为0%；PCC和PCD情况和上述一致。
(2) HostA ping HostC 4packets transmitted, 0 received, 100% loss, time 2000ms
HostB ping HostD 4packets transmitted, 0 received, 100% loss, time 2000ms
原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCC的IP 地址前三位都一致，即在一个局域网内，但是不在同一个vlan，所以执行ping命令后丢包率为100%；PCB和PCD情况和上述一致。
