开关可调稳压电源的设计与制作 设计思想： 交直流转换，稳压：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电变压器原理图流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）变压器由铁芯（或磁芯）和线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器输送的电能的多少由用电器的功率决定. 将 220V 交流电压首先通过隔离变压器降压为 18V 的交流电压，隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合，此时，系统的对地电容电流小得不足以对人身造成伤害。还有一个很重要的作用就是保护人身安全。足以对人身造成伤害。隔离危险电压.18V 交流电压经过滤波二极管和电容 C2 进行滤波，经过lm7818 输出稳定的 18V 电压，电容 C1C3 是为了滤掉直流电压的毛刺，使其输出稳定 设计方案： 方案中使用隔离变压器提高抗电磁干扰能力，使用脉宽调制电路控制电压输出，采用 DC-DC 变换器，提高电源效率。 设计原理图如下： 电路原理图如下：
电路仿真结果如下： 各元器件与模块： N7818 稳压芯片介绍: 共有三种外形封装形式，，管脚 1 是电压输入脚，2 是接地脚，3 是稳定电压输出脚，用于稳压，原件如图所示： DC—DC 升压模块，DC-DC 升压变换器的工作原理：DC-DC 功率变换器的种类很多。按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。非隔离型的 DC-DC 变换器又可分为降压式、升压式、极性反转式等几种；隔离型的 DC-DC 变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等
<电子技术课程设计> 直流稳压电源课程设计任务书 一：设计任务及要求： 1. 设计任务 设计一集成直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6V。 （2）输出纹波电压小于5mv，稳压系数<=0.01； （3）具有短路保护功能。 (4) 最大输出电流为:Imax＝1.0A; 2.通过集成直流稳压电源的设计，要求学会： （1）选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 （2）掌握直流稳压电源的调试及主要技术指标的测试方法。 3．设计要求 （1）电源变压器、整流二极管、滤波电容等元件只做选择性设计； （2）合理选择集成稳压器； （3）完成全电路理论设计、绘制电路图； （4）撰写设计报告。全文格式可参照下附一目录格式要求。 （5）希望：设计有新意，切忌完全照搬、抄袭、上下文不统一、文不对题等。 （6）文章请在某些方面12月13日前完成初稿，14日进行初审答辩。 附一：部分 目錄 二、原理与分析 1．直流稳压电源的基本原理 直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如下。各部分的作用： 器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。 （2）整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。 容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。

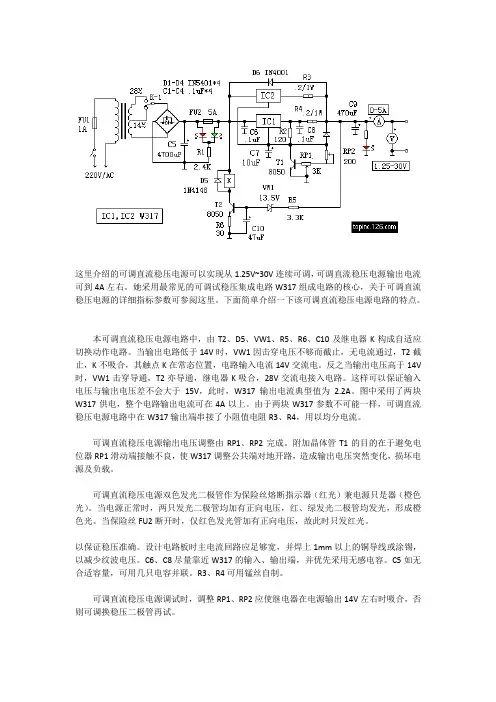

）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。其典型电路如图2，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1） 式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。 稳压电流的性能指标及测试方法 稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。测试电路如图3。 图3 稳压电源性能指标测试电路 （1）纹波电压：叠加在输出电压上的交流电压分量。用示波器观测其峰峰值一般为毫伏量级。也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差。 （2）稳压系数：在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化，即： （3）电压调整率：输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。 （4）输出电阻及电流调整率 输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值.电流调整率：输出电流从0变到最大值时所产生的输出电压相对变化值。输出电阻和电流调整率均说明负载电流变化对输出电压的影响，因此也只需测试其中之一即可。
可调直流稳压电源设计报告 任微明(学号：20101106133 ) (物理与电子信息学院10 级科技班,内蒙古呼和浩特010022 ) 指导教师: 高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V 交流电转换成 电压3~12V 的直流电源。其中，稳压电路采用三端固定稳压器LM317 达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计内容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计内容 设计一波形直流稳压电源，满足：当输入电压在220V ± 10%时，输出直流电压为3~12V
1.3设计要求 (1) 电源变压器做理论设计； (2) 合理选择集成稳压器； (3) 完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB 板; (4) 撰写设计报告、调试总结报告。 2设计方法与步骤 2.1设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2设计步骤 (1 )功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 (2 )画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 (3)按总电路图安装电路，调试并改进。 3电路的设计 图3整体电路图 3.1电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤
可调式直流稳压电源设计 姓名：艾林 学号：09325201 专业：电子信息工程 班级：093252 指导教师：黄河 2011年1月1 日
目录 一课程设计目地 (3) 二功能电路整体思路 (3) 三功能模块分析 (4) 四心得体会 (9) 五实物展示 (10) 六参考文献 (11) 七致谢 (11)
一设计目的 本次设计的题目为“可调试直流稳压电源”。在设计过程中应实现以下几点要求： 1.输入电压为220V AC 输出为直流电压 2.电压变化范围：1.8~17V 3.连续可调 二功能电路整体思路 若实现稳压电源，首先就要就电路进行稳压。在稳压方面可选用变压器来完成。由输入交流电压变为直流则须对电路进行整流。本次设计选用全波桥式整流电路进行整流。然后要对输入的电压进行调节。在调节方面。可选用可调节三端正电压稳压器进行调节（LM317）。通过整流后得电流幅值变化很大，所以需要用电容对电流进行滤波。然后输出即可。 电路模块： 稳压——>整流——>调压——>滤波——>输出
三功能模块分析 ⑴元件清单 注：制作实物所需其它设备：电烙铁覆铜板焊锡漆包线钳子等。
⑵元件性能分析 ①.色环电阻 电阻值计算示意图下如图所示： ②桥式整流器 原理图： 桥式整流器是利用二极管的单向导通性进行整流的最常用的电路。用来将交流电转变成直流电。桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。桥式整流器对输入正弦波的利用效率比半波整流高一倍。 桥式整流器是由多只整流二极管作桥式连接，外用绝缘朔料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
一种输出电压4～16V开关稳压电源的设计（转载)4-16V可调开关电源） 2007-05-14 19:50 转载)4-16V可调开关电源 wenyin 发表于 2006-11-16 17:09:00 一种输出电压4～16V开关稳压电源的设计 薛红兵 (信息产业部电子第二十研究所，陕西西安 710068） 摘要：介绍一种采用半桥电路的开关电源，其输 入电压为交流220V± 20％，输出电压为直流 4～ 16V，最大电流 40A，工作频率 50kHz。重点介绍了该电源的设计思想，工作原理及特点。 关键词：脉宽调制；半桥变换器；电源 1 引言 在科研、生产、实验等应用场合，经常用到电压 在 5～ 15V，电流在 5～ 40A的电源。而一般实验用电源最 大电流只有 5A、 10A。为此专门开发了电压 4V～ 16V连续 可调，输出电流最大 40A的开关电源。它采用了半桥电路，所选用开关器件为功率 MOS管，开关工作频率为 50 kHz，具有重量轻、体积小、成本低等特点。 2 主要技术指标 1）交流输入电压AC220V± 20％； 2）直流输出电压 4～ 16V可调； 3）输出电流 0～ 40A； 4）输出电压调整率≤ 1％； 5）纹波电压Up p≤ 50mV； 6）显示与报警具有电流 /电压显示功能及故障告警指示。 3 基本工作原理及原理框图 该电源的原理框图如图 1所示。
220V交流电压经过 EMI滤波及整流滤波后，得到约 30 0V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率 MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳定的直流输出电压。 4 各主要功能描述 4. 1 交流 EMI滤波及整流滤波电路 交流 EMI滤波及整流滤波电路如图 2所示。 电子设备的电源线是电磁干扰（ EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有 IEC插头电网滤波器和 PCB电源滤波器组成。 IEC插头电网滤波器主要是阻止来自电网的干扰进 入电源机箱。 PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。 交流输入 220V时，整流采用桥式整流电路。如果将 JTI 跳线短连时，则适用于 110V交流输入电压。由于输入 电压高，电容器容量大，因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为稳态电流的数十倍。这可能造成整流桥和输入保险丝的损坏，也
直流稳压电源的项目 设计方案 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交 流220V，最大输出电流为I omax =500mA，纹波电压△V OP-P ≤5mV，稳压系数Sr≤5%。 2、设计基本要求 （1）设计一个能输出±12V/±9V/±5V的直流稳压电源； （2）拟定设计步骤和测试方案； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）要求绘出原理图，并用Protel画出印制板图； （5）在万能板或面包板或PCB板上制作一台直流稳压电源； （6）测量直流稳压电源的阻； （7）测量直流稳压电源的稳压系数、纹波电压； （8）撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2) 要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoV I / ΔV I V O 。 测量阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，r o = ΔV O /ΔI L 。 纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大 后，用示波器观测其峰－峰值△V OP-P ；用可用交流毫伏表测量其有效值△V O ，由
第1章前言 1.1电力电子技术发展史 现代电力电子技术的发展方向，是从以低频技术处理问题为主的传统电力电子学, 向以高频技术处理问题为主的现代电力电子学方向转变。电力电子技术起始于五十年代末六十年代初的硅整流器件，其发展先后经历了整流器时代、逆变器时代和变频器时代，并促进了电力电子技术在许多新领域的应用。八十年代末期和九十年代初期发展起来的、以功率MOSFE和IGBT为代表的，集高频、高压和大电流于一身的功率半 导体复合器件，表明传统电力电子技术已经进入现代电力电子时代。 1、整流器时代 大功率的工业用电由工频（50Hz）交流发电机提供，但是大约20%勺电能是以直流形式消费的，其中最典型的是电解（有色金属和化工原料需要直流电解）、牵引（电气机车、电传动的内燃机车、地铁机车、城市无轨电车等）和直流传动（轧钢、造纸等）三大领域。大功率硅整流器能够高效率地把工频交流电转变为直流电，因此在六十年代和七十年代，大功率硅整流管和晶闸管的开发与应用得以很大发展。当时国内曾经掀起了一股各地大办硅整流器厂的热潮，目前全国大大小小的制造硅整流器的半导体厂家就是那时的产物。 2、逆变器时代 七十年代出现了世界范围的能源危机，交流电机变频调速因节能效果显著而迅速发展。变频调速的关键技术是将直流电逆变为0?100Hz的交流电。在七十年代到八十 年代，随着变频调速装置的普及，大功率逆变用的晶闸管、巨型功率晶体管（GTR）和门极可关断晶闸管（GT0）成为当时电力电子器件的主角。类似的应用还包括高压直流输出，静止式无功功率动态补偿等。这时的电力电子技术已经能够实现整流和逆变，但工作频率较低，仅局限在中低频范围内。 3、变频器时代 进入八十年代，大规模和超大规模集成电路技术的迅猛发展，为现代电力电子技术的发展奠定了基础。将集成电路技术的精细加工技术和高压大电流技术有机结合, 出现了一批全新的全控型功率器件、首先是功率M0SFETI勺问世，导致了中小功率电源向高频化发展，而后绝缘门极双极晶体管（IGBT）的出现，又为大中型功率电源向高频
可调的直流稳压电源电路设计 课题名称直流稳压电源 所在院系 班级 学号 姓名 指导老师 时间
目录 一、摘要 (3) 二、设计要求 (3) 三、元件及其介绍 (4) 四、设计原理及参数计算 (4) (1)电源变压器 (4) (2)整流电路 (5) (3)滤波电路 (5) 五、直流稳压电源的工作原理 (6) 六、可调式三端稳压器的引脚图及其典型应用电路6 (1)设计电路图 (6) (2)仿真 (7) 七、设计结论心得体会 (8) 八、附表附录 (9)
摘 要 电源是电子设备中的一个重要组成部分, 其性能的优劣直接影响着设备的工作质量, 随着技术的不断革新, 电源技术发生了巨大变化。 随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距；以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先；因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距。 本次设计的题目为串联型连续可调直流稳压负电源：先是家用电源经过变压器得到一个大约（15~30V ）的电压U1，然后U1经过一个桥堆进行整流，再采用可调阻值的滑动变阻器进行分压，在桥堆的输出端加一电容C 进行滤波，滤波后再通过LM317（具体参数参照手册）输出一个负电压，在LM317的输出端加一个电阻R1，调整端加一个电位器RW ，这样输出的电压就可以在某一范围内可调。因为电源的设计中要求输出电流可以扩展，在LM317的输出端加一个晶体管。这样输出的电压就可以在0~9.9V 范围内可调。 经过一系列的分析、准备、设计、调试…除了在布局和无焊接方面之外，设计的电路基本符合设计要求。 关键词: 开关电源; 稳压电源;可调 直流稳压电源 设计要求 输入（AC ）：U=220V ，f=50HZ ； 输出直流电压0~9.9v 输出电流Imax=100mA;(有电流扩展功能) 负载电流mA I 800 具有过流保护功能。 系统框图
直流稳压电源的设计实验报告 一、实验目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源 2.掌握直流稳压电源的调试及主要技术指标的测量方法 二、实验任务 利用7812、7912设计一个输出±12V 、1A 的直流稳压电源； 三、实验要求 1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形； 2）输入工频220V 交流电的情况下，确定变压器变比； 3）在满载情况下选择滤波电容的大小（取5倍工频半周期）； 4）求滤波电路的输出电压； 5）说明三端稳压器输入、输出端电容的作用及选取的容值。 四、实验原理 1.直流电源的基本组成 变压器：将220V 的电网电压转化成所需要的交流电压。 整流电路：利用二极管的单向导电性，将正负交替的交流电压变换成单一方向的直流脉动电压。 滤波电路：将脉动电压中的文波成分滤掉，使输出为比较平滑的直流电压。 稳压电路：使输出的电压保持稳定。 4.2 变压模块 变压器：将220V 的电网电压转化成所需要的交流电压。 4.2 整流桥模块 整流电路的任务是将交流电变换为直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。管D 1～D 4接成电桥的形式，故有桥式整流电路之称。 由上面的电路图，可以得出输出电压平均值：2)(9.0U U AV o ≈ ，由此可以得V U 152=即可 即变压器副边电压的有效值为15V 计算匝数比为 220/15=15 2.器件选择的一般原则 选择整流器 流过二极管的的平均电流: I D =1/2 I L 在此实验设计中I L 的大小大约为1A 反向电压的最大值：Urm=2U 2 选择二极管时为了安全起见，选择二极管的最大整流电路I DF 应大于流过二极
过流过压保护可调直流电压源 电源是是对电子设备，电子电路等等提供电能的，这些电器设备，电路相对于电源来说，称之为负载，当电源本身出现故障或者是负载出现故障，若不及时排除，很有可能损坏电路。当电路出现故障时，大部分情况下会出现电源电压异常或者是电流异常，而对电源及电路而言，电流过大，电压过高更具有破坏性，因此，具有过流过压保护功能的电源是在实际使用中应用非常广泛的电源。 过流过压保护的方法主要有以下这些措施： 熔断器保护，即通常用的保险丝，保险管，它是一种过流保护器件，将它串接在电源电路中，一旦当负载出现故障而使电源供电电流突然增大时，保险丝熔断，截断电源与负载的通路，达到保护电源和负载本身的目的。注意：并不是电流一超过保险丝的额定电流就立即熔断，通常要超过额定电流1.5倍至2倍，保险丝才熔断。所以，这种保护方法是结构简单，成本低，电路设计方便；但缺点是：保护电流值不明确，在需要高精度保护条件下达不到要求，二是熔断后，需要更换，在一些烧保险比较频繁的情况下（如学生实验设备）就是很麻烦的一件事情。 自恢复保险保护，实际就是一种热敏电阻保护，它也是串接在电源电路中，是一种过流保护方法。当电流没有超过额定值时，作为过流保护用的热敏电阻温度正常，所呈现的电阻很小，不会影响电源电路的正常工作，一旦当电流超过它的额定电流时，作为过流保护用的热敏电阻温度徒然升高，所呈现的电阻很大，截断电源与负载的通路，达到保护电源和负载本身的目的，此后由于流过作为过流保护用的热敏电阻的电流很小，温度降低，降低到一定程度时， 1 作为过流保护用的热敏电阻电阻值减小到正常值，电源恢复工作，若故障没有排除，将会进入下一轮保护。这种方法的优点是电路结构简单，成本低，但缺点是反应太慢，所以多数情况下也不宜使用。晶闸管保护，在开关电源中用得较多，在开关电源中，有一个振荡器，我们可以设计让振荡器是否工作与晶闸管的状态有关，而晶闸管的状态由其电压决定，在电路正常工作条件下，让晶闸管处于截止状态，而一旦电路出现不正常状态，晶闸管导通，电路进入保护状态。有关此方面的问题，请实践者参阅有关开关电源的资料。 以继电器为主要器件的电子保护电路，继电器主开关接在电源主电路中，让控制电路控制继电器线圈而控制继电器主开关的通断。本电子实践项目中有一个这样以继电器为主要控制器件的电路，读者可参阅电源保护电路，电路编号YJQE-B-I。 以电源调整管（大功率三极管）为主要器件的电子保护电路，本项目所要介绍和实践的电路就是一个这样的保护电路，主要方法是让一个控制电路控制电源调整管的通断（让调整管处于开关工作状态，电路正常时饱和导通，电路不正常时截止）。这种电路反应快，动作值界线确定，具有自恢复功能，是一种较理想的电源保护电路，缺点是电路相对复杂，成本相对较高。 以上是关于保护电路的一般说明，本电路的第二个重要特点是输出电压可调。现在输出电压可调电源电路一般采用三端稳压器LM317实现。具体器件说明及电路在后面说明。 本课程设计项目是设计一直流电源，重点是过流保护发及过压保护。电源输出直流电压两路，一路是固定输出电压源+5V，另一路是输出电压可调+3V＝--+12V。额定输出电流300mA，设计保护电流四档可调：338mA，268mA，105mA，35mA，即当电源输出 2
12V直流稳压电源设计 一、摘要 直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。 关键词：直流、整流、稳压、滤波、电源 二、设计目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 2.掌握直流稳压电源的调试及主要技术指标的测试方法。 3.培养实践技能，提高分析和解决实际问题的能力。 三、设计任务 设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。 四、遇到问题 因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。要注意
输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。 五、原理电路和程序设计 电路原理方框图 1．直流稳压电源的基本原理 下面将就直流稳压电源各部分的作用作简单陈述。 (1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 (2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 (3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 六、电路图和各部分波形图
目录 一、设计目的 (1) 二、设计任务及要求 (1) 三、设计步骤 (1) 四、总体设计思路 (2) 五、实验设备及元器件 (5) 六、测试要求 (5) 七、设计报告要求 (6) 八、注意事项 (6)
直流稳压电源的设计 一、设计目的 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2．学会直流稳压电源的设计方法和性能指标测试方法。 3．培养实践技能，提高分析和解决实际问题的能力。 二、设计任务及要求 1．设计并制作一个连续可调直流稳压电源，主要技术指标要求： ①输出电压可调：U o=+3V～+9V ②最大输出电流：I omax=800mA ③输出电压变化量：ΔU o≤15mV ④稳压系数：S V≤0.003 2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。 4.批准后，进实验室进行组装、调试，并测试其主要性能参数。 三、设计步骤 1．电路图设计 （1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。 （2）系统分析：根据系统功能，选择各模块所用电路形式。 （3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。 （4）总电路图：连接各模块电路。 2．电路安装、调试 （1）为提高学生的动手能力，学生自行设计印刷电路板，并焊接。 （2）在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。 （3）重点测试稳压电路的稳压系数。 （4）将各模块电路连起来，整机调试，并测量该系统的各项指标。
电气工程系电子信息工程技术专业 题目：直流稳压电源设计 学生姓名：刘现华班号：电信一班学号： 100222101013 指导教师:
一、设计题目 题目：直流稳压电源设计 二、设计任务： 设计并制作用晶体管、电阻器、电容组成的直流稳压电源。 指标：1、输入电压： 2、输出电压：3- 6V、6-9V、9-12V三档直流电压； 3、输出电流：最大电流为1A； 4、保护电路：过流保护、短路保护。 三、理电路和程序设计： 一电路原理方框图： 图1.1 四、原理说明： (1)选用集成稳压器构成的稳压电路， 选用可调三端稳压器LM317，其特性参数V o=(1.2V~37V),Iomax=1.5A,最大输入、输出电压差（Vi-V o）max=40V。符合本任务的基本要求。
(2)选电源变压器 集成稳压电源的输出电压V o即是此电路的输出电压。稳压器的最大允许电流ICM〈Iomax，输入电压根据公式 V omax+(Vi-V o)min≤Vi≤V omin+(Vi-V o)max可求出其范围为12V≤Vi ≤43V。故副边电压取V2=12V，副边电流取I2=1A变压器的副边输出功率为P2≥V2 I2 =12W，由下表可得变压器的效率为0.7。则原边输入功率P1>P2/η=17W。为留有余地，选取功率为20W的变压器。 图1.2 (3)选整流二极管及波电容 整流二极管D选IN4001，其极限参数为VRM≥50V，IF=1A，满足要求。滤波电容C可由纹波电压△V op-p和稳压系数来确定。由式Vi=△V op-pVi /V oSv得△Vi =2.2V，由式C=Ict/△Vi=Iomaxt/△Vi 得C=3636μF。电容C的耐压应大于17V，故取2只2200μF/25V的电容相并联。 (4)电阻RP1的取值 由式V o=(1+Rp1/R1)1.25，取R1=240Ω，则RP1=336Ω时输出电压为3V，RP1=1.49Ω时输出电压为9V ，故取4.7KΩ精密线绕可调电位器。当RP1阻值调至最小端时输出电压为1.25V，当阻值大于1.5KΩ后输出电压不会继续增大，使用Multisim9仿真时为13V,但实际测试时为10V
可 调 直 流 稳 压 电 源 XX XXXX XXXX
可调直流稳压电源 1摘要 中文摘要：可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。本文通过变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源 电路测量情况为： （1）输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A; （2）输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于0.1Ω。 英文摘要：Adjustable dc manostat is USES the current international advanced high frequency modulation technology, its working principle is will switch power supply voltage and current, realizing the detuning range of voltage and current regulation, broadens currently dc power supply application. This article through the transformer, rectifier diode, filter capacitance and integrated voltage source to design the dc voltage stabilizer Circuit measurements for: (1) the output voltage in 12V range 1.5 V - continuously adjustable output current biggest can reach 1A; (2) the output ripple voltage less than 5mV voltage coefficient，less than 3 percent, less than 0.1 Ω output resistance. 关键词：可调直流稳压、变压器、稳压器、输出电压 2引言 随着电子技术迅速发展，对电子设备的电源要求越来越高。几乎所有的电子设备中都需要稳定的直流电源。稳压电源具有体积小、重量轻、使用方便和工作可靠等优点，所以被广泛的作为各种晶体管仪器、仪表、教学、自动控制系统与设备的直流电源。精密稳压、稳流电源还可作为检定某些电工仪表用的稳压、稳流电源。因此，直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。目前国产直流稳压电源按照集成稳压器种类主要可以分成两大类。稳压器中调整元件工作在线性放大状态的成为线性稳压电源，调整元件工作在开关状态的成为开关稳压电源。 可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。 城市电网提供的一般为220V（或380V）/50HZ的正弦交流电，电源变压器
简易直流稳压电源的设计方案 本文主要介绍直流稳压电源的设计。音频放大电路主要以单相桥式整流及三端集成稳压器为主。完成将输入220v，50Hz的市电，输出为稳定的±5V的直流电，。通过软件Proteus完成基本的电路原理图并进行防真和调试，使其满足基本设计要求。在构建好电路的每一个环节后要对±5V简易直流稳压电源进行仿真分析 简易直流稳压电源的设计方案 一﹑本次设计的主要目的 随着科学技术的飞速发展，人类进入高速发达的商品社会，市场里各种电子商品琳琅满目，给生活带来极大的方便。但是不少非常实用的电子制品成果，或者受到多方面因素的制约，或者时机尚未成熟，往往很难转化为商品。然而，如果我们能够亲自动手制作，不仅可以使自己的创意得以实现，还能丰富生活，体味乐趣，更重要的是通过制作，有利于我们掌握电子制作技术的技能，激发创造性。 直流稳压电源是电子系统中的关键部分，其作用是为电子系统提
供稳定的电能。 设计要求： 设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。 容量：5W 输入电压：交流220V 输出电压：直流±5V 输出电流：1A 二、稳压电源的技术指标及对稳压电源的要求 稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好 当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。 由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S 来表示： S的大小，反映一个稳压电源克服输入电压变化的能力。在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。通常S约为。
. .页脚. 可调直流稳压电源设计报告 任微明（学号：） （物理与电子信息学院 10级科技班, 呼和浩特 010022） 指导教师:高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计容 设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。 1.3 设计要求 (1)电源变压器做理论设计； (2)合理选择集成稳压器； (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板；
(4)撰写设计报告、调试总结报告。 2 设计方法与步骤 2.1 设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2 设计步骤 （1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 （2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 （3）按总电路图安装电路，调试并改进。 3 电路的设计 图3 整体电路图 3.1 电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。电源变压器的作用是将交流220V的电压变为所需的电压值，然后通过的电压还随电网电压波动、负载何温度的变化而变化。因而在整流、滤波电路之后，还需接稳压电路。稳压电路的作用是当电网电压波动、负载何温度变化时，维持输出直流电压稳定。 3.2 整流电路 利用二极管的单向导电性，将交流电压变成单向脉动电压的电路，称为整流
实训报告 题目名称：直流稳压电源电路 系部：电气与信息工程系专业班级：机制14-3 学生姓名：郭欣欣 学号：2013211171 指导教师：刘岩 完成日期：2018年1月17日
摘要 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。 本实验旨在利用交流变压器、整流环节、滤波环节和集成元件稳压电路将交流电压转化为直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。本实验旨在利用交流变压器、整流环节、滤波环节和集成元件LM317稳压电路将220V交流电压转化为5V直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 关键词: 半波整流电容滤波稳压电路稳压系数纹波电压
目录 一、设计要求 (1) 二、原理分析与设计步骤 1.直流稳压电路结构的选择 (1) 2.交流变压器 (2) 3.整流电路 (2) 4.滤波电路 (2) 5.集成稳压电路 5.1集成稳压器件LM317 (3) 5.2 LM317典型接法 (4) 6.参数计算与器件选择 (4) 6.1电路参数计算 (4) 6.2元器件清单 (5) 三、实验步骤与测试结果 1.电路搭接与仪器调试 (6) 2.性能参数测试 2.1稳压系数的测量 (6) 2.2输出电阻的测量 (6) 2.3纹波电压的测量 (7) 2.4测量结果分析 (7) 四、实验小结 (7)
可调直流稳压电源的工 作原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

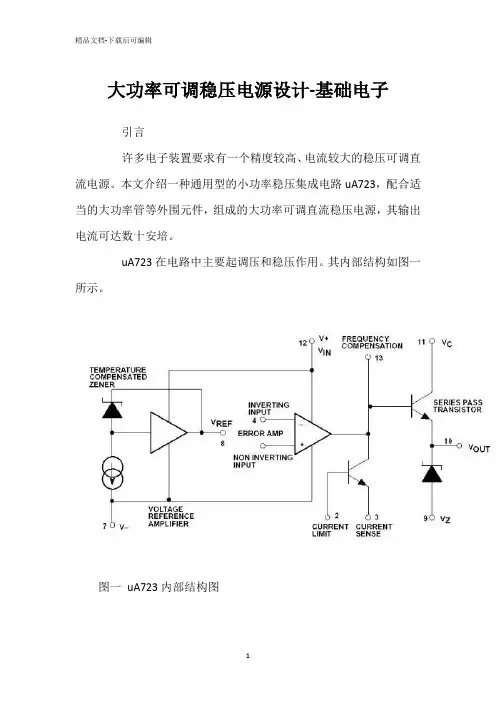

可调直流稳压电源设计 摘要 可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。 关键词：开关稳压电源；开关变压器；高频直流电源 目录
1可调直流稳压电源 可调直流稳压电源的工作原理 参数稳压器在输入交流电压150V-260V时，输出稳压在220V效果效于和高于这个范围，其效率要下降。采用单片微机进行第一步控制，使310V以下和90V以上的输入电压，调整控制在190V—250V范围，再用参数稳压器进行稳压效果很好。 由市电输入的交流电压变化波动很大，经过过压吸收滤波电路将高频脉冲等干扰电压滤去后，送入直流开关稳压电源、交流取样电路和控制执行电路。 直流开关稳压电源的功率小，但能把60-320V的交流电压娈换成+5V，+12V，-12V 的直流电压。+5V电压供给单片微机使用，±12V电压供给控制电路的大功率开关模块使用。 单片微机把取样电路采集到的输入电压数据，分析判断并发出控制信号送到触发电路，控制调节输出电压。 控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流，使SSR在开关时不会损坏。控制执行电路把 90-310V的输入电压控制在190V-240V范围，再送到参数稳压器进行精确稳压。 参数稳压器由电感和电容组成LC振荡器，振荡频率50HZ。无论市电怎么变化，其振荡频率不会改变，因此输出电压不会变化，稳压精度高。即使输入电压波形失真很大，经参数稳压器振荡输出后却是标准的正弦波，因此稳压电源有强的抗干扰能力和净化能力。
课程设计任务书 半导体直流稳压电源的设计和测试 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和内阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交流220V，最大输出电流为I omax=500mA，纹波电压△V OP-P≤5mV，稳压系数Sr≤5%。 2、设计基本要求 （1）设计一个能输出±12V/±9V/±5V的直流稳压电源； （2）拟定设计步骤和测试方案； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）要求绘出原理图，并用Protel画出印制板图； （5）在万能板或面包板或PCB板上制 作一台直流稳压电源； （6）测量直流稳压电源的内阻； （7）测量直流稳压电源的稳压系数、纹 波电压； （8）撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2) 要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoV I/ΔV I V O。 测量内阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，r o=ΔV O/ΔI L。 纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大后，用示波器观测其峰－峰值△V OP-P；用可用交流毫伏表测量其有效值△V O，由
