边坡支护方案
一工程概况
1.1 场地概况及图纸设计要求
拟建建筑物现场桩基施工已经结束，现场有桩基施工时开挖的泥浆坑、桩挖出的堆积土方等。根据图纸设计，可以将施工区域划分为有地下室部分和无地下室部分。其中有地下室部分承台底标高有-11.25m、-7.75m、-6.75m，底板底标高为-6.10m，无地下室部分独立承台底标高-2.8m。不考虑土方堆积，自然地面普遍按照-2.40m计算，有地下室部位基坑普遍深3.80m，最深处为8.95m（在基坑部）。
1.2 场地水文地质条件
拟建建筑场地地下水含水层主要为粉土、粉砂、细砂层，其中粉土属于弱透水层，粉砂及细砂属于中等透水层。场地地下水位埋深9.00~~10.50m，地下水类型为孔隙潜水，其补给来源主要为大气降水及地下水径流补给。
1.3 场地工程地质条件
第一层：杂填土。在场区分布不连续，主要成分为建筑垃圾，层底埋深0.8~~2.4m，平均厚度1.15m。
第二层：粉土。在场区分布连续，稍湿，中密状，摇震反应无。层底埋深1.5~~4.5m，平均厚度2.55m。
第三层：砂夹粉土。在场区分布不连续，摇震反应无，稍具粘性，为砂质粉土。层底埋深3.3~~7.0m，平均厚度4.00m。
第四层：粉土。在场区分布连续，稍湿~~湿，中密~~密实状，摇震反应无。层底埋深7.8~~13.00m，平均厚度4.31m。
第五层：粉砂。在场区分布连续，饱和，中密~~密实状，层底埋深11.00~~16.30m，平均厚度2.73m。
二降水、护坡面方案设计
2.1 降水方案设计
根据地质报告提供的水位标高87.52~~88.74，场地水位取高值88.74，则
只有底标高为-11.25m 的CT9井道积水坑部位施工需要降水。CT9井道集水坑部位降水面积约21m 2，需降水深约1.0m 。 其中涉及到降水的土层水文参数为：粉土渗透系数取0.6m/d ，粉砂渗透系数取5.0m/d ，取综合渗透系数为1.68m/d 。
1 基坑出水量计算
????
?
?+-=
01lg )2(366.1r R S
S H k Q
Q ：基坑涌水量（m 3/d ）
k ：渗透系数（m/d ） 取地层综合渗透系数k=1.68m/d H ：潜水含水层厚度（m ） H=6.0m
S: 基坑设计水位最大降深值（m ） S=1.0m ；
R ：影响半径（m ） 潜水Hk S R 2==6.4m r0：基坑等效半径（m ）
r0=0.29(a+b) a=10.5m ，b=2.0m 经计算： r0=3.625m
Q=265.73m3/d 即Q=11.07m 3/h 2 大口径管井单位滤管长出水量计算 q=2πrl √k/15=47.85m 3/d 3 大口径管井总滤管长计算 L=Q/q=265.73/47.85=5.55m 4 大口径管井参数设计 管井数：1眼； 滤管长：6.0m ；
井深：11.5m （井口标高为-6.20m ）； 井径：600mm ；
滤料采用0.3~~0.5cm 干净米石即可。 5 管井平面位置布置图
2.2 护坡面方案设计
土方施工划分为两个阶段，即有地下室部分土方施工、无地下室部分土方施工。具体见表2.2-1。
根据上表，前期施工有地下室区域底板底标高为-6.10m，自然地面普遍按照-2.40m计算，基坑普遍深3.80m，局部承台部位基坑深4.45～7.45。为防止雨水冲刷，土方开挖时边坡采用适当放坡，坡面设置短钢筋钉、挂钢板网、C15砼喷面处理。在底板的基础上下挖的部位不再考虑护坡措施。后期施工无
地下室部分独立承台底标高-2.8m ，不考虑放坡及护坡。具体设计如下：
无承台部位基坑开挖坡度1：0.33，设计两道短钢筋钉，参数如表2.2-2。
短钢筋采用I 级Φ10钢筋，短钢筋的水平间距2.0m ，竖向间距1.5m 、1.5m ；倾角12度。钢板网片采用d=1.0mm ，TL=15mm ，Tb=40mm ，网面尺寸2000mmX4000mm ；
喷C15砼4cm 厚。护顶外延1.0 m ，砼厚度60mm ，强度等级C15以上设计计算基坑边坡安全系数大于1.7。平剖面见下图13.2.2-1
CT1~~ CT7部位，基坑开挖坡度1：0.7，设计三~~四道短钢筋，参数表见表2.2-3。
图2.2-1 边坡防护图
短钢筋采用I 级Φ10钢筋，水平间距1.5m ，竖向间距1.5m 、2.0m 、2.0m 、1.5m ；倾角12度。钢板网片采用d=1.0mm ，TL=15mm ，Tb=40mm ，网面尺寸2000mmX4000mm ；喷C15砼4cm 厚。护顶外延1.0 m ，砼厚度60mm ，强度等级C15，以上设计计算基坑边坡安全系数大于1.3。平剖面见图2.2-2。
三 降水、支护施工方案 3.1 降水施工
1 成井施工工艺
井点测量定位→ 挖井口、安放护筒 → 钻机就位→钻孔 →回填井底砂垫层 吊放井管→回填井管与井壁间砂砾过滤层→洗井→井管下设水泵、安装抽水控制电路→试抽水（验收合格）→ 降水井正常抽水。
2 施工措施 1）降水井施工措施
a 、采用水冲钻机成孔，孔径600mm ，垂直度偏差不大于1%，孔深达到设计要求。
b 、成孔后清渣换浆，泥浆比重为1.05~1.15。
c 、成孔所造泥浆外运。
d 、沉放井管。本工程井管采用径350mm 、外径430mm 的水泥无砂管，采用托盘法沉放井管。
图 2.2-2 边坡防护
e、回填滤料应从井管四周同时均匀填入，应用人工铁锹下料。
f、洗井采用污水泵洗井法。最终洗至井排出的水由浑变清达到正常排水为止。
g、水泵安放前检查潜水泵转向、连接电缆、排水胶管、吊泵绳索，确信正确、安全后下放。
h、抽水过程中定时测定抽水量、水位等值，做好记录。
2）基坑深井封井措施
基坑的降水井在降水任务完成后进行回填封井，具体措施如下：在施工底板砼前井口放置3mm厚直径为400mm的钢护筒，安装高度为高出底板顶面5厘米，保证降水井继续抽水。钢护筒外围预设两道钢圈，第二道钢圈设防水密封橡胶垫、压紧钢板，防水层施工压其上。（具体做法见详图）底板砼达到一定强度后吊出水泵开始封井。
封井时井采用级配砂石回填，填至底板底标高时，在钢护筒浇筑强度等级为C45的UEA膨胀砼，在距筒口15厘米处焊一块2mm厚钢板，钢板与护筒满焊封严，将高出板面的护筒切除，剩余部分同样用强度等级为C45的膨胀砼浇筑并振捣密实。
地下室边坡支护施工方案报审表
榕江山湖海·悦府项目地下室 边坡支护工程 边 坡 支 护 施 工 方 案 编制人： 审核人： 编制单位（公章）：深圳市顺建建设工程有限公司 年月日
目录 一、工程概况 (1) 二、工程地质与水文地质条件： (1) 三、组织机构 (1) 四、工期计划 (1) 五、劳动力计划 (2) 六、机械使用计划 (2) 七、边坡情况 (2) 八、边坡施工 (2) （一）施工准备 (2) （二）土坡修整 (3) （三）操作工艺 (3) （四）注浆 (3) （五）挂网 (4) （六）喷浆 (4) （七）养护 (4) （八）监测 (4) 九、质量目标 (6) （一）、质量保证措施 (6) （二）质量要求 (6) 十、施工安全措施： (7) 十一、环境保护及文明施工措施： (8)
地下室边坡支护施工方案 一、工程概况 1、工程名称：榕江山湖海·悦府项目地下室边坡支护工程（以 下简称本工程）。 2、工程地点：榕江县县城北侧。 3、工程内容：本工程边坡支护主要包括：A、土方保护；B、钢筋网做面上喷锚，内设锚杆；C、排水系统设置。 4、参建单位：1）建设单位:榕江县山湖海房地产开发有限公司 2）监理单位：贵州化兴建设监理有限公司 3）施工单位：深圳市顺建建设工程有限公司 二、工程地质与水文地质条件： 1、地形地貌：工程位于榕江县县城北侧，四周有道路、建筑物，工地车辆来往，塌方情况难以预料；负二层位置基坑深度较深，正前方边坡边缘综合情况复杂。开挖的面层至底层的土质分布情况：素填土、砂卵石层。 2、水文地质条件：场区内勘察深度范围内部分少量的地下水和地表水体。从已经开挖的部分坡段来看，基础土质均为素填土、砂卵石层。大气降水除直接剥落边坡外，其对结构面的淋虑作用还将使结构面得到“润滑”，减小结构面的抗剪强度，加剧边坡的不稳定程度。 三、组织机构 为了确保锚喷支护工程施工质量，尽早完成后，开始后继工序，我单位设立现场指挥部，统一协调施工中各项工作。成立组织机构，责任分工到位，确保施工优质完成。
编订：__________________ 单位：__________________ 时间：__________________ 边坡支护工程安全施工方 案(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2347-89 边坡支护工程安全施工方案(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、工程概述 本工程的基础施工时间较长，基坑边坡周边均为杂质填土，需要基坑支护。基础部分基槽开挖采用机械大开挖，土方因占用施工场地；全部外用，少量基底整理采用人工整理。 2、技术措施 1.1机械的操作规程 机械操作人员必须经过安全技术培训，考核合格后，持证上岗。 1.1.1 操作人员必须经体检，凡患有高血压、心脏病、癫痫病和有碍安全操作的疾病与生理缺陷，不得从事此项操作。严禁酒后作业。 1.1.2 机械进入现场前，必须查明行驶路线上的桥梁、涵洞的通行高度和承载能力。严禁在桥面上急
转向和紧急刹车。通过桥洞前必须注意限高，确认安全后低速通过。 1.1.3 作业前应依照安全技术措施交底检查施工现场，查明地上、地下管线和构筑物的状况。不得在距现状电力、通讯电缆、瓦司管道等周围2m以内作业。 1.1.4 机械设备在沟槽附近行驶时应低速，作业中必须避开管线和构筑物，并与沟槽边保持不小于1.5m的安全距离。 1.1.5 配合机械清底、平地、修坡等人员，必须在机械回转半径以外作业。如必须在回转半径内作业时，应停止机械回转并制动好后方可开始。机上、机下人员应随时取得密切联。 1.1.6 作业中遇到下列情况，应立即停止操作 1.填挖区土体不稳定，有坍塌可能。 2.发生暴雨、雷电、水位暴涨及土方坍塌。 3.施工标记及防护设施被损坏。 4.出现其他不能保证作业和运行安全的情况。
边坡支护工程锚杆支护施工方案 一、施工工艺 （1）锚杆的构造要求 1）锚杆采用HRB335级Φ22钢筋，长度从8.2～１０米。具体见计算书。 2）锚杆上下排垂直间距1m，水平间距1m。 3）锚杆倾角为12.5°。 4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10。 5）喷射混凝土厚度10cm。 6）钢筋网片φ10@100mm×100mm。 7）注浆压力为0.6Mpa，根据具体情况压力可适当提高。 （2）工艺流程 1)锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁 2）喷射混凝土面层施工工艺流程：立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。 （3）操作工艺 1）边坡开挖 锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。当用机械进行开挖时，严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：
a) 对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔； b) 在作业面上先安装钢筋网片喷射混凝土面层后，再进行钻孔并设置土钉； c) 在水平方向分小段间隔开挖； d) 先将开挖的边壁作成斜坡，待钻孔并设置土钉后再清坡； e) 开挖时沿开挖面垂直击入钢筋和钢管或注浆加固土体。 （4）钻孔与锚杆制作 1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。2）钻进时要比设计深度多钻进100～200mm，以防止孔深不够。 3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm 设置定位器一个；钻孔完毕后应立即安插锚杆以防塌孔。（5）注浆 1）注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆；注浆管应随锚杆同时插入，在灌浆过程中看见孔口出浆时再封闭孔口。 2）注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7d。 （6）喷射混凝土 1）在喷射混凝土前，面层内的钢筋网片牢固固定在边坡壁上并符合规定的保护层厚度的要求。钢筋网片可用插入土中的钢筋固定，在混凝土喷射时应不出现移动。 2）钢筋网片焊接而成，网格允许偏差为10 mm；钢筋网铺设时每边的搭接长度不小于一个网格的边长。
2#楼4#楼土方支护方案 1.编制依据 1.1主要规范、规程： 1.1.1 《岩土工程勘察报告》2010-37-1 1.1.2 《建筑地基基础设计规范》GB50007-2002 1.1.3 《建筑基坑支护技术规程》JGJ120-90 1.1.4 《建筑基础工程施工质量验收规范》GB5020-2002 1.1.5《建筑边坡支护规范》GB50330-2002 1.1.6《建筑基坑工程技术规程》JGJ120-99 2.工程概况 2.1 工程名称：辽阳中天壹品2#、4#楼 2.2 工程地址：辽阳市白塔区卫国路南（碳素厂院内） 2.3建设单位：白塔城建综合开发有限公司 2.4 设计单位：辽宁金帝设计有限公司 2.5 施工单位：辽阳市中兴建筑工程有限公司 2.6 工程概况：2#楼建筑面积14488m2，层数地上主楼24层，地下2层，建筑檐高主楼75.40m。4#楼建筑面积10554 m2，层数地上主楼18层，地下2层，建筑檐高主楼52.60m。两栋楼位置前后对应平行，两楼相距56m。
3.现场情况 3.1 2#、4#楼东侧邻近施工道路，2#楼的（29）轴4#楼的（31）轴的土方开挖达不到放坡要求，边坡可能失稳，故采用打钢管桩，以确保边坡的稳定。 3.22#楼（29）轴、4#楼（31）轴以东边坡简介 2#楼（29）轴挖土深度6.10m，4#楼（31）轴挖土深度5.90|m。2#、4#楼东侧紧邻施工道路，该边坡放坡系数故小于1：0.5m、达不到设计范围要求，故该边坡具有潜在失稳可能，临时堆码砂袋进行稳固边坡，也无法保证以后正常施工的安全，现加打钢管桩及临时堆码砂袋进行稳固边坡，对其地表回填土质边坡可达良好的效果，同时巩固边坡的稳定性。（见施工平面布置图） 4.边坡打钢管支护体系简介 4.1 为了更加的稳定边坡，保持边坡稳定性，确保以后施工方便及生命财产安全，经研究决定，根据危险性较大的专项工程施工预案，对基坑开挖深度超过5m的工程，进行了论证后制定了边坡采取打钢管桩方案。 4.2 打钢管桩的方法：采用排式打桩，先将土方挖至底板底标高，在按顺序打钢管桩，码砂袋进行土体加固。选用管径为Φ159*6的钢管，长6m，、间距1000一字型布置，钢管必须锚入老土1.5m以下，钢管上部需Φ20钢筋全部连接。待地下室施工完回填土前，拆除钢管桩。
整体解决方案系列 边坡支护施工方案（标准、完整、实用、可修改）
编号：FS-QG-49249边坡支护施工方案 Slope support construction scheme 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 一、现场概况及特点 1.1工程名称及各参建主体 工程名称:船码头机埠改造、白马湖连通及白马湖桥至长胜桥景观绿化工程 建设单位:常德市穿紫河建设开发有限公司 协调单位:常德市江北水系办公室 设计单位:德国汉诺威水协.穿紫河项目设计联合体 监理单位:湖南和天监理咨询有限公司 施工单位:湖南望城建设(集团)有限公司 1.2边坡支护施工范围 根据图纸定位放线，穿紫河西边堤岸挡土墙位置已在大堤上，挡土墙底板宽度设计为2.2m，开挖深度为6.3，按照1:1.5放坡，大堤需开挖11m宽，现大堤降低标高修整后，
堤面宽度为10.5m，挡土墙顶边线至公园世家围墙约13.5米;总长度约262m。 1.3边坡支护施工特点和难点 西边堤岸地段较狭窄，基坑开挖以后，没有临时道路可行，对防洪有很大的影响和风险，同时，给挡土墙施工材料运输带来巨大困难; 根据市住建局和市建筑工程质量、安全监督站文明工地创建要求，临时道路需进行混凝土硬化。 基坑紧临河边，基坑开挖前，应将河中围堰修筑好，防止河水渗入基坑;围堰高度应修筑在32米标高以上，以防洪水漫过围堰。 2#桥、3#桥及栈桥桥台跨挡土墙，正处在堤岸上，在挡土墙施工时，必须考虑完成桥台桩基础、承台、台身及台帽的施工，避免二次土方开挖。 二、现场实际情况描述 生态滤池两边为大堤，现种植有蔬菜，间或有树木，堤面宽度约1.5-3m，堤面标高约为34m，目前水位为29m，河中水深为1-2m，淤泥深约为2m;在修筑围堰前需对大堤拓宽，
挡土墙边坡工程专项施工方案
XX市XX区XX街道XX社区新河路住宅小区投资管理 公司后挡土墙边坡工程 施 工 方 案 XX市越众（集团）股份有限公司XX街道XX社区新河路住宅小区投资管理公司后 挡土墙边坡工程
工程项目部 二零XX年X月XX日 目录 第一章概述 (4) 第一节编制说明 (4) 第二章工程概况 (5) 第一节工程概况 (5) 第二节工程地质及水文概况 (6) 第三节气象水文地质条件 (6) 第四节工程施工难点及对策 (6) 第三章施工管理组织机构 (7) 第四章各分项工程施工方法 (9) 第一节拆除及土方开挖施工 (9) 第二节锚杆支护施工 (10) 第三节喷锚支护施工 (12) 第四节浆砌块石施工 (13) 第五节钢筋砼格构梁施工 (14) 第六节三维土工网植草 (15) 第七节片石混凝土施工 (16) 第八节脚手架工程施工 (19) 第五章主要材料和施工机械、人员投入计划 (21) 第一节主要材料及采购计划 (21) 第二节主要施工接卸设备情况及进场计划 (21) 第三节项目劳动力组织计划 (23) 第六章工期计划及工期的保证措施 (24) 第一节工期计划 (24)
第二节工期保证措施 (25) 第七章高边坡安全施工及防护措施 (26) 第一节一般规定 (26) 第二节施工准备阶段安全施工措施 (27) 第三节施工阶段安全施工措施 (28) 第四节信息化施工措施 (32) 第八章高边坡的变形监测 (32) 第九章安全管理制度 (34) 第一节成立安全生产管理机构 (34) 第二节安全管理措施 (35) 第十章施工应急技术措施 (35) 第十一章雨季、台风及高温季节的施工措施 (41)

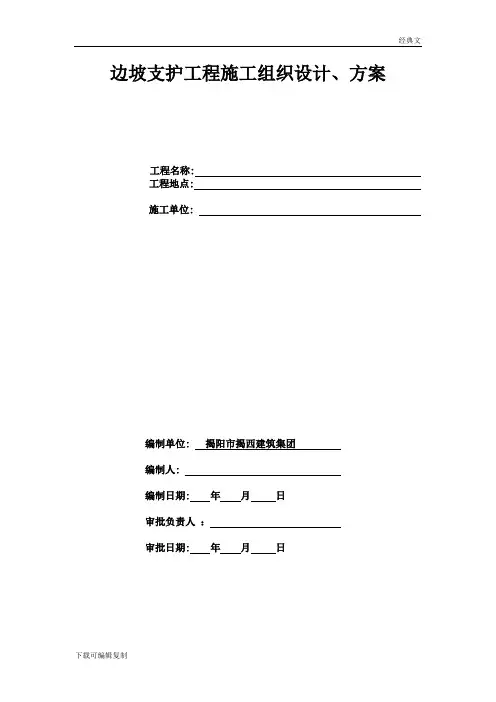

边坡支护工程施工组织设计、方案 工程名称: 工程地点: 施工单位: 编制单位: 揭阳市揭西建筑集团 编制人: 编制日期: 年月日 审批负责人： 审批日期: 年月日
