光纤通信
第一章
1.3 将两根1km长的光纤连接在一起。假设每根光纤的损耗为5dB, 连接损耗为1dB。如果输入功率是2mW，计算由这两根光纤构成的传输线的输出功率。
1.4 一台接收机需要10mW的输入光功率。如果将系统的总损耗增加到50dB，试问光源需要发送的功率是多少？
10个。试计算检1.14 假设有波长为0.8um的光束入射到光检测器上，每秒入射光子数为10
测器上的入射光功率。如果此光检测器将光转换成电流的效率是0.65mA/mW，试问产生的电流是多大？
1.23 为了正常工作，光接收机需要-34dBm的功率。假设从接收机到光源的系统总损耗为31dB。试问光源的发送功率（以mW为单位）需要多大？
1.27 -60dBm和60dBm的差值（以W表示）是多少？（注意在这种情况下，有无正负号是很关键的。）
1.28 考虑一个系统，连接器损耗为5dB，光纤损耗为25dB，耦合损耗（光源到光纤）是15dB，系统中有一个增益为10dB的放大器。试计算系统的总损耗（以dB为单位）。
第二章
2.5 用焦距为20mm 、直径为10mm 的透镜聚焦一束均匀的准直光束，假设波长为0.8um 。试计算聚焦光斑的尺寸。
2.8 假设高斯光束的波长为0.8um ，光斑尺寸为1mm ，计算其发散角。如果用这束光对着月球，则在月球表面的光斑尺寸为多大？（地球和月球之间的距离为8
108.3 m 。）在距离为1km 和10km 处，光斑尺寸又为多大？
2.9 一根6000km的海底玻璃光纤电话线路穿越大西洋，连接美国和法国。（a）通过这条线路传送信息需要多长时间？（b）通过卫星线路，将信息从美国传到法国需要多长时间？卫星在美国和法国之间的地面上空22000英里处。（c）如果两个人通过这两根不同的线路通话时，会感觉到传输时延吗？
2.11 假设一束光入射到两种电介质的分界面上，如图2.1所示。两种电介质的折射率分别为46.11 n 和2n =1.48.当入射角在00到090之间变化时，画出透射角随入射角变化的曲线。
光纤通信概论 一、单项选择题 1、光纤通信指的就是: A 以电波作载波、以光纤为传输媒介的通信方式; B 以光波作载波、以光纤为传输媒介的通信方式; C 以光波作载波、以电缆为传输媒介的通信方式; D 以激光作载波、以导线为传输媒介的通信方式。 2 光纤通信所使用的波段位于电磁波谱中的: A 近红外区 B 可见光区 C 远红外区 D 近紫外区 3 目前光纤通信所用光波的波长范围就是: A 0、4～2、0 B 0、4～1、8 C 0、4～1、5 D 0、8～1、6 4 目前光纤通信所用光波的波长有三个,它们就是: A 0、85、1、20、1、80 ; B 0、80、1、51、1、80 ; C 0、85、1、31、1、55 ; D 0、80、1、20、1、70。 6 下面说法正确的就是: A 光纤的传输频带极宽,通信容量很大;
B 光纤的尺寸很小,所以通信容量不大; C 为了提高光纤的通信容量,应加大光纤的尺寸; D 由于光纤的芯径很细,所以无中继传输距离短。 二、简述题 1、什么就是光纤通信？ 2、光纤的主要作用就是什么？ 3、与电缆或微波等电通信方式相比,光纤通信有何优点？ 4、光纤通信所用光波的波长范围就是多少？ 5、光纤通信中常用的三个低损耗窗口的中心波长分别就是多少？ 光纤传输特性测量 一、单项选择题 1 光纤的损耗与色散属于: A 光纤的结构特性; B 光纤的传输特性; C 光纤的光学特性; D 光纤的模式特性。 2 光纤的衰减指的就是: A 由于群速度不同而引起光纤中光功率的减少; B 由于工作波长不同而引起光纤中光功率的减少; C光信号沿光纤传输时,光功率的损耗; D 由于光纤材料的固有吸收而引起光纤中光功率的减少。
竭诚为您提供优质文档/双击可除 光通信实验报告 篇一：光通信实验报告 信息与通信工程学院 光纤通信实验报告 班姓学 级：名：号： 班内序号：17 日 期：20XX年5月 一、oTDR的使用与测量 1、实验原理 oTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。oTDR就测量回到oTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信
号都有所损耗。 给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。 在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。很自然，这些现象也会影响到oTDR。作为1550nm波长的oTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，oTDR的测试距离就必然受到限制，因为测试设备需要在oTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。 菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，oTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。 oTDR的工作原理就类似于一个雷达。它先对光纤发出一
要自信，绝对的自信，无条件的自信，时刻自信，即使在错的时候！！！ 《光纤通信》选择题练 习公布 精选精炼+课后精讲（QQ在线讲解） 张延锋 2014/8/1 忍人之所不能忍，方能为人知所不能为！！！
选择题练习 1. 目前光纤通信三个实用的低损耗工作窗口是 A.0.85 μm, 1.27 μm, 1.31 μm B.0.85 μm, 1.27 μm, 1.55 μm C.0.85 μm, 1.31 μm, 1.55 μm D.1.05 μm, 1.31 μm, 1.27 μm 2．在阶跃型光纤中，传输模式的传输条件为 A.V＞0 B.V＞Vc C.V＞2.40483 D.V＜Vc 3．在阶跃型光纤中，当模式处于截止的临界状态时，其特性参数 A.W＝0 B.β＝0 C.V＝0 D.U＝0 4. 下列不属于影响光电二极管响应时间的因素是 A.零场区光生载流子的扩散时间 B.有场区光生载流子的漂移时间 C.RC时间常数 D.器件内部发生受激辐射的时间 5．通常，影响光接收机灵敏度的主要因素是 A．光纤色散B．噪声C．光纤衰减D．光缆线路长度6．目前实用光纤通信系统普遍采用的调制─检测方式是 A. 相位调制—相干检测 B. 直接调制—相干检测 C. 频率调制—直接检测 D. 直接调制—直接检测7．下列属于掺铒光纤放大器泵浦光源的典型工作波长是 A.1550 nm B.1310 nm C.980 nm D.850 nm 8．下列属于描述光电检测器光电转换效率的物理量是 A. 响应度 B. 灵敏度 C. 消光比 D. 增益 9．下列属于有源光器件的是 A.光定向耦合器 B.半导体激光器 C. 光纤连接器 D. 光隔离器 10．在下列的传输码型中，不属于插入比特码的是 A. mB1P B. 4B1H C. 5B6B D. mB1C 11. 在激光器中，光的放大是通过 A．粒子数反转分布的激活物质来实现的B．光学谐振腔来实现的C．泵浦光源来实现的D．外加直流来实现的12. 下列哪一项不是要求光接收机有动态接收范围的原因? A．光纤的损耗可能发生变化 B．光源的输出功率可能发生变化 C．系统可能传输多种业务 D．光接收机可能工作在不同系统中 13. 光纤通信中光需要从光纤的主传输信道中取出一部分作为测试用时，需用 A．光衰减器B．光耦合器C．光隔离器D．光纤连接器14. 使用连接器进行光纤连接时，如果接头不连续时将会造成 A．光功率无法传输 B．光功率的菲涅耳反射
光纤通信原理及应用 摘要：光纤通信技术是利用半导体激光器等光电转换器将电信号转换成光信号，并使其在光纤中快速、安全地传输的一门新兴技术。光纤是一种理想的传输媒体，它具有传输时延低、高通信质量、高带宽、抗干扰能力强等特点。光纤在高速以太网中有着广泛的应用。论文主要分析了光电信号的转换、光纤通信的基本原理并介绍了光纤在通信领域中的一些应用。 关键词：光纤通信；光电转换；全反射 1. 引言 光纤是用光透射率高的电介质构成的光通路，它是一种介质圆柱光波导，它是用非常透明的石英玻璃拉成细丝，主要由纤芯和包层构成双层通信圆柱体。光纤通信就是在发送端利用半导体激光转换器将电信号转换成光信号并利用光导纤维传递光脉冲来进行通信，光波通过纤芯以全反射的方式进行传导，有光脉冲相当于1，没有光脉冲相当于0。同时，接收端利用光电二极管或半导体激光器做成光检测器，检测到光脉冲时将光信号还原成电信号。在由于可见光的频率非 常高，约为8 10MHz的量级，因此一能做到使用一根光个光纤通信系统的传输带宽远远大于其它的传输媒体的带宽。同时利用光的频分复用技术，就纤来同时传输多个频率很接近的光载波信号，使得光纤的传输能力成倍地提高。 2.理论模型 在光纤通信系统的发送端使用光电信号检测电路将电信号转换成光信号，并使得光信号以大于某一角度入射到光通道，此时光信号在光纤以全反射的方式不断向前传输，并在接收端再将光信号转换成电信号进行进一步的处理。 2.1 光电信号检测电路的基本原理 光电检测电路主要由光电器件、输入电路和前置放大器组成。其中，光电检测器件是实现光电转换的核心器件，它把被测光信号转换成相应的电信号；输入电路为光电器件正常的工作条件，进行电参量的变换并完成前置放大器的电路匹配；前置放大器能够放大光电器件输出的微弱电信号，并匹配后置处理电路与检测器件之间的阻抗。 2.1.1 光电信号输入电路的静态计算 图解计算法是利用包含非线性元件的串联电路的图解法对恒流源器件的输入电路进行计算。反射偏置电压作用下的光电二极管的基本输入电路如下：
光通信技术实验报告 实验一光通讯系统WDM系统设计 实验目的 1.熟悉Optisystem实验环境，练习使用元件库中的常用元件组建光纤通信系统。 2.使用OptiSystem模拟仿真WDM系统的各项性能参数，并进行分析。 实验原理 光波分复用系统简介 光波分复用是指将两种或多种各自携带有大量信息的不同波长的光载波信号，在发射端经复用器汇合，并将其耦合到同一根光纤中进行传输，在接收端通过解复用器对各种波长的光载波信号进行分离，然后由光接收机做进一步的处理，使原信号复原，这种复用技术不仅适用于单模或多模光纤通信系统，同时也适用于单向或双向传输。 波分复用系统的工作波长可以从0.8μm到1.7μm，由此可见，它可以适用于所有低衰减、低色散窗口，这样可以充分利用现有的光纤通信线路，提高通信能力，满足急剧增长的业务需求。 WDM光通信结构组成 1)滤波器：在WDM系统中进行信道选择，只让特定波长的光通过，并组织其他光波长 通过。可调谐光滤波器能从众多的波长中选出某个波长让其通过。在WDM系统的光接收机中，为了选择所需的波长，一般都需依赖于其前端的可调谐滤波器。要求其有宽的谱宽以传输需要的全部信号谱成分，且带宽要窄以减小信道间隔。 2)复用器/解复用器（MUX/DEMUX）：将多个光波长信号耦合到一路信道中，或使混合 的信号分离成单个波长供光接收机处理。一般，复用/解复用器都可以进行互易，其结构基本是相同的。实际上即是一种波长路由器，使某个波长从指定的输入端口到一个指定的输出端口。 实验软件介绍 OptiSystem是一款创新的光通讯系统模拟软件包，它集设计、测试和优化各种类型宽带光网络物理层的虚拟光连接等功能于一身，从长距离通讯系统到LANS和MANS都使用。一个基于实际光纤通讯系统模型的系统级模拟器，OptiSystem具有强大的模拟环境和真实的
光纤通信原理作业 1、 LP01是单模光纤中的基模，它是一种B模。 A. 双折射 B. 线极化 C. 圆极化 D. 园双折 2、在目前的实用光纤通信系统中采用A调制方式，即将调制信号 直接作用在光源上，使光源的输出功率随调制信号的变化而变化。 B. 间接 C. 外 D. 分接 3、费米能级E f可视为能级被电子占据的界限，它是反映物质中电子在各能级 上A的参量。 A. 分布 B. 跃迁 C. 辐射 D. 放大 4、电子占据某能级的几率服从A分布。 A. 费米统计 B. 柏松 C. 指数 D. 平方 5、色散位移单模光纤是在A um处，实现衰减最小和色散最小. A. 1.55 B. 1550 C. 1560 D. 1.5１ 6、零色散光纤是指工作波长为A nm的单模光纤，可获得最小的衰 减特性和特性。 ，色散 B. 1310 ，色散 C. 1.55 ，放大 D. 1.51，复用 光电检测器是利用材料的B，来实现光电转换的器件。 A. 受激吸收
B. 光电效应 C. 非线性 D. 受激辐射 8、光学谐振腔中的纵模是指腔中驻波沿轴向的分布状态，纵模间隔Δf= B。A. B. C. D. 9、光纤色散包括C、和模式色散。 单纵模、多纵模 B. 极化色散、多纵模 C. 材料色散、波导色散 D. 双折射、圆极化 10、受激辐射中产生一个C。 A. 菲涅尔现象 B. 费米能级 C. 全同光子 D. 耦合模式 11、光纤通信的三个低损耗窗口是1310nm、850nm、C μm。 B. 1550 C. 1.55 D. 1.51 12、当光纤纤芯的折射率与包层的折射率C时，称为弱导波光纤。
《光纤通信技术》复习题 一．基本概念 1．什么样的电磁波叫做“光”？目前的光纤通信用的是什么光？波长是多少？ 答：光是一种电磁波，光频为10E14HZ量级，波长为μm 量级。可见光大约指0.4μm ~0.76μm 波长范围的电磁波。光通信采用的波长0.85μm、1.31μm和1.55μm。即在电磁波近红外区段。 2．光纤通信的特点？ 答：一、传输频带宽，通信容量大 二、传输损耗低，中继距离长 三、不怕电磁干扰 四、保密性好，无串音干扰 五、光纤尺寸小,重量轻,利于敷设和运输 六、节约有色金属和原材料 七、抗腐蚀性能好 3．光纤的NA和LNA各是什么意义？什么是光线模式的分立性？ 答：入射最大角称为孔径角，其正弦值称为光纤的数值孔径。数值孔径表示光纤采光能力的大小。 在光纤端面上芯区各点处允许光线射入并形成导模的能力是不一样的，折射率越大的位置接收入射光的能力越强。为了定量描述光纤端面各点位接受入射光的能力，取各点位激发最高次导模的光线入射角度为局部孔径角θ’C (r) ，并定义角的正弦值为该点位的局部数值孔径LNA。 光是有一定波长的，将光线分解为沿轴向和径向的两个分量，传输光波长λ也被分为λZ和λr。沿径向传输的光波分量是在相对的芯/包层界面间（有限空间）往返传输，根据波形可以稳定存在的条件——空间长度等于半波长的整数倍，而空间长度已由光纤结构所确定，所以径向波长分量λr不能随意了，从而导致它们夹角不能随意也即不能连续变化，即光线模式的分立性。 4．什么是光纤的色散？光纤的色散分为哪几种？在单模光纤中有哪些色散？ 答：脉冲信号在光纤中传输时被展宽的现象叫光纤的色散。分为模间色散和模内色散。模内色散又分为材料色散和波导色散。多模光纤：模式色散和材料色散；单模光纤：材料色散和波导色散。 5．归一化频率V和截止频率VC各如何定义？有何区别和联系？ 答：归一化频率见书28页，截止频率见27页。实际光纤中能够传输的导模模式必须满足V>Vc。
《光纤通信原理与技术》课程教学大纲 英文名称：Fiber Communication Principle and its Application 学时：51 学分：3 开课学期：第7学期 一、课程性质与任务 通过讲授光纤通信技术的基础知识，使学生了解掌握光纤通信的基本特点，学习光纤通信系统的三个重要组成部分：光源（光发射机）、光纤（光缆）和光检测器（光接收机）。通过本课程的学习，学生将掌握光纤通信的基本原理、光纤通信系统的组成和系统设计的基本方法，了解光纤通信的未来与发展，为今后的工程应用和研究生阶段的学习打下基础。 二、课程教学的基本要求 要求通过课堂认真听讲和实验课，以及课下自学，基本掌握光纤通信的基础理论知识和应用概况，熟悉光纤通信在电信、通信中的应用，为今后的工作打下坚实的理论基础。 三、课程内容 第一章光通信发展史及其优点（1学时） 第二章光纤的传输特性（2学时） 第三章影响光纤传输特性的一些物理因素（5学时） 第四章光纤通信系统和网络中的光无源器件（9学时） 第五章光纤通信技术中的光有源器件（3学时） 第六章光纤通信技术中使用的光放大器（4学时） 第七章光纤传输系统（4学时） 第八章光纤网络介绍（6学时） 第九章光纤通信原理与技术实验（17课时） 四、教学重点、难点 本课程的教学重点是光电信息技术物理基础、电光信息转换、光电信息转换，光电信息技术应用，光电新产品开发举例。本课程的教学难点是光电信息技术物理基础。
五、教学时数分配 教学时数51学时，其中理论讲授34学时，实践教学17学时。（教学时数具体见附表1和实践教学具体安排见附表2） 六、教学方式 理论授课以多媒体和模型教学为主，必要时开展演示性实验。 七、本课程与其它课程的关系 1.本课程必要的先修课程 《光学》、《电动力学》、《量子力学》等课程 2.本课程的后续课程 《激光技术》和《光纤通信原理实验》以及就业实习。 八、考核方式 考核方式：考查 具体有三种。根据大多数学生学习情况和学生兴趣而定其中一种。第一种是采用期末考试与平时成绩相结合的方式进行综合评定。对于理论和常识部分采用闭卷考试，期末考试成绩占总成绩的55％，实验成绩占总成绩的30%，作业成绩及平时考勤占总成绩的15％；第二种是采用课程设计（含市场调查报告）和平时成绩相结合的方式，课程设计占总成绩的55%，实验成绩占总成绩的30%，作业成绩及平时考勤占总成绩的15%。第三种是采用课程论文（含市场调查报告）和平时成绩相结合的方式，课程论文占总成绩的55%，实验成绩占总成绩的30%，作业成绩及平时考勤占总成绩的15%。 九、教材及教学参考书 1.主教材 《光纤通信原理与技术》，吴德明编著，科学出版社，第二版，2010年9月 2.参考书 （1）《光纤通信原理与仿真》，郭建强、高晓蓉、王泽勇编著，西南交通大学出版社，第一版，2013年5月 （2）《光通信原理与技术》，朱勇、王江平、卢麟，科学出版社，第二版，2011年8月
2014-2015年度《光纤通信技术》期末考试试题 1 .用图示的方法介绍现代数字光纤通信系统构成，并简述各主 要部分的功能？（10分） 1、答：X 光发送机 0 ?---------------------------- □----------------------------- □ （1）光发送机功能：将数字或者模拟电信号加载到光波上，并耦合进光纤中进行传输（2）光放大器功能：补偿光信号在通路中的传输衰减，增大系统的传输距离 （3）光接收机功能：将光信号转换回电信号，恢复光载波所携带的原信号 2 .用图示的方法介绍光发射机的构成，并简要说明各部分的功 能？简单阐述直接调制和外调制的区别？（10分） 3.请用图示的方法简述光纤的构成，比较单模与多模光纤的区另 U?光纤数值孔径是衡量光纤什么的特性物理量？对于光纤
输入信号光 掺钳光纤 光隔离器. + 八 光隔离器光滤波器！ Z\ 输出 !信号光 通信系统而言，是否光纤数值孔径越大越好？（10分） 4.由于光纤本身导致通信系统性能下降的因素有哪些？如何克 服？（10分） 5.用图示的方法说明掺钥光纤放大器EDFA的工作原理和构成, 各 部分的作用是什么？掺钳光纤放大器级联后增益不平坦情 况恶化，列举两种解决方法？（10分） 1.掺钳光纤放大器主要由一段掺钳光纤，泵浦光源，光隔离器，光耦合器构成5'。采用掺 银单模光纤作为增益物质，在泵浦光激发下产生粒子数反转，在信号光诱导下实现受激辐射放大；2'泵浦光和信号光一起由光耦合器注入光纤：2'光隔离器的作用是只允许光单向传输，用于隔离反馈光信号，提高性能。2， 滤波器均衡技术：采用透射谱与掺杂光纤增益谱反对称的滤波器使增益平坦° 2' 增益钳制技术:监测放大器的输入光功率，根据其大小调整泵浦源功率,从而实现增益钳制，是目前最成熟的方法° 2 6 .请简要阐述波分复用技术的工作原理，并用图示的方法说明？ （10 分） 7.简述受激布里渊散射与受激拉曼散射的概念？它们有什么区 另U? （io分） 8.请说出五种你所了解的无源光器件的名称，并简述其用途？ 光耦合器
南京工程学院 通信工程学院 实验报告 课程名称光纤通信_________ 实验项目名称光纤通信实验_______ 实验学生班级通信（卓越）131_____ 实验学生姓名吴振飞_____ _____ 实验学生学号 208130429_________ 实验时间2016.6.15___ 实验地点信息楼C413_______ 实验成绩评定 ______________________ 指导教师签字 ______________________ 2016年 6月 19日
目录 实验一半导体激光器P-I特性测试实验 (1) 一、实验目的 (1) 二、实验仪器 (1) 三、实验原理 (1) 四、实验内容 (2) 五、实验步骤 (2) 六、注意事项 (2) 七、思考题 (3) 实验二光电探测器特性测试实验 (3) 一、实验目的 (3) 二、实验仪器 (3) 三、实验原理 (3) 四、实验内容 (4) 五、实验步骤 (4) 六、注意事项 (4) 实验三电话光纤传输系统实验 (4) 一、实验目的 (4) 二、实验内容 (5) 三、预备知识 (5) 四、实验仪器 (5) 五、实验原理 (5) 六、注意事项 (6) 七、实验步骤 (6) 九、思考题 (6)
实验一半导体激光器P-I特性测试实验 一、实验目的 学习半导体激光器发光原理和光纤通信中激光光源工作原理；了解半导体激光器平均输出光功率与注入驱动电流的关系；掌握半导体激光器 P(平均发送光功率) -I(注入电流) 曲线的测试方法。 二、实验仪器 1、ZYE4301G 型光纤通信原理实验箱 1 台 2、光功率计1 台 3、FC/PC-FC/PC 单模光跳线 1 根 4、万用表(自带) 1 台 5、连接导线 20 根 三、实验原理 半导体激光二极管(LD) 或简称半导体激光器，它通过受激辐射发光，(处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。) 是一种阈值器件。由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率(≥10mW) 辐射，而且输出光发散角窄(垂直发散角为 30~50°，水平发散角为 0~30° )，与单模光纤的耦合效率高(约 30%~50%)，辐射光谱线窄(Δλ =0.1~1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz) 直接调制，非常适合于作高速长距离光纤通信系统的光源。 对于线性度良好的半导体激光器，其输出功率可以表示为ηω (1-1) Pe=)(2thDIIq ?η其中intintaaamirmirD+=ηη，这里的量子效率ηint，表征注入电子通过受激辐射转化为光子的比例。在高于阈值区域，大多数半导体激光器的ηint接近于 1。 1-1 式表明，激光输出功率决定于内量子效率和光腔损耗，并随着电流而增大，当注入电流I>Ith时，输出功率与I成线性关系。其增大的速率即P-I曲线的斜率，称为斜率效率 dPη2DeqdIηω= (1-2) P-I特性是选择半导体激光器的重要依据。在选择时，应选阈值电流Ith尽可能小， Ith对应P值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，而且不易产生光信号失真。并且要求P-I曲线的斜率适当。斜率太小，则要求驱动信号太大，给驱动电路带来麻烦; 斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。将开始出现净增益的条件称为阈值条件。一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith时，其输出光为非相干的荧光，类似于LED发出的光，当电流大于Ith

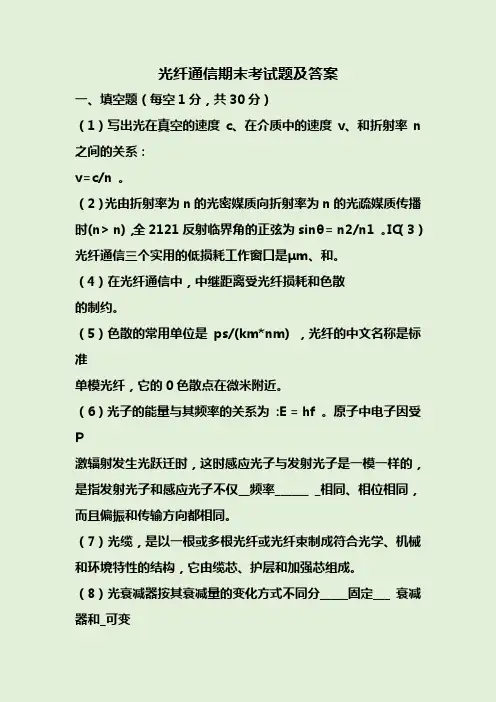

一、填空题（20分) 1、目前光纤通信所用光波得光波波长范围为:0、８～1、8μm,属于电磁波谱中得近红外区。 2、光纤得典型结构就是多层同轴圆柱体，它由、与三部分组成. 3、光纤通信中常用得三个低损耗窗口得中心波长就是: , ，；最低损耗窗口得中心波长就是在: 。 4、光纤得色散分为色散色散与色散。 5、光与物质得粒子体系得相互作用主要有三个过程就是：，，；产生激光得最主要过程就是: 。６、光源得作用就是将变换为；光检测器得作用就是将转换为. 二、单项选择题(15分） 1光纤通信指得就是：［Ｂ] A以电波作载波、以光纤为传输媒介得通信方式； B 以光波作载波、以光纤为传输媒介得通信方式; C 以光波作载波、以电缆为传输媒介得通信方式; D 以激光作载波、以导线为传输媒介得通信方式。 2 光纤单模传输条件，归一化频率V应满足：［Ｂ］ -－－-A—V>2、40５——--—－B－V〈２、405-——－－-C- V＞3、832————－D- Ｖ〈3、832 3 使用连接器进行光纤连接时,如果接续点不连续，将会造成:[Ｃ］ A 光功率无法传输； B 光功率得菲涅耳反射; Ｃ光功率得散射损耗； D 光功率得一部分散射损耗，或以反射波形式返回发送端。 4 在激光器中，光得放大就是通过：［Ｃ] A 光学谐振腔来实现; B 泵浦光源来实现； C粒子数反转分布得激活物质来实现; D 外加直流来实现. ５掺铒光纤得激光特性：［B] A主要由起主介质作用得石英光纤决定; B 主要由掺铒元素决定; C 主要由泵浦光源决定; D 主要由入射光得工作波长决定. 三、（15分)如图所示,用射线理论分析子午光线在阶跃光纤中得传输原理.
篇一：光纤测量实验报告 光纤测量实验报告 课程名称：光纤测量 实验名称： 耦合器光功率分配比的测量 学院：电子信息工程学院专业：通信与信息系统班级：研1305班 姓名：韩文国 学号：13120011 实验日期：2014年4月22日指导老师：宁提纲、李晶 耦合器光功率分配比的测量 一、实验目的： 1. 理解光纤耦合器的工作原理； 2. 掌握光纤耦合器的用途和使用方法； 3. 掌握光功率计的使用方法。 二、实验装置：ld激光器，1 ×2光纤耦合器，2 ×2光纤耦合器，tl-510型光功率计，光纤跳线若干。 1. ld激光器 半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。.其工作原理是通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。电注入式半导体激光器，一般是由砷化镓（gaas）、硫化镉（cds）、磷化铟(inp)、硫化锌(zns)等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。本实验用的ld激光器中心频率是1550nm。 2. 光功率计 光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。 3. 耦合器 光纤耦合器是一种用于传送和分配光信号的光纤无源器件，是光纤系统中使用最多的光无源器件之一，在光纤通信及光纤传感领域占有举足轻重的地位。光纤耦合器一般具有以下几个特点:一是器件由光纤构成，属于全光纤型器件;二是光场的分波与合波主要通过模式耦合来实现;三是光信号传输具有方向性。光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。对于波导式光纤耦合器，一般是一种具有y型分支的元件，由一根光纤输入的光信号可用它加以等分。 在本实验中所用的1 ×2耦合器光功率分配比理论值为1:9，而2 ×2耦合器光功率分配比理论值为1:1。 三、实验内容： 测量耦合器两输出端的功率，计算功率分配比。 四、实验原理： 2 ×2 光纤耦合器亦称x型光纤耦合器，它是一种应用最为广泛的定向耦合器件。该种耦合器主要依靠倏逝场的作用实现耦合，使两根光纤纤芯相互靠近，可以实现光功率的有效耦合。
实验一模拟信号光调制实验 一、实验目的 1、了解模拟信号光纤通信原理。 2、了解不同频率不同幅度的正弦波、三角波、方波等模拟信号的系统光传输性能情况。 二、实验内容 1、测量不同的正弦波、三角波和方波的光调制系统性能。 三、实验器材 1、主控&信号源、25号模块各1块 2、双踪示波器1台 3、连接线若干 4、光纤跳线1根 四、实验原理 1、实验原理框图 光调制功率检测框图 模拟信号光调制传输系统框图 2、实验框图说明 本实验是输入不同的模拟信号，测量模拟光调制系统性能。如模拟信号光调制传输系统框图所示，不同频率不同幅度的正弦波、三角波和方波等信号，经25号模块的光发射机单元，完成电光转换，然后通过光纤跳线传输至25号模块的光接收机单元，进行光电转换处理，从而还原出原始模拟信号。实验中利用光功率计对光发射机的功率检测，了解模拟光调制系统的性能。 注：根据实际模块配置情况不同，自行选择不同波长（比如1310nm、1550nm）的25号光收发模块进行实验。 五、注意事项 1、在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。 2、不要带电插拔信号连接导线。 六、实验步骤 1、系统关电，参考系统框图，依次按下面说明进行连线。 （1）用连接线将信号源A-OUT，连接至25号模块的TH1模拟输入端。
（2）用光纤跳线连接25号模块的光发端口和光收端口，此过程是将电信号转换为光信号，经光纤跳线传输后再将光信号还原为电信号。注意，连接光纤跳线时需定位销口方向且操作小心仔细，切勿损伤光纤跳线或光收发端口。 （3）用同轴连接线将25号模块的P4光探测器输出端，连接至23号模块的P1光探测器输入端。 2、设置25号模块的功能初状态。 （1）将收发模式选择开关S3拨至“模拟”，即选择模拟信号光调制传输。 （2）将拨码开关J1拨至“ON”，即连接激光器；拨码开关APC此时选择“ON”或“OFF”都可，即APC功能可根据需要随意选择。 （3）将功能选择开关S1拨至“光功率计”，即选择光功率计测量功能。 3、进行系统联调和观测。 （1）打开系统和各实验模块电源开关。设置主控模块的菜单，选择【主菜单】→【光纤通信】→【模拟信号光调制】。此时系统初始状态中A-OUT输出为1KHz正弦波。调节信号源模块的旋钮W1，使A-OUT输出正弦波幅度为1V。 （2）选择进入主控&信号源模块的【光功率计】功能菜单，根据所选模块波长类型选择波长【1310nm】或【1550nm】。 （3）保持信号源频率不变，改变信号源幅度测量光调制性能：调节信号源模块的W1，改变输入信号的幅度，记录不同幅度时的光调制功率变化情况。 （4）保持信号源幅度不变，改变信号源频率测量光调制性能：改变输入信号的频率，自行设计表格记录不同频率时的光调制功率变化情况。 （5）拆除23号模块和25号模块之间的同轴连接线，适当调节25号模块的W5接收灵敏度旋钮，用示波器对比观察光接收机的模拟输出端TH4和光发射机的模拟输入端TH1，了解模拟光调制系统线性度。 （6）改变信号源的波形，用三角波或方波进行上述实验步骤，进行相关测试，表格自拟。 七、实验报告 1、画出实验框图，并阐述模拟信号光调制基本原理。
1、光通信与光纤通信的含义一样吗？ A.光通信的范围大于光纤通信 B.两者完全一样 C.两者根本不是一回事 D.光纤通信的范围大于光通信 正确答案：A 2、早期光通信与现代意义的光纤通信最主要的区别主要是什么？ A.早期光通信传输内容（信息）无法量化、传输易受外部环境影响；现代意义光纤通信传输内容经过编码，可以可靠地进行长距离传输。 B.早期光通信是模拟的，现代意义的光纤通信是数字的。 C.早期光通信噪声大，现代意义的光纤通信噪声小。 D.早期光通信传输距离远，现代意义的光纤通信传输距离近。 正确答案：A 3、2009年，高琨因为光纤通信理论上的巨大贡献，获得了哪一项诺贝尔奖？ A.医学奖 B.化学奖 C.物理奖 D.数学奖 正确答案：C 4、按照光纤通信系统所使用的传输频段（信号波长）进行分类，以下哪一个不属于光纤通信系统？ A.超长波长系统。 B.短波长系统。 C.长波长系统。 D.射频波长系统。 正确答案：D 5、下面不属于光纤通信系统三个基本组成部分的是 A.光放大器 B.光发射机 C.光纤 D.光接收机 正确答案：A 1、光源的作用是：( ) A.产生输入光波信号 B.将电信号电流变换为光信号功率，即实现电-光转换 C.产生输入光功率 D.光波对电信号进行调制，使其载荷信息在光纤中传输 正确答案：B 解析：A、描述不够准确C、和选项A一样D、同选项A一样，不够准确完整 2、光电二极管的主要作用是：( ) A.将接收的光功率全部转换为电功率，即满足能量守恒定律 B.将接收的光信号功率转换为倍增电流，即实现信号的放大 C.将接收的光功率一部分转换为电功率，一部分转换为热量 D.将接收的光信号功率变换为电信号电流，即实现光-电转换
1.决定光纤通信中继距离的主要因素是( B ) A.光纤的型号 B.光纤的损耗和传输带 C.光发射机的输出功率 D.光接收机的灵敏度 2.弱导光纤中纤芯折射率n1和包层折射率n2的关系是( A ) A.n1≈n2 B.n1=n2 C.n1>>n2 D.n1< 光纤通信 第一章 1.3 将两根1km长的光纤连接在一起。假设每根光纤的损耗为5dB, 连接损耗为1dB。如果输入功率是2mW，计算由这两根光纤构成的传输线的输出功率。 1.4 一台接收机需要10mW的输入光功率。如果将系统的总损耗增加到50dB，试问光源需要发送的功率是多少？ 10个。试计算检1.14 假设有波长为0.8um的光束入射到光检测器上，每秒入射光子数为10 测器上的入射光功率。如果此光检测器将光转换成电流的效率是0.65mA/mW，试问产生的电流是多大？ 1.23 为了正常工作，光接收机需要-34dBm的功率。假设从接收机到光源的系统总损耗为31dB。试问光源的发送功率（以mW为单位）需要多大？ 1.27 -60dBm和60dBm的差值（以W表示）是多少？（注意在这种情况下，有无正负号是很关键的。） 1.28 考虑一个系统，连接器损耗为5dB，光纤损耗为25dB，耦合损耗（光源到光纤）是15dB，系统中有一个增益为10dB的放大器。试计算系统的总损耗（以dB为单位）。 第二章 2.5 用焦距为20mm 、直径为10mm 的透镜聚焦一束均匀的准直光束，假设波长为0.8um 。试计算聚焦光斑的尺寸。 2.8 假设高斯光束的波长为0.8um ，光斑尺寸为1mm ，计算其发散角。如果用这束光对着月球，则在月球表面的光斑尺寸为多大？（地球和月球之间的距离为8 108.3 m 。）在距离为1km 和10km 处，光斑尺寸又为多大？ 2.9 一根6000km的海底玻璃光纤电话线路穿越大西洋，连接美国和法国。（a）通过这条线路传送信息需要多长时间？（b）通过卫星线路，将信息从美国传到法国需要多长时间？卫星在美国和法国之间的地面上空22000英里处。（c）如果两个人通过这两根不同的线路通话时，会感觉到传输时延吗？ 第一部分光传输通信基本原理 第一章、光纤通信原理 第一节、光纤通信的概念 一、光纤通信的概念 光纤通信概念：利用光纤来传输携带信息的光波以达到通信的目的。典型的光纤通信系统方框图如下： 模拟信息模拟信息 数字光纤通信系统方框图 从图中可以看出，数字光纤通信系统基本上由光发送机、光纤与光接收机组成。发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去 调制发送机中的光源器件LD，则LD就会发出携带信息的光波。即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”（不发光）。光波经低衰耗光纤传输后到达接收端。在接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数/模转换，恢复成原来的信息。就这样完成了一次通信的全过程。其中光发送机的调制方式有两种：直接调制也称内调制（一般速率小于等于2.5GB/S时）；间接调制也称外调制（一般速率大于2.5GB/S时）。 二、光纤通信的特点 1、通信容量大 2、中继距离长 3、保密性能好 2、适应能力强 5、体积小、重量轻、便于施工和维护 6、原材料来源丰富，潜在的价格低廉 第二节、光纤的导光原理 一、全反射原理 我们知道，当光线在均匀介质中传播时是以直线方向进行的，但在到达两种不同介质的分界面时，会发生反射与折射现象，如图2.5所示。 图2.5 光的反射与折射 根据光的反射定律，反射角等于入射角。 根据光的折射定律： n Sin n Sin 1222θθ= （2.2） 其中n 1为纤芯的折射率，n 2为包层的折射率。 显然，若n 1>n 2，则会有θ2>θ1。如果n 1与n 2的比值增大到一定程度，则会使折射角θ2≥90°，此时的折射光线不再进入包层，而会在纤芯与包层的分界面上掠过（θ2=90°时），或者重返回到纤芯中进行传播（θ2>90°时）。这种现象叫做光的全反射现象，如图2.6所示。 光通信实验报告 实验一：测量光纤耦合效率 【实验简介】： 光线主要用于通信、光纤传感、图像传送以及光能传递等方面。由于光纤制造技术的不断进步，光线内部的损耗越来越小，因此在实际应用中提高光源与光纤之间的耦合效率是提高系统传输效率的重要技术之一。 【实验目的】： 1.了解光纤特性，种类 2.掌握光纤耦合的基本技巧及提高耦合效率的手段 3.熟悉常用的耦合方法 【实验装置示意图】： 【实验数据】： 光纤输出光功率：0.78mW 光纤输入光功率：1.9mW 耦合效率为：0.78/1.9*100%=41.1% 【实验思考总结】 耦合时，因为起始的光强较弱，用探测器检测效果不明显。可以先用目测法，观察输出光斑的亮度。等到达到一定的亮度之后，在接入探测器，观察示数。调节时，首先调节高度，然后调节俯仰角，最后在调节左右对准度与旋转方向。 实验二：测量光纤损耗 【实验目的】： 通过测量单模光纤的衰减值，了解测量光纤损耗的常用方法：插入法（实际测量中很多器件的插损、损耗都使用这种方法）。 【实验原理】： 光源发出的光通过光的注入系统输入到短光纤中，并通过光纤活动连接器与光功率计接通。首先测量短光纤的输出功率P1，然后通过光纤连接器接入被测光纤，测量长光纤的输出功率P2，则光纤的总损耗为 A=10lg P1 P2 (dB) 被测光纤的长度为L，则光纤的损耗系数为 α=A L (dB/km)【实验装置示意图】： 【实验数据】： 光纤长度L：6km 波长为1310nm的数据 实验三：测量光纤的数值孔径 【实验简介】： 光纤的数值孔径大小与纤芯折射率、纤芯-包层相对折射率差有关。光纤的数值孔径表示光纤接收入射光的能力。 【实验目的】： 了解测量数值孔径的方法，对远场法有初步了解。 【实验原理】： 远场强度有效数值孔径是通过光纤远场强度分布确定的，它定义为光纤远场辐射图上光强下降到最大值的5%处的半张角的正弦值。 【实验装置示意图】 【实验数据】 光功率最大值为162.5nW，下降到5%时对应的角度为8.5°和-8.3° 【数据处理】 光纤的数值孔径： =0.146 NA=sin8.5°??8.3° 2 实验四：测量光纤的模场直径和折射率分布曲线 【实验目的】： 1.通过近场法测量光纤的折射率分布曲线，对近场法有一定了解 2.通过近场法测量多单模光纤的模场直径，了解了解并掌握近场法测量多模光 纤模场直径的方法 【实验原理】 1.近场法是利用光纤输出端面上的光强度来测量光纤的部分几何参数的典型方 《光通信原理与技术》课程教学大纲 课程中文名称：光通信原理与技术 课程英文名称：Optical Communication Technology 课程编号：ZF17402 课程性质：专业方向课 学时：（总学时54、理论课学时42、实验课学时12） 学分：3 适用对象：电子科学与技术专业本科学生 先修课程：电磁场与电磁波、通信原理等 课程简介：随着网络化时代的到来，人们对信息的需求与日俱增。现代光通信原理在现代信息科学技术中更是占有举足轻重的作用。通过本课程的学习，使学生掌握和了解光纤通信的原理，系统组成，关键技术及新技术，实际应用的光纤通信系统，以及当前光纤通信领域的最新动态，为今后从事与之相关的工作打下基础。 一、教学目标及任务 光通信原理与技术是电子科学与技术本科专业学生专业课程模块中的一门核心课程，通过本课程的学习，学生将掌握光纤通信的基本原理和光纤数字通信系统的组成，了解光纤通信的未来与发展，为进一步学习现代光纤通信技术打下基础。本课程对培养学生综合应用以前所掌握的光学和通信系统基本知识、模拟和数字通信基本知识等有良好的促进作用。 二、学时分配 三、教学内容及教学要求 第一章光纤通信概论（4学时） 教学要求： 1．了解光纤通信发展的历史； 2．理解光纤通信系统在当今通信领域的重要地位和作用及基本组成。 教学重点与难点： 1．光纤通信发展的历史； 2．光纤通信系统的基本组成。 教学内容： 第一节光纤通信发展史 1．什么是光纤通信； 2．光纤通信中光的作用及特性； 3．光纤通信的优势； 第二节光纤通信系统 1．光发射机； 2．光纤； 3．光接收机； 4．光放大器； 本章习题要点： 光纤通信系统就其基本组成而言有三部分：光发射机、光纤和光接收机，学生应掌握它们的概念和作用。作为光传输煤质的光纤，其衰减特性决定了它的工作波长以及光系统的作用距离，这种局限可由光放大器大大缓解。光纤的色散则限制了传输数据的速率。输入到光纤中光强的大小对光纤特性也有影响，这就是非线性效应。通信容量作为光纤通信系统的主要性能指标也应掌握。 第二章光纤（8学时） 教学要求： 1．了解光纤的种类及其不同的用途； 2．理解阶跃和梯度光纤的光线理论，了解用光线法分析多模光纤的传输原理； 3．理解单模光纤的波动理论。掌握用波动理论讨论单模光纤中的模式特性，光纤中模式的概念，光纤的单模条件； 4．掌握光纤的损耗及色散概念及特性； 5．了解光纤的带宽概念。 教学重点与难点： 1．数值孔径、传播时延、时延差的概念及影响因素；； 2．光纤单模传输条件；上海大学理学院物理系光通信技术习题(含答案)..
