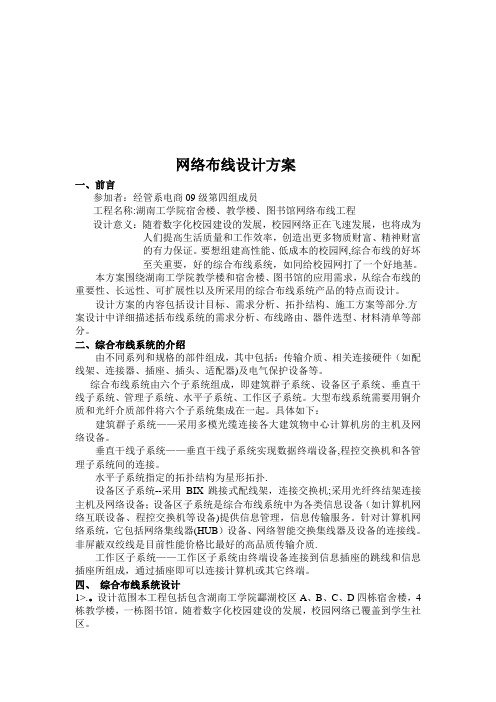

网络布线设计方案
一、前言
参加者：经管系电商09级第四组成员
工程名称：湖南工学院宿舍楼、教学楼、图书馆网络布线工程
设计意义：随着数字化校园建设的发展，校园网络正在飞速发展，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。要想组
建高性能、低成本的校园网，综合布线的好坏至关重要，好的综合布线系统，如同
给校园网打了一个好地基。
本方案围绕湖南工学院教学楼和宿舍楼、图书馆的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。
设计方案的内容包括设计目标、需求分析、拓扑结构、施工方案等部分。方案设计中详细描述括布线系统的需求分析、布线路由、器件选型、材料清单等部分。
二、综合布线系统的介绍
由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）及电气保护设备等。
综合布线系统由六个子系统组成，即建筑群子系统、设备区子系统、垂直干线子系统、管理子系统、水平子系统、工作区子系统。大型布线系统需要用铜介质和光纤介质部件将六个子系统集成在一起。具体如下：
建筑群子系统——采用多模光缆连接各大建筑物中心计算机房的主机及网络设备。
垂直干线子系统——垂直干线子系统实现数据终端设备,程控交换机和各管理子系统间的连接。
水平子系统指定的拓扑结构为星形拓扑。
设备区子系统——采用BIX跳接式配线架，连接交换机；采用光纤终结架连接主机及网络设备；设备区子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理,信息传输服务。针对计算机网络系统,它包括网络集线器(HUB)设备、网络智能交换集线器及设备的连接线。
非屏蔽双绞线是目前性能价格比最好的高品质传输介质。
工作区子系统——工作区子系统由终端设备连接到信息插座的跳线和信息插座所组成，通过插座即可以连接计算机或其它终端。
四、综合布线系统设计
1>..设计范围本工程包括包含湖南工学院酃湖校区A、B、C、D四栋宿舍楼，4栋教学楼，一栋图书馆。随着数字化校园建设的发展，校园网络已覆盖到学生社区。
6>.布线系统产品选型
校园网连接多个建筑，为整个校园提供了智能高效的办公条件和先进的教学系统和高速畅通的通信环境。主要指标如下：
a)水平配线电缆为六类4对双绞电缆。
b)信息插座、配线模块、转换接头和交叉连接配线架等连接都满足硬件要求。
c)（3）H3C S1050T千兆上行交换机
2、布线系统的设计
●工作区子系统设计
①宿舍区
每间宿舍为一个工作区，A、B区每间宿舍住4个学生，每间宿舍都是从第二张床开始，上面是床位下面写字桌安排，分两边每边四人布局。写字桌桌面上方30cm高的地方都安装一个电源插座，因此信息插座安装在电源等高、相距20cm的地方，全部是明装（图）。
②教学区
教学楼有大房间与小房间这分，大房间一般的作用是做大办公室、教室与会议厅，小房间是学院领导的工作室与小型办公室用。房间中的两边都安装着电源插座，因此信息插座安装在电源等高、相距20cm的地方，全部是明装（图）。
<2>水平电缆
水平布线系统均采用星状拓朴结构，它以每栋楼设备间为主节点，形成向工作区辐射的星状线路状态。从每栋楼的设备间到达楼内任一信息点的距离都不超过90m，采用6类非屏蔽双绞线，与其相应的跳线、信息插座模块和配线架等接插件也采用6类产品，满足当前传输1000Mbps的要求。
<4>建筑群子系统设计
建筑群子系统设计比较简单，该学院学生宿舍之间以及教学区之间都敷设有地下通信通道，电缆敷设时直接利用原在管道系统，宿舍区的A、B、C栋由宿舍区D栋引入光纤，教学区1、3、4栋均由2栋4楼直接引入。
五、综合布线系统施工方案
工程实施步骤
1>现场勘察；
2>布线系统的设计（分析用户需求、获取建筑物平面图、系统结构设计、布线路由设计、
可行性论证、绘制综合布线施工图、编制综合布线材料清单）以及工程计划与管理；
3>设备的定购期
4>材料验收
5>布线安装工程的实施——首先线槽安装，UTP双绞线、光纤敷设，安装机房与配线间，
安装信息插座及其它附件。
6>布线系统的测试；
7>布线系统的验收；
8>提供完整的结构化布线文件档案；
9>工程结束。
六、测试验收及维护
综合布线系统的维护管理
1. 个信息点所处的位置，如：建筑物、楼层、房间号、墙面位置、面板号等；
2. 连接的水平系统电缆的长度，经过的路由、桥架、管道；
3. 连接到管理间配线架上的排号、端口号、前后对应关系；
4. 此线缆通道的测试报告、性能报告；
5. 设置的ＩＰ地址、所处的网段号；
6. 连接的交换机号、端口号；
7. 集线器的端口号、规格型号；
8. 机房的配线架数量、配置；
9. 设备的连接关系、路由；
10. 设备的详细配置信息，如：CUP、内存、硬盘、采购价；
11. 其它相关信息，如：维修记录、维护人、施单位、联系人等等。
七、材料及费用清单
宿舍区（3栋）
宿舍区（4栋）
教学楼（A栋）
八、图纸
宿舍区每层如以下例图安排
教学楼
（二）网络拓朴图
