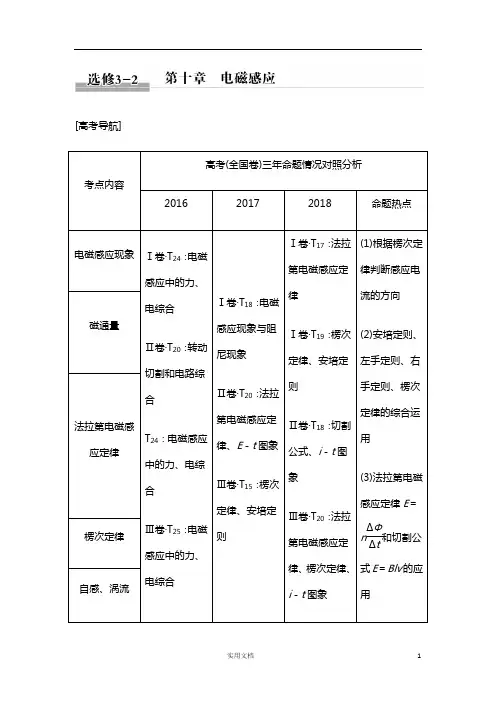

时间：45分钟满分：100分
一、选择题(本题共10小题，每小题7分，共70分。其中1～7为单选，8～10为多选)
1．关于感应电流，下列说法中正确的是( )
A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B．穿过螺线管的磁通量发生变化时，螺线管的线圈中就一定有感应电流产生
C．线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D．只要电路的一部分作切割磁感线运动，电路中就一定有感应电流
答案 C
解析当闭合电路中的磁通量发生变化时，电路中才有感应电流，有磁通量，但如果不变化，则也不可能有感应电流，故选项A错误；如果不是闭合电路，则只能有感应电动势而不能形成感应电流，故选项B错误；线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流，故选项C正确；如果电路不是闭合的，则电路中也不会产生感应电流，故选项D错误。
2．如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向下滑动，下列表述正确的是( )
A．线圈a中将产生俯视顺时针方向的感应电流
B．穿过线圈a的磁通量变小
C．线圈a有扩张的趋势
D．线圈a对水平桌面的压力F N将增大
答案 D
解析 通过螺线管b 的电流如图所示，根据右手螺旋定则判断出螺线管b 所产生的磁场方向竖直向下，滑片P 向下滑动，滑动变阻器接入电路的电阻减小，电路电流增大，所产生的磁场的磁感应强度增强，根据楞次定律可知，线圈a 中所产生的感应电流的磁场方向竖直向上，再由右手螺旋定则可得线圈a 中的电流方向为俯视逆时针方向，A 错误；由于螺线管b 中的电流增大，所产生的磁感应强度增强，线圈a 中的磁通量应变大，B 错误；根据楞次定律可知，线圈a 将阻碍磁通量的增大，因此，线圈a 有缩小和远离b 的趋势，线圈a 对水平桌面的压力将增大，C 错误，D 正确。
3．在一空间有方向相反、磁感应强度大小均为B 的匀强磁场，如图所示，垂直纸面向外的磁场分布在一半径为a 的圆形区域内，垂直纸面向里的磁场分布在除圆形区域外的整个区域，该平面内有一半径为b (b >2a )的圆形线圈，线圈平面与磁感应强度方向垂直，线圈与半径为a 的圆形区域是同心圆。从某时刻起磁感应强度大小开始减小到B
2
，则此过程中该线圈磁通量的变化量的大小为( )
A.12
πB (b 2－a 2) B ．πB (b 2－2a 2
) C ．πB (b 2－a 2)
D.12πB (b 2－2a 2) 答案 D
解析 计算磁通量Φ时，磁感线既有垂直纸面向外的，又有垂直纸面向里的，所以可
以取垂直纸面向里的方向为正方向。磁感应强度大小为B 时线圈磁通量Φ1＝πB (b 2－a 2
)－πBa 2，磁感应强度大小为B 2时线圈磁通量Φ2＝12πB (b 2－a 2)－12
πBa 2，因而该线圈磁通量的变化量的大小为ΔΦ＝|Φ2－Φ1|＝12
πB (b 2－2a 2)，故选项D 正确。 4．经过不懈的努力，法拉第终于在1831年8月29日发现了“磁生电”的现象，他把两个线圈绕在同一个软铁环上(如图所示)，一个线圈A 连接电池与开关，另一线圈B 闭合并在其中一段直导线附近平行放置小磁针。法拉第可观察到的现象有( )
A ．当合上开关，A 线圈接通电流瞬间，小磁针偏转一下，随即复原
B ．只要A 线圈中有电流，小磁针就会发生偏转
C ．A 线圈接通后其电流越大，小磁针偏转角度也越大
D ．当开关打开，A 线圈电流中断瞬间，小磁针会出现与A 线圈接通电流瞬间完全相同的偏转
答案 A
解析 当合上开关，A 线圈接通电流瞬间，穿过A 的磁通量发生变化，使得穿过B 的磁通量也变化，所以在B 中产生感应电流，电流稳定后穿过AB 的磁通量不再变化，所以B 中不再有感应电流，即小磁针偏转一下，随即复原，选项A 正确；A 线圈中有电流，但是如果电流大小不变，则在B 中不会产生感应电流，即小磁针就不会发生偏转，选项B 错误；B 线圈中的感应电流大小与A 中电流的变化率有关，与A 中电流大小无关，选项C 错误；当开关打开，A 线圈电流中断瞬间，由于穿过B 的磁通量减小，则在B 中产生的电流方向与A 线圈接通电流瞬间产生的电流方向相反，所以小磁针会出现与A 线圈接通电流瞬间完全相反的偏转，选项D 错误。
5．如图甲所示，在同一平面内有两个相互绝缘的金属圆环A 、B ，圆环A 平分圆环B 为面积相等的两部分，当圆环A 中的电流如图乙所示变化时，甲图中A 环所示的电流方向为正，下列说法正确的是( )
A．B中始终没有感应电流
B．B中有顺时针方向的感应电流
C．B中有逆时针方向的感应电流
D．B中先有顺时针方向的感应电流，后有逆时针方向的感应电流
答案 B
解析由于圆环A平分圆环B的面积，由于A圆环中电流产生的磁场，开始在内部为垂直纸面向里的磁场。外部为垂直纸面向外的磁场，而B环的合磁场方向向里，当A环中电流均匀减小时，B环的磁通量减小，在B环中产生顺时针方向的电流，当A环中电流变为负并逐渐增大过程中，B环中有垂直纸面向外的磁场，磁通量增大，在B环中仍产生顺时针方向的电流，故B选项正确。
6．如图，倾角为α的斜面上放置着光滑平行导轨，导轨下端连有一定值电阻R，金属棒KN垂直放置于导轨上，在ab左侧存在有界匀强磁场B，磁场方向垂直斜面向上，在cd 左侧的无磁场区域cdPM内有一半径很小的金属圆环L，圆环也放置在斜面上。当金属棒KN 在重力作用下从磁场右边界ab处由静止开始沿导轨向下运动后，下列说法正确的是( )
A．圆环有收缩趋势
B．圆环有扩张趋势
C．圆环内产生的感应电流变大
D．圆环内产生的感应电流不变
答案 A
解析由于金属棒KN在重力的作用下向下运动，则KNMP回路中产生逆时针方向(垂直斜面向下看)的感应电流，则在圆环处产生垂直于斜面向上的磁场，随着金属棒做加速运动，圆环的磁通量将增大，依据楞次定律可知“增缩减扩”，圆环将有收缩的趋势以阻碍圆环的磁通量增大；又由于金属棒沿导轨向下运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小，A正确。
7．某部小说中描述一种窃听电话：窃贼将并排在一起的两根电话线分开，在其中一根电话线旁边铺设一条两端分别与耳机连接的导线，这条导线与电话线之间是绝缘的，如图所示。下列说法正确的是( )
A．不能窃听到电话，因为电话线中电流太小
B．不能窃听到电话，因为电话线与耳机没有接通
C．可以窃听到电话，因为电话线中的电流是恒定电流，在耳机电路中引起感应电流D．可以窃听到电话，因为电话线中的电流是交变电流，在耳机电路中引起感应电流答案 D
解析电话线与窃听线相互绝缘，故电话线中的电流不可能进入窃听线内。由于电话线中的电流是音频电流(即交变电流)，不断变化，耳机、窃听线组成的闭合电路中有不断变化的磁通量，耳机中产生与电话线中频率一样的感应电流，故可以窃听到电话，D项正确。
8．两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以自由滑动。当AB在外力F作用下向右运动时，下列说法中正确的是( )
A．导体棒CD内有电流通过，方向是D→C
B．导体棒CD内有电流通过，方向是C→D
C．磁场对导体棒CD的作用力向左
D．磁场对导体棒AB的作用力向左
答案BD
解析两个导体棒与两根金属导轨构成闭合回路，当AB向右运动时，回路中磁通量增加，结合安培定则判断回路中感应电流的方向是B→A→C→D→B。再根据左手定则，可判断出磁场对CD的作用力向右，对AB的作用力向左。故选B、D正确。
9．如图闭合矩形线圈abcd从静止开始竖直向下落，穿过匀强磁场，磁场区域竖直方向的长度大于矩形线圈bc边的长度，不计空气阻力，则( )
A．从线圈dc边进入磁场到ab边穿出磁场整个过程，线圈中始终有感应电流
B．从线圈dc边进入磁场到ab边穿出磁场整个过程，必有一个阶段其加速度等于g
C．dc边刚进入磁场时感应电流方向与dc边刚穿出磁场时感应电流方向相反
D．dc边刚进入磁场时感应电流大小与dc边刚穿出磁场时感应电流大小可能相等
答案BCD
解析当整个线圈都进入磁场时，线圈中磁通量不变，没有感应电流，此时线圈受重力，加速度为g，选项A错误，B正确；线圈进磁场时，磁通量增大，根据楞次定律可知感应电流是逆时针方向，线圈出磁场时，磁通量减小，感应电流是顺时针方向，选项C正确；若dc 边进磁场时是减速进的，则经过在磁场中一段加速过程，dc边出磁场时的速度可能与dc边进磁场时的速度相同，则感应电流大小可能相等，选项D正确。
10．如图所示，在赤道附近某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向。下列说法中正确的是( )
A．若使线圈向东平动，则a点的电势与b点的电势相同
B．若使线圈向北平动，则a点的电势比b点的电势低
C．若以ab为轴将线圈向上翻转，则线圈中感应电流方向为a→b→c→d→a
D．若以ad为轴将线圈向上翻转，则线圈中感应电流方向为a→d→c→b→a
答案AD
解析在赤道附近的地磁场是平行地面由南指向北，当线圈不管向哪个方向平动，都没有感应电流产生，各点电势相同，因此A选项正确，B选项错误；以ab为轴转动，磁通量不变，也没有感应电流，C选项错误；以ad为轴向上翻转，磁通量增大，感应电流磁场方向由北指向南，由安培定则可知，感应电流的方向a→d→c→b→a，故D选项正确。
二、非选择题(本题共2小题，共30分)
11．(15分)某同学在学习了感应电流的产生条件和楞次定律之后，自己制作了一个手动手电筒。如图是手电筒的简单结构示意图，左右两端是两块完全相同的条形磁铁，中间是一根绝缘直杆，由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动，线圈两端接一灯泡，晃动手电筒时线圈也来回滑动，灯泡就会发光，其中O点是两磁极连线的中点，a、b两点关于O点对称。
(1)试分析其工作原理；
(2)灯泡中的电流方向是否变化。
答案(1)磁通量变化，有感应电流(2)变化
解析(1)当晃动手电筒时，线圈来回滑动，线圈的磁通量有变化，就会产生感应电流，与线圈相连的灯泡就会发光。
(2)线圈所在处的原磁场方向水平向左，线圈在O点时磁通量最小，在向左或向右移动
时，磁通量增大，在从两端向O移动时，磁通量减小，产生相反方向的感应电流，所以灯泡中的电流方向发生变化。
12．(15分)如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形。为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式。
答案B＝B0l
l＋vt
解析要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化。在t＝0时刻，穿过线圈平面的磁通量为Φ1＝B0S＝B0l2。
设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋vt)，由Φ1＝Φ2，得B＝B0l
l＋vt
。
