采掘机械
一、名词解释
1..何谓液压传动
2.排量
3.流量：
4.粘温特性：
5.液压泵的排量：
6采煤机理论生产率：7液压支架初撑力: 8.液压支架的支护强度：。
9.液压支架覆盖率： 10.液压支架的支撑效率：。11.单作用液压缸：
12.双作用液压缸： 13.滚筒宽度也即采煤机的理论截深。
14.薄煤层是指最大可采厚度不到1.3m的煤层，通常指0.8~1.3m的煤层。
15.液压支架的工作阻力：
二、填空
1.液压传动最基本的技术参数是工作液体的(压力) 和(流量 )。
2.液压系统中的压力取决于（负载），执行元件的运动速度取决于(流量）。
3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4.压力液体流经管路或液压元件时要受到阻力，引起压力损失，其压力损失分为两类，即（沿程损失）和（局部损失）。
5.液压系统中使用的液压控制阀，按其在系统中所起的作用可分为三类：（压力控制阀）（流量控制阀）及（方向控制阀）。
6.液体的压力增加时，液体的粘度（变大）。
7.液体在外力作用下，液层间作相对运动时产生内摩擦力的性质，叫做液体的粘性。
8.一个完整的液压传动系统是由（动力元件）（行元件）（控制元件）(辅助元件 )和( 工作液体 )等几个部分组成。
9.叶片泵按结构分为两类，即（单作用叶片泵）和（双作用叶片泵）。
10.液压马达是液压系统的一种执行元件，其作用是（将液压泵提供的液体压力能转变为其输出轴的机械能）。
11.溢流阀按其结构分为（直动式）和（先导式）两种。
12.变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵 )、( 径向柱塞泵 )、(轴向柱塞泵)；其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
13．液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。14．齿轮泵产生泄漏的间隙为（端面）间隙和（径向）间隙，此外还存在（啮合）间隙，其中（端面）泄漏占总泄漏量的80%～85%。
15．双作用叶片泵的定子曲线由两段（大半径圆弧）、两段（小半径圆弧）及四段（过渡曲线）组成，吸、压油窗口位于（过渡曲线）段。
16．先导型溢流阀为（进口）压力控制，阀口常（闭），阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为（出口）压力控制，阀口常（开），先导阀弹簧腔的泄漏油必须（单独引回油箱）。
17．调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（差压式溢流阀）和节流阀（并联）而成。
18．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将（马达排量）调至最大，用（变量泵）调速；在高速段，（泵
排量）为最大，用（变量马达）调速。
19.调压回路的作用是（使液压系统整体或某一部分压力保持定值）。
20.双滚筒采煤机主要由电动机、牵引部、截割部和附属装置等部分组成。
21.螺旋滚筒由螺旋叶片、端盘、齿座、喷嘴及筒壳等部分组成。截齿是采煤机直接落煤的工具。直接影响采煤机的工况、能耗、生产率和吨煤成本。
22.液压支架按其对顶班的支护方式和结构特点不同，分为支撑式、掩护式、和支撑掩护式三种基本架型。
23.采煤机是机械化采煤作业的主要机械设备，其功能是（落煤）和（装煤）。

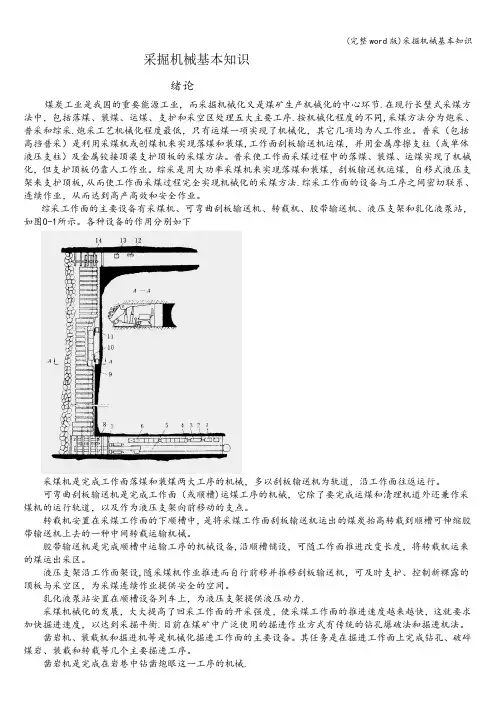

24.综采工作面的配套设备一般由双滚筒采煤机、可弯曲刮板输送机及液压支架等主要设备组成。
25采煤机牵引部包括牵引机构及传动装置两部分组成。
26.现有牵引部传动装置按传动形式可分为三类：机械牵引，液压牵引和电牵引。
27.无链牵引机构主要有齿轮—销轨型、滚轮—齿轨型、链轮—链轨型
28.采煤机附属装置包括调高和调斜装置、喷雾降尘装置、防滑装置、电缆拖移装置
29.凿岩机的类型较多，按其所用动力的不同，可分为气动凿岩机、液动凿岩机、电动凿岩机和内燃凿岩机。
三.选择题（每空1分，共20分）
1.调速阀是用（A）而成的。
A.节流阀和定差减压阀串联
B.节流阀和顺序阀串联
C.节流阀和定差减压阀并联
D.节流阀和顺序阀并联
2.液压泵的流量Q与（C）有关；泵的流量与（B）有关。
A.泵的额定压力
B.泵的几何尺寸
C.泵的额定流量
D.泵的转速
3.（A）叶片泵运转时，存在不平衡的径向力；（B）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
A.单作用
B.双作用
C.复合作用
4.液压泵能实现吸油和压油，是由于泵的（C）变化。
A.动能
B.压力能
C.密封容积
D.流动方向
5.液压油（D），常常是液压系统发生故障的主要原因。
A.温升过高
B.粘度太小
C.粘度太大
D.受到污染
6.为使三位四通阀在中位工作时能使液压缸闭锁，应采用（A）型阀。
A .“O”型阀
B .“P”型阀 C. “Y”型阀
7.液压系统的最大压力为10MPa，安全阀的调定压力应为（C）。
A.等于10MPa
B.小于10MPa
C.大于10MPa
8.用来调节系统的工作压力，保证系统可靠工作，液压泵的额定流量应选的稍大于系统所需的最大流量，还应随时把系统中多余的流量溢回油箱的元件是（B）。
A.减压阀
B.换向阀
C.顺序阀
D.压力继电器
9.流量控制阀主要包括三类，有（C）调速阀和分流阀。
A.单向阀
B.换向阀
C.节流阀
D.溢流阀
10．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努力方程是（A ）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他
11．液体流经薄壁小孔的流量与孔口面积的（ A ）和小孔前后压力差的（ B ）成正比。
（A）一次方（B）1/2次方（C）二次方（D）三次方
12．流经固定平行平板缝隙的流量与缝隙值的（ D ）和缝隙前后压力差的（ A ）成正比。（A）一次方（B）1/2次方（C）二次方（D）三次方
13．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ D）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B ）。
（A）O型（B）M型（C） Y型（D） H型
14．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ C ）；并联在液压泵的出口，泵的出口压力又为（ A ）。
（A） 5MPa （B） 10MPa （C）15MPa （D）20MPa
15．容积调速回路中，（ B ）的调速方式为恒转矩调节；（ C ）的调节为恒功率调节。（A）变量泵—变量马达（B）变量泵—定量马达（C）定量泵—变量马达
16．为保证负载变化时，节流阀的前后压力差不变，是通过节流阀的流量基本不变，往往将节流阀与（ B ）串联组成调速阀，或将节流阀与（D ）并联组成旁通型调速阀。（A）减压阀（B）定差减压阀（C）溢流阀（D）差压式溢流阀
17．双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的（B ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（ C ）。
（A）1倍（B）2倍（C）3倍（D）4倍
18．顺序阀在系统中作卸荷阀用时，应选用（ C ）型，作背压阀时，应选用（A ）型。
（A）内控内泄式（B）内控外泄式（C）外控内泄式（D）外控外泄式
19．当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为（ A ）；通过调速阀的流量为（ A ）。
（A） 0 （B）某调定值（C）某变值（D）无法判断
20.电牵引采煤机截割部常采取得传动方式为：
(A)电动机——固定减速箱——摇臂——滚筒 (B) 电动机——固定减速箱——摇臂——行
星齿轮传动——滚筒 (C) 电动机——减速箱——滚筒(D)电动机——摇臂——行星齿轮传动——滚筒
21.滚筒上螺旋叶片的头数一般为（）头。
（A） 1 （B）1~3 （C）2~4 （D）5~6
22.螺旋滚筒的参数有结构参数和工作参数两种,工作参数指( )。
（A）滚筒直径和宽度（B）螺旋叶片的旋向和头数（C）滚筒的转速和转动方向（D）滚筒直径和转动方向
23.链牵引采煤机主动链轮的齿数一般为（）
（A） 1~2 （B）1~5 （C）2~6 （D）5~8
24.大倾角采煤机通常指在倾角大于（）煤层中工作的采煤机。
（A） 150（B）200（C）300（D）350

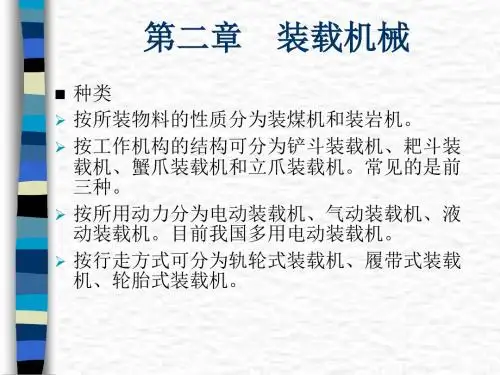

25.装载机械的种类很多，按其工作机构的形式来分，有___等。（）
A耙斗、铲斗、爪式和抓斗 B 耙斗、铲斗
C 轨轮、履带和轮胎
D 爪式和抓斗
26.风动凿岩机按照其安装和推进方式的不同，可分为____几种。（）
A 手持式、气腿式
B 气腿式、伸缩式
C手持式、导轨式D手持式、气腿式、伸缩式和导轨式
27．将机械能转换成液体的压力能的元件是________ （）
A执行元件B动力源元件C控制元件D辅助元件
28.将液体的压力能转换成机械能的元件是________ （）
A. 执行元件
B.动力源元件
C.控制元件
D.辅助元件
四．是非
1．（√）从能量转换的观点看，马达与泵是可逆的，即任何液压泵都可作液压马达使用，反之亦然。
2．（√）减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。3．（）液压传动系统中,压力的大小取决于油液流量的大小。
4．（）温度对油液粘度的影响是当油液温度升高时其粘度随着升高。
5．（）调速阀与节流阀的调速性能一样。
6．（√）液压泵是产生压力流量的元件，它由电动机、内燃机或其他原动机驱动，将原动机的机械能转变为液压能。
7．（√）液压泵的额定转速是指泵在额定压力下，连续长时运转的最大转速。
8．（）齿轮泵工作时作用在吸排液两侧齿轮上的径向液压力是不平衡的：排液腔侧的压
力低，吸液腔侧的压力高。
9．（√）单作用叶片泵多为变量泵，而双作用叶片泵都是定量泵。
10．（√）和其他类型泵相比，柱塞泵能达到较高的工作压力和容积效率。
11（√）滚筒的旋转方向必须与滚筒的螺旋方向相一致，逆时针方向旋转的滚筒，叶片应为右旋；顺时针向旋转的滚筒，叶片应为左旋。
12．（√）单滚筒采煤机一般在左工作面用右螺旋滚筒，而在右工作面用左螺旋滚筒。
13（）采煤机的主要功能是落煤和运煤。
14（√）采煤机的电动机都是防爆的，而且都是采用锭子水冷，以缩小电动机的尺寸。15．（√）综采工作面的配套设备通常由双滚筒采煤机、可弯曲刮板输送机及液压支架输送机等主要设备组成。
16. （√）滚筒采煤机采用的截齿，有扁截齿和镐形截齿两种。
17. （√）扁截齿即刀形截齿，又称径向截齿。
18. （√）镐形截齿分为圆锥形截齿和带刃扁截齿，又称切向截齿。
19. （√）镐形截齿落煤时主要靠齿尖的尖劈作用楔入煤体而将碎落，故使用脆性及裂隙多
的煤层。
20. （√）螺旋滚筒的参数有结构参数和工作参数两种。结构参数包括滚筒直径和宽度、螺
旋叶片的旋向和头数；工作参数指滚筒的转速和转动方向。
21. （√）截齿截割方向与碎煤下落方向相同时，称为顺转；截齿截割方向与碎煤下落方向
相反时，称为逆转。
22. （√）站在采空区侧看滚筒，逆时针反向旋转的滚筒，叶片应为左旋；顺时针向旋转的
滚筒，叶片应为右旋，即应符合“左转左旋，右转右旋”规律。
23. （√）双滚筒采煤机当滚筒直径较大时，两个滚筒的转向一般为前顺后逆；
24. （√）当双滚筒采煤机当滚筒直径较小时，两个滚筒的转向一般为前逆后顺
25. （√）单滚筒采煤机一般在左工作面用右螺旋滚筒，而在右工作面用左螺旋滚筒。
26. （√）采煤机开机前，各把手、按钮置于“零位”或“停止”位置。
27. （√）采煤机齿轮油应考虑油的品种和油的粘度。
26. （√）大倾角采煤机通常指在倾角大于350煤层中工作的采煤机。
29. （√）连续采煤机可在房柱式采煤法中实现综合机械化采煤，也可用于巷道掘进。
30（√）.单体液压支架的动作包括升柱、初撑、承载、回柱四个过程。
31. （√）液压支架的工作阻力标志着支架的最大承载能力。
32. （√）采机工作面生产能力配套的原则是:工作面输送机的生产能力必须略大于采煤机
的理论生产率；顺槽转载机和带式输送机的生产率又应大于工作面输送机的生
产率；
32．（√）液压支架一般都具有升架、降架、移架和推溜四个基本动作及调架、防倒、防滑等辅助动作。。
33．（√）风动凿岩机按照其安装和推进方式的不同，可分为手持式、气腿式、伸缩式和导轨式几种。
34. （√）装载机械的种类很多，按其工作机构的形式来分，有耙斗、铲斗、爪式和抓斗等；
按其行走方式，也有轨轮、履带和轮胎三种。
35.（√）耙装机的绞车有三种类型，即行星轮式、内涨摩擦轮式和圆锥摩擦轮式。
36.（√）煤矿中使用的爪式装载机有蟹爪装载机和立爪装载机。
37．（√）刨煤机主要由刨头及其传动装置，工作面输送机两大部分组成，能完成落煤、装煤、运煤。
38.（√）液压支架的移架速度必须大于采煤机的最大工作牵引速度。
39. （√）液压缸活塞运动速度只取决于输入流量的大小，与压力无关。
40. （√）薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作
调节流量的节流器。
41. （√）薄煤层采煤机根据机身的支撑方式不同，爬底板采煤机又分为底板支撑式、悬臂
支撑式和混合支撑式三种采煤机。
42. （√）静力刨煤机按照刨头在输送机上的支撑导向方式不同，又有拖钩刨煤机、滑行刨
煤机和滑行拖钩刨煤机三种。
五．简答
1．简要说明何谓困油现象？困油现象造成的危害，以及如何消除？

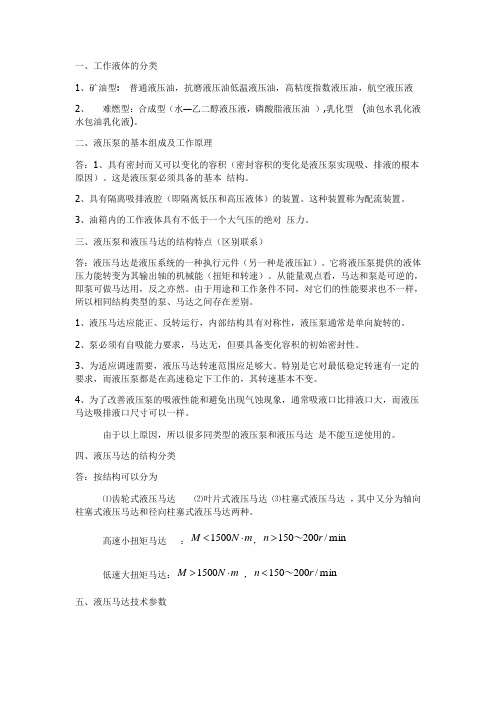

2.试叙述液压泵工作的三个必要条件？
3.采煤机牵引部采用无链牵引机构有何优点？
4.哪些因素对采煤机的选用有影响?
5.和滚筒式采煤机相比，刨煤机有如下优点：
6．对滚筒采煤机的截齿要求：
7．单体液压支柱和金属摩擦支柱相比，其优点如下：
8采用掘进机法与传统的钻爆法掘进巷道相比，有何优点？
9．薄煤层采煤机有何特点？
10．采煤机牵引部采用无链牵引机构有何缺点？
11.电牵引采煤机的优点是：
12.煤矿对采煤机械的基本要求是高效、经济、安全。具体要求为：
13.刨煤机的使用条件为：
六、分析题：
1.画出进油节流调速开式回路?
2.标出各个元件名称，并说明其功用？
3.分析活塞受力情况，列出速度负载特性方程，画出速度负载特性曲线？
4.提出改善用节流阀调速的措施？并在速度负载特性曲线图上画出?
5.对速度负载特性曲线分析，并进行描述？
2. 油箱、定量泵、先导型溢流阀、节流阀、液压缸。
3.油箱储存油液,散热,沉淀杂质;定量泵是动力元件,提供液压能;先导型溢流阀起定压阀的作用,阀口常开,分流液压泵输出流量;
节流阀控制输入液压缸的流量;液压缸是执行元件,把液体的压力能转换成机械能,推动活塞做往复直线运动.
4.将节流阀换成调速阀(或在节流阀前串联一个定差减压阀),使压差为一恒定值,速度不受负载的影响.
5.
(1)负载一定时,液压缸运动速度与通流截面积成正比.
(2)节流阀调速时,液压缸运动速度随负载的增大而减小.
(3)调速阀调速时, 液压缸运动速度不随负载的变化而变化.
七．计算（每题10分，共20分）
1.已知某液压泵的输出压力P=10MPa，泵的实际排量q=100mL/r，转速n=1440r/min，试计算该泵的实际流量Q（L/min）和泵的实际输出功率N(KW)?
2.已知支撑式液压支架的立柱缸径D=0.15m，支架立柱的数量n=4，泵站工作压力p b=25MPa,支架安全阀调定压力p a=40 MPa,求液压支架的初撑力P c（KN）及工作阻力P（KN）？
3.已知某综采工作面的平均采高H=3.5m,滚筒的有效截深B=0.6m,采煤机最大工作牵引速
度为V=5m/min，煤的实体密度 1.4t/m3，求采煤机的最大生产率？
