三鼎全站仪操作
一、全站仪放线：
1、首先对中整平，过后开机
2、按“菜单”键选择“放样功能”
3、按对应的“F2”键进入放样模式
(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找
(2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步
(3)按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”
(4)按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
二、全站仪测量：
1、首先对中整平，过后开机
2、按“菜单”键选择“测量功能”
3、按对应的“F1”键进入测量模式
（1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找
（2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步
（3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”
（4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。
三鼎全站仪操作
一、全站仪放线：
1、首先对中整平，过后开机
2、按“菜单”键选择“放样功能”
3、按对应的“F2”键进入放样模式
(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找
(2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步
(3)按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”
(4)按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
二、全站仪测量：
1、首先对中整平，过后开机
2、按“菜单”键选择“测量功能”
3、按对应的“F1”键进入测量模式
（1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找
（2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步
（3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”
（4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。
全站仪放样的步骤 一、建立文件，输入导线点及放样点坐标（如果临时现场输入坐标，则不需此步） 1．按（MENU）键进入[菜单]/ 2．翻页到[菜单]第2页有[存储管理]项，选[存储管理]/ 3．翻页到[存储管理] 第3页，选[输入坐标]/ 4．按（输入）键，输入文件名：“DXA”(导线A)或“DXB”（导线B），用于存导线点的坐标/ 5．按（输入）键，输入导线点的点号/ 6．按（输入）键，输入导线点的坐标/ 7．最后，按[ESC]键退出〔菜单〕回到测量模式 二、选定测站数据文件 1．按（MENU）键进入[菜单] 2．选子菜单[放样]项 3．按（输入）键，输入文件名“DXA”，按（确定）键 4．显示回到[放样]界面 三、设置测站点坐标（采用从内存DXA或DXB坐标文件取数据设置测站） 1．在[菜单]/ [放样]显示界面，选[测站设置] 2．.按（输入）键，输入测站点号，按（确定） 3．按（确定）键，显示回到[放样]界面 四、设置后视（采用从内存DXA或DXB坐标文件取数据设置后视） 1．在[菜单]/ [放样]显示界面，选[后视点设置]项 2．按（输入）键，输入后视点号，按（确定）键 3．按（确定），显示[坐标方位角值]界面 4. 望远镜瞄准后视点，按（是）键 五、放样 1．在[菜单]/ [放样]显示界面，选[放样]项 2．按（输入）键，输入放样点号，按（确定）键 3．显示放样点号，按（确定）键 4．显示棱镜高，按（确定）键 5．显示放样数据：水平角与水平距离，按（极差）键 6．显示放样数据：水平角度差与距离差。转动照准部，直至显示的水平角度差为0。 7. 在望远镜的方向放棱镜，按（测距）键，显示距离差。根据距离差移动棱镜，按（测距）键。 8. 重复步骤（7），直至显示距离差为0。 9. 当显示的水平角度差与距离差同时为0时，在地面标记该点。 10. 按（下点）键，进入下一个放样点的测设。
——打造中国测绘仪器高端 三鼎STS-722系列全站仪快速操作指南 * 打开下激光方法：本系列全站仪为开机自动打开下激光，如果整平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。 * 功能按键介绍： IM ——字母/数字切换MENU ——菜单键ESC——退出键ENT——确定键BS——删除键，删除光标前的字符 PAGE ——翻页键，凡是屏幕右上角有“1/2”或“ 1/3”，表示有几页内容可查看 ☆——常用设置键，包括新建作业、EDM( 设置棱镜、无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能 * 快捷键介绍：除了数字“6”，其余每一个数字代表一种快捷功能，在“基本测量”界面下使用快捷功能有效。 “-”：直接进入放样界面；“.”：直接测距或测坐标功能；“0”：水平角置零或设角；“1”：进入后方交会功能；“2”：进入悬高测量功能；“3”：进入对边测量功能；“4”：进入面积测量功能；“5”：进入道路设计和放样；“7”：进入快速设站功能；“8”：进入快速定向后视功能；“9”：进入快速坐标采点功能。* 设置作业、测站、后视操作步骤： 1、设置作业：先进入“☆”键，新建“作业”，（按F4）,输入作业名称，如“20140101”，点“确定”（按F4），作业设置成功。 2、在“基本测量”界面，（按“7”），进入“测站”，输入点名、仪器高、测站坐标NO、E0、ZO，点“保存”（按F4），测站成功。 3、在“基本测量”界面，（按“8”），进入“定向”，选择“坐标定向”（按F2）, 输入点名、棱镜高、后视坐标NBS、EBS、ZBS，点“保存”（按F4），出现“照准后视点”提示，此时瞄准后视点，如需复测后视坐标，点“检查”（按F1）,查看结果判断是否正确。如果不需复测，点“确定”（按F4），后视定向成功。 * 测点或转点（测坐标）操作步骤： 4、在“基本测量”界面，（按“9”），进入“数据采集”，输入被测点点名、棱镜高，瞄准棱镜，点“测存”（按F1），翻页至3/3( 按PAGE ),查看被测点坐标。测下一点，无需再输入点名，点名会自动递增，也无需再翻页。 * 放样或放线（放坐标）操作步骤： 5、在“基本测量”界面，（按“-”），进入“放样”，点“输入”（按F2）, 输入放样点点名、坐标，点“确定”（按F4），回到“放样”界面（如需对高程进行放样，输入棱镜高度）。查看“△H Z”,根据箭头指示方向转动仪器至0度0分0秒，再根据“△平距”指示箭头，指挥立尺员前进或后退至0米位置打桩即可。放下一点，点“P1”（按F4）,翻至第二功能页面，再次点“输入”（按F2）, 输入下一放样点信息，重复前面操作流程。（注意：如未出现“△H Z”和“△平距”显示，请查看屏幕右上角是否为“1/3”，如不是，请按“PAGE”！！！）
三鼎全站仪操作说明 一、全站仪放线： 、首先在测站点架设仪器并且对中整平、精平，过后开机 、按操作面板“菜单”键选择“放样功能” 、按对应地“”键进入放样模式 ()按“”键设置作业：作业名最好写上当天地日期，便于以后查找()按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步()按“”键设置后视：选择“”键“坐标输入”：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“”“测存”键，仪器会提示“是不是需要多余观测”，按键对应地“取消” ()按“”键“开始放样”，将放样点坐标输入仪器，按“”键↓找到“坐标”，
看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成°′″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是米时就可以已完成此点放样工作（上面显示地箭头方向既是立尺员要移动地方向，如“↑”表示他还要向前走上面显示地多远距离，“↓”表示他还要向仪器方向走上面显示地多远距离.按面板上“”一次，退出.进行下一点放样工作. 二、全站仪测量： 、首先对中整平，过后开机 、按“菜单”键选择“测量功能” 、按对应地“”键进入测量模式（）按“”键设置作业：作业名最好写上当天地日期，便于以后查找（）按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步（）按“”键设置后视：选择“”键“坐标输入”按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进
全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE) (11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (12)按2次F4确认 (13)(对准棱镜对点)按F3(是) (14)按F3放样 (15)按F3(NEZ) (16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (17)按3次F4确认 (18)按F1极差键 (19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜 (20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键 距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1（测距）键 (5)记录测量数据 注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示 斜距测距 （1）开机进入菜单界面按（DISP）切换键 （2）照准棱镜中心 （3）按F1测距键 角度测量 （1）开机照准目标A点 （2）设置A点水平角为000’0“（按F1置零键再按F3是键） （3）照准目标B点便知水平角和竖直角
采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据 注:需测下一点对准该点按F3测量键 水平角(左右)切换 (1)照准目标水平角置零 (2)按F4功能键次 (3)按F2(左右)键水平角右角模式转换左角模式 注:每按1次F2键左右角依次转换 面积测量 (1)开机按(ENU)功能键 (2)按F3程序 (3)按F3面积 (4)按F1测距 注:每对1次棱镜按1次F1键 全站仪坐标放样详细过程步骤 最佳答案 14．放样测量
用全站仪进行工程施工放样 第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 图 1 ： GTS-312 全站仪外观及各部件名称
2、面板上按键功能 ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。 3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
三、距离测量模式 功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置 四、坐标测量模式 功能：按进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
五、主菜单模式 功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。 1、 MEMORY MGR.( 存储管理 )
目录 前言.................................................................. .................................................................... . (1) 一、仪器各部件名称及其功能.................................................................. .. (5) 1.1 各部件名称................................................................... (5) 1.2 显示屏................................................................... (7) 1.3 键盘................................................................... . (8) 1.4 固定键................................................................... (8) 1.5 测量热触发键................................................................... .. (9) 1.6 软按键( 功能 键) ................................................................. . (9) 1.7 符
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键 , ▲▼——光标上下移动、翻屏键， F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B：测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B，放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。
全站仪操作说明 注意：所有全站仪参数均已由谢老师设置好，请同学们不要随意改变仪器里的参数！！！ 一、目的 1.了解全站仪的基本构造及主要部件的名称与作用。 2.掌握全站仪的操作方法及主要功能。 3.熟练地用全站仪测距、测角和测高差。 4.了解全站仪使用注意事项。 二、TOPCON（拓扑康）GTS-210电子全站仪 全貌如图7－1所示。 2.仪器操作键 图7-1 光学对中器目镜提手锁紧螺旋手提 瞄准器 仪器中心标志 整平脚螺旋物镜 水平制动螺旋 水平微动螺旋 显示窗 基座固定钮 基座 圆水准器 圆水准器校正螺旋 望远镜调焦螺旋望远镜扶手 目镜 垂直制动螺旋 垂直微动螺旋接口（GTS-212/213）显示窗 电子锁紧杆 电池BT-23Q 仪器中心标志 管水准器 接口（GTS-211D）
① 显示窗 是采用点阵式液晶显示（LCD ）,可显示4行,每行20个字符,通常前三行显示测量数据,最后一行显示随测量模式变换的按键功能。 ●显示窗示例 ●显示符号 ②操作键
③功能键：软键的有关信息显示在最底行，各件的功能见相应的显示信息 ●角度、距离测量模式 [F1] [F2] [F3] [F4]
3.全站 仪操作 步骤 ①仪器安置：在测站上安置三脚架，要求脚架高度合适并使架面近似水平,将仪器小心地 放在三脚架上用连接螺旋固定好。 ②仪器对中：利用光学对中器对中。根据观测者的视力调整光学对中器望远镜的目镜。以 三脚架一腿为中心,移动另外两条腿使对点器的十字交点对准测站点. 再旋转脚螺旋使对点器中心精确对准测站点标志。 ③仪器整平：利用圆水准器粗平仪器。可用升降三脚架的高低来达到粗平目的。利用长水 准器精平仪器。可用脚螺旋使长水准气泡居中。 ④检查对点器中心与测站点是否偏离,若偏离,略松连接螺旋轻轻平移仪器使对点器中心
电子经纬仪操作步骤经纬仪是测量工作中的主要测角仪器，由照准部、度盘、基座等部分组成。经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。目前我国较为普遍使用的是电子经纬仪，游标经纬仪和光学经纬仪已逐渐淘汰。 下图为经纬仪各部件组成名称： 经纬仪的安置： 1 、架设仪器： 三脚架调成等长并使架头高度与观测者身高适宜，打开三脚架，使架头大致水平，将经纬仪固定在三脚架上，拧紧连接螺旋，置于测站点之上。 2 、对中： 对中就是使仪器的中心与测站点位于同一铅垂线上。用双手各提一条架脚前后、左右摆动，同时使架头大致保持水平状态，眼观对中标志（激光或十字丝交点）与测站点重合，同时使架头大致保持水平状态，放稳并踩实架脚。 3 、整平： 整平的目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，水平度盘一定要水平。 （1）粗平：伸缩脚架腿，使圆水准气泡居中。同时检查对中标志是否偏离地面测站点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志精确对准测站点的中心，拧紧连接螺旋并使圆水准气泡居中。
（2）精平：旋转照准部，使其水准管与基座上的任意两只脚螺旋的连线方向平行（图a）。双手同时相向转动两只脚螺旋，使水准管气泡居中；然后将照准部旋转90°(图b),旋转第三只脚螺旋，使气泡居中；如此反复进行，直到水准管在任何方向，气泡均居中为止。 4 、瞄准与读数: 首先将望远镜对向明亮的背景或天空，旋转目镜使十字丝变清晰；然后旋转照准部和望远镜，通过望远镜上的粗瞄准器大概瞄准目标，并将照准部和望远镜制动螺旋制紧；再旋转照准部和望远镜的微动螺旋照准目标，注意检查并消除视差。最后进行读数。 5、水平角测量 在建筑工程施工中，经纬仪主要用于水平角测量，下面只简单介绍一下经纬仪测量水平角的基本步骤： 如图所示： （1）安置经纬仪置于o点，精确调平仪器，使经纬仪处于水平角度测量模式，照准第一个目标A，制动。 （2）按置零键，设置A方向的水平度盘读数为0°00′00"。 （3）顺时针旋转望远镜，照准第二个目标B，制动。此时显示的水平度盘读数即为两方向间的水平夹角β。 竖直角的测量与水平角的测量方法一致，数值也同时显示，若要测量竖直角按上述方法操作，同时读取竖直角即可。 全站仪操作步骤
全站仪使用方法 一、仪器认识（要使用全站仪之前必须对仪器有较为详细的认知， 否则容易对仪器造成损害，影响仪器精确度，导致测量放样的错误） 二、全站仪调平 1、全站仪支架粗调平 （1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平 台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓； （2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的 任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好 位于光学队中器的圆圈中心位置。固定三脚架，使其达稳固。 全站仪粗平结束。 2、全站仪精调平 （1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器 面向自己且刚好位于1、2两个整平脚螺旋（为便于表述特将 三个整平脚螺旋命名为1、2、3）中间位置，保持1不动，转 动2使精平水准器的气泡位于正中心位置； （2）、转动全站仪至精平水准器位于1、3中间位置，保持1 不动，转动3使精平水准器的气泡位于正中心位置。 （3）转动全站仪至精平水准器位于2、3中间位置，观察精平 水准器的气泡是否位于正中心位置，如果位于则全站仪调平完
成；否则重复（1）、（2）步骤直至精平水准器位于2、3中间 位置时，精平水准器的气泡位于正中心位置，方才完成全站仪 精确调平 3、开机 按下全站仪POWER键开机 如开机后出现下图情况则全站仪未调平，须关机重新调平 三、全站仪放样（仅以图片示意） 1、开机按menu—F2按钮进入放样模式 2、测站点输入 如果有必要存储的数据可以选择文件，并储存；如果没有必要 存储可以跳过，选择坐标， 回车，输入坐标数据 回车 3、后视 选择后视，按F3（NE/AZ）
105250_三鼎全站仪操作说明 三鼎全站仪操作说明 一、全站仪放线: 1、首先在测站点架设仪器并且对中整平、精平，然后开机 2、按操作面板“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1)按“F1”键设置作业:作业名最好写上当天的日期，便于以后查找 (2)按“F2”键设置测站:按“F4”键?找到“坐标”键，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT 键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据(不输的话仪器会提示高程错误)回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步。 (3)按“F3”键设置后视:选择“F2”键“坐标输入”:按“F4”键?找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据(不输的话仪器会提示高程错误)回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按 “F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” (4)按“F4”键“开始放样”，将放样点坐标输入仪器，按“F4”键?找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果
使用全站仪进行工程施工放样的详细方法 第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 图1 ： GTS-312 全站 仪外观及各部 件名称 2、面板上 按键功能 ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键
◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。 3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第 1 页 F1 OSET ：设置水平读数为0°。 F2 HOLD ：锁定水平读数。 F3 HSET ：设置任意大小的水平读数。 F4 P1 ↓：进入第 2 页。 第 2 页 F1 TILT ：设置倾斜改正开关。 F2 REP ：复测法。 F3 V% ：竖直角用百分数显示。 F4 P2 ↓：进入第 3 页。 第 3 页 F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。 F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。

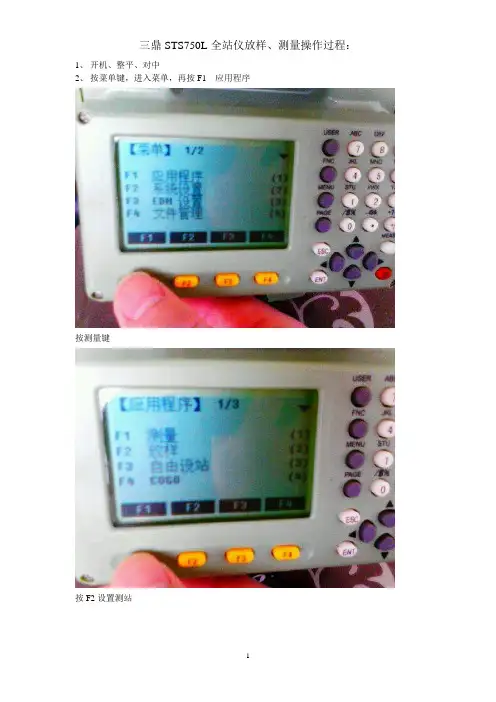

STS-750系列全站仪操作步骤 全站仪数据采集步骤 所有测量项目开始前，仪器架控制点上必须整平对中，才能保证测量结果正确第一：开机点菜单进入应用程序（F1） 第二：选择测量菜单F1 第三：设置测站F2 a：坐标F3（输入架仪器点的三维坐标X Y Z 必须输入点名例如：01）b：输入数据后点保存F4 c：输入仪器高 第四：定向F3（平常说的确定方位角，） a：选择坐标定向F2 b：点坐标F2 c：输入后视三维坐标X Y Z ，点保存 d：仪器屏幕显示（坐标定向1/2）点测存 第五：确认要进行多余观测吗？点取消！！！！！！！！！ 定向结果---点确认 第六：开始测量F4 翻页查出测量点的三维坐标 第七：手工记录和仪器可以自动记录 **** 需要引点坐标的时候步骤和这一样 全站仪放线操作步骤： 第一：开机点菜单进入应用程序（F1） 第二：选择放样菜单F2 第三：设置测站F2 a：坐标F3（输入架仪器点的三维坐标X Y Z 必须输入点名例如：01）
b：输入数据后点保存F4 c：输入仪器高 第四：定向F3（平常说的确定方位角，） a：选择坐标定向F2 b：点坐标F2 c：输入后视三维坐标X Y Z ，点保存 d：仪器屏幕显示（坐标定向1/2）点测存 第五：确认要进行多余观测吗？点取消！！！！！！！！！F1 定向结果---点确认F4 第六：开始放点，点击开始F4，下翻页（点F4）到放点程序 第七：放点（点F2） A：输入放样点坐标以后， b：仪器自动计算出放样方位角￥hz，转动仪器使之为零 第八，把棱镜移动至要放的点棱镜中心和望远镜重合后，点测距，使之距离为零，就是放样点的位置

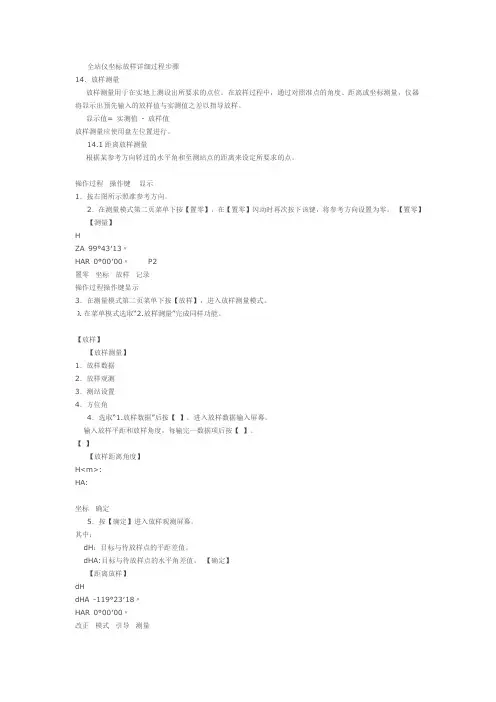

14．放样测量 放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。显示值=实测值-放样值 λ放样测量应使用盘左位置进行。 14.1距离放样测量 根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。 操作过程操作键显示 1．按右图所示照准参考方向。 2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。【置零】 【测量】 H ZA 99°43′13〃 HAR 0°00′00〃 P2 置零坐标放样记录 操作过程操作键显示 3．在测量模式第二页菜单下按【放样】，进入放样测量模式。 在菜单模式选取“2.放样测量”完成同样功能。λ 【放样】 【放样测量】 1．放样数据 2．放样观测 3．测站设置 ↓4．方位角 4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。 输入放样平距和放样角度，每输完一数据项后按【】。 【】
【放样距离角度】 H
1）水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00〃。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2）距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。 （4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。 3）坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
三鼎全站仪操作 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3)按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” (4)按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。 二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” （4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 三鼎全站仪操作 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能”
南方全站仪放样操作 点击次数：12424 发布时间：2011-4-28 南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。 8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。 9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。 10、按F2输入后视点，屏幕显示后视点界面。 11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。 12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），
然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。） 13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。 14、按F3输入放样点，屏幕显示放样点。 15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。 16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。 17、按F4继续，屏幕显示角度差调为零。 18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。 21、按南方全站仪F4换点，屏幕返回14步，重复操作即可。
三鼎STS-722全站仪操作规程 1、打开下激光方法：本系列全站仪为开机自动打开下激光，如果整平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。 2、功能按键介绍：IM ——字母/数字切换ESC ——退出键MENU ——菜单键ENT ——确定键BS ——删除键，删除光标前的字符PAGE ——翻页键，凡是屏幕右上角有“1/2”或“1/3”，表示有几页内容可查看☆——常用设置键，包括新建作业、EDM( 设置棱镜、无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能 3、快捷键介绍： 除了数字“6”，其余每一个数字代表一种快捷功能，在“基本测量”界面下使用快捷功能有效。 “-”：直接进入放样界面； “.”：直接测距或测坐标功能； “0”：水平角置零或设角； “1”：进入后方交会功能； “2”：进入悬高测量功能； “3”：进入对边测量功能； “4”：进入面积测量功能； “5”：进入道路设计和放样； “7”：进入快速设站功能； “8”：进入快速定向后视功能； “9”：进入快速坐标采点功能。 4、设置作业、测站、后视操作步骤： （1）设置作业：先进入“☆”键，新建“作业”，（按F4）,输入作业名称，如“20140101”，点“确定”（按F4），作业设置成功。 （2）在“基本测量”界面，（按“7”），进入“测站”，输入点名、仪器高、测站坐标NO、E0、ZO，点“保存”（按F4），测站成功。 （3）在“基本测量”界面，（按“8”），进入“定向”，选择“坐标定向”（按F2）, 输入点名、棱镜高、后视坐标NBS、EBS、ZBS，点“保存”（按F4），出现“照准后视点”提示，此时瞄准后视点，如需复测后视坐标，点“检查”（按F1）,查看结果判断是否正确。如果不需复测，点“确定”（按F4），后视定向成功。 测点或转点（测坐标）操作步骤： （4）在“基本测量”界面，（按“9”），进入“数据采集”，输入被测点点名、棱镜高，瞄准棱镜，点“测存”（按F1），翻页至3/3( 按PAGE ),查看被测点坐标。测下一点，无需再输入点名，点名会自动递增，也无需再翻页。 放样或放线（放坐标）操作步骤： （5）在“基本测量”界面，（按“-”），进入“放样”，点“输入”（按F2）, 输入放样点点名、坐标，点“确定”（按F4），回到“放样”界面（如需对高程进行放样，输入棱镜高度）。查看“△HZ”,根据箭头指示方向转动仪器至0 度0 分0 秒，再根据“△平距”指示箭头，指挥立尺员前进或后退至0 米位置打桩即可。放下一点，点“P1”（按F4）,翻至第二功能页面，再次点“输入”（按F2）, 输入下一放样点信息，重复前面操作
【建筑工程施工中全站仪坐标放样线步骤】 【建筑工程施工中全站仪坐标放步骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高； 、 3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面， 选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入
设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。 6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
7 ）退出程序后关机，收好仪器装箱，放样工作结束。 【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按 F1 放样 (4) 按 F4 确认 (5) 按 F1 测站点设置 (6) 按 F3(NZE) (7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标 (8) 按 3 次 F4 确认键 (9) 按 F2 后视点设置 (10) 按 F3(NE) (11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标 (12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是) (14) 按 F3 放样 (15) 按 F3(NEZ) (16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标 (17) 按 3 次 F4 确认 (18) 按 F1 极差键
全站仪放样详细步骤（带示意图） 作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。 1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。 2、按MENU菜单进入模式。 3、按F2：测量程序。 4、按S?O。点这免费下载施工技术资料 5、按F3坐标放样，选择一个文件（按F4跳过）。 6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。 7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。 9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。 10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。 11、按F1进行精测。d HR、dHD、dZ均为0时，则放样点的测设已经完成。 12、按F4继续下一个点的放样。 注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。 后方交会法 1、同基本操作1、 2、 3、 4、5。 2、按F2新点，显示F1：极坐标F2：后方交会法。 3、按F2（后方交会法）键。选择一个文件，按ENT回车健确认，继续回车确认 4、按F1键，再回车确认。 5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。 6、对已知点B的输入，同上5，则显示后方交会残差。 7、按F4（计算）键，显示新点坐标。 8、按F4。 9、同基本操作6、7、8、9、10、11。 零星点的坐标放样（不使用文件）
