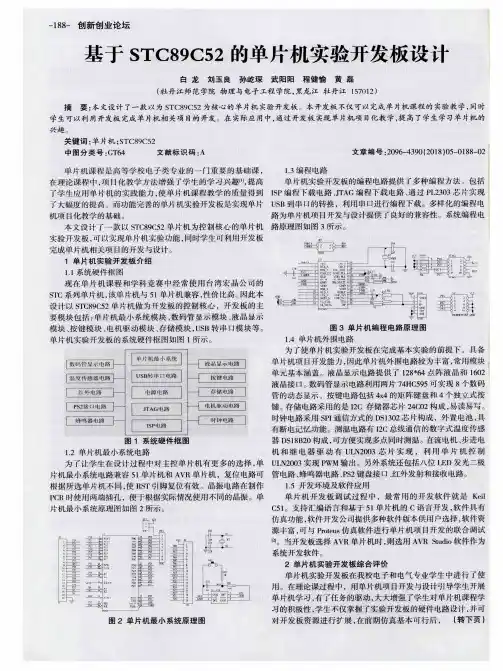

STC89C52单片机学习开发板介绍
全套配置：
1 .全新增强STC89C5
2 1个【RAM512字节比AT89S52多256个字节FLASH8K】
2 .优质USB数据线1条【只需此线就能完成供电、通信、烧录程序、仿真等功能，简洁方便实验，不需要USB 转串口和串口线，所有电脑都适用】
3 .八位排线4条【最多可带4个8*8 LED点阵，从而组合玩16*16的LED点阵】
4 .单P杜邦线8条【方便接LED点阵等】
5 .红色短路帽19个【已装在开发箱板上面，短路帽都是各功能的接口,方便取用】
6 .实验时钟电池座及电池1PCS
7 .DVD光盘1张【光盘具体内容请看页面下方，光盘资料截图】
8 .全新多功能折叠箱抗压抗摔经久耐磨1个【市场没有卖,专用保护您爱板的折叠式箱子，所有配件都可以放入】
9 .8*8（红+绿）双色点阵模块1片【可以玩各种各样的图片和文字,两种颜色变换显示】
10.全新真彩屏SD卡集成模块1个【请注意：不包含SD卡，需要自己另外配】
11.11.0592晶振【1个方便您做实验用】
12.全新高速高矩进口步进电机1个【价格25.00元/个】
13.全新直流电机1个【价值4.00元/ 个】
14.全新红外接收头1个【价格1.50元/ 个】
15.全新红外遥控器（送纽扣电池）1个【价格5.00元/个】
16.全新18B20温度检测1个【价格7.00元/只】
17.光敏热敏模块1个（已经集成在板子上）【新增功能】
18.1602液晶屏1个
配件参照图：
温馨提示：四点关键介绍，这对您今后学习51是很有帮助的）
1.板子上各模块是否独立？市场上现在很多实验板，绝大部分都没有采用模块化设计，所有的元
器件密密麻麻的挤在一块小板上，各个模块之间PCB布线连接，看上去不用接排线，方便了使用者，事实上是为了降低硬件成本，难以解决各个模块之间的互相干扰，除了自带的例程之外，几乎无法再做任何扩展，更谈不上自由组合发挥了，这样对于后继的学习非常不利。几年前的实验板，基本上都是这种结构的。可见这种设计是非常过时和陈旧的，有很多弊端，即便价格再便宜也不值得选购。
HC6800是采用最新设计理念，实验板各功能模块完全独立，互不干扰，功能模块之间用排线快速连接。一方面可以锻炼动手能力，同时可加强初学者对实验板硬件的认识，熟悉电路，快速入门；另一方面，因为各功能模块均独立设计，将来大家学习到更高级的AVR，PIC，甚至ARM
的时候，都只需要自己构建一个相应的最小系统板，然后连接到HC6800,而完全利用此板上的模块资源，省去不少重复投资。
2.有没有自动下载功能？在烧录中是否要反复按电源开关？市场上100多元的实验板，几乎清一
色使用STC的51单片机，STC 51的优点很明显，但是烧录的时候需要“冷上电”，需要反复按动开关STC官方烧录器也是如此。为了解决这个问题，我们开发了“自动下载器”模块，集成到主机上，通过PZ-ISP软件就可以自动下载，无需再反复按动开关，非常的方便！低档次的试验板，是不会带有这个功能的，一律使用STC官方烧录程序，每烧录一次就要按一次开关，非常的麻烦！！天天如此按，就会极大地减少开关的使用寿命。
3.步进电机的驱动能力怎样？步进电机的问题，HC6800是市面上唯一采用高品质步进电机的实
验板。
4.电路板尺寸有多大？各功能模块布局设计是否合理？有没有外包装箱？板子尺寸大小：此板尺寸为17.5cm*12.5cm，大家可以40脚锁紧插座上的单片机芯片（固定大小）为参照物来衡量。另外，外面配抗压抗摔包装箱，板子是完全由螺丝固定于抗压箱内的，方便运输和取用。
彩屏实拍图片如下：
尺寸：1.8寸, 接口: 12864 , 分辨率128*160
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。 单片机总控制电路如下图4—1： 图4—1单片机总控制电路 1.时钟电路 STC89C52内部有一个用于构成振荡器的高增益反相放大器，引
脚RXD和TXD分别是此放大器的输入端和输出端。时钟可以由内部方式产生或外部方式产生。内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。定时元件通常采用石英晶体和电容组成的并联谐振回路。晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。 外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。 示，RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。 RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
2007年12月11日星期二 08:45 AT89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。 本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。。。 一、AT89S51单片机引脚介绍 AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin封装的双列直接PDIP封装，外形结构下图。 芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。。。40，其中芯片的1脚顶上有个凹点（见右图）。在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。 1、主电源引脚（2根） VCC(Pin40)：电源输入，接＋5V电源 GND(Pin20)：接地线
2、外接晶振引脚（2根） XTAL1(Pin19)：片内振荡电路的输入端 XTAL2(Pin20)：片内振荡电路的输出端 3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。 ALE/PROG(Pin30)：地址锁存允许信号 PSEN(Pin29)：外部存储器读选通信号 EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。 4、可编程输入/输出引脚（32根） AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。每一根引脚都可以编程，比如用来控制电机、交通灯、霓虹灯等，开发产品时就是利用这些可编程引脚来实现我们想要的功能，尽情发挥你的想象力吧，实现你想要的：）强大无比。。。 PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7 P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7 P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7 P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7 上面就是AT89S51单片机引脚的简单介绍，其它51系列家族的单片机8031、8051、89C51等引脚和89S51兼容，只是个别引脚功能定义不同。 二、AT89C2051单片机引脚介绍 AT89C2051为20引脚小型封装，2K内部程序存储器，15个可编程I/O口线，没有P0口和P2口的16根I/O线，内部集成了一个模拟比较器。AT89C2051单片机的引脚排列如下图所示。
4.1 AT89C51 简介： AT89C51（如图2-10所示）是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89S51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 AT89C51单片机示 意图（4-2-1） VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH 编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。 RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC指向0000H，P0-P3输出口全部为高电平，堆栈指钟写入07H，其它专用寄存器被清“0”。RESET由高电平下降为低电平后，系统即从0000H地址开始执行程序。然而，初始复位不改变RAM（包括工作寄存器R0-R7）的状态， 8051的初始态（4-2-2）
一、摘要 本文给出了一个简单51单片机开发板的电路设计，完成了其原理图的绘制和PCB图的制作。着重介绍使用protel99SE画出的电路设计原理图，接着是对电路各个模块功能的分析，然后是电路所用主要芯片和其他重要元件的功能介绍以及内部封装和引脚分布，最后介绍用protel99SE画出的PCB板。此开发板具有串口通信、液晶显示、流水灯、扩展、RTC 时钟、复位、外部中断、外部存储、A/D D/A转换、报警、继电器控制等开发功能。 关键字：51单片机开发板 protel99 PCB 二、实验所用元器件及其介绍 、清单
SW-SPDT1自制封装1KΩ电阻150805 2KΩ电阻50805 三极管90152TO-18 HRS4-S-DC5V继电器1自制封装跳线6 LED110805 9针串口1DB9/M 极性电容10uF1.6 104电容40805 30pF电容50805 电池Battery1自制封装响铃1 n口排针4SIP n 晶振12MHZ1XTAL1 外接晶振1XTAL1 主要芯片引脚图和实物图 STC89C52
图(1) STC89C52引脚图 图(2) STC89C52实物图 8255
图 8255引脚图 DS1302 图(1) DS1302引脚图 表 DS1302引脚描述 引脚号符号描述引脚号符号描述 1VCC2备用电源5复位 2X1晶振引脚6 I/O数据输入/输
24C08 图(1) 24C08引脚图 表 24C08功能表
图(2) 24C08 实物图 MAX232 图(1)MAX232引脚图 表各引脚功能及推荐工作条件
C51单片机引脚功能介绍 C51单片机引脚功能介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈电源: ⑴VCC - 芯片电源，接+5V； ⑵VSS - 接地端； ⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊控制线:控制线共有4根， ⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ①ALE功能：用来锁存P0口送出的低8位地址新门户 ②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。 ①RST（Reset）功能：复位信号输入端。 ②VPD功能：在Vcc掉电情况下，接备用电源。 ⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。 ①EA功能：内外ROM选择端。 ②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋I/O线 89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，连上就能了，按下图1接上即可。 3、复位管脚：按下图1中画法连好。 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻） 按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1管脚按要求变为高或低电平。即然要控制1脚，就得给它起个名字，叫它什么名字呢，设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定。 名字有了，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。让一个管脚输出高电平的指令是SETB，让一个管脚输出低电平的指令是CLR。因此，我们要P1.0输出高电平，只要写SETB P1.0，要P1.0输出低电平，只要写CLR P1.0就能了。但是我们怎样才能计算机执行这条指令呢？要解决这个问题，第一，计算机看不懂SETB CLR之类的指令，我们得把指令翻译成计算机能懂的方式，再让计算机去读。计算机只懂一样东西：数字。因此我们得把SETB P1.0变为（D2H,90H ），把CLR P1.0变为（C2H,90H ），至于为什么是这两个数字，这也是由51芯片的设计者--INTEL规定的，我们不去研究。第二步，在得到这两个数字后，还要借助于一个硬件工具"编程器"将这两个数字进入单片机的内部。编程器：就是把你在电脑上写出来的代码用汇编等编译器生成的一个
AT89C51单片机开发板程序 1个LED数码管静态显示<0-9） include
count=0。 if(++num>99>num=0。 } 定时控制一只闪亮的灯 #include

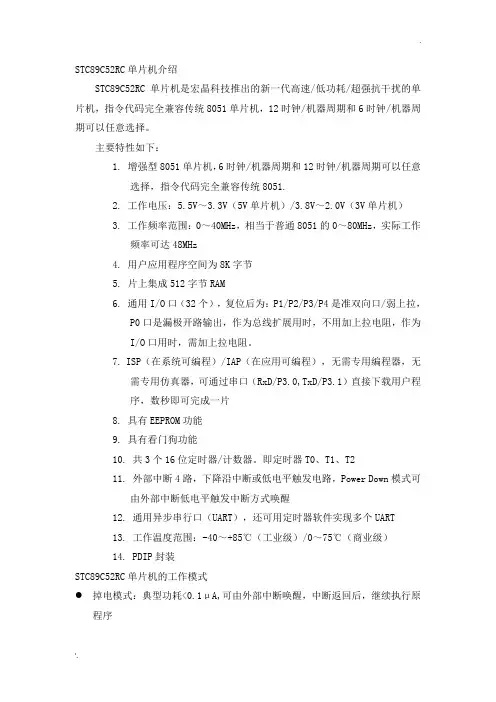

STC89C52RC单片机介绍 STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。 主要特性如下： 增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051. 工作电压：～（5V单片机）/～（3V单片机） 工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz 用户应用程序空间为8K字节 片上集成512字节RAM 通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为 I/O口用时，需加上拉电阻。 ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/,TxD/）直接下载用户程序，数秒 即可完成一片 具有EEPROM功能 具有看门狗功能 共3个16位定时器/计数器。即定时器T0、T1、T2 外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒 通用异步串行口（UART），还可用定时器软件实现多个UART 工作温度范围：-40～+85℃（工业级）/0～75℃（商业级） PDIP封装 STC89C52RC单片机的工作模式 掉电模式：典型功耗<μA,可由外部中断唤醒，中断返回后，继续执行
原程序 空闲模式：典型功耗2mA 正常工作模式：典型功耗4Ma～7mA 掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备 STC89C52RC引脚图 STC89C52RC引脚功能说明 VCC（40引脚）：电源电压 VSS（20引脚）：接地 P0端口（～，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入“1”时，可以作为高阻抗输入。
51单片机各引脚及端口详解 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）
3、不扩展时,可做一般的I/O使用,但部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。 有部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方 式由第9脚（即RST/VPD）引入,以保护部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输 入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址, 即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE 脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。
单片机开发板的制作步骤 单片机技术自发展以来已走过了近20年的发展路程。单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥控电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。针对单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生单片机实验板普遍称为单片机开发板、也有单片机学习板的称呼。比较有名的例如电子人DZR-01A单片机开发板。 单片机开发板是用于学习51、STC、AVR型号的单片机实验设备。根据单片机使用的型号又有51单片机开发板、STC单片机开发板、AVR单片机开发板。常见配套有硬件、实验程序源码、电路原理图、电路PCB图等学习资料。例如电子人单片机开发板，针对部分学者需要特别配套有VB上位机软件开发,游戏开发等教程学习资料。开发此类单片机开发板的公司一般提供完善的售后服务与技术支持。单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。各种产品一旦用上了单片机，就能起到使产品升级换代的功效，常在产品名称前冠以形容词——“智能型”，如智能型洗衣机等。 单片机（Microcontrollers）诞生于1971年，经历了SCM、MCU、SoC三大阶段，早期的SCM单片机都是8位或4位的。其中最成功的是INTEL的8051，此后在8051上发展出了MCS51系列MCU系统。基于这一系统的单片机系统直到现在还在广泛使用。随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。 而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。高端的32位Soc单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。 常见配套资源如下：
STC89C52F单片机介绍 STC89C52F单片机是宏晶科技推出的新一代高速 /低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。 主要特性如下： * 增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051. * 工作电压：5.5V?3.3V （5V单片机）/3.8V?2.0V （3V单片机） * 工作频率范围：0?40MHz相当于普通8051的0?80MHz实际工作频率可达48MHz *用户应用程序空间为8K字节 * 片上集成512字节RAM * 通用I/O 口（32个），复位后为：P1/P2/P3/P4是准双向口 /弱上拉，P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O 口 用时，需加上拉电阻。 * ISP （在系统可编程）/IAP （在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（ RxD/P3.0,TxD/P3.1 ）直接下载用户程序，数秒 即可完成一片 * 具有 EEPROM能 *具有看门狗功能 * 共3个16位定时器/计数器。即定时器T0、T1、T2 * 外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒 * 通用异步串行口（ UART，还可用定时器软件实现多个 UART * 工作温度范围：-40?+85C（工业级）/0?75C（商业级） * PDIP封装 STC89C52F单片机的工作模式 *掉电模式：典型功耗＜0.1吩,可由外部中断唤醒，中断返回后，继续执行原程序
80C51单片机引脚图及引脚功能介绍 首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:
XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM 编程期间，施加编程电源Vpp。 ⒋ I/O线
80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。 P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。 3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。
A T89S51单片机简介
一、AT89S51单片机简介 AT89S51 为 ATMEL 所生产的可电气烧录清洗的 8051 相容单芯片，其内部程序代码容量为4KB （一）、AT89S51主要功能列举如下： 1、为一般控制应用的 8 位单芯片 2、晶片内部具时钟振荡器（传统最高工作频率可至 12MHz） 3、内部程式存储器（ROM）为 4KB 4、内部数据存储器（RAM）为 128B 5、外部程序存储器可扩充至 64KB 6、外部数据存储器可扩充至 64KB 7、32 条双向输入输出线，且每条均可以单独做 I/O 的控制 8、5 个中断向量源 9、2 组独立的 16 位定时器 10、1 个全多工串行通信端口 11、8751 及 8752 单芯片具有数据 保密的功能 12、单芯片提供位逻辑运算指令 （二）、AT89S51各引脚功能介绍： VCC： AT89S51 电源正端输入，接+5V。 收集于网络，如有侵权请联系管理员删除
VSS： 电源地端。 XTAL1： 单芯片系统时钟的反相放大器输入端。 XTAL2： 系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和 XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。 RESET： AT89S51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。 EA/Vpp： "EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。因此在8031及8032中，EA引脚必须接低电平，因为其内部无程序存储器空间。如果是使用 8751 内部程序空间时，此引脚要接成高电平。此外，在将程序代码烧录至8751内部EPROM时，可以利用此引脚来输入21V的烧录高压（Vpp）。 ALE/PROG： 收集于网络，如有侵权请联系管理员删除
STC89C52单片机学习开发板介绍 全套配置： 1 .全新增强STC89C5 2 1个【RAM512字节比AT89S52多256个字节FLASH8K】 2 .优质USB数据线 1条【只需此线就能完成供电、通信、烧录程序、仿真等功能，简洁方便实验，不需要USB 转串口和串口线，所有电脑都适用】 3 .八位排线 4条【最多可带4个8*8 LED点阵，从而组合玩16*16的LED点阵】 4 .单P杜邦线 8条【方便接LED点阵等】 5 .红色短路帽 19个【已装在开发箱板上面，短路帽都是各功能的接口,方便取用】 6 .实验时钟电池座及电池 1PCS 7 .DVD光盘 1张【光盘具体内容请看页面下方，光盘资料截图】 8 .全新多功能折叠箱抗压抗摔经久耐磨 1个【市场没有卖,专用保护您爱板的折叠式箱子，所有配件都可以放入】 9 .8*8（红+绿）双色点阵模块 1片【可以玩各种各样的图片和文字,两种颜色变换显示】 10.全新真彩屏SD卡集成模块 1个【请注意：不包含SD卡，需要自己另外配】 晶振【1个方便您做实验用】 12.全新高速高矩进口步进电机 1个【价格元/个】 13.全新直流电机 1个【价值元/ 个】 14.全新红外接收头 1个【价格元/ 个】 15.全新红外遥控器（送纽扣电池） 1个【价格元/个】 16.全新18B20温度检测 1个【价格元/只】 17.光敏热敏模块 1个（已经集成在板子上）【新增功能】 液晶屏 1个 配件参照图：
温馨提示：四点关键介绍，这对您今后学习51是很有帮助的） 1.板子上各模块是否独立市场上现在很多实验板，绝大部分都没有采用模块化设计，所有的元器件密 密麻麻的挤在一块小板上，各个模块之间PCB布线连接，看上去不用接排线，方便了使用者，事实上是为了降低硬件成本，难以解决各个模块之间的互相干扰，除了自带的例程之外，几乎无法再做任何扩展，更谈不上自由组合发挥了，这样对于后继的学习非常不利。几年前的实验板，基本上都是这种结构的。可见这种设计是非常过时和陈旧的，有很多弊端，即便价格再便宜也不值得选购。 HC6800是采用最新设计理念，实验板各功能模块完全独立，互不干扰，功能模块之间用排线快速连接。 一方面可以锻炼动手能力，同时可加强初学者对实验板硬件的认识，熟悉电路，快速入门；另一方面，因为各功能模块均独立设计，将来大家学习到更高级的AVR，PIC，甚至ARM的时候，都只
单片机引脚,单片机引脚是什么意思 8051单片机引脚功能介绍 首先我们来连接一下单片机的引脚图，如果，具体功能在下面都有介绍。 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋ I/O线 80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
〈51单片机引脚图及引脚功能〉 拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。 3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻） 按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED 才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1管脚按要求变为高或低电平。即然我们要控制1脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不能由我们来更改。
51单片机引脚功能介绍 引脚大全 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口） 3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其内部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其内部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址,即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。 PSEN 外部程序存储器读选通信号：在读外部ROM时PSEN低电平有效,以实现外部ROM单元的读操作。 1、内部ROM读取时,PSEN不动作; 2、外部ROM读取时,在每个机器周期会动作两次; 3、外部RAM读取时,两个PSEN脉冲被跳过不会输出; 4、外接ROM时,与ROM的OE脚相接。 参见图2—（8051扩展2KB EEPROM电路,在图中PSEN与扩展ROM的OE脚相接） EA/VPP 访问和序存储器控制信号 1、接高电平时： CPU读取内部程序存储器（ROM） 扩展外部ROM：当读取内部程序存储器超过0FFFH（8051）1FFFH（8052）时自动读取外部ROM。
51单片机精简开发板 一、51精简开发板简介 它是一款以8051系列单片机为核心的精简开发板。8051系列单片机是一款应用非常广泛的8位微处理芯片，由于其功能齐全，产品技术成熟，资料广泛，又是学习其他很多单片机的基础，所以它是初学者学习单片机的不二之选，是大学生进行电子实习、课程设计、毕业设计的必备的单片机。 本款51单片机精简开发板较市面上所出售的一般开发板的方便之处在于：1．支持STC及ATMEL AT全系列51/52单片机芯片，具有两种方便的下载方式，并且能够通过串口方便地和电脑进行通信。 2．省去了一般开发板高成本的外围扩展器件，但仍可以进行单片机I/O口输入输出、定时/计数器、中断、串口通信等常用实验项目。方便的扩展功能使用户能够根据自身需要配备实用的外围器件。 3．具有市面上一般单片机所不具有的超强扩展性能。每组I/O口两侧都与单片机供电电源相连，免去了以往单片机接扩展板时还需另行供电的麻烦。 4．开发板总体布局美观、大方，所有元件均采用直插式封装，便于焊接。 学习51板单片机应由浅入深，逐步掌握，先是模仿实验，再是自己动手。51板单片机的开发环境是Keil uVision3，简单易懂，详细用法本书后面也做了说明。另外书后还附有几个有趣的实验，方便学生测试51板，也作为学生学习、修改之用。 二、产品简介 本产品是一套完整的8位单片机开发系统，若将程序下到51板上，它将成为一个极其有趣的智能玩具。 1．主要性能指标 输入电压：DC ～5V；典型值：5V 2．功能分区与模块简介
图51板框图 [1] 单片机 单片机也称单片微控制器(Single Chip Microcontroller)，它集成度高、运算快、体积小、运行可靠、价格低廉，在过程控制、数据采集、机电一体化、智能仪器仪表、家用电器以及网络技术等方面得到广泛应用。MCS-51单片机结构框图如图所示。 图MCS-51结构框图
1．闪烁灯 1．实验任务 如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。 2．电路原理图 图4.1.1 3．系统板上硬件连线 把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。 4．程序设计内容 （1）．延时程序的设计方法 作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要 求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在 执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程 序是如何设计呢？下面具体介绍其原理：
如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒 MOV R6,#20 2个 2 D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498 DJNZ R6,D1 2个2×20＝40 10002 因此，上面的延时程序时间为10.002ms。 由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时， 延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms， 10ms×R5＝200ms，则R5＝20，延时子程序如下： DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET （2）．输出控制 如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管 的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0 端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。 5．程序框图 如图4.1.2所示
课程名称电路CAD作业项目51单片机开发板作业日期2016-5-12成绩班级14物联网工程XX李延晖学号9 上课地点启智楼4122一．开发板电路原理图 图1 开发板电路原理图 二．电路模块划分及功能简介 1.单片机最小系统模块
图1-1单片机最小系统模块图 简单功能介绍： 单片机最小系统，也叫做单片机最小应用系统，是指用最少的原件组成单片机可以工作的系统。单片机最小系统的三要素就是电源、晶振、复位电路。 型号名称：AT89S52 主要使用方法： 客房控制系统的最大特点是输入、输出开关量多，主控制器单片机已有的I/O口不能满足使用需求，需要进行扩展。为降低成本，采用简单的TTL电路扩展I/O口，即单片机的P2.0、P2.1口地址信号作为译码器74LS139的输入信号，74LS139的输出信号作为总线驱动器 74LS244的片选信号，74LS244的8个输出脚分别接单片机P0口的8位，通过片选74LS244单片机即可把74LS244输入脚上的数据读入，其I/O输入接口电路如图2所示。IG01~IG08是一组弱电端子输入信号线，它们分别和8个弱电开关相连。由于系统有24个开关输入量，因此，电路共用了3个74LS244，当片选信号CS1~CS3中有一个有效时，其对应74LS244上的数据就被读入到单片机中。
典型应用电路： 图1-2 典型应用电路 在本系统中的功能： 作为控制核心原件进行数据的采集分析运算，协调各个管口及原件形成完整的控制系统。
图1-3 AT89S52的实物图 图1-4 AT89S52的外形尺寸图
图1-5 AT89S52元件符号图1-6 PCB电路符号2.A/D、D/A模块 3．显示、指示模块 （1）液晶显示模块： 图3-1-1 液晶显示模块图 简单功能介绍：
