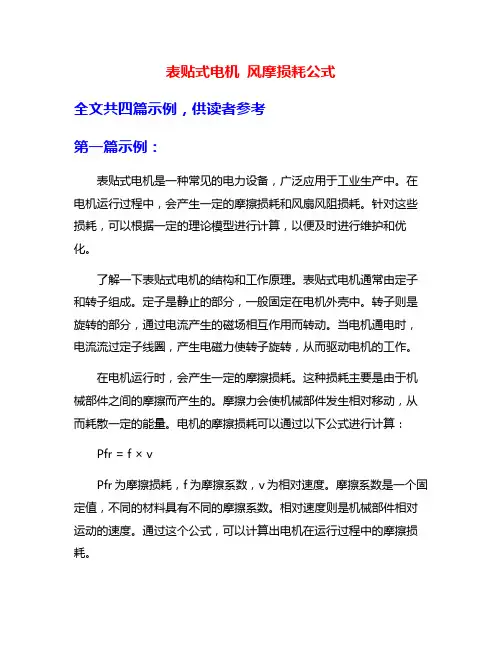

Power loss：这个名词，出现在11及之前的版本。指的是感应电流对应的铜耗。比如鼠笼式异步电机转子导条铜耗，永磁体涡流损耗等。在12及更高版本中，该名词已更名为Solidloss。
Solidloss：如上解释，出现在12及更高版本中，指的是大块导体中感应电流产生的铜耗。Coreloss：铁耗。指的是根据硅钢片厂商提供的损耗曲线，求得的铁耗。
Ohmic_loss：感应电流产生的损耗的密度分布。也就是Powerloss或Solidloss的密度。Stranded Loss R：电压源（非外电路中的）对应的绞线铜耗。
Stranded Loss：电流源，外电路中的电压源或电流源，对应的绞线铜耗。

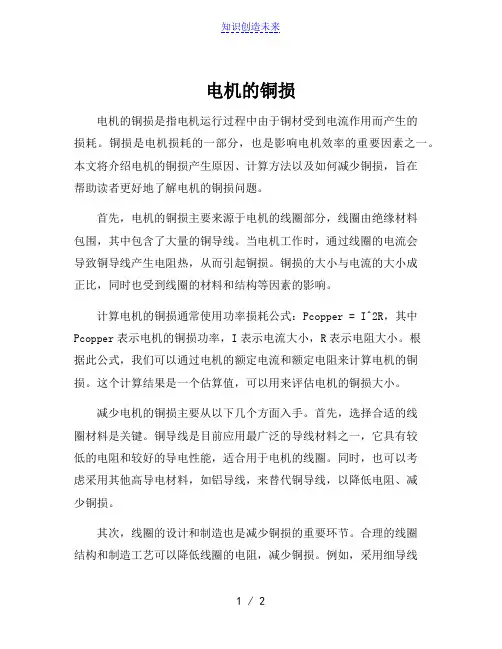

铜耗问题，阐述如下。
铜耗分为2部分，一是主动导体产生的，比如异步和同步电机定子绕组；二是被动导体产生的，比如鼠龙式异步电机转子导条。主动导体一般是多股绞线（也就是stranded），被动导体一般是大块导体（solid）。它们分别对应stranded loss(R)和solid loss。
主动导体损耗：需要设置导体为stranded，并施加电压源，电流源或外电路。当施加的是电压源时，并且给定电机相电阻和端部漏电感（此处针对二维模型）值，则后处理中results/create transient report/retangular report/stranded loss R就是主动导体的损耗，比如异步或同步电机的定子铜耗。当施加的是电流源，外电路中的电压源或电流源时，后处理中results/create transient report/retangular report/stranded loss就是主动导体的损耗。建议选用电压源方法计算铜耗，因为电阻值是由用户指定的，而不是软件根据截面积和长度自动计算出来的，这样可以算得比较准确。
被动导体损耗：只需要给定被动导体的电导率，并且set eddy effect，则后处理中solidloss
即是被动导体的损耗，比如鼠龙式异步电机转子导条。这有点类似于涡流损耗的计算方法，因为涡流损耗和被动导体损耗，都是在非零电导率的导体上产生的。
以上方法，基于Ansoft maxwell 13.0.0及以上版本，并且适用于任何电机。

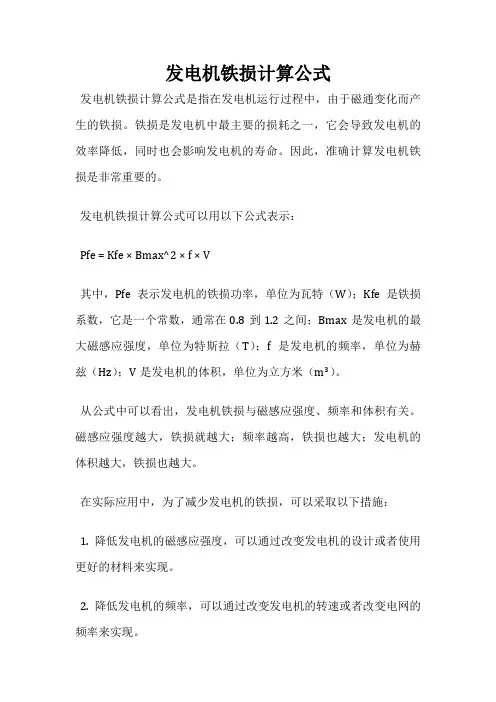

铁耗分析
对常规交流电机（同步或者异步电机），只有定子铁心才会产生铁耗，转子铁心是没有铁耗的，学过电机的人都明白的。因此，只需要对定子铁心给出B-P曲线（也就是铁损曲线）。注意，B-P曲线分为单频和多频两种，能给出多频损耗曲线最好，这样maxwell算得准些。设置完铁损曲线以后，还要记得在excitations/set core loss，对定子铁心勾选才行。此时，不需要给定子和转子铁心再施加电导率，这是初学者容易忽视的问题。后处理中，通过result/create transient reports/core loss查看铁耗随时间变化曲线。
再谈一下什么情况下需要做涡流损耗分析。对永磁电机，永磁体受空间高次谐波的影响，会在表面产生涡流损耗；对实心转子电机，由于是大块导体，因此涡流损耗占绝大部分。以上两种情况需要考虑做涡流损耗分析。现以永磁电机为例，具体阐述。对永磁体设置电导率，然后对每个永磁体分别施加零电流激励源，在excitations/set eddy effect，对永磁体勾选。注意，若只考虑永磁体的涡流损耗，而不考虑电机其他部分（定转子铁心）的涡流损耗，则只需要给永磁体赋予电导率值，其他部件不需要赋电导率，这是初学者容易搞错的地方。简而言之，只对需要考虑涡流损耗的部件，施加电导率，零电流激励和set eddy effect。后处理中，通过results/create transient reports/retangular report/solid loss查看涡流损耗随时间变化曲线。最后，再次强调一下，做涡流损耗分析，需要skin depth based refinement 网格剖分才行。
以上方法，适用于Ansoft maxwell 13.0.0及以上版本，并适用于所有电机种类
一、
MAXWELL分析磁场时，电气设备或电气元件（无论是电机还是变压器）主要包括两个部分，一个是励磁线圈，另外一个是磁性材料。所以总的损耗包括线圈损耗（也叫铜损）和磁芯损耗（也叫铁损）两个部分。其中线圈损耗还包括直流损耗（也就是直流电阻的损耗）和交流损耗（交流电流下的趋肤效应和邻近效应产生的损耗），这个交流损耗也叫做涡流损耗，在涡流场和瞬态场中可以通过设置EDDY EFFECTS来计算。而铁损只能在瞬态场中计算。铁损的计算，主要是由磁芯材料供应商提供的各种频率和工作磁感应强度下的测试数据为基础，使用STEINMETZ方程式，采用插值法得到的。这个铁损已经包含了磁芯的所有损耗，即：磁滞损耗，涡流损耗和剩余损耗。铁损的计算分两种，一种主要是软磁铁氧体（POWER FERRITE),另外一种主要是矽钢片（ELECTRICAL STEEL)，两种计算公式不同。二、SOLIDLOSS（实体导体损耗)是指任何导体材料的损耗，既可以包含源电流，又可以有涡流电流。
SOLID CONDUCTOR(实体导体）又包含两种，一种是主动导体，即有外加电流的导体，另外一种
是被动导体，即没有外加电流。被动导体又有两种情况，短路和开路。定子和转子其实就是被动导体，当然有涡流存在，也就是一种SOLIDLOSS。其实应该还有一种导体损耗，DISPLACEMENT (位移电流），但是通常都很小，一般用于交变电场分析，磁场中很少用。
三、关于powerloss和coreloss
四、关于永磁体的铁耗计算
1 .什么状况下应该给永磁体设置电导值？
象钕铁硼等导电的永磁材料, 并要考虑永磁体中涡流的影时,要设置电导率. 2 .什么状况下给永磁体加上【set Eddy effects】？要计算永磁体中的涡流的影响时,应设置. 3.又在什么状况下给永磁体赋上【零电流】
由于电机轴向长度有限, 并且单块永磁内涡流自成回路, 因此永磁体截面上的电流有正向和负向, 并且正、负电流之和应等于零。要正确计算永磁体中的涡流，应将每块永磁体赋【零电流】。 4，若希望准确算额定转矩，应该怎么设置？（也可以同时说说硅钢片怎么设置）理论上讲，要准确计算额定转矩，应考虑永磁体中的涡流，即设置：电导率、
【set Eddy effects】、【零电流】。但硅钢片不应设置电导率和【set Eddy effects】，
因为2D有限元是模拟轴向有一定长度的电磁问题，不能模拟很薄的硅钢片中的涡流问题，这个问题是三维问题。
5. 若希望准确计算齿槽转矩，应该怎么设定？（也可以同时说说硅钢片怎么设置）齿槽定位力矩一般是指低速下的值，因此不因考虑永磁体和硅钢片中的涡流。
6.若希望算表面贴磁的永磁电机的永磁体涡流损耗，应该怎么设定？（也可以同时说说硅钢片怎么设置）永磁体应按上面4. 中说的设置，硅钢片应将电导率设为零，不考虑硅钢片中涡流。
我的理解是这样的：在计算瞬态场时，铁耗的计算由材料的特性得到，set core loss的选项上要在铁芯上勾对号。铁心分转子铁心和定子铁心，因为定子铁心为叠片式的默认为无涡流损耗，所以不加set eddy effects。而转子铁心是一个solid，所以要加set eddy effect计算涡流损耗。在显示损耗时，转子损耗在soildless里，定子损耗在coreloss里。当绕组为solid 时，solidloss加入绕组中eddy effects 效应之后的损耗。当绕组设为stranded时不存在这样
的损耗。当铁芯勾set eddy effects的选项时，solidloss为默认铁芯不是叠片式而是solid时的铁芯损耗。这显然要比coreloss要大的多。
电动机功率计算 80146
旋转装置的功率如何计算（转自中国机械CAD论坛） 旋转装置的功率如何计算(已解决) 如图，施加在转动链轮上的功率怎么计算，我算出来好小，肯定不对。 请费点力气帮我看看，谢谢！ 回楼上的，工件不运动，就原地打转。 条件不充足啊，工件从静止到同速旋转要多长时间啊？5000Kg工件是固体吗？和其他物体在旋转过程中有接触吗？ 我网上找了些公式，这么算不知道对不对—— 扭矩=工件重量X链轮半径X推力球轴承摩擦系数 X9.8=4500X0.115X0.0013X9.8=6.6 Nm 输入功率=扭矩X旋转速度/9549=6.6*4/9549=0.0027 kW 才2.7瓦？？？在这里，主要克服的是，启动转动惯性力 惯性力矩=转动惯量x角加速度，（M=Jβ）， J=J1+J2+J3，J=mr^2/2 ，这里你的轴，链轮，还有下面的重物分别计算，也许你的重物不是圆柱型，简化力学模型，就当他是圆的好了 β=△w/△t， 物体是从0转速开始启动到4r/min的，w=2πn/60， △t是你的意愿，假设10秒，5秒的，这就好了 M=9549XN/n，M是你上面算出来的，N是功率，n是转速 最后再乘以减速器还有轴承的系数就好了， 如果按xushishujun给的公式计算的话！（假设t=1s） 扭矩M=25.5N.m
功率N=11W 这么小的扭矩和功率就能启动5000KG的重物旋转吗？ 扭矩M=25.5N.m时，如果电机输出转速为940r/min，，电机功率为2.51kw 一台天车吊起10t重物后，你用手将重物旋转一下可能比较轻松，但要旋转快一点就费劲多了。 这就是转动惯量与角速度的相互作用的关系。 转动惯量=5000*1*1/2=2500 (kg*m^2) 角加速度=2*3.14*4/60/1=0.42 (rad/s^2) 惯性转矩=2500*0.42=1047 N*m 功率=1047*4/9549=0.44 kw 不知道算的对不，貌似也很小，可能不对？ 我觉得先算扭矩，保证扭矩后再根据物件需要的运动速度，计算功率。还有克服摩擦的功率。 是应该按惯性矩去算，不过采用链式传动会对减速机冲击很大不是很好的选择多谢指点，前些时候有人提起过，但没说到冲击的点子上，看来是要改成齿轮的合适些。 可能应该是这样了，这个数值比较合理了，我是参照电动葫芦的行走电机的，呵呵，惭愧~ 各位好，我把我的计算过程在这里写一下吧 J=mr^2/2=(5000x1^2)/2=2500kgm^2 β=△w/△t=(2πn/60)/t=(2x3.14x4/60)/1=0.42rad/s^2 M'=Jβ=2500X0.42=1050Nm
电机功率计算公式 选用的电机功率：N=（Q/3600）*P/（1000*η）*K 其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)，K为电机容量系数,参见下表。 1、离心风机 2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。 选用的电机功率N=（Q/3600）*P/（1000*η）*K 风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1） Q—风量，m3/h； p—风机的全风压，Pa； η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取
高值。 η1—机械效率： 1、风机与电机直联取1； 2、联轴器联接取0.95~0.98； 3、用三角皮带联接取0.9~0.95； 4、用平皮带传动取0.85。 如何计算电机的电流： I=（电机功率/电压）*c 功率单位为KW 电压单位：KV C：0.76（功率因数0.85和功率效率0.9乘积）
解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98 Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。 注意：功率的基本单位是W，在动力学中，W=N.m/s。 QP的单位为N.m/h=W*3600。 风机轴功率一般用kW表示。 1000是将W换算为kW。 3600将小时换算为秒。 上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。风机输出功率除以转换效率就是风机的轴功率。 0.8是风机内效率估计值。 0.98是机械效率估计值。
新能源汽车驱动电机电磁力及损耗计算CaseStudy
?基于已有总成外壳、定子结构尺寸，设计电机转子结构 ?定子结构保持不变 ?定子轴长：170 mm ?定子槽数：48槽 ?定子内径D：142 mm
?基于整车参数确定电机性能规格要求 整车参数 开发目标
?电机性能需求估算?电机最高转速： n max=i?v max 0.377r = 8.048?120 0.377?0.313 ≈8185rpm 考虑10%余量，电机最高转速要求n max>9003rpm ?电机额定功率：（按30min最高持续车速100km/h确定）P e≈29.6kW ?电机额定转速：（按车辆常规转速60km/h确定）n e=i?v50 0.377r = 8.048?60 0.377?0.313 ≈4092rpm T e=9550?P e n e ≈70Nm ?电机额定转矩：
?电机性能需求估算 ?电机最大功率、最大扭矩： n max_100=i?v max 0.377r = 8.048?100 0.377?0.313 ≈6821rpm持续100km/h运行30min电机转速 T vmax_100≥mgf+ C D AV2 21.15 i?η ≥39.5Nm ?由爬坡及0-100km/h加速计算： T max≥220Nm P max≈89kW
?电机性能需求参数表：峰值功率（kW）≥ 89额定功率（kW）≥ 29峰值扭矩（Nm）≥ 220额定扭矩（Nm）≈ 70最高转速（rpm）≥ 9000额定转速（rpm）≈ 4092 ?基于FluxMotor的快速设计 转子：8极 选用V型转子结构 气隙长度：0.8mm
风机电机功率计算公式： 选用的电机功率N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)，K为电机容量系数,参见下表。 1、离心风机 功率KW 一般用灰尘高温 小于0.5 1.5 1.2 1.3 0.5-1 1.4 1-2 1.3 2-5 1.2 大于5 1.1-1.15 2、轴流风机：1.05-1.1，小功率取大值,大功率取小值 选用的电机功率N=（Q/3600）*P/（1000*η）*K 风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1） Q—风量，m3/h； p—风机的全风压，Pa； η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值 η1—机械效率，1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85 如何计算电机的电流： I=（电机功率/电压）*c 功率单位为KW 电压单位：KV C：0.76（功率因数0.85和功率效率0.9乘积） 解释一下风机轴功率计算公式N=QP/1000*3600*0.8*0.98 Q是流量，单位为m^3/h，p是全风压，单位为Pa(N/m^2)。 注意：功率的基本单位是W，在动力学中，W=N.m/s。 QP的单位为N.m/h=W*3600。 风机轴功率一般用kW表示。 1000是将W换算为kW。 3600将小时换算为秒。
上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。风机输出功率除以转换效率就是风机的轴功率。 0.8是风机内效率估计值。 0.98是机械效率估计值。
Power loss：这个名词，出现在11及之前的版本。指的是感应电流对应的铜耗。比如鼠笼式异步电机转子导条铜耗，永磁体涡流损耗等。在12及更高版本中，该名词已更名为Solidloss。 Solidloss：如上解释，出现在12及更高版本中，指的是大块导体中感应电流产生的铜耗。Coreloss：铁耗。指的是根据硅钢片厂商提供的损耗曲线，求得的铁耗。 Ohmic_loss：感应电流产生的损耗的密度分布。也就是Powerloss或Solidloss的密度。Stranded Loss R：电压源（非外电路中的）对应的绞线铜耗。 Stranded Loss：电流源，外电路中的电压源或电流源，对应的绞线铜耗。 铜耗问题，阐述如下。 铜耗分为2部分，一是主动导体产生的，比如异步和同步电机定子绕组；二是被动导体产生的，比如鼠龙式异步电机转子导条。主动导体一般是多股绞线（也就是stranded），被动导体一般是大块导体（solid）。它们分别对应stranded loss(R)和solid loss。 主动导体损耗：需要设置导体为stranded，并施加电压源，电流源或外电路。当施加的是电压源时，并且给定电机相电阻和端部漏电感（此处针对二维模型）值，则后处理中results/create transient report/retangular report/stranded loss R就是主动导体的损耗，比如异步或同步电机的定子铜耗。当施加的是电流源，外电路中的电压源或电流源时，后处理中results/create transient report/retangular report/stranded loss就是主动导体的损耗。建议选用电压源方法计算铜耗，因为电阻值是由用户指定的，而不是软件根据截面积和长度自动计算出来的，这样可以算得比较准确。 被动导体损耗：只需要给定被动导体的电导率，并且set eddy effect，则后处理中solidloss 即是被动导体的损耗，比如鼠龙式异步电机转子导条。这有点类似于涡流损耗的计算方法，因为涡流损耗和被动导体损耗，都是在非零电导率的导体上产生的。 以上方法，基于Ansoft maxwell 13.0.0及以上版本，并且适用于任何电机。 铁耗分析 对常规交流电机（同步或者异步电机），只有定子铁心才会产生铁耗，转子铁心是没有铁耗的，学过电机的人都明白的。因此，只需要对定子铁心给出B-P曲线（也就是铁损曲线）。注意，B-P曲线分为单频和多频两种，能给出多频损耗曲线最好，这样maxwell算得准些。设置完铁损曲线以后，还要记得在excitations/set core loss，对定子铁心勾选才行。此时，不需要给定子和转子铁心再施加电导率，这是初学者容易忽视的问题。后处理中，通过result/create transient reports/core loss查看铁耗随时间变化曲线。 再谈一下什么情况下需要做涡流损耗分析。对永磁电机，永磁体受空间高次谐波的影响，会在表面产生涡流损耗；对实心转子电机，由于是大块导体，因此涡流损耗占绝大部分。以上两种情况需要考虑做涡流损耗分析。现以永磁电机为例，具体阐述。对永磁体设置电导率，然后对每个永磁体分别施加零电流激励源，在excitations/set eddy effect，对永磁体勾选。注意，若只考虑永磁体的涡流损耗，而不考虑电机其他部分（定转子铁心）的涡流损耗，则只需要给永磁体赋予电导率值，其他部件不需要赋电导率，这是初学者容易搞错的地方。简而言之，只对需要考虑涡流损耗的部件，施加电导率，零电流激励和set eddy effect。后处理中，通过results/create transient reports/retangular report/solid loss查看涡流损耗随时间变化曲线。最后，再次强调一下，做涡流损耗分析，需要skin depth based refinement 网格剖分才行。
电机功率计算公式 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
一，电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的，允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同； 拖动的负载大，则实际功率和实际电流大； 拖动的负载小，则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁； 实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。 它们的关系是： 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)0.8.5机的电流怎么算 答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数； ⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。 功率因数
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号 cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。在这个例子中，功率因数是 (如果大部分设备的功率因数 小于时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 对于功率因数改善
电机： 电机（英文：Electric machinery，俗称“马达”）是指依据电磁感应定律实现电能转换或传递的一种电磁装置。 电机在电路中是用字母M（旧标准用D）表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。 电机功率计算公式： 电机功率算公式： 1、三相：P＝1.732×UI×cosφU是线电压，某相电流。 当电机电压是380伏时，可以用以下的公式计算： 电机功率=根号3*0。38*电流*0。8 将1千瓦代入上式，可以得到电流等于1.9A。 2、P=F×v÷60÷η 公式中P功率(kW)，F牵引力(kN)，v速度(m/min)，η传动机械的效率，一般0.8左右。 本例中如果取η=0.8,μ=0.1,k=1.25，则： P=F×v÷60÷η×k=0.1×400×60÷60÷0.8×1.25=62.5 kW 电机电流计算公式： 单相电机电流计算公式 I=P/(U*cosfi) 例如：单相电压U=0.22KV，cosfi=0.8则I=P/(0.22*0.8)=5.68P 三相电机电流计算公式
I=P/(1.732*U*cosfi) 例如：三相电压U=0.38KV，cosfi=0.8则 I=P/(1.732*0.38*0.8)=1.9P 根据经验220V:KW/6A、380V:KW/2A、660V:KW/1.2A、3000V:4KW/1A 功率包括电功率、机械功率。电功率又包括直流电功率、交流电功率和射频功率；交流功率又包括正弦电路功率和非正弦电路功率；机械功率又包括线位移功率和角位移功率，角位移功率常见于电机输出功率；电功率还可分为瞬时功率、平均功率（有功功率）、无功功率、视在功率。在电学中，不加特殊声明时，功率均指有功功率。在非正弦电路中，无功功率又可分为位移无功功率，畸变无功功率，两者的方和根称为广义无功功率。 功率可分为电功率，力的功率等。故计算公式也有所不同。 功率功率电功率计算公式：P=W/t=UI； 在纯电阻电路中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I2R=(U2)/R 在动力学中：功率计算公式：1.P=W/t（平均功率）2.P=FV；P=Fvcosα（瞬时功率） 因为W=F（F力）×S（s位移）（功的定义式），所以求功率的公式也可推导出P=F·v：P=W/t=F*S/t=F*V（此公式适用于物体做匀速直线运动）

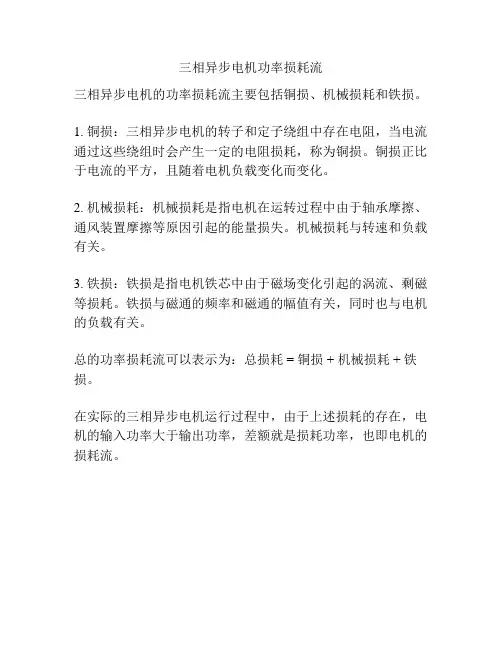

一、三相交流电动机 1、一台三相笼型异步电动机的额定数据为：P N =125KW ，N n =1460r/min,U N =380V ，Y 联结，I N =230A ，起动电流倍数k i =5.5，起动转矩倍数k st =1.1，过载能力λT =2.2，设供电变压器限制该电动机的最大起动电 流为900A ，问：（1）该电动机可否直接起动？（2）采用电抗器降压起动，起动电抗x st 值应为多少？ （3）串入（2）中的电抗器时能否半载起动？ 解：（1）直接起动电流为：I st =k i I N =5.5×230A=1265A>900A 所以不能采用直接起动。 （2）定子串电抗器后，起动电流限制为900A 则：α=I st /I ?st =1265/900=1.4 短路阻抗为：Zs=√r s 2+x s 2 =U N /3×I st =380/3×1265=0.173Ω 所以r s =0.3Z s =0.3×0.173=0.052Ω x s =√Z s 2-r s 2 =√0.1732-0.0522 ＝0.165Ω 应串接电抗值： x st =√α2x s 2+(α2-1)r s 2- x s =√1.42×0.1652+(1.42-1)×0.0522 －0.165=0.072Ω （3）串入x st =0.072Ω时的起动转矩为 T ?st=1/α2×T st =1/α2×k st T N =1/1.42×1.1×T N =0.56T N 因为，T ?st=0.56T N > T N =0.5 T N 所以可以半载起动 2、一台三相异步电动机接到50H Z 的交流电源上，其额定转速n N =1455r/min ，试求：（1）该电动机的极 对数p ；（2）额定转差S ；（3）额定转速运行时，转子电动势的频率。 解：（1）因异步电动机额定转差率很小，故可根据电动机的额定转速n N =1455 r/min,直接判断出最接 近n N 的气隙旋转磁场的同步转速n 1=1500 r/min,于是 p=60f/n 1=(60×50)/1500=2 或 p=60f/n 1≈60f/n=(60×50)/1455=2.06 取 p=2 （2）s N =(n 1－n)/n 1=(1500－1455)/1500=0.03 （3）f 2=s N f 1=0.03×50H Z =1.5 H Z 3、已知一台三相四极异步电动机的额定数据为：P N =10kW ，U N =380V ，I N =11.6A ，定子为Y 联结，额定运行时，定子铜损耗P Cu1=560W,转子铜损耗P Cu2=310W ，机械损耗P mec =70W ，附加损耗P ad =200W ，试计算该电动机在额定负载时的：（1）额定转速；（2）空载转矩；（3）转轴上的输出转矩；（4）电磁转矩。 解：（1）2210.58em mec ad Cu P P P P P kW =+++= 2/0.0293N Cu em s P P == 1(1)1456/min N N n s n r =-= （2） 0 1.77mec ad P P T N m += =?Ω （3）2265.59N P T N m ==?Ω （4）2067.36em T T T N m =+=? 4、已知一台三相异步电动机，额定频率为150kW ，额定电压为380V ，额定转速为1460r/min ，过载倍数为2.4，试求：（1）转矩的实用表达式；（2）问电动机能否带动额定负载起动。
输送机的电机功率怎么计算 本文由临沂瑞威自动化设备有限公司技术部总结发布： 输送机速度0.1m/s 输送重量16kg 链板重量也已知水平输送输送链拉力P=F*V，在水平中 F就是摩擦力f，而不是重力，要是数值向上的话就用重力。还有功率一定要选大于网带输送机使用功率 。1、定义计算方法：减速比=输入转速÷输出转速。2、通用计算方法：减速比=使用扭矩÷9550÷电机 功率×电机功率输入转数÷使用系数。3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如 果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相 乘即可。4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径。 电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意 以下两点： ①如果电动机功率选得过小．就会出现"小马拉大车"现象，造成电动机长期过载．使其绝缘因发热而 损坏．甚至电动机被烧毁。 ②如果电动机功率选得过大．就会出现"大马拉小车"现象．其输出机械功率不能得到充分利用，功率 因数和效率都不高，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电动机的功率，必须经过以下计算或比较： P=F*V /1000 (P=计算功率 KW， F=所需拉力 N，工作机线速度 M/S) 对于恒定负载连续工作方式，可按下式计算所需电动机的功率： P1(kw)：P=P/n1n2 式中 n1为生产机械的效率；n2为电动机的效率，即传动效率。 按上式求出的功率P1，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得
电机电流计算公式： 单相电动机电流计算公式 I=P/（U*cosfi） 例如，如果单相电压U=0.22kv，cosfi=0.8，则I=P/（0.22*0.8）=5.68p 三相电动机电流计算公式 I=P/（1.732*U*cosfi） 例如，如果三相电压U=0.38kv，cosfi=0.8，则I=P/（1.732*0.38*0.8）=1.9p 根据经验，220V:kW/6A，380V:kW/2a，660V:kW/1.2a，3000V:4kw/1a 电机功率计算公式：（常用三相电机功率计算） P1=1.732*U*I*cosφ 其中P1（W）为三相电动机的功率，u（V）为线电压，I（a）为线电流，cosφ功率因数通常为0.8 计算公式为：P2=3*P1
这是三相电源Y接线的三倍功率。 [导读]电动机的功率应根据生产机械所需的功率来选择，使电动机在额定负荷下尽可能地运行。选择时要注意以下两点： 电动机的功率应根据生产机械所需功率选择，使电动机在额定负荷下尽可能地运行。选择时要注意以下两点： ①如果电机功率过小，会出现“小马拉车”现象，导致电机长期过载，其绝缘层会因受热而损坏，甚至导致电机烧毁。 ②如果电机功率过大，机械输出功率不能得到充分利用，功率因数和效率都不高，不仅给用户和电网带来损失，而且还会浪费电能。最重要的是，所有的传动元件对于传动功率来说都会过大，造成传动元件选择过多，严重浪费设备投资。 电机电流计算公式： 单相电动机电流计算公式 I=P/（U*cosfi）
例如，如果单相电压U=0.22kv，cosfi=0.8，则I=P/（0.22*0.8）=5.68p 三相电动机电流计算公式 I=P/（1.732*U*cosfi） 例如，如果三相电压U=0.38kv，cosfi=0.8，则I=P/（1.732*0.38*0.8）=1.9p 根据经验，220V:kW/6A，380V:kW/2a，660V:kW/1.2a，3000V:4kw/1a 电机功率计算公式：（常用三相电机功率计算） P1=1.732*U*I*cosφ 其中P1（W）为三相电动机的功率，u（V）为线电压，I（a）为线电流，cosφ功率因数通常为0.8 计算公式为：P2=3*P1 这是三相电源Y接线的三倍功率。 电动机功率计算方法详细说明 7.jpg公司
电机的耗电量以以下的公式计算： 耗电度数=(根号3）X 电机线电压X 电机电流X 功率因数) X 用电小时数/1000 电机的额定功率是750W，采用星形接法，接在三相380伏的电源上，用变频器监测电流是1.1A；我又用钳形电流表进行测量，测得每相电流为1.1A，这就说明变频器和钳形电流表测得的电流是一致的。 因为电机是星形接法，线电压是相电压的倍，线电流等于相电流，电机实际消耗的功率：380×× = 724 W，这样电机实际消耗的功率就接近于电机的额定功率。 如果电机是三角形接法，线电压等于相电压，线电流是相电流的倍，电机实际消耗功率的计算是一样的。 这就说明：三相交流电机实际消耗的功率就等于线电压× 线电流。 电机额定功率为450kW，功率因数为，电机效率为％，现运行中发现电流为40A，电压为6000V，那么怎么正确计算电机的各项功率以及电机有功及无功的损耗
高压电机一般为三相电机. 视在功率=×6000×40= 有功功率=×6000×40×= 无功功率=(视在功率平方减有功功率平方开根二次方) 有功损耗=有功功率×%)=×= 无功损耗=无功功率×%)=×= 注明:电机不运行于额定状况,效率及功率因数是有偏差的,上述数值只能为理论值,可能与实际会有点小偏差。 因为铭牌上所标的额定功率是电机能输出的机械功率， 所以不等于电压和电流的乘积 就象一个10KW的电动机，他能输出的机械功率是10KW，但它所消耗的电功率要大于10KW， 三相电动机的功率计算公式： P=*U*I*cosΦ . 三相异步电动机功率因数 异步电动机的功率因数不是一个定数，它与制造的质量有关，还与负载率的大小有关。为了节约电能，国家强制要求电机产品提高功率因数，由原来的到提高到了现在的到，但负载率就是使用
考虑到最近很多人在问这个问题，因此专门整理出来，供新手参考。 先谈一下什么情况下需要做铁耗分析。对常规交流电机（同步或者异步电机），只有定子铁心才会产生铁耗，转子铁心是没有铁耗的，学过电机的人都明白的。因此，只需要对定子铁心给出B-P曲线（也就是铁损曲线）。注意，B-P 曲线分为单频和多频两种，能给出多频损耗曲线最好，这样maxwell算得准些。设置完铁损曲线以后，还要记得在excitations/set core loss，对定子铁心勾选才行。此时，不需要给定子和转子铁心再施加电导率，这是初学者容易忽视的问题。后处理中，通过result/create transient reports/core loss查看铁耗随时间变化曲线。 再谈一下什么情况下需要做涡流损耗分析。对永磁电机，永磁体受空间高次谐波的影响，会在表面产生涡流损耗；对实心转子电机，由于是大块导体，因此涡流损耗占绝大部分。以上两种情况需要考虑做涡流损耗分析。现以永磁电机为例，具体阐述。对永磁体设置电导率，然后对每个永磁体分别施加零电流激励源，在excitations/set eddy effect，对永磁体勾选。注意，若只考虑永磁体的涡流损耗，而不考虑电机其他部分（定转子铁心）的涡流损耗，则只需要给永磁体赋予电导率值，其他部件不需要赋电导率，这是初学者容易搞错的地方。简而言之，只对需要考虑涡流损耗的部件，施加电导率，零电流激励和set eddy effect。后处理中，通过results/create transient reports/retangular report/solid loss查看涡流损耗随时间变化曲线。最后，再次强调一下，做涡流损耗分析，需要skin depth based refinement 网格剖分才行。 以上方法，适用于Ansoft maxwell 13.0.0及以上版本，并适用于所有电机种类。 一、 MAXWELL分析磁场时，电气设备或电气元件（无论是电机还是变压器）主要包括两个部分，一个是励磁线圈，另外一个是磁性材料。所以总的损耗包括线圈损耗（也叫铜损）和磁芯损耗（也叫铁损）两个部分。其中线圈损耗还包括直流损耗（也就是直流电阻的损耗）和交流损耗（交流电流下的趋肤效应和邻近效应产生的损耗），这个交流损耗也叫做涡流损耗，在涡流场和瞬态场中可以通过设置EDDY EFFECTS来计算。而铁损只能在瞬态场中计算。铁损的计算，主要是由磁芯材料供应商提供的各种频率和工作磁感应强度下的测试数据为基础，使用STEINMETZ方程式，采用插值法得到的。这个铁损已经包含了磁芯的所有损耗，即：磁滞损耗，涡流损耗和剩余损耗。铁损的计算分两种，一种主要是软磁铁氧体（POWER FERRITE),另外一种主要是矽钢片（ELECTRICAL STEEL)，两种计算公式不同。 二、 SOLIDLOSS（实体导体损耗)是指任何导体材料的损耗，既可以包含源电流，又可以有涡流电流。 SOLID CONDUCTOR(实体导体）又包含两种，一种是主动导体，即有外加电流的导体，另外一种 是被动导体，即没有外加电流。被动导体又有两种情况，短路和开路。定子和转子其实就是被动导体 ，当然有涡流存在，也就是一种SOLIDLOSS。其实应该还有一种导体损耗，DISPLACEMENT (位移电流），但是通常都很小，一般用于交变电场分析，磁场中很少用。 三、关于powerloss和coreloss
三相异步电动机功率的计算 2008-4-29 0:40:40 现场找不到功率表，要求以钳式电流表代替。即用电流表套住一根主电缆，测量其交流电流值，并换算为功率。 ※工人师傅的经验公式为：P=0.5*I 其中：P为电机有功功率，单位千瓦；I为实测电流，单位安培。 然则问题是，何以证明此经验公式？ 三、问题的研究 电机是普通三相异步电动机，Y型接法。额定电压380V，额定功率7.5KW，额定电流15.2A。 通过经验可知，三相电机总功率等于3乘以每相的功率，即p=3*u*i，其中： p为三相电机总功率，单位瓦 u为相电压，单位伏 i为相电流，单位安注：暂用字母大小写区分相电压与线电压 又查阅资料知，线电压等于1.732倍相电压，线电流等于相电流，即p=3*（U/1.732）*I，其中： p为三相电机总功率，单位瓦 U为线电压，即380伏 I为线电流，即钳式电流表实测电流，单位安 故:得到公式p=1.732*U*I 四、问题的解决 综上，P=1.732*U*I*cosφ/1000，其中： P为三相电机有功功率，单位千瓦
U为线电压，即380伏 I为线电流，即钳式电流表实测电流，单位安 cosφ为功率因数，针对电机通常取0.8 故：P=0.52*I≈0.5*I（KW），公式得证。 五、问题的补充 1 三相四线制 三相四线制供电方式，即国际电工委员会（IEC）规定的TN-C方式，是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。故三根相线、一根中性线。 三相五线制供电方式，即国际电工委员会（IEC）规定的TN-S方式，是把工作零线N和专用保护线PE严格分开的供电系统。故三根相线、一根工作零线、一根保护零线。 单相三线制是三相五线制的一部分，即根据国际电工委员会(IEC)标准和国家标准而定的TN—S系统，在配电中出现了N线和PE线。故相线、零线、接地线。 三相三线制一般常用于电力输送和工厂强力电源供电，它不是国际电工委员会（IEC）规定的方式。 2 Y型接法 采用三相三线制的三角形接法，为三组线圈头尾相接，适用于4.5KW以下电动机 采用三相四线制的Y形接法又称星形接法，为三组线圈的三个尾相接，形成一个Y形，适用于4.5KW以上电动机
电机及减速机扭矩与功率关系1.电机功率,转矩,转速的关系： 由物理学定律： 功=力*距离J=F*S ； 再由功率=功/时间=力*距离/时间=力*速度得到： P=J/T=F*S/t=F*V ---公式（1） 转矩(T)=扭力(F)*作用半径(R) T=F*R 推出F=T/R ---公式（2） 线速度(V)=ω*R=2πR*每秒转速(n转/秒) =2πR*每分转速(n转/分)/60 =πR*n（转/分）/30 ---公式(3) 将公式2、3代入公式1得: P=F*V=T/R*πR*n(转/分)/30 =π/30*T*n(转/分) 此处： P=功率单位W, T=转矩单位N.m, n分=每分钟转速单位转/分钟如果将P的单位换成KW,那么就是如下公式 P*1000=π/30*T*n 30000/π*P=T*n 30000/3.1415926*P=T*n T=9549.29≈9550P/n 此处:
P 功率单位为k W T 转矩单位N.m n每分钟转速单位转/分钟 2．转矩 2.1转矩相关术语 转矩定义 使机械元件转动的力矩称为转动力矩，简称转矩。机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩(torsional moment)。转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系，转矩的测量对传动轴载荷的确定与控制、传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。 转矩可分为静态转矩和动态转矩。 静态转矩是指不随时间变化或变化很小、很缓慢的转矩，包括静止转矩、恒定转矩、缓变转矩和微脉动转矩。 以下几种常见转矩术语： （1）静止转矩的值为常数，传动轴不旋转; （2）恒定转矩的值为常数，但传动轴以匀速旋转，如电机稳定工作时的转矩; （3）缓变转矩的值随时间缓慢变化，但在短时间内可认为转矩值是不变的; （4）微脉动转矩的瞬时值有幅度不大的脉动变化。 动态转矩是指随时间变化很大的转矩，包括振动转矩、过渡转矩和随机转矩三种。（1）振动转矩的值是周期性波动的;
一，电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的，允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同； 拖动的负载大，则实际功率和实际电流大； 拖动的负载小，则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁； 实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。 它们的关系是： 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (2)启动电流如果直接启动是额定电流的7倍。 （3）减压启动是根据频敏变阻器的抽头。选用BP4-300WK频敏变阻器启器动启动电流电额定值的2.4倍。 三，比如一台37KW的绕线电机额定电流如何计算？ 电流=额定功率/√3*电压*功率因数 1、P = √3×U×I×COSφ； 2、I = P/√3×U×COSφ； 3．Ｉ= 37000/√3×380×0.82 四．电机功率计算口诀 计算口诀 三相二百二电机，千瓦三点五安培。 三相三百八电机，一个千瓦两安培。 三相六百六电机，千瓦一点二安培。 三相三千伏电机，四个千瓦一安培。 三相六千伏电机，八个千瓦一安培。 注： 以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌 比如： 三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A
三相380V电机，功率：11kw，额定电流：11*2=22A 三相660V电机，功率：110kw，额定电流：110*1.2=132A 五.电机的电流怎么算？ 答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U 为额定电压，cosθ为功率因数； ⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。 功率因数 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 对于功率因数改善 电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。由于减少了无功功率在电网中的流动，因此可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这就是无功补偿的效益。 无功补偿的主要目的就是提升补偿系统的功率因数。因为供电局发出来的电是以KVA或者MVA来计算的，但是收费却是以KW，也就是实际所做的有用功来收费，两者之间有一个无效功率的差值，一般而言就是以KVAR为单位的无功功率。大部分的无效功都是电感性，也就是一般所谓的电动机、变压器、日光灯……，几乎所有的无效功都是电感性，电容性的非常少见。也就是因为这个电感性的存在，造成了系统里的一个KVAR值，三者之间是一个三角函数的关系： KVA的平方=KW的平方+KVAR的平方 简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之
发布于：2008-7-27 已被阅读：4804 次 现场找不到功率表，要求以钳式电流表代替。即用电流表套住一根主电缆，测量其交流电流值，并换算为功率。 ※工人师傅的经验公式为：P=0.5*I 其中：P为电机有功功率，单位千瓦；I为实测电流，单位安培。 然则问题是，何以证明此经验公式？ 三、问题的研究 电机是普通三相异步电动机，Y型接法。额定电压380V，额定功率7.5KW，额定电流15.2A。 通过经验可知，三相电机总功率等于3乘以每相的功率，即p=3*u*i，其中： p为三相电机总功率，单位瓦 u为相电压，单位伏 i为相电流，单位安注：暂用字母大小写区分相电压与线电压又查阅资料知，线电压等于1.732倍相电压，线电流等于相电流，即p=3*（U/1.732）*I，其中： p为三相电机总功率，单位瓦 U为线电压，即380伏 I为线电流，即钳式电流表实测电流，单位安 故:得到公式p=1.732*U*I 四、问题的解决 综上，P=1.732*U*I*cosφ/1000，其中： P为三相电机有功功率，单位千瓦 U为线电压，即380伏 I为线电流，即钳式电流表实测电流，单位安 cosφ为功率因数，针对电机通常取0.8 故：P=0.52*I≈0.5*I（KW），公式得证。 五、问题的补充 1 三相四线制 三相四线制供电方式，即国际电工委员会（IEC）规定的TN-C方式，是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。故三根相线、一根中性线。 三相五线制供电方式，即国际电工委员会（IEC）规定的TN-S方式，是把工作零线N 和专用保护线PE严格分开的供电系统。故三根相线、一根工作零线、一根保护零线。 单相三线制是三相五线制的一部分，即根据国际电工委员会(IEC)标准和国家标准而定的TN—S系统，在配电中出现了N线和PE线。故相线、零线、接地线。 三相三线制一般常用于电力输送和工厂强力电源供电，它不是国际电工委员会（IEC）规定的方式。
电机定子铁心旋转损耗计算及损耗分布可视化测量电机定子铁心通常是由无取向电工硅钢片叠压制成,由于电工硅钢片具有明显的各向异性,所以在电机实际工作中定子铁心不但被交变磁场磁化,也被旋转磁场磁化,并且由旋转磁场引起的铁心旋转损耗远远大于由交变磁场引起的交变损耗。因此,准确计算和测量旋转磁化下电机定子铁心旋转损耗是研发高效电机的重要前提。 本文在电工钢片二维旋转磁特性测量的基础上研究了传统Bertotti损耗三项式模型和斯坦梅兹方程计算铁耗的方法,提出了考虑椭圆形旋转磁化的Bertotti损耗三项式模型和斯坦梅兹方程,并对实验室现有的铁心局部损耗测 量装置进行了改进,提高了测量精度。运用改进后的局部损耗测量装置对一台感应电机定子铁心模型的局部损耗进行了实验测试,验证了两种改进模型的有效性,为进一步开展电机降耗措施研究和高效电机研发等工作奠定了理论和实验基础。 本文主要完成了以下工作:首先,在运用二维旋转磁特性测量系统对无取向电工钢片损耗测量的基础上,对经典的Bertotti损耗三项式模型以及传统的斯坦梅兹方程计算铁耗的方法进行了分析,讨论了这两种传统损耗模型在计算铁心旋转损耗时存在的误差以及产生误差的原因,提出了通过引入随旋转磁化椭圆角度和轴比而变化的系数来提高两种传统损耗模型计算精度的方法,并推导了模型参数的计算方法,进而提出了两种改进模型。其次,对实验室现有铁心局部损耗测量系统进行了改进,为了提高局部损耗测量准确性,采用一个高精度的霍尔元件代替系统中原有的双H线圈,使原有的B-H矢量传感器探头的体积有了明显减小,更便于铁心局部损耗的测量。 然后,为了验证本文提出的两种损耗改进模型的有效性,制作了一台三相感
