适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D
/DS/DM/DR/DRS/DR MC3021控制器使用手册一、操作1、开关机按
ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。2、模式选择按模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。3、参
数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。按机组”键后机组号码闪烁，此时按“▲或“▼键
改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按确定”键即可查询该机组的工作参数了，按“▲或“▼键查看该机组的不同
的参数。4、参数设置① 按密码”键显示器左下框内显示密码输入”和“00；'按“▲或键改变数值，当选择到正确的用户密码后按确定”键（出厂密码为“00J,显示框内显示时
间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正
确密码后，按照步骤②③r④就能够完成运行参数的修改设置。B、用户密码修改：在
输入正确密码后，按密码”键显示框内只显示“00；'则表示进入用户密码修改设置，按或“▼键改变数值后，按确定”键修改拥护密码完成，同时跳出参数设置状态。②按机
组”键后机组号码闪烁，此时按“▲或“▼键改变机组号，找到欲设置参数的机组号时按确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。③
按或“▼键选择要设置的参数，按确定”键后就可以按“▲或“▼键设置参数值，设置
完成后按确定”键保存设置结果。④ 重复步骤②可设置其他参数（注意：60秒内没有按
键则退出参数设置）。⑤设置参数值必须在关机状态下进行。5、实时时钟设置用针形
工具按模式”键上方的小孔，液晶显示器上显示星期设置”的字样，按“▲或“▼键设置当
前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示时钟设置”时间会闪烁，此时按“▲键修改小时，按“▼键修改分钟，再按小孔即可保存设置的时钟。
6、定时设置①按定时”键后显示器上同时显示星期设置”和定时设置”的字样，此时按
“▲或“▼键选择要设置定时的时间在星期几，选好后按确定”键，显示器上显示定时设置”的字样，此时已经选定定时星期，进入定时次数设置。② 进入定时次数设置后，按
或“▼键选择要设置当天的哪个定时（能设置4个，在机组号”上方有指示），按确定”键
选定某个定时，进入定时开或关的选择。③ 按或"▼键选择定时开"和定时关"，按
确定”键选定当前这个定时是开还是关，进入定时时间选择，此时显示器上显示定时设置”
和时钟设置”并且时间闪烁。④ 再按“▲键修改小时，按“▼键，修改分钟，设置好时间
后按确定”键完成这个定时的所有设置，同时保存这个设置，此时显示器上显示定时设置”
并且跳到步骤③，其中定时次数和定期星期顺序递增，循环设置一个星期的定时，直到退
出定时设置。⑤如果要取消某个定时，需将此定时的定时时间设置为上午00: 00。如果
要取消全部定时，需同时按下模式”和机组”键，在滴-----”一声长鸣后，此时所有的定时
全部清除。注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟不准确，
定时开机和定时关机的时间也将不准。在定时设置过程中，若按下机组”、模式”、密码”键或5秒没按键将退出定时设置（不保存设置结果）。出厂默认定时为上午00: 00。7、手动除霜机组在制热状态时按“▲或“▼键直到手动除霜”字样出现时按确定”键，即进入手动除霜状态。退出除霜的条件：①除霜时间大于10分钟；或者②如果除霜感温探头检测
到温度大于设置的除霜温度且除霜时间大雨1分钟。8、复位可按用针形工具按键上
方的小孔复位。
组号，表示有故障机组。

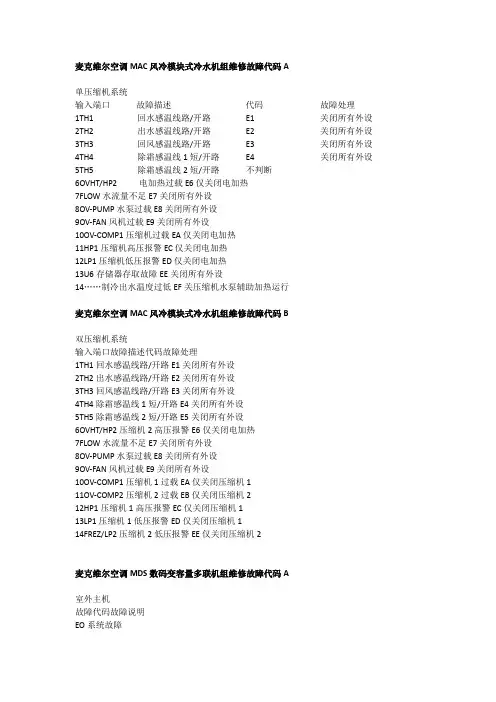

代码故障现象代码故障现象
F6线控器与主机通讯故障20高压故障
如果机组设置有二通阀联锁功能，机组处于二通阀连锁状态时，线控器显示“SA”。
深圳市凯德利冷机设备有限公司 机组安装、操作及维护说明书 二零壹肆年肆月 版本:A１.00
目录 一、机组的适用范围 (1) 二、规格………………………………………………………………………………１ 三、安装说明 (1) 四、操作说明 (1) 1、使用操作…………………………………………………………………………………… .. 1 2、面板操作简介 (2) 3、用户操作………………………………………………………………………………………２ 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养………………………………………………………………………………４ 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）
风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ ５﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ ６﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。 四﹑操作說明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开 电源24小时后再开启机组)﹔ 机组控制﹕ 1、使用操作(面板图）
本公司使用微电脑控制器,显示屏为模块式屏幕，。显示界面的设计充分运用人类工程学 原理，使用操作简便直观,操作人员只需稍阅说明书就可上岗操作,其操作面板如图示。 1．1>按键指示灯 *CＯMＰ1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动，由 *COMP1＊按键控制． *COＭＰ2* 压缩机2控制指示灯，灯亮允许启动否则不允许启动,由 *COMP2*按键控制. *RＥSET＊有故障时的指示灯（闪烁显示),无故障时按下<ＲESEＴ>可关 闭. ＊PUMP* 机组运行指示灯,机组运行时此灯亮，否则灭. ＊０ＦF* 延时停机指示灯，延时停机时闪烁点亮. *SET* 参数设置指示灯,处于参数设置界面时此灯亮. 1．2>面板指示灯 *ＰＯWER* 电源指示灯,通电后灯亮. *RUN* 机组运行指示器,非待机状态亮. *ERＲOR* 故障指示灯,有故障时亮. *COMP1* 压缩机1运行指示灯． *ＣOMＰ２＊压缩机2运行指示灯 ２、面板操作键简介 2．1＞面板中间为两个模块显示屏，PV屏显示实际温度,SV屏显示设定温度。 ２．２>面板左边的５个ＬED灯分别指示:（从上到下)电源,运行，故障,压缩机1，压缩机２。 2.3>面板下侧两排８个按键分别为:，ＲESEＴ(复位)，UP (向上），DOWN(向下）,SE Ｔ（设置)，ＰＵMP(泵）, COMP1（压缩机1),ＣOMP2（压缩机2),OFF(停止)。3、用户操作

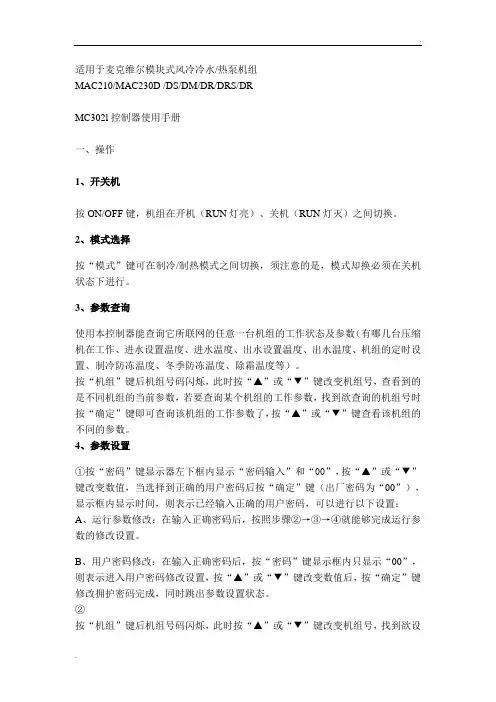

适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR MC302l控制器使用手册 一、操作 1、开关机 按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。 2、模式选择 按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。 3、参数查询 使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。 4、参数设置 ①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置： A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。 B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。 ② 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设
置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。 ③ 按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。 ④ 重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。 ⑤ 设置参数值必须在关机状态下进行。 5、实时时钟设置 用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。 6、定时设置 ①按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时已经选定定时星期，进入定时次数设置。 ②进入定时次数设置后，按“▲”或“▼”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示），按“确定”键选定某个定时，进入定时开或关的选择。 ③按“▲”或“▼”键选择“定时开”和“定时关”，按“确定”键选定当前这个定时是开还是关，进入定时时间选择，此时显示器上显示“定时设置”和“时钟设置”并且时间闪烁。 ④再按“▲”键修改小时，按“▼”键，修改分钟，设置好时间后按“确定”键完成这个定时的所有设置，同时保存这个设置，此时显示器上显示“定时设置”并且跳到步骤③，其中定时次数和定期星期顺序递增，循环设置一个星期的定时，直到退出定时设置。 ⑤如果要取消某个定时，需将此定时的定时时间设置为上午00：00。如果要取消全部定时，需同时按下“模式”和“机组”键，在“滴-----”一声长鸣后，此时所有的定时全部清除。
适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR MC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。⑤设置参数值必须在关机状态下进行。5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。 6、定时设置①按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时已经选定定时星期，进入定时次数设置。②进入定时次数设置后，按“▲”或“▼”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示），按“确定”键选定某个定时，进入定时开或关的选择。③按“▲”或“▼”键选择“定时开”和“定时关”，按“确定”键选定当前这个定时是开还是关，进入定时时间选择，此时显示器上显示“定时设置”和“时钟设置”并且时间闪烁。④再按“▲”键修改小时，按“▼”键，修改分钟，设置好时间后按“确定”键完成这个定时的所有设置，同时保存这个设置，此时显示器上显示“定时设置”并且跳到步骤③，其中定时次数和定期星期顺序递增，循环设置一个星期的定时，直到退出定时设置。⑤如果要取消某个定时，需将此定时的定时时间设置为上午00：00。如果要取消全部定时，需同时按下“模式”和“机组”键，在“滴-----”一声长鸣后，此时所有的定时全部清除。注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟不准确，
风冷热泵空调系统的设计方法(一) 空调负荷与容量的确定 空调负荷包括空调冷负荷和空调热负荷。空调冷（热）负荷指为将室内的空气参数维持在设计参数状态，单位时间内需向建筑提供的冷（热）量。这是一个受室内设计参数，室内人员、设备等散热和散湿量，围护结构性质，室外空气环境参数（包括温度、湿度、气流速度等），太阳辐射强度等诸多因素影响的变量。让空调系统恰如其分地提供冷（热）量，以满足设计计算状态下建筑物的需求，并随时适应建筑物空调冷（热）负荷及其变化的需要是空调设计的根本目的。 在空调系统设计过程中，空调负荷计算是第一步。空调负荷的计算应包括空调设计计算负荷的确定和各时段负荷的分析；其次，设备的容量必须满足空调设计计算冷（热）负荷的要求；另外设备的配置应适应空调负荷变化的特点。在以空气源热泵型冷热水机组为冷源的空调系统设计中，热泵机组的容量既要考虑到大楼各部分的同时使用系数，还应考虑到热泵的实际制冷量和实际供热量会因设备间距限制等原因造成通风不畅，部分气流短路（这部分的出力损失约占5%左右）而受到影响，和室外换热器表面积灰和表面结垢、设备衰减等因素的影响，故所选择的热泵机组应考虑安全系数。 由公式来表示：Q=β1？β2？QD. 式中：Q——热泵机组在设计工况下的制冷（供热）量，KW QD——设计计算负荷，KW β1——同时使用系数，由具体工程定，一般为0.75～1.0 β2——安全系数，一般取1.05～1.10 另外，热泵机组既要满足系统夏季的供冷要求，又要满足系统冬季的供暖要求。不同供应商的热泵机组的额定制冷量、额定供热量的参数不尽相同，与各地区空调室外设计参数不一定一致。对南京而言，一般供应商所提供的热泵机组额定制冷工况条件与实际一致或相近，一般空气干球温度为35℃，空调冷冻水进出水温度分别为12℃、7℃左右。而冬季制热的额定工况条件为室外空气温度7～8℃，进出水水温为50-55℃。这一条件与南京地区冬季空调设计计算温度相差甚远。南京气候特征为冬冷夏热。对于一般办公、酒店为主的综合楼，冬季空调供暖设计计算热负荷约为夏季空调设计计算冷负荷的70-85%.在热泵机组选择时，应查看热泵机组对应于当地设计计算气象参数条件的真实出力。如果热泵机组在设计计算室外参数条件下的制冷量大于设计计算冷负荷，而制热量等于热负荷，则应以热负荷为准选择热泵。反之，如果制冷量满足设计计算冷负荷要求，而供热量大于所需热量，则可考虑部分选用风冷型冷水机组，部分选用风冷型热泵机组，以减少投资。一般情况下，按夏季冷负荷选定的热泵，能满足冬季供暖的要求。 机组类型与台数的确定 风冷热泵型冷热水机组根据压缩机的不同可分为涡旋式热泵机组、活塞式热泵机组和螺杆式热泵机组；按机组结构大小、组合规模不同，热泵机组可分为整体式热泵机组和模块式热泵机组。整体式热泵机组与模块式热泵机组没有本质的区别，所谓模块式热泵就是指一台热泵机组由若干台热泵单元（有独立的制冷回路，独立的蒸发、冷凝，独立的框架，甚至有独立的控制板）并联而成，各单元增减组合灵活方便，任意一单元的故障不影响其余各单元的工作。 国内的热泵机组生产企业以生产模块式热泵机组为多，而整体式热泵机组从外观上看是一组合单元、一整体框架，虽然内部可有多台压缩机，甚至有两个以上的制冷回路，但它们之间一般不可再分解。模块式热泵机组的主要优点是噪音低、振动小，由于系统总的制冷回路多，冬季化霜时对系统水温影响小。系统互备性也好。另外，热泵机组一般置于屋顶，模块式热泵机组由于各单元组合灵活，各单元尺寸小、重量轻，故具有运输、吊装、安装方便等优点。
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书 二零壹肆年肆月版本：A1.00 安全须知 各系列机组在设计规范内运行时能够得到安全和可靠的服务，由于机组在使用压力、电机接线及装置设备等各方面的原因只有经过本公司培训的合格操作员和维修技师可以操作和维修本设备。 产品合格证产品名称风冷式冷水机组 型号KC-012SA 产品编号 MFC-2015091599 质量检验陈正东 检验日期
目录 一、机组的适用范围 (1) 二、规格 (1) 三、安装说明 (1) 四、操作说明 (1) 1、使用操作…………………………………………………………………………………… .. 1 2、面板操作简介 (2) 3、用户操作 (2) 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养 (4) 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）
风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 機型KC-020DA 最低控制溫度7℃－12℃電源380V-50HZ 傳熱媒體水冷媒R-22 壓縮機（品牌）三洋冷凝器形式翅片式 蒸發器形式水箱盘管式 公稱能力56070 Kcal/h 冰水器進/出口尺寸2” 冷凍水量13.6m3/h 冷凝器進/出口尺寸 消耗電力21.7kw 機體尺寸1900*990*1860mm 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ 5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ 6﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。 四﹑操作說明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电 源24小时后再开启机组）﹔ 机组控制﹕ 1、使用操作(面板图)
风冷模块式冷热水机组设计安装指引 3.系统部件 a)化霜温控器 固定位置：感温包绑在蒸发器回气管上； 工作状态：a.感受-5℃时，且b.机组运行55分钟。 结束状态：a.感受+5 ℃时, 或b.除霜10分钟。 b)制热热水温控开关 固定位置：感温包绑在出水管下方； 工作状态：35.3 ℃ ~53.3 ℃可调（出厂设定为45 ℃），顺时针旋转，温度升高。 c)制冷冷水温控开关 固定位置：感温包绑在出水管下方； 工作状态：4 ℃ ~17.1 ℃可调（出厂设定为7 ℃）。 d)制冷防冻开关
设计、安装指引 水管连接 将水管接到机组一侧的进水、出水口。供水系统应注意以下事项： 1）循环水采用软化水。 2）水流量不能低于机组标称值。 3）需配备适当流量和压头的水循环泵。 4）建议安装有适当容量的绝热贮水箱，以免负荷太小，频繁启动机组而降低压缩机的使用寿命。5）必须有供水安全阀门。 6）必须配备膨胀水箱，以适应供水系统中因气温变化而造成的水体积的变动。 7）排气阀门必须设置在机组进出水管连接处。 8）将截止阀设在机组进出水连接管处。 9）在水系统最低点设定合适的排水塞或开关。 10）水管必须绝热，以防止热量散失和冷凝水凝固。 11）机组出厂时已配有水流开关，用户无需自行配备。 12）水系统安装请参考“水系统安装图”安装。（见下图）
13）随机多附带一个水过滤网，在调试完毕后，请更换水过滤网。 14）在注水前，应确保管道中不会有沙粒、石子、生锈的铁屑、脱落的锡焊渣或其它杂质，以免损坏热交换器。冲洗供水系统时，建议旁通该机。水过滤器应当安装在机组回水管上。 15）对水系统，要求客户每半个月检查一次。 1.多台25/30/35KW并联，同程式连接（推荐） 2.多台25/30/35KW并联，同程式连接（不推荐） 3.65KW总出水感温包安装位置说明： 1)＜7个模块以内的连接方式，同程式连接（推荐）： 2)＜7个模块以内的连接方式，同程式连接（不推荐）： 4.8-16个模块的连接方式，左右并行连接；同程式连接（推荐）： 5.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）： 6.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）：建议使用两个线控器分别对两个水泵控制。 7.130KW同程式连接（推荐）：130kW（壳管式）安装指引，单个线控器最多控制8台。 8.200KW（壳管式）安装指引，单个线控器最多控制5台。 1.65KW，8-16个模块的连接方式：左右并行连接；异程式连接（不推荐）： 2.65KW，8-16个模块的连接方式：前后并行连接；异程式连接（不推荐）： 3.65KW，8-16个模块的连接方式：前后并行连接；异程式连接（不推荐）： 3.130KW，异程式连接（不推荐）： 4.200KW，异程式连接（不推荐）： 本段图文以某品牌为例，仅供参考。
整体式风冷热泵机组与模块热泵机组的对比 模块机组曾经在中国流行很广，厂商也很多，主要有麦克威尔、清华同方、盾安、捷丰、天加、吉荣、雅境、格力等，以及其它国内的二三流厂商。它们的共同特点是：国内二三线中央空调品牌、没有单机冷量介于30-100RT范围内的主力风冷热泵、以价格为生命线，占据着热泵的大片江山。但如今，这种机组江河日下，市场欢迎程度和份额都在急剧下降。究其原因， 主要有以下几点： a)机组冷量偏小。由于目前经济的快速发展，许多大项目不再接受小模块机组。 机组太多，占地面积偏大。 b)模块机组的性能已经完全不占优势。特别在现在螺杆，涡漩压缩机的广泛运 用。模块机组难以与之匹敌。 c)多机并联势必引发故障频频。客户的口味已经从多机并联转向单台机组。 另外，我们从技术层面来分析模块机组的弊端： 寻根溯源，模块机实际上是有中国特色的商用空调产品，在欧美等地几乎没有这一形式的空调出现在市场上，例如，Trane、Carrier、York、Daikin等全球一线品牌都不生产此类空调。我们分析其主要原由可能是：我国的一些空调厂商成立时间较短、研发人员对大型系统的设计经验不足、测试手段和装备不足以开发大型的空调系统，同时，大型空调系统的开发成本和风险也远远大于小型(20冷吨以下)的商用空调机组。所以，很多国内的空调厂商不约而同地想到了将20RT左右的单机并联入一个大系统的概念，这一做法不需要大量的人财物投入，技术风险亦较小。 但是，作为空调业界领导者和空调技术行业标准的发源地，Trane公司不介入此领域而开发制造成本更高的单机系统，其中的原因与模块机固有的缺陷有关。 a)噪声 目前市场上的模块机一般为20-24HP/模块，采用一到两台涡旋或活塞式压缩机，最多10个模块组成一台大机组。在厂商提供的样本上我们可以找到其噪声指标。但是，这一数据是单模块的数据，根据常识，若多台机组在一起运转时，噪声值会叠加而上升。 目前没有厂家能够提供多台模块(2至10台)一同运转时具体数据。模块机厂商用单模块的噪声与其它厂商的大容量单台机组比较，显然有误导用户之嫌。 b)散热 同样地，模块机样本上标注的制冷、制热量是单模块的测试数据，此时，模块的前后左右均可进风。当多台模块并联时，各模块的冷凝进风面显然大大缩小(如下图)。
风冷式冷水机组操作说 明手册 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书 目录 一、机组的适用范围 (1) 二、规格 (1) 三、安装说明 (1) 四、操作说明 (1) 1、使用操作 (1) 2、面板操作简介 (2)
3、用户操作 (2) 4、故障显示及排除 (2) 五、故障排除 (3) 六、保养 (4) 七、注意事项 (4) 八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册 一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。 二﹑规格 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ 5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔ 6﹑机组电源﹐必须单独控制﹔ 7﹑必须接地线﹐以确保安全。
四﹑操作说明 启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔ 机组控制﹕ 1、使用操作(面板图) 本公司使用微电脑控制器，显示屏为模块式屏幕，。显示界面的设计充分运用人类工程学原 理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。 1．1>按键指示灯 *COMP1*压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制. *COMP2*压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制. *RESET*有故障时的指示灯(闪烁显示),无故障时按下
美的模块式风冷热泵机 组线控器 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
第三章线控器 1.线控器外观图 ?线控器液晶图： ?线控器按键分布图：
2．线控器的图案及按键说明 ?线控器的图案说明 1——上电开机后，恒定显示（在所有的显示页面中均显示）。2——机组系统的运行状态（在所有的显示页面中均显示）。 ◆有一台以上的单元处于运行状态，循环显示：，，； ◆机组系统处于停机状态，则无显示。 3——通信状态（在所有的显示页面中均显示）。 ◆与主机单元正常通讯，循环显示：（空白），，； ◆与主机单元通讯故障，则无显示。 4——计算机网络控制状态（在所有的显示页面中均显示）。 ◆处于上位计算机网络控制状态，显示； ◆不处于上位计算机网络控制状态，则无显示。 5——锁定状态（在所有的显示页面中均显示）。 ◆处于线控器锁定或按键锁定状态，则锁定标志显示； ◆解除锁定后，无显示。 ?线控器的按键说明 1——点检按键。 在非上电及锁定下按下点检按键，则进入到点检页面显示状态，并显示当前选择的模块单元的运行状态数据，默认选择为0#单元，显示第1页的数据。 2——模式选择按键。
◆如果机组系统处于停机状态，按下模式选择按键进入模式设定页面显 示状态，每按下一次按键，设定模式更改一次，依照下面的顺序循环 更改： ◆如果机组系统已经处于运行状态，按下模式选择按键，运行模式不可 更改。 3——前翻页按键。 只有在主页面或点检页面显示状态下按键有效，每次按下按键，则显示当前页面前一页的数据，如果已经在第1页，则再次按键后显示最后一 页的数据。 4——后翻页按键。 只有在主页面或点检页面显示状态下按键有效，每次按下按键，则显示当前页面后一页的数据，如果已经在最后一页，则再次按键后显示第1 页的数据。 5——自动/手动按键。 只有在模式设定页面显示状态下按键有效，按下按键，则在手动调节和自动调节方式中循环选择，每一次按键，机组由手动调节更改为自动调节或由自动调节更改为手动调节。如果选择自动调节方式，则设定的模块单元数不可选，固定为最多单元数。 6——地址增加按键。
风冷热泵模块式中央空调冷水机组 风冷模块机组是以空气为冷（热）介质，作为冷（热）源兼用型的一体化中央空调设备。机组以其他高效、低噪音、结构合理、操作简便、运行安全、安装维护方便等优点，广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性的空调系统的不同使用要求。 风冷模块机组简介 风冷模块机组分为单冷型和热泵型，其中热泵型风冷模块机组集制冷、制热功能于一体、即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。因此，风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源，却又要求全年空调的暖通工程设计中优先选用的方案，该机组可与风机盘管或柜式、吊顶式空气处理机以及新风机组一起组成半集中式空气调节系统，具有风机盘管系统的诸多优点，布置灵活，外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它房间，运行噪声低等特点。风冷模块机组省去了冷却水系统所必不可少的冷却塔、水泵、锅炉及相应的管道系统等许多辅件，系统结构简单，安装空间省、维护管理方便且又节约能源，避免了水质过差的地区所造成的冷凝器结垢，水管堵塞等现象，同时还节约了水资源。风冷模块机组比水冷式机组一次性投入要稍高,但是全年运转费用要低于水冷式冷水机组，机房建筑费用在各种空调冷热源系统中最少,维护保养费用约为水冷式或者锅炉的一半费用。是目前冷（热）水空调设备产品中保养、维修最经济、简单的机种。该机组可以直接放置在屋顶、裙楼平台或水平地面上，无需建造机房、锅炉房、安全而清洁，制热时的热量直接取之于室外空气，可节省能量。风冷模块机组产品充分吸收国际、国内冷冻、空调领域最新发展技术的基础上研制开发设计的成熟定型产品。该机组严格按照国家行业标准设计制造，精选世界著名制造商生产的高品质、名品牌的压缩机、风机、冷媒系统控制元件以及电脑控制器件，通过合理的系统匹配及结构设计，使机组在-10℃以上气温条件下能有效制热，产品广泛适用于要求全年性空调而冬季负荷不大的华北，华南、西南地区以及一些水资源缺乏区域。同时对一些冬季气温相对较低且无锅炉或者其他供热条件的地区尤为适用。 风冷模块机组特点 节省空间机组采用高效换热器，采用先进、特殊的户外型结构设计及系统匹配。机组体积小、重量轻、占地少。机组可直接安装于屋顶或室外其它地方，无需另设机房，可节省空间。 保护齐全机组均设有温度保护开关，过载继电器、高低压安全开关，干燥过滤器，防冻开关及延时启动等保护装置，确保主机安全、可靠。所有制冷配件及阀件均采用国际名牌产品，全面提升机组的运行可靠性。 模块化设计模块化结构的设计，使机组可以以标准的模块单元进行生产和运输。在安装现场组合成完整的机组，标准的模块单元重量轻、体积小，使机组运输、安装及调试与维护更加方便，节省吊运、安装与运行费用。模块化的风冷式冷水热泵机组，其每个制冷系统都是彼此独立，互为备用。任何一个制冷回路发生异常情况都不会影响其他制冷回路的正常运行，电脑会在某一回路发生故障时，发出指令由其他备用状态的回路接替故障回路的运行，机组的制冷、制热量保持相对稳定。
M c Q u y麦克维尔模块式风冷冷水M C l控制 器使用手册 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

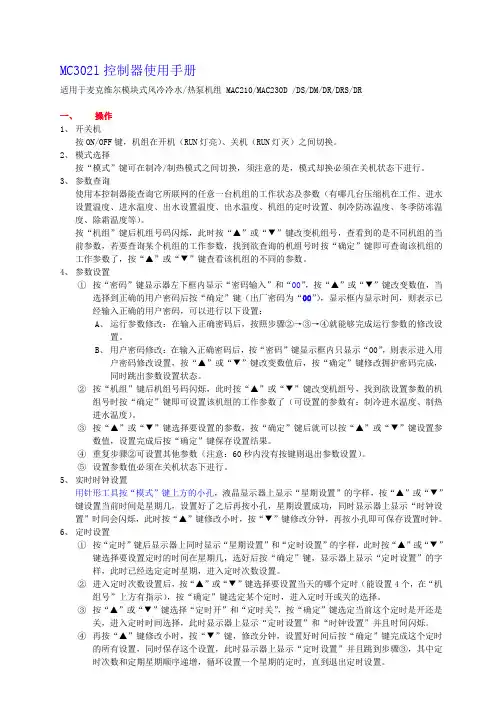

MC302l控制器使用手册 适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR 一、操作 1、开关机 按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。 2、模式选择 按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。 3、参数查询 使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
