贵州开磷房地产开发有限责任公司息烽“开磷城”项目
E区-E6~E9栋
塔吊基础专项
施工方案
审批：
审核：
编制：
贵州开磷建设集团有限公司
年月日
目录
第一章工程概况
第二章编制依据
第三章塔吊基础设计及处理要求
第四章塔吊基础位置的确定
第五章塔吊基础施工要求
第六章塔吊基础的基本要求
第七章施工技术措施
一、施工工艺流程
二、施工工艺
第八章质量保证措施
第九章安全文明施工措施
附件：塔吊基础平面布置图
第一章工程概况
一、工程概况
本工程是由设备用房、住宅、商业等组成；消防登高面位于大平台及周围的道路上；工程为三期E区高层住宅为长条形底板上起九个单元塔楼；总建筑面积175174.73㎡；地下建筑面积32256.83㎡；建筑总高度92.55~98.25m；建筑合理使用年限为50年，本工程为框剪结构，地下室砼量大，模板、钢筋用量多，为保证工程质量，确保工程能按时完成。根据工程施工现场实际情况，在垂直运输上需配备安装3台QTZ63塔式起重机。最大工作幅度为56米，塔机总安装高度为110米。安装高度为与相邻塔吊高差两个标准节(6M)，以防止吊臂碰撞。额定起重力矩≤780KNM。根据说明书要求，塔基下的地基承载力＞200Kpa。根据地勘资料E9-11、E9-12的钻孔资料，塔基附近位置的地质情况第一层为素土层、杂色、结构松散、由碎石土、砂土和粘性土组成，约4.1米厚，第二层为可塑红黏土、黄褐色、韧性、干强度中等、夹少量砾石、上部硬下部稍软，约4.4米厚。第三层为中风化灰岩、灰白色、中厚层状、为较硬岩、节理裂隙较发育、岩芯较破碎、呈短柱状、含较多碎块状，约6.6米厚。
第二章编制依据
1、《塔式起重机混凝土基础工程技术规程》(JGJT187-2009)
2、《建筑地基基础设计规范》(GB50007-2011)
3、《建筑结构荷载规范》(GB50009-2012)
4、《建筑安全检查标准》JGJ59-2011
5、《混凝土结构设计规范》(GB50010-2010)
6、《混凝土结构工程施工质量验收规范》(GB50204-2015)
7、工程的设计图纸及岩土工程勘察报告
8、QTZ63塔式起重机（混凝土基础—井字架形式使用说明书）
9、E6-E9栋单位工程施工组织设计
第三章塔吊基础设计及处理要求
根据QTZ63塔式起重机使用说明书，塔机基础持力层为老土层，塔基下的地基承载力≥200Kpa。现开挖至塔吊基础设计标高，仍处于松散土层，达不到设计要求。现已超深开挖至-4米处部分见岩，部分仍为松散土层，见岩部分占基础的2/3。
地基处理方案：
为保证塔吊运行安全，降低工程成本，拟采取抛石挤淤+换填方式对塔吊地基进行处理，根据试验检测及现场经验数据统计，在不能采用压路机压实的情况下，采取抛石挤淤+换填方式的地基承载能力可以达到150—180Kpa,故换填面积=（4.8*4.8*200）/150=30.72≈5.5*5.5。
具体做法为：从塔吊基础的底标高超挖1.5米，在基坑面上铺一层粒径为300—600mm的块石，用挖机斗用力夯击块石，块石下沉后继续铺上第二层300—600mm的块石，同样用挖机斗用力夯击块石，如此分层进行直至不再下沉为止，然后在块石面上分层（不大于600mm)换填渣石和200mm厚的级配碎石到塔基底标高。（如图）
第四章塔吊基础位置的确定
考虑到该工程特定的地理位置和现场环境，以及安装塔吊附墙和拆卸塔吊所需的距离，经现场勘察，决定将1#塔吊安装在E6栋，2#塔吊安装在E7与E8栋靠E7栋之间、3#塔吊安装E8与E9栋靠E9栋之间、具体位置详见附图：塔吊基础平面位置图。
第五章塔吊基础施工要求
1、局部基础基坑开挖后，应经现场工程技术人员确认是否已挖至标高位置，是否要对塔机基础进行处理，并经基础验收符合要求后，方可进行C20砼垫层的施工；
2、在挖土过程中，不得使基底土壤受到扰动，基坑内不得积水；
3、垫层完成后，放线员应认真复核轴线位置和基础尺寸，确保基础位置的准确，并在垫层上弹线。
4、在钢筋绑扎、安装的同时，设备队伍应配合进行塔吊基础螺杆预埋安装工作。
第六章塔吊基础的基本要求
1、混凝土标号采用C40）；
2、混凝土的基础的厚度不小于1.6m，边长4.8m×4.8m。
3、预埋螺栓组应与基础内钢筋网可靠连成一体，预埋螺杆周围的钢筋数量不得减少和切断，主筋通过预埋杆有困难时可以避让；
4、混凝土基础表面应校水平，平面度误差小于1/500
5、预埋螺栓组周围的混凝土充填率必须达到95%以上；
6、预埋螺栓组应全部为新的；
第七章施工技术措施
一、施工工艺流程
定位→承台土方开挖→毛石换填→承台垫层浇筑→基础放线→钢筋制安→模板支模→预埋塔吊连接螺栓→隐蔽验收→混凝土浇筑→混凝土保养→安装塔吊。
二、施工工艺
1、定位：利用全站仪将塔吊定位轴线测出，撒白灰线示之，并通知项目技术负责人进行验线。
2、承台土方开挖：采用一台挖掘机进行基坑开挖，现场架设一台水准仪进行基底标高控制。机械开挖应比设计标高高20cm~30cm，剩
余土方采用人工开挖。人工开挖的平整度为±50。
3、承台垫层浇筑：在基坑开挖完成后，经现场验槽换填验收后，进行垫层混凝土浇筑，初凝后进行压光处理。
4、基础放线：在垫层混凝土强度达到30%以上的强度即可进行基础放线。首先利用全站仪将基础定位轴线投测到垫层上，弹墨线示之，然后按照基础的设计尺寸将基础边线测出，弹墨线示之，最后通知技术负责人进行验线。
5、钢筋制安：将塔吊基础底部受力主筋按照相应的间距要求绑扎到位，要求采用满扎，在放置底层钢筋网垫块。在上部钢筋时，首先安装1600左右的间距放置钢筋马镫，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可采用梅花状绑扎。并与E9栋底板钢筋连接。
6、模板支模：采用16厚多层板做面板，50×100木方做背楞，钢管做外楞的模板支撑体系。
7、预埋塔吊连接螺栓：通知塔吊安装公司安排人员进行预埋。
8、隐蔽验收：以上工作完成后，通知项目技术负责人及监理单位进行钢筋、模板的隐蔽验收。
9、混凝土浇筑：塔吊基础混凝土采用C40商品混凝土进行浇筑，混凝土在振捣过程中要充分，快插慢拔，均匀振捣，避免过振。待混凝土初凝后，进行混凝土表面压光处理。同时留置混凝土试块。
10、混凝土保养：混凝土养护采用浇水养护，连续养护不少于7天。
11、安装塔吊：当塔吊基础混凝土强度达到不少于设计值的90%时，方可进行塔吊上部结构的安装。
第八章质量保证措施
1、承台钢筋施工除了按照方案要求绑扎钢筋外，还要进行塔吊锚固脚定位固定（使用专用锚固脚，由塔吊生产厂家负责施工，定位尺寸详见塔吊使用说明书）、防雷焊接等，完成后需要进行隐蔽验收。
2、钢筋在加工过程中，如发现脆断或机械性能有显著异常的现象，应进行化学成分检验或其他专项检验。
3、钢筋需准确开料、垫层表面平整度需符合要求以保证钢筋的保护层符合规范要求。
4、浇捣混凝土时需安排经验丰富的工人打振动棒，严防出现孔洞、蜂窝等不良现象。
5、浇筑混凝土应连续进行，异常情况间歇时间较长需留设施工缝时应征得设计和现场监理人员的同意，不允许随意出现工作面接口冷缝。
6、浇筑混凝土现场应测试商品混凝土的坍落度并按规定预留混凝土试件。
7、混凝土施工完毕后，待初凝后进行淋水养护，减小温度变化对混凝土的影响。
第九章安全文明施工措施
1、如果挖土过程中发现地质条件恶劣不适宜施工，应及时上报，另做处理。
2、浇捣承台砼时要留试件，以便进行强度试压。当试压强度达到75%后，方可开始塔吊的安装。切忌在砼强度达不到要求的情况下安装塔吊。
3、遵守工地现场管理，做到安全、文明施工。
4、钢筋隐蔽验收后，承台混凝土必须一次性连续浇灌。
5、塔吊安装前应编制可行的专项安装方案，对安装顺序、吊车行走路线、对基坑施工的影响等问题作出详细的考虑。
6、各塔吊吊臂相互之间应有不少于5m的高差，并在臂端设置信号灯。塔吊指挥人员需特别留意塔吊旋转时相互间的平面距离，严防塔臂发生碰撞。
7、塔吊的工作环境温度为-20～40℃。塔吊工作时，风速低于6级，如遇到雷电，大暴雨和浓雾等天气，塔吊应停止工作。如天气预报有10级以上大风时，塔机应用缆风绳加固。起重臂高度大于50m 时，塔顶应安装风向风速仪。
附件：塔吊基础平面布置图
塔吊施工方案 工程名称：和信天阶城市综合体一期2标段 施工单位（章）：长春吉源建设集团股份有限公司 技术负责人： 项目经理： 项目技术负责人： 编制人： 审核人： 编制时间： 2015 年11月16日和信天阶城市综合体一期2标段塔吊施工方案会签单
塔吊专项施工方案
第一节、编制依据 本方案主要依据施工图纸及以下规范及参考文献编制: 《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002） 第二节、工程概况 和信天阶城市综合体一期2标段工程；工程建设地点：长春市新城大街以西，丙五路与丙六路之间；属于结构；框架剪力墙。3#楼地上主楼33层，地下2层；A1#楼地上4层；B5#楼（售楼处）地上4层。 本工程由吉林和信房地产开发有限公司投资建设，吉林省中天建筑规划设计研究有限公司设计，吉林省利达工程项目管理有限责任公司监理，长春吉源建设集团股份有限公司组织施工。 本工程西侧为中海净月华庭，东侧临新城大街，南侧为诺睿德商务广场。施工场地现场开阔，3#楼和A1#楼之间安装一台QTZ63塔吊，B5#楼（售楼处）安装一台QTZ40塔吊。布置参照附图：平面图。 第三节、塔吊基本性能 天然基础所用塔吊参数为： 塔吊型号为：QTZ63 塔吊自重为：946.4kN 最大起重荷载为：60kN 塔吊额定起重力矩为：630kN·m 塔吊起升高度为：100m 塔身宽度为：1.5m 塔吊型号为：QTZ40 塔吊自重为：280.4KN 最大起重荷载为：40kN 塔吊额定起重力矩为：400kN·m 塔吊起升高度为：30m 塔身宽度为：1.5m 第四节、塔吊基础定位及施工
高层塔吊基础施工方案 一、编制依据 1、本工程施工组织设计； 2、本工程岩土工程勘察报告； 3、GB50202-2013《地基与基础施工质量验收规范》； 4、GB50205-2015《钢结构工程施工质量验收规范》； 5、GB50007-2011《建筑地基基础设计规范》； 6、GB50017-2014《钢结构设计规范》； 7、JGJ33-2012《建筑机械使用安全技术规程》； 8、本工程设计图纸； 9、TC5610型塔式起重机和TCT5013型塔式起重机使用说明书及其他相关规范。 二、工程概况 海博星都工程；工程建设地点：衡阳市高新技术产业开发区34号街区01号地块，东临光辉街，南临潭衡西连接线，总建筑面积：240000平方米；总工期：1000天。 本工程由衡阳恒勘房地产开发有限公司投资建设，深圳市物业国际建筑设计有限公司设计，湖南核工业建设有限公司地质勘察，友谊国际工程咨询有限公司监理，湖南湘江工程建设有限公司组织施工；由王建平担任项目经理。 工程说明：海博星都（衡勘花苑）住宅小区规划总用地面积为：45255.7m2(合67.88亩)（其中：代征道路绿化用地面积：1000.2平方米，净建设用地面积：44255.5平方米），总建筑面积：230042.4平方米，容积率为3.96，建筑密度为：22.71%，居住总户数：1151户，绿地率为：36.52%，机动车位：1709个。 本项目由两栋30层纯住宅（1#、2#）、三栋31层纯住宅（4#、5#、6#）、一栋30层商住楼（3#）、两栋18层商住楼（7#、8#）、一栋28层综合楼（9#）和一座两层地下室（其中1#楼建筑面积为21144.9m2, 2#楼建筑面积为31728.9m2，3#楼建筑面积为24849.8m2，
XX医院 老年康复中心大楼 塔吊使用中 专项施工方案 编制：XX集团有限公司时间：2017.3.25
一、编制依据： 1．《建筑机械使用安全技术规程》 JGJ33—2001 J119—2001 2．《起重机司机安全技术考核标准》 GB6702-86 3．《建筑塔式起重机安全规程》 GB5144-85 二、工程概况： 本工程位于XX医院院内。由XX医院投资兴建的老年康复中心建设工程。由XX建筑设计有 限公司设计，XX集团有限公司施工总承包。 主要单位工程一览表： 本工程建筑抗震设防烈度为6度；结构设计使用年限50年。 三、塔吊使用安全规程 1、塔吊司机及指挥必须经过训练考核，持证上岗、定机定人。 2、塔吊正常工作气温为＋40摄氏度，－20摄氏度，风速低于20M/s,如遇雷雨、浓雾、大风、 大雪等恶劣天气应立即停止使用。 3、操作人员要严格执行操作规程，认真作好塔机工作前，工作中、工作后的安全检查和维护 保养工作，严禁机械带病运转。 4、塔吊司机必须按塔吊安全操作规程进行作业。塔吊司机有权拒绝不安全的生产指令。严禁 违章作业，严禁违章指挥。 5、司机必须在得到指挥信号后，方可进行操作，操作前必须鸣笛，操作时要精神集中。 6、起重吊装中坚决执行十不吊 ①吊物重量超过机械性能允许范围不准吊； ②信号不清不准吊； ③吊物下有人不准吊； ④吊物上站人不准吊；
⑤埋在地下物不准吊； ⑥斜拉、斜挂不准吊； ⑦散物捆扎不牢不准吊； ⑧零杂物无容器不准吊； ⑨吊物重量不明、吊索具不符合规定不准吊 ⑩遇有大雨、大雪、大雾和六级以上大风等恶劣天气不准吊。 7、塔吊严禁在雷雨、大风、浓雾、大雪天气作业，雷雨天气严禁有人在塔机附近停留。起重机应经常进行检查、维护和保养，转动部分应有足够的润滑油，对易损件必须经常检查维修更换，对机械的螺栓，特别是振动部件，检查是否松动，如有松动及时拧紧。 8、各机械制动器应经常进行检查和调整，在磨擦面上不应有污垢。减速箱、变速箱、齿轮等各部的润滑及液压油均按润滑要求进行。 9、要注意检查各部钢丝绳有无断丝和松股现象，如超过有关规定，必须立即更换。 10、使用液压油严格按润滑表中的规定进行加油和更油，并清洗油箱内部。经常检查滤油器有无堵塞，安全阀在使用后调整值是否变动。油泵、油缸和控制阀是否漏油，如发现异常及时排除。 11、经常检查电线、电缆有无损伤，如发现损伤应及时包扎或更换。各控制箱、配电箱应保持清洁，各安全装置的行程开关及开关触点必须灵活可靠，保证安全 12、在吊钩提升运行到限位装置前，均应减速缓行到停止位置，并应与限位装置保持一定距离(吊钩不得小于1m，行走轮不得小于2m)。严禁采用限位装置作为停止运行的控制开关。 13、提升重物，严禁自由下降。重物就位时，可采用慢就位机构或利用制动器使之缓慢下降。 14、提升重物作水平移动时，应高出其跨越的障碍物0.5m以上。 15、作业中，当停电或电压下降时，应立即将控制器扳到零位并切断电源。如吊钩上挂有重物，应稍松稍紧反复使用制动器，使重物缓慢地下降到安全地带。 16、作业中如遇六级及以上大风或阵风，应立即停止作业，锁紧夹轨器，将回转机构的制动器完全松开，起重臂应能随风转动。 17、作业中，操作人员临时离开操纵室时，必须切断电源，锁紧夹轨器。 18、起重机的变幅指示器、力矩限制器、起重量限制器以及各种行程限位开关等安全保护装置，应完好齐全、灵敏可靠，不得随意调整或拆除。严禁利用限制器和限位装置代替操纵机构。 19、起重机作业时，起重臂和重物下方严禁有人停留、工作或通过。重物吊运时，严禁从人上方通过。严禁用起重机载运人员。
塔 机 专 项 安 全 施 工 方 案 编制人 职务（称） 审核人 职务（称） 职务（称） 批准人 批准部门（章） 编制日期
目录 一、塔机安装前准备工作??? 二、塔吊安装???????? 三、按拆作业要求?????? 四、塔吊安全技术措施???? 五、塔吊使用安全保证措施?? 六、塔吊拆除注意事项????
塔吊安装与拆除方案 工程采用四台 QTZ40塔吊，最大其中起重量 4吨，最小起重量 0.9吨，总功率 22KW。起重臂长 45米，塔吊高度结合视线和工程高度采用 18节标准节，塔机高度为 50米。 一、塔机安装前准备工作 1 、塔机安装有起重机械安装有限公司专业队伍进行。 2、塔机安装前对塔机进行一次全面检查，发现有缺损立即 进行调换。 3 、塔机安装前先看懂和熟知安装程序及出厂技术文件中 有关注意事项。 4、塔机基础采用 C30加早强剂钢筋砼浇捣，基础梁上按塔 吊要求尺寸埋设长 1300㎜螺栓 20根，在砼浇捣过程中 用水准仪、水平尺严格控制基础面的平整度，并做好防 止各预埋螺栓移位措施。 5、作业前对周围场地进行平整和压实，保证道路畅通，安 装吊车用 25T汽车吊，并选好吊车的停放位置。 6、安装前对有关人员进行安全技术交底及协调，并对液压 顶升及有关设备进行安全检查，确保安装的顺利进行。7、在塔吊安装区域设置安全警戒线，有明显标志，并有专 人监护。 二、安拆作业要求 1 、安装时首先对底架基础节平整度用水准仪进行严格
控制，四角水平面误差不大于 2㎜，确保塔吊升高 后的垂直度偏差在允许范围内。 2、安装基础、标准节 现将基础节吊装在与预埋螺栓固定好，再将二节标准 1350N.m的节用 M45高强度螺栓连接，必须按规定达到 预紧力矩，安装时有踏步的两根主弦要平行于建筑物。 安装底架的四根撑杆，拧紧连接螺栓。 3、安装套架 在地面上将爬升架工作台等拼好，并安装好液压系统。 然后将爬升架吊起，套在四节标准节外（爬升架的外伸框 架要与建筑物方向平行），并使用套架上的爬爪个在标准踏 步上（套架上有油缸的一面对准塔身上有踏步的一面套 入）。 4、安装回转支撑总成 在地面上现将上下支座以及回转机构、回转支撑、平台等 , 装为一体，然后将这一套部件吊起安装在塔身标准节上 用 4个销子和 4个 M45的高强度螺栓（或 8个 M30高强度 螺栓）将下支座分别与爬升架和塔身标准节相连。 5、安装塔顶 在地面上将塔顶与平衡拉杆的第一节用销轴销好，然后吊起，用 4个销轴与上支座连接，安装塔顶是要注意区分塔 顶那边是与起重臂相连，回转限位器和司机室处于同一

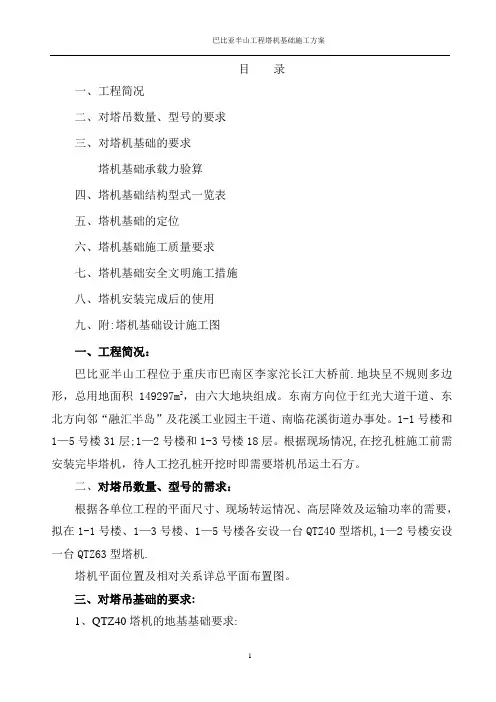

目录 一、工程简况 二、对塔吊数量、型号的要求 三、对塔机基础的要求 塔机基础承载力验算 四、塔机基础结构型式一览表 五、塔机基础的定位 六、塔机基础施工质量要求 七、塔机基础安全文明施工措施 八、塔机安装完成后的使用 九、附：塔机基础设计施工图
