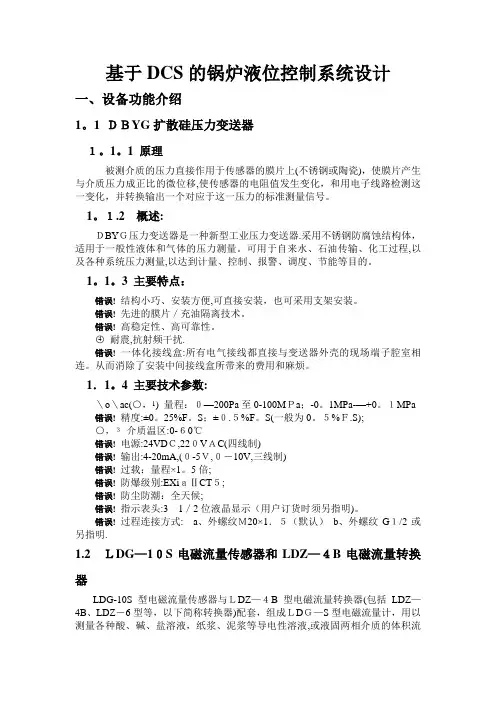

基于DCS的锅炉液位控制系统设计
一、设备功能介绍
1.1 DBYG扩散硅压力变送器
1.1.1 原理
被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
1.1.2 概述：
DBYG压力变送器是一种新型工业压力变送器。采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。
1.1.3 主要特点：
○1结构小巧、安装方便，可直接安装，也可采用支架安装。
○2先进的膜片/充油隔离技术。
○3高稳定性、高可靠性。
○4耐震，抗射频干扰。
○5一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。从而消除了安装中间接线盒所带来的费用和麻烦。
1.1.4 主要技术参数：
○1量程：0-200Pa至0-100MPa；-0.1MPa--+0.1MPa
○2精度：±0.25%F.S;±0.5%F.S（一般为0.5%F.S）；
○3介质温区：0-60℃
○4电源：24VDC,220VAC(四线制)
○5输出：4-20mA,(0-5V,0-10V,三线制)
○6过载：量程×1.5倍；
○7防爆级别：EXiaⅡCT5；
○8防尘防潮：全天候；
○9指示表头：3 1/2位液晶显示（用户订货时须另指明）。
○10过程连接方式: a、外螺纹M20×1.5（默认） b、外螺纹G1/2或另指明。
1.2 LDG-10S电磁流量传感器和LDZ-4B电磁流量转换器
LDG-10S型电磁流量传感器与LDZ-4B型电磁流量转换器（包括LDZ-4B、LDZ-6型等，以下简称转换器）配套，组成LDG-S型电磁流量计，用以测量各种酸、碱、盐溶液，纸浆、泥浆等导电性溶液，或液固两相介质的体积流量。在化工、矿治、给排水、污水处理、食品、造纸、制糖、港口疏浚等部门得到广泛应用。
本流量计可与显示、记录仪表、积算器或调节器配套，用来对流量进行检测、积算、调节和控制。
1.2.1 工作原理
传感据器是根法拉第磁感应定电律工作的，当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
若感应电势为E ，则有：
E=BVD ⑴
式中：B …磁感应强度；
D …电极间的距离，与测量管内径相等；
V …测量管内径被测流体在截面上的平均流速。
式⑴中磁场B 是恒定不变，D 为一常数，则感应电动势E 与被测流体流速V 成正比。通过测量管横截面上的瞬时体积流量Q 与流速V 之间的关系为： Q= 42
D π·V ⑵
将式⑴代入式⑵得： Q=B D
4π·E=K ·E ⑶
式中：K …仪表常数
E 通常称为流量信号，将流量信号输入转换器，经处理后输出与流量成正比的4~20mA 电流信号、脉冲（或频率）信号，可对流量进行记录、调节等。
1.2.2 特点：
○
1 采用整体焊接结构，密封性能好； ○
2 结构简单可靠，内部无活动部件，几乎无压力损失； ○
3 采用低频矩形波励磁，抗干扰性能好，零点稳定； ○
4 仪表指示不受被测介质压力、温度、粘度、密度等物理参数变化的影响； ○
5 仪表反应灵敏，输出信号与流量呈线性关系，量程比宽； ○
6 由于被测介质只与测量管内衬里和电极接触，容易满足防腐、耐磨损等要求；
○7 成套仪表功耗小，（配LDZ-4B<30VA;配LDZ-6<20VA ），与传感器的口径大小无关；
○
8 安装、使用、维护方便； ○
9 可提供防爆型（口径φ25~φ200），防爆标志为Exemia ⅡCT3~T6；（口径φ250~φ400），防爆标志为Exeia ⅡCT3~T6。
○
10 可提供耐辐射性（口径φ10~φ200），型号为LDG(H)-S 。 1.2.3 性能
○
1 传感感器适用范围： DN10~DN300 ○
2 测量范围： 0.1m/s~10m/s 可测量范围0.03m/s~10m/s
○3测量准确度： 0.5m/s~10m/s时为0.5级、 0.1m/s~0.5m/s时为1级
○4重复性：测量值的±0.1%、±0.2%
○5信息显示：中、英文显示：瞬时流量，流速、百分比流量、正向反向净累积总量可设置以及各报警。
○6输出信号： 1．电流 4~20mA 负载小于500Ω 2．频率 0~5kHz 无源 3．脉冲当量
○7励磁方式：三幅值低频励磁、2）高频励磁
○8励磁频率： 1/16、1/8、1/4、1/2 通过设置可选择
○9励磁电流： 160mA或指定
○10时间常数： 0.1~99.9秒可设定
○11供电电源： 85~265AC或18~36VDC 功率：小于10W
1.2.4自诊断信息与故障处理
电磁流量转换器具有自诊断功能。除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右下方给出相应提示。常见的故障处理方法如下：
1.2.4.1 仪表无显示
○1检查电源是否接通；
○2检查电源保险丝是否完好;
○3检查供电电压是否符合要求；
○4如果上述都正常，请将转换器交生产厂维修。
1.2.4.2 励磁报警
○1励磁接线X和Y是否开路；
○2检查励磁线圈电阻值正常，则转换器有故障。
1.2.4.3 空管报警
○1测量流体是否充满传感器测量管；
○2用导线将转换器信号输入端子A、B和C三点短路，此时如果“空管报警“提示撤消，说明转换器正常，有可能是被测流
体电导率低或空管阈值及空管量程设置错误；
○3检查信号连线是否正确；
○4检查传感器电极是否正常;
1.2.4.4 测量的流量不准确
○1流体是否充满传感器测量管；
○2信号线连接是否正常；
○3检查传感器系数、传感器零点是否按传感器标牌或出厂校验单设置正常；
1.2.4.5 保养、维修
○1传感器安装场所应符合技术要求，并要保持外罩整洁
○2变送器需放置在整洁、通风、干燥的地方。
○3每两年需检检定一次，对精度要求较高的用户，需送检。
1.3 QS智能型电动调节阀
1.3.1 特性及用途
智能型电动调节阀由QS智能型直行程电动执行机构，它直接接受
4-20mA/4-12mA/12-22mA/0-5V/1-5V等控制信号，输出隔离4-20mA阀位反馈信号，具有自诊断功能，使电机带动减速器运行而产生轴向推力，阀芯作相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节，便可轻松满足需要，可以广泛适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。
1.3.2 产品特点
○1配用PsL智能型直行程电动执行器，体积小、规格全、重量轻、推力大、操作方便，无调整电位器，可靠性高、噪声小。
○2 PSL电动执行器采用一体化结构设计，具有自诊断功能，使用和调校十分方便。
○3有数字显示窗口，可看到控制信号值、阀位值。
○4 PSL智能型电动执行机构功能：带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或开；或关；或保持；或在0～100％之间予置的任意位置。及带阀门堵转故障判断、报警及保护功能。
○5阀门流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。
1.3.3 技术参数
○1输入信号：4~20mA 4~12mA 12~20mA 1~5V
○2输入电阻：200Ω
○3电源电压：220V 50~60Hz
○4灵敏度：150μA
○5非线性偏差：≤±3.5%
○6正反行程偏差：≤3%
○7纯滞性：≤1%
○8使用环境温度：电动调节阀0~+55℃
○9使用环境湿度：电动调节阀≤95%
○10允许泄漏菉量：QSLP型为KV值的0.01% QSLM型为KV值的0.1%
○11流量能力偏差：≤±10%（当Cv≤5时，≤±15%）
○12量特性偏差：≤±10%（当Cv≤5时，≤±15%）
注：流通能力Cv是当调节阀全开，阀两端压差为1kgf/cm2，介质重度为
1g/cm2时，流经调节阀的以m3或T/h的流量数。
1.4电磁阀
1.4.1 电磁阀的作用
电磁阀是用来控制流体方向的自动化基础元件，属于执行器；通常用在机械控制和工业阀门上面，通过一个电磁线圈来控制阀芯位置，切断或接通气源以达到改变流体流动方向的目的，来对介质方向进行控制，从而达到对阀门开关的控制。
1.4.
2.电磁阀的工作原理
二通电磁阀采用反冲式结构，它具有一次开阀和二次开阀的特点。当有电流通过线圈时,固定铁芯吸合动铁芯,改变滑阀芯的位置，发生励磁作用,动铁芯带
动滑阀芯并压缩弹簧,从而改变流体的方向。当线圈失电时，依靠弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。
1.4.3 二通电磁阀ZCT的技术参数
1.5 WZP-270S铂电阻
工业用铂电阻作为温度测量的变送器，通常用来和显示、记录、调节仪表配套。直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
1.5.1 结构原理
装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出二组相同电阻信号供使用。铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合，装配式铂电阻接线盒分防濺式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。
1.5.2 参数与规格
热电阻感温元件在0℃的电阻值（R0）分度号Pt100：A级R0＝100±0.06Ω；B级R0=100±0.12Ω。
1.5.3 量程规格
1.6研华ADAM-5000/TCP
1.6.1 产品简介：
ADAM-5000系列模拟量、数字量输入输出模块，继电器输出模块，计数器/定时模块。
ADAM-5000/TCP是一款以以太网为基础的I/O系统。没有转发器，
ADAM-5000/TCP能够覆盖超过100m的通信距离。它允许远距离结构，通过以太网和8 PC来同时存储数据。
ADAM-5000/TCP是一个数据采集和控制系统，它能够通过多通道的I/O模块进行控制、监测。
ADAM-5000/TCP具有高速的I/O能力并且全面支持ADAM-5000 I/O模块。ADAM-5000/TCP提供8个插槽，支持多大128个I/O点。ADAM-5000/TCP不仅具有高速I/O能力，而且具有智能诊断能力。从系统前面板上的8个指示灯，用户可以清楚地看到系统当前的工作状态、电源、CPU、通信等指示灯。同时，在以太网口还有标志数据接收/发送(Rx/Tx)的指示灯。
ADAM-5000/TCP具有事件处理能力和数据流功能。通过TCP/IP标准通信协议进行数据传输，当网络上存在多个从站的时候进行网络数据传输管理仍然存在瓶颈。因此ADAM-5000/TCP也支持UDP协议来处理有规律的数据流广播或事件报警触发功能，这将大大提高系统的性能。
ADAM-5000/TCP可以通过ADAM-5000/TCP-6000 Utility 对其进行配置和测试，提供DLL函数库供用户编程调用，提供Modbus OPC Server用于和其它软件进行整合。
ADAM-5000/TCP是舒适的结构和有效的管理的解决方案，为建筑体系网络自动化提供了经济而有效的理想解决方案。
1.6.2 产品规格
○1 ARM 32位 RISC CPU；
○2 10/100 Base-T自动侦测高速通信端口；
○3支持Modbus/TCP通讯控制，易于整合；
○4在没有中继器的情况下可以达到100米的通信距离；
○5允许通过以太网远程进行配置；
○6允许8台主机同时访问；
○7 8个I/O插槽，可支持128点的数据监控。
1.6.3 研华RS485总线ADAM-5000系列远程数据采集模块
ADAM-5000/485 分布式RS-485数据采集控制系统四槽控制器,可插四个ADAM5000系列模块,通讯总线：RS-485,通讯端口：RS-485 x1 或 RS-232 x1，网络节点：256个,通讯速率最高可达115.2 Kbps 。
ADAM-5000E 分布式RS-485数据采集控制系统八槽控制器,可插八个
ADAM5000系列模块,通讯总线：RS-485,通讯端口：RS-485 x1 或 RS-232 x1,网络节点：256个,通讯速率最高可达115.2 Kbps。
1.6.4 ADAM-5000 I/O模块
1.6.4.1 模拟量输入模块（AI ADAM-5017）
ADAM-5017是8路通用模拟量输入模块，8路差分；分辨率：16位；输入类型：mV、V、mA；隔离电压：3000 VDC；输入范围：±150 mV、±500 mV、±1 V、±5 V、±10 V、±20 mA。
ADAM-5017H 是8路高速模拟量输入模块，分辨率：12位，外加符号位，输入类型：mV、V、mA；隔离电压：3000 VDC；高采样速率：ADAM-5000/485&5000E:：100采样点/秒；ADAM-5510 & ADAM-5511：最大8000采样点/秒；每个通道均可设置不同的量程，输入范围：±250 mV、±500 mV、±1 V、±5 V、±10 V、0 ~ +500 mV、0 ~ +1 V、0 ~ +5 V、0 ~ +10 V、0 ~ 20 mA、4 ~ 20 mA。
1.6.4.2 模拟量输出模块（AO ADAM-5024）
ADAM-5024是4路模拟量输出模块，分辨率：12位；隔离电压：3000 VDC、输出范围；0 ~ 20 mA、4 ~ 20 mA、0 ~10 V。
1.6.4.3 数字量输入模块（DI ADAM-5052）
ADAM-5052是8路隔离数字量输入模块，隔离电压：5000 Vrms；ADAM-5055S 是16路隔离型数字量输入输出模块，8 DO & 8 DI ；隔离电压：2500 Vdc
1.6.4.4 数字量输出模块（DO ADAM-5056）
ADAM-5056是16路数字量输出模块，数字量输出：集电极开路30V(100 mA 最大负载)。
ADAM-5056D是带LED显示的16路数字量输出模块，数字量输出：集电极开路30V(100 mA最大负载）输出状态保持功能。
ADAM-5056S/5056SO是带LED显示的16路隔离型数字量输出模块,隔离电压：2500 Vd；集电极开路 40 V（200 mA最大负载）
1.6.4.5 继电器输出模块（ADAM-5060&ADAM-5068）
ADAM-5060是6路继电器输出模块，2个A型，4个C型，触点容量：AC:：125 V @ 0.6 A；250 V @ 0.3 A
ADAM-5068是8路继电器输出模块，8个A型，触点容量：AC：120V @ 0.5 A。
二、工艺流程
2.1 锅炉液位控制调节的流程图如图2-1所示：
