医用电子体温计
1 范围
本标准规定了医用电子体温计的术语和定义、要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存。
本标准适用于间歇监控人体体温的数显医用电于体温计（以下简称体温计），该体温计供医疗部门或家庭作测量人体体温使用，可用于人体的腋下、口腔、肛门等不同部位。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用了本标准。
GB/T 191-2000 包装储运图示标志(cqv IS0 780：1997)
GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB 9706.1 医用电气设备第1部分：安全通用要求(GB 9706.1-2007，IEC 60601-1：1 988，IDT)
GB 9969.1 工业产品使用说明书总则
GB/T14233.1-1998 医用输液、输血、注射器具检验方法第1部分：化学分析方法
CB/T 14710-1993 医用电气设备环境要术及试验方法
GB/T 16886. 1-2001 医疗器械生物学评价第1部分：评价与试验(idt IS0 10993-1：1997)
YY/T 0149-1993不锈钢医用器械耐腐蚀性能试验方法
3 术语和定义
下列术语和定义适用于本标准。
3.1
电子体温计clinical electrical thermometer
通过使用传感器或电路将测量到的温度显示出来的电子仪器。
3.2
测量时间measurement time
从体温计浸人恒温槽开始至体温计在规定的最大允许误差范围内显示温度的时间长短。
3.3
探测器probe
内含测定温度的传感器的部件，用于将传感器安装在进行温度测量的规定位置。
3.4
传感器Transducer
一个根据可测量的输出量（刨如电阻，电动势等），提供温度输出功能的装置。
3.5
恒温槽constant temperature slot
具有自动控温，提供恒定温度源的一种装置。
4 要求
4.1 正常工作条件
4.1.1 环境温度5℃～40℃。
4.1.2 相对湿度≤85%。
4.1.3 大气压力70 kP a～106 kPa。
4.1.4使用电源直流内部电源d．c．额定值(1+5%)V和d．c．额定值(l-10%)V供电，或南制造商提供。
4.2外观与结构
4.2.1 体温计外形应端正，表面应光亮整洁，不得有锋棱、毛刺、破损和变形。
4.2.2体温计的控制面板上文字和标志应准确、清晰、牢固。
4.2.3显示屏的显示字迹应无乱码、错码和缺笔画现象。
4.2.4体温计探测器的顶端应平滑、边缘无毛刺。
4.2.5体温计的控制和调节机构应灵活可靠，紧固件应无松动。
4.3 温度显示
4.3.1 显示范围
温度显示范围不窄于35.0℃～41.0℃。
4.3.2分辨力
分辨力应为0.1℃或更小．
4.3.3 最大允许误差
体温计的最大允许误差见表l。
表1 温度显示范围及其最大允许误差单位为摄氏度
4.3.4重复性
重复性误差S≤0.2℃。
4.4提示功能
4.4.1 测量完成提示功能
体温计在测量值达到稳定时，应有提示信号或标记。
4.4.2低温和超温提示功能
体温计应有低温和超温提示功能，当体温计超出温度显示范围时，应发出提示信号。
4.4.3低电压提示功能
体温计的电压低于额定值的90%(或满足制造商提出的低电压值，但不应高于额定值的90%)时，应出现低电压提示标记。
4.5测量时间
体温计的测量时间应满足制造商的规定。
4.6记忆功能
体温计应具有至少记忆一次测量体温数据的功能。
4.7 自动关机功能
体温计应具有自动关机功能。
4.8 消耗电流
4.8.1静态电流≤l0μA．
4.8.2 动态电流≤l00 μA．
4.9 与患者接触的探测器
4.9.1 防水功能
具有防水功能的体温计，通过防水试验后，应能正常工作。
4.9.2抗拉强度
体温计的探测器应能承受15N的静态轴向拉力，持续15 s而不脱离。
4.9.3耐腐蚀性能
体温计的探测器应有良好的耐腐蚀性能．
4. 10酸碱度
体温计与人体接触的材料的浸提液与同批空白对照浓pH值之差应不超过1.5。
4. 11 生物学评价
应对体温计进行生物相容性评价，评价结果应表明无生物学危害。
4. 12材料
体温计的传感器、外壳及其不能任意处置的附件（若有）磁能承受生物和物理的清洗，并且不应出现功能退化的现象。
4. 13 技术说明书
体温计的产品技术说明书至少应包括下列内容：
a) 温度显示范围、温度单位、最大允许误差、测量时间、正常工作和贮存条件；
b) 被测对象的身体部位。
4．14 安全要求
应符合GB 9706.1的要求。
4. 15 环境试验
体温计应符合GB/T 14710-1993中气候环境试验II组、机械环境试验Ⅱ组及表2的要求，运输试验应符合GB/T l4710-1993中笫3章的要求。电源电压适应能力试验应符合本标准4.1.4中直流内部电源供电的要求。
表2环境试验项目、试验要求及检测项目
表2（续）
5试验方法
5.1 测试条件
5.1.1 测试环境
测试环境应符合4.1的要求。
5.1.2仪器设备
测试用仪器设备应满足以下要求：
a) 恒温槽：应满足4.1.1和4.3的要求。具有自动控制装置，水温在工作区域内任意两点的温差不大于0.01℃，恒温时温度波动不大于±0.015℃/15 min;
b) 标准温度探头：最大允许误差±0. 03℃；
c) 高精度温度表：最大允许误差±0. 03℃；
d) 电子秒表；
e) 直流稳压电源。
5.1.3恒温槽的温度监控
体温计用恒温槽进行测试，恒温槽的实际温度应由最大允许误差不大于±0.03℃的浸入式温度探头和温度表来监控。
5.2外观与结构试验
以目力观察和手感检查，应符合4.2的要求。
5.3温度显示与测量试验
5.3.1 温度显示范围与分辨力试验
按制造商提供的使用说明书规定实际操作，将恒温槽设定在制造商规定的温度显示范围的最低点和最高点，待恒温槽温度稳定后，将体温汁的探测器插入液体中进行测量。检查其测量范围、分辨力，结果应符合4.3.1、4.3.2的要求。
5.3.2最大允许误差试验
将恒温槽没定在35.00℃、36.00℃、37.00℃、38.00℃、40. 00℃、41.50℃，待恒温槽温度稳定后，将体温计的探测器插入液体中进行测量。若有需要，可适当增加测试点。每个温度点下测量三次，所获得的数值和测量误差应符合4.3.3的要求。对测试结果不符合规定的体温计，可复测两次，两次复测合格，亦可作合格处理。
注1：每次测量间隔时间应保持一致。
注2：每次测量时，应充分预热体温计。
注3：每次测量后应关闭体温计电源。
5.3.3重复性试验
将恒温槽设定在37. 00℃，待恒温槽温度稳定后，将体温计的探测器插入液体中进行测量，重复测量10次，按式(1)计算S值，结果应符合4.3.4的要求．
(1)
式中：
；
n——测量次数（n=10）。
注l：每次测量间隔时间应保持一致。
注2：每次测量后应关闭体温计电源。
5.4 提示功能试验
5.4.1 测量完成提示试验
实际操作检查，结果应符合4.4.1的要求。
5.4.2低温和超温提示试验
将恒温槽温度设定在低于体温计测量范围低限-0.4℃和高于测量范围高限+0.4℃的温度点，待恒温槽温度稳定后进行测量，结果应符合4.4.2的要求。
5.4.3低电压提示功能试验
体温计由直流稳压电源供电，调节直流稳压电源输出电压为体温计额定电压的90%（或满足制造商提出的报警电压值，但不应高于额定值的90%），体温汁显示屏应出现低电压提示信号，结果应符合4.4.3的要求。
5.5测量时间试验
启动体温计测量按键，从体温计接触恒温水槽开始用电子秒表计时，至体温计发出提示信号，在规定的最大允许误差范围内显示温度的时间为测量时间，结果应符合4.5的要求。
5.6记忆功能试验
按制造商提供的使用说明书规定，实际操作检查，结果应符合4.6的要求。
5.7 自动关机功能试验
按制造商提供的使用说明书规定，实际操作检查，一定时间后不使用应能自动关机，结果应符合4.7的要求。
5.8 消耗电流试验
用直流稳压电源串接万用表，并与体温计正负极连接，分别测量体温计关机时（静态）电流、开机时（动态）和工作时的电流（动态），结果应符合4.8的要求。
5.9 与被测对象接触的探测器的试验
5.9.1 防水功能试验
将体温计的探测器端头及其往上30 mm处，浸入37℃±0.1℃的水中1h后，按5.3.1进行试验，结果应符合4.9.1的要求。
5.9.2抗拉强度试验
将体温计一端固定，在探测器端施加15 N的轴向静态拉力，持续15 s，结果应符合4.9.2的要求。
5.9.3 耐腐蚀性能试验
按YY/T 0149-1993中柠檬酸试验法进行，试验结果应为a级，即结果符合4.9.3的要求。
5. 10酸碱度试验
浸提液按GB/T 14233.1—1998中第4章表1的序号四的规定制备，试验方法按GB/T 14233.1—1998中5.4.1规定进行，结果应符合4. 10的要求。
5. 11 生物学评价试验
按GB/T16886．l—2001进行生物学评价，结果应符合4.11的要求。
5. 12 材料试验
体温计的材料应按制造商推荐的生物及物理的清洁程序至少5次，其结果应不会对产品造成明显的变色或操作上的损害，也不会造成电气安全性能方面的退化，结果应符合4. 12的规定。
5. 13体温计产品技术说明书试验
通过对产品技术说叨书的查阅来检验，结果应符合4. 13的要求。
5. 14 安全要求试验
按GB 9706.1的规定方法进行。
5. 15环境试验
体温计的环境试验按GB/T 14710—1993及表2的有关规定进行试验，结果应符合4.15的规定。
6 检验规则
6.1 体温计应由制造商的技术质量检验部门进行检验，合格后方可提交验收。
6.2 体温计应成批提交验收，验收分为逐批检验（出厂检验）和周期检验（型式检验或例行检验）。
6.3体温计的逐批检验（出厂检验）按制造商规定程序所批准的文件执行。
6.4 体温计应按照规定进行周期检验（型式检验或例行检验）。
6. 4.1 在下列情况下应进行周期检验：
a) 新产品投产前；
b) 连续生产中每年不少于1次；
c) 间隔一年以上再投产时；
d) 在设计、工艺或材料有重大改变时；
c) 国家质量监督机构对产品质量进行监督检查时。
6.4.2 周期检验按GB/T 2829-2002的规定进行。
6.4.3周期检验应从逐批检查合格品中抽取样品，样品数为13只（除生物学评价试验外）。
6.4.4周期检验采用判别水平为I的一次抽样方案，其不合格分类、检查项目、判定数组和不合格质量水平(RQL)按表3的规定。
表3周期检验不合格分类、检查分类组、检查项目、判定数组和不合格质量水平
6.4.5周期检验合格，应是本周期内所有检验组周期检验均合格，否则就认为周期检验不合格。
6.4.6在下列任一情况下，应考虑对体温计进行生物学评价或再评价(4.11)，合格后方可投产。
a) 作为新产品投产前；
b) 制造产品所用材料或技术条件改变时；
c) 产品配方、工艺、初级包装或灭菌改变时；
d) 贮存期内最终产品的任何变化时；
e) 产品用途改变时；
f) 有迹象表明产品用于人体会产生不良作用时。
7标志、使用说明书、包装、运输、贮存
7.1 标志
7.1.1 体温计上的标志
每支体温计在适当的明显位置，应有下列标志：
a) 制造单位名称；
b) 体温计名称和型号；
c) 动态电流；
d) 电源电压；
e) 出厂编号；
f) 执行标准号、产品注册号。
7.1.2检验合格证上的标志
每支体温计应至少附有检验合格证、使用说明书。检验合格证上应有下列标志：
a) 制造单位名称；
b) 产品名称、型号；
c) 检验日期；
d) 检验员代号。
7.1.3 包装箱上的标志
体温计的包装箱上应有下别标志：
a) 制造单位名称、地址、邮政编码；
b) 产品名称、型号；
c) 出厂日期或批号；
d) 数量；
e) 净重、毛重；
f) 体积（长×宽×高）；
g) 执行标准号、产品注册号；
h) “易碎物品”、“向上”、“怕雨”等字样或标志。标志应符合GB/T 191-2000的有关规定。
箱上的字样或标志应能保证不因历时较久而模糊不清。
7.2使用说明书
使用说明书的编写应符合GB 9969.1的有关规定。
7.3 包装
每支体温计应有小包装，若干支体温计装入一个包装箱内，包装箱应有防潮、防压装置，能保证体温计不受自然损坏。
7.4运输
按合同规定。
7.5 贮存
包装后的体温汁应贮存在相对湿度不超过85%，无腐蚀性气体和通风良好的室内。
医用电子体温计 1 范围 本标准规定了医用电子体温计的术语和定义、要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存。 本标准适用于间歇监控人体体温的数显医用电于体温计（以下简称体温计），该体温计供医疗部门或家庭作测量人体体温使用，可用于人体的腋下、口腔、肛门等不同部位。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用了本标准。 GB/T 191-2000 包装储运图示标志(cqv IS0 780：1997) GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 9706.1 医用电气设备第1部分：安全通用要求(GB 9706.1-2007，IEC 60601-1：1 988，IDT) GB 9969.1 工业产品使用说明书总则 GB/T14233.1-1998 医用输液、输血、注射器具检验方法第1部分：化学分析方法 CB/T 14710-1993 医用电气设备环境要术及试验方法 GB/T 16886. 1-2001 医疗器械生物学评价第1部分：评价与试验(idt IS0 10993-1：1997) YY/T 0149-1993不锈钢医用器械耐腐蚀性能试验方法 3 术语和定义 下列术语和定义适用于本标准。 3.1 电子体温计clinical electrical thermometer 通过使用传感器或电路将测量到的温度显示出来的电子仪器。 3.2 测量时间measurement time 从体温计浸人恒温槽开始至体温计在规定的最大允许误差范围内显示温度的时间长短。 3.3 探测器probe 内含测定温度的传感器的部件，用于将传感器安装在进行温度测量的规定位置。 3.4 传感器Transducer 一个根据可测量的输出量（刨如电阻，电动势等），提供温度输出功能的装置。
基础型电子体温计使用说明 （此说明书为绣福容科技有限责任公司所有，仅供参考，如有疑问请向客服咨询）电子体温计能快速准确地测量人体温度，与传统的水银玻璃棒相比，具有计数方便，测量时间短，测量精确度高、能记忆并有蜂鸣提示等优点，尤其是电子体温计不含水银，对人体及周围环境无害，特别适合家庭使用。 技术参数： 操作环境：（5-35） C, < 80%RH 测量范围：32.00 °C -42.00 °C （当温度超出此范围时，显示Lo或Hi） 测量误差：土0.1 C （ 32.50 °C-42.00 °C） 分辨率：0.01 C 功耗：工作状态下0.15mW 电池：LR/SR-41型1.5V纽扣电池 电池寿命：连续工作100小时 外形尺寸：134 X 23 x 15mm（带透明外壳） 净重：约12克 蜂鸣提示：当体温在16秒内变化小于0.1度时防水性：防水型具有全防水功能 贮运条件：包装后贮存环境条件（-25?55） C, < 95%RH无腐蚀性气体和通风良好的室内。生理效应：本产品在使用过程中，对人体无毒，无刺激，无致敏等不良反应。 体温计使用方法： 1、轻按屏幕旁的白色按钮，屏幕显示188.88,然后很快显示预设温值，此时正在启动。 2、待屏幕显示Lo,右上角的C符号闪烁时，表示已处于体温待测状态。（注：Lo不是电量低的标志哦！） 3、用体温计测量体温。量体温时显示出的体温逐渐上升，同时“C”符号不断闪烁。 4、当体温上升速度在16秒内小于0.1 C时“C”符号停止闪烁，同时体温计发出约5秒钟的蜂鸣声。由于测量前，口腔张开、腋下未夹紧等因素可能导致测量过程中，被测部位体温 仍在上升，以及测量过程中，体温计的位置的变化，可能导致蜂鸣时的体温显示和人体躯干的实际体温还有差异，所以建议蜂鸣后，持续测量3分钟，以保证更接近人体躯干的体温，尤其是采用腋下测量方法时。 5、体温计具有自动关机功能，将在测量结束后几分钟内自动关机。但为延长电池寿命，建议使用者在测量结束后，按压电源键关闭电源。关闭后可用清水清洗或用酒精消毒金属探头部分。 请注意：因本体温计精确度非常高，可能同一时间段内测的体温也会稍有差别（因为人体的体温是在不断变化的，心情紧张、身体活动、受到惊吓、测量方式或部位都会有些有影响）, 0.15 C左右的差别都是正常现象，这正反应了体温计的高精度，请放心使用。 基础体温测量方法：基础体温（Basal Body Temperature，BBT）又称静息体温，是指女性 经过6-8小时的睡眠以后，在早晨从熟睡中醒来，体温尚未受到运动饮食或情绪变化影响时所测出的体温。 测量基础体温时，建议将基础体温计睡前放在枕边可随手拿到之处，于次日早晨醒来尚未起 床活动时测量。把体温计放入口腔舌下，并将结果记录下来。因为本体温计采用金属探头， 所以口腔测量时舌根下尽量深一些，使金属探头能充分接触；一般口腔是最真实体温，比腋 下要高0.3-0.5 C左右。 体温测量方法
附件3 医用电子体温计注册技术审查指导原则 （2017年修订版） 本指导原则旨在指导和规医用电子体温计类产品的技术审评工作，并为注册申请人提交医用电子体温计产品申报资料提供具体指导。 本指导原则所确定的核心容是在目前的科技认识水平和现有产品技术基础上形成的，因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。 本指导原则不作为法规强制执行，不包括行政审批要求。注册申请人应在遵循相关法规的前提下使用本指导原则。 一、适用围 本指导原则适用于以直接接触方式间歇监控人体被测部位体温的医用电子体温计类产品，测量部位包括口腔、腋下或肛门等。根据《医疗器械分类目录》类代号为6820。 本指导原则围不包含红外体温计等间接测量法体温计、连续测量体温设备（结构形式及性能指标与本指导原则产品有较大差异）及带有测量体温功能（仅辅助功能）的其他设备，但在审查这些设备时也可参考本原则部分容。 二、技术审查要点 （一）产品名称要求 医用电子体温计产品的命名应采用《医疗器械分类目录》或
国家标准、行业标准中的通用名称，如：医用电子体温计。应符合《医疗器械通用名称命名规则》（国家食品药品监督管理总局令第19号）等相关法规的要求。 （二）产品的结构和组成 医用电子体温计一般由探测器（探头保护套附件）、传感器、CPU 控制模块、显示模块、提示音模块、电源供应模块组成。 产品结构框图如下： 图1 产品结构框图 图2 产品图示举例 探测器 外壳 显示屏 按键
（三）产品工作原理/作用机理 申请人应详细说明产品的工作原理。 医用电子体温计的工作原理一般为：放置在测量部分顶端的热敏电阻作为温度传感装置，当外界被测热源的温度发生改变时，热敏电阻的阻值将随之改变，部微处理器对测量回路中热敏电阻的阻值变化，进行换算、处理、修正后，将测量温度以数字的形式在显示屏上显示出来，同时蜂鸣音响，测量过程结束。 1.实测式的医用电子体温计原理如下： 当检出温度在一定值以上时（比如32℃），实测式体温计的测定程序开始，体温计显示实际检测到的温度。当体温计在一定时间（比如8秒）检测到的温度不再上升时，提示音响起，此时体温计所显示的温度值即为实测的温度。 图3 实测式医用电子体温计的温度上升示意图 2.预测式的医用电子体温计原理如下： 当检出温度在一定温度以上时（比如30℃），且温度以一定的速率上升时，体温计的测定程序开始工作。之后，体温计继
博朗耳温计说明书 1.产品包装中都有哪些东西打开包装产品共有3样东西：一个硬盒保护安放支架+送的21个耳套+耳温计一个 2.产品所用电池说明刚买的产品中含有电池，但是电量不是很足，可以用1-2个月，建议1-2月后换电池，电池是5号电池。 3.几个按键说明I/O：按一下开机，长按就是关start：测量前按一下，灯会闪烁，表示进入测量的状态了。 4.怎么开机关机开机：按‘I/O’键就??关机：再长按‘I/O’键就关机了（会出现OFF提示）；或者不进行操作，机器会自动关机。 5.华氏度转换摄氏度的方法 由于产品是美国货，美国人对温度的显示是华氏，按”I/O”开机按钮，在右下角有个”F”的标志，那就表示当下使用状态是在华氏状态。 中国人都是用摄氏度，怎么调呢？ 在关机的状态下，同时按住‘I/O’键和‘start’键不动，等待画面 依次显示“F”“set”“℃”当显示到℃的时候同时松手就可以了。再开机，就是摄氏度状态了，看看右下角是不是变成了“℃”，这样就是摄氏度了。 6.怎么方便的使用耳温计将温度计从盒中取出，并装上一个耳套。 按照上面的描述，转换成摄氏度测量状态按I/O键启动机器，把探头轻柔缓慢地伸入耳道。按下“Start”按钮，然后松开。Start按钮上方的
绿色Exactemp灯开始闪烁，显示正确的探头就位。等待听见提示音以及绿色Exactemp灯信号固定不动，表示已经以正确的方式结束测量，可以拿下体温计，读数。按住”I/O”按钮，直到显示“1MEM” ，可以依次显示最近八次测量的温度。耳温计关闭时，按住”I/O” 按钮约5秒钟（会出现OFF提示）或者不进行操作机器会自动关机。 7.多少温度是正常？ 0-2岁36.4-38度都算正常 3-10岁36.1-37.8度都算正常 11-65岁35.9-37.6度都算正常 65岁以上35.8-37.7都算正常 8.有温差怎么办？ 可能您连续测了几次，前后有一点偏差，这个不需担心，4520有0.1的温差，同时要确保2次测的地方和方法都是正确的。2次测量的时间间隔最好在1分钟以上，因为人的手是有温度的，会影响耳温计的测算温度。 9.一个耳套可以用多长时间？ 一个耳套可以用6-8次，不需要一次一换，太浪费；不同的人建议用不同的耳套，这样比较干净点，也比较讲究。 用酒精和棉花擦拭耳套，可以增加耳套使用次数 10.为什么在耳朵测量? ⑴腋下温度测量的只是表皮的温度,因此不能可靠地反映核心体温 ⑵口腔温度受饮水、进食和呼吸的影响
课程设计任务书 学生姓名：专业班级：电信..班 指导教师：刘运苟工作单位：信息工程学院 题目：16 数字体温计 初始条件： 具备数字电子电路的理论知识；具备数字电路基本电路的设计能力；具备数字电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。 要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、3位LED显示； 2、检测温度0—45摄氏度； 3、绝对误差0.1度； 4、安装调试并完成符合学校要求的设计说明书； 5、设计电源； 6、焊接：采用实验板完成，不得使用面包板。 时间安排： 第十九周一周，其中3天硬件设计，2天硬件调试 指导教师签名： 2013年 5 月 30日 系主任（或责任教师）签名：年月日
摘要 本次课设题目是数字温度计电路，本说明书围绕数字电子技术基础中模数转换电路、相应芯片的管脚功能，以及模电中的电压比较器进行了简要的分析，为设计建立了理论基础。其次，从实验设计电路出发，对仿真的过程及结果进行了简述与分析，与实验要求进行比对，最后进行了实物的制作与调试，给出了相应的焊接工艺，结果分析，材料列表。并在报告书的结尾部分，给出了本次课程设计的心得感受，相应的总结体会。 关键词：模数转换、proteus仿真、电压比较器、温度传感器
Abstracts In this design，I was asked to design a device that can detect the temperature .The report mainly describes the basic knowledges about the theoretical treatment and the thought of the design .Also,we used the proteus to simulate the real part.The report gives the analysis,the photos of the results,the finished product ,and the compare between the theory and realism .At the end of the report,I give some personal feeling and the experience I got in these days. Keywords:voltage comparator proteus Digital Analog Converter
医用电子体温计介绍及工作原理 一. 医用电子体温计示意图：（如图一、二所示） 外观图： 图一 爆炸图： 图二 11: 主体外壳 12:蜂鸣器 13:面盖 14:尾盖 15:PCB板 16: LCD屏 17:硅胶按键 18:导电条 19:电池 20:电池盖 21:固定板 22:弹簧 23:探头 .
二．医用电子体温计优势： 1）测量部位选择额头： 常规体温计大部份选择测量部位：腋下或口腔；也有部份是额头. 选择额头部位，操作简单、方便,具有一定优势. 2）采用多探头测试温度：(四个探头) a. 测额头用的医用电子体温计大部份是一个探头，如未压紧、松动 可能会出现接触位置不准确，造成测量不准，而采用多探头进行 测量，内设弹簧，保持接触稳定性. b. 通过四个探头同时检测温度，从而提高测量速度，探头下设有弹 簧，使空气流通，避免温度叠加，从而提高测量的准确性. 3) 测量时间最快6S: a. 6S优势：测温速度快，有竞争优势. b.根据测量时间长短与温度变化规率（温度越高，单位时间内温度上 升越快）,以及实际测量数据分析，通过归纳法找出其相关性，最终按规律来判定人体实际温度(软件实现),从而满足设计及客户要求.(即不需完全稳定测量温度，也可准确预测人体实际温度）. c.目前，传统体温计内设水银，外设易碎玻璃，水银为有毒化学品， 致使消费者安全得不到保障，同时测量时间长，携带不便，使用操.
作繁琐，效率极低，同时采用刻度值读取数据，误差大。 而此种医用电子体温计，高精确度及环保、高效率、便携式体温计，成为众多消费者的焦点。 三. 工作原理介绍： 1.内置电路工作原理：（如有图） Rt=VtR1/(V基-Vt) 热敏电阻特性：温度变化时其阻值随温度发生变化.(见表下表) R1 R t V基 V t 热敏电阻 基准电阻 基准电压 检测电压 .
TR-10便携式记录型测温仪使用说明 一，概述： TR-10是一款具备数据记录功能的温度测量仪表，仪表可记录100个温度点和时间，摄氏华氏转换，超温报警等功能。广泛应用于暖通制冷维修、食品、宠物等行业。 二，技术参数： 1、温度传感器：NTC K=103，B=3435 2、测温范围：-40℃～+110℃， 3、测温精度：±1℃（-20℃～+80℃），±2℃（-40℃～-20℃，+80℃～+110℃） 4、记录点数：100个， 5、采样周期：记录状态下为间隔时间，非记录状态下为10S 6、显示未定要求—电磁兼容测试：（1）EFT干扰测试>2级 （2）ESD测试>2级 7、时间：2009年1月1日—2099年12月31日 产品出厂参数值：日期为09 01 01，时间为12：00 00 间隔时间为001，（1分钟） 上限温度值都为：000.0度 下限温度值都为：000.0度 三，产品示意图： 正面图片：要求有液晶屏全部显示，以及能看清按键上的字。
背面图片：要求说明有背面各个部分的功能，及按键的图片，必要时增加局部放大的图片 液晶屏显示的说明： 说明液晶屏各部分显示代表的参数 四，按键操作说明： 按键使用模式说明：按一下按键立即抬起为“时间按”，按住按键查过五秒后抬起为“长时间按”前置按键的使用说明： Record： 功能一：开启和关闭记录功能 功能二：在记录过程中或记录完成后，按此键可以查看温度记录点的参数。 ▲▼： 功能一：增加和减小所要设置的数值；长按可以连续增加或减小参数值。 功能二：查看记录的温度点； Clear：清除所有已经记录的温度点值。 后置按键使用说明： Set： 功能一：长时间按此键五秒为进入或退出参数设置模式； 功能二：短时间按可退出温度查看状态。 Time： 功能一：短时间按为切换年月日和时分秒， 功能二：长时间按此键五秒进入或退出时间或日期设置状态。 Switch： 功能一：短时间按为摄氏华氏转换。 功能二：长按五秒为12/24小时转换功能。
目录 一、摘要 (1) 二、任务要求 (3) 三、设计思路 (3) 四、系统设计 (3) 五、方案设计与论证 (4) 六、系统框图 (4) 七、硬件电路设计 (5) 7.1传感器电路 (5) 7.2单片机电路 (6) 7.3LCD1602显示屏电路 (6) 7.4电源模块 (7) 八、测温电路的设计 (9) 8.1温度传感器的介绍 (9) 8.1.1热敏电阻的类型及特性 (9) 8.1.2线性化处理 (9) 8.1.3NTC热敏电阻用于温度测量和控制简介 (10) 8.2热敏电阻温度测量计算 (11) 8.3放大电路部分 (12) 8.4恒流源电路 (12) 九、PCB电路板的制作 (13) 十、系统调试与测量 (13) 10.1系统调试 (13) 10.2误差分析 (14) 十一、设计总结 (14) 十二、参考文献 (14)
电子体温计的设计 一、摘要 体温计是人们生活中的必不可少的用品。在现代化的工业生产中，单片机技术已经普及到我们生活、工作、科研各个领域，已经成为一种有力的工具，本文介绍一种基于单片机控制的电子温度计。 本设计采用电子体温计系统的硬件设计，采用一种新型的可编程温度传感（DS18B20），不需复杂的信号调理电路和A／D转换电路能直接与单片机完成数据采集和处理，实现方便、精度高，性能稳定。传感器DS18B20接触人体，感应温度后，模数转化后的电信号送入STC89C52单片机，并将其送入LCD1602数码管显示。它能快速准确地测量人体体温，与传统的水银玻璃体温计相比，具有读数方便，测量时间短，测量精度高，能记忆并有蜂鸣提示的优点。并且超过预定的温度，回有报警提示。尤其是电子体温计不含水银，对人体及周围环境无害，特别适合于家庭，医院等场合使用。 【关键词】电子体温计DS18B20传感器STC89C52单片机LCD1602显示屏
医用电子体温计 适用范围：适用于家庭和医疗部门测量人体体温使用。 1.1 FY-01电子体温计型号为“FY-01” 其中“FY”为“飞鱼”汉语缩写，“01”为电子体1.1 FY-01医用电子体温计型号为“FY-01” 其中“FY”为“飞鱼”汉语缩写，“01”为医用电子体温计规格型号。 1.2结构组成 FY-01医用医用电子体温计主要由塑料外壳、主板、探测器、段码显示屏、纽扣电池组成。温计规格型号。 2.1外观 .体温计外形应端正，表面应光亮整洁，不得有锋棱、毛刺、破损和变形。.体温计的控制面板上文字和标志应准确、清晰、牢固。 .显示屏的显示字迹应无乱码、错码和缺笔画现象 .体温计探测器的顶端应平滑、边缘无毛刺 .体温计的控制和调节机构应灵活可靠，紧固件应无松动。 2.2测量温度 温度显示范围为32.0℃～41.9℃。 2.3分辨力 分辨力应为0.1℃。 2.4最大允许误差 体温计的最大允许误差见表l。
2.5 重复性 重复性误差 S≤0.2℃。 2.6 提示功能 2.6.1测量完成提示功能 体温计在测量值达到稳定时，应有提示信号。 2.6.2低温和超温提示功能 温计应有低温和超温提示功能，当体温计超出温度显示范围时，发出提示信号。 2.6.3低电压提示功能 体温计的电压低于额定值的90%时，应出现低压提示标记。 2.7 测量时间 体温计的测量时间不大于60秒。 2.8 记忆功能 体温计应具有至少记忆一次测量体温数据的功能。 2.9 自动关机功能 体温计应具有自动关机功能。
2.10 消耗电流 2.10.1静态电流≦10uA 2.10.2动态电流≦100uA 2.11 与患者接触的探测器 2.11.1防水功能 探测头具有防水功能，通过防水试验后，应能正常工作。 2.11.2拉伸强度 体温计的探测头应能承受15N的静态轴向拉力，维持15S而不脱离。 2.11.3耐腐蚀性能 体温计的探测器有良好的耐腐蚀性能。 2.12 材料 体温计的传感器、外壳应能承受70%的酒精生物和物理的清洗，并且不应出现功能退化的现象。 2.13 技术说明书 体温计的产品技术说明书至少应包括下列内容： a) 温度显示范围、温度单位、最大允许误差、测量时间、正常工作和 贮存条件。 b) 被测对象的身体部位。 2.14电气安全要求 应符合GB9706.1-2007 医用电气设备第1部分：安全通用要求，电气安全基本特征见附录A。 2.15电磁兼容要求
操作流程及维护保养 类别医学装备科—设备操作流程及保养编号YXZB 名称电子体温计操作流程及维护保 养 生效 日期 2017-01-01 制定单位 医学装 备科 责 任人 晁岱 明 修订 日期 2017-07-01 定期更新每一年 总 页码 2 版本第1版 一制定目的 完善科室设备使用流程，规范设备操作，确保设备运行的可靠、安全，降低故障率，延长设备使用寿命。 二适用范围 产房 三操作流程 1、核对病人信息，测量前需保证病人腋窝处无汗干爽。 2、打开体温计电源，当屏幕出现“L”时开始测量。 3、将体温计探头放在腋窝中央，从上至下顶住腋窝并加紧。 4、测量时长约20S，待蜂鸣器发出鸣响提示时取下温度计，屏幕中央显示数字即为病人预测体温，填写记录，关机，一次预测结束。 5、病人如需进行二次预测，应关闭体温计电源30秒后再进行重复测量。 6、病人如需进行实测，应在预测20s发出鸣响提示时继续保持测量状态(不取出)，约10分钟后蜂鸣器再次鸣响时取下体温计，屏幕中央显示数字即为病人实测体温，填写记录，关机，实测结束。 7、病人所需体温测量操作全部完成后需用75%的酒精棉球擦拭体温计，待消毒剂作用三分钟后收起体温计至收纳盒，并放置干燥处备用。 四、维护保养 1、一级维护保养 1）科室日常使用中应注意体温计的外部清洁保养，每次测量完毕后需用75%的酒精棉球擦拭体温计，待消毒剂作用三分钟后收起体温计至收纳盒备用； 2）使用科室应妥善放置温度计，请勿将温度计存放在高温、高湿或受阳光直射的地方，保管化学药品或存在腐蚀气体的环境也不宜存放；
3）使用科室应每周对电子体温计进行一次全面消毒，不得使用甲酚和热水（高于50℃）消毒。MC-685体温计为一次性设计，防水等级为IP27，可浸泡消毒，但时间不宜超过30min； 4）电子体温计为一次性设计，日常使用完毕应及时关机，电池耗尽前会有提示，使用科室应提前做好备用申请。 2、二级维护保养 1）医学装备科每月对电子温度计进行一次校准。 精心搜集整理，只为你的需要
电子体温计的设计与制作 单元电路设计与计算说明 总体方案设计 （1）根据温度范围和精度选择NTC热敏电阻，确定其型号，根据电阻特性设计采集放大电路，利用运算放大器将温度信号转换为电压信号，设计电路时，因为单片机采集电压在0～2.5V，所以输入的测量范围为35～42℃，对应输出0～2.5V。 （2）采集完成以后输入单片机ATmega16的A/D口，对模拟量进行采样，转化为数字信号，单片机对采集的信号进行处理，根据采集的信号与温度的数学关系，将电信号转化为温度值[2]。 （3）用液晶屏显示出温度值。 （4）所需的电源功率足够小，能够利用开关电源供电。电子体温计系统大多主要使用3V直流电源。总体方案系统设计框图如图1-1所示。 一．测温电路的设计 （1）NTC热敏电阻介绍 1.热敏电阻是利用半导体的阻值随温度变化这一热性而制成的，分 为NTC（负温度系数）热敏电阻、PTC(正温度系数)热敏电阻两大类。PTC热敏电阻电阻值随温度的升高而增大，NTC热敏电阻电阻值随温度的升高而降低[5]。 2.正温度系数热敏电阻其电阻值随着PTC热敏电阻本体温度的升高呈现出阶跃性的增加， 温度越高，电阻值越大。 3.负温度系数热敏电阻其电阻值随着NTC热敏电阻本体温度的升高呈现出阶跃性的减小， 温度越高，电阻值越小。 4.NTC是Negative Temperature Coefficient的缩写，意思是负的温度系数，泛指负温度系数 很大的半导体材料或元器件。通常我们提到的NTC是指负温度系数热敏电阻，简称NTC 热敏电阻。 5.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻，它的电阻值随着温度的升高呈
湖南商学院课程设计 数字体温计 1 引言 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字体温计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。 2 总体设计方案 2.1数字体温计设计方案论证 2.1.1方案一 由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。 2.1.2 方案二 进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。 从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。 2.2方案二的总体设计框图 体温计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S51，温度传感器采用DS18B20，用3位LED数码管以串口传送数据实现温度显示。 图1 总 体 设 计 方 框 图 单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。 2.2.2 显示电路 显示电路采用3位共阳LED数码管，从P3口RXD,TXD串口输出段码。 2.2.3温度传感器 DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要
医用电子体温计 适用范围：供家庭和医疗部门测量人体体温使用。 1. 产品型号/规格及其划分说明 1.1 型号命名 1.2 产品组成：由电子体温计、穿戴带以及电子体温计软件组成。 1.3电子体温计软件版本号：V1.0。 1.4 产品型号及不同型号的功能说明： 1.4.1产品型号：WZ-011-C-XXL、WZ-011-C-XL、WZ-011-C-L、WZ-011-C-M、WZ-011-C-S、WZ-011-A-XXL、WZ-011-A-XL、WZ-011-A-L、WZ-011-A-M、WZ-011-A-S 1.4.2不同型号的功能说明（见表1） 表1 不同型号的功能说明
2.性能指标 a) 环境温度范围：5℃-40℃； b）相对湿度范围：15%-85%； c) 大气压力范围：86kPa-106 kPa； d) 电源条件：DC 3V。 2.1 外观与结构要求： 2.1.1 体温计外形应端正、表面应光亮整洁、不得有锋棱、毛刺、破损和变形。 2.1.2 穿戴带应干净整洁、无污渍、无残缺、无跳线现象。 2.2 测量范围及最大允许误差： 2.2.1测量范围为10.0℃～42.0℃。 2.2.2 最大允许误差：（单位：℃） 2.2.3 分辨力为：0.01℃。 2.2.4 重复性：误差S≤0.2℃。 2.3 提示功能 2.3.1 超温提示功能：体温计应有超温提示功能，当体温计超出温度显示范围时，应发出提示信号。 2.3.2 低电压提示功能：体温计的电压低于2.0V时，应出现低电压提示标记。 2.4 时间响应：当历经快速的温度改变150s之后，电子体温计的显示温度与参考温度的差异应不超过最大允许误差范围。 2.5 抗拉强度：体温计的佩戴带应能承受15N的静态轴向拉力，持续15s而不发生断裂。
电子体温计的使用方法 体温计是市民家庭中不可或缺的医疗物品，特别对于家有宝宝的人来说，第一时间判断孩子是否发烧，烧得是否厉害，往往得靠体温计。然而，因为水银式温度计易破碎、水银污染环境且不易读数的原因，近年来电子体温计受到了不少家长的青睐，但不少人也表示，电子体温计的保养方法有疑虑，那么小编就来讲解下 电子体温计的使用方法： 1、用棉花棒或卫生纸粘取酒精擦拭消毒电子体温计感温头和量温棒部分，为避免电子体温计机件受损，请勿以酒精或其它溶液接触感电子体温计温头及量温棒以外的部件。 2、按电子体温计ON/OFF按钮，打开电子体温计电源，电子体温计显示屏显示“ON”约2秒，然后显示上次的电子体温计测量温度约2秒后显示L℃，其中℃闪烁，表示电子体温计可以测量温度了。 3、测腋窝温度：电子体温计测温前，手臂自然下垂，将腋窝紧闭1分钟，使腋窝温度稳定；将体温计的感温头置入腋窝中央并夹紧约1分钟，待电子体温计显示屏℃符号停止闪烁，即表示电子体温计腋窝温度已测量完成。 4、测口腔温度：电子体温计测量前将双唇闭上约1分钟，使口腔内温度平稳，将体温计的感温头置于舌下内侧根部，和舌头密接后，将双唇紧闭约1分钟，待电子体温计显示屏℃符号停止闪烁，即表示电子体温计口腔温度已测量完成。 5、如果温度>37.5℃，则听到电子体温计短促的报警声：Bi-Bi-Bi-Bi（每0.125秒响一次），表示电子体温计测量完成并警示已发烧了。如果温度≤37.5℃，则听到电子体温计较慢的声音：Bi-Bi-Bi-Bi （每0.5秒响一次），表示电子体温计测量完成并且体温正常。 保养方法： 1、详细阅读使用说明书； 2、将电子体温计处于关机状态（不必取出电池）； 3、使用中性清洁剂与软布清洁产品外观，然后用干净的软布与清水擦去电子体温计上的清洗剂； 4、清洁外观时不可以直接用水清洗，也不要使用过湿的布品，不要让水分流入电池仓等部位； 5、不可使用材质较硬的物品（如百洁布）清洁电子体温计，以免造成产品外观的刮花； 6、当电子体温计显示变淡或不全时必须立即更换电池。 收纳方法：

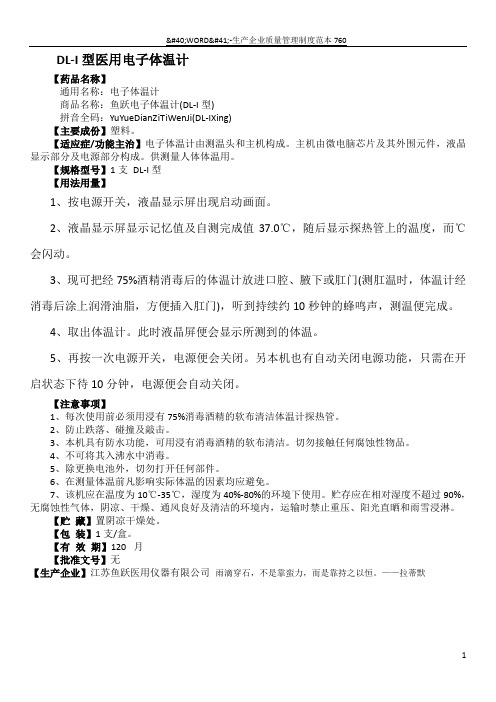

精品文档 . DL-I型医用电子体温计 【药品名称】 通用名称：电子体温计 商品名称：鱼跃电子体温计(DL-I型) 拼音全码：YuYueDianZiTiWenJi(DL-IXing) 【主要成份】塑料。 【适应症/功能主治】电子体温计由测温头和主机构成。主机由微电脑芯片及其外围元件，液晶 显示部分及电源部分构成。供测量人体体温用。 【规格型号】1支DL-I型 【用法用量】 1、按电源开关，液晶显示屏出现启动画面。 2、液晶显示屏显示记忆值及自测完成值37.0℃，随后显示探热管上的温度，而℃会闪动。 3、现可把经75%酒精消毒后的体温计放进口腔、腋下或肛门(测肛温时，体温计经消毒后涂上润滑油脂，方便插入肛门)，听到持续约10秒钟的蜂鸣声，测温便完成。 4、取出体温计。此时液晶屏便会显示所测到的体温。 5、再按一次电源开关，电源便会关闭。另本机也有自动关闭电源功能，只需在开启状态下待10分钟，电源便会自动关闭。 【注意事项】 1、每次使用前必须用浸有75%消毒酒精的软布清洁体温计探热管。 2、防止跌落、碰撞及敲击。 3、本机具有防水功能，可用浸有消毒酒精的软布清洁。切勿接触任何腐蚀性物品。 4、不可将其入沸水中消毒。 5、除更换电池外，切勿打开任何部件。 6、在测量体温前凡影响实际体温的因素均应避免。 7、该机应在温度为10℃-35℃，湿度为40%-80%的环境下使用。贮存应在相对湿度不超过90%，无腐蚀性气体，阴凉、干燥、通风良好及清洁的环境内，运输时禁止重压、阳光直晒和雨雪浸淋。 【贮藏】置阴凉干燥处。 【包装】1支/盒。 【有效期】120 月 【批准文号】无 【生产企业】江苏鱼跃医用仪器有限公司
