基于multisim下的音响放大器设计与仿真
————————————————————————————————作者：————————————————————————————————日期：
信息工程学院

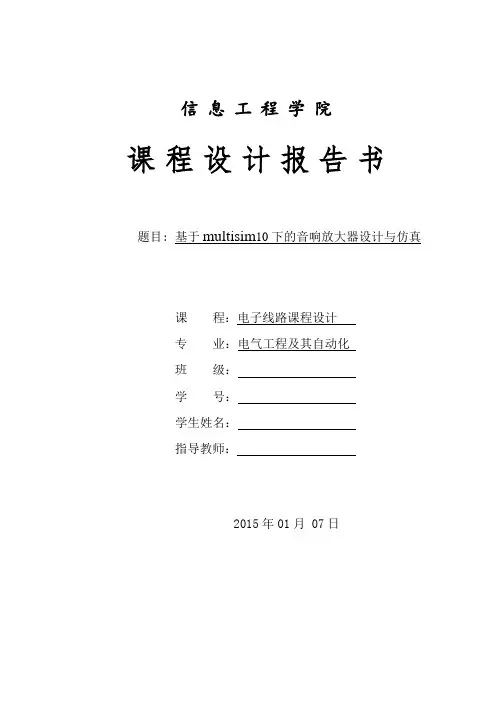

课程设计报告书
题目: 基于multisim10下的音响放大器设计与仿真
课程：电子线路课程设计
专业：电气工程及其自动化
班级：
学号：
学生姓名：
指导教师：
2015年01月 07日
信息工程学院课程设计任务书
学号学生姓名专业（班级）设计题目基于multisim10下的音响放大器设计与仿真
设计技术参数1、放大器的失真度<1%。
2、放大器的功率>2W。
3、放大器的频响为50Hz—20kHz。
4、音调控制特性为自选。
设计要求1、采用运算放大集成电路和功率放大集成电路设计音频功率放大器。
2、用multisim对设计电路进行仿真实验，并给出仿真结果及关键点的波形。
3、了解方波信号的发生电路模块及仿真。
4、了解直流稳压源的基本组成原理及模块电路仿真。
参考资料
1、孙梅生，李美莺，徐振英《电子技术基础课程设计》高等教育出版社
2、梁宗善《电子技术基础课程设计》华中理工大学出版社
3、张玉璞，李庆常《电子技术课程设计》北京理工大学出版社
4、彭介华《电子技术课程设计指导》高等教育出版社
5、谢自美《电子线路设计·实验·测试》（第三版）华中科技大学出版社
6、康华光，陈大钦. 电子技术基础—模拟部分（第五版）
2015年1月7日
信息工程学院课程设计成绩评定表
学生姓名：学号：专业（班级）：
课程设计题目：基于multisim10下的音响放大器设计与仿真
成绩：
指导教师：
年月日
信息工程学院
课程设计报告书
题目: 基于multisim10下的音响放大器设计与仿真
课程：电子线路课程设计
专业：电气工程及其自动化
班级：
学号：
学生姓名：
指导教师：
2015年01月 07日
信息工程学院课程设计任务书
学号学生姓名专业（班级）设计题目基于multisim10下的音响放大器设计与仿真
设计技术参数1、放大器的失真度<1%。
2、放大器的功率>2W。
3、放大器的频响为50Hz—20kHz。
4、音调控制特性为自选。
设计要求1、采用运算放大集成电路和功率放大集成电路设计音频功率放大器。
2、用multisim对设计电路进行仿真实验，并给出仿真结果及关键点的波形。
3、了解方波信号的发生电路模块及仿真。
4、了解直流稳压源的基本组成原理及模块电路仿真。
参考资料
1、孙梅生，李美莺，徐振英《电子技术基础课程设计》高等教育出版社
2、梁宗善《电子技术基础课程设计》华中理工大学出版社
3、张玉璞，李庆常《电子技术课程设计》北京理工大学出版社
4、彭介华《电子技术课程设计指导》高等教育出版社
5、谢自美《电子线路设计·实验·测试》（第三版）华中科技大学出版社
6、康华光，陈大钦. 电子技术基础—模拟部分（第五版）
2015年1月7日
信息工程学院课程设计成绩评定表
学生姓名：学号：专业（班级）：
课程设计题目：基于multisim10下的音响放大器设计与仿真
成绩：
指导教师：
年月日
摘要
在Multisim 10软件环境下，采用运算放大集成电路模块和功率放大集成电路模块设计音频功率放大器，并根据其结构模块提出设计思路及论证，再通过仿真验证方案的正确性。再根据其交流电源联想提出由Multisim 10设计一种由运算放大器构成的精确可控矩形波信号发生器，结合系统电路原理图重点阐述了各参数指标的实现与测试方法。最后，简单介绍了直流稳压电源的构成及其简单仿真设计。
关键词：运算放大集成电路，模块，功率放大集成电路，矩形波，直流稳压源。
Abstract
In the Multisim 10 software environment, using an operational amplifier integrated circuit module and apower amplifying integrated circuit module design of the audio power amplifier, and puts forward the design ideas and arguments according to its structure module, and then through the correctness of the simulation verification scheme. According to the AC power supply association proposed by Multisim 10 to design a composed of operational amplifier precisely controllable rectangular wave signal generator, combined with the circuit diagram of the system focuses on the realization and test method of each parameter index. Finally, briefly introduces design consists of DC regulated power supply and a simple simulation.
Key word: An operational amplifier integrated circuit,，Modular，Power amplifier integrated circuit，Rectangular wave，DC voltage stabilized source。
目录
摘要....................................................................................................................... - 3 - Abstract..................................................................................................................... - 4 - 1 绪言..................................................................................................................... - 5 - 2音响放大器............................................................................................................ - 6 -
2.1设计任务与要求 ................................................................................... - 6 -
2.1.1设计要求............................................................................... - 7 -
2.1.2设计参数............................................................................... - 7 -
2.2方案设计与论证 ................................................................................... - 7 -
2.2.1方案一................................................................................... - 7 -
2.2.2方案二 ................................................................................................ - 8 -
2.2.3用集成运算放大器放大信号的主要优点........................... - 9 -
2.3. 单元电路设计与参数计算 ............................................................... - 10 -
2.3.1语音放大集成电路............................................................. - 10 -
2.3.2功率放大部分电路............................................................. - 11 -
2.4总原理图 ............................................................................................. - 13 - 3可控矩形波信号发生器...................................................................................... - 15 - 4直流稳压电源...................................................................................................... - 16 -
4.1直流稳压电源的基本组成 ................................................................. - 16 -
4.2仿真模型 ............................................................................................. - 16 -
4.2.1整流电路模型..................................................................... - 16 -
4.2.2滤波电路模型..................................................................... - 18 -
4.2.3稳压电路模型..................................................................... - 19 -
5 总结................................................................................................................. - 20 - 致谢..................................................................................................................... - 21 - 参考文献................................................................................................................. - 22 -
1 绪言
进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。所有这些便携式的电子设备的一个共同点，就是都有音频输出，也就是都需要有一个音频放大器；另一个特点就是它们都是电池供电的，都希望能够有较长的使用寿命。音频放大器的目的是在产生声音的输出元件上重建输入的音频信号，信号音量和功率级都要理想——如实、有效且失真低。音频范围为约20Hz～20kHz，因此放大器在此范围内必须有良好的频率响应(驱动频带受限的扬声器时要小一些，如低音喇叭或高音喇叭)。根据应用的不同，功率大小差异很大，从耳机的毫瓦级到TV或PC音频的数瓦，再到“迷你”家庭立体声和汽车音响的几十瓦，直到功率更大的家用和商用音响系统的数百瓦以上，大到能满足整个电影院或礼堂的声音要求。音频放大器的一种简单模拟实现方案是采用线性模式的晶体管，得到与输入电压成比例的输出电压。正向电压增益通常很高(至少40dB)。如果反馈环包含正向增益，则整个环增益也很高。因为高环路增益能改善性能，即能抑制由正向路径的非线性引起的失真，而且通过提高电源抑制能力(PSR)来降低电源噪声，所以经常采用反馈。
方波信号就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是方波信号。信号具有良好的方波信号是指当在需要的时候，具有所必需达到的电压电平数值；差的方波信号不是由某一单一因素导致的，而是板级设计中多种因素共同引起的，主要的方波信号问题包括反射、振荡、地弹、串扰等。
直流稳压电源就是能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。其基本功能有：a、输出电压值能够在额定输出电压值以下任意设定和正常工作。b、输出电流的稳流值能在额定输出电流值以下任意设定和正常工作。
c、直流稳压电源的稳压与稳流状态能够自动转换并有相应的状态指示。
d、对于输出的电压值和电流值要求精确的显示和识别。
e、对于输出电压值和电流值有精准要求的直流稳压电源，一般要用多圈电位器和电压电流微调电位器，或者直接数字输入。
f、要有完善的保护电路。直流稳压电源在输出端发生短路及异常工作状态时不应损坏，在异常情况消除后能立即正常工作。
2音响放大器
2.1设计任务与要求
采用运算放大集成电路和功率放大集成电路设计音频功率放大器
2.1.1设计要求
1）调研，查找并收集资料。
2）总体设计，画出框图。
3）单元电路设计。
4）电气原理设计---绘制原理图。
5）参数计算。
6）用multisim对设计电路进行仿真实验，并给出仿真结果及关键点的波形。7）撰写设计说明书。
8）参考资料目录。
2.1.2设计参数
①放大器的失真度<1%。
②放大器的功率>2W。
③放大器的频响为50Hz—20kHz。
④音调控制特性为自选。
2.2方案设计与论证
2.2.1方案一
完全分立元件阻容耦合多级放大器设计:
图2-1方案一结构框图
图2-2方案一原理图
简要原理分析:
当输入信号处于正半周期时，VT3导通，VT2截止，于是VT3以射极输出的形式将信号传递给负载，同时向CO 充电，因为CO 电容量大，其上电压基本不变，维持在1/2VCC ；当输入信号处于负半周时，VT2导通，VT3截止，已充电的C0充当VT2的电源，同时放电，VT2也以射极输出形式将信号传输给负载RL ，这样在RL 上得到了完整的输出波形。
2.2.2方案二
采用集成运算放大器设计基本放大电路，用741进行放大，放大倍数为1~5倍，然后用LM301AD 放大再放大100倍
图2-3方案二结构框图
输中间极
输出
输出LM386是高保真集成功率放大器 短路保护
过热保护 负载扬声
图2-4方案二原理图
简要原理分析：根据实验要求,最后输出功率为大于2W，Po=Uo2/RL,RL=8Ω,又Po≥2W，所以得Uo≥4V，而最大不失真电压为LM301AD输出的最大不失真电压Uom=Vcc/22,而我们设计的直流电压源输出电压为12v，所以Uom=12/22=4.24v，4.24>4，，所以能达到要求。设计要求输入vi=10mV，也就是要求放大倍数大于400倍，但是所选芯片的最大放大倍数为100倍，远不能实现，所以在之前要用741进行放大。
2.2.3用集成运算放大器放大信号的主要优点
a、电路设计简化，组装高度方便，只需适当选配外接元件，便可实现输入、输出的各种放大关系。
b、由于运放的开环增益都很高，用其构成的放大电路一般工作在深度负反馈的闭环状态，则性能稳定，非线性失真小。
c、运放的输入享受搞高，失调和漂移都很小，故很适合于各种微弱的信号放大。又因其具有很高的共模抑制比，对温度的变化、电源的波动以及其他外界干扰都有很强的抑制
能力。
d、由运放构成的放大单元功耗低、体积小、寿命长，使整机使用的元器件数大大减少，成本降低，工作可靠性大为提高。
2.3. 单元电路设计与参数计算
2.3.1语音放大集成电路
图2-5
由于话筒提供的信号非常弱，要在音调控制级前加一个前置放大器。考虑到设计电路对频率响应及零输入时的噪声、电流、电压的要求，前置放大器选用集成运算放大器ua741。前置放大电路是由ua741放大器组成的一级放大电路，放大倍数，即1+R2/R1，取R2=100K?电位器,R1=2K?,所用电源Vcc=+12V，Vee=-12V。经过前级运放的放大，放大倍数由R2可调。
2.3.2功率放大部分电路
图2-6
最后输出功率为大于2W，Po=Uo2/RL,RL=8Ω,又Po≥2W，所以得Uo≥4V，而最大不失真电压为LM301AD输出的最大不失真电压Uom=Vcc/22,而我们设计的直流电压源输出电压为12v，所以Uom=12/22=4.24v，4.24>4，，所以能达到要求。设计要求输入vi=10mV，也就是要求放大倍数大于400倍，但是我们所选的芯片的最大放大倍数为100倍，远不能实现，所以在之前要用741进行放大。输入为Ui=10mv.进过741之后放大倍数须大于2倍，则输出为Uo1>20mv。然后经过LM301AD放大100倍后输出电压为Uo>4v,但是最大不失真电压为Uom=12/22=4.24v，所以总放大倍数最大为不大于424倍。
2.4总原理图
图2-7 仿真图为:
电子电工教学基地 实 验 报 告 实验课程：模拟电路实验及仿真实验名称：语音放大电路的设计设计人员： 完成日期： 2012年6月27日
0、引言在电子电路中，输入信号常常受各种因素的影响而含有一些不必要的成份（即干扰），或者输入信号是不同频率信号混合在一起的信号，对前者应设法将不必要的成份衰减到足够小，而后者应设法将需要的信号提取出来。而且随着社会的发展，在我们的日常生活中也经常会出现一系列的问题：如在检修各种机器设备的时候，我们要根据故障设备的异常声来寻找故障，这种异常的声响的频谱覆盖面往往很广；同时另外的一种情况我们在打电话的时候，有时往往因声音或干扰太大而难以听清对方的声音，这时我们就需要一种既能放大语音信号又能降低外来噪声的仪器。而且语音放大电路目前的运用很广泛：适用于很多的家用电器上面的运用。例如：便携式收音机、对讲机等很多方面的运用。为了达到这样的一个目的，我们就要考虑到设计一个能识别300~3000HZ频率范围内的小信号放大系统，我们可以用设计一个集成运算放大器组成的语音放大电路。 一、设计目的及要求 【设计目的】1.通过实验培养学生的市场素质，工艺素质，自主学习的能力，分析问题解决问题的能力以及团队精神。 2.通过实验总结回顾所学的模拟电子技术基础理论和基础实验，掌握低频小信号放大电路和功放电路的设计方法。 【设计要求】 1）选取单元电路及元件 根据设计要求和已知条件，确定前置放大电路、有源带通滤波电路、功率放大电路的方案，计算和选取单元电路的原件参数。 2）前置放大电路的组装与调试 测量前置放大电路的差模电压增益AU、共模电压增益AUc、共模抑制比KCMR、带宽BW、输入电压Ri等各项技术指标，并与设计要求值进行比较。 3）有源带通滤波器电路的组装与调试 测量有缘带通滤波器电路的差模电压增益AUd、带通BW，并与设计要求进行比较。4）功率放大电路的组装与调试 测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出效率η、直流输出电压、静态电源电流等技术指标。 5）整体电路的联调与试听 6）应用Multisim软件对电路进行仿真分析
音响电路设计 课程名称：音响放大器设计 内容摘要：(1)了解音响放大器的基本组成和总体设计 (2)了解音响放大器各组成部分的具体设计 (3)了解其安装及调试过程 设计要求： 1设计一个音响放大器，要求具有音调控制、音量控制等功能，可接入电脑音频信号、录音机线路输出信号等扩音，或作为有源音箱等； 2电路基本要求内含前置放大、音调控制、功率放大等； 3画出音响放大器的电路原理图，分析各部分电路的工作原理； 4电路制作与调试； 5简易故障的判定及排除。 一、设计的作用和目的以及意义 在很多电气设备中都有音响功率放大器，集成音响功率放大器具有工作稳定、性能好、易于安装调试、成本低等优点。集成功放加上前置放大器、音调控制电路就可构成音响放大器。前置放大主要完成对输入信号的放大，一般要求输入阻抗高，输出电阻低，频带宽，噪声小；音调控制主要实现对输入信号高、低音的提升和衰减；功率放大器决定了整机的输出功率、非线性失真系数等指标，要求功率高、失真尽可能小、输出功率大。 目的： 1．通过多语音放大器的设计，掌握低频小信号放大电路的工作原理和设计方法。 2．进一步理解集成运算放大器和集成功放的工作原理，掌握有源滤波器和功放电路的设计过程。 3．了解一般电子电路的设计过程和装配与调试方法。 设计意义： 1. 音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。预计音响技术今后的发展主流为数字音响技术。 2. 通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。
电子技术课程设计报告 设计课题：音频功率放大器的设计与制作 拔河游戏机的设计与制作
模电部分 音频功率放大器的设计与制作 一、设计任务与要求 1）话筒放大器和前置放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ（也有低输出阻抗的话筒如20Ω，200Ω等），所以话筒放大器的作用是不失真的放大声音信号（最高频率达到20kHz）。其输入阻抗应远大于输出阻抗。前置放大器要求失真小、通频带宽。 2）电子混响器电子混响器的作用是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。该部分电路有专用电路可以选用，不作设计要求。 3）音调控制器音调控制器的作用是控制、调节音响放大器输出频率的高低，音调控制器只对低音频或高音频的增益进行提升或衰减，中音频增益保持不变。这部分参考电路较多，要求通过仿真进行选取，并进行必要的计算。 4）功率放大器功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能的大，输出信号的非线性失真尽可能小，效率尽可能高。功率放大器的常见电路形式有单电源供电的OTL电路和正负双电源供电的OCL 电路。有专用集成电路功率放大器芯片。可采用由集成运算放大器和晶体管组成的功率放大器，要求进行必要的计算和计算机仿真。 设计参数 ①放大器的失真度<1%。 ②放大器的功率>1W。 ③放大器的频响为50Hz—20kHz。 ④音调控制特性为自选。 （3）设计要求 1）调研，查找并收集资料。 2）总体设计，画出框图。
3）单元电路设计。 4）电气原理设计---绘制原理图。 5）参数计算——列元器件明细表。 6）用EWB对设计电路进行仿真实验，并给出仿真结果及关键点的波形。 7）撰写设计说明书。 8）参考资料目录。 二、方案设计与论证 2.1 音响模块流图 图2－1电路整体框图 话音放大器：话音放大器的作用是不失真地放大音频信号。 电子混响器：电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。 混合前置放大器：混合前置放大器的作用是将音乐信号和电子混响后的声音信号混合放大。 音调控制器：音调控制器主要是控制、调节音响放大器的幅频特性。 功率放大器：功率放大器的作用是给音响放大器的负载RL提供一定的输出功率 电路方案的比较与论证 2.2话音放大电路的比较与论证 方案一：采用uA741运算放大器设计电路，uA741通用高增益运算通用放大器，早些年最常用的运放之一。应用非常广泛，双列直插8脚或圆筒8脚封装。工
音响放大器的设计 摘要：音响放大器所需要设计的电路为话筒放大器，音调控制器及功率放大器。话音放大器的作用是不失真的放大声音信号（最高信号达到10kHz)。其输入阻抗应远大于话筒的输出阻抗；音调控制器主要是控制、调节音响放大器的幅频特性，因此音调控制器的电路可由低通滤波器与高通滤波器组成。 关键词：音响放大器；话放级；音调控制级；功放级 1设计内容 1．1设计目的 (1)学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 (2)学会音响放大器的设计方法和性能指标测试方法。 (3)培养实践技能，提高分析和解决实际问题的能力。 1．2设计要求 (1)设计并制作一个音响放大器，主要技术指标要求： ①额定功率：P。>=1W ②负载阻抗：R=8Ω ③频率范围：40Hz~10kHz ④话放级输入灵敏度：5mV ⑤输入阻抗：R>>20Ω ⑥系统的总电压增益A>560倍（55dB） (2)设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 (3)自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。 (4).批准后，进实验室进行组装、调试，并测试其主要性能参数。 1.3参考方案 (1).电路图设计
①确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出音响放大器方框图。 ②系统分析：根据系统功能，选择各模块所用电路形式。 ③参数选择：根据系统指标的要求，确定各模块电路中元件的参数。 ④总电路图：连接各模块电路。 (2).电路安装、调试 ①为提高学生的动手能力，学生自行焊接电路板。 ②在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。 ③重点调试每一级的输出波形。 ④将各模块电路连起来，整机调试，并测量该系统的各项指标。 2设计方案： 2.1设计方案分析论证 (1)．音响放大器设计思路 ①由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ（亦有低输出阻抗的话筒如20Ω,200Ω等），所以话音放大器的作用是不失真的放大声音信号（最高信号达到10kHz)。其输入阻抗应远大于话筒的输出阻抗。 ②音调控制器主要是控制、调节音响放大器的幅频特性，由其特性可知音调控制器只对低音频与高音频的增益进行提升和衰减，因此，音调控制器的电路可由低通滤波器与高通滤波器组成。 ③功放级的作用是给音响放大器的负载提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能的小，效率尽可能提高。
东南大学电工电子实验中心 实验报告 课程名称：电子电路实践 第次实验 实验名称：音响放大器设计 院（系）：专业： 姓名：学号： 实验室: 实验组别： 同组人员：实验时间：年评定成绩：审阅教师：
实验五音响放大器设计 【实验内容】 设计一个音响放大器，性能指标要求为： 功能要求话筒扩音、音量控制、混音功能、音调可调(选作) 额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω 频率响应f L≤50Hz f H≥20kHz 输入阻抗≥20kΩ 话音输入灵敏度≤5mV 音调控制特性(扩展) 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围1.基本要求 功能要求话筒扩音、音量控制、混音功能 额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω 频率响应f L≤50Hz f H≥20kHz 输入阻抗≥20kΩ 话音输入灵敏度≤5mV 2.提高要求 音调控制特性1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围。 3.发挥部分 可自行设计实现一些附加功能 【实验目的】 1.了解实验过程：学习、设计、实现、分析、总结。 2.系统、综合地应用已学到的模拟电路、数字电路的知识，在单元电路设计的基础上，利用multisim软件工具设计出具有一定工程意义和实用价值的电子电路。 3.通过设计、调试等环节，增强独立分析与解决问题的能力。 【报告要求】 1.实验要求： (1)根据实验内容、技术指标及实验室现有条件，自选方案设计出原理图，分析工作原 理，计算元件参数。 话音放大器：
由于话筒的输出信号一般只有5mV 左右，而输出阻抗可能高达到20k 。所以话音放大器的作用是不失真地放大声音信号(最高频率达到20kHz)。其输入阻抗应远大于话筒的输出阻抗。话筒接入后可能会啸叫，这一般是话筒外壳接地不善引起的。在话筒输入和地直接接一47uF 电容，啸叫基本消除。 由于话筒的输出信号一般只有5mV 左右，而输出阻抗达到20k Ω（也有低输出阻抗的话筒，如20Ω，200Ω等），所以话筒放大器的作用是不失真地放大声音信号（取频率lkHz)。其输入阻抗应远大于话筒的输出阻抗。 话筒放大器由如图所示电路组成，即由A1组成的同相放大器，具有很高的输入阻抗，能与高阻话筒配接作为话筒放大器电路。 满足：Uo=（1+R4/R1）Ui , 取RF=100K Ω,R1=20 K Ω 其放大倍数AV1为：AV1=1+RF/R1=6 电路中的电容均用来滤波。 混合前置放大器： 混合前置放大器的作用是将mp3输出的声音信号与话音信号混合放大，其电路如下图所示。从图中可以看出，输出电压与输入电压之间的关系为：121 2f f o i i R R v v v R R ?? =-+ ???，式中，1 i v 为话筒放大器的输出信号，2i v 为放音机的输出信号。在实验过程中可调节电位器R1和R2以调整增益。 音调控制器：
课程设计报告 学生姓名:张浩学学号：201130903013 7 学 院:电气工程学院 班 级: 电自1116(实验111） 题 目: 模电音频功率放大电路设计 指导教师：张光烈职称: 2013 年 7月 4 日
1、设计题目：音频功率放大电路 2、设计任务目的与要求： 要求：设计并制作用晶体管和集成运算放大器组成的音频功率放大电路，负载为扬声器，阻抗8。 指标：频带宽50HZ～20kHZ，输出波形基本不失真；电路输出功率大于8W；输入灵敏度为100mV，输入阻抗不低于47KΩ。 模电这门课程主要讲了二极管，三极管，几种放大电路，信号运算与处理电路，正弦信号产生电路，直流稳压电源。功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出频率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线性失真尽可能小，效率尽可能高。功率放大器的常见电路形式有OTL电路和OCL电路。有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。本实验设计的是一个OTL功率放大器，该放大器采用复合管无输出耦合电容，并采用单电源供电。主要涉及了放大器的偏置电路克服交越失真，复合管的基本组合提高电路功率，交直流反馈电路，对称电路，并用multism软件对OTL 功率放大器进行仿真实现。根据电路图和给定的原件参数，使用multism 软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。 3、整体电路设计： ⑴方案比较： ①利用运放芯片 LM1875和各元器件组成音频功率放大电路，有保护电路，电源分别接+30v和-30v并且电源功率至少要50w，输出功率30w。 ②利用运放芯片TDA2030和各元器件组成音频功率放大电路，有保护电路，电源只需接+19v，另一端接地，负载是阻抗为8Ω的扬声器，输出功率大于8w。 通过比较，方案①的输出功率有30w，但其输入要求比较苛刻，添加了实验难度。而方案②的要求不高，并能满足设计要求，所以选取方案②来进行设计。 ⑵整体电路框图：
课程设计任务书学生姓名：专业班级： 指导教师：工作单位：信息工程学院 题目: 音响放大器设计与制作 初始条件：集成芯片LM324三块，LM386一块，瓷片电容，电解电容，电位器若干，4Ω/扬声器一个。 要求完成的主要任务: （1）技术指标如下： a．输出功率：； b．负载阻抗：4欧姆； c．频率响应：fL~fH=50Hz~20KHz； d．输入阻抗：>20K欧姆； e．整机电压增益： >50dB； （2）电路要求有独立的前置放大级（放大话筒信号）。 （3）电路要求有独立的功率放大级。 时间安排： 2016年1月10日查资料 2016年1月11，12日设计电路 2016年1月13日仿真 2016年1月14日，15日实物调试 2016年1月16日答辩 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要......................................................... ABSTRACT ...................................................... １电路方案的比较与论证........................................ 音响放大器的总设计........................................... 放大电路的比较与论证........................................ 音频功率放大电路的比较与论证................................ 2核心元器件介绍............................................... LM324的介绍................................................. LM386的介绍................................................. 3电路设计 .................................................... 直流稳压电源电路的设计...................................... 话音放大器.................................................. 混合前置放大器.............................................. 音调控制器.................................................. 功率放大电路的设计.......................................... 总电路图 (18) 4用MULTISIM进行仿真.......................................... 话放与混放性能测试.......................................... 单独功放性能测试 (20)
课程设计任务书 学生姓名：专业班级： 指导教师：工作单位：信息工程学院 题目: 音响放大电路的设计仿真与实现 初始条件： 可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。 可用仪器：示波器，万用表等。 要求完成的主要任务: （1）设计任务 根据技术指标和已知条件，完成对音频功率放大器的设计、仿真、装配与调试，并自制直流稳压电源。 （2）设计要求 ①设计一个失真小，具有话筒放大，电子混响、混合前置放大、音调控制、功率放大的音 响放大电路；输出功率1W左右，负载电阻8Ω；频率响应20~20KHz以内，输入阻抗大于20kΩ。 ② 选择电路方案，完成对确定方案电路的设计。 ③ 利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理 并仿真实现系统功能。 ④ 安装调试并按规范要求格式完成课程设计报告书。 ⑤ 选做：利用仿真软件的PCB设计功能进行PCB设计。 时间安排： 1、前半周，完成仿真设计调试；并制作实物。 2、后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要 (3) 1.1设计任务 (3) 1.2设计要求和技术指标 (3) 1.3发挥部分 (3) 2设计总体方案 (4) 2.1 音响模块流图 (4) 2.2电路方案的比较与论证 (4) 3 核心元器件介绍 (6) 3.1集成功放TDA2030A简介 (6) 3.2 LM324的介绍 (7) 4各模块电路原理与总电路图 (9) 4.1话音放大器 (9) 4.2电子混响器 (10) 4.3混合前置放大器 (11) 4.5功率放大器 (16) 5音响放大器的技术指标及测试方法 (18) 5.1额定功率 (18) 5.2音调控制曲线 (18) 5.3输入阻抗 (18) 5.4噪声电压 (18) 参考文献 (20)
, 课程设计 课程名称_模拟电子技术课程设计 题目名称音频功率放大电路 $ 学生学院 专业班级 学号 学生姓名__ 指导教师 : 2010 年 6 月 20 日
— 音频功率放大电路课程设计报告 一、设计题目 题目：音频功率放大电路 二、设计任务和要求 ` 1）设计任务 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。 2）设计要求 频带宽50H Z ～20kH Z ，输出波形基本不失真；电路输出功率大于8W； 输入灵敏度为100mV，输入阻抗不低于47KΩ。 三、原理电路设计 功率放大电路： % 功率放大电路通常作为多级放大电路的输出级。功率放大器的常见电路形式有OTL电路和OCL电路。在很多电子设备中，要求放大电路的输出级能够带动某种负载，例如驱动仪表，使指针偏转；驱动扬声器，使之发声；或驱动自动控制系统中的执行机构等。也就是把输入的模拟信号经被放大后,去推动一个实际的负载工作，所以要求放大电路有足够大的输出功率，这样的放大电路统称为功率放大电路。而音频功率放大器的作用就是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能地小，效率尽可能的高。随着半导体工艺,技术的不断发展,输出功率几十瓦以上的集成放大器已经得到了广泛的应用。功率VMOS管的出现,也给功率放大器的发展带来了新的生机。总之，功率放大器的主要任务是向负载提供较大的信号功率,故功率放大器应具有以下几个主要特点： 1. 输出功率要足够大 工作在大信号状态下,输出电压和输出电流都很大.要求在允许的失真条件下,
课程设计 题目音响放大器的设计与制作学院信息工程学院 专业通信工程 班级0905 姓名刘洋 指导教师 2010 年月日
武汉理工大学信息学院模电课程设计 课程设计任务书 学生姓名：刘洋专业班级：通信0905班 指导教师：工作单位：信息工程学院 题目: 音响放大器设计与制作 初始条件： 1.TDA2030A 2.LM324 要求完成的主要任务: (1)技术指标如下： a．输出功率：0.5W； b．负载阻抗：4欧姆； c．频率响应：f L~f H=50Hz~20KHz； d．输入阻抗：>20K欧姆； e．整机电压增益： >50dB； (2)电路要求有独立的前置放大级（放大话筒信号）; (3)电路要求有独立的功率放大级。 参考书： 1.《电子线路设计·实验·测试》第三版，谢自美主编，华中科技大学出版社 2.《通信电子线路》第二版，刘泉主编，武汉理工大学出版社 3.《高频电子线路》第三版张肃文主编高教出版社 时间安排： 第18周理论讲解。 第19周理论设计、实验室安装调试，地点：鉴主13楼通信工程综合实验室、鉴主15楼通信工程实验室（1） 指导教师签名：年月日 系主任（或责任教师）签名：年月日
音响放大器的设计与制作 学生姓名：刘洋 内容摘要： 本文介绍了音响的构成、功能、及工作原理，它由TDA2030芯片所组成的功放电路，LM324四运放大器为前置放大和音调放大构成，本身具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点。而TDA2030一款输出功率大，最大功率到达35W 左右，静态电流小，负载能力强，动态电流大既可带动4-16Ω的扬声器，电路简洁，制作方便、性能可靠的高保真功放，并具有内部保护电路。本设计的功能是将输入音频信号进行放大，是一种可普遍用于家庭音响系统、立体声唱机等电子系统中，便于携带，适用性强。 关键词：TDA2030 OTL 输出功率 LM324 Audio amplifier design and production Abstract: This article describes the sound of the composition, function, and principle, it is formed by the TDA2030 chip power amplifier circuit, LM324 quad op amp as the preamp and tone to enlarge constitute itself with supply voltage range, the static power consumption can be a single power use and low cost advantages. The TDA2030 a high output power, maximum power reaches 35W or so, the static current, load capacity, dynamic current can drive large 4-16Ωspeaker, circuit simplicity, making convenient and reliable high-fidelity power amplifier, and an internal protection circuit. This design feature is the input audio signal amplification, Is generally available for home audio systems, stereo player and other electronic system, portable applicability. Key words :TDA2030 OTL Output power LM324
电子电路 设计和仿真 Multisim 学院： 专业和班级： 姓名：学号： 数字时钟的Multisim 设计和仿真 一、设计和仿真要求 学习综合数字电子电路的设计、实现和调试 1.设计一个24或12小时制的数字时钟。 2.要求：计时、显示精确到秒；有校时功能。采用中小规模集成电路设计。 3.发挥：增加闹钟功能。 二、总体设计和电路框图 1.设计思路 1).由秒时钟信号发生器、计时电路和校时电路构成电路。 2).秒时钟信号发生器可由555定时器构成。 3).计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。 4).校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。2.电路框图
二、子模块具体设计 1.由555定时器构成的1Hz 秒时钟信号发生器。 由下面的电路图产生1Hz 的脉冲信号作为总电路的初输入时钟脉冲 图2.时钟信号发生电路 2. 分、秒计时电路及显示部分 -VC K ? OTT - ? THR ? T￡L1 - O0&I H L : ? r GND ，,, 48kQ R2 48kQ —10uF 士伯 DtiF ....... ■ ■ j - ■ ■ >100Q
在数字钟的控制电路中，分和秒的控制都是一样的，都是由一个十进制计数器和一个六进制计数器串联而成的，在电路的设计中我采用的是统一的器件74LS160D 的反馈置数法来实现十进制功能和六进制功能，根据74LS160D的 结构把输出端的0110 （十进制为6）用一个与非门74LS00引到CLR端便可置0，这样就实现了六进制计数。 由两片十进制同步加法计数器74LS160级联产生，采用的是异步清零法显示部分用的是七段数码管和两片译码器74LS48D 。 图3.分秒计时电路 3.时计时电路及显示部分 由两片十进制同步加法计数器74LS160级联产生，采用的是同步置数法， u1输出端为0011 （十进制为3）与u2输出端0010 （十进制为2）经过与非门接两片的置数端。 显示部分用的是七段数码管和两片译码器74LS48D 。
模拟电子技术课程设计 语 音 放 大 器 姓名：伍慧兰 学号：2015550828 班级：15通信工程1班 指导老师：罗光明 目录 一、设计目的 (2) 二、知识点和设计内容 (2) 三、设计方案 (3) 四、实验原理与参考电路 (4) （一）实验原理图如图1-2 (4) （二）实验原理 (5) 1) 前置放大器 (5) 2) 有源带通滤波器 (5) 3) 功率放大器 (6)
五、实验的主要元器件 (7) （一）元器件清单 (7) （二）部分器件的使用介绍 (8) 1) LM324芯片 (8) 2) TDA2030引脚图与应用电路参数 (12) 六、实验步骤 (13) （一）电路仿真实验 (13) （二）硬件实物实验 (19) 1) 前置放大器的焊接与调试 (19) 2) 有源带通滤波器 (20) 七、实验中的问题提出与解决方法 (24) 八、注意事项 (25) 九、实验感想 (26) 参考资料 (27) 语音放大器设计 一、设计目的 1、了解语音识别知识； 2、掌握集成运算放大器的工作原理及其应用； 3、掌握低频小信号放大电路、带通滤波器和功放电路的设计方法； 4、培养应用现代工具对模拟电子系统进行仿真测试、制作调试、故障检查及分析的能力； 5、培养市场素质、工艺素质、自主学习能力、分析问题解决问题的能力以及团队精神； 6、培养文献查阅与综述和撰写课程设计报告的能力。 二、知识点和设计内容 本实验的知识点为分立元件放大器或集成运放、有源滤波器、集
成功率放大器；涉及电子电路各个模块之间的联合调试技术。 三、设计方案 语音放大器设计的基本设计思路 分析可知本语音放大器应包括输入电路、前置放大器、有源带通滤波器、功率放大器、扬声器等几部分组成，如图1-1所示。 前置放大器可采用集成运算放大器，有源带通滤波器可采用LPF 和HPF 串联构成，功率放大电路选用集成功放。 设计的性能指标 通常语音信号非常微弱，需要经过放大、滤波、功率放大后才能驱动扬声器发声。假设语音信号为峰峰值不大于10mV 频率范围100Hz~3kHz 的正弦波，要求驱动8Ω1W 的扬声器。具体性能指标如下： 1、前置放大器：输入信号Uid ≤10mV ；输入阻抗Ri ≥100k Ω 2、有源带通滤波器：通带100Hz~3kHz ；增益Au=1 3、功放：最大不失真输出功率Pomax ≥1W ；负载阻抗R L =8Ω 4、输出功率连续可调；直流输出电压≤50mV ；静态电源电流≤100mA 输入 电路 前置 放大 带通 滤波 功率 放大 图1-1 语音放大电路原理框图

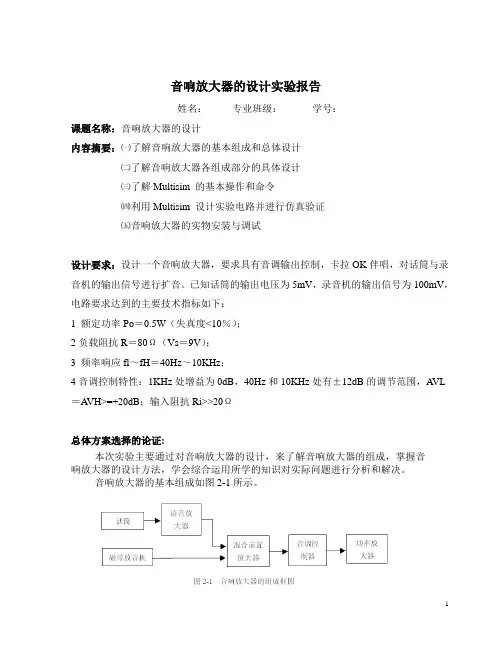

音响放大器的设计 内容摘要：㈠了解音响放大器的基本组成和总体设计 ㈡了解音响放大器各组成部分的具体设计 ㈢了解Multisim8的基本操作和命令 ㈣利用Multisim8设计实验电路并进行仿真验证 ㈤音响放大器的实物安装与调试 设计要求：设计一个音响放大器，要求具有音调输出控制，卡拉OK伴唱，对话筒与录音机的输出信号进行扩音。已知话筒的输出电压为5mV，录音机的输出信号为100mV，电路要求达到的主要技术指标如下： 1 额定功率Po＝0.5W（失真度<10％）； 2负载阻抗R＝20Ω（Vs＝15V）； 3 频率响应fl～fH＝40Hz～10KHz； 4音调控制特性：1KHz处增益为0dB，40Hz和10KHz处有±12dB的调节范围，A VL＝A VH>=+20dB；输入阻抗Ri>>20Ω 总体方案选择的论证: 本次实验主要通过对音响放大器的设计，来了解音响放大器的组成， 掌握音响放大器的设计方法，学会综合运用所学的知识对实际问题进行分 析和解决。 音响放大器的基本组成如图2-1所示。 从上图可以看到，音响放大器主要由语音放大器、混合前置放大器、 音调控制器和功率放大器等电路组成。设计时先确定整机电路的级数，再 根据各级的功能及级数指标要求分配各级电压增益，然后分别计算各级电 路的参数，通常从功放级开始向前级逐级计算。本题需要设计的电路为语 音放大器、混合前置放大器、音调控制器和功率放大器。根据题意的要求，

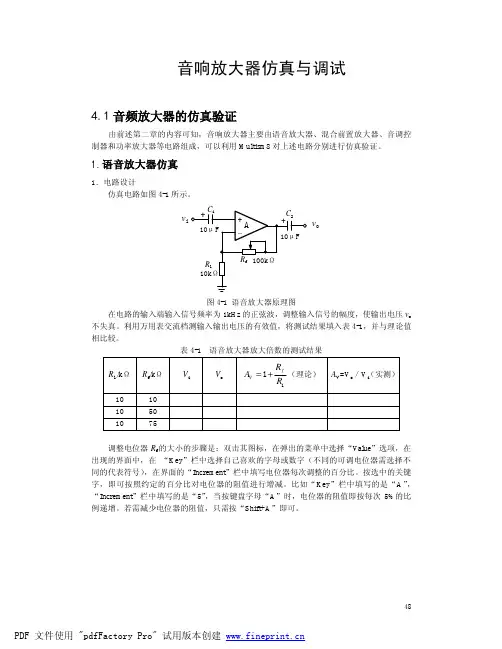

可得各级的增益分配如图2-2所示 最后，根据上图的增益分配，调节各个放大级的参数，便设计出理想 的音响放大器了。 单元电路的设计 1、语音放大器 由于话筒的输出信号一般只有5mv 左右，而输出阻抗达到20K Ω，所 以要求语音放大器的输入阻抗应远大于话筒的输出阻抗，而且不失真地放大声音信号，频率也应满足整个放大器的要求。因此，语音放大器可采用集成运放组成的同相放大器构成，具体电路如图2-3所示。图中，放大器的增益 f VF 1 R A 1R =+。 由于要求语音放大级的放大倍数为7.5，所以选择i R 10K =Ω，f R 采用 阻值为100K Ω的电位器，使放大器可以根据需要调整。 2、混合前置放大器 混合前置放大器的主要作用是将磁带放音机的音乐信号与语音放大器 的输出声音信号进行混合放大，可采用反相加法器实现，具体电路如图2-4所示。从图中可以看出，输出电压与输入电压之间的关系为： 1212f f o i i R R v v v R R ?? =-+ ??? （2-1） 式中，1i v 为话筒放大器的输出信号，2i v 为放音机的输出信号。另外， 图中的'R 是平衡电阻，大小为'1R R =//2R //f R 。
一、实验目的 1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能； 2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法； 3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。 4）培养设计开发过程中分析处理问题的能力、团队合作的能力。 二、实验要求 1）设计要求 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标： （1）频带宽度50Hz～20kHz，输出波形基本不失真； （2）电路输出功率大于8W； （3）输入阻抗：≥10kΩ； （4）放大倍数：≥40dB； （5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围； （6）所设计的电路具有一定的抗干扰能力； （7）具有合适频响宽度、保真度要好、动态特性好。 发挥部分： （1）增加电路输出短路保护功能； （2）尽量提高放大器效率； （3）尽量降低放大器电源电压； （4）采用交流220V，50Hz电源供电。 2）实物要求 正确理解有关要求，完成系统设计，具体要求如下： （1）画出电路原理图； （2）确定元器件及元件参数； （3）进行电路模拟仿真； （4）SCH文件生成与打印输出；
（5）PCB文件生成与打印输出； （6）PCB版图制作与焊接； （7）电路调试及参数测量。 三、实验内容与原理 音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。 v 图1 音频功率放大器的组成框图 1）前置放大级 音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，
课程设计说明书课程名称：音响放大器的设计 专业名称： 学生班级： 学生姓名： 学生学号： 指导老师：
课程设计任务书 设计目的 1)了解集成功率放大器内部电路工作原理 2)掌握其外围电路的设计与主要性能参数测试方法 3)掌握音响放大器的设计方法与电子线路系统的装调技术 设计要求和技术指标 1)技术指标 额定功率P≥0.3W，负载阻抗为10Ω，频率响应范围为50Hz-20KHz，输入阻抗大于20KΩ，放大倍数≥20dB。 2）设计要求 （1）设计话音放大与混合前置放大器、音调控制级、功率放大级； （2）选定元器件和参数，并设计好电路原理图； （3）在万能板或面包板或PCB板上进行电路安装调测； （4）测试输出功率； （5）测试输入阻抗； （6）撰写设计报告。 3）设计扩展要求 （1）能驱动额定功率P≥8W的扬声器； （2）电路电压放大级输出阻抗低，能带500Ω负载。
目录 第1章绪论 (1) 1.1 引言 (1) 1.2 音频功率放大器概述 (1) 1.3 音频功率放大器概述 (2) 第2章音响放大器设计 (3) 2.1 音响放大器简介 (3) 2.2 单元电路的设计 (3) 2.2.1 话音放大器 (3) 2.2.2 混响前置放大器............................................................................... 错误！未定义书签。 2.2.3 电子混响器....................................................................................... 错误！未定义书签。 2.2.4 音调控制器 (5) 2.2.5 功率放大器 (9) 2.3 总电路设计 (9) 第3章电路仿真结果 (13) 3.1 话放与混合级仿真 (13) 3.2 音调控制器的电路仿真 (13) 3.3 功率放大器的电路仿真 (15) 第4章音响放大器的安装与调试 (16) 4.1 电路安装 (16) 4.2 电路调试技术 (16) 4.3 整机功能试听 (17) 第5章心得体会 (18) 参考文献 (19) 附录A 音响放大器元件清单 (19) 附录B PCB板图 (20)
附件1： 学号：0121112370724 课程设计 题目语音放大电路的设计 学院 专业通信工程 班级通信GJ1101 姓名董沛 指导教师许建霞 2013 年 1 月 6 日
语音放大电路的设计 1 绪论 1.1 课题背景及目的 在日常生活和工作中，经常会遇到这样一些问题：如在检修各种机器设备时，常常需要能依据故障设备的异常声响来寻找故障，这种异常声响的频谱覆盖面往往很广，需要高亮度的声音以传达消息，例如校园广播，大型会议等，而仅仅凭人们自己的喉咙是无法实现的，因而要用到信号放大器。声音信号频率低，在放大的过程中极易受到外界的干扰，又如：在打电话时，有时往往因声音太大或干扰太大而难以听清对方讲的话，于是需要一种既能放大语音信号又能降低外来噪声的仪器……诸如以上原因，具有类似功能的实用电路实际上就是一个能识别不同频率范围的小信号放大系统。所以本课题要求采用集成运算放大器完成语音放大电路。有利于培养我的技开发能力和创新精神，并有一定的实用意义。 2实验目的 通过实验培养市场素质，工艺素质，自主学习能力，分析问题解决问题的能力及团队精神；通过实验总结回顾所学的模拟电子技术基础理论和基础实验，掌握低频小信号放大电路和功放电路的设计方法。 3设计原理 3.1 已知条件 → → → → 语音放大器是一个典型的多级放大器，其框图如上图所示，前置级主要完 成对小信号的放大，一般要求输入阻抗高，输出阻抗低，频带要求要宽，噪声要小。有源滤波器主要实现对输入信号高低音的调整。功率放大级主要决定了输出
功率的大小，非线性失真系数等指标,要求效率高，失真尽可能小，输出功率高。 因为max o P =5w,所以此时的输出电压L o R P V o max ==4.5V ，要使输入为10mV 的信号放大为4.5V 的输出，所需要的总放大倍数为 = =i v V V A 0 450 3.2性能指标 1）前置放大器 (1)输入信号Uid ≦10m Ｖ; (2)输入阻抗Ri=100K Ω； (3)共模抑制比KCMR ≧60dB 。 2）有源带通滤波器 带通频率范围３００Ｈｚ～３ＫＨz 。 3）功率放大器 ① 最大不失真输出功率Ｐomax ≥5W; ② 负载阻抗ＲL ＝４Ω； ③ 电源电压＋５Ｖ，＋１２Ｖ， 4）输出功率连续可调 ① 直流输出电压≤５０mV(输出开路时)； ② 静态电源电流≤１００mA(输出短路时)。 3.3 要求 1)选取单元电路及元件 根据设计要求和已知条件，确定前置放大电路、有源带通滤波电路、功率放大电路的方案，计算和选取单元电路的元件参数。 2)置放大电路的组装与调试 测量置放大电路的差模电压增益AUd 、共模电压增益AUc 、共模抑制比KCMR 、带宽BW?1、输入电压Ri?等各项技术指标，并与设计要求值行比较。 3)源带通滤波电路的组装与调试 测
