一、填空题
1.五类双绞线线缆的最高频率带宽为（）最高传输速率为（）
答案：带宽100HZ 传输速率 100Mb/s
2.T568-A线序：白绿，绿，白澄，（），（），橙，白棕，棕
答案：蓝白蓝
3.T586-B线序：白橙，橙，（），蓝，白蓝，绿，（），棕
答案：绿白棕白
4.按照光缆内使用光纤的种类不同，光缆又可以分为（单模光缆）、（多模光缆）单模光缆一般呈（黄色）。多模光缆一般呈（橙色）
5.综合布线的传输介质分为：（有线传输介质）（无线传输介质）
6. UTP中文称为非屏蔽双绞线。
7. GB50311-2007是《综合布线系统工程设计规范》国家标准
8.综合布线系统是集成网络系统的基础，它能满足电话、数据及电视系统等的传输要求，是智能大厦的实现基础。
9. 按照有无屏蔽层，双绞线分为屏蔽双绞线与非屏蔽双绞线
10.当今世界科学技术发展的主要标志是4C技术。
11.3A系统由建筑设备自动化系统通讯自动化系统办公自动化系统组成
12. 目前光缆的安装方式主要有三种，分别是（管理敷设）、（直设敷设）、（架空敷设）
13. 光缆连接器（）指的是装置在光缆末端使两根光缆实现光信号传输的连接器
14. 非屏蔽4对对双绞电缆的弯曲半径应至少为电缆外径的（ 4 ）倍。
15. 综合布线使用了3种标志：电缆标志、场标志和插入标志。其中（插入标志）最常用。
16. 按光在光纤中的传输可分为：(单摸光纤)和(多模光纤)
17.在综合布线工程中使用的光缆,室内距离的布线多采用_____,室外较长距离的多采用______。(多模光纤)(单模光纤)
18.预埋在墙体中间的金属管内径不宜超过______，直线布管______处设置暗线盒。（50mm）（30mm）
19. 水平子系统也称做水平干线子系统，其设计范围是从工作区的（信息插座）到（楼层配线架）
20.管理区子系统由（配线设备，输入/输出设备）组成。
21.（设备间）是安放通信设备的场所，也是线路管理维护的集中点。
22. 在综合布线系统中，安装在工作区墙上的信息插座应该距地面_______以上。30cm
23. 在我国常用的信息插座面板尺寸是____ × ___mm。86 86
24. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的______倍。4
25. 在管理子系统的管理方式中，标志管理包括_________、场标记、_________。电缆标记插入标记
26. 在配线子系统中，信息插座应离地面最小距离为（30）cm，与强电之间距离最小为( 20cm )。
27.大对数铜缆是以(25 )对为基数进行增加的。
28. 建筑群配线设备的英文缩写为CD，建筑物配线设备的英文缩写是（BD），
（楼层配线设备）的英文缩写是FD。
29. RJ连接头有两种：RJ-11连接头和________。
30. 垂直子系统一般使用的传输介质是（大对数电缆或者光缆）。
31. 光纤管理器件根据光缆布线场合要求分为两类，即光纤配线架和光纤接线箱。
32. 干线子系统的结合方法有______和_________.点对点端接，分支递减端接
33. 单模光纤的纤芯直径是（）8.3um.
34. 按T56B接线标准传输数据信号的引脚是（1.2.3.6）
35. 垂直型的干线布线路由主要采用（电缆孔和电缆井）
二、选择题
1.屏蔽每对双绞线对的双绞线称为（d）
a.UTP
b. FTP
c. SCTP
d. STP
2. 类双绞线（CAT5）的最高传输速率为（A）
A 100Mbit/s
B 155Mbit/s
C 250Mbit/s
D 600Mbit/s
3.现代世界科技发展的一个主要标志是4C技术，下列哪项不属于4C技术。( )D A．Computer B．Communication C．Control D．Cooperation
4.我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。
其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( )建筑智能化系统集成。A
A．系统集成中心
B．综合布线系统
C．通信自动化系统
D．办公自动化系统
5.综合布线一般采用什么类型的拓扑结构。( )D
A．总线型
B．扩展树型
C．环型
D．分层星型
6.下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。( )D A．确定工作区数量和性质
B．主要考虑近期需求，兼顾长远发展需要
C．制定详细的设计方案
D．多方征求意见
7.下列哪种不属于智能小区的类型( )D
A．住宅智能小区
B．商住智能小区
C．校园智能小区
D．医院智能小区
8.建筑智能化系统不包括（）D
A. BA
B. CA
C. OA
D. GA
9. 综合布线系统的拓扑结构一般为（B）
.A.总线型 B.星形 C.树形 D.环形
10.GB50311-2007《综合布线系统工程设计规范》中，将综合布线系统分为（C）个子系统
.A.5 B.6 C.7 D.8
11. 屏蔽每对双绞线对的双绞线称为（）
A，UTP B,FTP C,SCTP D,STP
12. 信息插座在综合布线系统中主要用于连接（A ）
A 工作区和配线子系统
B 配线子系统和管理子系统
C工作区和干线子系统 D 管理子系统和干线子系统
13. （在下列传输介质中，那种传输介质的抗电磁干扰性最好？ C
A. 双绞线
B. 同轴电缆
C. 光缆
D.无线介质
14. 综合布线系统中直接与用户终端设备相连的部分是（A）
A 工作区
B 配线子系统
C 干线子系统
D 管理
15.信息插座在综合布线系统中主要用于连接（A ）
A 工作区和配线子系统
B 配线子系统和管理子系统
C工作区和干线子系统 D 管理子系统和干线子系统
16.下列哪种不属于智能小区的类型是（D）
A住宅智能小区 B商住智能小区 C校园智能小区 D医院智能小区
17.综合布线一般采用什么类型的拓扑结构。 (D )
A总线型 B扩展树型 C环型 D分层星型
18. 以下哪类不是双绞线的类型？D
A．5类 B. 6类 C. 超5类 D. 超6类
19基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置低的场合，主要以（ B ）作为传输介质。
A 同轴电缆
B 铜质双绞线
C 大对数电缆
D 光缆
20. 综合布线系统的基本形式分为基本型、增强型、综合型，其中增强型适用于（）
A、适用于综合布线系统中配置标准较低的场合，用铜芯双绞线电缆组网。
B、适用于综合布线系统中中等配置标准的场合，用铜芯双绞线电缆组网。
C、适用于综合布线系统中配置标准较高的场合，用光缆和铜芯双绞线电缆混合组网。
21. 以下哪些不属于4C技术（ D ）
A.控制技术
B.通信技术
C.计算机技术
D.图形处理技术
22. 5类线的最大网段长（）米。
A．25米 B. 50米 C.100米 D.150米
答案：C.100米。
23. 线缆不放在管和线槽内的管径与截面利用率，应该根据不同类型的线缆做出不同的选择。布防线缆在线槽内的截面利用率为（ A ）。
A 30%~50%
B 40%~50%
C 50%~60%
D 25%~35%
24. 非屏蔽双绞线在敷设中，弯曲半径应至少为线缆外径的（D）
A 1倍
B 2倍
C 3倍
D 4倍
25.屏蔽每对双绞线对的双绞线称为（D）。
A UTP
B FTP
C ScTP
D STP
26在综合布线系统中，室内光线布线一般采用（b）光缆
A.30um/125um
B.62.5um/125um
C.100um/140um
D.8.3um/125um
27.对于电话语音系统，楼层配线间内的线路管理器件应选用（A）
A.110数据配线架
B.RJ45数据配线架
C.光纤配线架
D.光纤接线箱
28.综合布线一般采用什么类型的拓扑结构(D)
总线型 B,树型 C.环形 D,星型
29. 下列（）不属于水平子系统的设计内容。
A布线路由设计 B管槽设计
C设备安装、调试 D线缆类型选择、布线材料计算
30. 下列关于垂直干线子系统设计的描述，错误的是( )。D。
答案：A：干线子系统的设计主要确定垂直路由的多少和位置、垂直部分的建筑方式和垂直干线系统的连接方式。
B：综合布线干线子系统的线缆并非一定是垂直分布的。
C：干线子系统垂直通道分为电缆孔、管道、电缆竖井3种方式。
D：无论是电缆还是光缆，干线子系统都不受最大布线距离的限制。
31. 不属于桥架结构分类的是（D）
A．梯级式 B.托盘式 C.槽式 D.管式
基本链路全长小于等于（）米。A
A、 90
B、 94
C、 99
D、 100
32. 通道链路全长小于等于( )。D
A、 80
B、 90
C、 94
D、 100
33. 双绞线扭绞的目的是（）、B
A.降低成本
B.减少电磁辐射和电磁干扰
C.减小体积
D.工艺需要
34. 七类双绞线电缆最高频率带宽为（）C
A.100MHz
B.250MHz
C.600MHz
D.200MHz
35.综合布线使用了3种标志：电缆标志、场标志和插入标志，其中，（B）标志最常用。
A．电缆标志 B. 场标志 C. 插入标志 D. 管理标志36.下列关于电磁干扰（EMI），正确的是（ C ）
A通信电缆的长度与EMI的工作频率无关
B通信电缆适合安装在电梯井中
C光缆距干扰源越远，受到的EMI越小
D通信电费安装在钢管中可减少EMI
37．关于特性阻抗正确的叙述是（ A ）
A电缆的特性阻抗是指电缆的电阻
B通信电缆特性阻抗必须和与其连接的接插件的特性阻抗相匹配
C同轴电缆的特性阻抗相同
D通信电缆越小，特性阻抗越大
38.双绞线可分为非屏蔽双绞线和屏蔽双绞线两大类，它们的英文缩写是？
a、UTP和STP
b、STP和UTP
c、100Base-TX、100Base-T2
39. ACR和FC的英文意思是（ A ）。
a、衷减—串音衰减比率和光纤信道
b、衷减—串音衰减比率和楼层配线设备
c、异步数据单元和楼层配线设备
40. 以太网100BASE-TX标准规定的传输介质时（ B ）。
（1）A.3类UTP B.5类UTP C.单模光纤 D.多模光纤
41、将双绞线制作成交叉线（一端按EIA/TIA 568A线序，另一端按EIA/TLA 568B 线序），该双绞线连接的两个设备可为（ A ）。
A.网卡与网卡
B.网卡与交换机
C.网卡与集线器
D.交换机的以太口与下一级交换机的UPLINK 口
42、布线实施后需要进行测试，在测试线路的主要指标中，（1）是指一对相邻的另一对线通过电磁感应所产生的偶合信号。（2）是由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素，造成信号沿链路传输时的损失。
（1）A. 近端串绕 B. 衰减值 C. 回波损耗 D. 传输延迟答案：
（2）A. 近端串绕 B. 衰减值 C. 回波损耗 D. 传输延迟答案：
43、通常情况下，信息插座的安装位置距离地面的高度为（ C ） cm。（1）A. 10～20 B. 20～30 C. 30～50 D. 50～70
44、工作区安装在墙面上的信息插座，一般要求距离地面（ B ）cm以上。
A.20
B.30
C.40
D.50
45. 以下表示建筑物配线设备的符号或缩写词是（D）
A.BO
B.CD
C.CP
D.BD
46. 双绞线的电气特征FEXT表示（）
A.衰减
B.衰减串扰比
C.近端串扰
D.远端串扰
47. 建筑群配线设备的符号或缩写词是（ C ）
A.BO
B.CD
C.CP
D.BD
48. 机柜外形可分为立式、挂墙式和什么
A、落地式
B、便携式
C、开放式
D、简易式
49.以下标准中，（A ）不属于综合布线系统工程常用的标准。A 日本标准 B 国际标准 C 北美标准 D 中国国家标准
50. 下列（C ）不属于水平子系统的设计内容。A 布线路由设计 B 管槽设计 C 设备安装、调试 D 线缆类型选择、布线材料计算
51. 新版国家标准GB50311:2007中对以往综合布线的六个子系统结构增加了一个新的内容，称为，从而构成了七个子系统。 D
A、交接间
B、配线间
C、管井
D、进线间
52多模光纤采用的是哪种光源。A
A、LED
B、激光
C、红外线
D、蓝光
53综合布线系统中直接与用户终端设备相连的子系统是。A
A、工作区子系统
B、水平子系统
C、干线子系统
D、管理子系统
54超 5 类电缆的支持的带宽为。A
A．100MHz B、 150MHz C、 250MHz D、 600MHz
55.常见的62.5/125μm多模光纤中的62.5μm指的是。A
A、纤芯外径
B、包层后外径
C、包层厚度
D、涂覆层厚度
56. （）子系统，主要实现建筑物与建筑物之间的通信连接A
A 建筑群子系统
B 配线子系统
C 干线子系统
D 管理子系统
57. 下列关于防静电活动地板的描述，错误的是（D）
A、缆线铺设和拆除均简单、方便，能适应线路增减变化
B、地板下空间大，电缆容量和条数多，路由自短接节省电缆费用
C、不改变建筑结构，即可以实现灵活布线
D、价格便宜，且不影响房屋的净高
58. 关于跳线的选用原则，不正确的是（ c）
A、每个信息点需要一条跳线
B、跳线的长度通常为2~3厘米，最长不超过5厘米
C、如果采用六类或七类布线，从节约投资的角度看，可以手工制作跳线
D、若采用多模光纤光缆，光纤跳线的必须采用多模光纤
59.集合点在缩略词中用（A）来表示。
A . CP
B . TO
C . TP
D . FD
60. 关于双绞线的线序的说法正确的是（D）
A．568B和568A标准规定的线序一致。
B．568B规定的线序的速率更快
C．568A规定的线序的稳定性更高。
D．当跳线用于交叉线时，一端用568B线序，一端用568A线序。
61. 下列关于跳线的选用原则，不正确的是（C）
A．每个信息点需要一条跳线。
B．跳线长度通常为2-3米。最长不超过5米
C. 如果采用六类或7类布线，从节约商角度看，可用手工制线
D．若采用多模光纤光缆，光纤跳线采用多模光纤。
62. 下列材料里，哪个不是综合布线施工结束时所要做的总结材料（D）
A．布线工程图
B. 测试报告
C．验收报告
D．软件手册
63. 安装在商业大楼的桥架，必须具有足够的支撑能力（C）的设计是从下方支撑桥架。
A 吊架
B 吊杆
C 支撑架
D J型钩
三、判断题
1. 六类线（CAT6）的传输频率为1-150MHZ 错
2. 综合布线系统只适用于企业、学校、团体，不适合家庭综合布线。（×）
3. UTP为屏蔽双绞线。（F）
4. 在同一层若干电信间之间宜设置干线路由。
（√）
5 设备间是在每一栋大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。（√）
6.安装在墙面或柱子上的信息插座底部离地面的高度宜为 30cm以下。（×）
7. 单模和多模光纤的区别在于他们能够携带信号的数量。（错）
8.双绞线绞在一起是为了消除干扰（y）
9. 综合布线一般采用分层星形类型的拓扑结构。
10. 3类语音大对数电缆的标准芯数是25对。（√）
11. 常用的双绞线电缆其特性阻抗为 100欧姆。（√）
12. 综合布线的网络结构以树形结构为主。（√）
13. 建筑物垂直干线布线通道只采用电缆井的方式。（×）
14. 光纤主要用于高质量信息传输及主干连接,按信号传送方式可分为多模光纤和单模光纤两种,在水平连接上主要使用单模光纤,在垂直主干上主要使用多模光纤。（×）
15. 在建筑群子系统中，线缆布设方式只有地下电缆管道、电缆沟和直埋方式这几种。( F )
16. 干线子系统只能用光纤做传输介质（ F）
17. 设计综合布线时，对用户业务的需求分析可有可无（F ）
18. 管道缆线直线管路的管径利用率应为50%~60%（T ）
19.非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6倍（F ）
20.电信间跳线和设备电缆的最大长度不能超过 5 米。（ T ）21安装在墙面或柱子上的信息插座底部离地面的高度宜为30cm以下。（F）22综合布线系统工程的验收，标志着综合布线系统工程的结束（F）23双绞线电缆施工过程中，可以混用T568A和T568B方式（ F）24. 楼层配线架一定要在每一层楼都设置。（×）
4、配线子系统信道的最大长度不应大于100m。（√）
24. 干线只能使用大对数电缆作为传输介质（F ）
25. IP一定不是英特网协议的缩略词（F ）
26. 48口交换机比24口交换机的口更多的口所以我们现实生活中只用48口交换机即可（）错误
27. 管理子系统的管理方式有电缆标志和场标志两种。（F ）
28.光纤中的光信号能进行多向传输。
29. 建筑子系统的设计步骤有需求分析，技术交流，阅读建筑物图纸，建筑群子系统管槽路由设计（∨）
30. 综合布系统工程的验收标志着综合布线系统工程的结束（F）
31. 多模光纤比单模光纤传播速度快（F）
32. 直通跳线的做法是两端水晶头打线都遵循T568A或T568B标准。（对）
33. .设备间与管理间必须单独设置。（错）
34. 单模光缆采用发光二级管作为光源（错）
四、简答题
1.建筑的定义：
答：通过对建筑物的四个基本要素（即结构、系统、服务和管理）以及它们之间的内在
联系进行最优化设计，提供一个投资合理又拥有高效、便利安全的环境空间。
智能建筑
能够帮助建筑的主人、财产的管理者和拥有者意识到，他们在开支、生活舒适、商务活动和人身安全。全面得到最大的利益回报.
2. 光纤传输优点有哪些？
答：1.频带宽 2.损耗低 3.重量轻 4、抗干扰能力强5.保真度高6.工作性能可靠7.成本不断下降。
3. 电缆的定义？
答双绞电缆即双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕在一起而制成的一种通用配线，属于信息通信网络传输介质。
4. 综合布线系统的基本概念？
答：综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，
同时也使这些设备与外部通信网络相连。
5. 简述超5类双绞线缆的优点？
答：超5类线衰减小，串扰少，并且具有更高的衰减与串扰的比值和信噪比、更小的时延误差，性能得到很大提高。
6.简述桥架的分类？
按其结构可分为：梯级式、托盘式、槽式
按其表面工艺分为：电镀彩（白）锌类。电镀后再粉末静电喷涂累。热浸镀锌类。
7.简述非屏蔽双绞线电缆（UTP）的优点，以及常见UTP型号？
无屏蔽外套、直径小、节省所占空间；
质量小、易弯曲、易安装；
将串扰减至最小或加以排除；
具有阻燃性；具有独立性或灵活性，适用于综合布线系统。
常见UTO型号： 5类双绞线超5类双绞线 6类双绞线 7类双绞线
8. 综合布线系统的特点有哪些？
1、兼容性
2、开放性
3、灵活性
4、可靠性
5、先进性
6、经济型
9.简述双绞线的含义及分类
1、含义
双绞电缆即双绞线，是由两条相互绝缘的导线按照一定的规格互相缠绕在一起而制成的一种通用配线，属于信息通信网络传输介质。
2、分类
按照有无屏蔽层分为：屏蔽双绞线与非屏蔽双绞线
按照线径粗细分为：5类、超5类和六类线，以及最新的7类线
10.光纤传输的优点有哪些？
1、频带宽
2、损耗低
3、重量轻
4、抗干扰能力强
5、保真度高
6、工作性能可靠
7、成本不断下降
11. 光线传输优点
频带宽损耗低重量轻抗干扰能力强保真度高工作性能可靠成本不断下降
12.非屏蔽双绞线的优点
（1）无屏蔽外套，直径小，节省所占用的空间；
（2）重量轻，易弯曲，易安装；
（3）将串扰减至最小或加以消除；
（4）具有阻燃性；
（5）具有独立性和灵活性，适用于结构化综合布线。
（6）非屏蔽双绞线，安装简单，实际使用效果好。
13综述智能建筑和综合布线的关系
综合布线系统是智能建筑的重要组成部分，它把智能建筑内的通信、计算机和各种设施及设备相互连接，形成完整配套的整体，以满足高度智能化的要求。由于综合布线系统能适应各种设施当前的需要和今后的发展，具有兼容性、可靠性、灵活性和管理科学性等特点，所以它是智能建筑能够保证高效、优质服务的基础设施之一。
14双绞线的特点
计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合(如电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。现在使用的UTP可分为3类、4类、五类和超五类四种。其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快读以太网(100Mbps)的首选介质;超五类UTP 的用武之地是千兆位以太网(1000Mbps)。
15简述综合布线系统的基本形式及适应场。
答：基本型，适用于综合布线系统中配置标准较低的场合，用铜芯双绞线电缆组网；增强型，适用于综合布线系统中配置标准标准的场合；综合型，适用于综合布线系统中配置标准较高的场合。
16. 引起光钎连接损耗的人为因素有哪些？
答 1 端面分离 2轴心分离 3轴心倾斜 4端面质量 5 接续点附近光前物理变性
17.综合布线系统的设计流程：1获取建筑物平面图2分析用户需求3系统结构设计4布线路由设计5绘制布线施工图6编制布线用料清单
18.综合布线系统的设计要点1实用性2灵活性3开放性4模块化5扩展性6经济型
20. 建筑群布线子系统管槽路由地下方式的设计优缺点是什么？
优点：电缆有最佳的保护措施，比较安全，可延长电缆使用的年限；产生障碍机会少，不易影响通信，有利于使用和维护；线路隐蔽、环境美观、整齐有序、较好布置；铺设电缆方便，易于扩建或更换。
缺点：施工难度大，技术要求复杂且较高；初次工程投资较高；要有较好的建筑条件；与各种地下管线设施产生的矛盾较多，协调工作较复杂。
21. 光纤传输的原理是什么？
光波在光纤中的传播过程是利用光的折射和反射的原理来进行的，一般光纤芯子的直径要比传播光的波长高级十倍以上。首先由发光二极管LED或注入型激光二极管ILD发出光信号沿光媒体传播，在另一端则有PIN或APD光电二极管作为检波器接收信号。
22.
专业：网络科目：网络综合布线 一、单项选择题 1．设备间里的最高温度不能超过摄氏（）度。 A．30 B．20 C．40 D．35 答案：A 2．根据设计等级估算，对于基本型设计方案每（）平方米设置一个信息插座A．40 B．30 C．20 D．10 答案：B 3．六类双绞线电缆最高频率带宽为（） A．250MHz B．200MHz C．600MHz D．100MHz 答案：D 4．综合布线的拓扑结构为（） A．树型 B．环型 C．星型 D．总线型 答案：C 5．“3A”智能建筑3A指的是（）
A．BA CA OA B．FA BA DA C．BA CA FA D．MA OA TA 答案：A 6．有线通信是利用（）来充当传输导体的 A．红外线 B．铜缆或光缆 C．卫星 D．电磁波 答案：B 7．有线通信是利用（）来充当传输导体的。 A．电磁波 B．卫星 C．红外线 D．铜缆或光缆 答案：D 8．六类双绞线电缆最高频率带宽为（） A．100MHz B．200MHz C．600MHz D．250MHz 答案：A 9．综合布线系统中用于连接楼层配线间和设备间的子系统是（）A．干线子系统 B．水平子系统 C．管理子系统
D．工作区子系统 答案：A 10．常见的125μm多模光纤中的μm指的是（）A．纤芯外径 B．包层后外径 C．包层厚度 D．涂覆层厚度 答案：A 11．双绞线电缆型式代码表示法中最后一位表示的是（）A．绝缘代号 B．护套代号 C．派生代号（频率/阻抗） D．导体代号 答案：C 12．双绞线电缆根据是否有屏蔽层分为（） A．FTP UTP B．STP-a FTP C．FTP ScTP D．STP UTP 答案：D 13．10Base2中，10代表（） A．10MHZ B．10Mbps C．10小时 D．10Mp 答案：B 14．常见的125μm多模光纤中的μm指的是（）
综合布线试题 一．计算题 1. 在某一楼层中共有48个工作区，每个工作区内有2个信息插座，楼层配线架在该楼层中部，其中信息插座距楼层配线架最近的距离为28米，最远的为69米，端接容差为6米，请计算该楼层布线共需要多少箱线？ 已知：I/O=48×2=96个，S=28米，L=69米 则：（A．平均电缆长度 () []) ( 35 . 59 6 28 69 55 .0米 = + + = （B． ) / 5( 14 .5 35 . 59 305箱 根 ≈ ÷ ——向下取整 （C． ) 20 (2. 19 5 96箱 = ÷ ——向上取整 答：该楼层布线共需20箱线。 2. 如图：N＝9m，F＝22．5m，端接容差(可变)取6m，I/O为140。求这项工程需用多少箱线？ 每箱最大可订购电缆长度÷电缆走线的平均长度＝每箱的电缆走线数量 布线平均长度为(N十F)／2＝16m，10％备用长度为16m×10％＝1．6m，端接容差(可变)取6m，则缆线平均走线长度为16m十1．6m十6m＝23．6m。 305m÷23．6m＝12．92根／箱（取12） 每个信息插座需要l根双绞电缆，电缆走线总数等于信息插座总数，故这里的电缆走线根数／箱，只能向下取整数(12)，所以 信息插座总数÷电缆走线根数／箱＝箱数 140÷12＝11．7，向上取数，应订购12箱。
答：需用12箱线。 1. 综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性、经济性 2. 综合布线工作区的面积一般取9m2。 3. 信息插座的接线方式T568A、T568B。 4. 建筑群干线缆线为1500m，建筑物干线缆线为500m，配线缆线最大长度为90 m。 5. 智能大厦在建筑上包括：建筑设备自动化系统、办公自动化系统、通信自动化系统。 6. 干线子系统布线的拓扑结构有：星形拓扑结构、总线拓扑结构、环形拓扑结构、树状拓扑结构。 7. 设备间机架与机柜前面的净空间应不小于800 mm后面的净空间不小于600 mm。 8设备间的最小使用面积不得小于20 m2。 9. 综合布线系统的国家标准有：GB/T50311-2000设计规范、GB/T50312-2000验收规范 10. 综合布线系统设计指标是指综合布线相对独立的通道、缆线、相关连接硬件的技术性能指标。 11. 设备间供电可采用直接供电和不间断供电相结合的方式。 12. 综合布线的测试从工程角度可分为两类，即认证测试与验证测试 13. 综合布线系统工程验收方式有：施工前检查、随工检验或隐蔽工程签证、竣工检验。 14. 当给定楼层交接间所要服务的信息插座离干线的距离超过75m或每个楼层的信息插座超过200个时，就需要设置一个二级交接间。 15. 大开间水平布线设计方案有多用户信息插座设计方案、转接点设计方案。 16. 从建筑群配线架到楼层配线架的距离不应超过2000 m，从建筑物配线架到楼层配线架的距离不应超过 500m。 17. 建筑物的干线系统通道可采用电缆孔、和电缆竖井两种方法。 18. 设备间的温度为100C~300C，湿度为20%~80%，照明度不应低于200lx。 19. 综合布线系统的组成：工作区子系统、水平子系统、垂直干线子系统、设备间子系统、管理子系统、建筑群子系统。 20. 信息插座的类型：3类信息插座模块、5类信息插座模块、超5类信息插座模块、千兆位插座模块、光纤插座模块、多媒体插座模块。 21. 楼层交接间与二级交接间之间的接合方法：点对点端接法、分支接合方法、电缆直接端接法 22. 设备间的环境条件：温度和湿度、尘埃、空调系统的选用、照明、噪声、电磁场干扰 23. 综合布线的设计等级：基本型设计等级、增强型设计等级、综合型设计等级 24. 综合布线采用的主要布线部件：建筑群配线架（CD）、建筑物配线架（BD）、楼层配线架（FD）、转接点（TP）、信息插座（TO）。 25. 我国颁布的通信行业标准（YD/T926）的适用范围是跨越距离不超过 3000 m、建筑总面积不超过100万 m2的布线区域。
综合布线 一：填空题 1．光纤主要用于高质量信息传输及主干连接,按信号传送方式可分为多模光纤和单模光纤两种,在水平连接上主要使用多模光纤,在垂直主干上主要使用单模光纤。 2．UTP中文称为非屏蔽双绞线。 3．STP/ScTP中文称为屏蔽双绞线。 4．T568B的线序排列1白橙2 橙3白绿4 蓝5白蓝6绿7白棕8 棕。 5．光纤分为多模光纤和单模光纤。 6．随着网络传输速率的不断提高，布线系统出现了五类100MHz产品，网络接口也逐渐向RJ45统一，用于端接传输数据线缆的配线架采用19英寸英寸RJ45口110配线架，此种配线架背面进线采用110端接方式，正面全部为RJ45口用于跳接配线，它主要分为24口，36口，48口，96口几种，全部为19英寸机架/机柜式安装 7．目前，结构化布线设计一般采用国际标准的结构化布线系统，将语音、数据的配线统一在一套布线系统中。系统设计一般按六个子系统进行设计: 1．工作区子系统： 2. 水平配线子系统： 3. 垂直干线子系统： 4. 设备间子系统5. 管理子系统： 6. 建筑群子系统 8．为便于今后的升级、电缆更换以及与表面压力和周围环境相隔离，铺设管道是一个较好的方法。9．路由总长度（不仅仅指楼间）——大楼间采用室外级的局域网双绞线电缆，其总长度要限制在90米之内。如果铺设的距离在100米到300米之间，则应该选择光缆。 10．线槽内布放电缆应平直，无缠绕，无长短不一。如果线槽开口朝侧面，电缆要每隔1米绑扎固定一次. 11．两台HUB或者交换机互联时应使用交叉网线. 12．综合布线的设计等级有基本型综合布线和增强型综合布线。 13．TIA/EIAT568A 标准的排列线序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。 14．UTP链路标准定义两种链路的性能指标，永久链路(Permanent Link)和通道(Channel) 二：名词解释 1.EMC 是指：欧洲电磁兼容性标准 2.FTP 双绞线是指：铝箔屏蔽双绞线 3.STP 双绞线是指：轻型薄膜屏蔽双绞线 4.NEXT 是指：近端串音 5.TIA/EIA 568A是指什么标准：北美综合布线标准 三：选择题 1.双绞线的有效传输范围是： A.500米 B.300米 C.100米 D.50米 2.具有很强异种网互联能力的广域网络设备是。 A、路由器 B、网关 C、网桥 D、桥路器 3.使用网络时，通信网络之间传输的介质，不可用_________。 A、双绞线 B、无线电波 C、光缆 D、化纤 4.一座办公大楼内各个办公室中的微机进行联网，这个网络属于_______。 A、WAN B、LAN
2. 工作区子系统的安装施工 一．填空题： 1. 工作区子系统主要的设备是：信息插座、网络跳线。 2. 工作区子系统的信息插座与计算机设备的距离保持在5米范围内。 3. 工作区子系统又称为服务区子系统，它是由终端设备至信息插座连接器件组成的。 4. 双绞线电缆的每一条线都有色标，以易于区分和连接。一条4对电缆有四种本色，即 棕、绿、蓝和橙 5. 按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为屏蔽双绞线和非屏蔽双绞线两大类。 6. 根据适应环境的不同，信息插座可分为墙上型、桌上型和地上型3种类型。 7. 信息插座由底盒、面板和模块三部分组成。 8. 在综合布线系统中，安装在工作区墙壁上的信息插座插座应该距离地面30cm以上，每个工作区配置1个电源插座，信息插座和电源插座应保持2米的距离。 9.两端RJ-45水晶头中的线序排列完全相同的跳线称为直通线，适用于计算机 到异种设备连 接。 10．交叉线在制作时两端RJ-45水晶头中的第1，2，3 线和第3，6，1线应对调。即两端RJ-45水晶头制作时，一端采用568-A标准，另一端采用568-B标准。 二、选择题(答案可能不止一个) 1. 非屏蔽双绞线电缆用色标来区分不同的线对，计算机网络系统中常用的4对双绞线电缆有4种本色，它们是( c ) A. 蓝色橙色绿色和紫色 B. 蓝色、红色、绿色和棕色 C. 蓝色橙色绿色和棕色 D. 白色橙色、绿色和综色 2. 目前在网络布线方面，主要有两种双绞线布线系统在应用，即(B,C, ) A. 4类布线系统 B. 5类布线系统 C. 超5类布线系统 D. 6类布线系统 3. 信息插座在综合布线系统中主要用于连接( A ) A. 工作区子系统与水平干线子系统 B. 水平干线子统与管理子系统 C. 工作区子系统与管理子系统 D. 管理子系统与垂直干线子系统 4. 工作区安装在墙面上的信息插座，一般要求距离地面(B)cm以上。 A. 20 B.30 C. 40 D. 50 5. 布线系统的工作区，如果使用4对非屏蔽双绞线作为传输介质，则信息插座与计算机终端设备的距离保持在( C )以内。 A. 2m B. 90 C. 5m D. 100m 6. 一个信息插座到管理间都用水平线缆连接，从管理间出来的每一根4对双绞线都不能超过(C ) A.80 B. 500 C. 90 D.100 7. 双绞线的传输距离一般应不超过D( ) A.20 B.50 C.90 D.100
填空题： 1、安装在墙上的信息插座，其位置宜高出地面300mm左右。如房间地面采用活动地板时，信息插座应离活动地板地面为350mm 。 2、综合布线系统（GCS）应同时能支持电话、数据、图文、图像等多媒体业务的需要。 3、干线子系统垂直通道有电缆孔、管道、电缆竖井等三种方式可供选择，垂直通道采用电缆竖井方式。水平通道可选择预埋暗管或电缆桥架方式。 4、在工作区的跳线的最大长度不能超过 5 米。 5、水平干线子系统双绞线的长度最长不能超过 90 米。 6、综合布线系统可分为工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统、 7、水平干线子系统用线一般为双绞线。 8、光纤按模式可分为单模光纤和多模光纤。 9、一般的光纤不用其它介质的情况下可走 6000 到 8000 米。 10、常见的光纤接头类型可分为ST型、SC型、FC型、 PC型、APC型、UPC型。 11、电缆桥架可分为梯级式、托盘式、糟式三种类型。
12、对于终接在连接件上的线对应尽量保持扭绞状态，非扭绞长度，5类线必须小于 6 mm 13、双绞线大至可分为屏蔽双绞线STP和非屏蔽双绞线UTP两大类。 14、写出你知道的布线厂商（至少5个）朗讯、IBM、美国西蒙、安普公司、德国科龙、唯康通信 TCL。 15、一箱普通的双绞线有 305米。 16、超5类双绞线，在不用其它设备的帮助下最多可走100 米。 17、100BaseTX的大至意思是传输速率为100Mbit/s的基带传输。 18、5类双绞线可传输100 M b p s。 19、垂直干线子系统为提高传输速率，一般选用光纤为传输介质。 20、综合布线系统使用三种标记：电缆标记，区域标记和接插件标记。其中接插件标记最常用，可分为：不干胶标记条标识或插入式标识两种，供选择使用。 选择题： 1．现今的综合布线一般采用的是（ C ） A．总线型拓扑结构B．环型拓扑结构 C．星型拓扑结构D．网状拓扑结构 2．水平干线布线系统涉及到水平跳线架，水平线缆，转换点，（ A ）等A．线缆出入口/连接器B．主跳线架
网络综合布线技术理论测试题ZHT-3 组别姓名成绩 一、单项选择题 1. 在垂直干线布线中，一般不使用线缆类型是( )。(C) A. 超5类4对双绞线 B. 光纤 C. 同轴电缆 D. 6类双绞线 2. 多模光纤传输1Gbit/s网络的最长传输距离是( )。(B) A. 500m B. 550m C. 2000m D. 5000m 3. 综合布线系统的六类线，在满足各项指标的情况下，传输带宽可达到( )。(C) A. 100MHz B. 200MHz C. 250MHz D. 300MHz 4. 无线局域网的标准802. 11 中制定了无线安全登记协议，简称( )。(C) A. MAC B. HomeRF C. WEP D. TDMA 5. 1000BASE～LX表示( )。(B) A. 1000兆多模光纤 B. 1000兆单模长波光纤 C. 1000兆单模短波光纤 D. 1000兆铜线 6. 水晶头，专业术语为连接器。(C) A. RJ11 B. RJ23 C. RJ45 D. RJ49 7. 综合布线系统设计中，大对数主干电缆的对数应在总需求线对的基础上至少预留( )备用线对。(B) A. 5% B. 10% C. 20% D. 50% 8.有线传输介质是指在两个通信设备之间实现的( )连接部分。(A) A.物理 B. 数据 C. 光纤 D. 理论 9. 根据TIA/EIA568A 规定，信息插座引针1、2 脚应接到( )。(C) A. 线对1 B. 线对2 C. 线对3 D. 线对4 10. 根据TIA/EIA568B 规定，信息插座引针1、2 脚应接到( )。(B) A. 线对1 B. 线对2 C. 线对3 D. 线对4 11. 光纤规格62. 5/l25 中的62. 5 表示( )。(A) A. 光纤芯的直径 B. 光纤包层直径 C. 光纤中允许通过的光波波长 D. 允许通过的最高频率 12. “62. 5/125μm多模光纤”的62. 5/125μm指的是( )。(A) A. 光纤内外径 B. 光纤可传输的光波波长 C. . 光缆内外径 D. 光缆可传输的光波波长 13. 影响光纤熔接损耗的因素较多，影响最大的是( )。(A) A. 光纤模场直径不一致 B. 两根光纤芯径失配 C. 纤芯截面不圆 D. 纤芯与包层同心度不佳
1．填空题 （1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他控制信息技术的标准应用系统。 （2）综合布线系统是集成网络系统的基础，它能满足数据、语音及图像的传输要求，是智能大厦的实现基础。（3）在GB 50311—2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、及综合型三种常用形式。 （4）综合布线系统包括7个子系统，分别是工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统和建筑群子系统，进线间子系统。 （5）在工作区子系统中，从RJ—45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过 5 m。（6）安装在墙上或柱上的信息插座应距离地面 30 cm以上。 （7）水平子系统主要由信息插座，跳线和配线架等组成。 （8）水平子系统通常由 4 对非屏蔽双绞线组成，如果有磁场干扰时可用屏蔽双绞线。 （9）垂直子系统负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。 （10）管理间子系统就是连接垂直子系统和水平干线子系统的设备，其配线对数由管理的信息点数来决定。2．选择题（部分为多选题） (1)GB50311—2007《综合布线系统工程设计规范》中，将综合布线系统分为（C）子系统。A、5 B、6 C、7 D8 (2)工作区子系统又称服务区子系统，它是由跳线与信息插座所连接的设备组成。其中信息插座包括以下哪些类型？（ABC） A、墙面型 B、地面型 C、桌面型 D、吸顶型 (3)常用的网络终端设备包括（ABD）。 A、计算机 B、电话机和传真机 C、汽车 D、报警探头和摄像机 (4)设备间入口采用外开双扇门，门宽一般不应小于（B）。A、2m B、1．5m C、1m D、0．9m (5)在网络综合布线工程中，大量使用网络配线架，常用标准配线架有（BD）。 A、18口配线架 B、24口配线架 C、49口配线架 D、48口配线架 (6)为了减少电磁干扰，信息插座与电源插座的距离应大于（C）。A、100mm B、150mm C、200mm D、500mm (7) 按照GB50311—2007国家标准规定，铜缆双绞线电缆的信道长度不超过（C）。A、50m B、90m C、100m D150m (8) 按照GB50311—2007国家标准规定，水平双绞线电缆长度不超过（B）。A、50m B、90m C、100m D、150m (9)总工程师办公室有下列哪些信息化需求？（ ABC） A、语音 B、数据 C、视频 D、用餐 (10)在水平子系统的设计中，一般要遵循以下哪些原则？（ABC） A、性价比最高原则 B、预埋管原则 C、水平缆线最短原则 D、使用光缆原则 一、填空题： 1、综合布线系统工程宜按下列七个部分进行设计，这七个部分分别为：工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理。 2、光纤信道分为OF-300、OF-500和OF-2000三个等级，各等级光纤信道应支持的应用长度不应小于 300m 、500m 、 2000m 。 3、综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成信道的总长度不应大于2000m 。 4、综合布线区域内存在的最磁干扰场强高于3V/m 时，宜采用屏蔽布线系统进行防护。 5、数据中心从功能上可以分为计算机房和其他支持空间。 6、目前光缆的安装方式主要有三种，分别是管道敷设、直设敷设和架空敷设。 二、选择题： 1、下列属于综合布线系统构成的有（ACD）A、工作区 B、建筑物子系统 C、管理 D、进线间 2、按照综合布线铜缆系统的分级，下列哪类系统的支持带宽在200Mbps以上（CD）。A、5类 B超5 C6类D7类 3、根据GB50312-2007的规定，缆线的检验应符合下列哪些要求？（ABD） A、工程使用的电缆和光缆型式、规格及缆线的防火等级应符合设计要求。 B、缆线所标志、标签内容应齐全、清晰，外包装应注明型号和规格。 C、应尽量使用屏蔽缆线 D、缆线外包装和外护套需完整无损，当外包装损坏严重时，应测试合格后再在工程中使用。 4、标识符包括（ABCD ），且系统中每一组件应指定一个唯一标识符。 A、安装场地 B、水平链路 C、主干缆线 D、连接器件

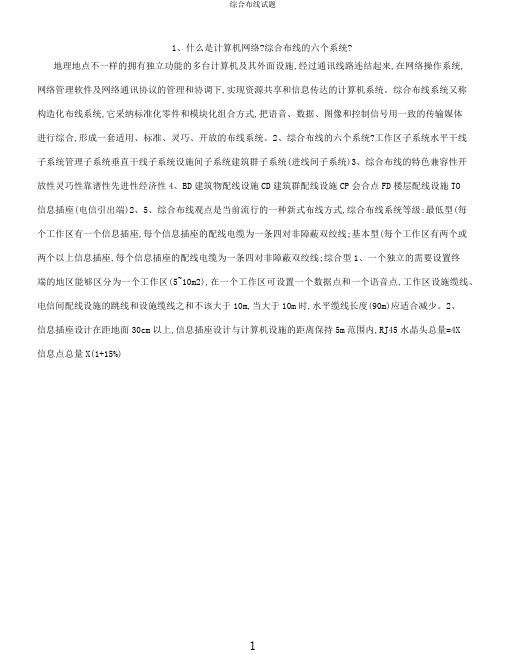

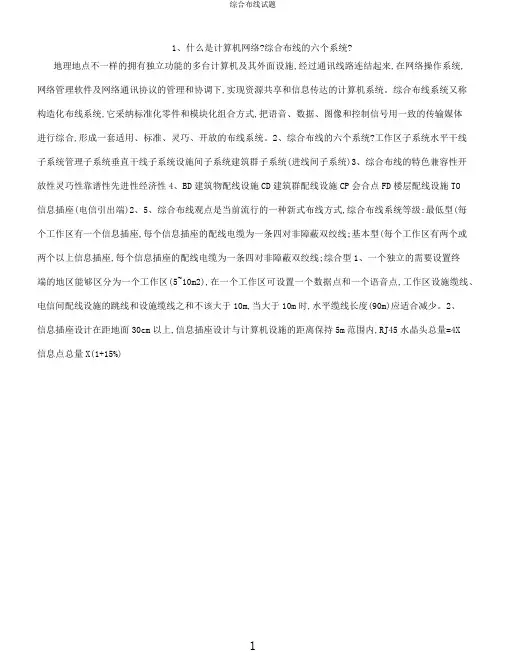

1、什么是计算机网络？综合布线的六个系统？ 地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。 综合布线系统又称结构化布线系统，它采用标准化部件和模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成一套实用、标准、灵活、开放的布线系统。 2、综合布线的六个系统？工作区子系统水平干线子系统管理子系统垂直干线子系统设备间子系统建筑群子系统（进线间子系统） 3、综合布线的特点兼容性开放性灵活性可靠性先进性经济性 4、BD 建筑物配线设备 CD 建筑群配线设备 CP 集合点 FD 楼层配线设备 TO 信息插座（电信引出端）2、 5、综合布线概念是目前流行的一种新型布线方式， 综合布线系统等级：最低型（每个工作区有一个信息插座，每个信息插座的配线电缆为一条四对非屏蔽双绞线；基本型（每个工作区有两个或两个以上信息插座，每个信息插座的配线电缆为一条四对非屏蔽双绞线；综合型 1、一个独立的需要设置终端的区域可以划分为一个工作区（5~10m2），在一个工作区可设置一个数据点和一个语音点，工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m，当大于10m时，水平缆线长度(90m)应适当减少。 2、信息插座设计在距地面30cm以上，信息插座设计与计算机设备的距离保持5m范围内，RJ45水晶头总量=4X信息点总量X（1+15%） 3、水平子系统总是处在一个楼层上（沿大楼地板或顶棚走线），并端接在信息插座或区域布线的中转点上 4、建筑群子系统的线缆布设方式有4种：架空布线法、直埋布线法和地下管道布线法、隧道内电缆布线； 5、同轴电缆非为两种：一种是50欧电缆，用于数字传输，由于多用于基带同轴传输，也叫基带电缆；另一种是75欧电缆，用于模拟传输，也叫宽带电缆 6、双绞线分为屏蔽双绞线（STP)和非屏蔽双绞线（UTP) 7、衰减是沿链路的信号损失度量。串扰分为近端串扰（NEXT)和远端串扰（FEXT）近端串扰损耗是测量一条UTP链路中从一堆线到另一对线的信号耦合。 光纤分为单模光纤和多模光纤（芯径一般为50μm或62.5μm，外层125μm）芯的大小决定光的传输质量。 8、信息插座面板有三种安装方式：安装于地面；安装于分隔板上；安装在墙上。 9、按应用对象分为：网络机柜；服务器机柜；控制台机柜 10、设备间对环境的要求：温度要求为10~30。C，湿度要求为20%~80%，灰尘和有害气体指标符合要求 11、双绞线一般以306m为一箱 12、在活动地板下敷设电缆时，活动地板内净空不应小于150mm。若作为通风系统的风道，则不低于300mm 13、管理间设备间垂直度偏差不应大于3mm 安装机架面板，架前应留0.6m空间，便于维护和安装设备间的高度一般为2.5～3.2m。设备间门的大小至少为高2.1m，宽1.5m。 14、布线弯曲半径要求：光缆的弯曲半径在静止状态时至少应为光缆外径的10倍，在施工过程中至少应为20倍。1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍。3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍。4) 2芯或4芯水平光缆的弯曲半径应大于25mm；5）光缆容许的最小曲率半径在施工时应当不小于光缆外径的20倍，施工完毕应当不小于光缆外径的15倍。其它芯数的水平光缆、主干光缆和室外光缆的弯曲半径应至少为光缆外径的10倍。 15、招投标流程：招标文件发布招标公告购买招标文件分析招标文件编写投标书投标评标中标签合同
一 . 填空题（每题3分，共30分） 1.综合布线系统一般逻辑性地分为工作区子系统、水平子系统、干线（垂直） 子系统、设备间子系统、管理子系统、建筑群子系统六个系统，它们相对独立，形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。2.EIA/TIA 的布线标准中规定了双绞线标准568B的排列线线序为：1、白橙、2、 橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。 3.按传输模式分类，光纤可以分为单模光纤和多模光纤两类。 4.工程项目的招标又可分为公开招标、邀请招标、议标三种方式。公开招标 由招标单位发布招标广告,只要有意投标的承包商都可以购买招标文件,参加资格审查和进行投标工作。 5.对于建筑物的综合布线系统,一般可以根据基本复杂程度定义为3种不同的 布线系统等级,分别是办公楼、综合型建筑物和住宅楼.应根据实际需要,选择适当等级的综合布线系统。 6.暗敷管路如必须转变时，其转变角度应大于90°。暗敷管路曲率半径不应小 于该管路外径的6倍。 7.工程建设监理制对于确保工程的施工质量、控制工程的投资和加快建设工期， 以及协调参与各方的权益关系上都发挥了主要的作用。 8.目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA制定的综合布线的行 业测试标准。 9.综合布线系统的验收一般分两部分进行:第一部分是初步验收;第二部分是竣 工验收。 10.当综合布线系统周围的环境干扰场强很高,采用屏蔽系统也无法满足规定的 要求是,应该采用全程屏蔽处理。 二 . 选择题（答案可能不止一个，每题3分，共15分） 1.综合布线系统中直接与用户终端设备相连的子系统是（ A ）。 A.工作区子系统 B.水平子系统 C.干线子系统 D.管理子系统 2.信息插座在综合布线系统中主要用于连接（ A ）。 A.工作区与水平子系统 B.水平子系统与管理子系统 C.工作区与管理子系统 D.管理子系统与垂直子系统
泰安市职业学校职业技能大赛 《网络布线》竞赛试题(B) 一、 注意事项：
1、 请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐 全，计算机设备是否能正常使用。 2、 禁止携带和使用移动存储设备、运算器、通信工具及参考资料。 3、 操作过程中，需要及时保存设备配置。比赛过程中，不要对任何设备添加密码。 4、 比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。 5、 仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。 6、 比赛时间为 180 分钟。
二、 比赛环境：
竞赛软硬件环境： 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 类别 硬件 硬件 硬件 硬件 配件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 硬件 设备名称 钢制实训墙组 光纤性能测试实训装置 光纤性能测试实训装置 综合布线工具箱 光纤工具箱 电动工具箱 人字梯 网线 24 口网络配线架 100 对 110 配线架 12 口 SC 光纤配线架 25 对大对数 单芯皮线光缆 水晶头 SC 耦合器 SC 冷接头 网络模块 电话模块 86 底盒(明) 86 底盒(暗) 双口面板 型号 QX-Z-PAWA QXPLD-PX13-A QXPLD-PX13-B QX-Z-PAWA QX-Z-LGJX QX-Z-DDGZ 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 国产 单位 面 套 套 套 套 套 把 箱 个 个 个 米 米 个 个 个 个 个 个 个 个 数量 4 1 1 1 1 1 1 1 3 5 3 25 30 70 12 30 17 17 14 4 17
2010 年自考网络综合布线模拟试题及答案(一) Ⅰ单项选择题(本大题共25 小题，每小题 2 分，共50 分) (1)现代世界科技发展的一个主要标志是4C 技术，下列哪项不属于4C 技术。( )d A．Computer B. Communication C. Control D. Cooperation (2)我国标准《智能建筑设计标准》(GB/T50314-2000) 是规范建筑智能化工程设计的准则。其中对智能办公楼、智能小区等大体上分为 5 部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( )、建筑智能化系统集成。 b A. 系统集成中心 B．综合布线系统 C．通信自动化系统 D．办公自动化系统 (3)综合布线一般采用什么类型的拓扑结构。( )d A．总线型 B. 扩展树型 C．环型 D．分层星型 (4)万兆铜缆以太网10GBase-T 标准，对现布线系统支持的目标如下，请问哪个是错误的。( )c
A．4 连接器双绞线铜缆系统信道 B．100m 长度 F 级(7 类)布线信道 C．100m 长度 E 级(6 类)布线信道 D．100m 长度新型 E 级(6 类)布线信道 (5)下列哪种不属于智能小区的类型。( )d A．住宅智能小区 B. 商住智能小区 C. 校园智能小区 D．医院智能小区 (6)下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。( )c A．确定工作区数量和性质 B．主要考虑近期需求，兼顾长远发展需要 C．制定详细的设计方案 D．多方征求意见 (7)以下标准中，哪项不属于综合布线系统工程常用的标准。( )a A．日本标准 B. 国际标准 C. 北美标准 D. 中国国家标准 (8)工作区子系统设计中，信息模块的类型、对应速率和应用，错误的描述是( )。c A．3 类信息模块支持16Mbit/s 信息传输，适合语音应用 B. 超 5 类信息模块支持1000Mbit/s 信息传输，适合语音、数据和视频应用

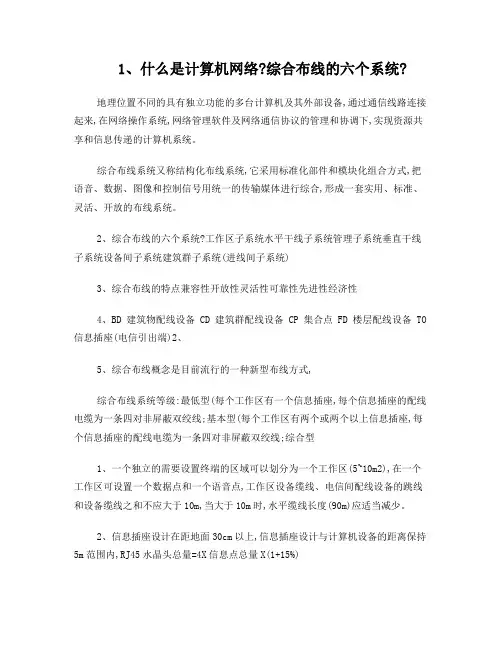

1、什么是计算机网络?综合布线的六个系统? 地理位置不同的具有独立功能的多台计算机及其外部设备,通过通信线路连接起来,在网络操作系统,网络管理软件及网络通信协议的管理和协调下,实现资源共享和信息传递的计算机系统。 综合布线系统又称结构化布线系统,它采用标准化部件和模块化组合方式,把语音、数据、图像和控制信号用统一的传输媒体进行综合,形成一套实用、标准、灵活、开放的布线系统。 2、综合布线的六个系统?工作区子系统水平干线子系统管理子系统垂直干线子系统设备间子系统建筑群子系统(进线间子系统) 3、综合布线的特点兼容性开放性灵活性可靠性先进性经济性 4、BD 建筑物配线设备 CD 建筑群配线设备 CP 集合点 FD 楼层配线设备 TO 信息插座(电信引出端)2、 5、综合布线概念是目前流行的一种新型布线方式, 综合布线系统等级:最低型(每个工作区有一个信息插座,每个信息插座的配线电缆为一条四对非屏蔽双绞线;基本型(每个工作区有两个或两个以上信息插座,每个信息插座的配线电缆为一条四对非屏蔽双绞线;综合型 1、一个独立的需要设置终端的区域可以划分为一个工作区(5~10m2),在一个工作区可设置一个数据点和一个语音点,工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m,当大于10m时,水平缆线长度(90m)应适当减少。 2、信息插座设计在距地面30cm以上,信息插座设计与计算机设备的距离保持5m范围内,RJ45水晶头总量=4X信息点总量X(1+15%)
3、水平子系统总是处在一个楼层上(沿大楼地板或顶棚走线),并端接在信息插座或区域布线的中转点上 4、建筑群子系统的线缆布设方式有4种:架空布线法、直埋布线法和地下管道布线法、隧道内电缆布线; 5、同轴电缆非为两种:一种是50欧电缆,用于数字传输,由于多用于基带同轴传输,也叫基带电缆;另一种是75欧电缆,用于模拟传输,也叫宽带电缆 6、双绞线分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP) 7、衰减是沿链路的信号损失度量。串扰分为近端串扰(NEXT)和远端串扰(FEXT)近端串扰损耗是测量一条UTP链路中从一堆线到另一对线的信号耦合。 光纤分为单模光纤和多模光纤(芯径一般为50μm或62.5μm,外层125μm)芯的大小决定光的传输质量。 8、信息插座面板有三种安装方式:安装于地面;安装于分隔板上;安装在墙上。 9、按应用对象分为:网络机柜;服务器机柜;控制台机柜 10、设备间对环境的要求:温度要求为10~30。C,湿度要求为20%~80%,灰尘和有害气体指标符合要求 11、双绞线一般以306m为一箱 12、在活动地板下敷设电缆时,活动地板内净空不应小于150mm。若作为通风系统的风道,则不低于300mm
(1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( C) 相结合的产物。 A. 计算机技术 B. 科学技术 C. 信息技术 D. 通信技术 (2) 下列哪项不属于综合布线的特点。( A) A. 实用性 B. 兼容性 C. 可靠性 D. 先进性 (3) 目前所讲的智能小区主要指住宅智能小区， 小区示范工程项目，将智能小区示范工程分为 A. —星级 B. 二星级 C. 三星级 D. 四星级 (4) 中国国家标准YD/T926-2001 《大楼通信综合布线系统》分为下列几个部分，其中哪个不属于该标准。( D) 1 部分：总规范》 2 部分：综合布线用电缆、光缆技术要求》 3 部分：综合布线用连接硬件技术要求》 4 部分：综合布线用验收要求》 (5) 综合布线要求设计一个结构合理、技术先进、满足需求的综合布线系统方案，下列哪项不属于综合布线系统的设计原则。(A ) A. 不必将综合布线系统纳入建筑物整体规划、设计和建设中 B. 综合考虑用户需求、建筑物功能、经济发展水平等因素 C. 长远规划思想、保持一定的先进性 D. 扩展性、标准化、灵活的管理方式 (6) 下列哪项不属于综合布线产品选型原则。( B) A. 满足功能和环境要求 B. 选用高性能产品 C. 符合相关标准和高性价比要求 D. 售后服务保障 (7) 工作区子系统设计时，同时也要考虑终端设备的用电需求，下面关于信息插座与电源插 座之间的间距描述中，正确的是( )A 。 A.信息插座与电源插座的间距不小于10cm ，暗装信息插座与旁边的电源插座应保持20cm 的距离。 B.信息插座与电源插座的间距不小于20cm ，暗装信息插座与旁边的电源插座应保持30cm 的距离。 C.信息插座与电源插座的间距不小于30cm ，暗装信息插座与旁边的电源插座应保持40cm 的距离。 D.信息插座与电源插座的间距不小于40cm ，暗装信息插座与旁边的电源插座应保持50cm 根据国家建设部关于在全国建成一批智能化 3 种类型，其中错误的是( D) 。 A. YD/《大楼通信综合布线系统第 B. YD/《大楼通信综合布线系统第 C. YD/ 《大楼通信综合布线系统第 D. YD/ 《大楼通信综合布线系统第
网络综合布线技术理论抽测题2 组别姓名成绩 一、单项选择题 1. 非屏蔽双绞线电缆用色标来区分不同的线对，计算机网络系统中常用的四对双绞线电缆有四种本色,它们是( )。(C) A. 蓝色、橙色、绿色、紫色 B. 蓝色、红色、绿色、棕色 C. 蓝色、橙色、绿色、棕色 D. 白色、橙色、绿色、棕色 2. 在两个通信设备之间不使用任何物理连接，而是通过空间传输的一种技术是( )。(D) A.双绞线 B. 光缆 C. 有线传输介质 D. 无线传输介质 3. 安装铜缆布线系统任务包括两个过程，一是敷设铜缆，二是，通过完成这两项子任务，应使之成 为一条畅通的通信链路。(A) 4. 根据TIA／EIA568A规定，多模光纤在1300mm的最大损耗为( )。(A) A. 1. 5dB B. 2. 0dB C. 3. 0Db D. 3. 75dB 5. 下列电缆中可以作为综合布线系统的配线线缆的是( )。(A) A. 特性阻抗为100Ω的双绞线电缆 B. 特性阻抗150Ω的双绞线电缆 C. 特性阻抗120Ω的双绞线电缆 D. 62. 5/125μm的多模光纤光缆 6. 使用网络时，通信网络之间传输的介质，不可用( )。(D) A. 双绞线 B. 无线电波 C. 光缆 D. 化纤 A. 端接铜缆 B. 裁剪铜缆 C. 测量电气性能指标 D. 安装信息模块 7. 水平电缆方案中应使用( )插座连接通信出口处的5类非屏蔽双绞线电缆。(A) A. RJ45 B. TIA74 C. UTP55 D. EIA45 8. 屏蔽每对双绞线对的双绞线称为( )。(D) A. UTP B. FTP C. ScTP D. STP 9. 线缆上每隔两英尺有一个长度计录，标准包装每箱线长( )。(D) A. 100m B. 105m C. 300m D. 305m 10. 在综合布线时，最大暴露双绞线长度为( )。(A) A. 40～50mm B. 30～40mm C. 25～40mm D. 25～45mm 11. 5类双绞线(CAT5)的最高传输速率为( )。(A) A. 100Mbit/s B. 155Mbit/s C. 250Mbit/s D. 600Mbit/s
(1) 智能建筑是多学科跨行业的系统技术与工程.它是现代高新技术的结晶.是建筑艺术与( C)相结合的产物。 A．计算机技术 B．科学技术 C．信息技术 D．通信技术 (2) 下列哪项不属于综合布线的特点。( A) A．实用性 B．兼容性 C．可靠性 D．先进性 (3) 目前所讲的智能小区主要指住宅智能小区.根据国家建设部关于在全国建成一批智能化小区示范工程项目.将智能小区示范工程分为3种类型.其中错误的是( D)。 A．一星级 B．二星级 C．三星级 D．四星级 (4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分.其中哪个不属于该标准。( D) A．YD/T926.1-2001《大楼通信综合布线系统第1部分：总规范》
B．YD/T926.2-2001《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》 C．YD/T926.3-2001《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》 D．YD/T926.4-2001《大楼通信综合布线系统第4部分：综合布线用验收要求》 (5) 综合布线要求设计一个结构合理、技术先进、满足需求的综合布线系统方案.下列哪项不属于综合布线系统的设计原则。(A ) A．不必将综合布线系统纳入建筑物整体规划、设计和建设中B．综合考虑用户需求、建筑物功能、经济发展水平等因素 C．长远规划思想、保持一定的先进性 D．扩展性、标准化、灵活的管理方式 (6) 下列哪项不属于综合布线产品选型原则。( B) A．满足功能和环境要求 B．选用高性能产品 C．符合相关标准和高性价比要求 D．售后服务保障 (7) 工作区子系统设计时.同时也要考虑终端设备的用电需求.下面关于信息插座与电源插座之间的间距描述中.正确的是( )A。 A．信息插座与电源插座的间距不小于10cm.暗装信息插座与旁边的电源插座应保持20cm的距离。 B．信息插座与电源插座的间距不小于20cm.暗装信息插座与旁边的
Ⅰ单项选择题 1 概述 (1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( C )相结合的产物。 A．计算机技术B．科学技术 C．信息技术D．通信技术 (2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( B )、建筑智能化系统集成。 A．系统集成中心B．综合布线系统 C．通信自动化系统D．办公自动化系统 (3) 下列哪项不属于综合布线的特点。( A ) A．实用性B．兼容性C．可靠性D．先进性 (4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分，其中哪个不属于该标准。( D ) A．YD/T926.1-2001《大楼通信综合布线系统第1部分：总规范》 B．YD/T926.2-2001《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》 C．YD/T926.3-2001《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》 D．YD/T926.4-2001《大楼通信综合布线系统第4部分：综合布线用验收要求》(5) 以下标准中，TIA/EIA是综合布线系统工程( C )。
A．日本标准B．国际标准C．北美标准D．中国国家标准(6) 综合布线的标准中，属于中国的标准是( B )。 A．TIA/EIA568 B．GB/T50311-2007 C．EN50173 D．ISO/IEC1l801 (7) 综合布线的标准中，属于中国的标准是( A )。 A．GB/T50311-2007 B．ISO/IEC1l801 C．EN50173 D．TIA/EIA568 (8) 建筑智能化系统不包含。( D ) A．BA B．CA C．OA D．GA (9) 综合布线采用模块化的结构，按各模块的作用，可把综合布线划分为( D )。A．3个部分B．4个部分C．5个部分D．6个部分 2 传输介质 (1) 5e类综合布线系统对应的电缆等级分级是（B ）。 A．C级B．D级C．E级D．F级 (2) TIA/EIA 标准规定的6 类综合布线系统中最大带宽为( B )。 A.100MHz B.250MHz C.200MHz D.600MHz (3) TIA/EIA 标准规定的6类综合布线系统频率带宽是( A )MHz。 A．250 B．500 C．300 D．600 (4) 同轴电缆中细缆网络结构的最大干线段长度为( C )。 A．100米B．150米C．185米D．200米 (5) 同轴电缆中粗缆网络结构的最大干线段长度为( A )。
一、填空题：（每空1分，共60分） 1、安装在墙上的信息插座，其位置宜高出地面300mm 左右。如房间地面采用活动地板时， 信息插座应离活动地板地面为300mm。 2、干线子系统垂直通道有电缆孔、管道等两种方式可供选择，水平通道可选择预埋 暗管或电缆桥架方式。 3、在工作区的跳线的最大长度不能超过6 米。（班长说20米） 4、水平干线子系统双绞线的长度最长不能超过 90 米。 5、综合布线系统可分为:工作区子系统、水平子系统、垂直子系统、设备间 子系统、管理子系统、建筑与建筑群子系统、 6、水平干线子系统用线一般为双绞线。 7、管理间子系统的配线架的配线对数可由信息端口决定。 8、光纤按模式可分为单模光纤和多模光纤。 9、常见的光纤连接器类型可分为FC型、SC型、双锥型、MT-RJ 型、LC型、MU型。 10、一般情况下的认证测试可分为自我认证测试和第三方认证测试。 11 宝洁公司、宝胜科技创新股份有限公司。 12、一箱普通的双绞线有305米。 13、超5类双绞线，在不用其它设备的帮助下最多可走 100 米。 14、100BaseTX的大至意思是使用两对非屏蔽双绞线接线或者屏蔽双绞线接线的 100Mbit/s基带快速以太网规范。 15、综合布线的特点主要有兼容性、综合性、灵活性、可靠性、先进性、经济性。 16、5类双绞线可传输100 M b p s。 17、写出光纤的优点（至少5个）通信频带很宽，电磁绝缘性能好，重量轻和体积少， 通信不带电，可用于易燃、易爆场所，使用环境温度范围宽，耐化学腐蚀，使用寿命长。 18、双绞线大至可分为屏蔽双绞线、非屏蔽双绞线两大类。 19、一般的光纤不用其它介质的情况下可走 550到 1500米。 20、建筑群体配线架简称（英文缩写）CD ，建筑物配线架简称BD ，楼层配线 架简称FD ，转接点简称，通信引出端简称。 21、常见的网络传输介质有(最少2个) 双绞线和光纤，同轴电缆 二、简答题：（共5题） 1、综合布线设计过程中常见问题及解决方法？(15分) 1. 选用多模还是单模？两者有什么不同？
