AM2302温湿度传感器C程序（测试可以用）
2017-8-13

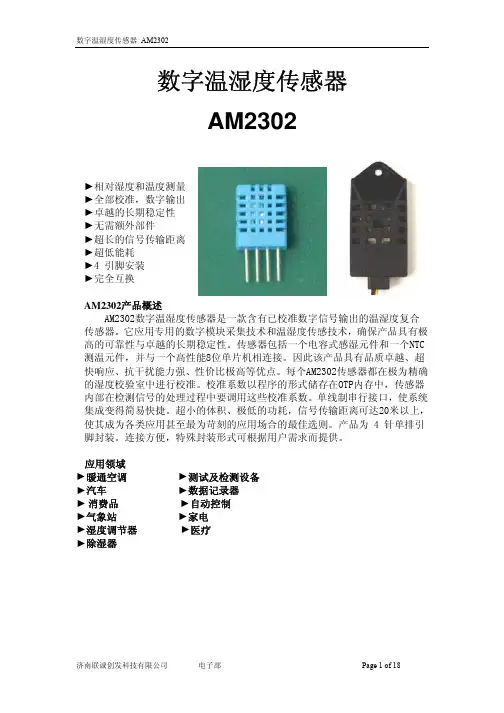

说明：
DHT22与DHT11程序基本相同，DHT11起始信号拉低18ms，DHT22起始信号拉低是800us，用户主机（MCU）发送一次起始信号（把数据总线SDA拉低至少800μs）后，AM2302从休眠模式转换到高速模式。待主机开始信号结束后，AM2302发送响应信号，从数据总线SDA串行送出40Bit 的数据，先发送字节的高位；发送的数据依次为湿度高位、湿度低位、温度高位、温度低位、校验位，发送数据结束触发一次信息采集，采集结束传感器自动转入休眠模式，直到下一次通信来临。
注意事项：

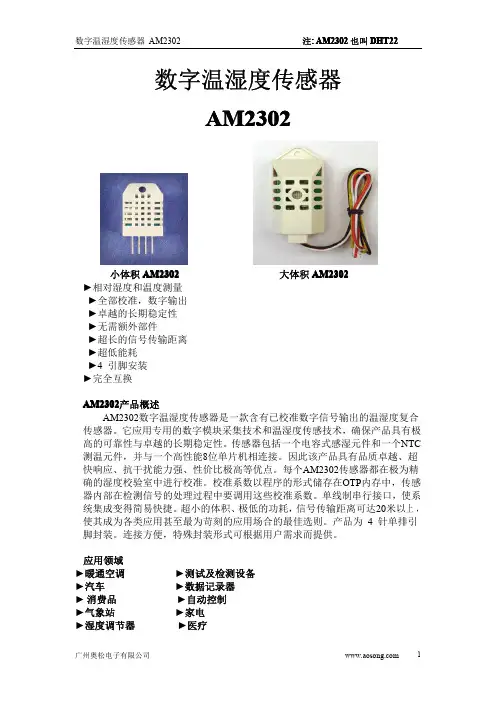

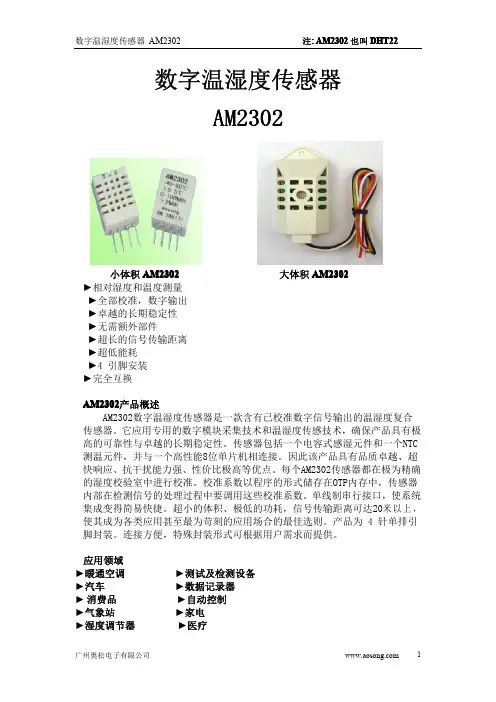

与DHT11相同，一次采集8个位数据，循环4次采集完成所有数据，40位采集完成后，校验数据，如果数据正确，将高8位左移8位与低8位相或，再保存到一个16位变量中，就可以得到一个整数值。默认采集的数据是实际值的10倍，例如当前实际温度是32.7度，采集到的数据是327，目的是为了编程时方便分离数据。（详细见后面说明书）
0000 0010 1000 1100 0000 0001 0101 1111 1110 1110
湿度数据温度数据校验和
湿度高8位+湿度低8位+温度高8位+温度低8位=的末8位=校验和如果需要处理零下值，16位的最高位为1表示负数，温度最大量程：-20~80度，分辨率：0.1度。
如果用数据码管显示且有中断，采集数据开始需要关中断，采集结束开中断，否则在采集数据过程中，中断会打断DHT22时序，造成采集数据不正确。
每次采集间隔大于1秒，否则采集数据不准确。
C程序：
为了方便程序阅读，其它器件的初始化及定义都删除掉了，以下代码纯DHT22代码，使用时直接调用RH函数即可。由于程序多次修改，可能有多余的变量，大家自己清理下。
RH函数调用后，以下四个变量会得相应的数据：
R_H 湿度高8位
R_L 湿度低8位（包含小数）
T_H 温度高8位
T_L 湿度低8位（包含小数）
如果采集的数据是：0000 0010 1000 1100 0000 0001 0101 1111
由上面四个变量是16位，采集数据是8位，分四次采完，8位放在16位里面应该是这样：
R_H= 00000000 00000010
R_L= 00000000 10001100
所以R_H左移8个位或上R_L才是我们要的数据。R_H =R_H & R_L
以上采集数据湿度为652，湿度为351，再除以10就是实际温湿度值。
#include
#include
typedef unsigned char U8; /* defined for unsigned 8-bits integer variable 无符号8位整型变量*/ typedef signed char S8; /* defined for signed 8-bits integer variable 有符号8位整型变量*/
typedef unsigned int U16; /* defined for unsigned 16-bits integer variable 无符号16位整型变量*/ typedef signed int S16; /* defined for signed 16-bits integer variable 有符号16位整型变量*/ typedef unsigned long U32; /* defined for unsigned 32-bits integer variable 无符号32位整型变量*/
typedef signed long S32; /* defined for signed 32-bits integer variable 有符号32位整型变量*/ typedef float F32; /* single precision floating point variable (32bits) 单精度浮点数（32位长度）*/
typedef double F64; /* double precision floating point variable (64bits) 双精度浮点数（64位长度）*/
//
#define uchar unsigned char
#define uint unsigned int
#define Data_0_time 4
//----------------------------------------------//
//----------------IO口定义区--------------------//
//----------------------------------------------//
sbit P2_0 = P3^2 ;
//----------------------------------------------//
//----------------定义区--------------------//
//----------------------------------------------//
U8 U8FLAG,k;
U8 U8count,U8temp;
U8 U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
U8 U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;
U8 U8comdata;
U8 outdata[5]; //定义发送的字节数
U8 indata[5];
U8 count, count_r=0;
U8 str[5]={"RS232"};
U16 U16temp1,U16temp2;
U16 R_H,R_L,T_H,T_L;
void Delay(U16 j)
{ U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);
}
}
void Delay_10us(void)
{
U8 i;
i--;
i--;
i--;
i--;
i--;
i--;
}
void COM(void)
{
U8 i;
for(i=0;i<8;i++)
{
U8FLAG=2;
while((!P2_0)&&U8FLAG++);
Delay_10us();
Delay_10us();
Delay_10us();
U8temp=0;
if(P2_0)U8temp=1;
U8FLAG=2;
while((P2_0)&&U8FLAG++);
//超时则跳出for循环
if(U8FLAG==1)break;
//判断数据位是0还是1
// 如果高电平高过预定0高电平值则数据位为1 U8comdata<<=1;
U8comdata|=U8temp; //0
}//rof
}
//--------------------------------
//-----湿度读取子程序------------
//--------------------------------
//----以下变量均为全局变量--------
//----温度高8位== U8T_data_H------
//----温度低8位== U8T_data_L------
//----湿度高8位== U8RH_data_H-----
//----湿度低8位== U8RH_data_L-----
//----校验8位== U8checkdata-----
//----调用相关子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------
void RH(void)
{
//主机拉低18ms
P2_0=0;
Delay(18);
P2_0=1;
//总线由上拉电阻拉高主机延时20us
EA=0;
Delay_10us();
Delay_10us();
Delay_10us();
Delay_10us();
//主机设为输入判断从机响应信号
P2_0=1;
//判断从机是否有低电平响应信号如不响应则跳出，响应则向下运行
if(!P2_0) //T !
{
U8FLAG=2;
//判断从机是否发出80us 的低电平响应信号是否结束
while((!P2_0)&&U8FLAG++);
U8FLAG=2;
//判断从机是否发出80us 的高电平，如发出则进入数据接收状态
while((P2_0)&&U8FLAG++);
//数据接收状态
COM();
U8RH_data_H_temp=U8comdata;
COM();
U8RH_data_L_temp=U8comdata;
COM();
U8T_data_H_temp=U8comdata;
COM();
U8T_data_L_temp=U8comdata;
COM();
U8checkdata_temp=U8comdata;
P2_0=1;
//数据校验
U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
if(U8temp==U8checkdata_temp)
{
R_H=U8RH_data_H_temp;
R_L=U8RH_data_L_temp;
T_H=U8T_data_H_temp;
T_L=U8T_data_L_temp;
U8checkdata=U8checkdata_temp;
}
