专业：电气工程及自动化
姓名：
实验报告
学号：日期：11月3日地点：东三
-202
课程名称：电路与电子技术实验Ⅰ指导老师：李玉玲成绩：
__________________ 实验名称：实验13 三相电路的相序、电压、电流及功率测量实验类型：_______ 同组学生姓名：__
一、实验目的和要求
1、学会三相电源相序的判定方法。
2、学会三相负载Y形和△形联结的连接方法，掌握这两种接法下，线电压和相电压、线电流和相电流的测量方法。
3、熟悉一瓦表法、二瓦表法测量三相电路的有功和无功功率的原理与接线方法。
4、掌握功率表的接线和使用方法。
二、实验内容和原理
原理：

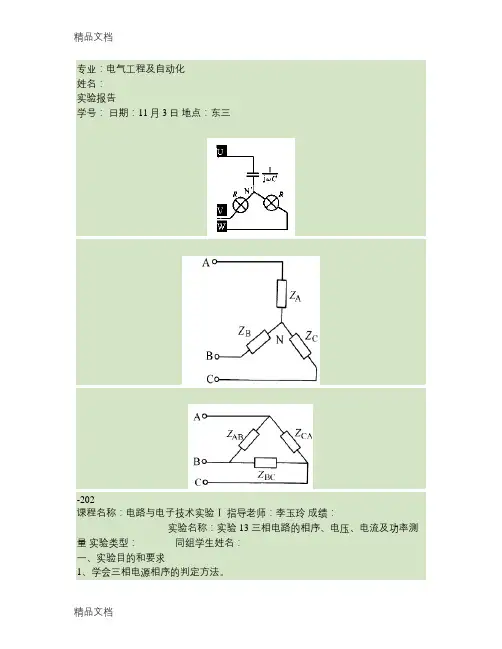

1、确定三相电源相序的仪器称为相序指示器，它实际上是一个星形连接的不对称负载，
一项中接有电容C，另两相分别接入大小相等的电阻R。
所以把图示负载电路接到对称三相电源上，且认定接电容的一相为U相，那么，其余两
相中相电压较高的一相必是V相，相电压较低的一相是W相。V、W两项电压的相差程度取
决于电容的数值。一般为便于观测，V、W两相用相同的白炽灯代替R。
2、将三相负载各项的一端连接成中线点N，A、B、C分别接至三相电源，即为Y形联结。
这是相电流等于线电流。如果电源为对称三相电源，在负载对称时，线电压有效值是相电压有
效值的倍，相位超前角30度，即。这时各相电流也对称，电源中性点与负
载中性点之间的电压为零。即使用中性线将两中性点连接起来，中性线电流也等于零。如果负载不对称，即中性线就有电流流过，这时如将中性线断开，三相负载的各相相电压将不再对称。各相灯泡会出现亮暗不一致的现象，这就是中性点位移引起各相电压不等的结果。
3、△接法时，线电压等于相电压，但线电流为两相电流的矢量和，若负载对称，则
。
4、三相电路功率测量
（1）一瓦表法测有功功率
一瓦表法测三相有功功率——Y形联结一瓦表法测三相有功功率——△形联结（2）二瓦表法
三相总有功功率等于二功率表读数之和。即P=W1+W2，
无功功率Q=
瓦表法测三相有功功率和无功功率二
Y形联结——
（3）一瓦表法测量总无功功率Q=√3W ——△形联结二瓦表法测三相有功功率和无功功率
一瓦表法测三相无功功率——△形联结
内容：
1、用相序指示器测定三相电源相序。其中两相所接白炽灯的标称参数为
25W/220V，另一项接两0.1uF的电容并联。
2、三相四线制Y0形对称负载，测量各相、线电压、线电流及中线电流、各相有功功率。数据记入表（7-13-1）
3、三相四线制Y0形不对称（去掉W相负载中的电容）负载，测量各相、线电压、线电流及中线电流、各相有功功率。数据记入表（7-13-2）。
4、三相三线制Y形不对称负载（去掉W相负载中的电容,去掉任务3中的中线），测量各相电压、线电压、线电流。数据记入表（7-13-3）。增加二瓦表法测量总有功功率。填入表格。
5、△形对称负载：测量各线电压、线电流、相电流及各相有功功率。数据记入表（7-13-4）。
6、△形联结对称负载：二瓦表法测量总有功功率和总无功功率，一瓦表法测量总无功功率。数据记入表（7-13-5）。
三、主要仪器设备
1、三相对称电源。
2、三相对称负载：每一相负载采用两个（25W/220V）白炽灯泡和两个
（1μF/630V）电容并联组成。 3、不对称负载：去掉W相中的电容。 4、交流电压表、交流电流表。 5、功率表。 6、若干导线。
四、操作方法和实验步骤
1、检查各相负载是否正常，检查灯泡的额定功率和额定电压，检查电容的额定耐压值。
2、调节三相电源输出，线电压保持在220V左右，所以对称三相电源的输出相电压<=120V，且在整个实验过程中不再改变。
3、相序测量后，按实际相序进行各个任务所示电路图接线，测量记录数据。
4、切断电源。
五、实验数据记录和处理
1、三相电源的相序是：U-V-W。
2、表7-13-1 三相四线制对称负载Y连接
电流电压功率之间的关 系及公式 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
电流、电压、功率的关系及公式 1、电流I，电压V，电阻R，功率W，频率F? W=I2乘以R? V=IR W=V2/R 电流=电压/电阻? 功率=电压*电流*时间 2、电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N （瓦特）之间的关系是： V=IR， N=IV=I*I*R,或也可变形为:I=V/R,I=N/V等等. 但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用. 如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系 电流=I，电压=U，电阻=R，功率=P? U=IR,I=U/R,R=U/I,
P=UI,I=P/U,U=P/I? P=U2/R,R=U2/P 还有P=I2RP=IUR=U/I最好用这两个； 3、如电动机电能转化为热能和机械能： 电流符号:I 符号名称:安培（安） 单位:A 公式: 电流=电压/电阻I＝U/R 单位换算:1MA（兆安）=1000kA（千安）=1000000A（安） 1A（安）=1000mA（毫安）=1000000μA（微安） 单相电阻类电功率的计算公式=电压U*电流I 单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式=?*线电压U*线电流I（星形接法） =?3*相电压U*相电I（角形接法）
三相电机类电功率的计算公式=?*线电压U*线电流I*功率因数 COSΦ 星形电流=I，电压=U，电阻=R，功率=P? U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I? P=U2/R,R=U2/P P=I2R? 4、串联电路? P（电功率），U（电压），I（电流），W（电功），R（电阻），T（时间）电流处处相等： I1=I2=I 总电压等于各用电器两端电压之和： U=U1+U2? 总电阻等于各电阻之和： R=R1+R2 U1：U2=R1：R2 总电功等于各电功之和“ W=W1+W2? W1：W2=R1：R2=U1：U2? P1：P2=R1：R2=U1：U2? 总功率等于各功率之和：
电流、电压、功率的关系及公式 1、电流I，电压V，电阻R，功率W，频率F W=I2乘以R V=IR W=V2/R 电流=电压/电阻 功率=电压*电流*时间 2、电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦 特）之间的关系是： V=IR， N=IV=I*I*R,或也可变形为:I=V/R,I=N/V等等. 但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用. 如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系 电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 还有P=I2R P=IU R=U/I 最好用这两个；
3、如电动机电能转化为热能和机械能： 电流符号: I 符号名称: 安培（安） 单位: A 公式: 电流=电压/电阻 I＝U/R 单位换算: 1MA（兆安）=1000kA（千安）=1000000A（安）1A（安）=1000mA（毫安）=1000000μA（微安） 单相电阻类电功率的计算公式= 电压U*电流I 单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I（星形接法） = 3*相电压U*相电I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ 星形电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P P=I2R 4、串联电路 P（电功率），U（电压），I（电流），W（电功），R（电阻），T（时
第一章 电流、电压和功率的测量 1.1 电流的测量 1.1.1 电流表直接测量法 一、直流电流表 １、动圈式磁电系测量机构（“表头”）的工作原理——图1-1-1 “动圈”（即可以转动的线圈）由弹性支承悬挂在永久磁铁产生的磁场中，当 动圈中流过电流i 时，动圈在磁场中受到的电磁力矩为： Ci bNLBi bF M c === 动圈转动时受到弹性支承作用的弹性力矩为： θk M k = 动圈转动时受到与转动角速度成正比的阻尼力矩 dt d D M d θ = c M 驱使动圈转动，而d M 、k M 则阻止线圈转动，因此根据转动定律有： 2 2dt d J M M M d k c θ =-- 将c M 、d M 、k M 代入上式得到动圈式磁电系测量机构的动态方程： Ci k dt d d dt d J =++θθθ22 若信号电流为直流I ，在达到稳定之后，上式左边前两项均为零，于是得到动圈式磁电系测量机构的静态方程： 0CI S I k θ= = 式中S 0=C/k 称为动圈测量机构的静态灵敏度 ２、以动圈式磁电系测量机构为“表头”的非电量测量仪表――图0-2(a) 图0-2(a)中传感器的灵敏度（输出电量与输入非电量之比）为S 1,测量电路把 传感器输出的电量转换成直流电流，其灵敏度（输出直流电流与输入电量之比）为S 2,则表头指针偏转角θ与被测非电量x 成线性正比关系。 S x θ=? 式中 012S S S S =为图0-2(a)所示非电量x 的电测仪表的总灵敏度。 ２、多量程电流表原理――图１－１—３(b) 单量程交流电流表配接分流电阻即构成多量程交流电流表 若电流表有三挡量程：1I 、2I 、3I ，则量程分流电阻1R 、2R 、3R 满足如下关系式：

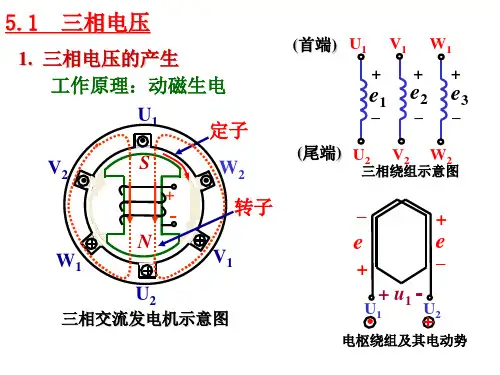

在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。 8.2.1 星形连接 在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。各相电压源的正极性端A 、B 、C 引出，以便与负载相连。这就是星形连接方式，或称Y 形连接方式。三相负载Z A 、Z B 、Z C 也是星形连接的。各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。各相负载的另一端A ’、B ’、C ’引出后与电源连接。电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。电源中点与负载中点的连线NN ’称为中线或零线。具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。 N -+-B I C I A E B E C E B - --+ + -+’ C ’ AN V BN V 图8.3 电源与负载均为星形连接的三相电路 在三相电路中，电源或负载各相的电压称为相电压。例如AN V g 、BN V g 、CN V g 为电源相电压，'' A N V g 、'' B N V g 、''C N V g 为负载相电压。端线之间的电压称为线电压。例如AB V g 、BC V g 、CA V g 是电源的线电压，'' A B V g 、'' B C V g 、''C A V g 是负载的线电压。流过电源或负载各相的电流称为相电流。流过各端线的电流称为线电流，流过中线的电流称为中线电流。 当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为
1、欧姆定律： I=U/R U：电压，V； R：电阻，Ω； I：电流，A； 2、全电路欧姆定律： I=E/（R+r） I：电流，A； E：电源电动势，V； r：电源内阻，Ω； R：负载电阻，Ω 3、并联电路，总电流等于各个电阻上电流之和 I=I1+I2+…In 4、串联电路，总电流与各电流相等 I=I1=I2=I3=…=In 5、负载的功率 纯电阻有功功率P=UI → P=I2R（式中2为平方）U：电压，V； I：电流，A； P：有功功率，W； R：电阻 纯电感无功功率 Q=I2*Xl （式中2为平方） Q：无功功率，w； Xl：电感感抗，Ω I：电流，A 纯电容无功功率 Q=I2*Xc （式中2为平方） Q：无功功率，V； Xc：电容容抗，Ω I：电流，A 6、电功（电能） W=UIt W：电功，j； U：电压，V； I：电流，A； t：时间，s 7、交流电路瞬时值与最大 值的关系 I=Imax×sin(ωt+Φ) I：电流，A； Imax：最大电流，A； (ωt+Φ)：相位，其中Φ为 初相。 8、交流电路最大值与在效 值的关系 Imax=2的开平方×I I：电流，A； Imax：最大电流，A； 9、发电机绕组三角形联接 I线=3的开平方×I相 I线：线电流，A； I相：相电流，A； 10、发电机绕组的星形联接 I线=I相 I线：线电流，A； I相：相电流，A； 11、交流电的总功率 P=3的开平方×U线×I线 ×cosΦ P：总功率，w； U线：线电压，V； I线：线电流，A； Φ：初相角 12、变压器工作原理 U1/U2=N1/N2=I2/I1 U1、U2：一次、二次电 压，V； N1、N2：一次、二次线圈 圈数； I2、I1：二次、一次电流， A； 13、电阻、电感串联电路 I=U/Z Z=（R2+XL2）和的开平方 （式中2为平方） Z：总阻抗，Ω； I：电流，A； R：电阻，Ω； XL：感抗，Ω 14、电阻、电感、电容串联 电路 I=U/Z Z=[R2+（XL-Xc）2]和的开 平方（式中2为平方） Z：总阻抗，Ω； I：电流，A； R：电阻，Ω； XL：感抗，Ω； Xc：容抗，Ω

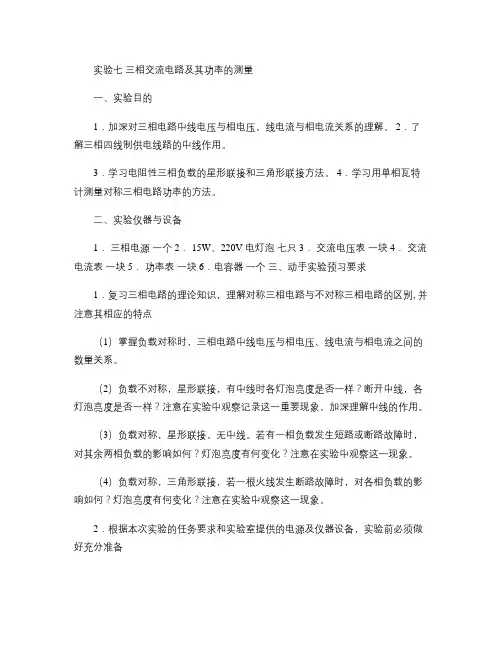

三相交流电路电压及电流的测量 一、实验目的 1、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压，线、相电流之间的关系。 2、充分理解三相四线供电系统中中线的作用。 二、原理说明 1、三相负载可接成星形（又称“Y”接）三角形（又称“?”接）当三相对称负载做Y 形联接时，线电压U 1是相电压U P 的3倍，线电流I 1 ，等于相电流I P ，即U 1 =3U P， I 1=I P 当采用三相四线制接法时，流过中线的电流I O =0，所以可以省去中线。 当对称三相负载作?形联接时，有 I 1 =3I P，U1=U P 2、不对称三相负载做U联接时，必须采用三相四线制接法，即Y O 接法。而且中线必须 牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线开断，会导致三相负载电压的不对称，致使负载的那一相的相电压过高，使负载遭受损坏：负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载， 无条件地一律采用Y O 接法。 3、对于不对称负载作?接时，I1≠3I P，但只要电源的线电压U1对称，加在三相负 序号名称型号与规格数量备注 1 三相交流电源3?0～220V 1 主控屏 2 三相自耦调压器 1 主控屏 3 交流电压表 1 DG07 4 交流电流表 1 DG08 5 三相灯组负载15W/220V 白炽灯9 DG02 6 专用测试导线若干 1、三相负载星形联接（三相四线制供电）即三相灯组负载经三相自耦调压器接通三相对称电源，并将三相调压器的旋柄置于三相电压输出为OV的位置，经知道教师检查后，方可合上三相电源开关，然后调节调压器的输出，使输出的三相线嗲那为220V，按数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电流与负载中点间的电压，记录之，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
电流=电压/电阻 功率=电压*电流*时间 电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR 电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR W=V的平方除以R 电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦特）之间的关系是： V=IR，N=IV =I*I*R, 或也可变形为:I=V/R,I=N/V等等.但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用.如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系 电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 就记得这一些了，不知还有没有 还有P=I2R P=IU R=U/I 最好用这两个；如电动机电能转化为热能和机械能。电流 符号: I 符号名称: 安培（安） 单位: A 公式: 电流=电压/电阻 I＝U/R 单位换算: 1MA（兆安）=1000kA（千安）=1000000A（安） 1A（安）=1000mA（毫安）=1000000μA（微安）单相电阻类电功率的计算公式= 电压U*电流I
单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ 三相电阻类电功率的计算公式= *线电压U*线电流I （星形接法） = 3*相电压U*相电流I（角形接法） 三相电机类电功率的计算公式= *线电压U*线电流I*功率因数COSΦ（星形电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 就记得这一些了，不知还有没有 还有P=I2R ⑴串联电路 P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间） 电流处处相等 I1=I2=I 总电压等于各用电器两端电压之和 U=U1+U2 总电阻等于各电阻之和 R=R1+R2 U1：U2=R1：R2 总电功等于各电功之和 W=W1+W2 W1：W2=R1：R2=U1：U2 P1：P2=R1：R2=U1：U2 总功率等于各功率之和 P=P1+P2 ⑵并联电路 总电流等于各处电流之和 I=I1+I2 各处电压相等 U1=U1=U 总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2） 总电功等于各电功之和 W=W1+W2 I1：I2=R2：R1 W1：W2=I1：I2=R2：R1 P1：P2=R2：R1=I1：I2 总功率等于各功率之和 P=P1+P2
功率电压电流公式功率电压电流公式大全 1、欧姆定律： I=U/R U：电压，V； R：电阻，Ω； I：电流，A； 2、全电路欧姆定律： I=E/（R+r） I：电流，A； E：电源电动势，V； r：电源内阻，Ω； R：负载电阻，Ω 3、并联电路，总电流等于各个电阻上电流之和 I=I1+I2+…In 4、串联电路，总电流与各电流相等 I=I1=I2=I3=…=In 5、负载的功率 纯电阻有功功率P=UI → P=I2R（式中2为平方） U：电压，V； I：电流，A； P：有功功率，W； R：电阻
纯电感无功功率Q=I2*Xl（式中2为平方）Q：无功功率，w； Xl：电感感抗，Ω I：电流，A 纯电容无功功率Q=I2*Xc（式中2为平方）Q：无功功率，V； Xc：电容容抗，Ω I：电流，A 6、电功（电能） W=UIt W：电功，j； U：电压，V； I：电流，A； t：时间，s 7、交流电路瞬时值与最大值的关系 I=Imax×sin(ωt+Φ) I：电流，A； Imax：最大电流，A； (ωt+Φ)：相位，其中Φ为初相。 8、交流电路最大值与在效值的关系 Imax=2的开平方×I I：电流，A； Imax：最大电流，A； 9、发电机绕组三角形联接
I线=3的开平方×I相 I线：线电流，A； I相：相电流，A； 10、发电机绕组的星形联接 I线=I相 I线：线电流，A； I相：相电流，A； 11、交流电的总功率 P=3的开平方×U线×I线×cosΦ P：总功率，w； U线：线电压，V； I线：线电流，A； Φ：初相角 12、变压器工作原理 U1/U2=N1/N2=I2/I1 U1、U2：一次、二次电压，V； N1、N2：一次、二次线圈圈数； I2、I1：二次、一次电流，A； 13、电阻、电感串联电路 I=U/Z Z=（R2+XL2）和的开平方（式中2为平方） Z：总阻抗，Ω； I：电流，A； R：电阻，Ω； XL：感抗，Ω 14、电阻、电感、电容串联电路 I=U/Z Z=[R2+（XL-Xc）2]和的开平方（式中2为平方）Z：总阻抗，Ω； I：电流，A； R：电阻，Ω； XL：感抗，Ω； Xc：容抗，Ω
产品特征 显示被测量的变化趋势、读数方便采用夹持式安装方式 技术参数 99T1-A 、V 外型及安装尺寸 96C-A 、V ，96T -A 、V 和96L-Hz 外型及安装尺寸 单位： mm
72L-COS φ外型及安装尺寸 96L-W 、var 外型及安装尺寸 96L-COS φ外型及安装尺寸 72C-A 、V ，72T -A 、V 和72L-Hz 外型及安装尺寸 72L-W 、var 外型及安装尺寸
99T1-A 、V 接线图 接线图 96C-A 、V ，72C-A 、V 接线图
注：带‘*’ 标记的端子为电流进线端96T -A 、V ，72T -A 、V 接线图 96L-Hz ，72L-Hz 接线图 72L-W 、var 接线图
96L-W 、var 接线图 96L-COS Φ接线图 注：带* 标记的端子为电流进线端 注：带*标记的端子为电流进线端
量程参数表(详细信息请参阅固定式直接作用模拟指示电测量仪表附表汇总） 选型指南 备注 1：表内72T -A 和96T -A 交流电流表的所有规格均为2倍电流的过载型 2：交流电流表中，99型的直接接入电流范围为0.5A ～20A ，72型与96型的直接接入电流范围为 1A ～5A 和10A ～100A 3：表中交流电流表0.5A ～20A 用于99T1-A 型， 准确度等级为2.5级，交流电压表99T1-V 型准确 度等级为2.5级 （72型和96型电压表为1.5级）订货示例： 如客户需要99型指针板表，输入方式为交流，类型为电流表，则相对应的订货编码为：99T1A*
三相电路的电压与电流 1. 实验目的 （1）验证三相对称负载星形联结和三角形联结时，其线电压与相电压、线电流与相电流之间的关系。 （2）观察三相对称和不对称负载星形联结时中线的作用。 （3）观察三相不对称负载三角形联结时，其线电流与相电流之间的关系。 2. 实验预习要求 （1）复习有关三相交流电源特征的内容。 （2）完成下列预习题： ①画出三相对称负载星形联结和三角形联结时，其线电压与相电压、线电流与相电流的相量图。 ②计算图中电路各元件上的电压和流经各元件的电流。 3. 实验参考电路 图1 三相负载星形联结电路 图2 三相负载三角形联结电路
4. 实验内容和步骤 （1）按图1所示的电路接线，并接通电源。用万用表的交流电压档测量三相对称负载（开关S1断开）无中线（开关S2断开）时负载的中点N'与电源的中点N 之间的电压，以此来判断负载是否对称，若存在较严重的不对称时（UNN 10V），则用调换部分负载（白炽灯） ' 的方法，尽量设法使该三相负载对称。 （2）测量三相对称负载（开关S1断开）有中线（开关S2闭合）时，各线电压、相电压、中点电压、相电流和中线电流的值，并记入表1中。 （3）测量三相对称负载（开关S1断开）无中线（开关S2断开）时，上述各电压、电流值，并记入表1中。 （4）测量三相不对称负载（开关S1闭合）有中线（开关S2闭合）时，各线电压、相电压、中点电压、相电流和中线电流的值，并记入表1中。 （5）测量三相不对称负载（开关S1闭合）无中线（开关S2断开）时，上述各电压、电流值，并记入表1中。 （6）按图2所示的电路接线，并接通电源。 （7）测量三相对称负载（开关S断开）时的线电压、线电流和相电流，并记入表2中。（8）测量三相不对称负载（开关S闭合）时的线电压、线电流和相电流，并记入表2中。 表2 三相负载三角形联结实验测试记录表
功率表如何测功率 F0403014 眭博聪 5040309405 摘要：分析功率表的结构，工作原理及其应用 关键字：功率，功率因素cosφ 前言：在学到三相电路功率测量时，用到了一个新的测量仪表——功率表。但是对于其工作原理，它是怎么可以直接显示功率的大小，为什么要这样接线不甚了解，也为此查阅了些资料。本文介绍了功率表的结构，工作原理等情况。 正文： 功率表是测量直流，交流电路中功率的机械式指示电表。直流电路和交流电路中的功率分别为P=UI。 直流电路和交流电路中的功率分別为P=UI和P=UIcosφ﹐U，I 为负载电压和电流，φ为电流相量与相量间夹角﹐cosφ为功率因数。虽然各系电表的测量机构都有可能构成测量功率的电表﹐但最适于制成功率表的是电动系电表和铁磁电动系电表的测量机构。 功率表的结构： 由于功率表的种类很多，这里只以单相电动系功率表进行分析。 单相电动系功率表的接线原理见图。 这种电表测量机构的转动力矩M与I1I2cosθ有关﹐I1为静圈电流，I2为动圈电流﹐θ为两 电流相量间夹角。使负载电流I通过静圈﹐即I1=I。将负载电压加于动圈及与动圈串联的大电阻R上﹐则动圈中电流I2=U/R。这样θ=φ﹐而转动力矩M=kI1I2cosφ﹐这反映了功率P的大小。 改变与动圈串联的电阻值﹐可改变电压量程﹐将静圈的两线圈由串联改为并联﹐可扩大电流量程。功率表的表盘一般按额定电压与额定电流相乘﹐并使功率因数cosφ＝1來标值。如电压量程为300V﹑电流量程为5A的功率表﹐表盘的满刻度值为300×5×1＝1500W。也有制成功率因数为 0.1的低功率因数功率表﹐其满刻度值为300×5×0.1=150W。功率表的量程不能简单地只提功率量程﹐而应同時指明电压﹑电流量程及功率因数数值。 功率表的接线： 功率表的正确接法必须遵守“发电机端”的接线规则。 1)功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。电流线

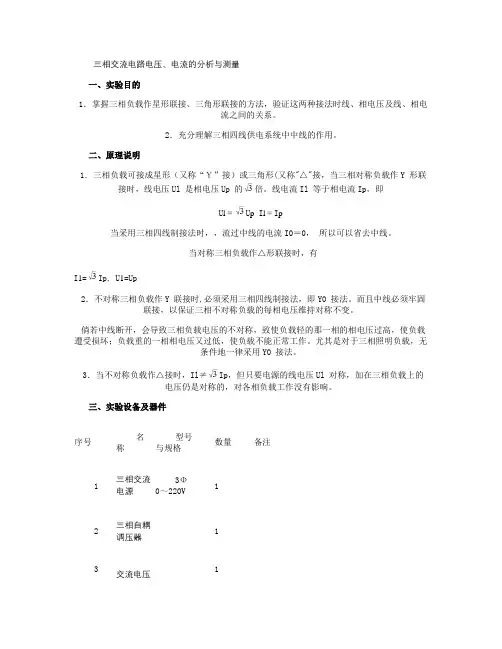

三相交流电路电压、电流的分析与测量 一、实验目的 1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。 2．充分理解三相四线供电系统中中线的作用。 二、原理说明 1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。线电流Il 等于相电流Ip，即 Ul＝Up Il＝Ip 当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。 当对称三相负载作△形联接时，有 I1=Ip, U1=Up 2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y0 接法。 3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 三、实验设备及器件 序号名称型号与规 格 数量备注 1三相交 流电源 3Φ 0～ 220V 1 2三相自 耦调压 器 1 3交流电 压表 1 4交流电 流表 1 5三相灯 组负载 40W/220V 白炽灯 9DGJ-04 6电门插 座 3DGJ-04
