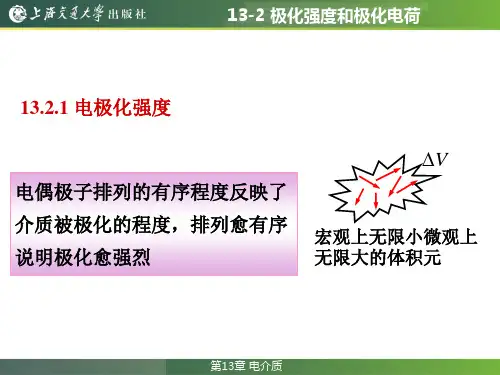

第十三章 电介质 一、 选择题 1、关于高斯定理，下列说法中哪一个是正确的(A) 高斯面内不包围自由电荷，则面上各点电位移矢量D 为零．(B) 高斯面的D 通量仅与面内自由电荷有关． (C) 高斯面上处处D为零，则面内必不存在自由电荷．(D) 以上说法都不正确． ［ B ］2、关于静电场中的电位移线，下列说法中，哪一个是正确的(A) 起自正电荷，止于负电荷，不形成闭合线，不中断．(B) 任何两条电位移线互相平行． (C) 起自正自由电荷，止于负自由电荷，任何两条电位移线在无自由电荷的空间不相交．(D) 电位移线只出现在有电介质的空间． ［ C ］3、一导体球外充满相对介电常量为r 的均匀电介质，若测得导体表面附近场强为E ，则导体球面上的自由电荷面密度为(A) 0 E ． (B) 0 r E ．(C) r E ． (D) (0 r-0)E ． ［ B ］4、在空气平行板电容器中，平行地插上一块各向同性均匀电介质板，如图所示．当电容器充电后，若忽略边缘效应，则电介质中的场强E 与空气中的场强0E 相比较，应有(A) E = E 0，两者方向相同． (B) E > E 0，两者方向相同．(C) E < E 0，两者方向相同． (D) E < E 0，两者方向相反． ［ C ］5、设有一个带正电的导体球壳．当球壳内充满电介质、球壳外是真空时，球壳外一点的场强大小和电势用E 1，U 1表示；而球壳内、外均为真空时，壳外一点的场强大小和电势用E 2，U 2表示，则两种情况下壳外同一点处的场强大小和电势大小的关系为(A) E 1 = E 2，U 1 = U 2． (B) E 1 = E 2，U 1 > U 2．(C) E 1 > E 2，U 1 > U 2． (D) E 1 < E 2，U 1 < U 2． ［ A ］6、在一点电荷q 产生的静电场中，一块电介质如图放置，以点电荷所在处为球心作一球形闭合面S ，则对此球形闭合面：(A) 高斯定理成立，且可用它求出闭合面上各点的场强． (B) 高斯定理成立，但不能用它求出闭合面上各点的场强． (C) 由于电介质不对称分布，高斯定理不成立．(D) 即使电介质对称分布，高斯定理也不成立．［ B ］E E 0q S7、一平行板电容器中充满相对介电常量为r 的各向同性均匀电介质．已知介质表面极化电荷面密度为±′，则极化电荷在电容器中产生的电场强度的大小为：(A)0εσ'． (B) rεεσ0'． (C) 02εσ'． (D) r εσ'． ［ A ］ 8、一平行板电容器始终与端电压一定的电源相联．当电容器两极板间为真空时，电场强度为0E ，电位移为0D ，而当两极板间充满相对介电常量为r 的各向同性均匀电介质时，电场强度为E ，电位移为D ，则 (A) r E E ε/0 =，0D D =． (B) 0E E =，0D D r ε=．(C) r E E ε/0 =，r D D ε/0 =． (D) 0E E =，0D D=． ［ B ］ 9、在静电场中，作闭合曲面S ，若有0d =⎰⋅SS D (式中D 为电位移矢量)，则S 面内必定(A) 既无自由电荷，也无束缚电荷．(B) 没有自由电荷．(C) 自由电荷和束缚电荷的代数和为零．(D) 自由电荷的代数和为零． ［ D ］10、一个大平行板电容器水平放置，两极板间的一半空间充有各向同性均匀电介质，另一半为空气，如图．当两极板带上恒定的等量异号电荷时，有一个质量为m 、带电荷为+q 的质点，在极板间的空气区域中处于平衡．此后，若把电介质抽去 ，则该质点 (A) 向下运动． (B) 向上运动． (C) 保持不动． (D) 是否运动不能确定．［ B ］11、C 1和C 2两空气电容器串联以后接电源充电．在电源保持联接的情况下，在C 2中插入一电介质板，则(A) C 1极板上电荷增加，C 2极板上电荷增加． (B) C 1极板上电荷减少，C 2极板上电荷增加． (C) C 1极板上电荷增加，C 2极板上电荷减少．(D) C 1极板上电荷减少，C 2极板上电荷减少． ［ A ］12、C 1和C 2两空气电容器并联以后接电源充电．在电源保持联接的情况下，在C 1中插入一电介质板，如图所示, 则 (A) C 1极板上电荷增加，C 2极板上电荷减少．(B) C 1极板上电荷减少，C 2极板上电荷增加． (C) C 1极板上电荷增加，C 2极板上电荷不变．(D) C 1极板上电荷减少，C 2极板上电荷不变． ［ C ］+q m+QC 1C 2C 1C 213、C 1和C 2两空气电容器，把它们串联成一电容器组．若在C 1中插入一电介质板，则(A) C 1的电容增大，电容器组总电容减小． (B) C 1的电容增大，电容器组总电容增大． (C) C 1的电容减小，电容器组总电容减小．(D) C 1的电容减小，电容器组总电容增大． ［ B ］14、C 1和C 2两空气电容器并联起来接上电源充电．然后将电源断开，再把一电介质板插入C 1中，如图所示, 则 (A) C 1和C 2极板上电荷都不变．(B) C 1极板上电荷增大，C 2极板上电荷不变．(C) C 1极板上电荷增大，C 2极板上电荷减少． (D) C 1极板上电荷减少，C 2极板上电荷增大． ［ C ］15、如果在空气平行板电容器的两极板间平行地插入一块与极板面积相同的各向同性均匀电介质板，由于该电介质板的插入和它在两极板间的位置不同，对电容器电容的影响为：(A) 使电容减小，但与介质板相对极板的位置无关．(B) 使电容减小，且与介质板相对极板的位置有关．(C) 使电容增大，但与介质板相对极板的位置无关．(D) 使电容增大，且与介质板相对极板的位置有关． ［ C ］16、如果在空气平行板电容器的两极板间平行地插入一块与极板面积相同的金属板，则由于金属板的插入及其相对极板所放位置的不同，对电容器电容的影响为：(A) 使电容减小，但与金属板相对极板的位置无关．(B) 使电容减小，且与金属板相对极板的位置有关．(C) 使电容增大，但与金属板相对极板的位置无关．(D) 使电容增大，且与金属板相对极板的位置有关． ［ C ］17、如果某带电体其电荷分布的体密度增大为原来的2倍，则其电场的能量变为原来的(A) 2倍． (B) 1/2倍．(C) 4倍． (D) 1/4倍． ［ C ］18、如图所示, 一球形导体，带有电荷q ，置于一任意形状的空腔导体中．当用导线将两者连接后，则与未连接前相比系统静电场能量将(A) 增大． (B) 减小． (C) 不变． (D) 如何变化无法确定．［ B ］12C 1C 2q19、一空气平行板电容器充电后与电源断开，然后在两极板间充满某种各向同性、均匀电介质，则电场强度的大小E 、电容C 、电压U 、电场能量W 四个量各自与充入介质前相比较，增大(↑)或减小(↓)的情形为(A) E ↑，C ↑，U ↑，W ↑．(B) E ↓，C ↑，U ↓，W ↓．(C) E ↓，C ↑，U ↑，W ↓．(D) E ↑，C ↓，U ↓，W ↑． ［ B ］20、一平行板电容器充电后仍与电源连接，若用绝缘手柄将电容器两极板间距离拉大，则极板上的电荷Q 、电场强度的大小E 和电场能量W 将发生如下变化(A) Q 增大，E 增大，W 增大．(B) Q 减小，E 减小，W 减小．(C) Q 增大，E 减小，W 增大．(D) Q 增大，E 增大，W 减小． ［ B ］21、真空中有“孤立的”均匀带电球体和一均匀带电球面，如果它们的半径和所带的电荷都相等．则它们的静电能之间的关系是(A) 球体的静电能等于球面的静电能．(B) 球体的静电能大于球面的静电能．(C) 球体的静电能小于球面的静电能．(D) 球体内的静电能大于球面内的静电能，球体外的静电能小于球面外的静电能． ［ B ］22、将一空气平行板电容器接到电源上充电到一定电压后，断开电源．再将一块与极板面积相同的金属板平行地插入两极板之间，如图所示, 则由于金属板的插入及其所放位置的不同，对电容器储能的影响为：(A) 储能减少，但与金属板相对极板的位置无关．(B) 储能减少，且与金属板相对极板的位置有关．(C) 储能增加，但与金属板相对极板的位置无关．(D) 储能增加，且与金属板相对极板的位置有关． ［ A ］23、将一空气平行板电容器接到电源上充电到一定电压后，在保持与电源连接的情况下，再将一块与极板面积相同的金属板平行地插入两极板之间，如图所示．金属板的插入及其所处位置的不同，对电容器储存电能的影响为：(A) 储能减少，但与金属板相对极板的位置无关．(B) 储能减少，且与金属板相对极板的位置有关． (C) 储能增加，但与金属板相对极板的位置无关．(D) 储能增加，且与金属板相对极板的位置有关． ［ C ］24、将一空气平行板电容器接到电源上充电到一定电压后，断开电源．再将一块与极板面积相同的各向同性均匀电介质板平行地插入两极板之间，如图所示. 则由于介质板的插入及其所放位置的不同，对电容器储能的影响为：(A) 储能减少，但与介质板相对极板的位置无关．(B) 储能减少，且与介质板相对极板的位置有关． (C) 储能增加，但与介质板相对极板的位置无关． (D) 储能增加，且与介质板相对极板的位置有关．［ A ］25、将一空气平行板电容器接到电源上充电到一定电压后，在保持与电源连接的情况下，把一块与极板面积相同的各向同性均匀电介质板平行地插入两极板之间，如图所示．介质板的插入及其所处位置的不同，对电容器储存电能的影响为：(A) 储能减少，但与介质板相对极板的位置无关． (B) 储能减少，且与介质板相对极板的位置有关．(C) 储能增加，但与介质板相对极板的位置无关．(D) 储能增加，且与介质板相对极板的位置有关． ［ C ］二、填空题1、分子的正负电荷中心重合的电介质叫做_______________ 电介质。

第十三章电力电容器电力电容器包括移相电容器、串联电容器、藕合电容器、均压电容器等多种电容器。

本章指的是移相电容器。

移相电容器的直接作用是并联在线路上提高线路的功率因数。

因此，移相电容器也称为并联补偿电容器。

安装移相电容器能改善电能质量、降低电能损耗，还能提高供电设备的利用率。

运行中电容器的爆炸危险和断电后残留电荷的危险是必须重视的安全问题。

第一节电力电容器补偿原理与计算一、结构和型号电容器由外壳和芯子组成。

外壳用密封钢板焊接而成。

外壳上装有出线绝缘套管、吊攀和接地螺钉。

芯子由一些电容元件串、并联组成。

电容元件用铝箔制作电极、用电容器纸或复合绝缘膜作为绝缘介质。

电容器内以绝缘油作为浸渍介质。

老式的多采用矿物油和十二烷基苯；新式的则采用植物油。

电力电容器的型号表示：电容器的额定电压多为0.4KV和10.5KV，也有0.23KV、0.525KV、6.3KV产品。

二、补偿原理电力系统中，电动机及其他有线圈的设备用得很多。

这类设备除从线路中取得一部分电流作功外，还要从线路上消耗一部分不作功的电感电流。

这就使得线路上的电流要额外地加大一些。

前面讲到的功率因数cosφ就是用来衡量这一部分不作功的电流的。

当电感电流为零时，功率因数等于1；当电感电流所占比例逐渐增大时，功率因数逐渐下降。

显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配电装置的额外负担也较大。

这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗、增大电压损失、降低供电质量。

为此，应当提高功率因数。

提高功率因数最方便的方法是并联电容器，产生电容电流抵消电感电流，将不作功的所谓无功电流减小到一定的范围以内。

如图13-1所示，补偿前线路上的感性无功电流为I L0、线路上的总电流为I0，并联电容器后，产生一电容电流I C 抵消部分感性电流。

使得线路上的感性无功电流减小为I L、线路上的总电流减小为1。

需要补偿的无功功率为：Q=P（tgφ1-tgφ2）补偿用电力电容器或者安装在高压边，或者安装在低压边；可以集中安装，也可以分散安装。

第13章 静电场中的导体和电解质一、选择题1(D)，2(A)，3(C)，4(C)，5(C)，6(B)，7(C)，8(B)，9(C)，10(B)二、填空题(1). 4.55×105 C ；(2). σ (x ，y ，z )/ε0，与导体表面垂直朝外(σ > 0) 或 与导体表面垂直朝里(σ < 0). (3). εr ，1， εr ； (4). 1/εr ，1/εr ；(5). σ ，σ / ( ε 0ε r )； (6).Rq 04επ ；(7). P ，－P ，0； (8) (1- εr )σ / εr ； (9). 452； (10). εr ，εr三、计算题1.如图所示，一内半径为a 、外半径为b 的金属球壳，带有电荷Q ，在球壳空腔内距离球心r 处有一点电荷q ．设无限远处为电势零点，试求： (1) 球壳内外表面上的电荷． (2) 球心O 点处，由球壳内表面上电荷产生的电势． (3) 球心O 点处的总电势．解：(1) 由静电感应，金属球壳的内表面上有感生电荷-q ，外表面上带电荷q +Q ． (2) 不论球壳内表面上的感生电荷是如何分布的，因为任一电荷元离O 点的 距离都是a ，所以由这些电荷在O 点产生的电势为 adqU q 04επ=⎰-aq04επ-=(3) 球心O 点处的总电势为分布在球壳内外表面上的电荷和点电荷q 在O 点 产生的电势的代数和 q Q q q O U U U U +-++= r q 04επ=a q 04επ-b q Q 04επ++ )111(40b a r q +-π=εbQ04επ+2. 一圆柱形电容器，外柱的直径为4 cm ，内柱的直径可以适当选择，若其间充满各向同性的均匀电介质，该介质的击穿电场强度的大小为E 0= 200 KV/cm ．试求该电容器可能承受的最高电压． (自然对数的底e = 2.7183)解：设圆柱形电容器单位长度上带有电荷为λ，则电容器两极板之间的场强分布 为 )2/(r E ελπ= 设电容器内外两极板半径分别为r 0，R ，则极板间电压为⎰⎰⋅π==R rRr r r r E U d 2d ελ 0ln 2r Rελπ=电介质中场强最大处在内柱面上，当这里场强达到E 0时电容器击穿，这时应有002E r ελπ=，000ln r R E r U = 适当选择r 0的值，可使U 有极大值，即令0)/ln(/d d 0000=-=E r R E r U ，得 e R r /0=，显然有22d d r U < 0，故当 e R r /0= 时电容器可承受最高的电压 e RE U /0max = = 147 kV.3. 如图所示，一圆柱形电容器，内筒半径为R 1，外筒半径为R 2 (R 2＜2 R 1)，其间充有相对介电常量分别为εr 1和εr 2＝εr 1 / 2的两层各向同性均匀电介质，其界面半径为R ．若两种介质的击穿电场强度相同，问：(1) 当电压升高时，哪层介质先击穿？(2) 该电容器能承受多高的电压？解：(1) 设内、外筒单位长度带电荷为＋λ和－λ．两筒间电位移的大小为 D ＝λ / (2πr ) 在两层介质中的场强大小分别为E 1 = λ / (2πε0 εr 1r )， E 2 = λ / (2πε0 εr 2r ) 在两层介质中的场强最大处是各层介质的内表面处，即E 1M = λ / (2πε0 εr 1R 1)， E 2M = λ / (2πε0 εr 2R ) 可得 E 1M / E 2M = εr 2R / (εr 1R 1) = R / (2R 1)已知 R 1＜2 R 1， 可见 E 1M ＜E 2M ，因此外层介质先击穿． (2) 当内筒上电量达到λM ，使E 2M ＝E M 时，即被击穿，λM = 2πε0 εr 2RE M 此时．两筒间电压(即最高电压)为：r r r r U R R r M RR r M d 2d 221201012⎰⎰+=επελεπελ⎪⎪⎭⎫ ⎝⎛+=R R R R RE r r M r 22112ln 1ln 1εεε4. 一空气平行板电容器，两极板面积均为S ，板间距离为d (d 远小于极板线度)，在两极板间平行地插入一面积也是S 、厚度为t (<d )的金属片，如图所示. 试求：(1) 电容C 于多少？ (2) 金属片放在两极板间的位置对电容值有无影响？解：设极板上分别带电荷+q 和-q ；金属片与A 板距离为d 1，与B 板距离为d 2；金属片与A 板间场强为 )/(01S q E ε=金属板与B 板间场强为 )/(02S q E ε= 金属片内部场强为 0='E 则两极板间的电势差为2211d E d E U U B A +=- )(210d d S q+=ε)(0t d Sq -=ε 由此得 )/()/(0t d S U U q C B A -=-=ε因C 值仅与d 、t 有关，与d 1、d 2无关，故金属片的安放位置对电容值无影响．O R 1R 2Rεr 2εr 1t S S S d Ad 1t d 2d5. 如图所示，一电容器由两个同轴圆筒组成，内筒半径为a ，外筒半径为b ，筒长都是L ，中间充满相对介电常量为εr 的各向同性均匀电介质．内、外筒分别带有等量异号电荷+Q和-Q ．设 (b - a ) << a ，L >> b ，可以忽略边缘效应，求：(1) 圆柱形电容器的电容；(2) 电容器贮存的能量．解：由题给条件 (a a b <<-)和b L >>，忽略边缘效应, 应用高斯定理可求出两 筒之间的场强为： )2/(0Lr Q E r εεπ= 两筒间的电势差 =π=⎰r drL QU bar εε02a b L Q r ln 20εεπ 电容器的电容 )]//[ln()2(/0a b L U Q C r εεπ== 电容器贮存的能量 221CU W =)/ln()]4/([02a b L Q r εεπ=6. 如图所示，一平板电容器，极板面积为S ，两极板之间距离为d ，其间填有两层厚度相同的各向同性均匀电介质，其介电常量分别为ε1和ε2．当电容器带电荷±Q 时，在维持电荷不变下，将其中介电常量为ε1的介质板抽出，试求外力所作的功．解：可将上下两部分看作两个单独的电容器串联，两电容分别为d S C 112ε=，d SC 222ε= 串联后的等效电容为 ()21212εεεε+=d SC带电荷±Q 时，电容器的电场能量为 ()S d Q C Q W 21212242εεεε+== 将ε1的介质板抽去后，电容器的能量为 ()S d Q W 202024εεεε+='外力作功等于电势能增加，即 ⎪⎪⎭⎫⎝⎛-=-'=∆=102114εεS d Q W W W A7. 如图所示，将两极板间距离为d 的平行板电容器垂直地插入到密度为ρ、相对介电常量为εr 的液体电介质中．如维持两极板之间的电势差U 不变，试求液体上升的高度h ．解：设极板宽度为L ，液体未上升时的电容为 C 0 = ε0HL / d 液体上升到h 高度时的电容为()d hL dL h H C rεεε00+-=()011C H h r ⎥⎦⎤⎢⎣⎡-+=ε 在U 不变下，液体上升后极板上增加的电荷为()d hLU U C CU Q r /100-=-=∆εε电源作功 ()d hLU QU A r /120-==∆εε液体上升后增加的电能20212121U C CU W -=∆()d hLU r /12120-=εε 液体上升后增加的重力势能 2221gdh L W ρ=∆因 A = ∆W 1+∆W 2，可解出 ()2201gdU h r ρεε-=思考题1. 无限大均匀带电平面（面电荷密度为σ）两侧场强为)2/(0εσ=E ，而在静电平衡状态下，导体表面（该处表面面电荷密度为σ）附近场强为0/εσ=E ，为什么前者比后者小一半？参考解答：关键是题目中两个式中的σ不是一回事。

第13章 静电场中的导体和电介质13.1一带电量为q ，半径为r A 的金属球A ，与一原先不带电、内外半径分别为r B 和r C 的金属球壳B 同心放置，如图所示，则图中P 点的电场强度如何？若用导线将A 和B 连接起来，则A 球的电势为多少？（设无穷远处电势为零）[解答]过P 点作一个同心球面作为高斯面，尽管金属球壳内侧会感应出异种，但是高斯面内只有电荷q ．根据高斯定理可得 E 4πr 2 = q /ε0， 可得P 点的电场强度为204q E r πε=．当金属球壳内侧会感应出异种电荷-q 时，外侧将出现同种电荷q ．用导线将A 和B 连接起来后，正负电荷将中和．A 球是一个等势体，其电势等于球心的电势．A 球的电势是球壳外侧的电荷产生的，这些电荷到球心的距离都是r c ，所以A 球的电势为04c q U r πε=．13.2 同轴电缆是由半径为R 1的导体圆柱和半径为R 2的同轴薄圆筒构成的，其间充满了相对介电常数为εr 的均匀电介质，设沿轴线单位长度上导线的圆筒的带电量分别为+λ和-λ，则通过介质内长为l ，半径为r 的同轴封闭圆柱面的电位移通量为多少？圆柱面上任一点的场强为多少？[解答]介质中的电场强度和电位移是轴对称分布的．在内外半径之间作一个半径为r 、长为l 的圆柱形高斯面，根据介质中的高斯定理，通过圆柱面的电位移通过等于该面包含的自由电荷，即 Φd = q = λl ． 设高斯面的侧面为S 0，上下两底面分别为S 1和S 2．通过高斯面的电位移通量为 ⎰⋅=ΦSdD d 012d d d 2S S S rlDπ=⋅+⋅+⋅=⎰⎰⎰D S D S D S ，可得电位移为 D = λ/2πr ， 其方向垂直中心轴向外．电场强度为 E = D/ε0εr = λ/2πε0εr r ， 方向也垂直中心轴向外．13.3 金属球壳原来带有电量Q ，壳内外半径分别为a 、b ，壳内距球心为r 处有一点电荷q ，求球心o 的电势为多少？ [解答]点电荷q 在内壳上感应出负电荷-q ，不论电荷如何分布，距离球心都为a ．外壳上就有电荷q+Q ，距离图13.3球为b ．球心的电势是所有电荷产生的电势叠加，大小为000111444o q q Q q U r a b πεπεπε-+=++13.4 三块平行金属板A 、B 和C ，面积都是S = 100cm 2，A 、B 相距d 1 = 2mm ，A 、C 相距d 2 = 4mm ，B 、C 接地，A 板带有正电荷q =3×10-8C ，忽略边缘效应．求（1）B 、C 板上的电荷为多少？ （2）A 板电势为多少？ [解答](1)设A 的左右两面的电荷面密度分别为σ1和σ2，所带电量分别为σ1S 和q 2 = σ2S ，q 1 = 在B 、C 板上分别感应异号电荷-q 1和-q 2，由电荷守恒得方程q = q 1 + q 2 = σ1S + σ2S ． ① A 、B 间的场强为 E 1 = σ1/ε0， A 、C 间的场强为 E 2 = σ2/ε0．设A 板与B 板的电势差和A 板与C 板的的电势差相等，设为ΔU ，则ΔU = E 1d 1 = E 2d 2， ②即 σ1d 1 = σ2d 2． ③解联立方程①和③得σ1 = qd 2/S (d 1 + d 2)，所以 q 1 = σ1S = qd 2/(d 1+d 2) = 2×10-8(C)；q 2 = q - q 1 = 1×10-8(C)．B 、C 板上的电荷分别为q B = -q 1 = -2×10-8(C)； q C = -q 2 = -1×10-8(C)． (2)两板电势差为ΔU = E 1d 1 = σ1d 1/ε0 = qd 1d 2/ε0S (d 1+d 2)， 由于 k = 9×109 = 1/4πε0， 所以 ε0 = 10-9/36π，因此 ΔU = 144π = 452.4(V)． 由于B 板和C 板的电势为零，所以U A = ΔU = 452.4(V)．13.5 一无限大均匀带电平面A ，带电量为q ，在它的附近放一块与A 平行的金属导体板B ，板B 有一定的厚度，如图所示．则在板B 的两个表面1和2上的感应电荷分别为多少？[解答]由于板B 原来不带电，两边感应出电荷后，由电荷守恒得 0． ①q 1 + q 2 = 虽然两板是无限大的，为了计算的方便，不妨设它们的面积为S ，则面电荷密度分别为σ1 = q 1/S 、σ2 = q 2/S 、σ = q/S ，图13.42 图13.5它们产生的场强大小分别为E 1 = σ1/ε0、E 2 = σ2/ε0、E = σ/ε0．在B 板内部任取一点P ，其场强为零，其中1面产生的场强向右，2面和A 板产生的场强向左，取向右的方向为正，可得E 1 - E 2 – E = 0，即 σ1 - σ2 – σ = 0，或者说 q 1 - q 2 + q = 0． ② 解得电量分别为q 2 = q /2，q 1 = -q 2 = -q /2．13.6 两平行金属板带有等异号电荷，若两板的电势差为120V ，两板间相距为 1.2mm ，忽略边缘效应，求每一个金属板表面的电荷密度各为多少？[解答]由于左板接地，所以σ1 = 0． 由于两板之间的电荷相互吸引，右板右面的电荷会全部吸引到右板左面，所以σ4 = 0． 由于两板带等量异号的电荷，所以 σ2 = -σ3．两板之间的场强为E = σ3/ε0，而 E = U/d ， 所以面电荷密度分别为σ3 = ε0E = ε0U/d = 8.84×10-7(C·m -2)，σ2 = -σ3 = -8.84×10-7(C·m -2)．13.7一球形电容器，内外球壳半径分别为R 1和R 2，球壳与地面及其他物体相距很远．将内球用细导线接地．试证：球面间电容可用公式202214R C R R πε=-表示． （提示：可看作两个球电容器的并联，且地球半径R >>R 2）[一：并联电容法．在外球外面再接一个半径为R 3壳，外壳也接地．内球壳和外球壳之间是容为 104C πε=壳之间也是一个电容器，电容为2023141/1/C R R πε=-．外球壳是一极，由于内球壳和大外球壳都接地，共用一极，所以两个电容并联．当R 3趋于无穷大时，C 2 = 4πε0R 2．并联电容为12120022144R R C C C R R R πεπε=+=+-图13.6202214R R R πε=-．方法二：电容定义法．假设外壳带正电为q ，则内壳将感应电荷q`．内球的电势是两个电荷产生的叠加的结果．由于内球接地，所以其电势为零；由于内球是一个等势体，其球心的电势为0201`044q q R R πεπε+=，因此感应电荷为12`R q q R =-．根据高斯定理可得两球壳之间的场强为122002`44R q q E r R r πεπε==-，负号表示场强方向由外球壳指向内球壳．取外球壳指向内球壳的一条电力线，两球壳之间的电势差为1122d d R R R R U E r=⋅=⎰⎰E l121202()d 4R R R qr R rπε=-⎰1212021202()11()44R q R R q R R R R πεπε-=-=球面间的电容为202214R q C U R R πε==-．13.8球形电容器的内、外半径分别为R 1和R 2，其间一半充满相对介电常量为εr 的均匀电介质，求电容C 为多少？[解答]球形电容器的电容为12012211441/1/R R C R R R R πεπε==--．对于半球来说，由于相对面积减少了一半，所以电容也减少一半：0121212R R C R R πε=-．当电容器中充满介质时，电容为：0122212r R R C R R πεε=-．由于内球是一极，外球是一极，所以两个电容器并联：01212212(1)r R R C C C R R πεε+=+=-．13.9设板面积为S 的平板电容器析板间有两层介质，介电常量分别为ε1和ε2，厚度分别为d 1和d 2，求电容器的电容．[解答]假设在两介质的介面插入一薄导体，可知两个电容器串联，电容分别为 ε1S/d 1和C 2 = ε2S/d 2． C 1 = 总电容的倒数为122112*********d d d d C C C S S S εεεεεε+=+=+=，总电容为122112SC d d εεεε=+．13.10 圆柱形电容器是由半径为R 1的导线和与它同轴的内半径为R 2的导体圆筒构成的，其长为l ，其间充满了介电常量为ε的介质．设沿轴线单位长度导线上的电荷为λ，圆筒的电荷为-λ，略去边缘效应．求：（1）两极的电势差U ；（2）介质中的电场强度E 、电位移D ； （3）电容C ，它是真空时电容的多少倍？ [解答]介质中的电场强度和电位移是轴对称分布的．在内外半径之间作一个半径为r 、长为l 的圆柱形高斯面，侧面为S 0，上下两底面分别为S 1和S 2．通过高斯面的电位移通量为 ⎰⋅=ΦS d S D d12d d d 2S S S rlDπ=⋅+⋅+⋅=⎰⎰⎰D S D S D S ，高斯面包围的自由电荷为 q = λl ，根据介质中的高斯定理 Φd = q ， 可得电位为 D = λ/2πr ， 方向垂直中心轴向外．电场强度为 E = D/ε = λ/2πεr ， 方向也垂直中心轴向外．取一条电力线为积分路径，电势差为21d d d 2R LLRU E r r r λπε=⋅==⎰⎰⎰E l21ln 2R R λπε=．电容为212ln(/)q l C U R R πε==．在真空时的电容为00212ln(/)l q C U R R πε==，所以倍数为C/C 0 = ε/ε0．13.11在半径为R 1的金属球外还有一层半径为R 2的均匀介质，相对介电常量为εr ．设金属球带电Q 0，求：（1）介质层内、外D 、E 、P 的分布；（2）介质层内、外表面的极化电荷面密度．[解答]（1）在介质内，电场强度和电位移以及极化强度是球对称分布的．在内外半径之间作一个半径为r 的球形高斯面，通过高斯面的电位移通量为 Dr S D SSd 24d d π==⋅=Φ⎰⎰S D高斯面包围的自由电荷为q = Q 0， 根据介质中的高斯定理 Φd = q ， 可得电位为 D = Q 0/4πr 2， 方向沿着径向．用矢量表示为D = Q 0r /4πr 3．电场强度为E = D /ε0εr = Q 0r /4πε0εr r 3， 方向沿着径向．由于 D = ε0E + P ，所以 P = D - ε0E =031(1)4rQ r επ-r ．在介质之外是真空，真空可当作介电常量εr = 1的介质处理，所以 D = Q 0r /4πr 3，E = Q 0r /4πε0r 3，P = 0．（2）在介质层内靠近金属球处，自由电荷Q 0产生的场为E 0 = Q 0r /4πε0r 3；极化电荷q 1`产生的场强为E` = q 1`r /4πε0r 3；总场强为 E = Q 0r /4πε0εr r 3． 由于 E = E 0 + E `，解得极化电荷为`101(1)rq Q ε=-，介质层内表面的极化电荷面密度为``01122111(1)44r Q q R R σπεπ==-． 在介质层外表面，极化电荷为``21q q =-，面密度为``02222221(1)44r Q q R R σπεπ==-．13.12 两个电容器电容之比C 1:C 2 = 1:2，把它们串联后接电源上充电，它们的静电能量之比为多少？如果把它们并联后接到电源上充电，它们的静电能之比又是多少？[解答]两个电容器串联后充电，每个电容器带电量是相同的，根据静电能量公式W = Q 2/2C ，得静电能之比为W 1:W 2 = C 2:C 1 = 2:1．两个电容器并联后充电，每个电容器两端的电压是相同的，根据静电能量公式W = CU 2/2，得静电能之比为W 1:W 2 = C 1:C 2 = 1:2．13.13一平行板电容器板面积为S ，板间距离为d ，接在电源上维持其电压为U ．将一块厚度为d 相对介电常量为εr 的均匀介电质板插入电容器的一半空间内，求电容器的静电能为多少？[解答]平行板电容器的电容为C = ε0S/d ，当面积减少一半时，电容为C 1 = ε0S /2d ； 另一半插入电介质时，电容为C 2 = ε0εr S /2d ．两个电容器并联，总电容为C = C 1 + C 2 = (1 + εr )ε0S /2d ，静电能为W = CU 2/2 = (1 + εr )ε0SU 2/4d ．13.14 一平行板电容器板面积为S ，板间距离为d ，两板竖直放着．若电容器两板充电到电压为U 时，断开电源，使电容器的一半浸在相对介电常量为εr 的液体中．求：（1）电容器的电容C ；（2）浸入液体后电容器的静电能； （3）极板上的自由电荷面密度．[解答]（1）如前所述，两电容器并联的电容为C = (1 + εr )ε0S /2d ．（2）电容器充电前的电容为C 0 = ε0S/d ， 充电后所带电量为 Q = C 0U ．当电容器的一半浸在介质中后，电容虽然改变了，但是电量不变，所以静电能为 W = Q 2/2C = C 02U 2/2C = ε0SU 2/(1 + εr )d ．（3）电容器的一半浸入介质后，真空的一半的电容为 C 1 = ε0S /2d ； 介质中的一半的电容为 C 2 = ε0εr S /2d ． 设两半的所带自由电荷分别为Q 1和Q 2，则Q 1 + Q 2 = Q ． ①由于C = Q/U ，所以U = Q 1/C 1 = Q 2/C 2． ②解联立方程得01112211/C U C Q Q C C C C ==++，真空中一半电容器的自由电荷面密度为00112122/2(1/)(1)r C U U Q S C C S d εσε===++．同理，介质中一半电容器的自由电荷面密度为0021222(/1)(1)r r C U UC C S d εεσε==++．13.15平行板电容器极板面积为200cm 2，板间距离为 1.0mm ，电容器内有一块1.0mm 厚的玻璃板(εr = 5)．将电容器与300V 的电源相连．求：（1）维持两极板电压不变抽出玻璃板，电容器的能量变化为多少？（2）断开电源维持板上电量不变，抽出玻璃板，电容器能量变化为多少？ [解答]平行板电容器的电容为C 0 = ε0εr S/d ，静电能为 W 0 = C 0U 2/2． 玻璃板抽出之后的电容为C = ε0S/d ．（1）保持电压不变抽出玻璃板，静电能为 W = CU 2/2， 电能器能量变化为ΔW = W - W 0 = (C - C 0)U 2/2 = (1 - εr )ε0SU 2/2d = -3.18×10-5(J)． （2）充电后所带电量为 Q = C 0U ， 保持电量不变抽出玻璃板，静电能为W = Q 2/2C ，电能器能量变化为2000(1)2C C U W W W C ∆=-=-20(1)2r r SU dεεε=-= 1.59×10-4(J)．13.16设圆柱形电容器的内、外圆筒半径分别为a 、b ．试证明电容器能量的一半储存在半径R[解答]设圆柱形电容器电荷线密度为λ，场强为 E = λ/2πε0r ， 能量密度为 w = ε0E 2/2， 体积元为 d V = 2πrl d r ， 能量元为 d W = w d V ．在半径a 到R 的圆柱体储存的能量为20d d 2V V W w V E Vε==⎰⎰2200d ln 44Ral l R r r a λλπεπε==⎰． 当R = b 时，能量为210ln4l b W a λπε=；当R =22200ln48l l b W a λλπεπε==，所以W 2 = W 1/2，即电容器能量的一半储存在半径R13.17 两个同轴的圆柱面，长度均为l ，半径分别为a 、b ，柱面之间充满介电常量为ε的电介质（忽略边缘效应）．当这两个导体带有等量异号电荷(±Q )时，求：（1）在半径为r (a < r < b )、厚度为d r 、长度为l 的圆柱薄壳中任一点处，电场能量体密度是多少？整个薄壳层中总能量是多少？（2）电介质中总能量是多少（由积分算出）？（3）由电容器能量公式推算出圆柱形电容器的电容公式？[解答]（1）圆柱形内柱面的电荷线密度为 λ = Q/l ， 根据介质是高斯定理，可知电位移为D = λ/2πr = Q /2πrl ，场强为 E = D/ε = Q /2πεrl ， 能量密度为w = D ·E /2 = DE /2 = Q 2/8π2εr 2l 2．薄壳的体积为d V = 2πrl d r ， 能量为 d W = w d V = Q 2d r /4πεlr ．（2）电介质中总能量为22d d ln44bV aQ Q bW W r lr l a πεπε===⎰⎰． （3）由公式W = Q 2/2C 得电容为222ln(/)Q l C W b a πε==．13.18 两个电容器，分别标明为200PF/500V 和300PF/900V ．把它们串联起来，等效电容多大？如果两端加上1000V 电压，是否会被击穿？[解答]当两个电容串联时，由公式211212111C C C C C C C +=+=，得1212120PFC C C C C ==+．加上U = 1000V 的电压后，带电量为Q = CU ，第一个电容器两端的电压为U 1 = Q/C 1 = CU/C 1 = 600(V)； 第二个电容器两端的电压为U 2 = Q/C 2 = CU/C 2 = 400(V)．由此可知：第一个电容器上的电压超过它的耐压值，因此会被击穿；当第一个电容器被击穿后，两极连在一起，全部电压就加在第二个电容器上，因此第二个电容器也接着被击穿．。

思考题13-1 尖端放电的物理实质是什么？答： 尖端放电的物理实质，是尖端处的强电场致使附近的空气分子电离，电离所产生的带电粒子在电场的作用下急剧运动和相互碰撞，碰撞又使更多的空气分子电离，并非尖端所带的电荷直接释放到空间去。

13-2 将一个带电+q 半径为R B 的大导体球B 移近一个半径为R A 而不带电的小导体球A ，试判断下列说法是否正确？并说明理由。

(1) B 球电势高于A 球。

答： 正确。

不带电的导体球A 在带电+q 的导体球B 的电场中，将有感应电荷分布于表面。

另外，定性画出电场线，在静电场的电力线方向上电势逐点降低，又由图看出电场线自导体球B 指向导体球A ，故B 球电势高于A 球。

(2) 以无限远为电势零点，A 球的电势: V A < 0答： 不正确。

若以无穷远处为电势零点V ∞＝0，从图可知A 球的电力线伸向无穷远处。

所以，V A ＞0。

13-3 怎样能使导体净电荷为零 ，而其电势不为零?答：将不带电的绝缘导体(与地绝缘并与其它任何带电体绝缘)置于某电场中，则该导体有∑=0q 而导体的电势V ≠0。

图13-37 均匀带电球体的电场能13-4 怎样理解静电平衡时导体内部各点的场强为零？答： 必须注意以下两点：（1） 这里的“点”是指导体内的宏观点，即无限小体积元。

对于微观点，例如导体中某电子或某原子核附近的一个几何点，场强一般不为零；（2） 静电平衡的这一条件，只有在导体内部的电荷除静电场力以外不受其他力（如“化学力”）的情况下才能成立。

13-5 怎样理解导体表面附近的场强与表面上对应点的电荷面密度成正比？答： 不应产生这样的误解：导体表面附近一点的场强，只是由该点的一个面电荷元S ∆σ产生的。

实际上这个场强是导体表面上全部电荷所贡献的合场强。

如果场中不止一个导体，则这个场强应是所有导体表面上的全部电荷的总贡献。

13-6 为什么不能使一个物体无限制地带电？答： 所谓一个物体带电，就是指它因失去电子而有多余的净的正电荷或因获得电子而有多余的负的净电荷。
