学号2010210369
《工厂供电》
课程设计
（2010级本科）
题目：某住宅小区供配电系统设计
学院：物理及机电工程学院
专业：电气工程及其自动化
作者姓名：甘孝田
指导教师：赵文忠职称：教授
完成日期：2012年12月27日
工厂供电课程设计任务书
目录
一、设计说明1
1.1工程概况 (1)
1.2设计依据 (1)
1.3设计原则................................................................................... (1)
1.4小区概况................................................................................... (1)
二、小区负荷计算1
三、无功补偿方式3
3.1无功补偿方式3
3.2无功补偿容量3
3.3并联电容器的选择及
For pers onal use only in study and research; not for commercial use 学号6 9 《工厂供电》 课程设计 （2010级本科） 题目：_某住宅小区供配电系统设计_ 学院：物理与机电工程学院 专业：电气工程及其自动化 作者姓名：甘孝田 指导教师：赵文忠职称：教授 完成日期：2012年12 月27 日
工厂供电课程设计任务书
四.需收集和阅读的资料及参考文献（指导教师推荐）
【1】刘涤尘、王明阳、吴政球?电气工程基础[M].武汉：武汉理工大学出版社.2003年【2】张学成.工矿企业供电设计指导书[M].北京：北京矿业大学出版社.1998年【3】刘介才.工厂供电简明设计手册[M].北京：机械工业出版社.1993年 【4】刘介才.实用供配电技术手册[M].北京：中国水利水电出版社.2002年 【5】刘介才.工厂供电[M].北京：机械工业出版社.1997年 【7】JGJ16-2008民用建筑电气设计规范 【8】GB50054-95低压配电设计规范 【9】GB50052-95供配电系统设计规范 【10】GB50217-2007电力工程电缆设计规范 【11】GB50060-92 3?110KV高压配电装置设计规范 指导教师签名：赵文忠 2012年12 月14 日
目录 一、设计说明 .............................................................. 1.. 1.1工程概况 ......... ... ..................................................... .1 1.2设计依据 (1) 1.3设计原则 (1) 1.4小区概况 (1) 二、小区负荷计算 .......................................................... 1.. 三、无功补偿方式 (3) 3.1无功补偿方式.......................................................... 3. 3.2无功补偿容量.......................................................... 3. 3.3并联电容器的选择及制 (4) 四、变配电所位置和型式的选择 .............................................. 4. 4.1 变配电所位置的确定 (4) 4.2变配电所的总体布置 (4) 五、主变压器台数和容量的确定 .............................................. 5. 5.1变压器主变台数的选择.......................................................... 5. 5.2变压器容量的选择 (5) 六、变配电所主接线方案的选择 .............................................. 5. 6.1变电所主接线方案的评价 (6) 七、短路电流的计算 ........................................................ 7. 7.1短路计算的意义和方法 (7) 7.2相关节点的短路计算............................................................ 7. 7.2.4 K-1点的短路电流计算 (8) 7.2.5 K-2点的短路电流计算 (8) 八、变电所低压侧一次设备的选择与校验 (9) 8.1低压母线的选择与校验 (9) 8.2低压电缆、设备的选择与校验 (10) 九、变压器保护设置 (13) 9.1变电所10kV馈线保护 (14)
结合案例谈高层建筑供配电系统设计应用 摘要】在高层建筑工程中，因受到多方面因素的限制，配电方案的合理性、灵活性、经济性、实用性等优点不可能同时兼备。本文笔者结合多年的工作经验，针对高层建筑供配电系统设计进行探讨，提出个人见解供参考。 关键词】高层建筑,供配电,系统设计 0前言 伴随着社会的发展，城市现代化进程的推进速度越来越快，高层建筑在我国各城市特是大城市得到迅速发展，但它给人们特别是设计人员带来了许多问题，如供配电设计.其与一般低层建筑的供配电设计有着很大的不同.高层建筑供配电系统是有许多特点的。我们只要在设计、安装工作注意这些特点并采取有效的对策，对于高层建筑的整体质量必将起到有益的作用。总之，在满足相应设计规范，实现预定功能的前提下，电气设计师对同一或同类建筑可能做出多种配电方案，各方案的特点会有所不同。 1高层建筑对供配电系统的要求 高层建筑供配电系统的设计，是高层建筑电气设计的重要组成部分，合理与否会影响整个建筑使用功能及安全。由于现代高层建筑通常是集办公、娱乐、商业等功能于一身，具有多元化功能，同时与消防、空调、给排水等专业以及与现代化管理手段相配套的设备也相当多，因此在对高层建筑进行供配电系统设计师应根据其本身性质、规模，明确
建筑相关电力负荷等级，并结合当地的供电网的实际情况，才能确定高层建筑供电电源的电压等级、电源回路数、专线电源还是公用电源以及是否设置自备电源等。 1.1保证供电电源的高度可靠性 高层建筑造价高，人员集中，供电的可靠性将直接关系到企业的运作和人员设备的安全。高层建筑发生火灾时，主要是利用建筑物自身的消防设施进行灭火和疏散人员、物资。而建筑物的消防设施一般来说都离不开电。因此。如果没有可靠的电源，就不能及时地报警、灭火，不能有效地疏散人员、物资和控制火势的蔓延，势必造成严重的损失。因此，合理的确定电力负荷等级，保障高层建筑消防用电设备的供电可靠性是非常重要的。 1.2电源转换的时间性和方式 对电网能够提供两个独立电源的高层建筑，按规定已经满足了一、二级负荷的要求，但是对于特别重要的高层建筑(如超高层建筑)其内部含有特别重要负荷，应考虑电源系统检修或故障的另一电源系统又发生故障的严重情况，此时，一般应设柴油发电机组做应急电源。对电网只能提供一路电源的高层建筑，应设柴油发电机组提供第二电源，此时发电机组是作为备用电源使用，而不仅仅是应急用。为了保证发生火灾时各项求救工作的顺利进行，消防用电设施两个电源的切换方式，应急发电设备的启动方式都是消防供电系统应给予考虑的问题。其中，两个电源转换的时间能否满足消防设施的要求很重要。 2常见的高层建筑供配电系统
华北理工大学轻工学院 本科毕业论文开题报告 题目：某小区10KV配电房设计 学部：信息科学与技术部 专业：电气工程及其自动化班级：12电气2班 姓名：董国旗 学号：201224390232 指导教师：赵伟 2015年月日
题目某小区10KV配电房设计 选题的目的及研究的意义 电力资源是支持国民经济发展不可或缺的一种宝贵能源，电能的生产、传输、储存高效、洁净，它是现代工农业生产、人们日常生活及社会各个领域中已获得了广泛应用。居民小区供配电系统是整个人们的动力源泉的命脉，它的正常运行直接影响人们的一切。现代居民小区供配电系统的主接线及运行方式都非常复杂，各种电器设备的数量和种类繁多。随着经济的快速发展、科技水平的不断进步，对电力的需求和要求也必然日益提高。 在我国城乡一体化加快，国内外倡导低碳经济的背景下。我国居民小区需求量很大，再加上居民生活水平的提高，大量现代化的家电进入普通老百姓家里，造成负荷的大大提高。而原有建筑电气国家设计标准和地方标准已经远远不能满足设计要。因此本设计试图探索适应当代小区电气设计模式。此外节能减耗是我国基本的国策之一，在充分满足，完善建筑物功能的要求前提下，减少能源消耗，提高能源利用率也是此设计探索之处。 进行该课题的设计，主要包括居民小区供配电系统的设计和理论与实践的应用。此次设计前期包括了居民的电力负荷计算，节约电能与无功补偿的基本方法，电气主接线方案的设计，变压器的选择，短路电流的计算，了解电器设备的原理、性能及选择方法，涵盖高低压电器设备的选择，一次二次设备的校验，及其回路的继电保护的配置，自动装置的配置等。后期进行电气设备防雷与接地的设计，施工设计的完善工作，进行图纸的规划。其中运用了居民小区供配系统设计和安全、经济运行的基本理论，以及工程实用的设计计算方法与运行维护的基本知识。 通过论文设计，加深对工厂居民小区供电的认识，能独立设计电气主接线，会选择和校验电气设备。 二、综述与本课题相关领域的研究现状、发展趋势、研究方法及应用领域等 居民小区的供电系统就是将电力系统的电能降压再分配电能到各个住户中间去，它由小区降压变电所，高压配电线路，低压配电线路及用电设备组成。总降压变电所及配电系统设计，是根据各个住户的负荷数量和性质，以及负荷布局，结合国家供电情况.解决对各个住户的安全可靠，经济技术的分配电能问题。 供配电技术，就是研究电力的供应及分配的问题。电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。没有电力，就没有国民经济的现代化。现代社会的信息化和网络化，都是建立在电气化的基础之上的。因此，电力供应如果突然中断，则将对这些用电部门造成严重的和深远的影响。故，作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。 供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求： （1）安全——在电力的供应、分配及使用中，不发生人身事故和设备事故。 （2）可靠——应满足电力用户对供电可靠性和连续性的要求。 （3）优质——应满足电力用户对电压质量和频率质量的要求。 （4）经济——应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗量。 供配电系统的发展趋势 1.供配电系统的规模越来越大 2.功率密度也越来越高 3.供配电系统可靠性要求越来越高 4.供配电系统的绿色节能 5.配电自动化 随着科技的进步和社会的发展,居民小区供配电系统运行和维护的安全技术要求得到了相关部门越来越广泛的重视。
南阳理工学院本科生毕业设计（论文） 学院（系）：电子与电气工程学院 专业：电气工程及其自动化 学生： 指导教师： 完成日期 2014 年 5 月
南阳理工学院本科生毕业设计（论文） 某小区供配电系统设计 Design for the Power Supply and distribution system of a residence community 总计： 36 页 表格： 10 个 插图： 9 幅
南阳理工学院本科毕业设计（论文） 某小区供配电系统设计 Design for the Power Supply and distribution system of a residence community 学院：电子与电气工程学院 专业：电气工程及其自动化 学生姓名： 学号： 指导教师（职称）： 评阅教师： 完成日期： 南阳理工学院 Nanyang Institute of Technology
某小区供配电系统设计 ［摘要］住宅小区供配电系统的稳定运行直接影响着人们的日常生活及秩序。因此研究小区供配电系统如何更好的实现安全、可靠、经济运行具有现实的意义。本课题初步对住宅小区的供配电系统进行设计，并根据国家相关标准对所设计的内容进行规范化。分析小区的原始数据和供电特点，对小区各类负荷进行计算；通过计算负荷选择变压器的容量和数目完成变电所的设计；合理选择电气主接线方式；根据短路电流选择合适的电力电缆；确定建筑物防雷等级，做好小区的防雷接地保护。设计过程中不仅要保证供电的质量和安全性，还应尽量满足供电的经济性，节省能源和材料。 ［关键词］计算负荷；短路电流；变压器；供配电设计；防雷接地 Design for the Power Supply and Distribution System of a Residence Community Electrical Engineering and Automation Specialty MA Jun-yao Abstract: Residence community for safe and reliable operation of the distribution system directly affects people's daily lives.This project is initially designed for the power supply and distribution system of the residence community. And also the design is normalized in accordance with the relevant national regulations and standards. So the power supply and distribution system in residence community district how to realize the safe, reliable and economic operation has realistic meaning. Analysis the raw data for the residence community and load calculation of the residence community. Based on the calculated load the measures of power supply and distribution of the residence community is designed. It includes the electric main wiring design, transformer and distribution substation design. Meanwhile the appropriate electric power cable are selected according to the short-circuit current. And the protection design about grounding for lightning is also essential. Not only must the quality and safety of power supply be ensured, but also the economical power supply, energy-saving and material-saving should be met as much as possible. Key words:Load calculation; Short-circuit current; Transformer; Power supply and distribution design; Grounding for lightning 目录
本科毕业设计 (论文) 住宅小区供电系统设计 The Power Supply System Design of Residence 学院：电子工程学院 专业班级：电气工程及其自动化 学生姓名：学号： XXXXXXXXX 指导教师： XXXXXXXX（副教授） 2012年6月
住宅小区供电系统设计 摘要：本次毕业设计的课题是住宅小区供电系统的设计，根据设计的基本要求，运用所学的相关知识，查阅相关的资料，进行供电系统的初步设计。本次设计的基本流程是：进行负荷计算，根据负荷计算结果进行变压器的选择并确定供电方案，之后依次进行短路电流的计算，高、低压电器设备的选择和校验，继电保护，防雷与接地保护，电测量仪表设计，电梯双电源互备投电路设计等，在这一框架下，按照国家的标准，结合小区实际情况完成设计。本次设计考虑到了供电系统的安全、可靠、灵活、经济四项基本要求，在选择供电方案和电器设备时，优先选择低能耗并且满足设计要求的方案和设备，除此以外，还考虑到了小区未来的负荷发展情况，做到了远、近期结合，留有扩建的可能性。 关键词：负荷统计；变压器选择；短路计算；继电保护；备用电源
The Power Supply System Design of Residence Abstract: The subject of this graduation project is the design of the residence area power supply system. According to the basic requirements of the design, using of the relevant knowledge, searching relevant information. Begin the design of the power supply system. The basic process of design is load statistics, according to the load calculation results to select the transformer, then begin the Short-circuit calculation, selection and calibration of high and low voltage electrical equipment, relay protection, lightning arrest and grounding protection, electrical measuring instrument design and the design of elevator power each other prepare to input. In this framework, according to the national standards, combined with the actual situation of residential to complete the graduation project. This design considerations to the power supply system of safe, reliable, flexible and economic four basic requirements, in the choice of power supply plan and electrical equipment, preferred select low energy consume and meet the design requirements of the plan and equipment. Besides, consider to the residential future of the loads, combination of recent and forward, it support the possibility of the expansion. Keywords: Load statistics; Transformer selection; Short-circuit calculation; Relay protection; Standby power
2012.06 １６７ 建筑规划与设计 摘要：随着技术的进步，人们对城市配电网络供电可靠性要求越来越高，因此要求住宅小区的配电系统设计接线方式简单灵活、运行可靠。住宅小区的供配电设计应坚持“以人为本” 的原则，在确保安全可靠的大前提下，根据工程特点、建设规模、当地气候条件、地区供电条件及经济发展状况等诸多因素，兼顾技术先进性和经济合理性，综合确定小区的供配电方案。要正确处理近期建设和远期发展的关系，以近期为主，适当考虑发展的可能。 关键词：生活住宅小区；中压配电系统；低压配电系统1 前言 社会经济的快速发展使人们对居住条件的要求越来越高，各式各样的住宅小区层出不穷，在了解了小区的位置、环境、交通及户型等外观后，人们开始更加注重供配电等内在条件的质量。因此，安全可靠、技术先进、经济合理的小区供配电系统显得日趋重要。 2 供电电源 住宅小区一般应由１０ｋＶ电源供电。住宅小区中的住宅楼和其他公用设施的用电负荷分级应符合现行的《建筑设计防火规范》和《高层民用建筑设计防火规范》等的规定。当住宅小区内仅有三级负荷时，供电电源可取自附近的１１０～３５／１０ｋＶ区域变电所的若干１０ｋＶ供电回路，当住宅小区内同时具有一、二级负荷时，则应根据区域变电所的电源路数和变压器台数确定供电电源，若区域变电所的１１０～３５ｋＶ电源仅为一路，则小区的备用电源应从另外的区域变电所引来。当住宅小区内的一、二级负荷较小，且设置自备电源比从城市电网取得第二电源更经济合理时，可设置自备电源。对规模较大的小区，当区域变电所的１０ｋＶ出线走廊受到限制或配电装置间隔不足且无扩建余地时，宜在小区内设置１０ｋＶ开闭所（开关站）。开闭所宜与１０ｋＶ变电站联体建设。总之，住宅小区的供电方式必须与当地供电部门协商确定。 3 配变设置３．１ 负荷计算 以前，住宅小区用电负荷的计算主要有单位面积法和需要系数法等，各地的计算标准千差万别。新的《住宅设计规范》出台后，对各类住宅的用电负荷标准、电表规格、进户线截面都规定了下限值。很多省、市、自治区也根据此规范并结合本地区情况，出台了地方住宅设计标准，对上述用电指标均作了等同或高于《住宅设计规范》的规定。据此，一般采用单位指标法进行负荷计算。 即Ｐｃ＝ΣＫｘ×Ｐｅ×Ｎ式中Ｐｅ——单位用电指标，如：４ｋＷ／户（不同户型的用电指标不同），可根据《住宅设计规范》或各地区的地方住宅设计标准的规定选取。 ｋＷＮ——单位数量，即户数（对应不同面积户型的户数）Ｋｘ——需要系数，《住宅设计规范》对其取值未作规定，有些地方标准有规定，但是差别较大。如果地方标准无规定，可参照《全国民用建筑工程设计技术措施－节能专篇／电气》的推荐值，表２．２．４－１的规定取，具体按接三相配电计算时所连接的基本户数选定：９户以下取１；１２户取０．９５等。 对小区内的商业、办公等配套公建及路灯用电负荷需用其他方法单独计算。 ３．２ 配变选型 住宅小区配电的视在功率 Ｓ＝Σ Ｐｃ／ 式中——功率因数，由于住宅以照明负荷和家用电器为主，一般取０．８—０．９（参见《住宅设计规范》条文说明６．５．１条）。当小区内有电梯、水泵、中央空调等动力设备时，其负荷应单独计算后再汇总。消防用电负荷一般不计入Ｓ——视在功率，ｋＶＡ在计算设置变压器的容量时，应考虑变压器的经济负荷系数和功率因数补偿效果。变压器的经济负荷系数在０．６—０．７５之间，变压器的负荷率应不大于０．８５。１０ｋＶ供电的功率因数应不低于０．９，否则应进行无功补偿。 由于住宅楼以单相负荷为主，容易造成三相不平衡负荷超出变压器每相额定功率１５％的情况，因此，小区内应选用接线组别为Ｄ，ｙｎ１１的变压器。 住宅小区用电负荷季节差别甚至昼夜差别都很大。所以宜选用空载损耗低的节能型变压器，如Ｓ９系列或非晶合金变压器。 小区内设置的变电站的型式和数量必须根据小区规模、建筑类别（别墅、多层、高层等）及配电总容量并结合当地电业部门的供电系统规划来确定。 目前住宅小区内设置的变电站的类型有多种：独立型、户内型和分散型。独立型变电站一般用于规模较小或负荷比较集中的住宅小区；分散型变电站一般用于规模较大、负荷分布比较分散的住宅小区，大多采用箱体移动式结构（即箱变），且一般设置开闭所（开关站）；户内型变电站一般用于高层且单体面积较大的住宅建筑。 供电变压器的台数及单台容量可按以下原则确定：对于独立型或户内型变电站，配电变压器的安装台数宜为两台，单台变压器的容量不宜超过１０００ｋＶＡ；对于分散型变电站，根据小容量多布点的原则，对以多层住宅为主的小区单台变压器的容量不宜超过６３０ｋＶＡ；对别墅区单台变压器的容量不宜超过３１５ｋＶＡ。 ３．３ 配变选址 住宅小区内变电站的设置应遵循以下原则： （１）尽量接近小区负荷中心且进出线方便，以降低电能损耗、提高供电质量、节省设备材料。 （２）考虑合理的负荷分配及适宜的供电半径。单台变压器的容量一般不超过上节所述；中压供电半径：负荷密集地区不超过２ｋｍ，其他地区应不超过３ｋｉｎ；３８０／２２０Ｖ配电线路的配电范围一般不宜超过２５０ｍ。 （３）当小区内有高层、多层或别墅等多种类型住宅时，宜按不同类型分别划分供电范围。 （４）当小区规模较大时，如果分期开发，应尽量按分期片区划分供电范围。 （５）一般按小区内干道的自然分隔划分供电分区，避免大量管线穿越马路、交叉重叠。 （６）与住宅楼（尤其是住户的南卧室）保持一定距离，一般不低于６ｍ （现行规范无明确规定），以满足防火、防噪声、防电磁辐射等要求。 （７）远离通信机房、微机机房和消防控制室等有防电磁干扰要求的房间。 4 低压配电 低压配电系统，应保障安全、配电可靠、经济合理、维护方 住宅小区供配电系统设计之我见 陈 勇 中国美术学院风景建筑设计研究院 下转１６９页
XX学院 毕业论文(设计) 住宅小区供配电系统设计Residential quarters for the distribution design 系别物理与电子信息工程系 专业电气工程及其自动化 学号 XX 姓名 XX 指导教师 XX 2009年 5月10日
摘要 要提高高层建筑配电系统的可靠性，要正确选择各类配电设备的容量，就必须科学、合理的进行负荷计算。本文对符合计算中的相关问题进行了分析和探讨，就重要设备的容量选择做了较为详细的论述，提出了一些进一步提高配电系统可靠性的措施，并结合工程实例进行负荷计算，计算结果证明本文所述方法是正确合理，可在实际中应用。高层建筑比一般建筑遭受雷击的概率要大得多，而一旦遭受雷击，损失将非常严重。另外，普通建筑物防雷系统不但不能保护高层建筑物内的电子设备与计算机系统，反而可能会引入雷电。因此，高层建筑的防雷保护就越显重要，相应地对防雷保护提出了更高的要求。本文对于高层建筑物的防雷保护措施做了较为仔细的分析。 关键词：配电系统;负荷计算;防雷设计；照明 Abstract In order to improve the reliability of power distribution system of high building,choice capacity of power distribution debice rightly,it is necessary tocalculate charge rightly,the author analyacs and investigatcs relative question with charge calculation,expatiates particularly capacity choice of important equipment,puts forward these measure being used to improve the reliability of power distribution system,makes charge calculation combination to project example,the result shows that these means is right and reasonable,these means can guide project practice. High buiding is easy suffered from lightning stroke,in case being suffered lightning stroke,it should bring huge losing,lightning protection system of common building can not protect electronic device,on the contrary,it may intoduce lifhtning therefore high building’s lightning protection is more important.The author analyses and research these question of over voltage and of lifhtning stroke,puts forward these means of lightning protescition of in high building. Keywords: power distribution system ;load calculation synthetic; lightning protection；Illumination
. . . 课程设计说明书 题目：某商贸集团综合楼高低压供配电系统设计 姓名： 院（系）：建筑环境工程学院 专业班级：建筑电气与智能化12-01班 学号：541201040 指导教师： 成绩： 时间：2015年 1 月 4 日至 2015 年 1 月 9 日
轻工业学院 课程设计任务书 题目某商贸集团综合楼高低压供配电系统设计 专业、班级建筑电气12-1 学号 5412010401 主要容、基本要求、主要参考资料等： 主要容： 1．阅读相关科技文献，查找相关图纸资料。 2. 熟悉民用建筑电气设计的相关规和标准。 3. 熟悉建筑供配电系统设计的方法、步骤和容。 4．熟练使用AutoCAD绘图。 5．学会整理和总结设计文档报告。 6．学习如何查找设备手册及相关参数并进行系统设计。 基本要求： 1、制定设计方案，确定电源电压、负荷等级及供配电方式。 2、确定方案后，绘制各用电设备等布置平面图，绘制高、低压系统图。 3、进行设计计算，选择设备容量、整定值、型号、台数等。编写设计计算书。 4、编制课程设计说明书。 已知参数： 某调度中心供配电系统设计平面图和工程概况见图纸资料。 主要参考资料： 1.供配电工程设计指导，机械工业，翁双安，2004 2建筑供配电系统设计，人民交通，祥红等，2011 3.AutoCAD2008中文版电气设计完全自学手册，机械工业，孟德星等，2008 4.供配电系统设计规，GB50054-2009 5.民用建筑电气设计规，GBJGJ_T16-2008 完成期限：2015-01-11 指导教师签名： 课程负责人签名： 2015年 01 月 11 日
摘要 本设计主要阐述了现代化小区各系统电气设计的设计依据、原则和方法及设计选择的结论。本设计共主要包括强电部分设计部分设计及安防部分设计。 强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。 本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。 关键词：配电系统负荷防雷接地 目录 引言1 一设计简况2 二配电系统2 <一）设计要求2 <二）低压配电系统线路的选择2 <三）设备安装4 <四）电能计量方式选择5
三照明系统5 <一）照明系统的概述5 <二）照度方式6 <三）光源和灯具7 <四）照度计算8 <五）配电箱布置12 <六）负荷计算<需要系数法）12 <七）设备选型15 四防雷接地系统设计17 <一）建筑物防雷等级确定17 <二）防雷内容与设计方案20 总结23 致谢24 参考文献25
引言 本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。 本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。 一设计简况 本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。 本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论文针对民用高层建筑电气

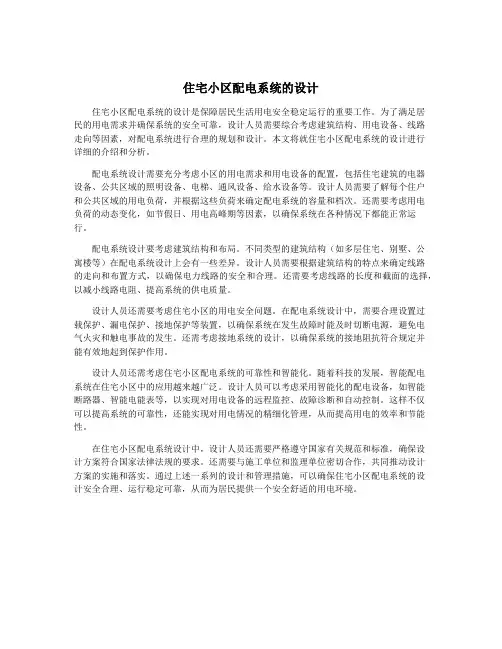

住宅小区供电系统设计 1、引言 社会经济的快速发展使人们对居住条件的要求越来越高,各式各样的住宅小区层出不穷,在了解了小区的位置、环境、交通及户型等外观后,人们开始更加注重供配电等内在条件的质量。因此,安全可靠、技术先进、经济合理的小区供配电系统显得日趋重要。住宅小区供电方案设计质量直接影响小区可靠用电、节能运行。对新建住宅小区供电方案进行研究分析,在常规方案基础上对10kV电源进线方案、配电变压器配置及布点、低压配电网进行优化设计,提高了供电可靠率,降低了变压器损耗。近几年，全国各地新建住宅小区发展迅速，新建住宅小区以其优美、舒适的居住环境深受广大居民青睐。但是，住宅小区配套电力设施建设由于标准不统一、供电方案不规范等原因，使小区用电可靠性不高、设备运行损耗偏大等问题，在全国各地均有不同程度体现，这影响和谐、节约型社会的构建。 在保障住宅小区居民今后用电需求增长前提下，如何提高供电可靠性，降低配电运行损耗，需对供电方案进行深入分析研究。本文从提高小区供电可靠性、提高能效利用水平的思路出发，对住宅小区电力建设供电方案进行优化设计。 2、小区的供电 2.1负荷等级 按我国现有的有关规范规定，凡多层住宅用电均按三级负荷供电，而小区的配套设施如面积较大或带有空调系统的会所、商铺及地下停车库等则应根据《建筑防火设计规范》（GBJ 16-87）、《火灾自动报警系统设计规范》（GB 50116-98）、《汽车库、修车库、停车场设计防火规范》（GB 50057-97）设置相应的消防设施，且上述消防设备应按二级负荷供电。为小区服务的保安系统、远程集中收费系统、电视、信息网络系统的负荷等级不应低于二级，即宜由二回线供电或地区供电条件困难时，二级负荷可由一路专用10 kV架空线路或电缆供电。当采用架空线时，可为一回路架空线供电。当采用电缆线路时应采用二根电缆组成的线路供电，其每根电缆应能承受百分之百的二级负荷。对末端消防设备应采用单独的供电回路，并当发生火灾而切断生活用电时，应仍能保证消防用电，其配电设备应有明显标志。
毕业设计 高层住宅楼供配电系统的设计 姓名： 学号： 班级： 11电气1 专业：电气工程及其自动化 所在系：自动化工程系 指导教师:
高层住宅楼供配电系统的设计 摘要 我国的城市建设过程中，住宅向着高层化趋势发展。高层住宅楼，因其为住户提供的安全、舒适、高效、节能的居住环境，受到了越来越多人的青睐，也成为现代人主要的居住方式。与此同时，高质量的高层住宅楼供配电系统的设计就显得尤为重要。在电气设计时既要考虑用电负荷日益增长的需要，又要满足供电的可靠性及安全性的要求。 本课题以高层建筑的供配电系统为研究对象。为了达到用户能够安全、可靠、高效用电的目的，我们对高层建筑的供配电系统整体进行设计。其中包括对建筑负荷的计算，选择恰当地供电方式；进行短路电流的计算，选择合适的导线及低压电器产品；对室照明进行设计；对防雷接地的设计等。同时为了提高设计质量及缩短设计周期，本课题采用功能强大的建筑电气软件CAD来设计供配电系统的电路图。 关键词：电气设计；安全性；负荷计算；防雷接地；软件AutoCAD
The Design of High-rise Residential Building Power Supply and Distribution System ABSTRACT In the process of urban construction in our country, the housing development trend towards upwards. High-rise residential buildings, because of its for residents to provide safe, comfortable, efficient and energy saving living environment, got the favour of more and more people, modern has become the main way of living. At the same time, the high quality of high-rise residential building design of power supply and distribution system is particularly important. In the electrical design should not only consider the increasing needs of the power load, and to meet the requirements of the reliability and security of the power supply. This topic in power supply system of high-rise building as the research object. In order to achieve the user to the purpose of safe, reliable and efficient utilization, our power supply system of high-rise building the overall design. Including the building load calculation, choose proper power supply way; For the calculation of short-circuit current, select the appropriate conductor and low-voltage electrical products; For indoor lighting design; The design of lightning protection grounding, etc. At the same time in order to improve the design quality and shorten the design cycle, this subject adopts powerful building electrical software AutoCAD to design the circuit diagram of power supply and distribution system. Key Words:Electrical Design ；security；Load calculation；Lightning protection and grounding；Software AutoCAD
建筑工程自动化供配电系统的设计及实践 摘要：随着社会的不断进步，计算机技术和自动化技术得到了飞速的发展，这 些发展势必会对建筑供配电系统的自动化发展带来技术上面的革新。我国在供配 电的自动化发展道路上还有很长的路要走，需要不断的创新发展，为人民的生活 提供更为稳定、可靠和完善的供配电系统。 关键词：建筑工程；自动化；供配电系统；设计 一、建筑供配电自动化系统的设计要求 自动化的建筑物供配电系统是经过实践检验的满足人民日益增长的对于建筑 供配电质量要求的一门全新技术。基于现阶段的实际情况，我们对于建筑物供配 电自动化系统的设计要求主要分为5个方面，分别是自动化无人操作能力、较强 的系统保护与协调能力、较强的抗干扰能力、良好的适应于扩展能力以及可靠地 远程通信功能，下面将对着5个基本方面的设计要求作简要阐述。就自动化无人 操作而言，在建筑物供配电设计中我们的首要目标是要放在自动化上，简单来说 就是要满足在无人条件下自动化系统能够按照设计人员事先设计好的程序完成相 应的工作，这个功能的实现需要系统具有把实时检测到的信息通过一定形式的转 换形成相应的命令，从而指挥各个电气设备做出相应的反应，实现自动化控制； 就系统保护与协调能力而言，建筑物供配电自动化系统技术含量高，供配电系统 的正常运行依赖于系统的稳定性，需要我们在设计时采取相应措施保障系统的安全，对于自动化系统安全而言，最大的威胁来源于突发性断电，因此我们在设计 时应该考虑加强继电保护环节实现系统的相对独立性，保障系统安全；就抗干扰 能力而言，自动化系统在运行过程中可能遇到来自系统内部和系统外部的各种干扰，因此我们在设计时就应该事先考虑好这些问题出现的情况，对于系统内部干 扰问题，我们可以通过尽可能的保障内部各个系统的相对独立性解决相应的问题，对于系统外部问题，我们只有在设计时预留一定程度的抗干扰能力解决问题；对 于适应与扩展能力而言，建筑物配电自动化系统需要基于实际情况做出适应性设计，并能够满足配电系统后期的发展需要。 二、建筑工程自动化供配电系统的设计 1、系统的基本组成 自动化供配电系统采用基于双以太网的分层分布式监控模式。它包括监控中心、间隔层和站级层。间隔层通过通信网络直接连接一次设备，然后基于以太网 对电能信息进行收集，同时对相关信息进行传输。连接着智能电子仪表经总线的 间隔层可以满足站级层的通信需要，柴油发电机、变压器、直流系统以及冷水机 组起动柜直接与站级层通信。站级层设备为工业级MCU，站级层集中采集电力设 备的运行参数以及在运行中发生的事件信息，然后将这些参数和信息传输至监控 中心的通信管理机中，并接收和执行监控主机的控制指令。 2、变电所自动化 建筑工程变电站综合自动化系统主要分为集中式系统和分层分布式系统两类。集中式系统（见图1）是保护和监控彼此独立，各自有一套数据采样、计算系统，通过通信网络连接。分层分布式系统（见图2）是按回路设计保护、监控、数据 采集等功能，各回路间通过网络与主机连接。 3、配电网自动化 配网自动化应建立在信息化的基础上，将配电系统在线数据和离线数据、配 电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系
