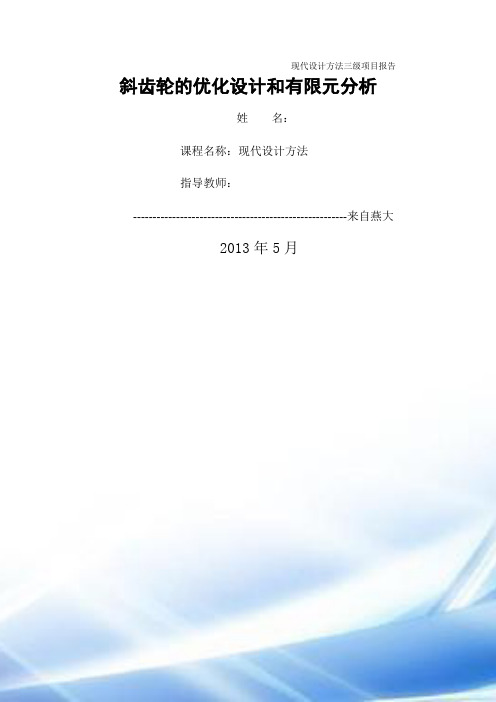

现代设计方法三级项目报告斜齿轮的优化设计与有限元分析
姓名：
课程名称：现代设计方法
指导教师：
-------------------------------------------------------来自燕大
2013年5月
目录
1 任务分工 (1)
2 问题描述 (1)
3 基于matlab的斜齿轮参数优化 (1)
3.1 目标函数的建立 (1)
3.2 约束条件的建立 (2)
3.3 建立数学模型 (3)
3.4 斜齿轮参数 (3)
4 基于ansys的斜齿轮有限元分析 (4)
4.1 网格划分本 (4)
4.2 加载 (5)
4.3 受力分析 (6)
4.4 分析结果 (6)
5 总结 (7)
6 参考文献 (7)
斜齿轮的优化设计与有限元分析
徐航，赵航，骆华玥
（燕山大学 机械工程学院）
摘 要： 本文利用matlab 和ansys 对二级同轴斜齿轮减速器进行了优化设计。通过对中心距的优化
得到了最理想的齿轮参数，即在满足使用强度的前提下，最大限度的降低了成本。
1 任务分工
徐航负责Matlab 与Ansys 的模拟仿真 赵航负责模型的建立及数值的分析计算 骆华玥负责演示文稿与说明书的制作。
2 问题描述
齿轮减速器广泛应用在煤炭、 机械等行业,传统设计全由设计人员手工完成， 但在性能更好、 使用更可靠方便、 成本更低、 体积或质量更小的指标要求下， 希望能从一系列可行的设计方案中精选最优， 传统的设计方法做不到， 因而有必要采用matlab 优化方法来确定其设计参数。再运用Ansys 软件来对其进行受力模拟，通过Ansys 就可以辨别优化方案的可靠性，对其进行筛选，通过Matlab 与Ansys 软件的共同使用就可以对方案进行提前鉴别，避免了不必要的损失，更有利于资源的优化使用和效益的产生。
3 基于matlab 的斜齿轮参数优化
3.1 目标函数的建立
据优化目标的不同， 齿轮减速器设计可以有多种最优化方案，文中讨论的是在满足齿轮传动强度、刚度和寿命条件下，使减速器体积最小或质量最小。显然，若减速器结构紧凑， 则其重量和体积为最小，而结构的紧凑与否，关键在于减速器的总中心距，因此以总中心距最小为优化目标，建立优化设计数学模型。二级斜齿圆柱齿轮减速器总中心距 A 的数学表达式为
()()3434
33412121
12211cos 21cos 2i Z m i Z m A A A n n +=+=
==ββ
式中 mn12，i12和 mn34,i34———高速级和低速级齿轮的法向模数和传动比
Z1，Z3———高速级和低速级小齿轮的齿数 β———斜齿轮螺旋角
因为总传动比 i 已知，则 i12=i34=√2。又因为是同轴减速器mn12=mn34，Z1=Z3， β12=β34。所以目标函数有3个独立的设计变量：
[][]
T
n T Z m
x x x X 34
334321,,,,β
== 令f （x ）=A ，所以目标函数的表达式是：
()()
i
1x cos 2x x x f 3
2
1+=
要求解的是目标函数 f （x ）的最小值， 即 minf （x ）。 3.2 约束条件的建立 （1）齿根弯曲疲劳强度计算
[]
F Sa Fa n
F Y Y Y Y m bd KT σσβε≤=11
2
式中 K ———齿轮传动的载荷系数； T1———主动轮的转矩；
YFa ，YSa ，Y ε，Y β———齿形修正系数， 应力修正系数，重合度 系数，螺旋角系数
σ F ———齿轮许用弯曲应力。 （2）齿面接触疲劳强度
[]H H E H KT Z Z Z Z σσβ
ε≤+?=u 1
u bd 22
1
1
式中 ZE ， ZH ，Z ε，Z β———材料弹性系数，节点区域系数重合度
系数，螺旋角系数； d1———小齿轮分度圆直径； [σF] ———齿轮许用接触应力。
（3）将齿根弯曲疲劳强度条件、齿面接触疲劳强度条件分别按高速级大小齿轮、低速级大小齿轮进行参数化，得到以下 6 个强度约束条件，均为非线性约束。 ①高速级齿轮齿根弯曲疲劳强度约束条件
[][]???
????
≤-≤-0i cos 20cos 22121222121212n 2211212111212n 11F Sa Fa F Sa Fa Y Y Y Y Z m b KT Y Y Y Y Z m b KT σβσββεβε大齿轮：小齿轮：
②高速级齿轮齿面接触疲劳强度约束条件
[][]???
???
?
≤-+?≤-+?0i 1
i d b 20i 1
i d b 2212
122
22212
121212112122
1
1112121212H H E H H E KT Z
Z Z Z KT Z Z Z Z σσβεβε大齿轮：小齿轮：
（4）其他约束条件
考虑到齿轮传动平稳、 斜齿轮轴向力不可太大、满足短期过载条件、 高速级与低速级大齿轮浸油深度大致相近、 齿轮分度圆直径不能太小等因素， 可建立以下隐性约束， 均为线性的。
a1≤mn12≤b1,a2≤Z1≤b2,a3≤β≤b3
可根据经验确定设计变量的上下边界 bj 和 ai ：
1≤x1≤6,20≤x2≤40,8≤x3≤30 3.3 建立数学模型
把上述数据分别代入目标函数及约束条件，可得，目标函数标准式约束条件标准式：
()3
2
1x cos x x 27
.2x f min =
04.532x x 8.0cos 49.4235.35405946x x 8.0cos 19.12535.3540390x x 8.2cosx 59.8620450x x 6x x 8.0259.34cosx 3
2
313
3
2
2
2132313
3
2
2
313
2
2
122313
≤-≤-+≤-≤-+x x x x
1≤x1≤6 20≤x2≤40 8≤x3≤30
3.4 斜齿轮参数
1.工件材料：
小齿轮选用45钢，调质，HB1=240HBS;大齿轮选用45钢，正火，HB2=200HBS ； 齿轮精度 8 级； 传动效率取 i=12.6， i12=i34=3.5； 载荷系K=2.2； 齿宽系数 ψd=b/d1=0.8。 转矩：T1=22.13 N ?m T2=73.60 N ?m T3=245.00 N ?m 。 2. 齿轮齿面接触许用应力
[][]a 59431MP H H ==σσ [][]a 4.53242MP H H ==σσ
3.齿轮齿根弯曲许用应力
[][]a 45031MP F F ==σσ [][]a 39042MP F F ==σσ
4.修正系数
985
.078.043
.28
.189906.080.12.2707.054.17.234123412341234123412414a 2a 3412313a 1a ====================ββεεββεεZ Z Z Z Z Z Z Z Y Y Y Y Y Y Y Y Y Y Y Y H H E E Sa Sa F F Sa Sa F F
5.matlab 编程计算
采用 MA TLAB 软件优化工具箱求解最优结果，进行非线性有约束多元函数最小值计算[4]， 命令函数为 fmincon 。 函数m 文件
function [c,ceq]=m(x)
c(1)=259.34*cos(x(3)/180*pi)/(0.8*x(1)^3*x(2)^2+6*x(1)^2*x(2))-450 c(2)=862.59*cos(x(3)/180*pi)/(0.8*x(1)^3*x(2)^2)-390
c(3)=354.35*sqrt(125.19*cos(x(3)/180*pi)^3/(0.8*x(1)^3*x(2)^3+6*x(1)^2*x(2)^2))-594 c(4)=354.35*sqrt(42.49*cos(x(3)/180*pi)^3/(0.8*x(1)^3*x(2)^3))-532.4 ceq=[] end
程序代码
fun='2.27*x(1)*x(2)/cos(x(3)/180*pi)';
x0=[5,40,20];
A=[];
b=[];
Aeq=[];
beq=[];
lb=[2,20,8];
ub=[5,40,20];
[x,fval,exitflag，ouput]=fmincon(fun,x0,A,b,Aeq,beq,lb,ub,@m)
结果：
x =
2 20 8
fval =
91.6923
exitflag =
1
output =
iterations: 5
funcCount: 20
lssteplength: 1
stepsize: 0
algorithm: 'medium-scale: SQP, Quasi-Newton, line-search' firstorderopt: 0
constrviolation: 0
message: [1x788 char]
4基于ansys的斜齿轮有限元分析
4.1网格划分本
文对斜齿齿轮根应力分析选用185单元。网格划分结果如图：
4.2加载
边界条件：
在模型上给底面、侧面及对称面上的所有节点加以固定约束限制三个平动自由度。最不利加载线位置：
就单个齿轮而言，他的加在线的位置和长度随齿轮的转动二不断变化，要得到齿根最大应力，需要确定最不利加在线位置，取决于齿轮的啮合位置和接触线上的载荷分布，接触线上的载荷分布与齿轮制造误差及受载条件下的齿轮、轴、轴承的变形等诸多因素有关，而这些因素不易确定。理论上载荷应由同时的多对齿分担，单位简化计算，假设全部载荷作用与只有一对齿啮合时的齿顶来进行分析，另用重合度系数Yε对齿根弯曲应力予以修正。
4.3 受力分析
KN
F KN F KN F KN F a r n t 650170049004600====
4.4 分析结果
由运算结果可知在齿根处的应力为110MP
考虑到重合度系数最后的应力为110×0.707=77.77MP
理论计算： 将数据代入下式
34
34333
2
34n 32cos 2βεβσY Y Y Y Z m b KT Sa Fa F =
得 80.85MP
对比可知ansys 计算结果和理论结果相近，误差为3.8％
5 总结
此次现代设计方法概论的课程设计使我们受益匪浅，在学习Matlab 与Ansys 两种软件的时候，我们都是按照教科书上给定的步骤练习，就是一个模仿的过程，但是这次我们要自主选题，对这两种软件的运用需要熟练掌握，通过此次课设，我们基本上掌握了这两种软件的一些运用，此次课设，由于涉及到两门小课，工作量较大，但是在我们的齐心协力之下，终于完成了这一课题，用一句话概括即为：过程是艰苦的，结果却是丰硕的。
6 参考文献
有限元分析,ANSYS 理论与应用 王崧,刘丽娟 机械设计 许立忠,周玉林 机械机构有限元分析 张文志,韩清凯
