氧化锌避雷器基本原理和作用
氧化锌避雷器基本原理：
氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要元件，与传统的碳化硅避雷器相比，大大改 无间隙避雷器。因此带来了电器结构特点的根本变化。
当避雷器在正常工作电压下，流过避雷器的电流仅是微安级，当遭受过电压时，避雷器优异的非线性特性发挥了作用，流 释放过电压能量，从而防止了过电压对输变电设备的侵害。 氧化锌避雷器作用：
避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。
避雷器的种类特点及应用场合 姓名： 学号： 班级： 学院：
一避雷器的保护原理 避雷器实质上是一种放电器，并联连接在被保护设备附近。避雷器保护作用原理如图所示。避雷器的击穿电压要比被保护设备的低。当过电压波沿线路入侵并超过避雷器的放电电压时，避雷器首先放电把入侵波导入大地，限制了作用于设备上的过电压数值，从而保护了设备绝缘免遭击穿破坏。 当入侵波消失后，避雷器应能自行恢复绝缘能力，以免造成工频接地短路事故。 避雷器的保护作用原理示意图 对避雷器一般有如下几个基本要求： ●具有较强的绝缘自恢复能力 ●具有平直的伏秒特性曲线 ●具有一定通流容量 二避雷器的主要种类、特点及应用场合 目前使用的避雷器主要有四种类型，即保护间隙、管型避雷器、阀型避雷器和氧化锌避雷器。保护间隙和管型避雷器主要用于配电系统、线路和发电厂、变电所进线段的保护，以限制入侵的大气过电压；阀型避雷器和氧化锌避雷器用于变电所、发电厂及变压器的保护，在220kV及以下系统中主要用于限制大气过电压，在超高压系统中还用来限制内过电压或作内过电压后备保护。阀型避雷器和氧化锌避雷器的保护性能对变电器或其他电器设备的绝缘水平的确定存在着直接影响。 2.1 保护间隙避雷器 保护间隙可以说是一种最简单的避雷器，按其形状可分为棒形、角形、环形、球形等。它是由它是由主间隙和辅助间隙串联而成的。 保护间隙的优点就是结构简单、造价低。但是，由于放电间隙暴露在空气中，放电特性受环境影响大，放点分散性大，并且由于一般保护间隙的电场属于极不均匀电场，因此他的伏秒特性曲线比较陡，与被保护设备的绝缘配合不理想；同时放电时会产生截波，对有线圈的设备造成危害。保护间隙另一个严重的缺点是弧灭能力差，对于间隙动作后流过的工频续流往往不能自行熄灭，将引起断路器
氧化锌避雷器的工作原理、优点、功能特性分析 高 岩 (中央广播电视塔动力部,北京 100036) 摘 要:氧化锌避雷器因具有齐全的防护功能,在特性上可保持长期稳定运行,且体积较小有利于手车柜的安装,故得到了广泛的应用。笔者细致深入的分析了氧化锌避雷的工作原理、优点、功能特性。希望通过本文使广大电力系统工作者对氧化锌避雷器有全面的,更深层次的理解。 关键词:氧化锌避雷器;原理;优点;功能特性 一、氧化锌避雷器工作原理 1.避雷器的作用 避雷器的作用是限制过电压以保护电气设备。避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置,间隙的击穿电压比线路或设备的雷电冲击绝缘水平低,在正常运行电压下间隙处于隔离绝缘状态,在过电压下间隙被击穿接地,放电降压起到保护线路或设备绝缘的作用。 2.氧化锌避雷器(阀型避雷器的第三代产品) 工作原理 图1 Z n0避雷器的伏安特性 氧化锌避雷器是世界公认的当代最先进防雷电器。其结构为将若干片Z nO 阀片压紧密封在避雷器瓷套内。Z nO 阀片具有非常优异的非线性特性,在较高电压下电阻很小很小,可以泄放大量雷电流,残压很低,在电网运行电压下电阻很大,泄漏电流只有50～150μA ,电流很小,可视为无工频续流,这就是可以做成无间隙氧化锌避雷器的原因,它对陡波和雷电幅值同样有限压作用,防雷保护功能完全是其突出优点。在我国先生产使用的正是无间隙氧化锌雷器,运行实践表明,它有损坏爆炸率高,使用寿命短等缺点。究其原因,暂态过电压承受能力差是其致命弱点。而串联间隙氧化锌避雷器仍有无间隙氧化锌避雷器的保护性能优点,同时有暂态过电压承受能力强的特点,是一种理想的扬长避短的产品, 结合我国国情可在3～35kV 系统串联间隙氧化锌避雷器。 氧化锌避雷器伏安特性如图1所示。 二、氧化锌避雷器的优点及功能特性1.氧化锌避雷器的优点 (1)具有完全的防雷功能,即对雷电陡波和雷电幅值同样有限压保护作用;(2)防雷保护作用不会造成电力网接地故障或相间短路故障;(3)防雷保护作用不应有短路电流或工频续流等工频能源浪费;(4)动作特性应具有长期运行稳定性,免受暂态过电压危害;(5)具有连续雷电冲击保护能力;(6)有较小的外形尺寸,小型化轻量化更便于室内手车柜使用;(7)具有20年以上使用寿命;(8)能附带脱离器监察运行工况,当其失效时自动退出运行。 2.氧化锌避雷器功能特性 (1)避雷器是过电压保护电器,氧化锌避雷器具有过电压防护功能 对于能量有限的过电压如雷电过电压和操作过电压,避雷器泄流能起限压保护作用。对能量是无限(有补充能源)的过电压,如暂态过电压(工频过电压和谐振过电压的总称),其频率或为工频或为工频的整数倍或分数倍,与工频电 源频率总有合拍的时候,如因某些原因而激发暂态过电压,工频电源能自动补充过电压能量,即使避雷器泄流过电压幅值不衰减或只弱衰减,暂态过电压如果进入避雷器保护动作区,势必长时间反复动作直至热崩溃,避雷器损坏爆炸,因此暂态过电压对避雷器有致命危害。如果已将全部暂态过电压限定在保护死区内不受其危害的避雷器,称之为暂态过电压承受能力强,反之称暂态过电压承受能力差。碳化硅避雷器暂态过电压承受能力强,但由于运行中动作特性稳定性 差,常因冲击放电电压(保护动作区起始电压)值下降,仍可能遭受暂态过电压危害。无间隙氧化锌避雷器因其拐点电压(可近似地把参考电压当作拐点电压)偏低,仅2.21～2.56Uxg (最大相电压),而有些暂态过电压最大值达2.5～3.5Uxg ,故有暂态过电压承受能差的缺点。对暂态过电压危害有效防护办法是加结构性能稳定的串联间隙,将全部暂态过 作者简介:高岩(1973-),男,北京人,中央广播电视塔动力部电力运行科,工程师。 中国电力教育2008年研究综述与技术论坛专刊
氧化锌避雷器的选型方 法 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
氧化锌避雷器的选型方法 从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。 关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置 1 以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端 国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un的K倍，即K＝Um／Un（Um是系统最高电压）。电气设备的绝缘应能在Un 下长期运行。220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。避雷器设计的初期也遵守上述原则。 氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。 我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR －7．6／26、Y5WR－12．7／45、Y5WR－41／130。而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为： 2 保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性 从安全运行角度，避雷器的额定电压的选择还应遵守如下原则： ①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。在110kV及以上的中性点接地系统中是可以按上述方法选择的。 ②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h 以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。且氧化锌避雷器与SiC避雷器结构、设计不同（后者是有间隙灭弧，前者没有间隙或者只有隔流间隙），使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。面对这种情况，许多供电局、电力设计院根据各地的电网条件提出了许多类型的额定电压值（如14．4kV，14．7kV等）。而在多次国标讨论稿中动作负载试验中耐受10s的额定电压规定提高至1．2～1．3倍，使氧化锌避雷器对中性点非直接接地系统工况的适应能力有所提高。
电网氧化锌避雷器在线监测 和带电测试技术规定 一、总则 1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。 2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。 二、在线监测 （一）在线监测装臵的技术要求 1．带有避雷器动作次数计数器的在线监测装臵应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。 2．在线监测装臵准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：
（二）在线监测装臵的安装 1.在线监测装臵应安装在易于观察处，在保证安全要求的前提下，高度宜低些。 2．在线监测装臵上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。 3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。 4.在避雷器爬距留有裕度的条件下，在线监测装臵宜采用屏蔽安装。 （三）运行监测 1.安装在线监测装臵后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。 2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的
避雷器 1 牵引变电所避雷器 在牵引变电所的高压电气设备，随时可以遭到大气过电压、操作过电压的侵袭。为防止其伤害牵引变电所均装设有相应的过电压保护装置，包括避雷针、避雷器。 2避雷器的作用 为了防雷害，在牵引变电所的进线、出线侧，都并联装设避雷器以削减、限制侵入所内的雷电波至较低的各型避雷器的残压水平，并将雷电流泄入大地，从而使其保护的范围内的电气设备的绝缘得到保护，并能在短时间内切断续流，使系统自动恢复正常运行，续流是指避雷器放电结束，由电力系统继续提供并流过避雷器的电流。 放电保护间隙与避雷器有相同的设置目的，但他没有切断续流的功能。 3避雷器的分类 避雷器，又叫做过电压限制器，它的作用是把已侵人电力线、信号传输线的雷电高电压限制在一定范围之内，保证用电设备不被高电压冲击击穿。常用的避雷器种类繁多，但归纳起来可分为为四大类:(1)阀型;(2)放电间隙型;(3)高通滤波型;(4)半导体型。我们主要讲氧化锌避雷器 4避雷器的工作原理 氧化锌避雷器的工作原理：额定电压下通过氧化锌避雷器阀片的电流仅很小，相当于绝缘体。当金属氧化锌避雷器上的电压超过定值时，阀片“导通”将大电流通过阀片泄入地中，其残压不会超过被保护设备的耐压。当作用电压下降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态。 5构造 阀片由微小氧化锌晶粒为主要材料，加入一些金属氧化粉，经过加工成氧化锌电阻片。
6氧化锌避雷器伏安特性 7氧化锌避雷器特点 氧化锌避雷器是由非线性电阻片叠装而成，具有非常优越的非线性伏安特性，可以取消串联火花问隙，实现避雷器无间隙无续流，且造价低廉，因而在国内外电力系统中各电压等级电网中得到了广泛应用。其主要具有以下优点； ①保护选择性好 由于MOA具有很好的非线性特性，所以在正常运行电压下呈现很高的阻 值，正常工作时流过它的电流只是微安级；当施加在它上面的电压超过参考电压时，其伏安特性渐呈平坦曲线，通过它的电流增加很快，从而可以有效地抑制过电压，保护其它电气设备的安全运行。 ②通流能力大 氧化锌阀片的密度高，比热大，通流能力大约是碳化硅阀片的4倍，因此 在需要大通流能力的场合其优越性更加明显。 结构简单，可靠性高 由于可以取消传统碳化硅避雷器的串联间隙，提高了可靠性，动作稳定性 好，同时新一代MOA的抗污秽能力也得到了很大的改善。 8避雷器预防性试验 避雷器投入运行前应做下列预防性试验。 (1)绝缘电阻试验。使用中的阻值应大于2000MΩ，非使用中的应大于2500MΩ。 (2)泄漏电流试验。数值规定不超过lOμA。
氧化锌避雷器重要参数选择 氧化锌避雷器最重要的参数有三个。一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、-个是氧化锌 避雷器能量吸收能力。. 氧化锌避雷器重要参数选择氧化锌避雷器最重要的参数有三个。 一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、-个是氧化锌 避雷器能量吸收能力。. 下面以HY5WS-17/50为例来说明。 1.氧化锌避雷器的额定电压上述型号中的17表示额定电压。额定电压的定义比较复杂，作为非专业制造人员，可以简单将其理解为过 电压有效值达到17kV 左右，氧化锌避雷器就会开始工作。这个参数不能过低，否则容易导致氧化锌避雷器负担过重烧毁。老国标虽然定义 额定电压为12.7，但真实的工作值依然在17左右，因此老国标定义 存在很大争议，现在已经不推广了。 所以额定电压是17还是16.5、 17.5，其实是一样的性能等级， 都是符合国标定义的17类产品，购买时不要去死抠字眼。至于为什么会有17.5、16.5 这一类的东西，是因为每 个厂家具体参数有微小差别，以及独特上图型号的销售策略;需要。 2.氧化锌避雷器的标称残压 3.上述型号中的50表示雷电标称残压，可以简单将其理解为
出现最严重雷击的时候，避雷器至少可以把过电压峰值限制在50kV 以下。这个参数事实上是避雷器最重要的参数，因为整个系统绝缘配合的基础就在这里。我们不断的说降低. 4.残压好，就是因为降低了避雷器残压，也就等于提高了系统所有高压电器的安全裕度。 5.但是降低残压受到氧化锌电阻片本身性能限制，是有底限的。有间隙产品虽然可以进一步降低残压，但是同样不是无限降低，同样存在一个底限。如果有小厂宣称自己的产品残压比正规大厂都低，那基本上可以判断为是在乱搞,不买. 6.也罢。 7. 3.氧化锌避雷器的能量吸收能力避雷器工作时，由于kA级大电流的通过，会大幅发热升温，若抵受不了，就会导致破坏甚至爆炸。因此避雷器的能量吸收能力是很重要的参数。出口型产品，按多少kJ/kV的形式来表示这个能力;国内型产品，按方波通流容量多少A来表示。这个值越高，表示避雷器在不破坏的情况下能承受的电流越大,性能也就越好。 8.直白的说，这个能力与电阻片的直径有直接关系。就好比采购铜线时,越粗的可以流过的电流越大一样，配方相近时，越大的电阻片，自然方波通流能力越强。
------------- 包头智能热电厂2×50MW供热机组工程 110kV氧化锌避雷器 技术规范书 内蒙古电力勘测设计院 2007年07月呼和浩特
------------- 批准： 审核： 编写： 专业汇签：
目录 1．总则 2．技术要求 3．设备规范及数量 4．供货范围 5．技术服务 6．需方工作 7．工作安排 8．备品备件及专用工具 9．质量保证和试验 10.包装、运输和储存
1总则 1.l 本设备技术规范书适用于包头智能热电厂2×50MW供热机组工程110kV氧化锌避雷器（以下简称避雷器）的订货，它提出了避雷器的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 1.3 如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在应标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 l.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本设备技术规范书未尽事宜，由供、需双方协商确定。 2技术要求 2.l 应遵循的主要现行标准
GB11032 《交流无间隙金属氧化物避雷器》 GB311.1 《高压输变电设备的绝缘配合》 GB311.2-GB311.6 《高电压试验技术》 GB7354 《局部放电测量》 GB5582 《高压电力设备外绝缘污秽等级》 GB11604 《高压电器设备无线电干扰测试方法》 所有标准均会被修改，供货商在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。 2.2 环境条件 2.2.1 周围空气温度 最高温度： 38.4 ℃ 最低温度： -31.6 ℃ 最大日温差： 25 K 日照强度： 0.1 W/cm2（风速0.5m/s） 2.2.2海拔高度： 1042 m（技术规范书中设备的参数按海拔1000米提出，供方应对所提供设备参数按此海拔值进行修正，修正系数满足国标GB311.1《高压输变电设备的绝缘配合》及相关标准的要求。） 2.2.3最大风速: 34 m/s 2.2.4环境相对湿度（在25℃时） 年平均值： 51 ％ 2.2.5地震烈度: 8 度（中国12级度标准） 水平加速度: 0.3 g
避雷器 避雷器介绍 氧化锌产品介绍 民熔氧化锌避雷器 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻， 耐碰撞运输无碰损失， 安装灵活特别适合在开关柜内使用 民熔 HY5WZ-17/45高压氧化锌避雷器 10KV电站型金属氧化锌避雷器 民熔 35KV高压避雷器 HY5WZ-51/134 户外电站型 氧化锌避雷器复合型 在实际安装避雷器时，有安装于跌落保险上侧和跌落保险下侧两种方法。将避雷器安装在跌落保险上侧，是否会削弱对配变的防雷保护？ 经过多年的运行经验，避雷器安装在跌落保险下侧还是跌落保险上侧，防雷效果是一样的，现均未发生由于避雷器安装的位置不一样引起雷击配变的事故。另外在《架空配电线路设计技术规程》的规定，防雷装置应尽量靠近变压器安装。一般认为距离不超过10m即可。
所有特殊变压器用户均采用高压计量箱。计量箱一般安装在坠落保险的上方。在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。 隔离开关的安装解决了安装在跌落保险上侧所带来的问题。当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。同时发生单相接地或相间短路时，可以减少故障查找和处理的时间。 因此，避雷器的安装应根据现场设备的安装位置而定。城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险上。如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
氧化锌避雷器运行规程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
氧化锌避雷器运行规程 三、氧化锌避雷器的巡视检查和验收 1.氧化锌避雷器巡视检查 （1）避雷器引下线无松股、断股、弛度过紧及过松现象。（避雷器引排无变色、弯曲变形现象）。 （2）避雷器接头无松动、发热或变色现象，均压环不歪斜。 （3）避雷器运行无异常声响。 （4）避雷器底座固定良好，固定螺丝不锈蚀。 （5）避雷器瓷套无裂纹及放电痕迹，无破损现象，外观清洁（合成式避雷器检查合成绝缘套无皲裂和破损现象）。 （6）避雷器放电喷口无鸟巢。 （7）避雷器动作计数器完好，内部不进潮，读数正确。 （8）避雷器泄漏电流表上小套管清洁、螺丝紧固，泄漏电流读数在正常范围内，内部不进潮。 （9）避雷器底座接地连接良好，接地引下（线）排无断裂及锈蚀现象。 2.氧化锌避雷器的验收 （1）引线无损伤、断股、松股现象，无弛度过紧或过松现象。接头连接牢固，接头接触面应涂电力脂。 （2）避雷器不得倒置或倾斜，瓷套伞裙应朝下，避雷器中心线相对于垂直线的倾斜度不得大于避雷器总高的%。均压环水平不歪斜，安装牢固且方向正确。
（3）避雷器安装牢固（检查底部螺栓旋紧），密封良好。避雷器的瓷质部分应完整，无裂纹和破损，绝缘子清洁。 （4）对于由2节（或以上）元件串联的避雷器应检查避雷器是否按标牌指定的位置正确安装。 （5）检查避雷器的释压喷口防爆片完整，喷口朝向正确（符合运行中避雷器一旦排气不得引起相间或对地闪络，并不得喷及其它电气设备的要求）。 （6）检查避雷器基座紧靠基础钢架的4个带槽垫片的流水槽方向正确（流水槽向下），槽沟内不得被灰尘堵塞，带槽垫片不得装于绝缘底座的上方。 （7）动作计数器密封良好，无进潮现象，应安装正确，计数器指示在零位，绝缘垫及接地良好。 （8）避雷器在线泄漏电流监测表密封良好，无进潮现象，安装应良好，读数应指示在零位。 （9）油漆完整，相色正确。 四、运行注意事项 1.避雷器的在线泄漏电流表读数应每星期抄录一次，每次雷击及避雷器修试后应及时记录动作计数器读数，在系统过电压保护动作后亦应记录动作计数器读数。 2.当计数器动作后应查明原因；在线泄漏电流表读数与原始值比较有5%的变化即应分析原因并加强监视。
氧化锌避雷器的发展及应用 随着工农业的发展,对输电线路供电可靠性要求越来越高。停电将不仅影响设备正常工作,而且将极大地影响人们的正常生活。 然而,随着电力系统的发展,由于雷击输电线路而引起事故日益增多。根据电网故障分类统计表明,在我国跳闸率比较高的地区,高压线路运行的总跳闸次数中,由雷击引起的次数约占40-70%,尤其是在多雷、土壤电阻率高、地形复杂的地区,雷击输电线路而引起的事故率更高,这将给社会带来巨大的经济损失。 据统计,在电日本50%以上电力系统事故是由于雷击输电线路引起的,日本由于大量采用双回线路,雷击经常引起双回同时停电,20-30%的输电线路故障发生在双回输电线路。国际大电网会议公布的美国、前苏联等十二个国家的电压为275-500KV,总长为32700KM输电线路连续三年的运行资料中指出,雷害事故占总事故的60%。 为了减少输电线路的雷击故障,采用了各种措施。如减小避雷线的屏蔽角,提高线路绝缘水平,降低杆塔接地电阻,多重屏蔽,双回输电线路采用不平衡绝缘等。但采用减小屏蔽角的方法将受到杆塔结构的限制,提高绝缘水平将增加线路造价,而且受到杆塔结构及走廊宽度限制。对于新建线路,减小输电线路的雷击故障一般的方法是尽量减小避雷线的屏蔽角,降低杆塔接地装置的接地电阻。而在高土壤电阻率地区降低杆塔接地电阻存在较大的困难。 为了减少线路的雷击事故,提高供电可靠性,提出了在线路上安装氧化锌避雷器来减少线路雷击事故的要求,自1980年开始,国外开展了应用避雷器来降低线路雷击事故的研究,并已成功地将避雷器应用到输电线路上。理论计算分析和实践都证明,将线路避雷器应用到线路雷电活动强烈或土壤电阻率高、降 低接地电阻有困难的线段,可以较大地提高线路的耐雷水平。
1. OBO 480、481地极保护器 OBO地极保护器功能 对于独立地网如果地网的布放的距离过小，在过电压来临的时候容易产生地电位反击的问题，故需要在两个地极之间安装地极保护器480或481。480、481地极保护器由两个电极组成间隙放电装置，如果发生雷击，产生危险电位差，该间隙就会瞬间被击穿，达到等电位。 OBO地极保护器应用 480、481地极保护器是用来避免不同接地地网之间产生不同电位差的危险。当雷电来临时，由于不同的接地地网布放距离过近时，会有其中的某个地网的地电位在瞬间被抬生到很高的水平，从而与其他接地网之间产生很高的电位差，该电位差可能会造成在连接于不同地极间的线路或设备形成网络，即平常所称的地电位反击，它对设备和人员的安全存在着巨大的危险。此时需要在不同地网之间安装地极保护器来避免地电位反击的问题。 OBO地极保护器特性 480型内部采用钨铜电极，提供防爆功能，481型内部采用不锈钢电极。由于采用全密封设计，地极保护器可应用在不同的环境下。 OBO地极保护器技术参数 OBO地极保护器安装 480、481地极保护器安装在不同地网的主等电位连接排之间，这些等电位连接排将通过连接电缆与保护器连接在一起。
2.氧化锌避雷器 氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压 时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 介绍 氧化锌避雷器测试仪介绍：采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。 发展来源 氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。 分类 1.按电压等级分 氧化锌避雷器按额定电压值来分类，可分为三类； 高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66k V四个等级等级。 中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分 为3kV、6kV、10kV、35KV四个电压等级。 低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0. 5kV、0.38kV、0.22kV四个电压等级。 2.按标称放电电流分 氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。 3.按用途分 氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。 4.按结构分 氧化锌避雷器按结构可划分为两大类； 瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬 电比距31mm/kV）。 复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。
避雷器的分类及氧化锌避雷器优点 避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。 避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。 每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。 管式避雷器实际上是一种具有高灭弧能力的保护间隙。它由两个串联间隙组成。大气中有一个间隙，叫做外部间隙。其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁； 另一种安装在燃气管道内，称为内间隙或灭弧间隙。管式避雷器的灭弧能力与工频连续电流有关。这是一种间隙式避雷器，主要用于供电线路的防雷。 阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。 采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。 当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免
受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。 氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。
氧化锌避雷器型号介绍： 民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV
氧化锌避雷器的特点 民熔 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境:a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、 易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用 ②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器
泄漏电流测量。民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型 七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标
串联问隙氧化锌避雷器的应用与试验 文中通过分析碳化硅避雷器与无间隙氧化锌避雷器在电力系统应用的不足比较，阐述了串联间隙氧化锌避雷器的优越性。并针对缺乏串联间隙氧化锌避雷器试验项目的情况，简单分析了串联间隙氧化锌避雷器在应用中的试验问题。 1.避雷器应用的比较 目前在电力系统中运行的避雷器主要有两种类型。一类是以串联火花间隙与 碳化硅阀片为主要元件的传统阀型避雷器；另一类是以氧化锌电阻片为主要元件 的金属氧化物避雷器。其主要元件的伏安特性如下图一二所示。 对暂态过电压危害有效防护办法是加结构性能稳定的串联间隙将全部暂态过电压限定在保护死区内，使避雷器免受其危害。串联间隙氧化锌避雷器有此独具优点。结构上串联间隙氧化锌避雷器既有间隙又用氧化锌阀片，其间隙结构不同于碳化硅避雷器。其间隙数量少，当过电压达到冲击放电电压时，间隙无时延击穿，同时因隙距大动作特性稳定，可避免碳化硅避雷器间隙带来的缺点。串联间隙氧化锌避雷器的间隙已将全部暂态过电压限定在保护死区内免受其危害，故又可避免无间隙氧化锌避雷器因拐点电压偏低带来的缺点。 2.串联间隙氧化锌避雷器试验问题 随着现代防雷技术的发展，在小电流接地系统中交流串联间隙氧化锌避雷器正逐步在变压器开关、母线、电动机、发电机、线路、电容器组等电气设备得到应用。作为电气设备本身，同样存在着阀片性能、参数设计、绝缘材质、装配不良、密封缺陷等问题；掌握其性能状况亦显得十分必要。对于中性点非直接接地的3—63KV电力系统中的氧化锌避雷器，我国电力行业标准DL/T 596 —1996《电力设备预防性试验规程》（以下简称《规程》）明确规定其试验项目为：1.绝缘电阻;2. 直流1mA下的电压U1mA及75%U1m下的电流。众所周知，该规程关于氧化锌避雷
20kV电网氧化锌避雷器的正确选用 装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内过电压的重要措施。苏州工业园区20kV全电缆网络是国内从未有过的配电网络，对于这种配电网络是否需要装设避雷器，如果需要应如何选择，这是一个必需研究的课题。 1、20kV全电缆配电网络装设避雷器的必要性 园区规划面积为70km2，负荷预测达3～5万kW/km2，配电电压采用20kV，并且全部为电缆出线，中性点采用经小电阻接地的方式(电阻为20剑 市硗ü ハ嘟拥囟搪返缌鞯氖奔湮10s)。但由于作为这一系统电源的220kV线路和部分110kV线路还是采用架空线，所以变压器的20kV侧及变电站的20kV配电装置还是有高、中压侧感应过来的过电压的威胁，因而仍需有防止大气过电压的措施，开断电容器组和大的20kV电缆网也需有防止内过电压的手段，所以装设氧化锌避雷器仍是必要的。 2、20kV全电缆配电网络避雷器的选择 2.1避雷器技术参数的选择 正确选用这一系统的避雷器，对20kV电网乃至主变压器的安全可靠运行是十分必要的。但由于国内以往没有20kV这一配电电压等级，所以国标GB11032-2000交流无间隙金属氧化物避雷器(以下称文献1)对这一等级电网的氧化锌避雷器参数没有作出明确的规定，因此根据电科院和苏州供电局合作为该系统所作的研究报告G9613(以下称文献2)并参考文献1和DL/T613-1997进口交流无间隙金属氧化物避雷器技术规范(以下称文献3)的原则，对氧化锌避雷器的技术参数进行选择。 (1)氧化锌避雷器的额定电压Ur 按文献3表4的推荐值，对非直接接地并能在10s及以内切除故障时，对10kV系统为13kV，推算到20kV系统则应为26kV，但再按该文献之表5(保护发电机避雷器额定电压推荐值)查出发电机额定电压为20kV时，推荐Ur值为25kV，而文献2推荐值也为25kV，此一数值约为系统接地时健全相电压的1.1倍，加之国产中压避雷器有较高的工频过电压耐受能力，所以选定额定电压为25kV是具有较大裕度的。 由于按国际IEC标准生产的进口中压避雷器在额定电压下的耐受时间只有10s，比国产中压避雷器要短得多，为提高避雷器的工频电压耐受能力，防止工频过电压时由于氧化锌避雷器损坏而影响电网的安全运行，在选用进口氧化锌避雷器时(如ABB公司的MWD型)，宜提高一个等级，一般以27.5kV为好、这就可使它和国产25kV避雷器有相近的工频电压耐受能力，以使在系统发生单相接地等情况出现工频过电压时也能正常运行。 (2)最大持续运行电压Uc 一般情况下Uc≥0.8Ur(文献3)，且Uc应不小于Um(系统最高运行电 压)/3(24/3=13.86kV)这样Uc应为20kV，文献2之推荐值也为20kV，因而最大持续运行电压选择为不小于20kV。选用按IEC标准生产的进口氧化锌避雷器时(如ABB公司的MWD型)宜选用22kV。
Z M O A-Ⅲ氧化锌避雷器直流参数测试仪 技术规范书 一、概述： ZMOA-Ⅲ氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》 DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物 避雷器做直流1mA电压（U 1mA ）和0.75 U 1mA 下泄漏电流的检测。 本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。 二、产品关键字： 无间隙避雷器测试仪、避雷器直流参数测试仪、避雷器测试仪 三、采用标准：
DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 DL/T 848-2004 《高压试验装置通用技术条件》 DL/T 596-2005 《电力设备预防性试验规程》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 GB4793-1984 《电子测量仪器安全要求》 GB191 《包装贮运标志》 GB/T.311-1997 《高压输变电设备的绝缘与配合》 四、仪器特点： 1．温度测量：自动感应环境温度并记入测试结果。 2．遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。 3．内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。 4．使用方便：中文菜单，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。 5．测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。 6．可存储50组测试数据，掉电不丢失，并能随时查看打印。 7．携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ，携带方便。 8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。 五、主要技术参数： 1．测量范围：电压：0～30kV 纹波系数：≤1.5% 电流：0～1000μA 2．分辨率：电流：0.5μA 电压：0.1 kV
《氧化锌避雷器基本原理和作用》氧化锌避雷器基本原理： 氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要元件，与传统的碳化硅避雷器相比，大大改无间隙避雷器。因此带来了电器结构特点的根本变化。 当避雷器在正常工作电压下，流过避雷器的电流仅是微安级，当遭受过电压时，避雷器优异的非线性特性发挥了作用，流释放过电压能量，从而防止了过电压对输变电设备的侵害。氧化锌避雷器作用：避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。 第二篇：关于氧化锌避雷器带电测量的探讨摘要：氧化性避雷器在运行中，由于阀片老化以及经受热和冲击破坏会引起故障，必须对其进行及时的预试，而相邻的电器主设备往往不能及时停运，因而必须采用带电测量的方法对氧化锌避雷器进行测量。在测量中，因不能停电，方法不当、外界电磁干扰等因素往往对试验结果产生很大的影响，采用合理的试验方法，消除因相邻设备带电而带来的电磁干扰显得尤为重要。 关键词：氧化锌避雷器;带电测量;阻性电流分量 引言 氧化锌避雷器因其优越的过电压保护特性而逐步取代了老式的阀式避雷器，在电力系统中得到广泛应用。但氧化锌避雷器阀片老化以及经受热和冲击破坏会引起故障，严重时可能会导致爆炸，避雷器

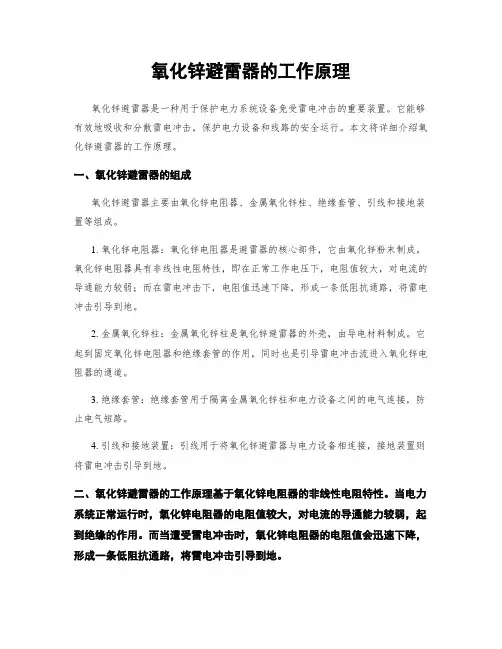

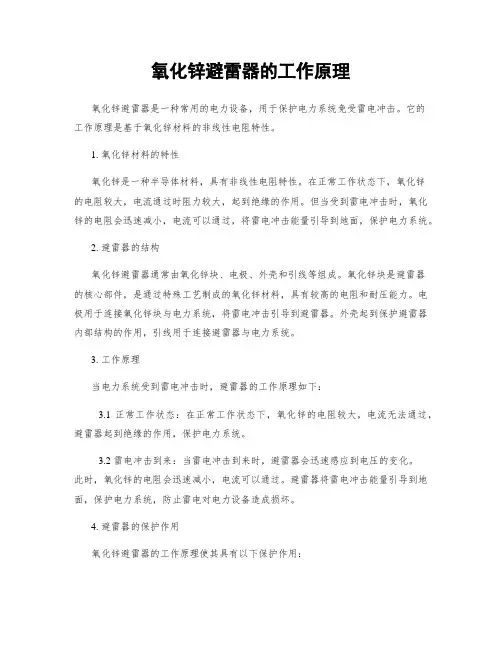

击穿还会导致变电站母线短路，影响系统安全运行。因此，必须对运行中的氧化锌避雷器进行严格有效的检测和定期预防性试验，开展氧化锌避雷器在线监测。由于氧化锌避雷器预试（特别是主变三侧避雷器）必须停运主设备，会影响设备的运行可靠性，而且有时受运行方式的限制无法停运主设备，导致避雷器不能按时预试。因此，氧化锌避雷器的带电测试与在线监测显得尤为重要。 一、氧化锌避雷器的工作原理 氧化锌zno避雷器是20世纪70年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击状态，是可以恢复的;当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。 二、氧化锌避雷器带电测试的理论依据 1.氧化锌避雷器带电测试的重要性 氧化锌避雷器在运行中由于其阀片老化、受潮等原因，容易引起故障，这将导致主设备得不到保护，严重时可能发生爆炸，影响系统的安全运行。而氧化锌避雷器预试必须停运主设备，会影响设备的运行可靠性，而且有时受运行方式的限制无法停运主设备，导致避雷器
常见型号氧化锌避雷器0.22～0.38kV低压避雷器 类别避雷器型号避雷器 额 定电压 kV (有效 值) 系统标 称 电压kV (有效 值) 持续运 行 电压kV (有效 值) 直流 U1mA 参考电 压 ≮kV 陡波冲 击 电流残 压 ≯kV(峰 值) 雷电冲 击 电流残 压 ≯kV(峰 值) 操作冲 击 电流残 压 ≯kV(峰 值) 2mS 方波电 流 A(峰值) 4/10μs 冲击电 流 kA(峰 值) 低压(H)Y1.5W S-0 .28/1.3 0.28 0.22 0.24 0.60 ---- 1.30 ---- 50 10 (H)Y1.5W S-0 .50/2.6 0.50 0.38 0.42 1.20 ---- 2.60 ---- 50 10 3kV配电型/电站型 类别避雷器型号避雷器 额 定电压 kV (有效 值) 系统标 称 电压kV (有效 值) 持续运 行 电压kV (有效 值) 直流 U1mA 参考电 压 ≮kV 陡波冲 击 电流残 压 ≯kV(峰 值) 雷电冲 击 电流残 压 ≯kV(峰 值) 操作冲 击 电流残 压 ≯kV(峰 值) 2mS 方波电 流 A(峰值) 4/10μs 冲击电 流kA(峰 值) 配电(H)Y5W S-3.8 /15 3.8 3 3.0 7.5 17.3 15.0 12.8 75 40 (H)Y5W S-5/1 5 5 3 4.0 7.5 17.3 15.0 12.8 75 40 电站(H)Y5W Z-3.8 /13.5 3.8 3 3.0 7.2 15.5 13.5 11.5 200 65 (H)Y5W Z-5/1 3.5 5 3 4.0 7.2 15.5 13.5 11.5 200 65 3kV配电型/电站型（带脱离装置） 配电(H)Y5W S-3.8 /15L 3.8 3 3.0 7.5 17.3 15.0 12.8 75 40 (H)Y5W S-5/1 5L 5 3 4.0 7.5 17.3 15.0 12.8 75 40 电站(H)Y5W Z-3.8 /13.5L 3.8 3 3.0 7.2 15.5 13.5 11.5 200 65 (H)Y5W Z-5/1 3.5L 5 3 4.0 7.2 15.5 13.5 11.5 200 65 6kV配电型/电站型 类别避雷器型号避雷器 额系统标 称 持续运 行 直流 U1mA 陡波冲 击 雷电冲 击 操作冲 击 2mS 方波电 4/10μs 冲击电
