多功能跑步机的创新设计
题目多功能跑步机的创新设计
指导教师
学生姓名
学号
专业机械设计制造及其自动化教学单位
目录
摘要及关键词 (1)
1 引言 (1)
1.1 跑步机使用局限问题 (1)
1.2 选题目的和意义 (1)
1.3 国内外的研究现状和发展趋势............................................................ 错误！未定义书签。
2 辅助自行车工作原理及功能................................................................... 错误！未定义书签。
2.1 辅助自行车工作原理............................................................................ 错误！未定义书签。
2.2 辅助自行车实际使用功能........................................................................................................
2.3辅助自行车设计图纸
3 攀爬功能设计........................................................................................... 错误！未定义书签。
3.1 攀爬功能的机械原理............................................................................ 错误！未定义书签。
3.2 攀爬运动的功能.................................................................................... 错误！未定义书签。
3.3 攀爬功能设计图纸................................................................................ 错误！未定义书签。
4 .O型云梯功能设计................................................................................... 错误！未定义书签。
4.1O型云梯功能的机械原理及功能.......................................................... 错误！未定义书签。
4.2O型云梯设计图纸.................................................................................. 错误！未定义书签。
5 扭腰盘功能设计.........................................................................................................................
5.1 扭腰盘功能原理........................................................................................................................ 参考文献.. (2)
谢辞 (4)
多功能跑步机的创新设计
摘要
摘要：本设计是对基于电机动力及电子辅助装置的现代跑步机的机械性能的多功能设计，在原有跑步机功能基础之上通过机械结构的创新改进以求得更多的运动功能和运动体验，并基于此前提下通过优化设计尽力降低其成本价格，并努力缩小其使用及存放空间，在提高其运动价值基础之上使其体现出更大的市场价值，更多的为消费者所接受。为未来城市工薪阶层健身运动开辟出一条新的道路。
关键词：跑步机;多功能;机械
1.引言
1.1跑步机使用局限问题
当前跑步机主流发展方向即向舒适性，多功能性方向发展，其电子附属设备方面发展更新较快，但在其机械装置更新方面稍有欠缺，当前跑步机的运动功能仅限于跑步等少数几项运动功能，在当下人们生活节奏越来越快的情况下，利用尽量少的时间、空间及资金获得尽量多的运动体验，拓宽跑步机的运动种类非常有必要，而单一的跑步机本身已经占据一定的实际空间，其当下市场价格已经不菲，在相当高的价格及空间使用率之下仅能满
足跑步运动功能，对于消费者其他运动需求，譬如上肢运动则要借助于其他运动设施。整个空间及消费需求就会大大增加。不利于此一类家用运动器械的推广和发展。
1.2 选题目的和意义
本次设计选择多功能跑步机的创新设计，其主要考虑方面是跑步机依托于机械装置的设计获得更多的运动功能，拓宽其市场消费前景。通过基本的支架，连杆等机械机构，借助于当下市场跑步机原型加以改进，使其获得更多的运动功能。增加自行车辅助骑行功能，垂直攀爬功能和O型云梯运动功能，可以在原有空间及少量二次资金的投入情况下体验在室内有限空间下自行车骑行体验、垂直梯子攀爬体验、云梯攀行体验，由原来仅能获得的下肢锻炼转变为全身型锻炼。
通过机械部分的改进，设计加入部分杆连接，增加更多运动功能，其本身不会大幅增加其成本，但其运动效果会大幅度增强。使得普通消费大众在没有充足时间及资金的情况下在家中或其他有限空间内进行有效的全面健身。不论是从经济消费方面，即市场前景方面，还是以人为本，从提高人们的生活质量，改善人们的运动条件方面考虑都具有一定的实际意义。
1.3国内外的研究现状和发展趋势
在当下人们生活节奏越来越快，特别是生活在城市当中的人们，其工作压力日益加大，身体所承受的压力和破坏也日益增大。增加体育锻炼，改善身体机能，成为广大上班族的迫切需求，但有限的生活空间，有限的自由支配时间和资金，导致体育健身变得困难重重。在这种情况下，占用空间小，运动效果良好的跑步机等室内运动健身器械得以长足发展。特别是跑步机，以其占用空间小，模拟跑步运动功能良好受到消费者的青睐并在近十几年得到了极大地发展，由原来的健身房逐步走进了千家万户。当下跑步机的发展趋势主要是提高其跑步舒适体验，相关研发人员在不同跑步模式、跑步过程中下肢受力情况不同从而导致的不同跑步体验、感受方面大做文章。在增加跑步机的运动功能种类方面却鲜有涉足和建树。通过对机械方面的设计创新，增加运动种类，相信会在未来跑步机的发展中开辟出新的方向和道路。
2 辅助自行车工作原理及功能
2.1 辅助自行车工作原理
当前室内体育运动器械当众有模拟自行车骑行健身的体育器材。如图所示，本设计即集成自行车功能在跑步机上，使用普通自行车与普通跑步机相结合即可达到专业运动设备的运动效果。
在普通跑步机的基础之上加装自行车扶手，适当加长跑步机的带长，一方面便于降低骑行难度，另一方面增加部分安全措施，保证骑行安全，基本原理图如下图所示
在普通跑步机的扶手基础之上加长，加装一个滑槽，对普通自行车加以改造之后令其车把可以再滑槽内小距离滑动，使其产生小范围的车速人工变动及其微量的角度变动，提高骑行的舒适感及其安全度，一般认为在跑步机上骑自行车稳定性不足，并且骑行空间有限，在改进型的跑步机里通过加装部分安全装置以提
高其安全性能，在此技术之上通过稍加训练便可以实现原地骑行自行车的运动效果
2.2 辅助自行车实际使用功能
借助部分辅助设备，即前文提到的滑槽装置，在PRO/E 图示中有所交代，提高自行车在跑步机上运行的稳定行能。以此为基础，就可以实现跑步机的一机多用功能，不仅可以跑步，还可以骑行，在其前部的的显示器中可以假装普通视频显示软件，在使用跑步功能或自行车功能时播放道路运行的模拟软件，提高跑步体验。具体设计思路及设计方法在本次设计当中暂不涉及。可在其他相关电子视频设备创新设计当中查询相关资料。
在加装自行车功能时，一方面要对普通跑步机加以改进，另一方面也要对使用的自行车进行适当的调整，一方面要降低车把转向的灵活度，避免在有限的跑步机跑带范围内在运行过程中冲出机器，出现安全事故。另一方面调整车把，一方面要令其能够接触到两侧的跑步机滑槽，另一方面要使车把能够在滑槽内轻松滑动，使其能够实现小范围人工调速的功能，在自行车车速稍低于或高于跑步机的速度时，可以保证自行车的正常运行。
3 攀爬功能设计
3.1 攀爬功能的机械原理
在当下的城市运动当中，攀岩运动非常盛行，这类运动一方面锻炼人体的全身肌肉，另一方面可以提高人体的协调能力，因在城市当中很难体验现实生活当中的攀岩运动，室内攀岩运动应运而生，但室内攀岩设备也需要相当的设备及保护措施，其装备成本也是非常的高昂，巨大的应用场地使得人们只有在专业的体育运动场馆才能进行攀岩活动。为突破这一限制，本次设计涉及到此类运动方式，以下即为其设计原理及其使用方式。
首先介绍各部分传动元件：
1；跑步带，此带为非机械类常用元件，是与圆齿齿轮相配合使用的元件，模仿体育运动器械当中的O型云梯，在此带状元件传动当中可以模拟O型云梯的使用过程，可以在原地进行上肢肌肉的锻炼而不需要占据太大的空间。
2：与攀爬带配合使用的齿轮不采用常规的渐开线齿轮，而是采用圆齿齿轮与相应的攀爬带配合。
3；通过常规的渐开线齿轮将跑步机电机与攀爬带进行连接，一方面渐开线齿轮具有较多的优点，非常适用于动力传动，另一方面使用常用的标准类元件不仅可以在批量生产当中减低成本，和可以借助其互换优势在维修过程中降低成本及难度。本次设计的涉及设备为民用设备，对传动的精确度及运行环境要求不高，为进一步节约成本，此处使用标准直齿渐开线圆柱齿轮，并不采用斜齿圆柱齿轮。
4；在PRO/E原理图中提到的最大的一个圆盘状元件即电机保护盒及攀爬齿轮支撑架，为缩小机构体积，降低生产复杂程度，节约成本，本处将两种功能合并在一个元件当中，此处电机保护盒及攀爬齿轮支撑架的内部结构涉及理论力学及材料力学的内容，本次设计暂时不涉及这些领域的内容。默认支撑架内部结构已经设计完毕并符合使用要求。
5；支架，这是跑步机创新结构里最大的一个元件，它起到的首要作用既是支撑作用，在跑步机执行攀爬功能时起到支撑整体及攀爬带的作用，在其版面上有一个Y形的滑槽，在攀爬功能当中，使用到的是竖直部分的滑道，将整个跑步机的电机及跑步带整体结构沿滑槽整个竖直拉起，连带的攀爬传动装置及攀爬带也被竖直拉起来，将攀爬带的底部与Y
型支架底部的下支撑轮相连接并啮合，起到定位并导向的作用。在攀爬设计功能当中有一些小型的辅助设计，譬如竖直挂起后的锁紧装置，及电路安排等亦不在本次设计当中涉及，其锁紧装置要求机械锁紧，必须有可靠地安全性能，防止运动过程中因震动导致跑步机体的整体滑落，造成人体伤害。电路的设计要求一方面要保证安全，不能出现线路的大范围密集设计，防止因运行过程中散热难造成火灾，另一方面线路不能影响到跑步机体的竖直滑起落下路程。
6；攀爬带下支撑轮，在支架当中已经提及攀爬带的下支撑轮，此处的支撑轮也是采用圆齿齿轮，用于与攀爬带的啮合，起到对攀爬带导向及支撑作用。具体设计时考虑到两个方面的问题，一方面此轮的大小要合适，要适应攀爬过程中人体的攀爬使用宽度，符合人机工程学的要求，另一方面在不使用攀爬功能而仅使用跑步功能时，不能对正常跑步的人体发生干涉，影响跑步过程。而且次轮的装卸要方便，便于在攀爬带立起时其下端与支撑轮顺利结合。
本次设计考虑到攀爬功能的设计，因此所设计的支撑架的高度比较大，与人体的高度相结合再加以考虑，在竖直方向要比普通跑步机要占用更多的空间，但是在实际生活当中垂直方向的空间利用率并不高，适当增加占用率并不会造成太大的影响。由于加入了攀爬功能，对电机的功率要求会更高一些，在必须要考虑的机械效率等问题之外设备必须要承担起人的运动载荷，此外相联系的各部分支撑件和传动件也要能够承受其工作载荷，关于元件机构的受力计算涉及机械工程材料、理论力学和材料力学的内容，不涉及本次设计的范围，可以再其他方面查找相关资料。
4. O型云梯功能设计
O型云梯是一种常见的户外运动器械，其结构非常的简单，有垂直方向的支柱及水平方向的梯状支撑构成，使用方式即用双手支撑整个身体的重量交替依靠云梯横梁向前攀行，以此来锻炼手部肌肉和身体的平衡性，这种运动器械优点颇多，操作简单，安全系数比较高，最重要的是结构简单，制造成本比较低，是普通大众健身的优先选择，但是O型云梯也有明显的缺点，其设备占用空间比较大，其长度要求要达到5米左右甚至更早长。在居家生活但中难以实现其使用价值。
本跑步机的多功能设计涉及到O型云梯的功能，通过另角度思考，由人动梯静的模式改变为人静梯动的模式，具体解释就是通过电机带动云梯循环转动，人体整体保持不动，仅手臂运动，其原理与用跑步机跑步的原理相近。
4.1 O型云梯的机械原理及功能
首先介绍O型云梯的各个构成元件，如图所示：
1；O型云梯滑槽，此滑槽与攀爬带的滑槽构成Y型，竖直部分用于攀爬功能，支撑架顶部的水平部分用于O型云梯功能，但跑步机整体机身顺滑槽抬起时，首先到达顶部的电机部分会沿着水平滑槽滑向右侧，整个机身带动攀爬带发生180度的旋转，形成机身在上，攀爬带在下的结构，基本形成O型云梯的结构。其传动原理、方式与攀爬带原理相同。
2；O型云梯上支撑架，此支撑架为扁圆柱状横截面的柱体，附着在支撑架上，可以转动，用于O型云梯的支撑，通过此支撑架可以共同支撑由运动人体所产生的载荷，减轻支架负担，提高安全系数。在支撑架的顶端安装有一个支撑轮，采用的也是圆齿齿轮，用于与攀爬带相啮合，从而起到支撑的作用。
3；O型云梯上支撑轮，此轮的作用于攀爬带的下支撑轮功能相同，当攀爬带滑动到指定位置形成O型云梯功能时，此支撑轮与攀爬带相啮合，起到导向与支撑的作用。这个支撑轮的设计需求与前面提到的下支撑轮的设计需求相同。一方面要便于啮合，另一方面要方便拆卸，不妨碍其他使用功能，符合人机工程学的要求，不影响锻炼者的安全与舒适。
以上即O型云梯的各个部件及功能，将各个元件安装至指定位置以后即可执行相应的运动功能。具体使用方法前面有所提及，在这里详细讲解：将跑步机机体(如图示)沿滑槽升起，此处使用的滑槽为有水平部分的那一个。
多功能跑步机设计毕业论文 目录 第一章绪论 (1) 第二章总体方案设计 (2) 2.1基本功能设计 (2) 2.2构造设计 (2) 2.3功能原理的确定和多功能的介绍 (3) 2.4小结 (3) 第三章传动结构及参数设计 (4) 3.1电动机类型功率选择 (4) 3.2电动机技术参数................................ 错误!未定义书签。 3.3传动机构设计步骤及参数选择 (5) 3.4多楔带带轮材料结构和尺寸选择 (9) 3.5带传动的紧装置的选择 (9) 3.6小结 (10) 第四章外型结构和滚筒设计 (11) 4.1机架的设计 (11) 4.2支架的设计 (13) 4.3机罩 (15) 4.4轴的设计和轴承选择 (16) 4.5轴结构的设计 (17) 4.6强度计算 (18) 4.7滚筒要求 (19) 第五章跑步板及跑步带设计 (21) 5.1跑步板 (21) 5.2跑步带 (22) 5.3跑带调整 (22) 5.4跑台润滑油的填加 (24) 5.5小结 (25) 第六章多功能设计 (26)
6.1避震系统的设计 (26) 6.2扭腰盘的设计.................................. 错误!未定义书签。 6.3连接结构设计 (27) 6.4旋转结构设计.................................. 错误!未定义书签。 6.5仰卧起坐架设计 (28) 6.6小结 (29) 第七章结论与展望 (30) 致 (31) 参考文献 (31)
第一章绪论 生命在于运动，健康源于运动。跑步是目前非常流行的一种有氧健身运动，它在医学界和体育界享有高度评价，它是保持一个人身心健康最有效、最科学的健身方式。 近年来，健康越来越成为人们关注的焦点，健身器材产业随之蓬勃发展，跑步机的出现，一方面满足了人们在室进行跑步锻炼的需要：另一方面由于省去了蹬伸动作比在陆地上多跑1/3的路程，能量消耗也大于陆地训练。此外户外跑步条件的不断被缩减，城市污染的逐渐严重，汽车尾气排放于大街小巷，使我们生活的环境中越来越缺少鸟语花香和清新空气，又由于运动场地还未普及，我们对于户外跑步的兴趣越来越少。因此家中备置跑步机，或者到健身房锻炼成为了一种时尚。 跑步机，它分为机械式跑步机和电动跑步机。年龄较大的人员可以选择机械型跑步机，它是一种主动式的跑步方式，跑步的快慢由自己掌握，使用者可根据自身状况进行散步、慢跑或快跑。年轻人可以选择电动跑步机，它是一种被动式的跑步方式，根据自身体能首先设定跑步速度，强行训练者按此速度进行跑步。 机械跑步机是依靠跑步者脚与跑步带的摩擦力带动来运行的，简单的说电动跑步机是依靠电机带动跑步带运行。电动跑步机是健身房及家庭较高档的器材，它通过电机带动跑带使人以不同的速度被动地跑步或走动。由于被动地形成跑和走，从动作外形上看，几乎与普通在地面上跑或走一样，但从人体用力上看，在电动跑步机上跑、走比普通跑、走省去了一个蹬伸动作。正是这一点使每一个在电动跑步机上走跑的人感到十分轻松自如，可使人比普通跑步多跑1/3左右的路程，能量消耗也比普通走、跑为多。另外，由于电动跑步机上的电子辅助装备功能非常多，可体验不同的跑步环境，如平地跑、上坡跑、丘陵跑、变速跑等，您可根据您的锻炼目的进行选择。 一台多功能跑步机是由跑步机、划船器、卧式健身车、立式健身车、放松机、腰旋器等功能器材组合而成，以功能多、占地少而受到一些人的喜爱。它的锻炼方法同普通跑步机一样，但从健身器所应具备的使用舒服、方便，技术动作准确合理上看，多功能跑步机有一定缺陷。 因此，本次对多功能跑步机进行重新设计，本设计先通过预估后进行强度计算进行校核，通过大量的计算和校核，设计出既牢固、简洁又合理美观的部传动结构和外部基架结构的设计，并对多功能设计的结构也做了一定的设计，尽量弥补一些传统跑步机所存在的缺陷。

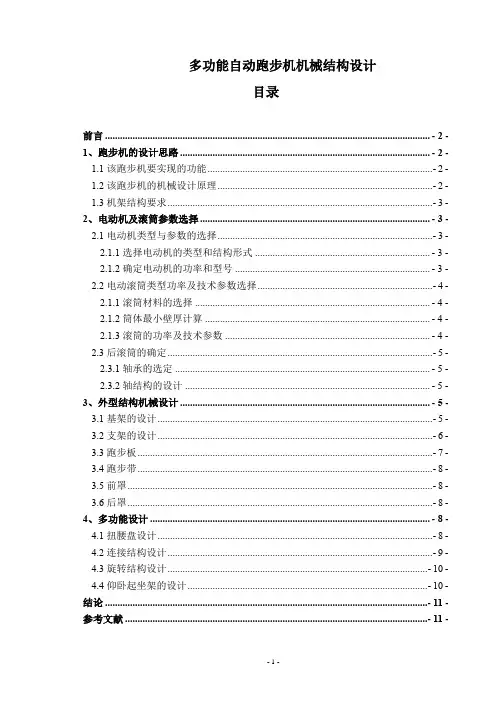

多功能自动跑步机机械结构设计 摘要 跑步机是家庭及健身房常备的器材，而且是当今家庭健身器材中最简单的一种，是家庭健身器的最佳选择。专家们相信未来跑步机市场将以高价位产品为主导。低价位产品销售也不错，近几年价格已有上升趋势。注重生活时尚的消费者认为跑步机价格在上千元以上是理所当然的事。种种迹象表明未来，跑步机的需求还会持续的增长，特别是针对一些新兴功能的跑步机。 本文是用通过SOLIDWORKS三维软件进行设计的，主要包括自动跑步机的机械设计、样式设计及功能设计，最后对该多功能跑步机的保养及使用。设计内容主要包含电机的设计、传动装置的设计、外部框架的设计、滚筒的设计、跑步带的设计、减震的设计，材料及结构的设计等，本文设计中参考了国内外各品牌结构和样式，对一些参数进行一些设计、计算及设定，同时还考虑到如何设计才更为人性化，使得多功能跑步机的性能及作用扩大化。 关键词：跑步机机械结构多功能
