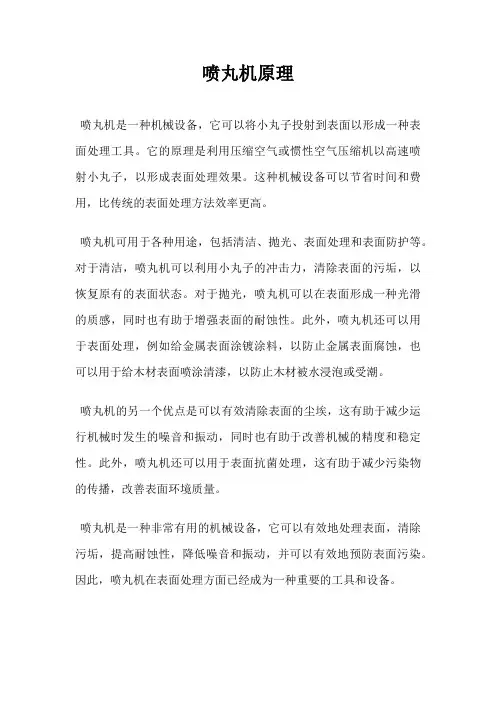

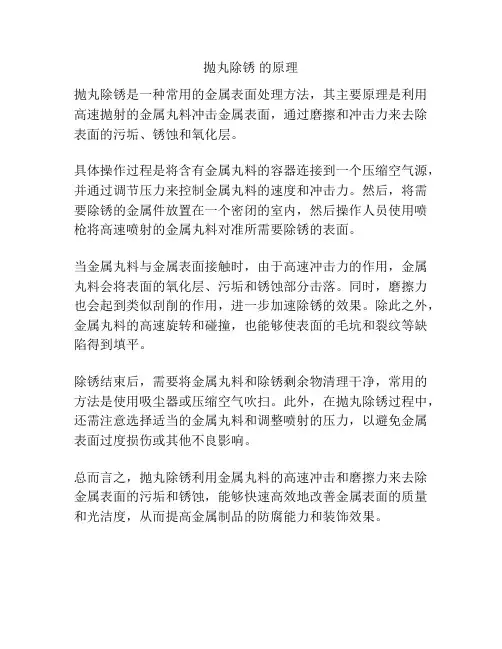

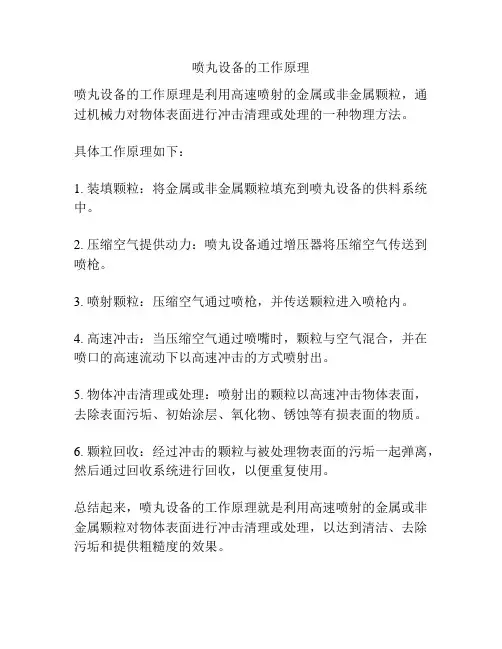

喷丸处理喷丸除锈的原理与应用:
1.原理:以压缩空气带动铁丸通过专门工具,高速喷射于金属表面,利用铁丸的冲击和摩擦作用,清除金属表面的铁锈及其他污染,并得到有一定粗糙度的,显露金属本色的表面.
2.应用:为了提高防护层的结合力.

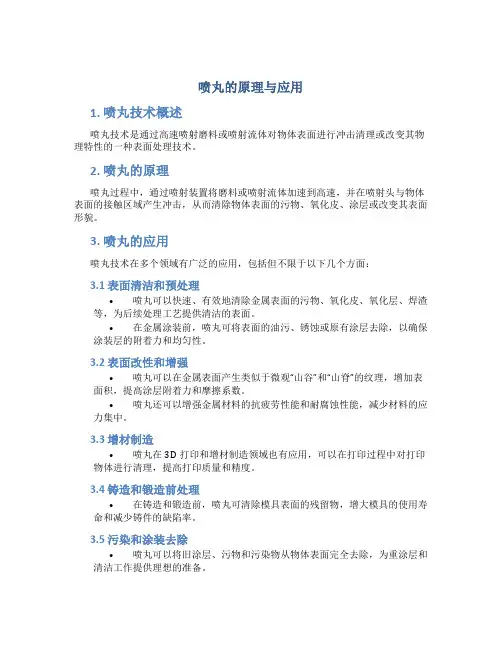

喷丸硬化原理与应用:
1.原理:将淬硬钢丸(一般应用锰钢丸,直径为0.8-1.2mm,硬度为HRC47-50),以压缩空气喷出或离心式喷丸机借离心力甩到金属表面, 利用钢丸对金属表面的冲击作用使零件表面硬化.
钢丸冲击金属表面:第一使零件表面生成0.1-0.4mm 深的硬化层, 增加零件表面对塑性变形和断裂的抵抗能力,并使表层产生压应力,提高其疲劳强度;第二使零件表面上的缺陷和由于
机械加工所带来的损伤减少, 从而降低应力集中.
喷丸处理一般对拉伸面起作用, 而对压缩面不起作用, 因此板簧的喷丸只在凹面进行.
处理质量一般应以最佳喷丸应力表示( 但目前有些工厂在衡量板簧喷丸质量时是用板簧片
弧高变化△H来表示).
喷丸的直径、材料、硬度以及喷速等对喷丸质量都有直接影响,必须很好注意.
2.应用:用在承受交变应力下工作的零件可以大大提高其疲劳强度, 如汽车板簧、螺旋弹簧、轴类、连杆等喷丸处理后, 均可使寿命提高几倍.
喷丸又分为喷丸和喷砂。用喷丸进行表面处理，打击力大，清理效果明显。但喷丸对薄板工件的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3o4和Fe2o3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。喷砂适用于工件表面要求较高的清理。但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大，喷砂过程中产生大量的矽尘无法清除，严重影响操作工人的健康并污染环境。
喷砂处理是用压缩空气将磨料高速喷向工件的表面,目的是通过清除表面的氧化层、锈迹等，以提高表面外观质量。喷丸处理是将高速的硬质的颗粒（一般是钢粒）打击金属工件表面，目的是提高金属表面的疲劳强度。两种自理工艺用的工具不同。这两种处理方法的介质都可循环使用。
内应力一般不利于钢材的使用，比如用金属材料加工出来的零件如果不去除内应力，使用一段时间后，内应力释放出来，零件的形状就会改变，使零件失去精度。
残余应力的概念
通常讲，一个物体，在没有外力和外力矩作用、温度达到平衡、相变已经终止的条件下，其内部仍然存在并自身保持平衡的应力叫做内应力。
按照德国学者马赫劳赫提出的分类方法，内应力分为三类：
第Ⅰ类内应力是存在于材料的较大区域（很多晶粒）内，并在整个物体各个截面保持平衡的内应力。当一个物体的第Ⅰ类内应力平衡和内力矩平衡被破坏时，物体会产生宏观的尺寸变化。
第Ⅱ类内应力是存在于较小范围（一个晶粒或晶粒内部的区域）的内应力。
第Ⅱ类内应力是存在于极小范围（几个原子间距）的内应力。
在工程上通常所说的残余应力就是第Ⅰ类内应力。到目前为止，第Ⅰ类内应力的测量技术最为完善，它们对材料性能和构件质量的影响也研究得最为透彻。
除了这样的分类方法以外，工程界也习惯于按产生残余应力的工艺过程来归类和命名，例如铸造应力、焊接应力、热处理应力、磨削应力、喷丸应力等等，而且一般指的都是第Ⅰ类内应力。
残余应力的产生
在机械制造中，各种工艺过程往往都会产生残余应力。但是，如果从本质上讲，产生残余应力的原因可以归结为：
1.不均匀的塑性变形；
2.不均匀的温度变化；
3.不均匀的相变。
残余应力的作用
机械零部件和大型机械构件中的残余应力对其疲劳强度、抗应力腐蚀能力、尺寸稳定性和使用寿命有着十分重要的影响。
适当的、分布合理的残余压应力可能成为提高疲劳强度、提高抗应力腐蚀能力，从而延长零件和构件使用寿命的因素；而不适当的残余应力则会降低疲劳强度，产生应力腐蚀，失却尺寸精度，甚至导致变形、开裂等早期失效事故。
残余应力的调整
针对工件的具体服役条件，采取一定的工艺措施，消除或降低对其使用性能不利的残余拉应力，有时还可以引入有益的残余压应力分布，这就是残余应力的调整问题。
通常调整残余应力的方法有：
1.加热，即回火处理,利用残余应力的热松弛效应消除或降低残余应力。
2.施加静载，使工件产生整体或局部、甚至微区的塑性变形，也可以调整工件的残余应力。例如大型压力容器，在焊接之后，在其内部加压，即所谓的“胀形”，使焊接接头发生微量塑性变形，以减小焊接残余应力。
3.振动时效，英文叫做Vibration Stress Relief,简称VSR 。在国际上，工业发达国家起始于上世纪50年代，我国从70年代研究和推广。振动消除应力主要特点：
（1）、处理时间短；
（2）、适用范围广；
（3）、能源消耗少；
（4）、设备投资小，操作简便。
4.锤击、喷丸、滚压等。喷丸强化是行之有效、应用广泛的强化零件的手段，喷丸的同时也改变了表面残余应力状态和分布，而喷丸产生的残余压应力又是强化机理中的重要因素。
