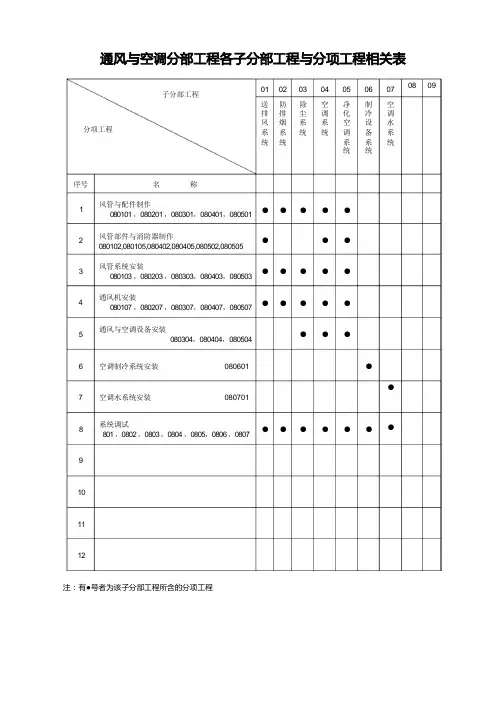

工程名称康阳大厦空调工程建设单位苏州市相城区黄埭房产开发公司子分部、分项工程主要设备及材料型号规格单位数量安装地点
送排风系统风管系统
通风机、消声设备
空调系统
防排
烟
系统
风口、设备
除尘系统除尘设备排污设备
空调系统空调设备大金中央空调批 1 康阳大厦消声设备
净化系统空调设备消声设备
高效过滤设备
净化设备
制冷系统
制冷机组
制冷管道、
附属设备
脱脂铜管φ38、φ、φ、φ、φ、φ、φ、φ米15000 党校根据DGJ32/J41-2006规定，符合质量规范与工
程施工验收质量规范要求！
专业施工负责人（签字）：
年月日专业监理工程师（签字）：
年月日
通风空调工程施工现场质量管理记录
工程名称康阳大厦空调工程施工许可证号
苏州市相城区黄埭房产开发公司项目负责人
建设单位
设计单位苏州东吴建筑设计院项目负责人
苏州卓越建设项目管理有限公司施工单位苏州中正建设工程有限公司监理单位
主要工种
姓名工种待证名称证号发证部门
何慈牫安装工设备安装许可证GE0300164 苏州市经贸委管理局王凯电焊工电焊气割操作证004560 江苏省特种作业管理局林清和电工电工作业操作证002084 江苏省特种作业管理局王礼权通风工通风工上岗证苏E0000139 苏州市建筑管理局孙书超通风工通风工上岗证苏E0002620 苏州市建筑管理局
现场管理制度现场管理制度健全；执行情况良好
质量检验制度质量检验严谨；项目验收合格
施工图审查情况结合施工现场认真复核；局部调整
施工组织设计及方案报监理公司审批认可审批人
现场使用主要设备仪器、仪表
名称型号规格单位数量备注联合角咬口机HYQJ-04-562 台 2 施工现场配用电焊机BX6-140 台 3 施工现场配用
切割机JIG-HV-02-355 台 3 施工现场配用
台式钻床DXJG3-B40-2 台 5 施工现场配用
符合施工现场质量管理和专业技术要求
专业监理工程师：年月日专业施工负责人：年月日
通风与空调分部工程质量验收记录
监理（建设）单位：总监理工程师：
（建设单位项目专业负责人）年月日
通风与空调工程质量控制资料核查记录
工程名称康阳大厦空调工程施工单位苏州市中正建筑工程有限公司序号资料名称份数检查意见核查人
1.材料、设备出厂合格证书及进场检验（试验）报告8 合格杜多华
2.制冷、空调、水管道强度试验、严密性试验记录 5 合格杜多华
3.隐蔽工程验收记录 5 合格杜多华
4.通风、空调系统调试记录 6 合格杜多华
5.分项、分部工程质量验收记录48 合格杜多华
6.
7.
8.
核查结论：
根据DGJ32/J41-2006规定，符合质量规范与工程施工验收质量规范要求！
施工单位项目经理：
年月日
验收意见：
总监理工程师：
（建设单位项目负责人）
年月日
通风空调工程安全和功能检验资料核查及主要功能抽查记录工程名称康阳大厦空调工程施工单位苏州市中正建筑工程有限公司序号资料名称分数检查意见核查人1 设备单机试运转记录 6 合格杜多华
检查结论：
根据DGJ32/J41-2006规定，符合质量规范与工程施工验收质量规范要求！
施工单位项目经理：
年月日验收意见：
总监理工程师：
（建设单位项目负责人）
年月日
通风与空调观感质量验收检查记录
工程名称康阳大厦空调工程施工单位苏州市中正建筑工程有限公司
序号项目抽查质量状况质量评价
1 风管、支架√√√√√√√√○√好一般差
2 风口、风阀、调节装置√√√√√√√√√√好
3 风机、空调设备√√√√√√√√√√好
4 阀门、支吊架√√√√√√√√√√好
5 水泵、冷却塔
6 绝热层√√√√√√√√○√好
7 风（水）管道软性连接√√√√√√√√√√好
8 除尘器、积尘室安装
9 消声器安装
10 油漆、防腐√√√√√√○√√√好
11 净化空调系统
观感质量综合评价合格
检查结论
根据DGJ32/J41-2006规定，符合质量规范与工程施
工验收质量规范要求！
施工单位项目经理：
年月日
总监理工程师：
（建设单位项目负责人）
年月日
通风与空调工程材料、设备出厂合格证
序号材料设备名称规格型号合格证编号单位数量生产厂家进场检验报告编号使用部位（系统）1.橡塑保温见报验单河北金威施工现场
2.KBG电线管见报验单
文安县华
塑金属制
品厂
施工现场
3.铜管见报验单
青岛宏泰
铜业有限
公司
施工现场
4.水管见报验单中国公元
集团
施工现场
5.镀锌钢板见报验单武钢施工现场
6.橡塑保温板见报验单河北华美施工现场
7.信号线见报验单无锡沪安施工现场
8.空调内外机见报验单大金施工现场
技术负责人：质检员：年月日
5.1通风与空调工程识图 根据国家《暖通空调制图标准》（GB/T50114—2000）的有关容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1 风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准室外气象参数，夏季和冬季的温湿度及风速。 室设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员
通风空调工程常用材料与设备 （一）通风管道 通风管道是通风系统中的重要组成部分，也是通风安装施工图预算的 主要部分。 1.通风管道的分类 通风管道按使用材料分为金属风管和非金属风管。金属风管包括钢板 风管（普通薄钢板风管、镀锌薄钢板风管）、不锈钢风管、铝板风管、复合钢板风管等。非金属风管包括硬聚氯乙烯板风管、玻璃钢风管、 炉渣石膏板风管等。此外还有由土建部门施工的砖、混凝土风道等。 通风管道按形状可分为圆形风管及矩形风管两大类。在一般情况下， 通风风管（特别是除尘风管）都采用圆形管道，空调风管多采用矩形 风管，高速风管适宜采用圆形螺旋风管。 通风管道按制作连接方法可分为咬口连接、铆钉连接和焊接。 2.风管的规格和厚度 为了最大限度地利用板材，实现风管制作、安装机械化、工厂化，确 定了统一的通风管道规格和厚度（见《通风与空调工程施工质量验收 规范》（GB50243-2002））。 3.风管的安装 风管的连接方法有法兰连接和无法兰连接两种。法兰连接主要用于风 管与风管或风管与部、配件间的连接。法兰拆卸方便并对风管起加强 作用。法兰按风管的断面形状，分为圆形法兰和矩形法兰。法兰按风 管使用的金属材质分为钢法兰、不锈钢法兰、铝法兰。圆形风管无法 兰连接形式有承插连接、芯管连接及抱箍连接；矩形风管无法兰连接 形式有插条连接、立咬口连接及薄钢板法兰弹簧夹连接。软管连接主 要用于风管与部件（散流器、静压箱、侧送风口等）的连接。
通风管道沿墙壁或柱子敷设时，经常采用托架来支撑风管。当风管敷 设在楼板或桁架下面离墙较远时，一般采用吊架来安装风管。垂直风 管可用立管夹进行固定。 4.通风管道的检测 风管安装连接后，在刷油、绝热前应按规范进行检测。通风管道检测 包括风管漏光法和漏风量测试两部分。 验收规范规定：低压系统的严密性检验宜采用抽检，抽检率为5%，且 抽检不得少于一个系统，在加工工艺及安装操作工艺得到保证的前提下，采用漏光法检测。漏光法检测不合格时应按规定的抽检率做漏风 量测试。中压系统的严密性检验，应在漏光率检测合格的条件下，对 系统风管漏风量测试执行抽检，抽检率为20%，且抽检不得小于1个系统。高压系统应全数进行漏风量测试。 （二）通风工程主要设备和部件 1.通风机 常用的通风机有：一般用途通风机、排尘通风机、高温通风机、防爆 通风机、防腐通风机、防排烟通风机、屋顶通风机和射流通风机。 2.风阀 通风空调系统中的风阀主要用于启动风机，关闭风道、风口，调节管 道内空气量，平衡阻力等。调节阀安装于风机出口的风道、主干风道、分支风道上或空气分布器之前等位置。通风空调工程中根据调节阀的 作用不同，有多叶调节阀、防火阀、蝶阀、止回阀、矩形风管三通调 节阀、密闭式斜插板阀和启动阀等。 3.风口 风口是通风系统的重要部件，其作用是按照一定的流速，将一定数量 的空气送到用气的场所，或从排气点排出。通风（空调）工程中使用
管道的制作安装 各种风管及风管上的附件制作安装工程量计算规则为： (1)制作安装工程量均按施工图示的不同规格，以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。 矩形风管面积F=XL 圆形风管面积F=πDL (2)计算风管长度时，一律按施工图示中心线，主管与支管按两中心线交点划分，三通、弯头、变径管、天圆地方等管件包括在内，但不含部件长度。直径和周长以图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。(3)风管导流叶片制作安装按图示叶片面积计算。 (4)设计采用渐缩管均匀送风的系统，圆形风管以平均直径、矩形风管以平均周长计算。 (5)塑料风管、复合材料风管制作安装定额所列直径为内径，周长为内周长。 (6)柔性软风管安装按图示管道中心线长度以“米”为计量单位，柔性软风管阀门安装以“个”为计量单位。 (7)软管（帆布接口）制作安装，按图示尺寸以“平方米”为计量单位。 (8)风管检查孔重量按本定额附录二“国标通风部件标准重量表”计算。 (9)风管测定孔制作安装，按其型号以“个”为计量单位。 (10)钢板通风管道、净化通风管道、玻璃钢通风管道、复合材料风管的制作安装中已包括法兰、加固框和吊托架，不得另行计算。 (11)不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托架，可按相应定额以“千克”为计量单位另行计算。 (12)塑料通风管制作安装不包括吊托架，可按相应定额以“千克”为计量单位计算。 调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、电加热器、风机减震台座等各类通风、空调部件的制作安装工程量计算规则为： (1)标准部件的制作，按其成品重量以“千克”为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准重量表”计算重量，非标准部件按图示成品重量计算。部件安装按图示规格尺寸（周长或直径）以“个”为计量单位，分 别执行相应定额。 (2)钢百叶窗及活动金属百叶风口的制作以“平方米”为计量单位，安装按规格以“个”为计量单位。 ①百叶风口的安装子目适用于带调节板活动百叶风口、单层百叶风口、双层百叶风口、三层百叶风口、连动百叶风口、135型（单层、双层及带导流叶片）百叶风口、活动金属百叶风口等。 ②散流器安装子目适用于圆形直片散流器、方形散流器、流线型散流器。 ③送吸风口安装子目适用于单面送吸风口、双面送吸风口。铝合金或其他材料制作的风口安装也套用本章有关子目。 ④成品风口安装以风口周长计算，执行定额相应子目。成品钢百叶窗安装，以百叶窗框面积套用相应子目。 (3)风帽筝绳制作安装，按其图示规格、长度，以“千克”为计量单位计算工程量。 (4)风帽泛水制作安装，按其图示展开面积尺寸，以“平方米”为计量单位计算工程量。 (5)挡水板制作安装工程量按空调器断面面积计算。 (6)空调空气处理室上的钢密闭门的制作安装工程量，以“个”为计量单位计算。 (1)风机安装按不同型号以“台”为计量单位计算工程量。 (2)整体式空调机组、空调器按其不同重量和安装方式以“台”为计量单位计算其安装工程量；分段组装式空调器按重量计算其安装工程量。 (3)风机盘管安装，按其安装方式不同以“台”为单位计算工程量。 (4)空气加热器、除尘设备安装，按不同重量以“台”为计量单位计算工程量。 (5)设备支架的制作安装工程量，依据图纸按重量计算，执行第三册《静置设备与工艺金属结构制作安装工程》定额相 应项目和工程量计算规则。 (6)电加热器外壳制作安装工程量，按图示尺寸以“千克”为计量单位。 (7)风机减震台座制作安装执行设备支架定额，定额内不包括减震器，应按设计规定另行计算。

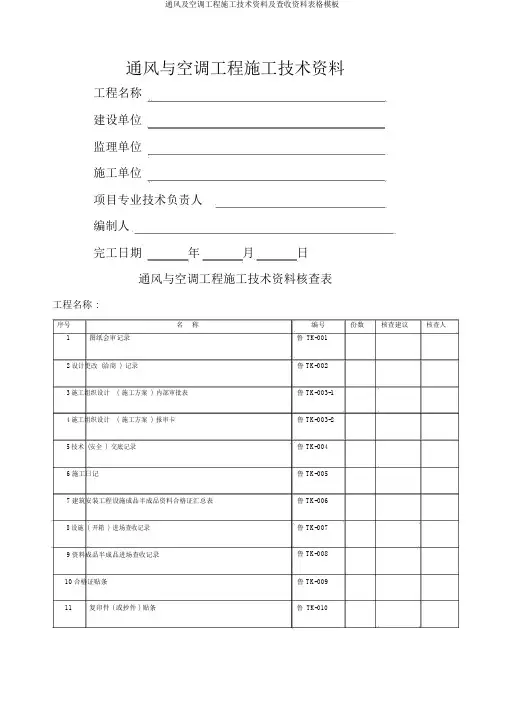

通风和空调分部工程验收资料审查表 工程名称： 年 月 日 责任单位 单 位 名 称 建设单位 设计单位 监理单位 施工单位 检查内容 是否符合要求 存在问题或说明 工程质量控制文 件资料——质量验收记录 （子）分部工程质量验收记录 工程观感质量检查评定记录 工程质量控制资料核查记录 工程主要使用功能和安全性能第三方实体检测资料核查 /实体质量抽查记录 工种（工序）间交接验收记录 工程质量（技术）管理文件资料 分部工程质量（技术）管理资料 核查记录 专业承包（分包）单位资质(资格)文件报审表 施工现场质量管理体系检查记录 （一）、（二） 施工图设计审查的批准文件 施工图设计文件会审记录 建筑设备安装工程方案 建筑设备安装工程方案报审表 分部工程开工报审表 施工图设计文件变更洽商记录/ 文件 分项工程施工技术（工艺、质量 ）交底卡 工程验收/检测报审表 工程质量整改报告/复查意见书 工程施工质量（施工技术）总结
工程质量控制文件资料——产品质量证明/控制文件检查测试计量仪表(仪器、器具)配备一览表设备及主要材料(配件)订货质量控制审查表设备及主要材料(配件)进场检查验收记录汇总表 设备进场(开箱)检查验收记录 材料(配件)进场(开箱)检查验收记录 设备及主要材料(配件)产品质量证明文件汇总表 设备及主要材料(配件)产品质量证明文件设备及主要材料(配件)进场复验抽检报告汇总表 工程质量控制文件资料——施工 记录 程质量控制文件资料——施工记 录隐蔽工程验收记录 中间交接验收记录 阀门(配件)安装前外观检查/ 密封性水压试验记录 阀门(配件)安装前外观检查/ 压力试验记录埋地管线施工放线测量记录 埋地管线沟槽开挖复验记录 埋地管线(设备、配件)防腐施工质量检查记录 管线警示标识装置施工记录 金属/金属复合材料管道连接质量检查记录塑料管道熔接质量检查记录 管道(管件/部件)焊接记录 管道系统水压试验记录 管道系统气压试验记录 系统管道(设备、部件、配件)压力试验记录管道系统安装质量检查记录 设备基础(机架)复验记录 设备安装检查(测量)记录 密闭水箱（罐）水压试验记录 水箱满水试验记录 离心式水泵安装记录 水泵试运转记录 管道冲洗记录(和空调冷热媒水、冷却水、冷凝水等管道冲洗相关的） 管道系统气体吹扫记录
目录 通风与空调工程材料、设备出厂合格证汇总表.... 错误！未定义书签。设备进场验收记录 .. (3) 设备基础验收记录 (4) 隐蔽工程验收记录 (5) 风机盘管水压试验检验记录 (6) 风管强度检验记录 (7) 风管系统漏风量测试记录 (8) 风管系统漏光检验记录 (9) 现场组装除尘器、空调机组漏风量检验记录 (10) 水系统管道强度（严密性）检验记录 (11) 空调水系统管道和冷剂管道冲（吹）洗记录 (12) 冷凝水管道通水试验记录 (13) 制冷系统气密性试验记录 (14) 净化空调系统风管清洗记录 (15) 设备单机试运转记录 (16) 阀门试验记录 (17) 风管与配件制作检验批质量验收记录表 (18) 风管与配件制作检验批质量验收记录表 (19) 风管部件与消声器制作检验批质量验收记录表 (20) 风管系统安装检验批质量验收记录表 (21)
风管系统安装检验批质量验收记录表 (22) 风管系统安装检验批质量验收记录表 (23) 通风机安装检验批质量验收记录表 (24) 风与空调设备安装检验批质量验收记录表 (24) 通风与空调设备安装检验批质量验收记录表 (25) 通风与空调设备安装检验批质量验收记录表 (26) 空调制冷系统安装检验批质量验收记录表 (27) 空调水系统安装检验批质量验收记录表 (28) 空调水系统安装检验批质量验收记录表 (29) 空调水系统安装检验批质量验收记录表 (30) 工程系统调试验收记录表 (30) 通风与空调工程材料、设备出厂合格证 及进场检验（试验）报告汇总表
技术负责人：质检员：年月日 设备进场验收记录
施工图的组成: 1.设计和施工说明 1）通风与空调工程风管材料 2）风管保温材料及厚度，保温做法 3）风管施工的质量要求 4）风管穿越机房，楼板，防火墙，沉降缝，变形缝等处的做法 5）空调水管的管材，连接方式，冲洗，防腐，保温的要求 6）空调机组，新风机组，热交换器，风机盘管，等设备安装要求 7）其他未说明部分《通风与空调工程施工质量验收规范》-GB50243-2002 《机械设备工程施工及验收规范》—JGJ71-1990 《建筑设备施工安装图集》–91SB6 国家标准，行业标准 2设备材料明细表 3平面图 4剖面图 5系统轴测图 6详图 1）加工制作和安装的节点图 2）大样图 3）标准图 二：图样的画法 1投影原理：
2图线 通风空调施工图中所采用的各种线性应符合《暖通空调制图标准》GB/T50106-2001 3比例
4风道的代号 5系统代号 6管道标注 标高： 1）矩形风管标高未说明时，表示管底标高
2）平面图中，无坡度要球的管道标高，可标注在管道截面尺寸后面的括号里eg.DN15(底2.4)---400*800（顶3.6） 管径 圆形风管 矩形风管： 7图例 《暖通空调制图标准》—GB/T50114-2001 道阀门及附件图例 备图例 控装置及仪表图例
暖工程： ：施工图的组成 1.设计和施工说明 1）采暖热媒（用热水采暖还是蒸汽采暖） 2）采暖的管材及种类 3）防腐，保温的做法 4）散热器的种类内内，形式及安装要求 5）阀门的种类 6）系统形式 7）水压试验要求 8）有关标准图号 9）其他说明的情况 《建筑给水排水及采暖工程施工质量验收规范》
通风空调工程工程量计算规则 第一节管道制作安装 第10.1.1 条风管制作安装以施工图规格不同按展开面积计算不扣除检查孔、测定孔、送风口、吸风口等所占面积。圆管F= Л×D ×L 式中F ——圆形风管展开面积( 以m 2 为单位) ； D ——圆形风管直径L ——管道中心线长度。矩形风管按图示周长乘以管道中心线长度计算。 第10.1.2 条风管长度一律以施工图示中心线长度为准( 主管与支管以其中心线交点划分) ，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。直径和周长按图示尺寸为准展开咬口重叠部分已包括在定额内，不得另行增加。 第10.1.3 条风管导流叶片制作安装按图示叶片的面积计算。 第10.1.4 条整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算。 第10.1.5 条塑料风管、复合型材料风管制作安装定额所列规格直径为内径，周长为内周长。第10.1.6 条柔性软风管安装，按图示管道中心线长度以“m ”为计量单位，柔性软风管阀门安装以“个”为计量单位。 第10.1.7 条软管( 帆布接口) 制作安装，按图示尺寸以“m 2 ”为计量单位。 第10.1.8 条风管检查孔重量，按本定额附录四“国标通风部件，标准重量表”计算。第10.1.9 条风管测定孔制作安装，按其型号以“个”为计量单位。 第10.1.10 条薄钢板通风管道、净化通风管道、玻璃钢通风管道、复合型材料通风管道的制作安装中已包括法兰、加固框和吊托支架，不得另行计算。 第10.1.11 条不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托支架，可按相应定额以“kg ”为计量单位另行计算。 第10.1.12 条塑料通风管道制作安装，不包括吊托支架，可按相应定额以“kg ”为计量单位另行计算。 第二节部件制作安装 第10.2.1 条标准部件的制作，按其成品重量以“kg" 为计量单位，根据设计型号、规格，按本册定额附录四“国标通风部件标准重量表”计算重量，非标准部件按图示成品重量计算。部件的安装按图示规格尺寸( 周长或直径) 以“个”为计量单位，分别执行相应定额。 第10.2.2 条钢百叶窗及活动金属百叶风口的制作以“m 2 ”为计量单位，安装按规格尺寸以“个”为计量单位。第10.2.3 条风帽筝绳制作安装按图示规格、长度，以“kg ”为计量单位。第10.2.4 条风帽泛水制作安装按图示展开面积以“m 2 ”为计量单位。第10.2.5 条挡水板制作安装按空调器断面面积计算。第10.2.6 条钢板密闭门制作安装以“个”为计量单位。第10.2.7 条设备支架制作安装按图示尺寸以“kg ”为计量单位，执行第五册《静置设备与工艺金属结构制作安装工程》定额相应项目和工程量计算规则。第10.2.8 条电加热器外壳制作安装按图示尺寸以“kg ”为计量单位。第10.2.9 条风机减震台座制作安装执行设备支架定额，定额内不包括减震器，应按设计规定另行计算。第10.2.10 条高、中、低效过滤器、净化工作台安装以“台”为计量单位，风淋室安装按不同重量以“台”为计量单位。第10.2.11 条洁净室安装按重量计算，执行本册定额第八章“分段组装式空调器”安装定额。第三节通风空调设备安装第10.3.1 条风机安装按设计不同型号以“台”为计量单位。第10.3.2 条整体式空调机组安装，空调器按不同重量和安装方式以“台”为计量单位；分段组装式空调器按重量以“kg" 为计量单位。第10.3.3 条风机盘管安装按安装方式不同以“台”为计量单位。第10.3.4 条空气加热器、除尘设备安装重量不同以“台”为计量单位。
暖通空调最常用的设计计算公式 常用设计计算公式 总热量：Unit:kcal/h 1RT=3.5kw 1P=2.324kw 1kw=860kcal/h 1k=4.27J 1.QT=QS+QL 空气冷却：QT=0.24*&*L*(h1-h2) QT-----空气的总热量QS-----空气的显热量 QL-----空气的潜热量& -----空气的比重取1.2 kg/m3 L -----室内总送风量M3/H h1 -----空气的初焓值kJ/kg H2 -----空气的终焓值kJ/kg 2,显热量: Unit:kcal/h QS=Cp*&*L*(T1-T2) Cp ---空气的比热取0.24kcal/ kg T1 --空气最初的干球温度 T2 -----空气最终的干球温度 3,潜热量: Unit:kcal/h QL=600*&*L*(W1-W2) W1 ----空气最初水分含量kg/ kg W2 ----空气最终水分含量kg/ kg 4,冷冻水量: Unit:L/S V1=Q1/4.187*(T1-T2) Q 1-----主机制冷量(KW), T1-T2 -----主机进出水温差 5,冷却水量: Unit:L/S V2=Q2/4.187*(T1-T2)
Q2=Q1+N Q2-----冷却热量KW T1-T2 -----主机冷却水进出水温度 N -----制冷机组耗电功率KW 6,电机满载电流计算: Unit:A FAL=N/1.732*U*COS@ 7,新风量: Unit:M3/H L0 =n*V n -----房间换气次数V -----房间体积 8,送风量: Unit:M3/H 空气冷却:L= QS/ Cp*&*(T1-T2) QS -----显热量kcal/h Cp ---空气的比热取0.24kcal/ kg T1 --空气最初的干球温度T2 --空气最终的干球温度 & -----空气的比重取1.2 kg/m3 9,风机功率: Unit:KW N1=L1*H1/102*n1*n2 L1 -----风机风量(L/S) H1 -----风机风压(mH2O) n1 -----风机效率n2-----传动效率,直联传动取1;皮带传动取0.9 10,水泵功率: Unit:KW N2=L2*H2*r/102*n3*n4 L2 -----水流速(L/S) H2 -----水泵压头(mH2O) n3 -----水泵效率=0.7~0.85 n4 -----传动效率=0.9~1.0 r -----液体比重(水的比重为1kg/l) 11,水管管径: Unit:mm D=35.68*根号L2/ v L2 -----水流速(L/S) v -----水设计流速(m/s) 12,空气加湿量: Unit:g R=LX*1.3*(h1-h2)
制冷空调常用计算公式含工程计算 Revised on November 25, 2020
制冷空调常用计算公式
一、商业和公共建筑物的空调设计参数（水机国家规范）
注: 医院采用全新风 二、建筑物冷负荷分解概算指标
此设计参数的冷量估算为水机的设计参数，氟系统中央空调的冷量估算可以参照水机的参数。 三、建筑物热负荷的估算 a-修正系数 例：有一住宅建筑面积为30平方米（有效面积为25平方米），高度为米。冬季房间温度要求达到20℃，室外供暖计算温度为-5℃。 根据方程①计算出建筑物墙壁供暖热负荷： ① 代入数值：Qn=*（30*）**（20+5）=1751w
根据方程②计算出建筑物通风热负荷： ② 代入数值：Qf=*（30*）**（20+5）= 住宅建筑物总的供暖热负荷为：1751w+= 如果考虑到房间的朝向和墙壁上的门、窗失热问题，总供热负荷应为2376w*=3327w。1）中央空调如果采用水系统，则风机盘管可选用。 参数：风量500m3 / h 、制冷量：2800w、制热量：4200w 对于25平方米的房间来说，制冷配置为：2800w / 25平方米=112w / 平方米（96大卡） 制热配置为：4200w / 25平方米=168w / 平方米（145大卡）2）如果采用氟系统的室内机与水系统风机盘管同样的风量、制冷量，则制热量就相差很大。如：RPI-28FSG1Q风量780m3 / h 、制冷量：2800w、制热量：3200w ，制冷配置为：2800w / 25平方米=112w / 平方米（96大卡） 制热配置为：3200w / 25平方米=128w / 平方米（110大卡）水机与氟机在相同的制冷量前提下，显然氟机不能满足冬季供热的需要。因为水机的制热量要比氟机的制热量大出倍。 中央空调如果采用氟系统，冬季环境温度-5℃时，系统的制热功率将衰减到。这就要求制热配置在168w的基础上增加28%，为215w /平方米。这样氟机的制热配置就要比水机制热配置大出倍。即215w/平方米*25平方米=5375w（4623大卡） 因此，这个25平房的建筑物选用氟系统中央空调就制热而言，要获得与水机同样 的制热效果， 制冷配置为：4634w / 25平方米=185w/ 平方米（159大卡） 制热配置为：5375w / 25平方米=215w/ 平方米（185大卡）室内机要选用RPI-50FSG1。
合肥志达环境工程有限公司：水泵扬程的计算公式： 估算方法1： 暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的～倍（单台取，两台并联取。按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）： Hmax=△P1+△P2+ (1+K) △P1为冷水机组蒸发器的水压降。 △P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。 L为该最不利环路的管长 K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取～，最不利环路较短时K值取～ 估算方法2： 这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。 1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。 2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。 3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。 4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>，于是，二通调节阀的允许压力降一般不小于40kPa。 根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：
通风空调工程质量通病及其防治措施 近年随着高层建筑增多,人们对物质环境得要求越来越高,通风空调在建筑中被广泛应用,在实际得安装使用过程中发现一些质量通病,影响人们得正常使用,现总结通常出现得问题及防治措施以供施工人员及维护人员参考: 1矩形风管得刚性变形 (1)现象 风管得大边上下有不同程度得下沉,两侧面小边销向外凸出,有明显得变形 (2)防治措施 ①制作风管得钢板厚度,如设计图纸无特殊要求,必须遵守规范中得有关规定。②矩形风管得咬口形式,除板材拼接采用单平咬口外,其她各板边咬口应根据所使用得不同系统风管(如空调系统、空气洁净系统等)采用按扣式咬口、联合角咬口及转角咬口,使咬口缝设在四角部位,以增大风管得刚度。 ③矩形风管边长大于或等于630mm与保温风管边长大于或等于800mm,其管长度在1、2m以上,均应采取加固措施。常用得加固方法有:角钢框加固、角钢加固大边、风管壁板起棱线或滚槽等。 2风管部件与消声器制作 2、1碟阀阻力过大 (1)现象 碟阀开满后与短管轴线不平行。 (2)防治措施 ①用角度样板对半轴方台刨光或者挫方,根部不能有圆角。 ②调整手柄上方孔位置,方孔过大可以进行补焊。
2、2手动多叶调节阀调节不灵活 (1)现象 调节阀得阀片不能全部开启或关闭。 (2)防治措施 ①阀体外框得轴孔应集中采用样板下料与冲孔,并应保持两侧板轴孔距离相等、轴孔同心,缩小中心线偏移得误差。 ②在批量生产调节阀得过程中,可先组装一个调节阀来确定阀片得调节杆长度及连接点得位置。一般在阀片呈90°转角得状态下,确定调节杆得长度与连接点得位置。 ③调节阀组装后,再确定定位板在全开与全闭两个状态间得刻度,标出全开与全关得标志。 ④调节阀得阀片在下料过程中,应使阀片得长度与阀体留有一定得间隙,防止组装后产生碰擦现象。阀片必须能够互相贴合,间距均匀,搭接一致,保证在全关状态下得严密性。 2、3消声器内消声材料脱落 (1)现象 消声器在安装或使用时,消声材料脱落。 (2)防治措施 ①粘接剂要选用粘接强度高、固化时间短、稠度适宜得产品。为避免粘接得聚氨脂泡沫塑料表面受力不均匀,除刷粘接剂时应根据消声材料得尺寸外,可分段均匀地涂刷,待消声材料粘接后可用木板等负重均匀压实。 ②消声材料粘接前,必须将风管表面得水分、油污等杂物擦干净,增加粘接得强度,
第1章 通风空调工程识图 1.1 通风空调工程施工图的分类 由基本图、详图、文字说明、主要设备材料清单等组成。 基本图——平面图、剖面图、原理图、系统图 详图——部件加工及安装图（设计院设计和标准通用图集两种）1.1.1 图纸目录 图名、图号、规格、附注 1.1.2 设计施工说明 主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。 ⑴设计依据 ⑵工程性质、规模、服务对象及系统工作原理。 ⑶设计参数：如室外（内）空气参数、换气次数等。 ⑷施工质量要求和特殊的施工方法。 ⑸保温、油漆等的施工要求。 1.1.3 设备、材料清单 工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。
1.1.4 平、剖面图及详图P38 A ⑴平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。 平面图主要表达—— 建筑物的设备的平面布置 管线的水平走向、排列的规格尺寸 管道的坡度和坡向，管径和标高等 平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。 ⑵剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。 剖面图主要表达—— 风管、水管、部件及设备的立面位置及标高尺寸 ⑶详图，它表明—— 风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。对于一些有特殊要求的工程，则由设计院设计施工详图。 1.1.5 系统图P39 B 即系统轴测图、也称透视图。 完整形象地把风水管、部件及设备之间的相对位置及空间关系表示出来，图上还注明规格尺寸、标高等。系统图一般用单线表示，按比例给制。
通风工程常用的材料与常用工具 1. 手工工具 a）直线剪和b）弯剪两种，用于剪切厚度不超过1.5mm的薄钢板 铡刀剪剪切厚度为0.6～2.0mm的钢板 划线工具 2.机械操作工具： SAF-7型单平咬口折边机及SAF-5型联合角咬口折边机正视图 1-进料端靠尺2-操作机构3-调整螺母4-成型段靠尺 3. 检测工具： 跃华白铁加工为了保证工程的质量符合设计及规范的要求，需要随时对风管的制作及安装进行检查，常用的检测工具有：经纬仪、水准仪、水平尺、不锈钢尺、钢卷尺、游标卡尺、吊坠等; 1、主材 主材主要是指板材和型钢，板材又分为金属板材和非金属材料两类。常用主材有：金属板材是制作风管和风管配件的主要材料，其表面应平走滑，厚度应均匀一致，无凹凸及明显的压伤现象，不得有裂纹、结疤、砂眼、夹层和刺边等情况，但允许有紧密的氧化铁薄膜。常用的金属板材有普通钢板、镀锌薄钢板、铝板、不锈钢板和塑料复合钢板等。 ①普通薄钢板：普通钢板俗称黑铁皮，其厚度一般为0.5～2.0mm，具有良好的机械强度和加工性能，价格比较便宜，所以在通风工程中应用最为广泛。但其表面较易生锈，故在应用前应进行刷油防腐。 ②镀锌薄钢板：镀锌薄钢板是用普通薄钢板在表面镀锌制成的，因其表面呈银白色.故又称白铁皮，厚度为0.25～2.0mm，通风与空调工程中常用的厚度为0.5～1.5mm，镀锌层的厚度应不小于0.02mm。镀锌薄钢板的表面有锌层.具有良好的防腐性能，故使用时一般不需作防腐处理。镀锌薄钢板的表面应光滑洁净，且有镀锌特有的结晶花纹，其表面不得有大面积的白花、锌层粉化等严重损坏的现象。镀锌薄钢板一般用于制作不受酸雾作用的，在潮湿环境中使用的风管。镀锌薄钢板施工时，应注意使镀锌层不受破坏，以免腐蚀钢板。 ③铝及铝合金板：用于通风空调工程中的铝板多以纯铝制作，有退火的和冷作硬化的两种。铝板的加工性能好，有良好的耐腐蚀性，但纯铝的强度低，它的用途受到了限制。铝合
通风与空调工程竣工验收 1.施工单位通过无生产负荷的系统运转与调试以及观感质量检查合格，将工程移交建设单位，由建设单位负责组织，施工、设计、监理等单位共同参与验收，合格后办理竣工验收手续。 2.竣工验收资料包括：图纸会审记录、设计变更通知书和竣工图;主要材料、设备、成品、半成品和仪表的出厂合格证明及试验报告;隐蔽工程、工程设备、风管系统、管道系统安装试验及检验记录、设备单机试运转、系统无生产负荷联合试运转与调试、分部(子分部)工程质量验收、观感质量综合检查、安全和功能检验资料核查等记录。 3.观感质量检查包括：风管.及风口表面及位置;各类调节装置制作和安装;设备安装;制冷及水管系统的管道、阀门及仪表安装;支、吊架型式、位置及间距;油漆层和绝热层的材质、厚度、附着力等。 中央空调竣工报告实例 一、工程概况：
二、工程施工情况： 我司于2007年7月25 日组建工程施工项目部，开始进驻施工现场，依据《施工合同》和工程建设有关规范、法律法规等要求进行施工。项目部实行项目经理工程负责制。项目施工前建立一套方法科学、行之有效的现场工作制度及流程，严格执行施工过程的各项工作。工程于2008年12月16日项目部组织技术人员对室内工程进行完工自检初验，现已达到单位工程完工验收条件。 施工过程中对单位工程的项目质量和安全管理体系、施工组织设计、施工方案及各种施工计划等文件报批；工程所采用的主要材料、半成品、成品、构配件、器具和设备等均按规定进行现场验收并签署相关文件；对施工测量放样及对关键工序和隐蔽工程等进行验收记录；现场进行各项检测、调试和试验记录。 三、分部工程质量验收情况 本单位工程质量验收包括3个分部工程，分别为制冷、空调水系统、通风与空调分部。项目部严格按照规范规定组织相关的单位和具备相应资格的人员进行工程质量验收，形成验收记录，共签署34份工程隐蔽验收记录及48份检验批验收记录，56份施工试验及见证检测报告记录。各分部施工质量验收结果均为合格，设备安装、调试、试运转情况正常。 四、工程质量
干货|图解通风工程量计算，赶快收藏！ 2014-09-01筑龙造价 一、通风工程系统组成 通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。 1、通风系统的分类 按照动力来分分为自然通风、 机械通风两种。机械通风又分 为机械送风和机械排风两种。 ①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风 机械通风分为机械送风和机械排风两种。 机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。如下图所示。
机械排风：利用风机产生的动力，将室内污浊的空气或废气经过消毒之后排至室外。如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。 吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。 管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。 管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。 ②排风(P)系统组成，如下图所示。
排风口：将浊气吸入排风管内。有吸风口、排风口、侧吸罩等部件。 排风管：输送浊气的管道。 排风机：排风机是将浊气用机械能量从排气管中排出。 风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。 除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。如旋风除尘器、袋式除尘器、滤尘器等。 其他管件和部件等：见送风系统。 二、通风安装工程量计算 (一)通风管道工程量计算 1、风管工程量计算及定额使用： 用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。 ①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
5.1 通风与空调工程识图 根据国家《暖通空调制图标准》(GB/T50114—2000)的有关内容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集(纸)目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
① 建筑概况 介绍建筑物的面积、空调面积、高度和使用功能，对空调 工程的要 求。 ② 设计标准 室外气象参数，夏季和冬季的温湿度及风速。 室内设计标准，即各空 调房间夏季和冬季的设计温度、湿度、新风量要求 及噪音标准等。 ③ 空调系统及其设备 对整栋建筑的空调方式和各空调房间所采用的空 调设备进行 简要说明。对空调装置提出安装要求。 ④ 空调水系统 系统类型、所选管材和保温材料的安装要求， 系统防腐、 试压和排污要求。 ⑤ 防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 (2)平面图和剖面图 平面图表示各层和各房间的通风 (包括防排烟) 与空调系统的风道、 水管、 阀 门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图， 空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、 距地面的 高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风 机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图(原理图) 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员 对整个水系统或制冷工艺有全面了解 原理图（即工艺流程图）可不按比例绘制。 （5） 详图 因上述图中未能反映清楚，国家或地区又无标准图，则用详图进行表示。 例如，同一平面图中多管交叉安装，须用节点详图表达清楚各管在平面和 高度上的 ⑥空调冷冻机房 们的安装要求。 冷冻机组、水泵等设备的规格型号、性能和台数，它

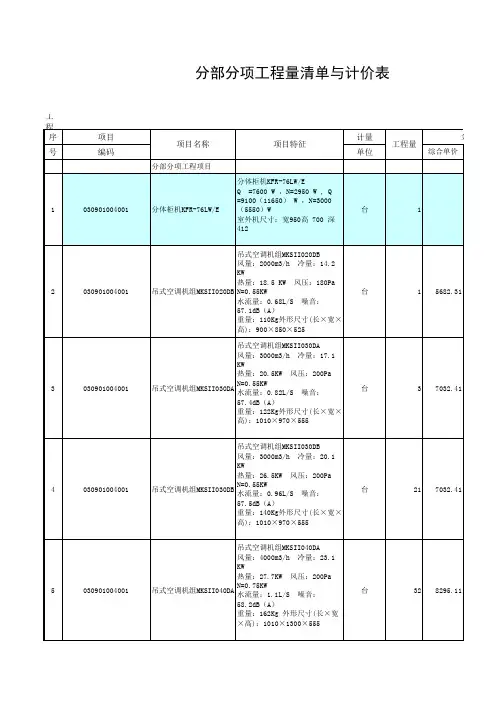

任务二通风空调工程量计算及计价 1、通风 通风是将室内被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室内，并保持室内的空气环境符合卫生标准和生产工艺要求或人们的生活需要。 通风可分为自然通风和机械通风。机械通风系统又分为机械排风和机械送风两种。机械排风系统一般由有害物收集器（吸风口）、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室（进风口）、风道、通风机、送风口、阀门等组成。 (1)风道 风道是通风与空调系统中的主要部件。其断面形式有矩形和圆形两种。 常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等。连接方式有咬口、焊接和法兰连接三种。 (2)阀门 阀门是通风与空调系统中用来调节风量或防止系统火灾的附件。常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等。 (3)进、排风装置 进风装置是从室外采集洁净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口。 排风装置是将排风系统汇集的污浊空气排至室外，如排风口（罩）、排风塔、排风帽等。 (4)室内送排风口 室内送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等。 (5)风机 风机按工作原理可分为离心式风机和轴流式风机。离心式风机的主要性能参数有： ①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa。 ②风量：即流量，是风机在标准状态下工作时单位时间内所输送的空气体积，计量单位为“立方米/小时”或“立方米/秒”。 ③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦（kW）。有效功率是风机在单位时间内传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率。 ④转速：是风机轴每分钟转动的次数，单位为转/分钟。轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气。 风机按其输送的气体不同又分为一般性气体通风机、高温通风机（防排烟风机）、防爆通风机、防腐通风机、耐磨通风机等。 2、空调 (1)空调系统分类与组成 空调系统可分为集中式、半集中式和局部式三种。 集中式空调系统是将空气处理设备（如加热器与冷却器或喷水室、过滤器、风机、水泵等）集中设置在专用机房内。其系统组成一般有空气处理设备、冷冻（热）水系统（组成类同于热水采暖系统）和空气系统（组成类同于机械通风系统）。
