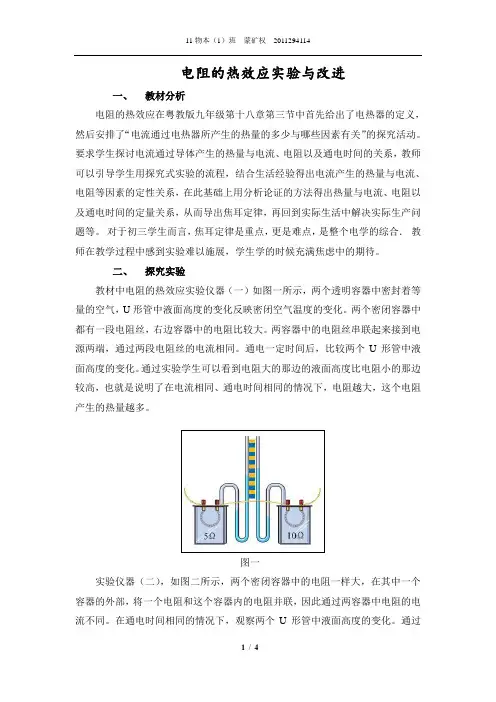

电阻的热效应实验与改进
一、教材分析
电阻的热效应在粤教版九年级第十八章第三节中首先给出了电热器的定义，然后安排了“电流通过电热器所产生的热量的多少与哪些因素有关”的探究活动。要求学生探讨电流通过导体产生的热量与电流、电阻以及通电时间的关系，教师可以引导学生用探究式实验的流程，结合生活经验得出电流产生的热量与电流、电阻等因素的定性关系，在此基础上用分析论证的方法得出热量与电流、电阻以及通电时间的定量关系，从而导出焦耳定律，再回到实际生活中解决实际生产问题等。对于初三学生而言，焦耳定律是重点，更是难点，是整个电学的综合．教师在教学过程中感到实验难以施展，学生学的时候充满焦虑中的期待。
二、探究实验
教材中电阻的热效应实验仪器（一）如图一所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。通电一定时间后，比较两个U形管中液面高度的变化。通过实验学生可以看到电阻大的那边的液面高度比电阻小的那边较高，也就是说明了在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
图一
实验仪器（二），如图二所示，两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，因此通过两容器中电阻的电流不同。在通电时间相同的情况下，观察两个U形管中液面高度的变化。通过
实验，学生们会发现，没有并联电阻的那一边的液面比并联了电阻的那一边的高一些。也就是说明了在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
图二
根据教材的实验探究过程，我也制作了类似的实验仪器。
如右图所示，仪器的制作原理与教材的一样，
两个瓶子里是密封的，里面放着阻值不一样的铜
线圈，然后用细铜线把两铜线圈串联在一起。而
两个瓶子连出来是两根导管，导管中注入有色液
体。当我们将两铜线圈接入电后，不用几分钟，
我们就可以很清楚的看到中间的两导管中的液面
高中度差产生的改变，当我们用手摸两个瓶子时，
我们也可以清楚感觉到两个瓶子都变热了，而且
中间导管比较高相连的那个瓶子的温度相对比较
高一点。这个实验可以探究在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。当我们将瓶子里的线圈换成阻值一样大，其中一边并联一个同样的线圈时，我们做同样的步骤，这时我们就可以探究在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
三、实验存在的问题
“焦耳定律实验”是初中物理教材中非常重要的验证性演示实验，教材中的做法是在两个不同阻值的电阻分别两放到相同大小且密封的两个瓶子里使之串联起来，与瓶子相通的两条导管中注入相同量的有色液体，当我们使之通电后，温度将会升高、瓶子里的体积会膨胀，使导管中的液面上升，观察液的高度变化
来确定电流产生的热量跟电流、电阻和通电时间的关系。以此验证:Q=I2Rt。
按课本上介绍的方法去演示，则明显地有3点不足：
1、不能同时演示热量跟电流、热量跟电阻的关系；在说明在相同电阻
大小的，电流越大，产生的热量越多时，和跟电流相同而电阻大小不同而产生的热量时是分两次实验进行的；不同的电流值时所产生的液体高度不能直接比较。
2、只能定性研究，不能定量研究，演示效果差。在整个实验过程中，
我们只能判断出难一边的温度上升的比较快，因为液面高度越高只能说过瓶子里的温度上升得比较快，这样我能只能得出：（1）在电流大小相同时，电阻越大的，通电相同时间内产生的热量就越大；（2）在电阻大小一样时，电流越大，通电相同时间内产生的热量就越大。这样的实验只能得出电流、电阻和热量之间的关系，而不能得出焦耳定律Q=I2Rt。
3、如果瓶子过大，我们需要通电使电阻加热时间过长，学生注意力容
易分散，这样比较难控制教学的顺利进行。另外在说明电流越大、产生的热量越多时，要等两玻璃导管中的液柱降回到原来的高度后，改变电流再作一次，事实上瓶子里的电阻通电使之加热容易、降温难，而且还要等整个瓶子的温度都降下来。要等很长时间液柱才能回到原来的高度，实验时间过长，更不能连续重复演示。
四、实验改进
在实际学习中，我对这个实验进行了改进和研究，现将具体作法介绍如下：
1、如下图所示，在一块木板中心树立一块上半部画有间隔1cm的水平线的
白色小木板或白色有机玻璃板，将装有电阻值分别为18、58、58的3支试管用铜皮固定在竖直薄木板的下半部，并在C管外部并联一个与C管内电阻值相同的电阻。再将3根长约25cm、直径约017cm的U形玻璃管，将其一端上半部裁去，如图2所示安装在离试管上的玻管约5cm处，并用同等长度的橡胶管连接玻管与U形管，电源电压以6~8V为宜。
2、实验时,用注射器向U形管中注入少量相等的红液，闭合开关K,就可以看到3根玻璃管中的液面同时上升。比较A、B管中的液面高度可知：电流相同、通电时间相同时，电阻越大，产生的热量越多。比较B、C管可知：二发热器内导体电阻相同，通电时间相同，但因C发热器外部并联了一个与C管内相同电阻值的电阻，所通过B发热器的电流应是C发热器的2倍。而B中的液面的升高量是C中的液面的升高量的4倍，说明电阻相同、通电时间相同、电流越大，温升越高。还能明确得出：电流通过导体产生的热量与电流的平方成正比0。另外，观察任意的发热器中的液体温度计可以看出:通电时间越长，温升越大，电流产生的热量越多。使用该仪器进行实验有4个特点：
1、在相同条件下，利用气体的热膨胀比液体的热膨胀实验效果更加明
显；可将两次实验合为一次。因而大大缩短了实验时间，提高了课堂效率。
2、B管中的电流强度明显是C管中的2倍，避免了用安培表测电流的
麻烦。而且能使学生的注意力集中在观察玻璃管中的液面上升过程上。
3、具有连续、重复演示的功能。第一次演示实验后，可以把连接胶管
取下，排除热空气后，胶管还原后可以立即做第二次试验。
4、有记忆功能。断电后用止液夹止住空气温度计中的液面回落。保存
记忆，以便重复观察进行定量分析。
参考文献：
1、《物理九年级全一册》人民教育出版社2013年6月第1版
2、《焦耳定律实验的改进》重庆市南坪中学陈晓伟
3、《焦耳定律实验的研究与改进》哈尔滨师范大学张起祥祖大鹏张晓英
《科学探究：电流的热效应》教学设计 ————附：《科学探究：电流的热效应》导学案 【教学目标】 知识与技能 1、知道电流的热效应。 2、知道电流的热效应与那些因素有关。 过程与方法 通过实验探究电流的热效应与哪些因素有关。 情感、态度与价值观 1、领悟“从生活走向物理，将物理应用于生活”这一课改基本理念。 2、通过实验探究，培养合作学习的态度与意识。 【教学重难点】 重点探究电流的热效应与哪些因素有关。 难点培养学生的科学探究能力。 【教具准备】 1.5v 电池四节、开关、导线、定值电阻5Ω 一个、10Ω 两个、电流表、滑动变阻器、探头式数字温度计、口香糖锡纸等。 课前准备 观察：（1）在你家有哪些用电器属于电热器?记录下来。 （2）利用网络了解野外生存取火法之一“口香糖纸+电池”。 【创设情景，引入新课】 导入新课 生活中，许多用电器接通电源后，都伴有热现象发生。 教师提问： （1）PPT 图中用电器通电时都会产生什么现象？ （2）说明电流在工作过程中消耗的电能转化成了什么能？ 学生根据课本129 页上半部分内容总结得出：电流通过导体时电能转化成热能，这个现象叫电流 的热效应。 观看户外取火视频：电池+口香糖锡纸。
结合学案问题思考，用锡纸把电池两极直接相连，相当于把电池路，造成线路中过大。 模拟视频实验，验证真假。 演示实验1：用裁成细条的锡纸直接连接电源两极。 现象：锡纸热得冒烟后燃烧起来。 演示实验2：用一模一样但没有裁成细条的锡纸连接电源两极。 现象：锡纸没有燃烧。 演示实验3：用和1 一样裁成细条的锡纸串联一个小灯泡连接电源。 现象：锡纸没有燃烧。 同学们考虑：为什么有时电池能点燃锡纸，有时又不能。 1.教师提问：根据演示实验1,2 猜想电流的热效应与哪些因素有关？ 根据演示实验2,3 猜想电流的热效应与哪些因素有关？ 2.学生猜想：电流的热效应与导体的电阻有关； 电流的热效应与通过导体的电流有关； 电流的热效应与通电时间有关； 3、设计实验 问：要研究与多个因素是否有关时，我们得采用什么研究方法？（控制变量法）。课件 展示： 实验一、研究电流产生的热量与电阻的关系 问：①实验中要控制相同，使不同。②如何控制电流和通电时间相同？ ③如何比较电流通过导体产生热量的多少？引 导学生讨论实验步骤 4、进行实验 5、得出结论：1、在电流和通电时间相同时，电阻越大，电流通过导体产生的热量越多。实验 二、探究电流产生的热量与电流的关系 问：①实验中要控制相同，使不同。 ②如何改变通过导体的电流？ 引导学生讨论实验步骤 得出结论：在电阻和通电时间相同时，电流越大，电流通过导体产生的热量越多。引导 学生得出结论：在电流和电阻相同时，通电时间越长，产生的热量越多。
电流热效应小实验 提出问题： 我们知道电流通过用电器时，电能转变成了其它形式的能，这时就说电流做了功；同时电流通过用电器时，一般用电器都会发热，我们把这种现象叫做电流的热效应。如何能够观察到电流通过用电器时的热效应呢？ 猜想与假设： 白炽灯是一种常见的用电器，电流在通过白炽灯时，电能不仅仅转变成了光能，同时还会放出大量的热量，这一点只要用手摸一下刚断电的白炽灯就会感受到。除了用手直接感受白炽灯发光时还同时发热，能不能用其他的方法来观察白炽灯发光时放出的热呢？ 设计实验： 实验材料：220V 60W 白炽灯1个，(白炽灯)灯座1个，插头1个，导线，纸杯1个，16开纸1张，挂历纸1张，（用完油）圆珠笔芯1支。 实验方法与步骤： （一）小风车的制作 1．从16开纸上剪下长约10厘米、宽约6毫米的纸条3条。 2．把每条纸条沿长边对折，按图1所示方法做成一个小风车。
3．再做一个小风车，然后把圆珠笔芯剪去一段后从风车顶端穿过，用透明胶固定牢固圆珠笔芯，做成风车座。如图2所示。 （二）线路的安装 1．把两条导线的一端接到灯座上，另一端接到插头上。 2．把纸杯底部开上一个能放灯座的孔，把灯座放入孔中。 3．灯座上安上白炽灯，用透明胶把风车座固定到灯泡上。如图3所示。
（三）观察风车的转动 1．用挂历纸卷成一个直径16厘米左右的圆柱形纸筒。 2．把风车放到风车座的圆珠笔芯笔头上，如图4所示。 3．把插头插到220V电源的插座上，接通电源。风车转动了没有，怎么风车没有转动。再等一会儿，风车还是没有转动？ 4．把卷好的纸筒套在灯泡周围，风车转动了没有？这回风车转动起来了。上下移动纸筒，观察风车转动的变化情况。

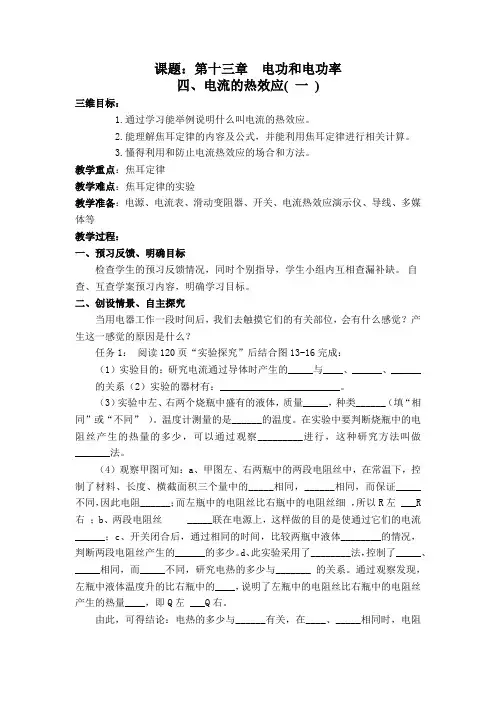

第四节科学探究：电流的热效应 【教学目标】 一、知识与技能 1.知道电流的热效应. 2.知道电流产生的热量跟通电时间、电流大小、电阻大小的定性关系. 3.理解焦耳定律的内容、公式、单位及其简单应用. 二、过程与方法 1.通过实验探究“电流产生的热量与哪些因素有关”初步培养学生发现、研究、解决问题的能力. 2.通过焦耳定律的教学培养学生解决一些简单问题的能力. 3.通过教学培养学生的科学研究方法(控制变量法、转换法等). 三、情感、态度与价值观 1.通过经历科学探究过程，使学生认识实验对人们获取科学理论的重要作用. 2.通过对所学知识的应用，体会物理知识来源于生活，服务于社会的理念. 3.通过对焦耳生平的介绍，培养学生热爱科学，勇于克服困难的决心和信心. 【教学重点】 1.实验探究电流产生的热量与哪些因素有关. 2.应用焦耳定律解决一些简单问题. 【教学难点】 1.组织指导学生在探究过程中认真观察、分析，并得出正确的结论. 2.对焦耳定律内容、公式的理解. 【教具准备】学生电源、导线、开关、滑动变阻器、电阻丝、烧瓶、温度计、水、煤油、多媒体课件等. 【教学课时】1.5课时 【巩固复习】 教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固. 【新课引入】 教师出示一些用电器的图片，让学生观察，并提出问题： （1）比较它们有何不同？ （2）灯泡发光一段时间后，用手触摸灯泡，有什么感觉？为什么？
（3）电风扇使用一段时间后，用手触摸电动机部分有什么感觉？为什么？ 学生讨论、回答：灯泡发热，电风扇的电动机发热. 【新课引入】 师电流产生的热量跟哪些因素有关呢？为什么正常情况下电线不会起火？而发生短路或接入电路用电器总功率过大时会引起火灾呢？要弄清这些问题，下面我们就一起来学习第四节科学探究：电流的热效应. 【预习指导】 阅读课本P129-133文字内容和插图，把基本概念、规律、规定、公式等用红色笔做上记号，并完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示. 【交流展示】 1.各小组代表举手发言，报告“课前预习”答案，教师评价订正. 2.学生质疑，教师指导释疑. 【拓展探究】 电流的热效应 学生小组内部交流讨论，回答下列问题，教师指导订正. 师生产、生活中电热有哪些应用？哪些地方需防止电热？ 生：工厂利用电热炼钢，家庭用电热烧水、做饭、取暖，如电水壶、电饭煲，电取暖器都是利用电热的设备.电线、电视机、电脑等要防止电热危害. 师什么是电流的热效应？列举利用电流热效应的用电器. 生：电流通过导体时电能转化为内能的现象叫电流的热效应,如电灯、电饭煲、电取暖器等. 师电流产生的热量的多少与哪些因素有关呢？教师引导学生猜想发言： 生1：可能跟通电时间有关，因为通电时间越长，电水壶中产生的热越多. 生2：可能与电阻有关，因为电炉丝发热，而跟电炉丝相连的铜导线却不太热； 生3：可能跟电流有关，因为常听说，电流大容易引发火灾. 教师点评后，引导学生设计实验，采用控制变量法和转换法. (一)研究电流产生的热量与通电时间是否有关. 1.电路图：
中考物理实验专题突破针对训练： 实验二十五探究影响电流热效应的因素 ◎核心考点： 【设计与进行实验】 1.主要实验器材选取及作用： （1）加热材料的选用：用煤油或空气（相比于水：①煤油是绝缘体； ②煤油和空气的比热容小，可以使实验现象更明显）； （2）选择加热物质的要求：①物质种类、质量和初温均相同；②绝缘体。 2.实验步骤： （1）探究电流产生的热量与电阻的关系 将两个容器中的电阻丝串联起来接到电源两端，通过两电阻丝的电流相同，通电一段时间后，比较两个容器中U型管液面的高度变化情况，发现与右边容器相连的U型管液面高度变化更大一些。如图1所示：
图1 图2 图3 结论：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。 （2）探究电流产生的热量与电流的关系 如图2所示，两个密闭容器中的电阻丝阻值都是5Ω，在右侧容器的外部，将一个5Ω的电阻与这个电阻并联，因此通过左侧容器中电阻丝的电流大于通过通过右侧 容器中电阻丝的电流。在通电时间相同时，观察两个U型管中液面高度的变化。 发现与左侧容器相通的U型管液面变化更大一些。 结论：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多。 （3）探究电流产生的热量与时间的关系 如图3所示，将这套装置接到电源两端，在通电过程中，只观察与左边容器相通的U型管的液面高度变化情况，发现随着通电时间越长，U型管中液面高度变化越大。 结论：在电流相同、电阻相同的情况下，通电时间越长，这个电阻产生的热量越多。 【实验结论】
导体产生的热量与电流、电阻和通电时间有关：①在电流和通电时间相同的情况下，电阻越大，电流产生的热量越多；②在电阻和通电时间相同的情况下，通过电阻的电流越大，电流产生的热量越多；③在电阻和通过电阻的电流相同的情况下，通电时间越长，电流产生的热量越多。 【实验方法】 （1）转换法：通过U形管液面高度的变化反映产生电热的多少；（2）控制变量法： ①探究电热与通电电流的关系：控制电热丝阻值和通电时间相 同，改变通过电热丝的电流大小； ②探究电热与电阻的关系：控制电热丝的电流和通电时间相同，选择两个不同阻值的电阻丝； ③探究电热与通电时间的关系：控制电热丝的阻值和电流相同，改变通电时间的长短； 【交流与讨论】 （1）容器内加热物质为空气的原因：气体的热胀冷缩明显，使现象更加明显； （2）多次测量的目的：避免实验的偶然性，让实验结论更具有普遍性； ◎针对训练 下图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各有两个相同的透明容器.其中密封着等量的空气和一段电阻丝（阻值在
电流热效应小实验 DIV.MyFav_1297927537348 P.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1297927537348 LI.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1297927537348 DIV.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1297927537348 A:link{COLOR: blue; TEXT-DECORATION: underline}DIV.MyFav_1297927537348 SPAN.MsoHyperlink{COLOR: blue; TEXT-DECORATION: underline}DIV.MyFav_1297927537348 A:visited{COLOR: purple; TEXT-DECORATION: underline}DIV.MyFav_1297927537348 SPAN.MsoHyperlinkFollowed{COLOR: purple; TEXT-DECORATION: underline}DIV.MyFav_1297927537348 DIV.Section1{page: Section1} 提出问题： 我们知道电流通过用电器时，电能转变成了其它形式的能，
教师器材：1.一个镍铬合金螺旋丝，一个铜丝螺旋丝串联在教学电源上的短路＋火柴 2.烧烤纸短路燃烧 学生器材：集气瓶装煤油，电热丝，温度感应器，开关，学生电源，导线，秒表 教学 流程教师活动学生活动 设计意图或 预期效果 新课引入2min 1. 播放《聪明的姥爷》视频 2. 问：姥爷是怎样检查他孙女是 否看了电视的呢？ 观看视频 电视播放过后会有热量产生 从生活中身 边的实例中 感知用电器 在使用的过 程中伴随着 热量的产生 提出课题1min 1.我们知道电视机工作需要有电 流通过，那么电流通过电视机不 仅可以发光，发声，还可以发热。 生活当中有许多的用电器接通电 源后都会伴随着热现象。请同学 们番到教材129页那么这节课我 们就一起来探究：第十六章第 四节电流的热效应。（板书） 提出概念：电流通过导体时电能 转化为内能的现象叫做电流的热 效应（板书） 1. 翻开教材129页结合教材开 始这节课的 内容 电流的热1.拿出事先准备的电烤炉接通电源。 让学生代表上台来触摸 2.问：同学们、对比发现相同的电 流分别通过导线和电炉丝，为什么 1. 学生代表敢触摸导线，但是不敢 触摸电烤炉。 2. 不同 通过观察理 解，结合教材 学会用设计 实验验证猜
效应与哪些因素有关？20min 电炉丝热得发红不敢触碰，而导线 却几乎不发热呢？ 3.换句话说，电流通过用电器产生 热量的多少与哪些因素有关呢？请 同学们结合教材相互讨论猜想一下， 电流的热效应与哪些因素有关呢？ 4.同学们，科学是严谨的。下面我 们就一起来探究电流的热效应到底 与电阻大小，电流大小，通电时间 的关系。我们前面学过有两个或多 个因素影响的实验，在实验方案设 定的时候应该用什么方法呢？ 5.拿出已经连接好的一个电路，将 两个不同阻值的电阻R1和R2串 联在同一个电路中。其中R1的电 阻是20欧，R2的电阻是5欧。让 两位同学分别一人拿一支火柴接 触两个不同的电阻。老师闭合开 关时开始计时。实验现象发现， 接触大电阻的火柴先燃烧起来。 6.同学们，从刚刚的实验中你们 的到了什么样的结论呢？ 7.同学们，那你们能够设计方案 探究电流的热效应与电流大小和 通电时间的关系吗？ 8.介绍桌子上的实验器材，让学 生结合教材和学案，讨论出恰当 的方式探究电流的热效应与电流 大小和通电时间的关系 9.适当分组提示学生实验方案 3. 生：电阻大小、电流大小、通电 时间 4. 回忆物理实验探究方法 生：控制变量法 5. 两位同学分别拿上火柴接触电 阻，接触大电阻的火柴先燃烧起来 想 通过用实验 得出数据总 结出正确的 实验结论
2019年中考物理实验专题复习—— 探究电流的热效应的实验 答案解析 1．（2018日照）某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。 （1）请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。 （2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫转换法。 （3）接好电路，闭合开关，通电一段时间后，右（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，电阻越大，所产生的热量越多。 （4）让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联（如图乙所示）．移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验。此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是在电阻和时间相同的情况下，电流越大，产生的热量越多 （5）如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q=I2Rt。【考点】JH：焦耳定律． 【专题】13 ：实验题；5A5：探究型实验综合题． 【分析】（1）根据“在电流和通电时间相同时，导体产生的热量与电阻大小的关系”，可确定是串联电路，以根据电流流向法，从电源的正极出发依次连接电路元件，然后回到电源负极即可；
（2）电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映； （3）由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流关系，据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，体积不变，压强变大，U形管内两液面的差值变大，据此进行解答； （4）探究电流产生热量跟通电电流关系时，控制通电时间和电阻不变； （5）根据焦耳定律的公式分析。 【解答】解： （1）将滑动变阻器，两相同的透明容器中的U形管，开关，逐一顺次连接即可，滑动变阻的连线要注意一上一下，如下图所示： ； （2）电流产生的热量不便于用眼睛直接观察和测量，通过U形管内液柱的高度差来反映，这种方法是初中物理常用的转换法； （3）因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；由Q=I2Rt 可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积膨胀，右侧气体膨胀更大所以B管中的液面较高； （4）在乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，B端两个电阻的总电流和左端的电阻电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2，两电阻阻值相等，则支路中电流相等，I1=I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，根据U型管液面的高度可知，电流越大，热量越多；故结论为：在电阻和时间相同的情况下，电流越大，产生的热量越多； （5）由焦耳定律可知，Q=I2Rt。 故答案为：（1）见上图；（2）转换法；（3）右；电阻；（4）在电阻和时间相同的情况下，电流越大，产生的热量越多；（5）I2Rt。 【点评】此题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解和掌握，注意控制变量法和转换法的运用是解决该题的关键。
电阻的热效应实验与改进 一、教材分析 电阻的热效应在粤教版九年级第十八章第三节中首先给出了电热器的定义，然后安排了“电流通过电热器所产生的热量的多少与哪些因素有关”的探究活动。要求学生探讨电流通过导体产生的热量与电流、电阻以及通电时间的关系，教师可以引导学生用探究式实验的流程，结合生活经验得出电流产生的热量与电流、电阻等因素的定性关系，在此基础上用分析论证的方法得出热量与电流、电阻以及通电时间的定量关系，从而导出焦耳定律，再回到实际生活中解决实际生产问题等。对于初三学生而言，焦耳定律是重点，更是难点，是整个电学的综合．教师在教学过程中感到实验难以施展，学生学的时候充满焦虑中的期待。 二、探究实验 教材中电阻的热效应实验仪器（一）如图一所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。通电一定时间后，比较两个U形管中液面高度的变化。通过实验学生可以看到电阻大的那边的液面高度比电阻小的那边较高，也就是说明了在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。 图一 实验仪器（二），如图二所示，两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，因此通过两容器中电阻的电流不同。在通电时间相同的情况下，观察两个U形管中液面高度的变化。通过
实验，学生们会发现，没有并联电阻的那一边的液面比并联了电阻的那一边的高一些。也就是说明了在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。 图二 根据教材的实验探究过程，我也制作了类似的实验仪器。 如右图所示，仪器的制作原理与教材的一样， 两个瓶子里是密封的，里面放着阻值不一样的铜 线圈，然后用细铜线把两铜线圈串联在一起。而 两个瓶子连出来是两根导管，导管中注入有色液 体。当我们将两铜线圈接入电后，不用几分钟， 我们就可以很清楚的看到中间的两导管中的液面 高中度差产生的改变，当我们用手摸两个瓶子时， 我们也可以清楚感觉到两个瓶子都变热了，而且 中间导管比较高相连的那个瓶子的温度相对比较 高一点。这个实验可以探究在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。当我们将瓶子里的线圈换成阻值一样大，其中一边并联一个同样的线圈时，我们做同样的步骤，这时我们就可以探究在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。 三、实验存在的问题 “焦耳定律实验”是初中物理教材中非常重要的验证性演示实验，教材中的做法是在两个不同阻值的电阻分别两放到相同大小且密封的两个瓶子里使之串联起来，与瓶子相通的两条导管中注入相同量的有色液体，当我们使之通电后，温度将会升高、瓶子里的体积会膨胀，使导管中的液面上升，观察液的高度变化

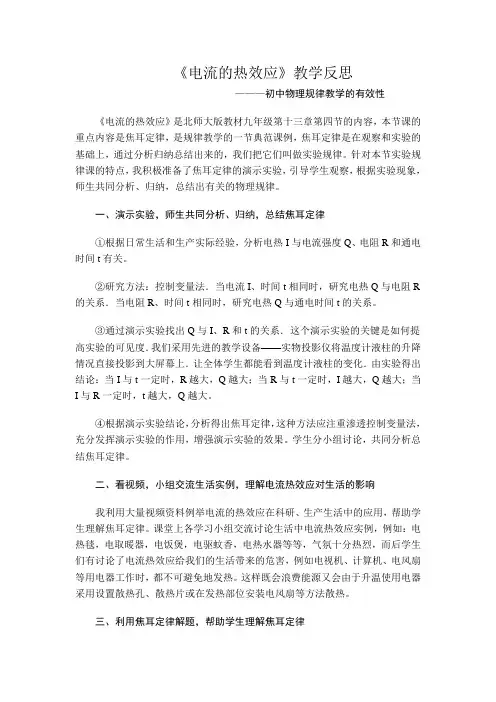

《电流的热效应》教学设计 一、学情分析 学生在生活中已经拥有丰富的有关电热的经验和体验，具备独立观察和思考分析的能力；学生也具备一定的实验探究能力，并乐于探究物理规律，本节课能进一步激发学生的探究兴趣，但学生的个体差异还是比较大，有生活经历上的差异，有学习能力上的差异，教学中要面向全体学生，尊重个体差异，全面提高学生的能力，要帮助学生理解实验设计的方法，突出收集证据、分析与论证这两个环节。 二、教材分析 本节是九年级物理沪科版第十六章电流做功和电功率第四节科学探究电流的热效内容，是修订教材新增加的内容部分，本节内容重点是电流的热效应和焦耳定律，电流的热效应在生活中有着广泛的应用，是继电功和电功率学习基础上进一步认识的常见的电学现象；教材通过生活中的现象，引出电流的热效应，接着通过实验探究进一步得出焦耳定律，培养了学生科学探究的能力，体现创新教育的基本理念，以及体现了“从生活走向物理，从物理走向社会”的新课程理念。 三、教学目标 1、知识与技能目标：认识到电能可以转化为内能，知道电流的热效应及其应用和防护；理解电流通过导体产生的热量跟电流、电阻和通电时间有关；理解焦耳定律，并会进行简单的计算。 2、过程与方法目标：通过实验探究“电流通过导体产生的热量与电流、电阻及通电时间的关系”，善于观察生活中电流的热效应的现象并加以解释。 3、情感、态度、价值观目标：通过实验探究，培养合作学习的态度和意识；培养观察能力和分析归纳的能力；培养重视实验、尊重事实、实事求是的科学态度。 四、教学重点、难点 难点：实验探究“电流产生的热量与哪些因素有关”； 重点：电流的热效应、焦耳定律。 五、教学方法
第二个教学设计2009年11月6日星期五第5节课 课题：电流的热效应 教学目的：知识与技能 1.知道电流通过导体时产生的热量和电流、 2.掌握焦耳定律的内容及其数学表达式； 3.了解电功与电热的关系。 过程与方法 电阻及通电时间的定性关系； 教学要求： 通过探究电热与哪些因素有关的过程能 力。 情感态度与价值观 通过实验，培养学生严谨的科学态度。 ,发展学生对物理问题初步的探究 教学重点： 1.实验推导焦耳定律；（难点） 2.区分电功与电热的关系。 教学方法：讲解和提问相结合 教学参考书：教材（人教版高中选修1-1） 教具：多媒体设备 其它教学准备 :准备课件，并与其他老师共同讨论相关知识 教学过程：一、知识回顾： 初中我们学过了能量的转化，在我们的生活中有哪些能量的转化呢？（问题一） 要点：电能、化学能、机械能、太阳能、热能、核能、的相互转化。 能举一些生活中的例子吗？（问题二） 要点：太阳能热水器、电池、电水壶、电风扇、三峡水电站、核电站等等。 二、新课教学： 下面我们来看一些图片（展示一些常用电热器图片），从能量转化的角度谈谈 它们有没有什么共同点？（问题三） 要点：它们都是由电能转化为热能的装置。 电能转化为热能，有没有一个量度，或者说它与什么因素有关呢？在物理学中，我们通常是 给出一些猜想，然后逐个去验证得出结论的。大家猜猜看！（问题 四） 要点：电阻的大小R、电流的大小1、通电时间t。 1?实验：对于多变量问题，我们通常会用到控制变量的方法。这里有三个变量, 按此方法要分三步进行： a.当保持I和t不变，改变R的大小 可以设计电路图1: 结果是R i处火柴先点燃，我们由实验得出: 电阻越大，电能转化的热能越多； b.当保持R和t不变，改变I的大小 可以设计电路图2: 结果是R i处火柴先点燃，我们由实验得出: 电流越大，电能转化的热能越多； c.当保持I和R不变，改变t的大小—_| -- R1

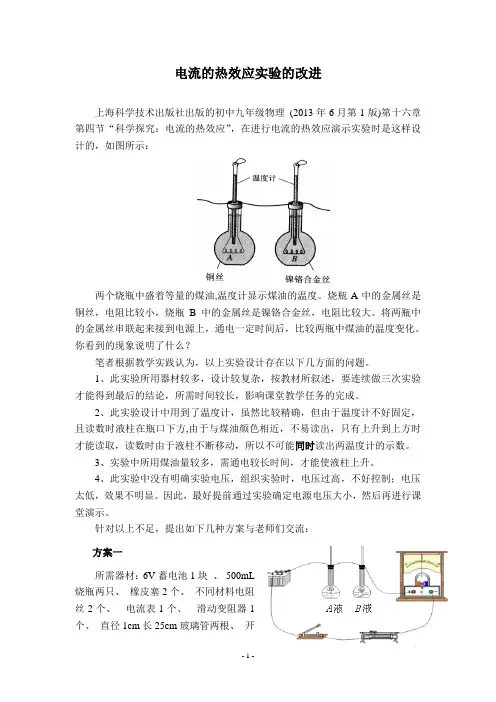

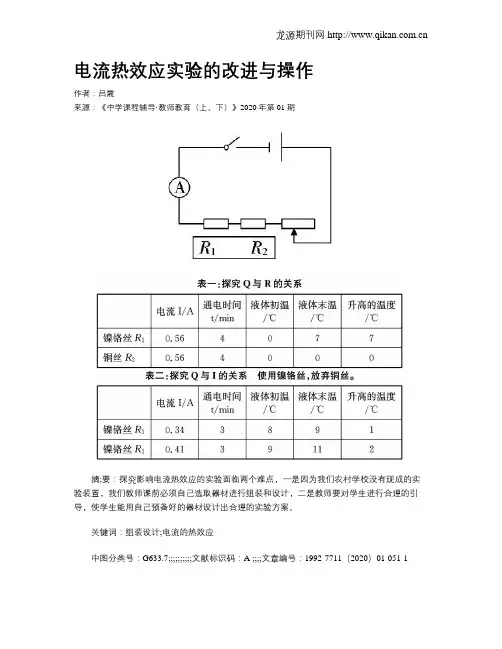

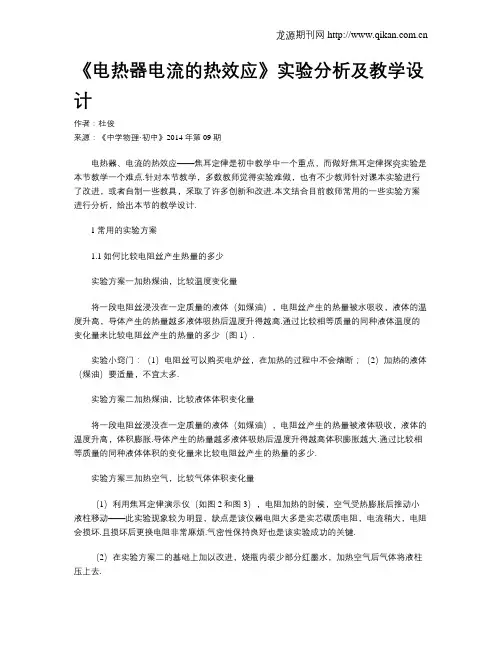

电流的热效应实验的改进 上海科学技术出版社出版的初中九年级物理(2013年6月第1版)第十六章第四节“科学探究：电流的热效应”，在进行电流的热效应演示实验时是这样设计的，如图所示： 两个烧瓶中盛着等量的煤油,温度计显示煤油的温度。烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。将两瓶中的金属丝串联起来接到电源上，通电一定时间后，比较两瓶中煤油的温度变化。你看到的现象说明了什么？ 笔者根据教学实践认为，以上实验设计存在以下几方面的问题。 1、此实验所用器材较多，设计较复杂，按教材所叙述，要连续做三次实验才能得到最后的结论，所需时间较长，影响课堂教学任务的完成。 2、此实验设计中用到了温度计，虽然比较精确，但由于温度计不好固定，且读数时液柱在瓶口下方,由于与煤油颜色相近，不易读出，只有上升到上方时才能读取，读数时由于液柱不断移动，所以不可能同时读出两温度计的示数。 3、实验中所用煤油量较多，需通电较长时间，才能使液柱上升。 4、此实验中没有明确实验电压，组织实验时，电压过高，不好控制；电压太低，效果不明显。因此，最好提前通过实验确定电源电压大小，然后再进行课堂演示。 针对以上不足，提出如下几种方案与老师们交流： 方案一 所需器材：6V蓄电池1块、500mL 烧瓶两只、橡皮塞2个、不同材料电阻 丝2个、电流表1个、滑动变阻器1 个、直径1cm长25cm玻璃管两根、开
