连铸工艺参数对高碳连铸坯成分偏析的影响
姚桢1,李长荣2,刘卫1

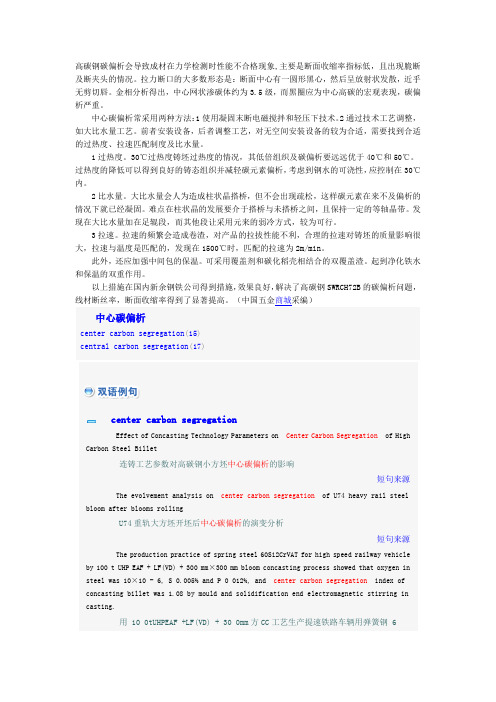

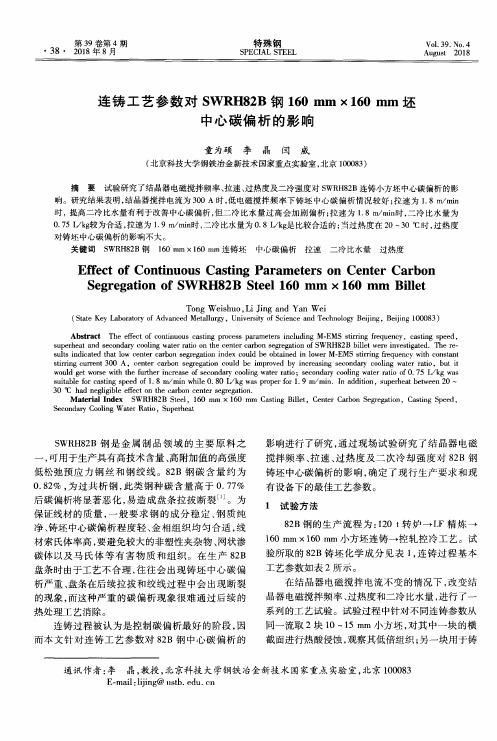

［摘要］结合国内某钢厂高碳钢生产工艺现状,采用低倍检验和化学成分分析方法硏究了过热度、拉速、二冷比水量对高碳连铸坯成分偏析的影响，对连铸工艺参数进行优化，确定了最佳的生产工艺参数。结果表明：过热度增大,铸坯的中心偏析、中心缩孔和中心疏松均有明显的恶化趋势；比水量增大,铸坯中心碳偏析程度得到改善,中心疏松和中心缩孔程度变化不大；拉速提高,中心碳偏析和中心疏松程度均得到改善，中心缩孔程度变化不大。最佳生产工艺参数为：过热度控制在15-25 °C、拉速为1.80 m/min.比水量为0.72 L/kg。
【期刊名称】广州化工
【年(卷)，期】2018(046)021
【总页数】4
【关键词】高碳钢；小方坯；工艺参数；中心缺陷
高碳硬线钢作为金属制品的原料，被广泛用于制造预应力钢丝、钢绞线、钢丝绳、轮胎钢丝等，其拉拔性能的好坏将直接影响看产品的质量和使用。而高碳钢由于具有较宽的凝固温度区间，在凝固过程中具有较大的糊状区,会使得连铸坯易形成中心偏析和中心缩孔⑴。研究表明［2］,中心偏析和中心缩孔是造成高碳钢线材在冷加工过程中拉拔断裂的重要原因之一。因此,改善中心偏析对提高高碳钢连铸坯质量具有重要的现实意义。
本文选取国内某钢厂2#小方坯连铸机SWRH82B为实验试样，系统研究了拉速、过热度、二冷比水量等连铸工艺参数对高碳连铸坯成分偏析的影响，并在此基础上对连铸工艺参数进行优化，确定各连铸工艺参数的最佳控制范围，为
大方坯轴承钢中心偏析的成因及预防措施 某钢特钢厂轴承钢生产流程为：50tUHPEAF(铁水热装比大于 50%)+50tLF+60tVD真空脱气+3机3流大方坯全弧形合金钢连铸机+铸坯入坑缓冷、部分连铸坯直接热送轧制成材。连铸机弧形半径为R11m/16m/32m，3点矫直，铸坯断面为180mm×220mm、260mm×300mm，采用全封闭无氧化保护浇注，结晶器液面自动控制，专用轴承钢结晶器保护渣保护浇注，二冷气雾冷却动态配水，结晶器+末端(M+F2EMS)复合式电磁搅拌，连铸坯重接部分切除、头尾坯优化等技术。连铸工艺生产轴承钢，铸坯表面质量良好，通过LF+VD真空处理和严格的无氧化保护浇注，钢中氧含量降低，平均氧的质量分数达到10×10-6以下，钢材热顶锻一次检验合格率达到100%。轴承钢生产中，中心碳偏析是其主要低倍缺陷。 中心偏析受钢水过热度、拉速、电磁搅拌、二冷区温度和连铸机的设备状况等因素影响。 连铸钢水的过热度对高碳铬轴承钢铸坯的质量有重要影响。因为高碳铬轴承钢固液两相区温度达到131℃，故中等过热度的钢液也有其柱状晶强烈增大趋势，在凝固后期由于连铸坯断面中心柱状树枝晶的搭桥而形成小钢锭的凝固结晶现象，铸坯产生中心偏析。过热度越低，中心偏析的评级越低。钢水中元素的偏析是随着凝固前沿的推移而逐渐产生的，影响偏析程度的主要因素为中间包钢水过热度和由过热度而决定的凝固前沿的温度梯度。在较高的温度梯度下，固液相线温差越大，使开始结晶和发生了结晶的固相成分差别愈大，体积收缩比也越大，偏析也愈严重。对轴承钢的低倍组织检验发现，在过热度较高的炉次产生中心增碳现象，该缺陷在钢材热酸蚀后的中心部位出现明显的黑色斑点。由于中间包钢水过热度的控制存在明显差异，导致连铸坯中心碳偏析存在较大差别。 拉速与连铸坯中心偏析评级有关。一般来讲，连铸坯的等轴晶区面积越大，中心偏析评级越低。降低拉速对铸坯质量有利，尤其是大方坯轴承钢，当铸坯在离开结晶器时，坯壳有足够的厚度以承受内部钢水的静压力，否则易产生鼓肚、致使枝晶间富集溶质的钢液向液相穴移动形成中心偏析。当断面和钢种一定时，
GCr15连铸坯组织及缺陷的超声波检测 赵荒培 （中冶京诚（营口）装备技术有限公司营口115004） 本文采用UT评估大型轴承钢连铸坯的质量。提出组织衰减、表征缩孔及指示性缺陷的数字表述等三项指标。可作为评判连铸坯质量的判据。 关键词：UT, 连铸坯，轴承钢，质量 随着国内工业的发展，轴承钢需求量日益增加。轴承钢连铸坯（≥Ф600mm）的组织与缺陷对最终产品质量有相关影响。因此，提高轴承钢的质量的研究对于企业的发展，满足市场需求起着重要的作用[1-4]。 常规的连铸坯的宏观检查虽然能直观地观察到偏析，疏松、缩孔等缺陷；但其单一横截面的检测不易对整体质量进行准确的评估。相对于装备制造行业而言，对连铸坯进行检查，以便较早除去对后面工序无价值的不合格品，可以改善制造方法和作业方法以及提高效率。 本文采用检测连铸坯的超声波组织衰减及其孔洞式缺陷。并试图制定一个适用于对生产具有参考意义的方法。 1 大型连铸坯检测依据 1.1 GCr15低倍组织的特点 GCr15轴承钢是一种典型的高碳特殊钢。其低倍组织有两个显著地特点：（1）凝固组织与宏观碳偏析关系颇为复杂；（2）由于其高碳、铬所导致的凝固温度区较宽，其低倍组织缩孔出现的概率较大。 连铸坯由外至内，柱状晶、树枝晶、和等轴晶组成。外层的超声波穿透性好于内部等轴晶。钢锭的结晶由外至内，激冷层-柱状晶（树枝晶）-等轴晶（自由晶）。柱状晶的超声波的穿透性比等轴晶好。金属的显微组织的差异对超声波衰减有显著影响。衰减小的具有较细的晶粒而致密。其底波和伤波下降较小。 1.2 UT检测的目的 UT是用于非破坏性方法把材料中的缺陷作为超声波能量的变化检测出来简洁方法[5-10]。可以直接而客观地估计：是否存在缺陷，其位置、分布与形状等。这些推断必须加上材料的性质、制造的方法等冶金学的统计经验和知识，而且有时还需要与其它的方法结合使用。
2011年9月 连 铸 增刊 288 连铸坯质量控制零缺陷战略 蔡开科1， 孙彦辉1， 韩传基2 (1. 北京科技大学冶金与生态工程学院，北京 100083； 2. 中冶连铸北京冶金技术研究院，北京 100081) 摘 要：为满足用户对产品质量越来越严格要求，生产价格便宜高质量产品是人们追求目标。而轧制产品质量是与连铸坯缺陷紧密相联系的。本文系统地分析了在连铸过程中铸坯的表面缺陷、内部缺陷以及铸坯夹杂物产生的原因，提出了防止铸坯缺陷产生应采取的措施，进一步提高铸坯质量。 关键词：连铸坯；质量控制 The “Zero Defect” Philosophy of Controlling Strand Quality for Steel Continuous Casting CAI Kai-ke 1, SUN Yan-hui 1, HAN Chuan-ji 2 (1. School of Metallurgical and Ecological Engineering, University of Science and Technology Beijing ，Beijing100083， China ；2. Zhongye Research Institute Beijing ，Beijing100081，China) Abstract:With growing demands of steel quality, steel users expects as defect-free a product as possible to permit safe and reliable service, and more economic advantage. It is implicitly expected that all quality of rolling steel product such as bar, wire (rod), hot and cold strip can with a high probability be associated with the defects of strand during continuous casting. This paper briefly summarizes the formation of surface and interior defects and non-metallic inclusions of strand during continuous casting process of steel. The main technological measures to reach the aim of “Zero defect ” for casting strand are examined as well. Key words: continuous casting strand; quality controlling 为满足用户对产品质量越来越严格要求，生产 价格便宜高质量产品是人们追求目标。而轧制产品质量是与连铸坯缺陷紧密相联系的。连铸坯缺陷的存在是决定于生产流程原料、工艺、设备、控制、管理、检验等。所谓产品缺陷原则上可分为： 1) 可见的缺陷，在轧制板、管、带材上有可见或可探测到缺陷，如裂纹、夹杂、起皮等直接会影响成材率和成本； 2) 检验标准所容许的残存缺陷，在制造过程中不可能完全消除，把残存在钢中的缺陷危害性减到最小； 3) 隐藏的不可避免且不易检测的缺陷，如钢中夹杂物是不可能完全消除的，是影响产品质量的潜在危险。 对于第1）种缺陷应尽量避免，对第2）、3）种缺陷应力求保持在允许的检验标准以内。 钢铁生产流程中实行生产零缺陷产品，这是一 个系统工程，它决定于钢的制造、初炼、精炼、钢 的凝固铸造（连铸）和钢的热加工（轧制）。从炼钢生产流程来看，生产零缺陷连铸坯，不仅为轧钢提供轧制高品质的成品（板、棒、管……），而且实现炼钢生产流程连续化和热装、热送和直接轧制的前提条件。 本文简要评述连铸坯缺陷形成及其防止措施。 1 连铸坯质量概论 炼钢-精炼-连铸工艺流程生产的连铸坯（方坯、板坯、圆坯、异形坯等）作为半成品供给轧钢，轧制成不同规格板材和长材产品以满足国民经济各部门的需求。 只有提供高质量的连铸坯，才能轧制出高品质的产品。所谓高质量的连铸坯包含以下几个方面： 1) 铸坯的洁净度：主要是钢中夹杂物类型、 DOI:10.13228/j.boyuan.issn1005-4006.2011.s1.034
1， 2 热能工程

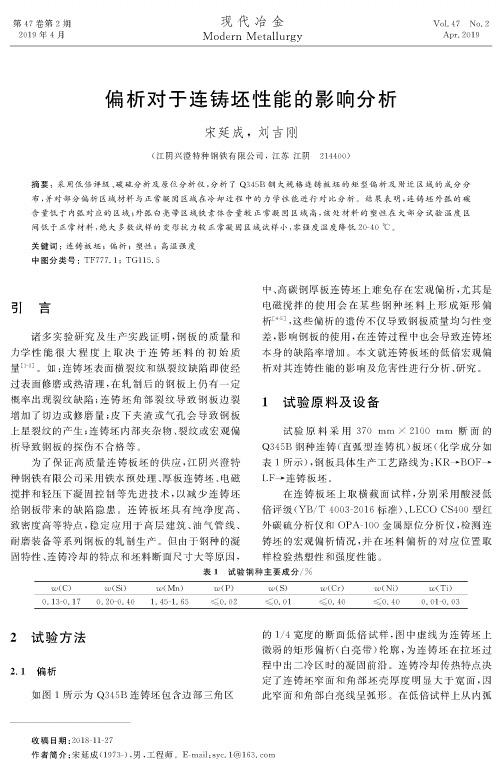

。过热度高，铸坯凝固前沿温度梯度大，保持定向传热的时间长，有利于柱状晶的生长，并可抑制等轴晶粒的形成。柱状晶发达会加重凝固过程的显微（枝晶）偏析，可导致尚未凝固的钢液杂质组元含量增加，加重中心偏析。 图1过热度对B类以上中心偏析比率的影响 如图1和图2所示，对铸坯硫印数据库进行统计，拉速为1.0m/min，铸坯尺寸为1450mm×230mm，相同冷却条件下，铸坯样本容量为99个，其中A类偏析2个，B类偏析76个，C类21个，所占比例依次为：2.0%，76.8%，21.2%，比较重的A类B类偏析共占78.8%。样本中的合格样品（B类0.5级以下）79个，合格率为79.8%。 图2钢水过热度对中心偏析合格率的影响 结果表明，随钢水过热度的增加，铸坯中心偏析程度增加。在所采用的浇铸条件下，当钢水过热度超过24℃后，铸坯中心偏析合格率急剧下降。 2.2拉速 拉速对铸坯中心偏析有重要影响，这是因为当拉速增加时，减少了钢水在结晶器内的停留时间，导致转移钢液过热量所需的时间增加，推迟了中心等轴晶的生产，有利柱状晶发展和轴向偏析。拉速增加，液相穴深度增大，更易形成凝固桥，造成中心偏析。 如图3所示，本研究统计了B类以上中心偏析出现的比率随拉速变化的规律。对硫印数据库整体进行统计，样本容量为318个，中心偏析A类3个，B类232个，C类83个，所占比例分别为0.9%，73.0%，26.1%。B类以上占73.9%。 图3拉速对B类以上中心偏析比率的影响 2.3辊道开口度 “鼓肚”理论认为，中心偏析的产生是由于铸坯在连铸过程中，凝固壳鼓肚或凝固收缩引起富集溶质残余液体流动，而使局部溶质聚集的结果。鼓肚与辊间距、辊子刚性、对中精度等有密切关系。鼓肚量与辊间距的4次方成正比，间距越大越容易鼓肚。另外，为减轻鼓肚，辊子要保持良好的刚性，防止变形，而且对中要好，要保持较高精度。缩小辊间距，特别是调整辊列系统的对中精度和保持夹辊的刚性,，对减轻鼓肚都十分有利。可见，辊子的开口度和对弧精度对中心偏析有很大影响。 经过计算，拉速为1m的铸坯的凝固终点在11～12段之间，约距结晶器弯月面21.9m。 2003年5月29日第11、12段的辊道开口度偏差值最小1.6mm，最大3.2mm。取数据库中前后７天的数据共12组进行分析，有11组合格，合格率为91.67%。2003年9月2日第11、12段的开口度偏差最小值1.6mm，最大值3.7mm。取数据库中前后7天的数据共20组进行分析，15组合格，合格率为75.00%。若取该日附近8组检验，5组合格，合格率为62.50%。分析可知，在凝固末端，辊道开口度控制精度偏差增大对中心偏析的改善不利，如图4所示。 图42003年9月2日辊道开口度变化 热能工程
连铸基本工艺规程 1 基本工艺技术参数 1.1 炼钢设备 60t 顶底复吹转炉2 座 出钢量平均62t，最大68t 冶炼周期30～35 分 1.2 连铸机主要技术参数 连铸机机型：全弧形 矫直方式：连续矫直 连铸机基本半径R=8m 连铸机冶金长度～30m 浇注断面：方坯：150×150mm 矩形坯：165×225mm；165×280mm 定尺长度 6000～12000mm 流间距：1250 mm 铸机拉速范围150×150mm 方坯：2.2～2.5m/min，最大3.3m/min； 165×225mm 矩形坯：1.3～1.7m/min，最大2.0m/min； 165×280mm 矩形坯：1.0～1.4m/min，最大1.8m/min； 0.3～4.5 m/min。 送引锭杆速度1.0～3.8m/min 结晶器为窄缝导流水套式结晶器，铜管长度900mm 振动装置采用全板簧振动装置，并选择合适的振动参数 （振幅±3～±4，频率100～280 次/min），以获得最佳的负滑脱率。 铸坯导向及拉矫装置采用连续矫直五辊拉矫机，铸坯通过矫直区时，其曲率半径 由R8m连续均匀变化，应变变化均匀，变形速率低而稳定，矫直区内剪切应力 接近零。 二冷系统全水冷却，喷淋管式 引锭杆装入方式下装式 引锭杆存放装置采用电机驱动、弹簧夹紧一对夹辊夹住引锭杆，锁紧销锁紧。铸坯切割在线火焰切割机 切割辊道分流链条集中传动式辊道 出坯方式双向移坯机 出坯辊道面标高+0.00m 浇注平台标高+8.03m 1.3 连铸车间工艺流程 合格钢水→ 钢包回转台（钢包称重）→ （钢包保护套管氩气密封）→ 中间罐车→ 大容量中间罐→ （浸入式）水口→ 结晶器→
连铸工艺流程介绍 将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底” （叫引锭头）的铜模内（叫结晶 器），钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。带有液芯的铸坯，一边走一边凝固，直到完全凝固。待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。 【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。 连铸的目的: 将钢水铸造成钢坯。 将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。 连铸钢水的准备 一、连铸钢水的温度要求： 钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤ 中心偏析加重，易产生中心线裂纹。
一钢厂4#连铸机中心裂纹的研究攻关 摘要：对一钢厂4#连铸机方坯中心裂纹的成因进行了研究，分析了钢水过热度、二次冷却强度、拉速等对铸坯中心裂纹的影响，根据分析所得的结论，采取了合理的工艺措施并进行了适当的技术改造，使中心裂纹发生率降低到0.5%以下。 关镇词：连铸机方坯中心裂纹 1.前言 韶钢一炼钢厂4#连铸机投产于1997年，该机为R6m,3机3流全弧形连铸机铸坯断面为160 mmX 160 mm,结晶器长850 mm，二冷段采用单管式表面喷淋冷却方式，火焰切割，中间包采用塞棒控制或采用长寿包定径水口浇铸。敞开式浇注，生产钢种主要为Q235、Q215、HRB335. 该连铸机投产以来生产的160 mm ×160 mm铸坯一直存在的中心裂纹缺陷。随着韶钢的发展，高线厂将替代三轧四轧制，高线在轧制时出现冲钢事故，严重影响生产的顺行。为此对我厂生产的铸坯提出了较高的的质量要求。2008年由于中心裂纹挑废的占坯产量的5%。，严重影响了一钢厂企业形象和经济效益。为解决这一问题，一炼钢厂于2008.11月成立了攻关组。目标是要把挑废率降到0.5%。我们结合了当前的生产形式和现场实际进行了公关，并取得了预期效果。2. 中心裂纹的形态及对轧制产品的影响 2.1中心裂纹的形态
﹙图-1 ﹚ 4#连铸机铸坯中心裂纹在断面上是呈不连续的岛状（点状）分布（如图-1），有时有两到三个点。点之间的连线往往是线状的肉眼可见的中心线裂纹，严重时则沿整个铸坯长度方向连续分布并贯通，并伴随着中心偏析疏松。单个点直径在5—15mm之间，裂纹长20^50mm 在铸坯处于发红状态时中心裂纹不易察觉，铸坯冷却至室温时则清晰可辨，给在线控制带来很大困难。 2. 2对轧制产品的影响 线材厂对中心裂纹铸坯进行的轧制表明，轧制过程轧成品裂纹不能焊合，经常出现断裂冲钢。 3.中心裂纹形成机理及原因分析 3.1 形成机理 通过查阅大量的专业书籍和现场跟踪生产总结，认为4号机方坯中心裂纹形成的机理是多种因素综合作用的结果，从钢的高温变形理论，结合钢的高温力学性能.中心裂纹形成的机理主要有以下几个方面。 3.1.1搭桥形成由于凝固坯壳的不均匀形成。在凝固末期.凝固前沿搭桥，将钢液封住，上部钢液无法填充，这样被封住的钢液继续凝固时就会形成缩孔，这种缩孔在断面上有时呈现出中心裂纹形态。3.1.2 铸坯在二冷段纵向冷却不合理前期二冷水过大，造成铸坯表面
20秋学期《连铸坯凝固与质量控制》在线平时作业3 钢的高温塑性曲线是如何获得的，下面哪一种结论是对的？style=FONT-SIZE:12pt;LINE-HEIGHT:125%;FONT-FAMILY:宋体;mso-bidi-font- weight:boldstyle=mso-bidi-font-weight:bold A:是模型计算获得； B:实验测试获得； C:经验积累获得； 答案：B 用合金凝固动态曲线可以直接分析合金凝固过程的质量，此种说法对吗？ A:对； B:不对； 答案：A 高碳钢和低碳钢相比，在结晶器凝固过程中，哪一种钢形成的气隙大一点？A:低碳钢大一点； B:高碳钢大一点； 答案：A 一般情况下亚包晶钢连铸时结晶器冷却强度大好？还是小好？style=FONT-SIZE:12pt;LINE-HEIGHT:125%;FONT-FAMILY:宋体style=FONT-SIZE:12pt;LINE-HEIGHT:125%;FONT-FAMILY:宋体 A:冷却强度大好； B:冷却强度小好； 答案：B 方坯结晶器传热与板坯结晶器传热有什么不同，下面分析哪一种是正确的？ A:方坯结晶器传热与板坯结晶器传热，扳坯结晶器宽面更容易不均匀； B:方坯结晶器传热与板坯结晶器传热，方坯结晶器换热强度更大； C:方坯结晶器传热与板坯结晶器传热，板坯结晶器的液面释放热量更大； 答案：A 二冷区的水流密度越高传热过程中的换热系数越大此种论述是否正确？
A:正确； B:不正确； 答案：A 金属凝固动态曲线是把凝固体的断面上不同位置的点在不同时间达到相同温度的点的连线，此种叙述是否准确？ A:不准确； B:准确； 答案：B 连铸坯结晶器凝固传热过程下面哪一种分析是正确的？ A:结晶器凝固传热过程中90%以上热量是通过结晶器的冷却水带走的； B:结晶器凝固传热过程中30%以上热量是通过结晶器液面释放的； 答案：A 方坯与板坯比较二冷区传热最大不同是下面哪一种叙述？①②③ A:方坯与板坯比较二冷区传热最大不同是方坯主要是只有对流传热； B:方坯与板坯比较二冷区传热最大不同是板坯只有传导传热； C:方坯与板坯比较二冷区传热最大不同是它们的传热强度不同； 答案：C 高碳钢和低碳钢相比连铸时结晶器内凝固时气隙小、坯壳较厚、拉坯阻力大，要注意使用旧结晶器，稳定拉速，论述是否正确？style=FONT-SIZE:12pt;LINE-HEIGHT:125%;FONT-FAMILY:宋体①style=FONT-SIZE:12pt;LINE- HEIGHT:125%;FONT-FAMILY:宋体② A:论述正确； B:论述不正确； 答案：A 修正铸坯凝固传热模型中的换热系数的方法下面那几种是不正确的？ A:①铸坯表面温度测量方法； B:射钉测量坯壳厚度方法； C:铸坯液芯长度测量方法；
连铸方坯的缺陷及其处理 1 表面缺陷 1.1 气孔和针孔 定义 : 垂直铸坯表面并在铸坯表面肉眼可见的小气孔并可能以针孔的形式深入表面。 原因 : 钢水脱氧不足、凝固时产生一氧化碳; 脱氧后又钢流二次氧化吸收的气体; 结晶器保护渣质量不合要求; 钢包及中间包烘烤不好 改进方法: 钢水完全脱氧; 不浇注过氧化的钢水; 保持浇注温度;（注温不能过高） 使用干燥的钢水罐及中间罐; 保护渣不能受潮，摆放时间不能太久。 1.2 坯头气孔及针孔 定义: 同1.1,但仅出现在每次浇注的第一根钢坯坯头处 原因: 钢液温度太低; 结晶器中钢水氧化; 保护渣受潮或杂质多; 结晶器内壁上有冷凝水; 引锭头潮湿; 填入结晶器中切屑及废钢有锈、有油或潮湿; 中间罐内衬及钢水罐内衬潮湿; 改进方法: 保持浇注温度; 采用适宜的保护渣; 采用干燥和洁净的废钢及切屑; 绝对避免在结晶器内壁及锭头上产生冷凝水; 干燥及烘烤中间罐; 1.3 夹渣 定义: 表面分布不均匀的夹渣,有时针孔和渣聚集,呈疏松态的外观
原因: 由保护渣耐火材料颗粒和钢水氧化产物以及出钢渣等引起,随着钢流带入并被卷至铸坯表面。 改进方法: 用挡渣出钢; 采用适宜的保护渣及耐火材料; 钢水不能过氧化，注温要合适。 1.4 振动波纹及折叠 定义: 在与铸坯轴线垂直方向上,铸坯表面上以均匀间距分布的波纹振痕，在不利的情况下出现折叠。 原因: 浇注速度波动大,使结晶器中钢液面不稳定。 改进方法: 保持均匀的浇注速度，稳定结晶器钢水液面。 调整振动频率使其与拉速相适应。 1.5 结疤与重皮 定义: 铸坯角部和表面上出现的疤痕 原因: 由于结晶器内坯壳破裂、钢水渗入到结晶器和铸坯之间的夹缝，以及保护渣结块造成。 改进方法: 保证结晶器具有准确的锥度，当结晶器使用时间过长而磨损会使坯壳过早脱离结晶器内壁而导致坯壳破裂。 1.6 分层: (双浇) 定义: 铸坯中间出现分界层 原因: 浇注中断又重新开始浇注时,使两次浇注连接出现重接。 改进方法: 浇注过程中不要断流，拉速要相对稳定，不要忽高忽低。 1.7 纵裂 定义: 分布在铸坯角部的纵向裂纹, 角部纵裂常是拉漏的预兆。 原因: 针孔、气泡及夹杂; 结晶器内坯壳不均匀冷却; 由于铜结晶器中和足辊上有沟槽,缺口,渣子等而引起裂纹; 结晶器壁磨损或单面磨损使该处坯壳提前脱离结晶器壁; 浇注速度过高或浇注温度过高,坯壳厚度薄; 足辊对位不准; 二次冷却水不均匀;
过热度与中心偏析之间的关系 过热度的计算需要知道中包温度，液相线温度。根据经验公式： 中包标准温度=液相线温度+中包标准过热度 而液相线温度 T L=1536.6-(90%[C]+8%[Si]+5%[Mn]+30%[P]+25%[S]+3[Al]+5%[Cu]+1.5% [Cr]+4%[Ni]+2%[Mo]+80%[N]+18%[Ti] 可以通过钢水中各个成分的含量确定来计算出液相线温度，然后根据连铸过程中中间包的温度，计算出中包过热度。 图1 过热度分布散点图 通过对武钢2010年7月至2011年3月的Q345B共计947炉钢水的中包过热度分析，得出以下结论：中包液相线温度均值为1503℃，中间包温度的均值为1531℃，中包过热度集中在20~40℃区间内，均值为28.25℃。存在7炉钢水过热度高于50℃，4炉钢水的过热度低于15℃。选取了其中过热度较高的炉次分析发现C026468（过热度60.77℃）根据液相线公式计算，其液相线温度为1480℃，与实际液相线平均温度相差较大，可认为是其成分不太稳定。而其中过热度较低的炉次C131758（过热度6.4℃）则是因为其中包温度（1518.25℃）过低。
图2 中心偏析级别与过热度关系图 取武钢三炼钢2010年7月至12月的中心偏析程度C1.0~C2.0的Q345B硫印坯共32块，其中C1.0共17块，C1.5共12块，C2.0共4块，作其与过热度之间的柱状关系图。从图中可以明显的看出C1.0级别的过热度均值为25.0763℃，C1.5级别的过热度均值为26.2884℃，C2.0级别的过热度均值为28.9316℃。随着中心偏析程度的提高，过热度呈增加的趋势。考虑到要降低中心偏析，必须尽可能的降低过热度，但是对于低碳钢，特别是含铝、铬、钛较高的钢种，钢液发粘，过热度会应该较高些。建议过热度应尽量控制在20℃~22℃。
连铸： 转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。 连铸的工艺流程: 将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。 连铸自动化控制主要有连铸机拉坯辊速度控制、结晶器振动频率的控制、定长切割控制等控制技术。 连铸的主要工艺设备介绍:
钢包回转台 钢包回转台：设在连铸机浇铸位置上方用于运载钢包过跨和支承钢包进行浇铸的设备。由底座、回转臂、驱动装置、回转支撑、事故驱动控制系统、润滑系统和锚固件6部分组成。 单臂钢包回转台：由底座、立柱、上转臂、上转臂驱动装置、下转臂、下转臂驱动装置组成。 蝶形钢包回转台：由底座、升降液压缸、回转架、钢包支座、回转臂、平行连杆、驱动装置、防护板组成。 钢包回转台是连铸机的关键设备之一，起着连接上下两道工序的重要作用。钢包回转台的回转情况基本上包括两侧无钢包、单侧有钢包、两侧有钢包三种情况，而单个钢包重量已超过140吨。三种情况下，钢包回转台受力有很大不同，但无论在何种情况下，都要保证钢包回转台的旋转平稳，定位准确，起停时要尽可能减小对机械部分的冲击，为减少中间包液面波动和温降，要缩短旋转时间。因此，我们在变频器的容量选择上，留有余地，即比电机功率加大一级。同时利用变频器的s曲线加速功能，通过调整s曲线保证加、减速曲线平滑快速，减少对减速机的冲击，再通过PLC判断变速限位、停止限位实现旋转过程中高、低速自动变换及到位停车，同时满足了对旋转时间和平稳运行的要求。 顺时针，逆时针，旋转
连铸坯的中心偏析及控制 摘要:对连铸坯的中心偏析进行研究分析,并且分析影响中心偏析的因素,主要有过热度和鼓肚等因素,从而采用一些措施来降低中心偏析,主要有稳定和降低过热度,控制钢液中碳磷硫的含量,二次冷却工艺,稳定拉速,采用电磁搅拌等措施. 关键字:连铸坯, 过冷度, 中心偏析, 鼓肚成因 1 连铸坯的偏析 铸坯凝固过程中, 表层因激冷生成细小枝晶（激冷层）, 随着表层凝固厚度增加, 铸坯内部向外传热能力降低, 铸坯开始呈现定向凝固, 形成由外向内的长条状树枝晶(柱状晶)。由于选分结晶的原因, 溶质元素向熔池(液相区)积聚, 当柱状晶增长而生成搭桥现象时, 富集溶质元素的钢液被封闭而不能与其它液体交换, 在该处形成C S等元素的正偏析同时, 上部钢液不能补充此处的凝固收缩, 从而伴随有残余缩孔。图1为铸坯凝固过程此形成中心偏析的示意。 图1铸坯凝固形成宏观偏析示意 2 连铸坯的中心偏析形成的机理 1）钢锭中心凝固理论 该理论认为当浇注钢液碳含量超过0.45%(质量分数) 时，即使是中等过热
度的钢液也有柱状晶强烈增长的趋势，在凝固后期由于铸坯断面中心柱状晶的搭桥，当桥下面的钢液继续凝固时，得不到上部钢液的补充，下部区域就形成缩孔、疏松及中心偏析。 2）溶质元素析出与富集理论 该理论认为铸坯从表壳到中心结晶过程中由于钢中一些溶质元素( 如碳、锰、硼、硫或磷) 在固液边界上溶解并平衡移动，从柱状晶析出的溶质元素扩散到尚未凝固的中心，即产生铸坯的中心偏析。 3 影响中心偏析的因素 1）钢水的过热度 过热度是决定等轴晶率大小的一个重要参数。过热度越低，断面上产生的等轴晶率就越大，从而偏析程度就越小,经过统计大量的试验数据表明等轴晶率与过热度的关系如图1所示 图2 等轴晶率与过热度的关系 过热度低时，能提供大量的等轴晶核，生成等轴晶，阻止凝固前期柱状晶的形成，并生成由细小等轴晶组成的大面积等轴晶区。若过热度高，柱状晶区便扩大，甚至产生柱状晶搭桥现象，从而形成中心疏松或缩孔，随之产生严重的中心偏析。 2）电磁搅拌 实践证明，通过搅拌可以有效增加等轴晶区域宽度，不同的搅拌方式在同等过热度情况下等轴晶区域宽度明显不一样。通过搅拌使钢液产生运动，一方面
连铸结晶器振动参数取值限度问题 1 前言 随着连铸技术的发展,结晶器振动技术亦不断发展,主要表现在振动参数的选择更加灵 活,振动的工艺效果更好,尤其是振动参数更适合连铸高拉速的工艺要求。结晶器振动的每一次完善都是突破原有振动参数的取值限度,以适应连铸更高的工艺要求。随着结晶器非正弦振动形式的开发,本文讨论振动参数的取值限度问题。 2 结晶器振动参数的影响 拉速Vc是连铸工艺控制的一个最关键的参数,因此结晶器振动参数的选择亦必须适合 拉速的要求。结晶器振动工艺参数对其工艺效果的影响如下: 1)结晶器振动的负滑脱时TN控制铸坯表面的振痕深度,即两者呈增函数关系。TN越 长,振痕越深。 2)保护渣的消耗量与结晶器振动的正滑脱时间呈增函数关系,正滑脱时间越长,保护 渣消耗量越大。 3)结晶器振动的负滑脱时间率、负滑动量、结晶器上振的最大速度都反映结晶器振动 的工艺效果,但它们不是独立的参数,而且随着结晶器振动形式的确定,一般以其正、负滑脱时间来判定结晶器振动的工艺效果。 基于上述几点,为控制铸坯的振痕深度,希望TN短;而为保证结晶器的润滑效果,增 加保护渣的消耗量,希望正滑脱时间长,为此目的开发了结晶器的非正弦振动形式,从而突破了结晶器正弦振动参数的取值限度。 3 问题的提出 在结晶器非正弦振动中引入波形偏斜率α这一基本参数,增加了振动的独立参数,使振 动参数的选择更灵活,更适合高速连铸的工艺要求。即在一定的VC条件下,采用非正弦振 动可以明显地降低振动频率f ,即可以保持f 不变,通过调整α来适合Vc的要求。此外, 非正弦振动可以分别构造结晶器的上振和下振速度曲线。由此提出:在一定的Vc下,可否 通过不断地增加α而无限地降低f 。 图1示出在一定VC和振幅S时,不同α所对应的tN–f 曲线。可见α增加,tN–f 曲线
连铸坯的质量缺陷及控制 摘要 连铸坯质量决定着最终产品的质量。从广义来说所谓连铸坯质量是得到合格产品所允许的连铸坯缺陷的严重程度，连铸坯存在的缺陷在允许范围以内，叫合格产品。连铸坯质量是从以下几个方面进行评价的： (1)连铸坯的纯净度：指钢中夹杂物的含量，形态和分布。 (2)连铸坯的表面质量：主要是指连铸坯表面是否存在裂纹、夹渣及皮下气泡等缺陷。连铸坯这些表面缺陷主要是钢液在结晶器内坯壳形成生长过程中产生的，与浇注温度、拉坯速度、保护渣性能、浸入式水口的设计，结晶式的内腔形状、水缝均匀情况，结晶器振动以及结晶器液面的稳定因素有关。 (3)连铸坯的内部质量：是指连铸坯是否具有正确的凝固结构，以及裂纹、偏析、疏松等缺陷程度。二冷区冷却水的合理分配、支撑系统的严格对中是保证铸坯质量的关键。 (4)连铸坯的外观形状：是指连铸坯的几何尺寸是否符合规定的要求。与结晶器内腔尺寸和表面状态及冷却的均匀程度有关。 下面从以上四个方面对实际生产中连铸坯的质量控制采取的措施进行说明。 关键词：连铸坯；质量；控制 1 纯净度与质量的关系 纯净度是指钢中非金属夹杂物的数量、形态和分布。夹杂物的存在破坏了钢基体的连续性和致密性。夹杂物的大小、形态和分布对钢质量的影响也不同，如果夹杂物细小，呈球形，弥散分布，对钢质量的影响比集中存在要小些；当夹杂物大，呈偶然性分布，数量虽少对钢质量的危害也较大。 此外，夹杂物的尺寸和数量对钢质量的影响还与铸坯的比表面积有关。一般板坯和方坯单位长度的表面积（S）与体积（V）之比在0.2～0.8。随着薄板与薄带技术的发展，S/V 可达10～50，若在钢中的夹杂物含量相同情况下，对薄板薄带钢而言，就意味着夹杂物更接近铸坯表面，对生产薄板材质量的危害也越大。所以降低钢中夹杂物就更为重要了。 提高钢的纯净度就应在钢液进入结晶器之前，从各工序着手尽量减少对钢液的污染，并最大限度促使夹杂物从钢液中排除。为此应采取以下措施：
(单选题)1: 钢的高温塑性曲线是如何获得的，下面哪一种结论是对的？ A: 是模型计算获得； B: 实验测试获得； C: 经验积累获得； 正确答案: B (单选题)2: 用合金凝固动态曲线可以直接分析合金凝固过程的质量，此种说法对吗？ A: 对； B: 不对； 正确答案: A (单选题)3: 高碳钢和低碳钢相比，在结晶器凝固过程中，哪一种钢形成的气隙大一点？A: 低碳钢大一点； B: 高碳钢大一点； 正确答案: A (单选题)4: 一般情况下亚包晶钢连铸时结晶器冷却强度大好？还是小好？ A: 冷却强度大好； B: 冷却强度小好； 正确答案: B (单选题)5: 方坯结晶器传热与板坯结晶器传热有什么不同，下面分析哪一种是正确的？A: 方坯结晶器传热与板坯结晶器传热，扳坯结晶器宽面更容易不均匀； B: 方坯结晶器传热与板坯结晶器传热，方坯结晶器换热强度更大； C: 方坯结晶器传热与板坯结晶器传热，板坯结晶器的液面释放热量更大； 正确答案: A (单选题)6: 二冷区的水流密度越高传热过程中的换热系数越大此种论述是否正确？ A: 正确； B: 不正确； 正确答案: A (单选题)7: 金属凝固动态曲线是把凝固体的断面上不同位置的点在不同时间达到相同温度的点的连线，此种叙述是否准确？ A: 不准确； B: 准确； 正确答案: B (单选题)8: 连铸坯结晶器凝固传热过程下面哪一种分析是正确的？ A: 结晶器凝固传热过程中90%以上热量是通过结晶器的冷却水带走的； B: 结晶器凝固传热过程中30%以上热量是通过结晶器液面释放的； 正确答案: A (单选题)9: 方坯与板坯比较二冷区传热最大不同是下面哪一种叙述？① ② ③
连铸坯中心偏析控制技术的发展 1电磁搅拌技术 电磁搅拌技术是20世纪60年代开发的一种电磁冶金技术，其实质是借助电磁力的作用，强化铸坯液相穴中钢水的运动，从而改善钢水凝固过程中的流动、传热和迁移过程，达到改善铸坯质量的目的。电磁搅拌按安装位置有：结晶器电磁搅拌(M-EMS)、二冷区电磁搅拌(S-EMS)、凝固末端电磁搅拌(F-EMS)、结晶器及足辊区电磁搅拌(MI-EMS)，为了生产的需要还可以将其任意组合来使用。搅拌形式有：旋转型、直线型、螺旋型。使用电磁搅拌技术，特别是结晶器电磁搅拌和二冷区电磁搅拌，可以显著增加连铸坯的等轴晶率，等轴晶率的提高有利于减少连铸坯的“晶桥”现象，从而减轻铸坯中心偏析。 实际生产中，对于铸坯凝固末端电磁搅拌技术，由于安装位置一定，而浇注钢种、拉坯速度等工艺参数发生变化，使得最佳的搅拌区位置偏离设备的位置，电磁搅拌效果差；同时，在该区域如果搅拌强度过于强烈，会导致铸坯液相穴中的轻相物质(如碳元素)向中心集聚，导致中心偏析更为严重。为此，可以采用长距离的弱搅拌方法或采用行波磁场型的F-EMS技术，使钢水在较大范围内进行上下交换，以改善中心偏析。 另外，冶金工作者还开发出一种水口注流电磁搅拌技术，在浸入式水口对钢液进行电磁搅拌，水口外壁通气冷却，为强化冷却效果，水口外壁开有许多凹槽。该技术中，既能保证钢水温降较大，实现低过热度浇注，又可防止水口堵塞。试验结果表明，该技术可以起到很好地控制铸坯中心偏析的作用。 2 低过热度浇注技术 连铸过程中，采用低过热度浇注时，钢水过冷度减小，临界形核半径变小，形核率高，晶核数量多，铸坯等轴晶率大幅度提高，有利于抑制晶桥的产生及铸坯凝固末端枝晶间钢液的不合理流动。但是，钢水过热度较低时，水口易堵塞，而且钢中夹杂物不易上浮。对于钢液中的夹杂物不易上浮问题，可以采用二次精炼手段及中间包冶金技术，提高钢液纯净度。对于钢水低温浇注时温度波动带来的浇注困难，冶金工作者开发出了中间包等离子加热技术及中间包电磁感应加热技术，可以保持钢液浇注温度的稳定。 3 结晶器插入钢带技术 O. V. Nosochenko和O. B. Isaev等人采用在板坯连铸结晶器插入钢带的技术来控制铸坯中心偏析。其基本原理是在结晶器内插入厚度为1.5mm厚的钢带，将钢带作为冷却剂，利用钢带的吸热和熔化，降低结晶器内钢水的过热度，实现提高铸坯等轴晶率，减小中心偏析程度的目的，同时还可实现微合金化。 该研究表明，钢带的碳含量在0.25%～0.40%时比较合适，应用的实际浇注钢种也多些，这是因为碳含量低于0.1%时，钢带强度亦低，熔点高，会导致结晶器内出现较多的较大未熔碎钢片，给浇注及铸坯质量带来不利影响。 受插入钢带宽度的影响，这一技术用在板坯连铸中较为合适，对方坯连铸而言，因断面尺寸小，应用这一技术存在空间不足的局限性；
炼钢工艺流程 1炼钢厂简介 炼钢厂主要将铁水冶炼成钢水，再经连铸机浇铸成合格铸坯。现有5座转炉，5台连铸机，年设计生产能力为500万吨，现年生产钢坯400万吨。其中炼钢一分厂年生产能力达到240万吨；炼钢二厂年生产能力为160万吨。 2炼钢的基本任务 钢是以Fe为基体并由C、Si、Mn、P、S等元素以及微量非金属夹杂物共同组成的合金。 炼钢的基本任务包括：脱碳、脱磷、脱硫、脱氧去除有害气体和夹杂，提高温度，调整成分，炼钢过程通过供氧造渣，加合金，搅拌升温等手段完成炼钢基本任务，“四脱两去两调整”。 3氧气转炉吹炼过程 氧气顶吹转炉的吹氧时间仅仅是十分钟，在这短短的时间内要完成造渣，脱碳、脱磷、脱硫、去气，去除非金属夹杂物及升温等基本任务。 由于使用的铁水成分和所炼钢种的不同，吹炼工艺也有所区别。氧气顶吹转炉炼钢的吹炼过程，根据一炉钢吹炼过程中金属成分，炉渣成分，熔池温度的变化规律，吹炼过程大致可以分为以下3个阶段： （1）吹炼前期。（2）吹炼中期。（3）终点控制。 炼好钢必须抓住各阶段的关键，精心操作，才能达到优质、高产、低耗、长寿的目标。 装入制度 装入制度是保证转炉具有一定的金属熔池深度，确定合理的装入数量，合适的铁水废钢比例。
3.1.1装入量的确定 装入量是指转炉冶炼中每炉次装入的金属料总重量，它主要包括铁水和废钢量。目前国内外装入制度大体上有三种方式： （1）定深装入；（2）分阶段定量装入；（3）定量装入 3.2.2装入次序 目前永钢的操作顺序为，钢水倒完后进行溅渣护炉溅渣完后装入废钢，然后兑入铁水。 为了维护炉衬，减少废钢对炉衬的冲击，装料次序也可以先兑铁水，后装废钢。若采用炉渣预热废钢，则先加废钢，再倒渣，然后兑铁水。如果采用炉内留渣操作，则先加部分石灰，再装废钢，最后兑铁水。 供氧制度 制订供氧制度时应考虑喷头结构，供氧压力，供氧强度和氧枪高度控制等因素。 3.2.1氧枪喷头 转炉供氧的射流特征是通过氧枪喷头来实现的，因此，喷头结构的合理选择是转炉供氧的关键。氧枪有单孔，多孔和双流道等多种结构。永钢使用的是4孔拉瓦尔喷头形式喷枪。 3.2.2氧气压力控制 氧气压力控制受炉内介质和流股马赫数的影响。经测定，炉内介质压力一般为—，流股马赫数在—之间。因此目前在转炉上使用的工作压力为—，视各种扎容量而定。一般说来，转炉容量大，使用压力越高。 3.2.3氧气流量和供氧强度 （1）氧气流量：
连铸坯的质量控制系统 专业： 班级： 姓名：XXX
目录 1连铸坯纯净度与产品质量 (1) 1.1纯净度与质量的关系 (1) 1.2提高纯净度的措施 (2) 2连铸坯质量 (3) 2.1 连铸坯的几何形状质量 (3) 2.1.1 铸坯形状缺陷类型 (4) 2.1.2 铸坯形状缺陷产生原因及防止措施 (4) 2.1.3 铸坯鼓肚 (4) 2.1.4 铸坯菱变 (4) 2.1.5 铸坯变成梯形坯 (5) 2.2 连铸坯表面质量 (5) 2.2.1 连铸坯表面振痕 (5) 2.2.2 振痕形成机理 (5) 2.2.3 振痕对铸坯质量的影响 (6) 2.2.4 影响振痕深度的因素 (6) 2.2.5 减少振痕深度的措施 (7) 2.2.6 铸坯表面裂纹 (7) 2.2.7 表面纵裂纹 (8) 2.2.8 铸坯角部纵裂纹 (11) 2.2.9 表面横裂纹 (12) 2.2.10 角部横裂纹 (13) 2.2.11 铸坯表面星状和网状裂纹 (15) 2.2.12 铸坯表面夹渣（杂） (16)
2.2.13 铸坯气孔和气泡 (17) 2.2.14 铸坯表面凹陷 (17) 2.2.15 铸坯表面增碳和偏析 (18) 2.2.16 重皮和重结及结疤 (18) 2.3 连铸坯内部质量 (19) 2.3.1 铸坯内部裂纹 (19) 2.3.2 皮下裂纹 (19) 2.3.3 中间裂纹 (20) 2.3.4 矫直裂纹 (21) 2.3.5 压下裂纹 (21) 2.3.6 断面裂纹----中心线裂纹 (22) 2.3.7三角区裂纹 (23) 2.3.8角部附近的裂纹 (24) 2.3.9白点及发纹 (25) 2.3.10铸坯中心偏析、疏松和缩孔 (25) 2.3.11铸坯内部夹渣（杂） (26) 3连铸坯星状缺陷 (27) 3.1 鼓肚变形 (27) 3.2 菱形变形 (28) 3.3 圆铸坯变形 (29) 致谢 (30)
连铸工艺流程介绍 将高温钢水浇注到一个个得钢锭模内,而就是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)得铜模内(叫结晶器),钢水很快与“活底”凝结在一起,待钢水凝固成一定厚度得坯壳后,就从铜模得下端拉出“活底”,这样已凝固成一定厚度得铸坯就会连续地从水冷结晶器内被拉出来,在二次冷却区继续喷水冷却。带有液芯得铸坯,一边走一边凝固,直到完全凝固。待铸坯完全凝固后,用氧气切割机或剪切机把铸坯切成一定尺寸得钢坯。这种把高温钢水直接浇注成钢坯得新工艺,就叫连续铸钢。 【导读】:转炉生产出来得钢水经过精炼炉精炼以后,需要将钢水铸造成不同类型、不同规格得钢坯。连铸工段就就是将精炼后得钢水连续铸造成钢坯得生产工序,主要设备包括回转台、中间包,结晶器、拉矫机等。本专题将详细介绍转炉(以及电炉)炼钢生产得工艺流程,主要工艺设备得工作原理以及控制要求等信息。由于时间得仓促与编辑水平有限,专题中难免出现遗漏或错误得地方,欢迎大家补充指正。
连铸得目得: 将钢水铸造成钢坯。 将装有精炼好钢水得钢包运至回转台,回转台转动到浇注位置后,将钢水注入中间包,中间包再由水口将钢水分配到各个结晶器中去。结晶器就是连铸机得核心设备之一,它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用,将结晶器内得铸件拉出,经冷却、电磁搅拌后,切割成一定长度得板坯。 连铸钢水得准备 一、连铸钢水得温度要求: 钢水温度过高得危害:①出结晶器坯壳薄,容易漏钢;②耐火材料侵蚀加快,易导致铸流失控,降低浇铸安全性;③增加非金属夹杂,影响板坯内在质量;④铸坯柱状晶发达;⑤中心偏析加重,易产生中心线裂纹。 钢水温度过低得危害:①容易发生水口堵塞,浇铸中断;②连铸表面容易产生结疱、夹渣、裂纹等缺陷; ③非金属夹杂不易上浮,影响铸坯内在质量。 二、钢水在钢包中得温度控制: 根据冶炼钢种严格控制出钢温度,使其在较窄得范围内变化;其次,要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包得整个过程中得温降。 实际生产中需采取在钢包内调整钢水温度得措施: 1)钢包吹氩调温 2)加废钢调温 3)在钢包中加热钢水技术 4)钢水包得保温 中间包钢水温度得控制 一、浇铸温度得确定
